2018 CITROEN JUMPER SPACETOURER InstruksjonsbØker (in Norwegian)

279

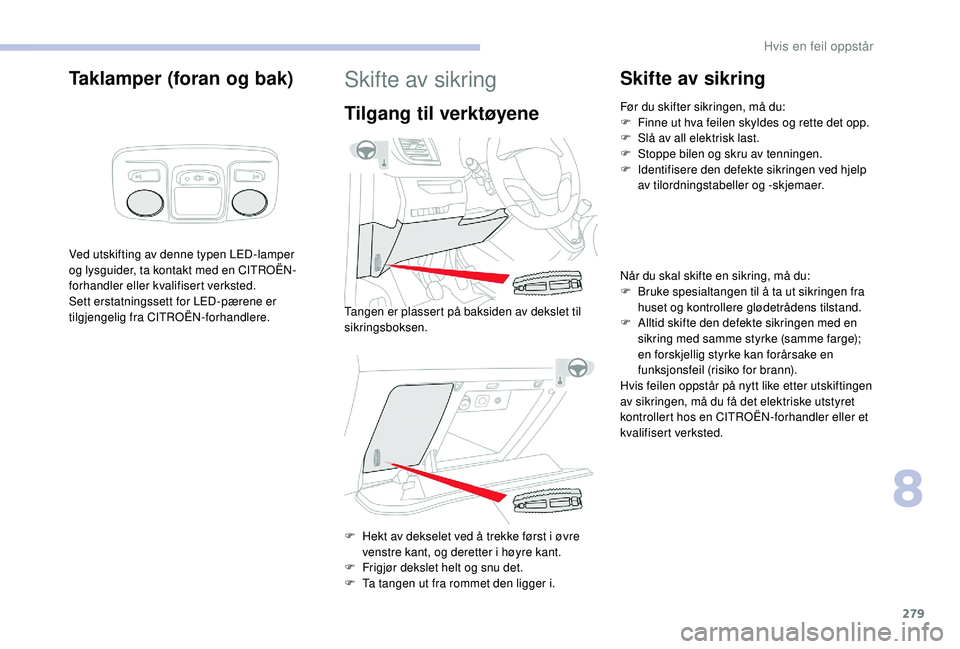

Taklamper (foran og bak)
Ved utskifting av denne typen LED-lamper
og lysguider, ta kontakt med en CITROËN-
forhandler eller kvalifisert verksted.
Sett erstatningssett for LED-pærene er
tilgjengelig fra CITROËN-forhandlere.
Skifte av sikring
Tilgang til verktøyene
F Hekt av dekselet ved å trekke først i øvre venstre kant, og deretter i høyre kant.
F

F
rigjør dekslet helt og snu det.
F

T
a tangen ut fra rommet den ligger i.
Skifte av sikring
Før du skifter sikringen, må du:
F F inne ut hva feilen skyldes og rette det opp.
F

S
lå av all elektrisk last.
F

S
toppe bilen og skru av tenningen.
F

I
dentifisere den defekte sikringen ved hjelp
av tilordningstabeller og -skjemaer.
Når du skal skifte en sikring, må du:
F

B
ruke spesialtangen til å ta ut sikringen fra
huset og kontrollere glødetrådens tilstand.
F

A
lltid skifte den defekte sikringen med en
sikring med samme styrke (samme farge);
en forskjellig styrke kan forårsake en
funksjonsfeil (risiko for brann).
Hvis feilen oppstår på nytt like etter utskiftingen
av sikringen, må du få det elektriske utstyret
kontrollert hos en CITROËN-forhandler eller et
kvalifisert verksted.
Tangen er plassert på baksiden av dekslet til
sikringsboksen.
8
Hvis en feil oppstår

280

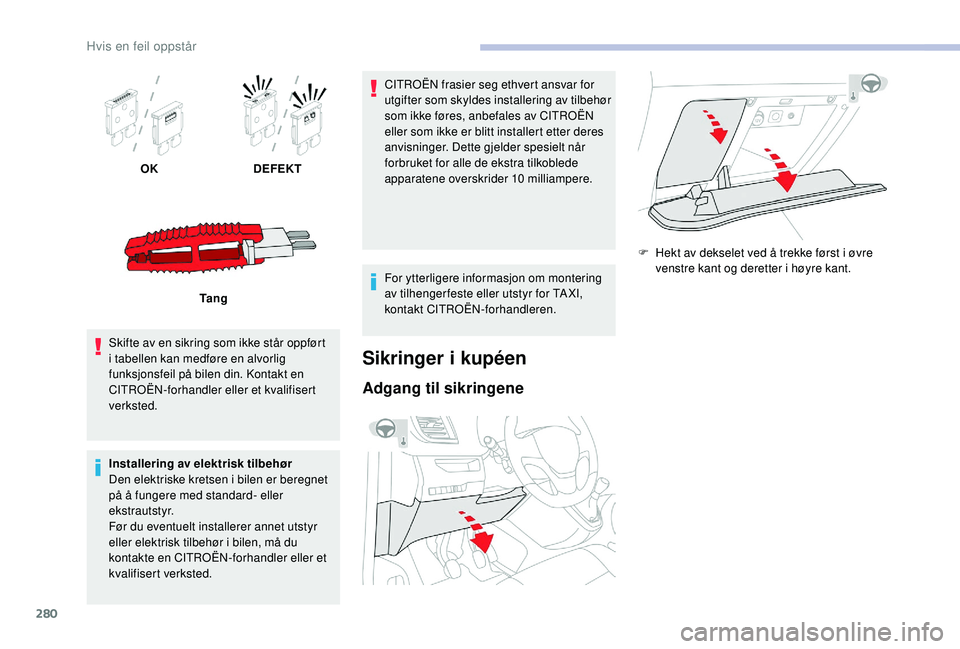

OKDEFEKT
Ta n g
Skifte av en sikring som ikke står oppført
i tabellen kan medføre en alvorlig
funksjonsfeil på bilen din. Kontakt en
CITROËN-forhandler eller et kvalifisert
verksted.
Installering av elektrisk tilbehør
Den elektriske kretsen i bilen er beregnet
på å fungere med standard- eller
ekstrautstyr.
Før du eventuelt installerer annet utstyr
eller elektrisk tilbehør i bilen, må du
kontakte en CITROËN-forhandler eller et
kvalifisert verksted. CITROËN frasier seg ethvert ansvar for
utgifter som skyldes installering av tilbehør
som ikke føres, anbefales av CITROËN
eller som ikke er blitt installert etter deres
anvisninger. Dette gjelder spesielt når
forbruket for alle de ekstra tilkoblede
apparatene overskrider 10
milliampere.
For ytterligere informasjon om montering
av tilhenger feste eller utstyr for TA XI,
kontakt CITROËN-forhandleren.
Sikringer i kupéen
Adgang til sikringene
F Hekt av dekselet ved å trekke først i øvre venstre kant og deretter i høyre kant.
Hvis en feil oppstår

281
SikringN r. Styrke
(A) Funksjoner
F1 10Elektrisk servostyring, clutchkontakt.
F4 15Lydvarsel.
F5 20Pumpe, vindusspyler foran/bak.
F6 20Pumpe, vindusspyler foran/bak.
F7 1012 V- tilbehørskontakt bak.
F8 20Vindusvisker bak, enkel eller dobbel.
F10/F11 30Interne/eksterne låser, foran og bak.
F13 10Betjening av klimaanlegg foran, betjening av audiosystem,
girspak, head-up-display.
F14 5Alarm, nød- og assistanseoppringning.
F17 5Instrumentpanel.
F19 3Rattmonterte betjeningskontroller.
F21 3«Nøkkelfri adgang og start» eller tyversikring.
F22 3Regn- og lyssensor, multifunksjonelt detekteringskamera.
F23 5Indikator for sikkerhetsbelter som ikke festes eller som åpnes.
F24 5Berøringsskjerm, ryggekamera og parkeringsassistanse.
F25 5Kollisjonsputer.
F29 20Bilradio, berøringsskjerm, CD-spiller, navigasjonssystem.
F31 15Audiosystem (+ batteri).
F32 1512 V-uttak for tilbehør foran.
F34 5System for over våking av dødsoner, elektrisk betjening av
utvendige speil.
F35 5Varmedyser, regulering av lyktenes høyde.
F36 5Lading av mobil lampe, taklampe bak.Versjon 1 (Eco)
Sikringene som beskrives nedenfor, varierer
avhengig av bilens utstyrsnivå.
8
Hvis en feil oppstår

282
Versjon 2 (Full)
Sikringene som beskrives nedenfor, varierer
avhengig av bilens utstyrsnivå.Sikringsnr.
N r. Styrke
(A) Funksjoner
F1 3«Nøkkelfri adgang og start» eller tyversikring.
F5 5Berøringsskjerm, ryggekamera og parkeringsassistanse.
F7 10Betjening av klimaanlegg bak, Hi-Fi forsterker.
F8 20Vindusvisker bak, enkel eller dobbel.
F10/F11 30Interne/eksterne låser, foran og bak.
F12 3Alarm.
F17 1012 V- tilbehørskontakt bak.
F18 5Nød- og assistanseoppringninger.
F21 3Lading av mobil lampe, taklampe bak.
F22 3Lys i hanskerom, taklamper bak.
F23 5System for over våking av dødsoner, elektrisk betjening av
utvendige speil.
F24 5Rattmonterte betjeningskontroller.
F25 5Regulering av lyskasternes høyde.
F26 3Indikator for sikkerhetsbelter som ikke festes eller som åpnes.
F27 3Regn- og lyssensor, multifunksjonelt detekteringskamera.
F28 10Betjening av klimaanlegg foran, betjening av radio, girspak,
headup-display.
F30A eller B 15Audiosystem (+ batteri).
F31 5Kollisjonsputer.
F33 1512 V-uttak for tilbehør foran.
F35 5Instrumentpanel.
F36 20Bilradio, berøringsskjerm, CD-spiller, navigasjonssystem.
Hvis en feil oppstår

283

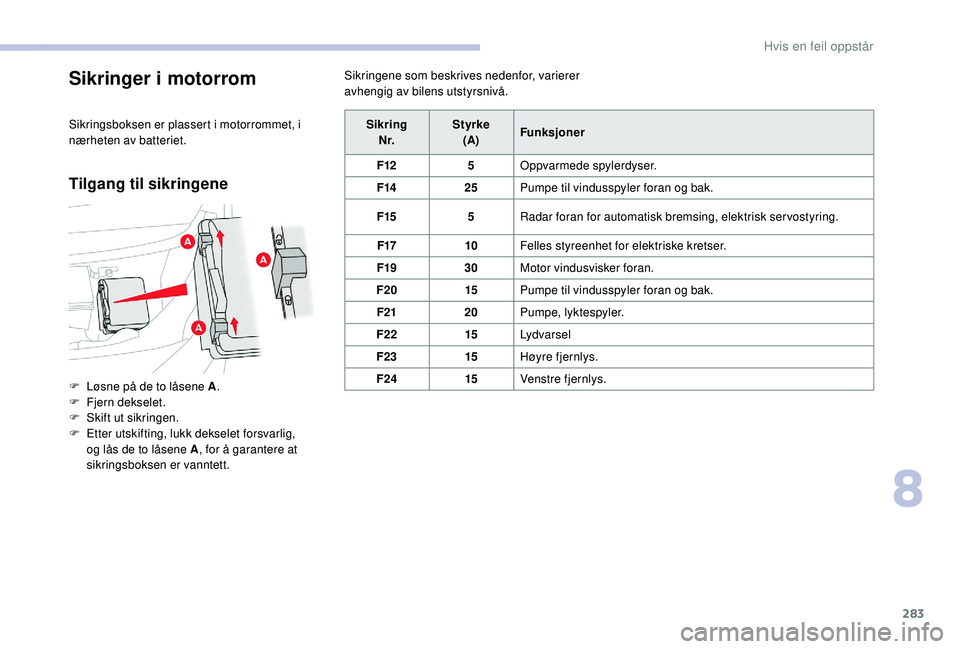

Sikringer i motorrom
Sikringsboksen er plassert i motorrommet, i
nærheten av batteriet.
Tilgang til sikringene
Sikringene som beskrives nedenfor, varierer
avhengig av bilens utstyrsnivå.
F

L

øsne på de to låsene A .
F

F

jern dekselet.
F

Sk

ift ut sikringen.
F

E

tter utskifting, lukk dekselet forsvarlig,
og lås de to låsene A , for å garantere at
sikringsboksen er vanntett. Sikring
N r. Styrke
(A) Funksjoner
F12 5Oppvarmede spylerdyser.
F14 25Pumpe til vindusspyler foran og bak.
F15 5Radar foran for automatisk bremsing, elektrisk servostyring.
F17 10Felles styreenhet for elektriske kretser.
F19 30Motor vindusvisker foran.
F20 15Pumpe til vindusspyler foran og bak.
F21 20Pumpe, lyktespyler.
F22 15Lydvarsel
F23 15Høyre fjernlys.
F24 15Venstre fjernlys.
8
Hvis en feil oppstår

284

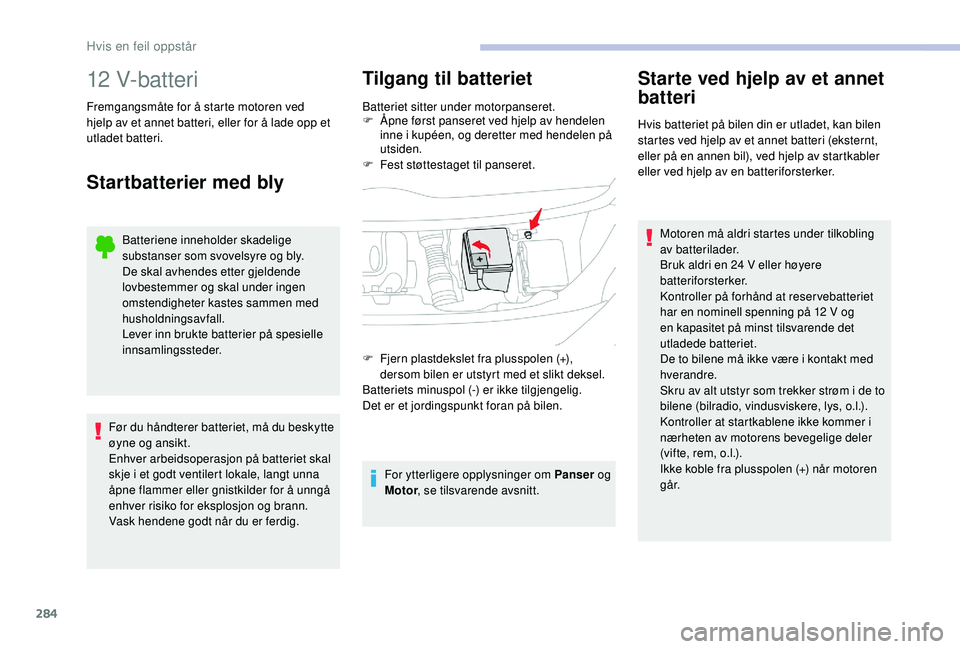

12 V-batteri
Fremgangsmåte for å starte motoren ved
hjelp av et annet batteri, eller for å lade opp et
utladet batteri.
Startbatterier med bly
Batteriene inneholder skadelige
substanser som svovelsyre og bly.
De skal avhendes etter gjeldende
lovbestemmer og skal under ingen
omstendigheter kastes sammen med
husholdningsavfall.
Lever inn brukte batterier på spesielle
innsamlingssteder.
Før du håndterer batteriet, må du beskytte
øyne og ansikt.
Enhver arbeidsoperasjon på batteriet skal
skje i et godt ventilert lokale, langt unna
åpne flammer eller gnistkilder for å unngå
enhver risiko for eksplosjon og brann.
Vask hendene godt når du er ferdig.
Tilgang til batteriet
Batteriet sit ter under motorpanseret.
F Å pne først panseret ved hjelp av hendelen
inne i kupéen, og deretter med hendelen på
utsiden.
F

F
est støtt estaget til panseret.
For ytterligere opplysninger om Panser og
Motor , se tilsvarende avsnitt.
Starte ved hjelp av et annet
batteri
Hvis batteriet på bilen din er utladet, kan bilen
startes ved hjelp av et annet batteri (eksternt,
eller på en annen bil), ved hjelp av startkabler
eller ved hjelp av en batteriforsterker.
F

F

jern plastdekslet fra plusspolen (+),
dersom bilen er utstyrt med et slikt deksel.
Batteriets minuspol (-) er ikke tilgjengelig.
Det er et jordingspunkt foran på bilen. Motoren må aldri startes under tilkobling
av batterilader.
Bruk aldri en 24 V eller høyere
batteriforsterker.
Kontroller på forhånd at reservebatteriet
har en nominell spenning på 12 V og
en kapasitet på minst tilsvarende det
utladede batteriet.
De to bilene må ikke være i kontakt med
hverandre.
Skru av alt utstyr som trekker strøm i de to
bilene (bilradio, vindusviskere, lys, o.l.).
Kontroller at startkablene ikke kommer i
nærheten av motorens bevegelige deler
(vifte, rem, o.l.).
Ikke koble fra plusspolen (+) når motoren
g å r.
Hvis en feil oppstår

285

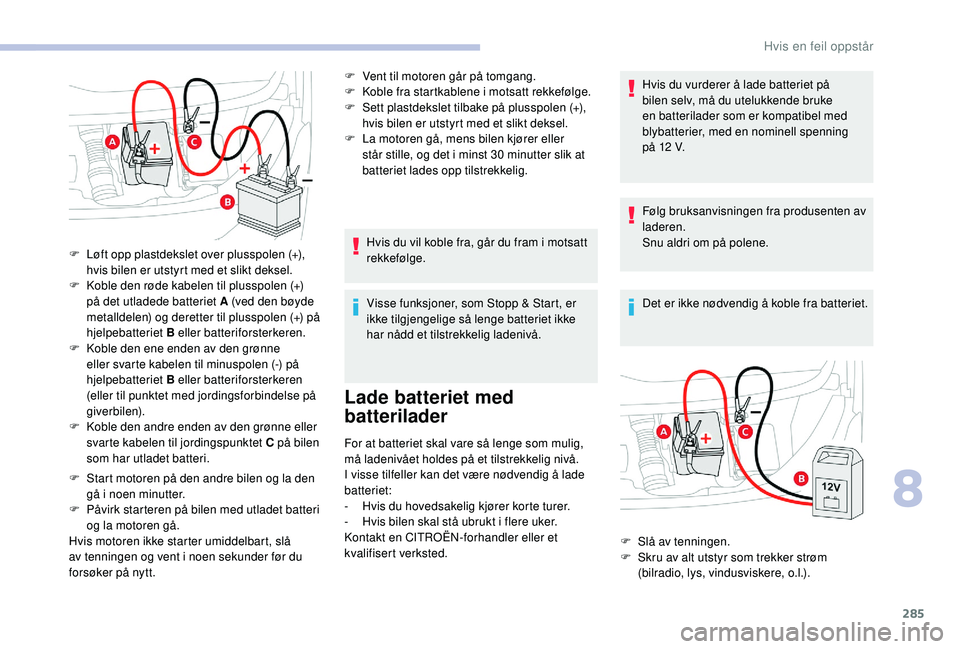

F Start motoren på den andre bilen og la den gå i noen minutter.
F

P
åvirk starteren på bilen med utladet batteri
og la motoren gå.
Hvis motoren ikke starter umiddelbart, slå
av tenningen og vent i noen sekunder før du
forsøker på nytt. F

V
ent til motoren går på tomgang.
F
K
oble fra startkablene i motsatt rekkefølge.
F
S
ett plastdekslet tilbake på plusspolen (+),
hvis bilen er utstyrt med et slikt deksel.
F
L
a motoren gå, mens bilen kjører eller
står stille, og det i minst 30 minutter slik at
batteriet lades opp tilstrekkelig.
Hvis du vil koble fra, går du fram i motsatt
rekkefølge.
Visse funksjoner, som Stopp & Start, er
ikke tilgjengelige så lenge batteriet ikke
har nådd et tilstrekkelig ladenivå.
Lade batteriet med
batterilader
For at batteriet skal vare så lenge som mulig,
må ladenivået holdes på et tilstrekkelig nivå.
I visse tilfeller kan det være nødvendig å lade
batteriet:
-
H
vis du hovedsakelig kjører korte turer.
-

H
vis bilen skal stå ubrukt i flere uker.
Kontakt en CITROËN-forhandler eller et
kvalifisert verksted. Hvis du vurderer å lade batteriet på
bilen selv, må du utelukkende bruke
en batterilader som er kompatibel med
blybatterier, med en nominell spenning
på 12 V.
Følg bruksanvisningen fra produsenten av
laderen.
Snu aldri om på polene.
Det er ikke nødvendig å koble fra batteriet.
F

L

øft opp plastdekslet over plusspolen (+),
hvis bilen er utstyrt med et slikt deksel.
F

K

oble den røde kabelen til plusspolen (+)
på det utladede batteriet A (ved den bøyde
metalldelen) og deretter til plusspolen (+) på
hjelpebatteriet B eller batteriforsterkeren.
F

K

oble den ene enden av den grønne
eller svarte kabelen til minuspolen (-) på
hjelpebatteriet B eller batteriforsterkeren
(eller til punktet med jordingsforbindelse på
giverbilen).
F

K

oble den andre enden av den grønne eller
svarte kabelen til jordingspunktet C på bilen
som har utladet batteri.
F

S
lå av tenningen.
F

S
kru av alt utstyr som trekker strøm
(bilradio, lys, vindusviskere, o.l.).
8
Hvis en feil oppstår

286

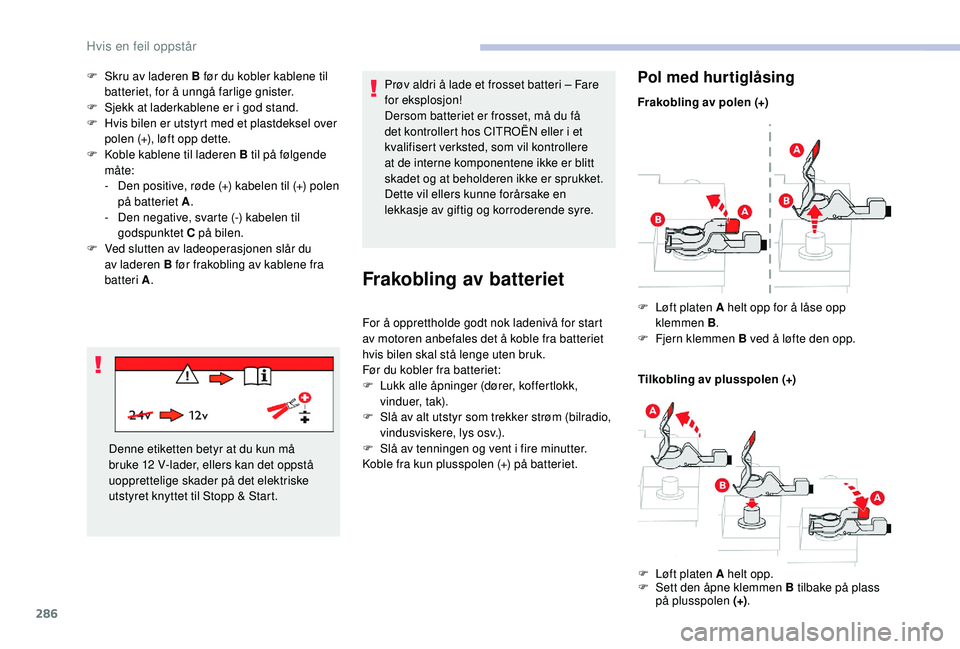

F Skru av laderen B før du kobler kablene til batteriet, for å unngå farlige gnister.
F

S
jekk at laderkablene er i god stand.
F

H
vis bilen er utstyrt med et plastdeksel over
polen (+), løft opp dette.
F

K
oble kablene til laderen B til på følgende
måte:
-

D
en positive, røde (+) kabelen til (+) polen
på batteriet A .
-

D
en negative, svarte (-) kabelen til
godspunktet C på bilen.
F

V
ed slutten av ladeoperasjonen slår du
av laderen B før frakobling av kablene fra
batteri A . Prøv aldri å lade et frosset batteri – Fare
for eksplosjon!
Dersom batteriet er frosset, må du få
det kontrollert hos CITROËN eller i et
kvalifisert verksted, som vil kontrollere
at de interne komponentene ikke er blitt
skadet og at beholderen ikke er sprukket.
Dette vil ellers kunne forårsake en
lekkasje av giftig og korroderende syre.
Denne etiketten betyr at du kun må
bruke 12 V-lader, ellers kan det oppstå
uopprettelige skader på det elektriske
utstyret knyttet til Stopp & Start.
Frakobling av batteriet
For å opprettholde godt nok ladenivå for start
av motoren anbefales det å koble fra batteriet
hvis bilen skal stå lenge uten bruk.
Før du kobler fra batteriet:
F
L
ukk alle åpninger (dører, koffertlokk,
vinduer, tak).
F

S
lå av alt utstyr som trekker strøm (bilradio,
vindusviskere, lys osv.).
F

S
lå av tenningen og vent i fire minutter.
Koble fra kun plusspolen (+) på batteriet.
Pol med hurtiglåsing
Frakobling av polen (+)
Tilkobling av plusspolen (+)
F

Lø
ft platen A helt opp for å låse opp
klemmen B .
F

F
jern klemmen B ved å løfte den opp.
F
Løft platen A helt opp.
F

S
ett den åpne klemmen B tilbake på plass
på plusspolen (+) .
Hvis en feil oppstår
