2018 CITROEN DS3 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

175
Φώτα μεσαίας σκάλας
Φώτα μεγάλης σκάλαςF Αφαιρέστε το προστατευτικό κάλυμμα τραβώντας τη γλωσσίδα.
F Αποσυνδέστε τη φίσα του λαμπτήρα.F Ανοίξτε τα ελατήρια για να ελευθερώσετε τον λαμπτήρα.F Τραβήξτε τον λαμπτήρα για να τον αφαιρέσετε και αντικαταστήστε τον.
Για την επανατοποθέτηση, πραγματοποιήστε την ίδια
διαδικασία με αντίστροφη σειρά.
Πλαϊνά φώτα
F Αφαιρέστε το προστατευτικό κάλυμμα τραβώντας τη γλωσσίδα.
F Αποσυνδέστε τη φίσα του λαμπτήρα.F Ανοίξτε τα ελατήρια για να ελευθερώσετε τον λαμπτήρα.F Τραβήξτε τον λαμπτήρα για να τον αφαιρέσετε και αντικαταστήστε τον.
Για την επανατοποθέτηση, πραγματοποιήστε την ίδια
διαδικασία με αντίστροφη σειρά.
F Αφαιρέστε το προστατευτικό κάλυμμα τραβώντας τη γλωσσίδα.
F
Τ

ραβήξτε το ντουί πιέζοντας τα ελάσματα στη μία
και την άλ λη πλευρά.
F
Τ

ραβήξτε τον λαμπτήρα για να τον αφαιρέσετε και
αντικαταστήστε τον.
Για την επανατοποθέτηση, πραγματοποιήστε την ίδια
διαδικασία με αντίστροφη σειρά.
LED/Φώτα Xenon
(LED: φωτοδίοδοι.)
1. Φλας (LED).
2. Φώτα θέσης (LED).
3. Φώτα μεσαίας σκάλας (Xenon).
4. Φώτα μεγάλης σκάλας (LED/Xenon).
5. Φώτα ημέρας τύπου LED
6. Φώτα ομίχλης LED.
Για την αντικατάσταση αυτού του τύπου λαμπτήρων
(LED/Xenon), απευθυνθείτε στο δίκτυο διανομέων ή σε
ένα εγκεκριμένο συνεργείο.
08
Σε βλάβη ακινητοποίησης

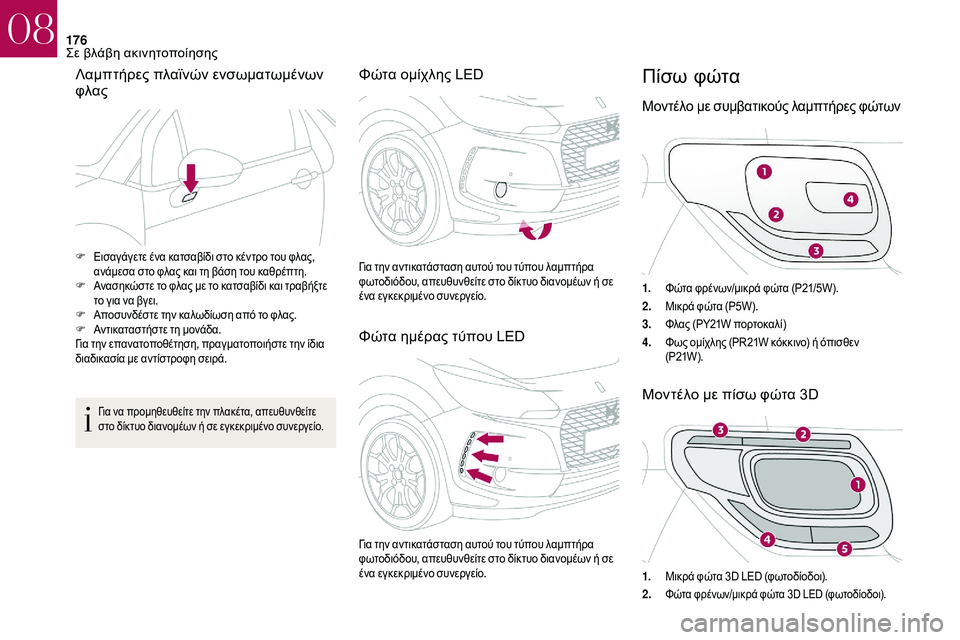

176
Λαμπτήρες πλαϊνών ενσωματωμένων
φλας
Για να προμηθευθείτε την πλακέτα, απευθυνθείτε
στο δίκτυο διανομέων ή σε εγκεκριμένο συνεργείο.
Φώτα ομίχλης LED
Φώτα ημέρας τύπου LEDΠίσω φώτα
Μοντέλο με συμβατικούς λαμπτήρες φώτων
1.Φώτα φρένων/μικρά φώτα (P21/5W).
2. Μικρά φώτα (P5W).
3. Φλας (PY21W πορτοκαλί)
4. Φως ομίχλης (PR21W κόκκινο) ή όπισθεν
(P21W ).
Μοντέλο με πίσω φώτα 3D
F Εισαγάγετε ένα κατσαβίδι στο κέντρο του φλας,
ανάμεσα στο φλας και τη βάση του καθρέπτη.
F
Α

νασηκώστε το φλας με το κατσαβίδι και τραβήξτε
το για να βγει.
F
Α

ποσυνδέστε την καλωδίωση από το φλας.
F
Α

ντικαταστήστε τη μονάδα.
Για την επανατοποθέτηση, πραγματοποιήστε την ίδια
διαδικασία με αντίστροφη σειρά. Για την αντικατάσταση αυτού του τύπου λαμπτήρα
φωτοδιόδου, απευθυνθείτε στο δίκτυο διανομέων ή σε
ένα εγκεκριμένο συνεργείο.
Για την αντικατάσταση αυτού του τύπου λαμπτήρα
φωτοδιόδου, απευθυνθείτε στο δίκτυο διανομέων ή σε
ένα εγκεκριμένο συνεργείο.
1.Μικρά φώτα 3D LED (φωτοδίοδοι).
2.
Φώτα φρένων/μικρά φώτα 3D LED (φωτοδίοδοι).
08
Σε βλάβη ακινητοποίησης

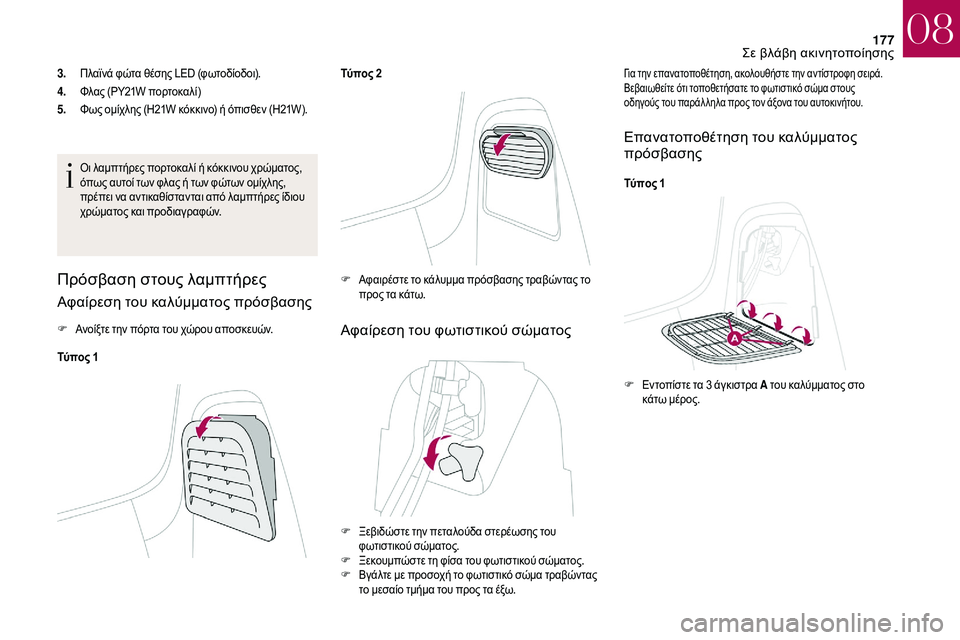

177
3.Πλαϊνά φώτα θέσης LED (φωτοδίοδοι).
4. Φλας (PY21W πορτοκαλί)
5. Φως ομίχλης (H21W κόκκινο) ή όπισθεν (H21W).
Οι λαμπτήρες πορτοκαλί ή κόκκινου χρώματος,
όπως αυτοί των φλας ή των φώτων ομίχλης,
πρέπει να αντικαθίστανται από λαμπτήρες ίδιου
χρώματος και προδιαγραφών.
Πρόσβαση στους λαμπτήρες
Αφαίρεση του καλύμματος πρόσβασης
F Ανοίξτε την πόρτα του χώρου αποσκευών.
Tύπος 1 Tύπος 2Αφαίρεση του φωτιστικού σώματος
Για την επανατοποθέτηση, ακολουθήστε την αντίστροφη σειρά.
Βεβαιωθείτε ότι τοποθετήσατε το φωτιστικό σώμα στους
οδηγούς του παράλ ληλα προς τον άξονα του αυτοκινήτου.
Επανατοποθέτηση του καλύμματος
πρόσβασης
Tύπος 1
F
Α

φαιρέστε το κάλυμμα πρόσβασης τραβώντας το
προς τα κάτω.
F
Ξ

εβιδώστε την πεταλούδα στερέωσης του
φωτιστικού σώματος.
F
Ξ

εκουμπώστε τη φίσα του φωτιστικού σώματος.
F
Β

γάλτε με προσοχή το φωτιστικό σώμα τραβώντας
το μεσαίο τμήμα του προς τα έξω. F
Ε

ντοπίστε τα 3 άγκιστρα A του καλύμματος στο
κάτω μέρος.
08
Σε βλάβη ακινητοποίησης

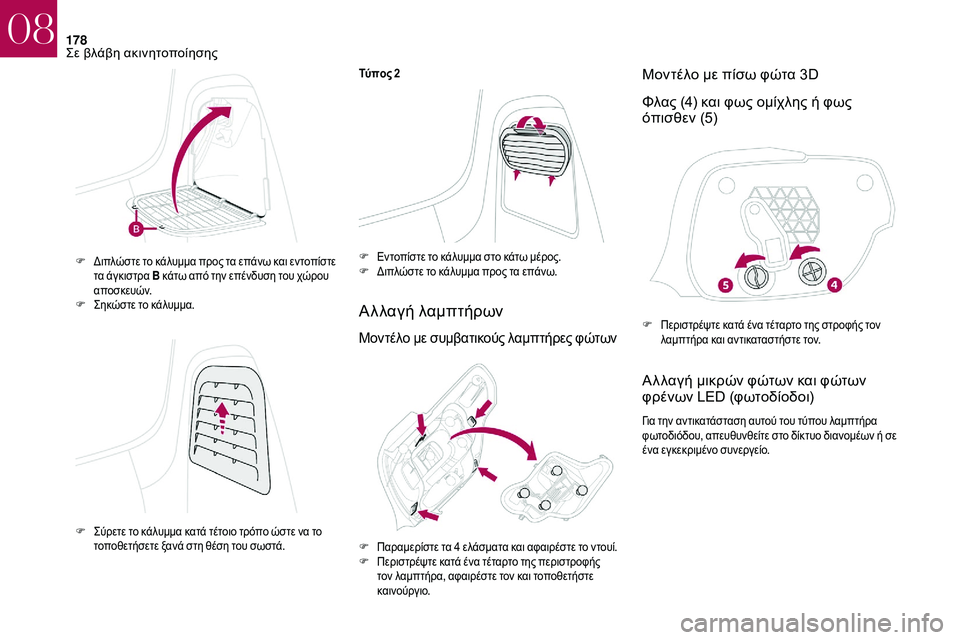

178
Tύπος 2
Αλλαγή λαμπτήρων
Μοντέλο με συμβατικούς λαμπτήρες φώτων
Μοντέλο με πίσω φώτα 3D
Φλας (4) και φως ομίχλης ή φως
όπισθεν (5)
Α λλαγή μικρών φώτων και φώτων
φρένων LED (φωτοδίοδοι)
Για την αντικατάσταση αυτού του τύπου λαμπτήρα
φωτοδιόδου, απευθυνθείτε στο δίκτυο διανομέων ή σε
ένα εγκεκριμένο συνεργείο.
F
Δ

ιπλώστε το κάλυμμα προς τα επάνω και εντοπίστε
τα άγκιστρα B κάτω από την επένδυση του χώρου
α π ο σ κ ε υ ώ ν.
F
Σ

ηκώστε το κάλυμμα.
F
Σ

ύρετε το κάλυμμα κατά τέτοιο τρόπο ώστε να το
τοποθετήσετε ξανά στη θέση του σωστά. F
Ε

ντοπίστε το κάλυμμα στο κάτω μέρος.
F
Δ

ιπλώστε το κάλυμμα προς τα επάνω.
F
Π
εριστρέψτε κατά ένα τέταρτο της στροφής τον
λαμπτήρα και αντικαταστήστε τον.
F
Π

αραμερίστε τα 4

ελάσματα και αφαιρέστε το ντουί.
F
Π

εριστρέψτε κατά ένα τέταρτο της περιστροφής
τον λαμπτήρα, αφαιρέστε τον και τοποθετήστε
καινούργιο.
08
Σε βλάβη ακινητοποίησης

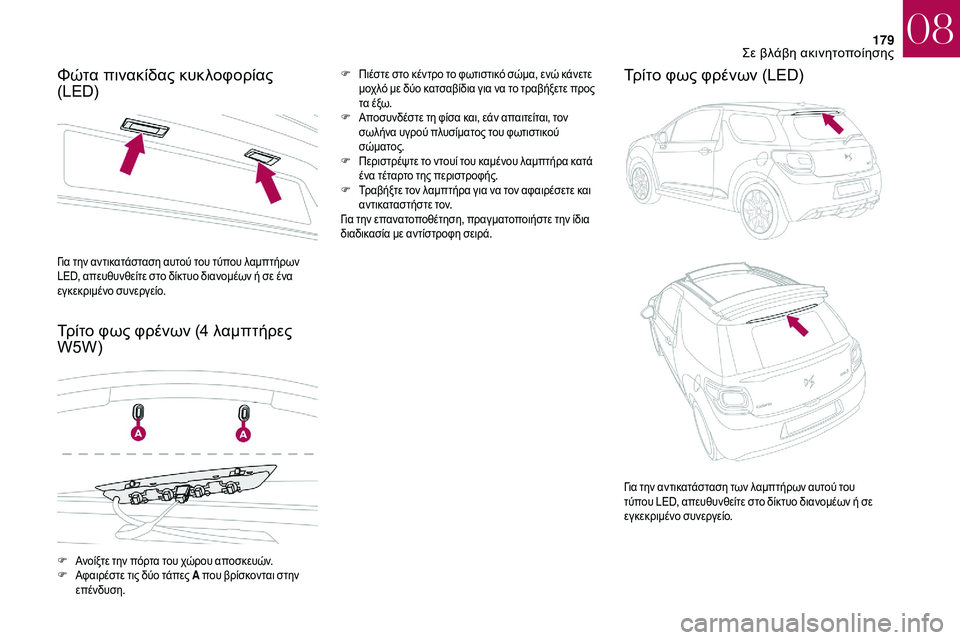

179
Φώτα πινακίδας κυκλοφορίας
(LED)
Τρίτο φως φρένων (4 λαμπτήρες
W5W)F Πιέστε στο κέντρο το φωτιστικό σώμα, ενώ κάνετε
μοχλό με δύο κατσαβίδια για να το τραβήξετε προς
τα έξω.
F
Α

ποσυνδέστε τη φίσα και, εάν απαιτείται, τον
σωλήνα υγρού πλυσίματος του φωτιστικού
σώματος.
F
Π

εριστρέψτε το ντουί του καμένου λαμπτήρα κατά
ένα τέταρτο της περιστροφής.
F
Τ

ραβήξτε τον λαμπτήρα για να τον αφαιρέσετε και
αντικαταστήστε τον.
Για την επανατοποθέτηση, πραγματοποιήστε την ίδια
διαδικασία με αντίστροφη σειρά.Τρίτο φως φρένων (LED)
Για την αντικατάσταση αυτού του τύπου λαμπτήρων
LED, απευθυνθείτε στο δίκτυο διανομέων ή σε ένα
εγκεκριμένο συνεργείο.
F
Α

νοίξτε την πόρτα του χώρου αποσκευών.
F
Α

φαιρέστε τις δύο τάπες A που βρίσκονται στην
επένδυση. Για την αντικατάσταση των λαμπτήρων αυτού του
τύπου LED, απευθυνθείτε στο δίκτυο διανομέων ή σε
εγκεκριμένο συνεργείο.
08
Σε βλάβη ακινητοποίησης

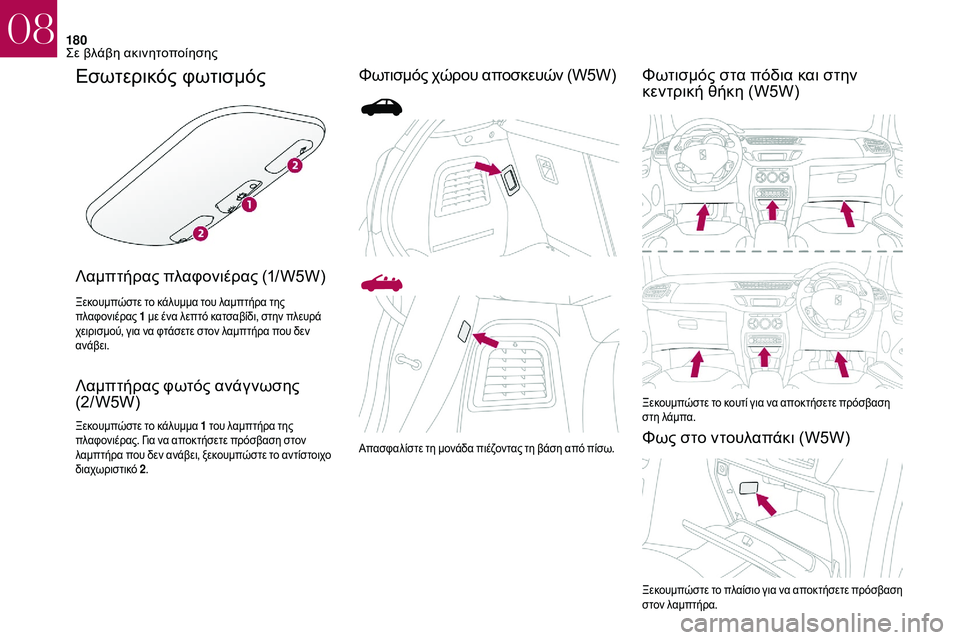

180
Εσωτερικός φωτισμός
Λαμπτήρας πλαφονιέρας (1/W5W)
Ξεκουμπώστε το κάλυμμα του λαμπτήρα της
πλαφονιέρας 1
με ένα λεπτό κατσαβίδι, στην πλευρά
χειρισμού, για να φτάσετε στον λαμπτήρα που δεν
ανάβει.
Λαμπτήρας φωτός ανάγνωσης
(2 / W5W)
Ξεκουμπώστε το κάλυμμα 1 του λαμπτήρα της
πλαφονιέρας. Για να αποκτήσετε πρόσβαση στον
λαμπτήρα που δεν ανάβει, ξεκουμπώστε το αντίστοιχο
διαχωριστικό 2.
Φωτισμός χώρου αποσκευών (W5W) Φωτισμός στα πόδια και στην
κεντρική θήκη (W5W)
Ξεκουμπώστε το κουτί για να αποκτήσετε πρόσβαση
στη λάμπα.
Φως στο ντουλαπάκι (W5W)Απασφαλίστε τη μονάδα πιέζοντας τη βάση από πίσω.
Ξεκουμπώστε το πλαίσιο για να αποκτήσετε πρόσβαση
στον λαμπτήρα.
08
Σε βλάβη ακινητοποίησης

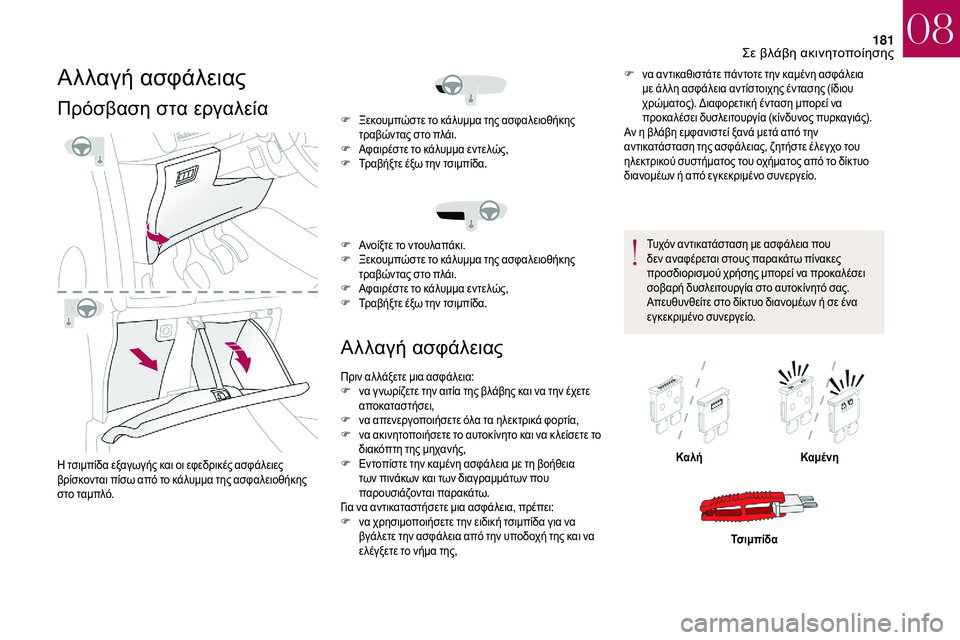

181
Αλλαγή ασφάλειας
Πρόσβαση στα εργαλεία
Η τσιμπίδα εξαγωγής και οι εφεδρικές ασφάλειες
βρίσκονται πίσω από το κάλυμμα της ασφαλειοθήκης
στο ταμπλό.
Αλλαγή ασφάλειας
F να αντικαθιστάτε πάντοτε την καμένη ασφάλεια με άλ λη ασφάλεια αντίστοιχης έντασης (ίδιου
χρώματος). Διαφορετική ένταση μπορεί να
προκαλέσει δυσλειτουργία (κίνδυνος πυρκαγιάς).
Αν η βλάβη εμφανιστεί ξανά μετά από την
αντικατάσταση της ασφάλειας, ζητήστε έλεγχο του
ηλεκτρικού συστήματος του οχήματος από το δίκτυο
διανομέων ή από εγκεκριμένο συνεργείο.
Τυχόν αντικατάσταση με ασφάλεια που
δεν αναφέρεται στους παρακάτω πίνακες
προσδιορισμού χρήσης μπορεί να προκαλέσει
σοβαρή δυσλειτουργία στο αυτοκίνητό σας.
Απευθυνθείτε στο δίκτυο διανομέων ή σε ένα
εγκεκριμένο συνεργείο.
F
Ξ

εκουμπώστε το κάλυμμα της ασφαλειοθήκης
τραβώντας στο πλάι.
F
Α

φαιρέστε το κάλυμμα εντελώς,
F
Τ

ραβήξτε έξω την τσιμπίδα.
F
Α

νοίξτε το ντουλαπάκι.
F
Ξ

εκουμπώστε το κάλυμμα της ασφαλειοθήκης
τραβώντας στο πλάι.
F
Α

φαιρέστε το κάλυμμα εντελώς,
F
Τ

ραβήξτε έξω την τσιμπίδα.
Πριν αλ λάξετε μια ασφάλεια:
F
ν

α γ νωρίζετε την αιτία της βλάβης και να την έχετε
αποκαταστήσει,
F
ν

α απενεργοποιήσετε όλα τα ηλεκτρικά φορτία,
F
ν

α ακινητοποιήσετε το αυτοκίνητο και να κ λείσετε το
διακόπτη της μηχανής,
F
Ε

ντοπίστε την καμένη ασφάλεια με τη βοήθεια
των πινάκων και των διαγραμμάτων που
παρουσιάζονται παρακάτω.
Για να αντικαταστήσετε μια ασφάλεια, πρέπει:
F
ν

α χρησιμοποιήσετε την ειδική τσιμπίδα για να
βγάλετε την ασφάλεια από την υποδοχή της και να
ελέγξετε το νήμα της, Καλή
Καμένη
Τσιμπίδα
08
Σε βλάβη ακινητοποίησης

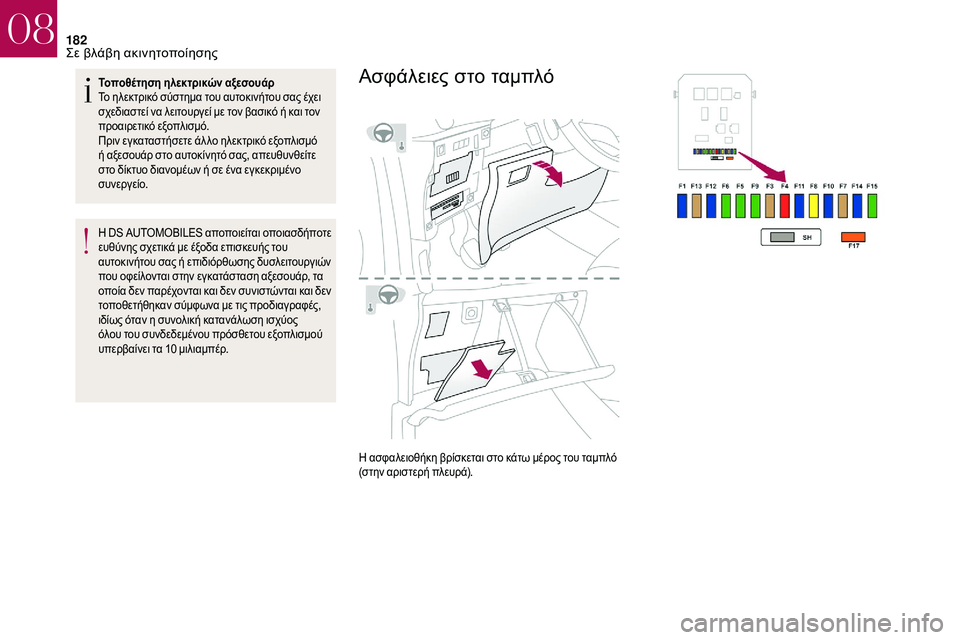

182
Τοποθέτηση ηλεκτρικών αξεσουάρ
Το ηλεκτρικό σύστημα του αυτοκινήτου σας έχει
σχεδιαστεί να λειτουργεί με τον βασικό ή και τον
προαιρετικό εξοπλισμό.
Πριν εγκαταστήσετε άλ λο ηλεκτρικό εξοπλισμό
ή αξεσουάρ στο αυτοκίνητό σας, απευθυνθείτε
στο δίκτυο διανομέων ή σε ένα εγκεκριμένο
συνεργείο.
Η DS AUTOMOBILES αποποιείται οποιασδήποτε
ευθύνης σχετικά με έξοδα επισκευής του
αυτοκινήτου σας ή επιδιόρθωσης δυσλειτουργιών
που οφείλονται στην εγκατάσταση αξεσουάρ, τα
οποία δεν παρέχον ται και δεν συνιστών ται και δεν
τοποθετήθηκαν σύμφωνα με τις προδιαγραφές,
ιδίως όταν η συνολική κατανάλωση ισχύος
όλου του συνδεδεμένου πρόσθετου εξοπλισμού
υπερβαίνει τα 10
μιλιαμπέρ.Ασφάλειες στο ταμπλό
Η ασφαλειοθήκη βρίσκεται στο κάτω μέρος του ταμπλό
(στην αριστερή πλευρά).
