DADOS PARA A
IDENTIFICAÇÃO

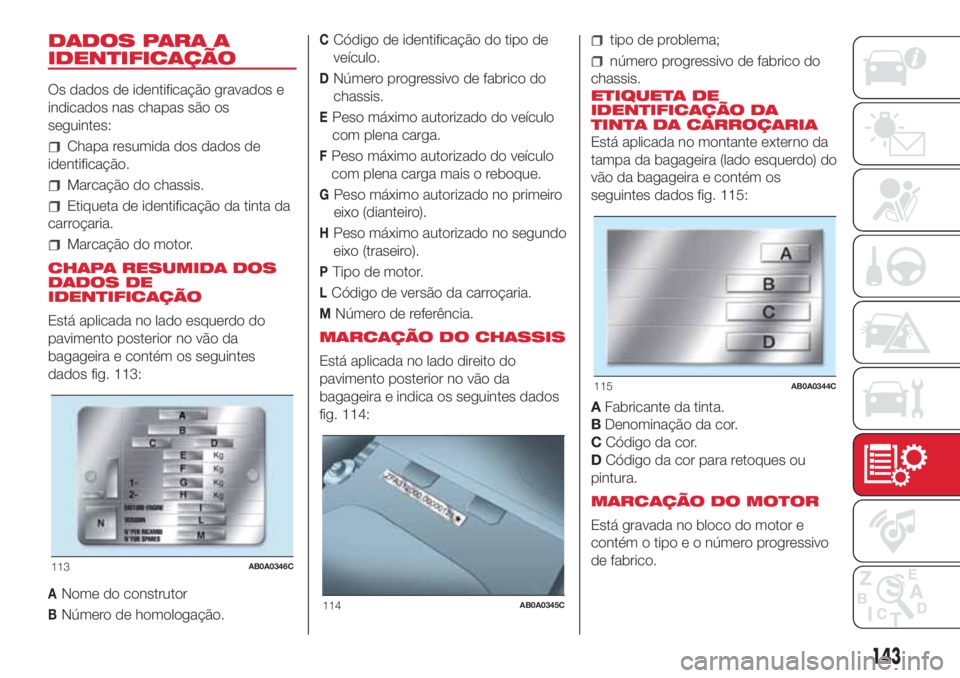

Os dados de identificação gravados e
indicados nas chapas são os
seguintes:
Chapa resumida dos dados de
identificação.
Marcação do chassis.
Etiqueta de identificação da tinta da
carroçaria.
Marcação do motor.
CHAPA RESUMIDA DOS
DADOS DE
IDENTIFICAÇÃO
Está aplicada no lado esquerdo do
pavimento posterior no vão da
bagageira e contém os seguintes
dados fig. 113:
ANome do construtor
BNúmero de homologação.
CCódigo de identificação do tipo de
veículo.
DNúmero progressivo de fabrico do
chassis.
EPeso máximo autorizado do veículo
com plena carga.
FPeso máximo autorizado do veículo
com plena carga mais o reboque.
GPeso máximo autorizado no primeiro
eixo (dianteiro).
HPeso máximo autorizado no segundo
eixo (traseiro).
PTipo de motor.
LCódigo de versão da carroçaria.
MNúmero de referência.
MARCAÇÃO DO CHASSIS
Está aplicada no lado direito do
pavimento posterior no vão da
bagageira e indica os seguintes dados
fig. 114:
tipo de problema;
número progressivo de fabrico do
chassis.
ETIQUETA DE
IDENTIFICAÇÃO DA
TINTA DA CARROÇARIA
Está aplicada no montante externo da
tampa da bagageira (lado esquerdo) do
vão da bagageira e contém os
seguintes dados fig. 115:
AFabricante da tinta.
BDenominação da cor.
CCódigo da cor.
DCódigo da cor para retoques ou
pintura.
MARCAÇÃO DO MOTOR
Está gravada no bloco do motor e
contém o tipo e o número progressivo
de fabrico.
113AB0A0346C
114AB0A0345C
115AB0A0344C
143

MOTOR
(Para mercados, onde previsto)
INFORMAÇÕES GERAIS 1.4 TB BZ ABARTH 135CV 1.4 TB BZ ABARTH 145CV
1.4 TB BZ ABARTH 160CV(*)
Código do tipo 312A1000 312B4000 312B4000
Ciclo Otto Otto Otto
Número e posição dos cilindros 4 em linha 4 em linha 4 em linha
Diâmetro e curso dos pistões
(mm)72x84 72x84 72x84
Cilindrada total (cm
3) 1368 1368 1368
Relação de compressão 9,8 : 1 9,8 : 1 9,8 : 1
Potência máxima (CEE) (kW) 99 107 118
Potência máxima (CEE) (CV) 135 145 160
regime correspondente (r.p.m.) 5500 5500 5500
Binário máximo (CEE) (Nm)
180
(**)/206(***)180(**)/210(***)210(**)/230(***)
regime correspondente (r.p.m.) 2000
2000(**)/3000(***)2000(**)/3000(***)
Velas de ignição NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
CombustívelGasolina verde sem chumbo 95
RON (Especificação EN228)Gasolina verde sem chumbo 95
OCT ou 98 OCT (Especificação
EN228)Gasolina verde sem chumbo 95
OCT ou 98 OCT (Especificação
EN228)
(*) Kit
(**) NORMAL
(***) SPORT
144
DADOS TÉCNICOS

INFORMAÇÕES
GERAIS1.4 TB BZ ABARTH
163CV1.4 TB BZ ABARTH
165CV1.4 TB BZ ABARTH
180CV(*)1.4 TB BZ ABARTH
180CV
Código do tipo 312B6000 312B3000 312B3000 312A3000
Ciclo Otto Otto Otto Otto
Número e posição dos
cilindros4 em linha 4 em linha 4 em linha 4 em linha
Diâmetro e curso dos
pistões (mm)72x84 72x84 72x84 72x84
Cilindrada total (cm
3) 1368 1368 1368 1368
Relação de compressão 9,0 : 1 9,0 : 1 9,0 : 1 9,0 : 1
Potência máxima (CEE)
(kW)120
(****)121(****)132(****)132(****)
Potência máxima (CEE)
(CV)163(****)165(****)180(****)180(****)
regime correspondente
(r.p.m.)5500 5500 5500 5500
Binário máximo (CEE)
(Nm)210
(**)/230(***)210(**)/230(***)230(**)/250(***)230(**)/250(***)
regime correspondente
(r.p.m.)2000(**)/3000(***)2000(**)/3000(***)2000(**)/3000(***)2000(**)/3000(***)
Velas de ignição NGK IKR9F8 NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
CombustívelGasolina verde sem
chumbo 95 OCT ou 98
OCT (Especificação
EN228)Gasolina verde sem
chumbo 95 OCT ou 98
OCT (Especificação
EN228)Gasolina verde sem
chumbo 95 OCT ou 98
OCT (Especificação
EN228)Gasolina verde sem
chumbo 95 OCT ou 98
OCT (Especificação
EN228)
(*) Kit
(****) Valor obtido através da utilização de gasolina verde sem chumbo, de 98 RON
(**) NORMAL
(***) SPORT
145

RODAS
JANTES E PNEUS FORNECIDOS
Jantes em liga ou em aço estampado. Pneus Tubeless de carcaça radial.
No Documento Único Automóvel estão também indicados todos os pneus homologados.
AVISO No caso de eventuais discordâncias entre o Manual de uso e Manutenção e o Documento Único Automóvel é
necessário considerar apenas o indicado neste último. Para a segurança da marcha, é indispensável que o veículo esteja
equipado com pneus da mesma marca e do mesmo tipo em todas as rodas.
ADVERTÊNCIA Com pneus Tubeless não usar câmaras de ar.
Versão Jantes Pneus fornecidos Pneus de neve
1.4 TB BZ ABARTH61/2 J x 16H2-ET35
195/45 R16 84 V XL
(*)
(**)
7 J x 16H2-ET35
195/45 R16 84 V XL(*)
7 J x 17H2-ET35
205/40 R17 84 W XL(***)
7 J x 17H2-ET38
205/40 R17 84 W XL(***)
(*) Passíveis de correntes de 7 mm.
(**) Estão ainda disponíveis pneus do tipo Inverno (Pirelli Snow Sport 195/45 R16) a utilizar em caso de utilização regular do veículo em percursos comneve.
(***) Na Rede de Assistência Abarth estão disponíveis correntes de neve adaptadas aos pneus 205/40 R17 com limite de utilização de 50 km/h. Para mais
informações para a utilização das correntes de neve, dirigir-se à Rede de Assistência Abarth.
PRESSÃO DE ENCHIMENTO A FRIO (bar)
Com o pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito.
Volte a controlar, de qualquer forma, o valor correto com o pneu frio.
PneusCom carga média(*)Com plena carga
Anterior Traseira Anterior Traseira
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
(*) Para velocidades superiores a 160 km/h, utilizar as pressões previstas para a carga máxima.
146
DADOS TÉCNICOS

DIMENSÕES

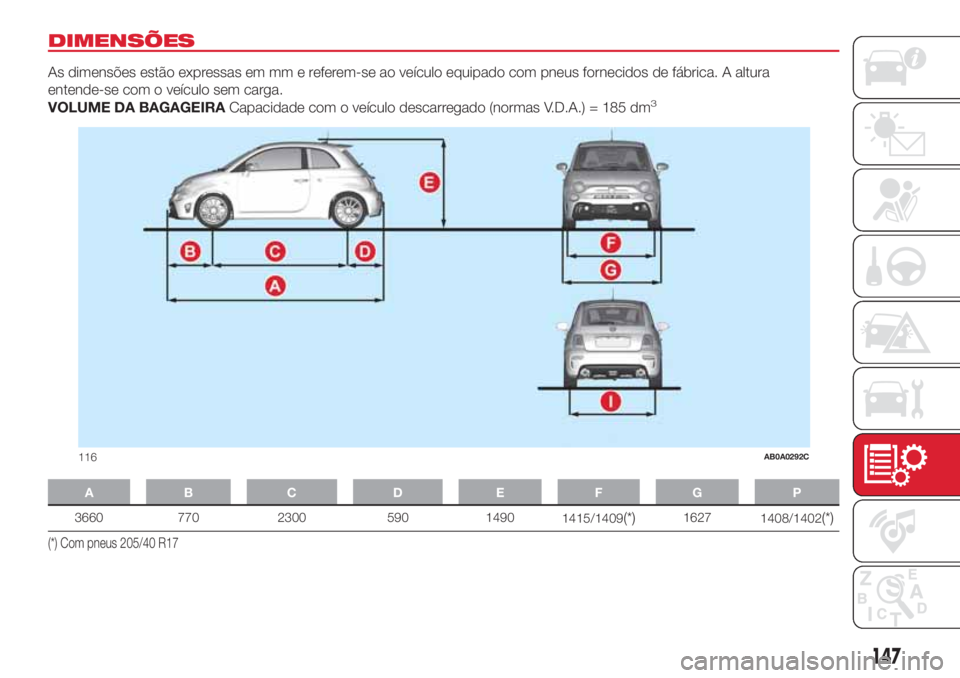

As dimensões estão expressas em mm e referem-se ao veículo equipado com pneus fornecidos de fábrica. A altura
entende-se com o veículo sem carga.
VOLUME DA BAGAGEIRACapacidade com o veículo descarregado (normas V.D.A.) = 185 dm
3
AB C D EFGP
3660 770 2300 590 1490
1415/1409(*)1627
1408/1402(*)
(*) Com pneus 205/40 R17
116AB0A0292C
147

PESOS
(Para mercados, onde previsto)
Pesos (kg)
595 – 135CV 595C – 135CV 595 – 145CV 595C – 145CV
Peso em vazio (com todos os líquidos, depósito do
combustível cheio a 90% e sem opcionais)1035 10751035(*)
/1045(**)1075(*)
/1085(**)
Capacidade útil incluindo o condutor 390 355
390(*) /380(**)355(*) /345(**)
Cargas máximas admitidas(***)
– eixo dianteiro 830 830 830 830
– eixo traseiro 640 640 640 640
– total 1425 1430 1425 1430
Cargas rebocáveis
– atrelado travado––––
– reboque não travado––––
Carga máxima no tejadilho 50 – 50 –
Carga máxima na esfera (reboque travado)––––
(*) Versão com caixa manual
(**) Versão com caixa sequencial robotizada
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
148
DADOS TÉCNICOS

Pesos (kg)
595 – 160CV 595C – 160CV595/695 –
163 CV595C/695C –
163 CV
Peso em vazio (com todos os líquidos, depósito do
combustível cheio a 90% e sem opcionais)1035(*)
/1045(**)1075(*)
/1085(**)1035(*)
/1045(**)1075(*)
/1085(**)
Capacidade útil incluindo o condutor
390(*) /380(**)355(*) /345(**)390
365(*) /355(**)
Cargas máximas admitidas(***)
– eixo dianteiro 830 830 830 830
– eixo traseiro 640 640 640 640
– total 1425 14301425
(*)
/1435(**)1440
Cargas rebocáveis
– atrelado travado––––
– reboque não travado––––
Carga máxima no tejadilho 50 – 50 –
Carga máxima na esfera (reboque travado)––––
(*) Versão com caixa manual
(**) Versão com caixa sequencial robotizada
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
149

Pesos (kg)
595/695 –
165 CV595C/695C –
165 CV595/695 –
180 CV595C/695C –
180 CV
Peso em vazio (com todos os líquidos, depósito do
combustível cheio a 90% e sem opcionais)1035(*)
/1045(**)1075(*)
/1085(**)1045(*)
/1055(**)1090
Capacidade útil incluindo o condutor 390
365
(*) /355(**)380 350
Cargas máximas admitidas
(***)
– eixo dianteiro 830 830 830 830
– eixo traseiro 640 640 640 640
– total1425
(*)
/1435(**)14401425(*)
/1435(**)1440
Cargas rebocáveis
– atrelado travado––––
– reboque não travado––––
Carga máxima no tejadilho 50 – 50 –
Carga máxima na esfera (reboque travado)––––
(*) Versão com caixa manual
(**) Versão com caixa sequencial robotizada
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
150
DADOS TÉCNICOS
