2018 Abarth 500 Manual de Uso e Manutenção (in Portuguese)

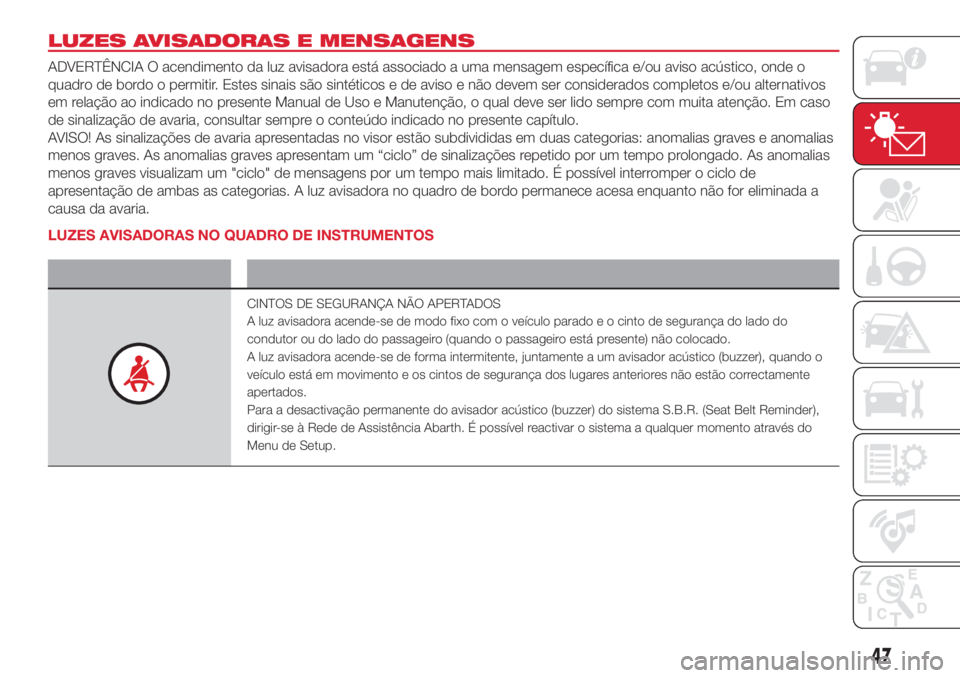

LUZES AVISADORAS E MENSAGENS
ADVERTÊNCIA O acendimento da luz avisadora está associado a uma mensagem específica e/ou aviso acústico, onde o
quadro de bordo o permitir. Estes sinais são sintéticos e de aviso e não devem ser considerados completos e/ou alternativos
em relação ao indicado no presente Manual de Uso e Manutenção, o qual deve ser lido sempre com muita atenção. Em caso
de sinalização de avaria, consultar sempre o conteúdo indicado no presente capítulo.
AVISO! As sinalizações de avaria apresentadas no visor estão subdivididas em duas categorias: anomalias graves e anomalias
menos graves. As anomalias graves apresentam um “ciclo” de sinalizações repetido por um tempo prolongado. As anomalias
menos graves visualizam um "ciclo" de mensagens por um tempo mais limitado. É possível interromper o ciclo de
apresentação de ambas as categorias. A luz avisadora no quadro de bordo permanece acesa enquanto não for eliminada a
causa da avaria.
LUZES AVISADORAS NO QUADRO DE INSTRUMENTOS
Luz avisadora O que significa?
CINTOS DE SEGURANÇA NÃO APERTADOS
A luz avisadora acende-se de modo fixo com o veículo parado e o cinto de segurança do lado do
condutor ou do lado do passageiro (quando o passageiro está presente) não colocado.
A luz avisadora acende-se de forma intermitente, juntamente a um avisador acústico (buzzer), quando o
veículo está em movimento e os cintos de segurança dos lugares anteriores não estão correctamente
apertados.
Para a desactivação permanente do avisador acústico (buzzer) do sistema S.B.R. (Seat Belt Reminder),
dirigir-se à Rede de Assistência Abarth. É possível reactivar o sistema a qualquer momento através do
Menu de Setup.
47

Luz avisadora O que significa?

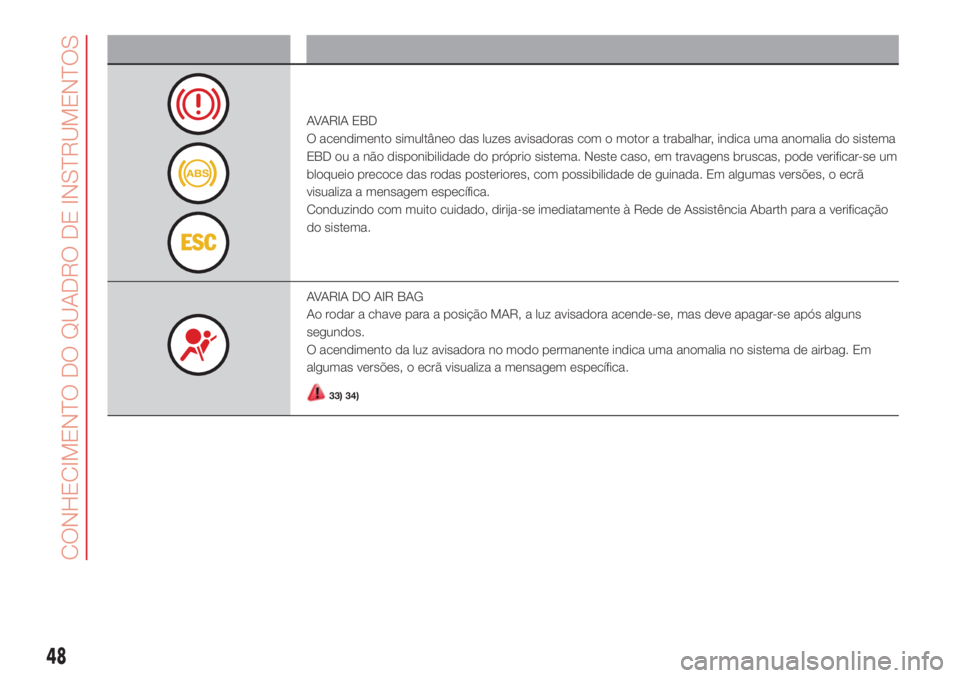

AVARIA EBD
O acendimento simultâneo das luzes avisadoras com o motor a trabalhar, indica uma anomalia do sistema
EBD ou a não disponibilidade do próprio sistema. Neste caso, em travagens bruscas, pode verificar-se um
bloqueio precoce das rodas posteriores, com possibilidade de guinada. Em algumas versões, o ecrã
visualiza a mensagem específica.
Conduzindo com muito cuidado, dirija-se imediatamente à Rede de Assistência Abarth para a verificação
do sistema.
AVARIA DO AIR BAG
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns
segundos.
O acendimento da luz avisadora no modo permanente indica uma anomalia no sistema de airbag. Em
algumas versões, o ecrã visualiza a mensagem específica.
33) 34)
48
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luz avisadora O que significa?

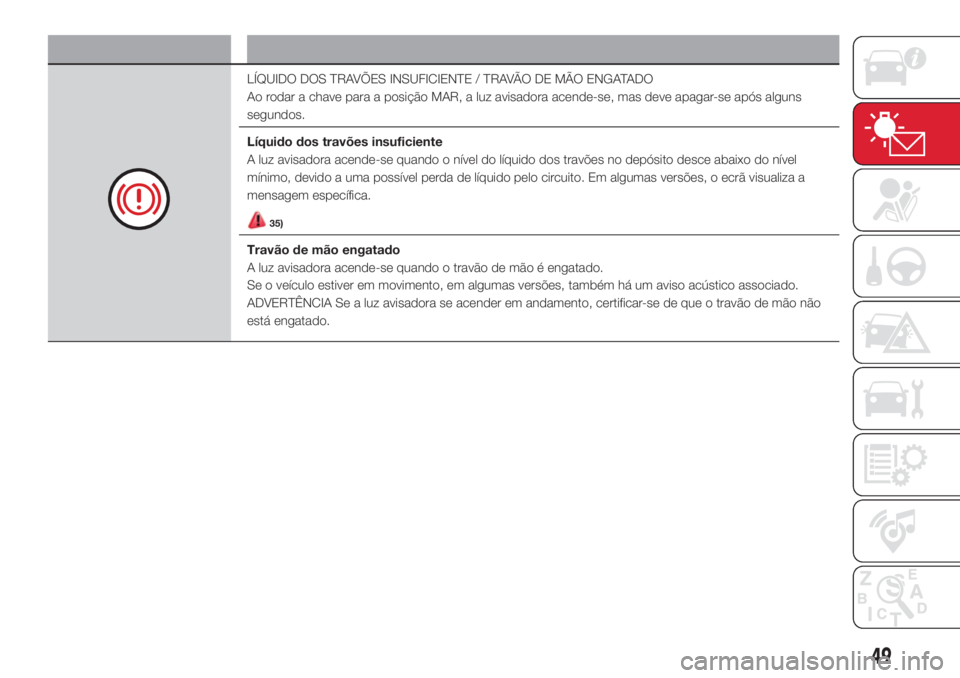

LÍQUIDO DOS TRAVÕES INSUFICIENTE / TRAVÃO DE MÃO ENGATADO
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns
segundos.
Líquido dos travões insuficiente
A luz avisadora acende-se quando o nível do líquido dos travões no depósito desce abaixo do nível
mínimo, devido a uma possível perda de líquido pelo circuito. Em algumas versões, o ecrã visualiza a
mensagem específica.
35)
Travão de mão engatado
A luz avisadora acende-se quando o travão de mão é engatado.
Se o veículo estiver em movimento, em algumas versões, também há um aviso acústico associado.
ADVERTÊNCIA Se a luz avisadora se acender em andamento, certificar-se de que o travão de mão não
está engatado.
49

Luz avisadora O que significa?
AVARIA DA DIREÇÃO ASSISTIDA ELÉTRICA “DUALDRIVE”
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns
segundos.
Se a luz avisadora permanecer acesa, em algumas versões, juntamente com uma mensagem específica
apresentada no visor, pode não se verificar o efeito da direção e o esforço no volante poderá aumentar
ligeiramente, embora se mantenha a possibilidade de virar o veículo.
Neste caso, dirigir-se à Rede de Assistência Abarth.
Se a luz avisadora se acender durante a marcha (em algumas versões, juntamente com a visualização de
uma mensagem dedicada), pode verificar-se a perda de assistência por parte do sistema. Embora
mantendo a possibilidade de virar, o esforço a aplicar no volante pode aumentar: dirigir-se o mais breve
possível à Rede de Assistência Abarth.
ADVERTÊNCIA Em algumas circunstâncias, factores independentes da direcção assistida eléctrica
poderão provocar o acendimento da luz avisadora no quadro de instrumentos. Neste caso, parar
imediatamente o veículo (se estiver em movimento), desligar o motor durante cerca de 20 segundos e, de
seguida, voltar a ligar o motor. Se a luz avisadora permanecer acesa, dirigir-se à Rede de Assistência
Abarth.
ADVERTÊNCIA Após uma desactivação da bateria, a direcção necessita de uma inicialização que é
indicada pelo acendimento da luz avisadora. Para executar este procedimento, basta virar o volante de
uma extremidade a outra ou simplesmente prosseguir em direção retilínea por uma centena de metros.
Luz avisadora O que significa?
DESGASTE DAS PASTILHAS DO TRAVÃO
A luz avisadora acende-se, em algumas versões juntamente com uma mensagem específica visualizada
pelo display, se as pastilhas de travão anteriores ou posteriores (onde presente) estiverem gastas. Neste
caso, proceder à sua substituição o mais rapidamente possível.
50
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luz avisadora O que significa?
SISTEMA ESC
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns
segundos.
Intervenção do sistema ESC
A intermitência da luz avisadora durante a marcha indica a intervenção do sistema ESC.
Avaria do sistema ESC
Se a luz avisadora não se apagar, ou se permanecer acesa durante o andamento, juntamente com o
acendimento do LED no botão TTC. O display apresenta uma mensagem específica.
Contactar a Rede de Assistência Abarth.
Avaria do Hill Holder
O acendimento da luz avisadora, em algumas versões juntamente com uma mensagem específica
visualizada no display, indica uma anomalia no sistema de pré-aquecimento das velas.
Neste caso, contactar o mais depressa possível a Rede de Assistência Abarth.
51

Luz avisadora O que significa?

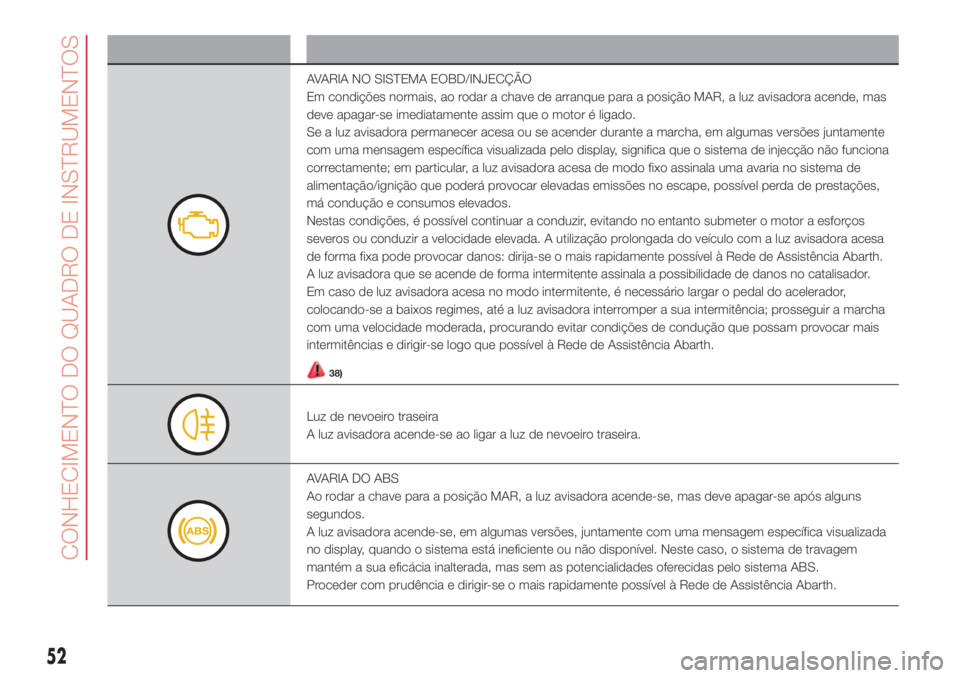

AVARIA NO SISTEMA EOBD/INJECÇÃO
Em condições normais, ao rodar a chave de arranque para a posição MAR, a luz avisadora acende, mas
deve apagar-se imediatamente assim que o motor é ligado.
Se a luz avisadora permanecer acesa ou se acender durante a marcha, em algumas versões juntamente
com uma mensagem específica visualizada pelo display, significa que o sistema de injecção não funciona
correctamente; em particular, a luz avisadora acesa de modo fixo assinala uma avaria no sistema de
alimentação/ignição que poderá provocar elevadas emissões no escape, possível perda de prestações,
má condução e consumos elevados.
Nestas condições, é possível continuar a conduzir, evitando no entanto submeter o motor a esforços
severos ou conduzir a velocidade elevada. A utilização prolongada do veículo com a luz avisadora acesa
de forma fixa pode provocar danos: dirija-se o mais rapidamente possível à Rede de Assistência Abarth.
A luz avisadora que se acende de forma intermitente assinala a possibilidade de danos no catalisador.
Em caso de luz avisadora acesa no modo intermitente, é necessário largar o pedal do acelerador,
colocando-se a baixos regimes, até a luz avisadora interromper a sua intermitência; prosseguir a marcha
com uma velocidade moderada, procurando evitar condições de condução que possam provocar mais
intermitências e dirigir-se logo que possível à Rede de Assistência Abarth.
38)
Luz de nevoeiro traseira
A luz avisadora acende-se ao ligar a luz de nevoeiro traseira.
AVARIA DO ABS
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns
segundos.
A luz avisadora acende-se, em algumas versões, juntamente com uma mensagem específica visualizada
no display, quando o sistema está ineficiente ou não disponível. Neste caso, o sistema de travagem
mantém a sua eficácia inalterada, mas sem as potencialidades oferecidas pelo sistema ABS.
Proceder com prudência e dirigir-se o mais rapidamente possível à Rede de Assistência Abarth.
52
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luz avisadora O que significa?

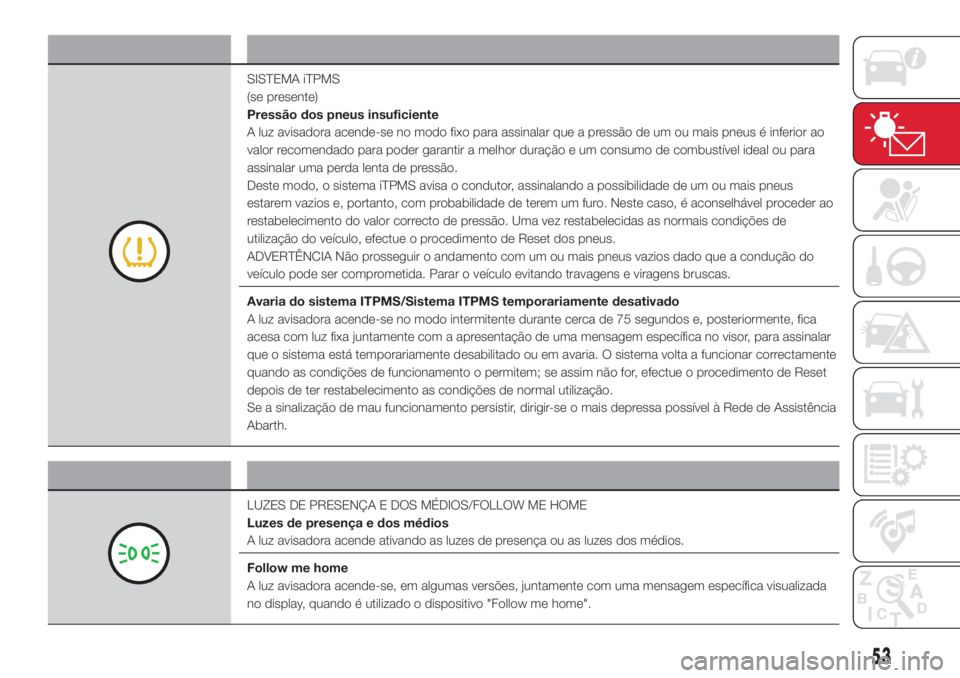

SISTEMA iTPMS
(se presente)
Pressão dos pneus insuficiente
A luz avisadora acende-se no modo fixo para assinalar que a pressão de um ou mais pneus é inferior ao
valor recomendado para poder garantir a melhor duração e um consumo de combustível ideal ou para
assinalar uma perda lenta de pressão.
Deste modo, o sistema iTPMS avisa o condutor, assinalando a possibilidade de um ou mais pneus
estarem vazios e, portanto, com probabilidade de terem um furo. Neste caso, é aconselhável proceder ao
restabelecimento do valor correcto de pressão. Uma vez restabelecidas as normais condições de
utilização do veículo, efectue o procedimento de Reset dos pneus.
ADVERTÊNCIA Não prosseguir o andamento com um ou mais pneus vazios dado que a condução do
veículo pode ser comprometida. Parar o veículo evitando travagens e viragens bruscas.
Avaria do sistema ITPMS/Sistema ITPMS temporariamente desativado
A luz avisadora acende-se no modo intermitente durante cerca de 75 segundos e, posteriormente, fica
acesa com luz fixa juntamente com a apresentação de uma mensagem específica no visor, para assinalar
que o sistema está temporariamente desabilitado ou em avaria. O sistema volta a funcionar correctamente
quando as condições de funcionamento o permitem; se assim não for, efectue o procedimento de Reset
depois de ter restabelecimento as condições de normal utilização.
Se a sinalização de mau funcionamento persistir, dirigir-se o mais depressa possível à Rede de Assistência
Abarth.
Luz avisadora O que significa?
LUZES DE PRESENÇA E DOS MÉDIOS/FOLLOW ME HOME
Luzes de presença e dos médios
A luz avisadora acende ativando as luzes de presença ou as luzes dos médios.
Follow me home
A luz avisadora acende-se, em algumas versões, juntamente com uma mensagem específica visualizada
no display, quando é utilizado o dispositivo "Follow me home".
53

Luz avisadora O que significa?
LUZES DE NEVOEIRO
A luz avisadora acende-se quando se ligam os faróis de nevoeiro.
INDICADOR DE DIREÇÃO ESQUERDO
A luz avisadora acende-se quando a alavanca de comando dos indicadores de direcção (piscas) é
deslocada para baixo ou, juntamente com o pisca direito, quando se carrega no botão das luzes de
emergência.
INDICADOR DE DIREÇÃO DIREITO
A luz avisadora acende-se quando a alavanca de comando dos indicadores de direcção (piscas) é
deslocada para cima ou, juntamente com o pisca esquerdo, quando se carrega no botão das luzes de
emergência.
Luz avisadora O que significa?
LUZES DE MÁXIMOS
A luz avisadora acende-se ativando as luzes de máximos.
54
