2018 Abarth 500 Manual de Uso e Manutenção (in Portuguese)

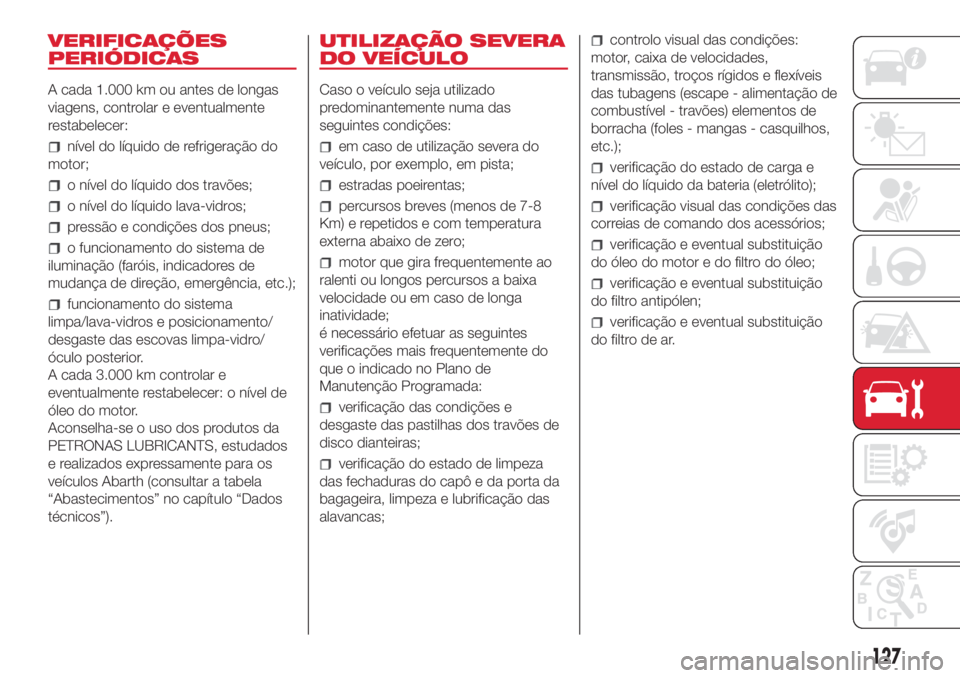

VERIFICAÇÕES
PERIÓDICAS
A cada 1.000 km ou antes de longas
viagens, controlar e eventualmente
restabelecer:
nível do líquido de refrigeração do
motor;
o nível do líquido dos travões;
o nível do líquido lava-vidros;
pressão e condições dos pneus;
o funcionamento do sistema de
iluminação (faróis, indicadores de
mudança de direção, emergência, etc.);
funcionamento do sistema
limpa/lava-vidros e posicionamento/
desgaste das escovas limpa-vidro/
óculo posterior.
A cada 3.000 km controlar e
eventualmente restabelecer: o nível de
óleo do motor.
Aconselha-se o uso dos produtos da
PETRONAS LUBRICANTS, estudados
e realizados expressamente para os
veículos Abarth (consultar a tabela
“Abastecimentos” no capítulo “Dados
técnicos”).
UTILIZAÇÃO SEVERA
DO VEÍCULO
Caso o veículo seja utilizado
predominantemente numa das
seguintes condições:
em caso de utilização severa do
veículo, por exemplo, em pista;
estradas poeirentas;
percursos breves (menos de 7-8
Km) e repetidos e com temperatura
externa abaixo de zero;
motor que gira frequentemente ao
ralenti ou longos percursos a baixa
velocidade ou em caso de longa
inatividade;
é necessário efetuar as seguintes
verificações mais frequentemente do
que o indicado no Plano de
Manutenção Programada:
verificação das condições e
desgaste das pastilhas dos travões de
disco dianteiras;
verificação do estado de limpeza
das fechaduras do capô e da porta da
bagageira, limpeza e lubrificação das
alavancas;
controlo visual das condições:
motor, caixa de velocidades,
transmissão, troços rígidos e flexíveis
das tubagens (escape - alimentação de
combustível - travões) elementos de
borracha (foles - mangas - casquilhos,
etc.);
verificação do estado de carga e
nível do líquido da bateria (eletrólito);
verificação visual das condições das
correias de comando dos acessórios;
verificação e eventual substituição
do óleo do motor e do filtro do óleo;
verificação e eventual substituição
do filtro antipólen;
verificação e eventual substituição
do filtro de ar.
127

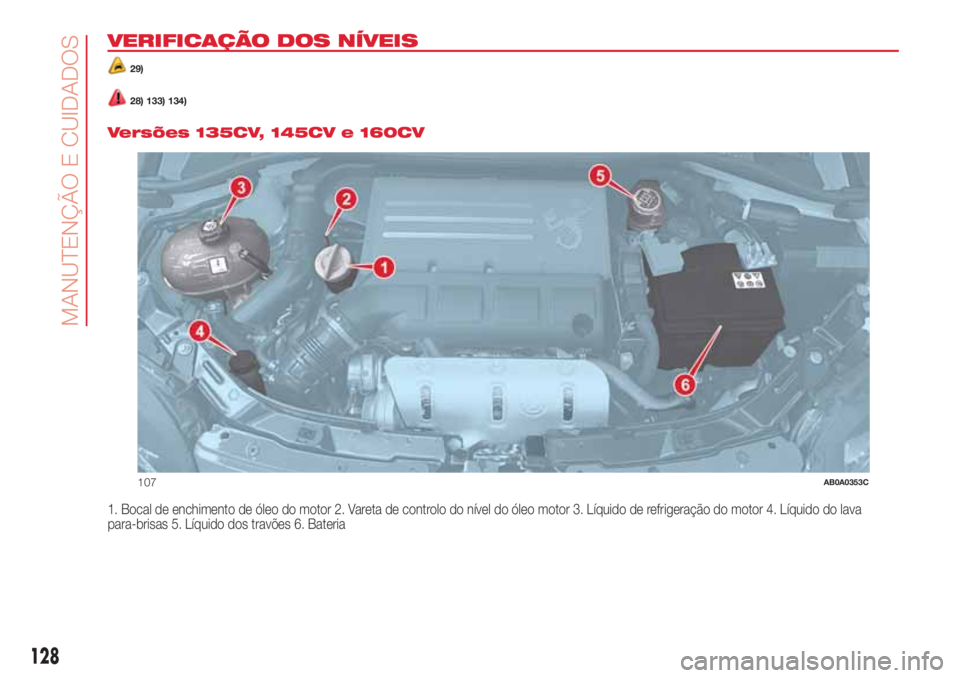

VERIFICAÇÃO DOS NÍVEIS
29)
28) 133) 134).
Versões 135CV, 145CV e 160CV
1. Bocal de enchimento de óleo do motor 2. Vareta de controlo do nível do óleo motor 3. Líquido de refrigeração do motor 4. Líquido do lava
para-brisas 5. Líquido dos travões 6. Bateria
107AB0A0353C
128
MANUTENÇÃO E CUIDADOS

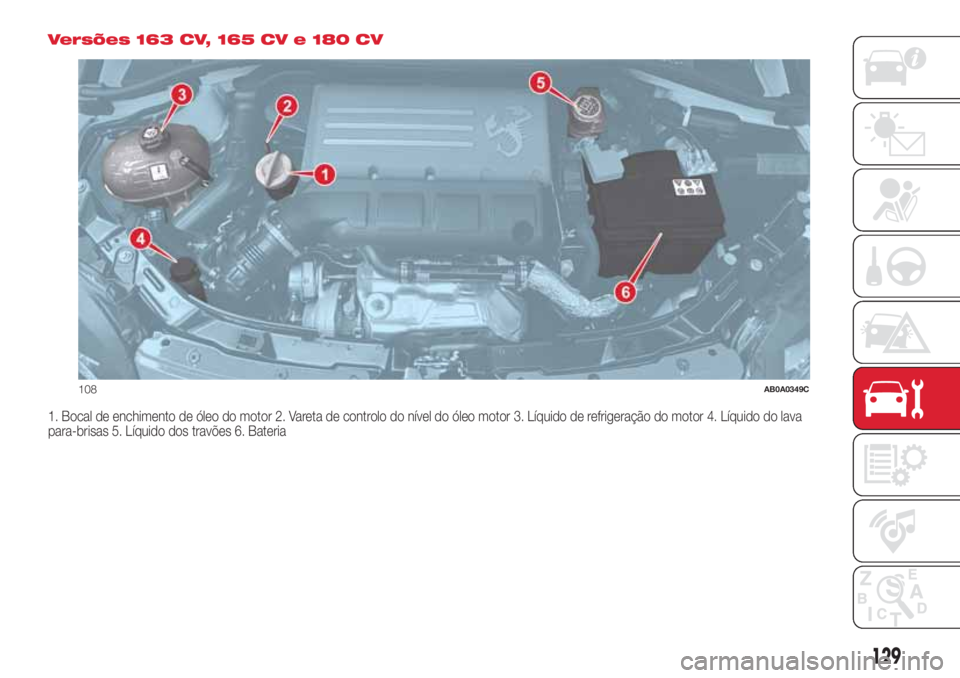

Versões 163 CV, 165 CV e 180 CV
1. Bocal de enchimento de óleo do motor 2. Vareta de controlo do nível do óleo motor 3. Líquido de refrigeração do motor 4. Líquido do lava
para-brisas 5. Líquido dos travões 6. Bateria
108AB0A0349C
129

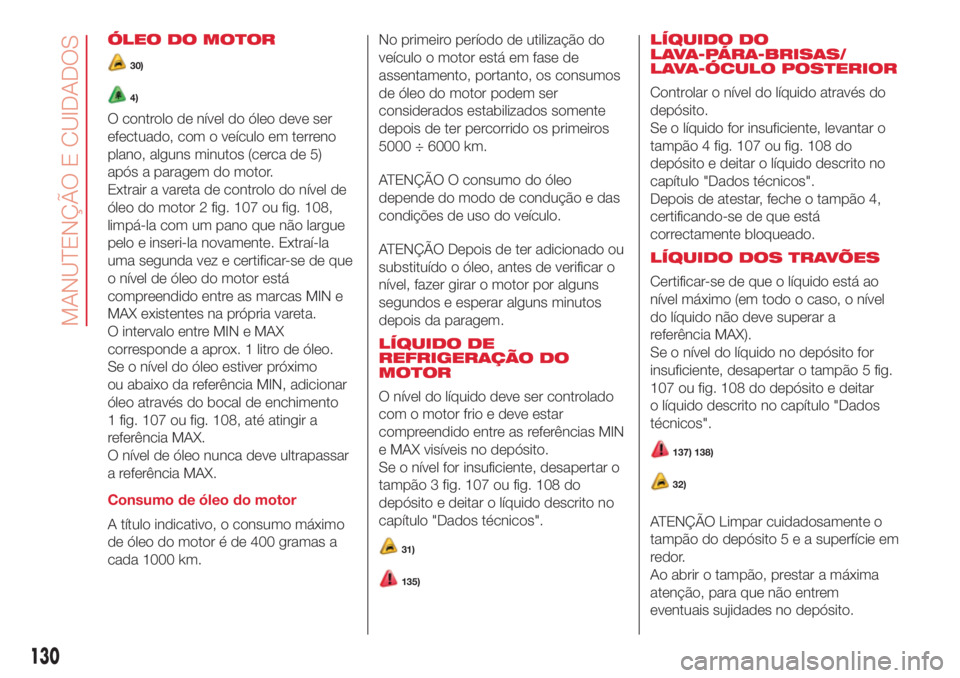

ÓLEO DO MOTOR
30)
4)
O controlo de nível do óleo deve ser
efectuado, com o veículo em terreno
plano, alguns minutos (cerca de 5)
após a paragem do motor.
Extrair a vareta de controlo do nível de
óleo do motor 2 fig. 107 ou fig. 108,
limpá-la com um pano que não largue
pelo e inseri-la novamente. Extraí-la
uma segunda vez e certificar-se de que
o nível de óleo do motor está
compreendido entre as marcas MIN e
MAX existentes na própria vareta.
O intervalo entre MIN e MAX
corresponde a aprox. 1 litro de óleo.
Se o nível do óleo estiver próximo
ou abaixo da referência MIN, adicionar
óleo através do bocal de enchimento
1 fig. 107 ou fig. 108, até atingir a
referência MAX.
O nível de óleo nunca deve ultrapassar
a referência MAX.
Consumo de óleo do motor
A título indicativo, o consumo máximo
de óleo do motor é de 400 gramas a
cada 1000 km.No primeiro período de utilização do
veículo o motor está em fase de
assentamento, portanto, os consumos
de óleo do motor podem ser
considerados estabilizados somente
depois de ter percorrido os primeiros
5000 ÷ 6000 km.
ATENÇÃO O consumo do óleo
depende do modo de condução e das
condições de uso do veículo.
ATENÇÃO Depois de ter adicionado ou
substituído o óleo, antes de verificar o
nível, fazer girar o motor por alguns
segundos e esperar alguns minutos
depois da paragem.
LÍQUIDO DE
REFRIGERAÇÃO DO
MOTOR
O nível do líquido deve ser controlado
com o motor frio e deve estar
compreendido entre as referências MIN
e MAX visíveis no depósito.
Se o nível for insuficiente, desapertar o
tampão 3 fig. 107 ou fig. 108 do
depósito e deitar o líquido descrito no
capítulo "Dados técnicos".
31)
135)
LÍQUIDO DO
LAVA-PÁRA-BRISAS/
LAVA-ÓCULO POSTERIOR
Controlar o nível do líquido através do
depósito.
Se o líquido for insuficiente, levantar o
tampão 4 fig. 107 ou fig. 108 do
depósito e deitar o líquido descrito no
capítulo "Dados técnicos".
Depois de atestar, feche o tampão 4,
certificando-se de que está
correctamente bloqueado.
LÍQUIDO DOS TRAVÕES
Certificar-se de que o líquido está ao
nível máximo (em todo o caso, o nível
do líquido não deve superar a
referência MAX).
Se o nível do líquido no depósito for
insuficiente, desapertar o tampão 5 fig.
107 ou fig. 108 do depósito e deitar
o líquido descrito no capítulo "Dados
técnicos".
137) 138)
32)
ATENÇÃO Limpar cuidadosamente o
tampão do depósito5easuperfície em
redor.
Ao abrir o tampão, prestar a máxima
atenção, para que não entrem
eventuais sujidades no depósito.
130
MANUTENÇÃO E CUIDADOS

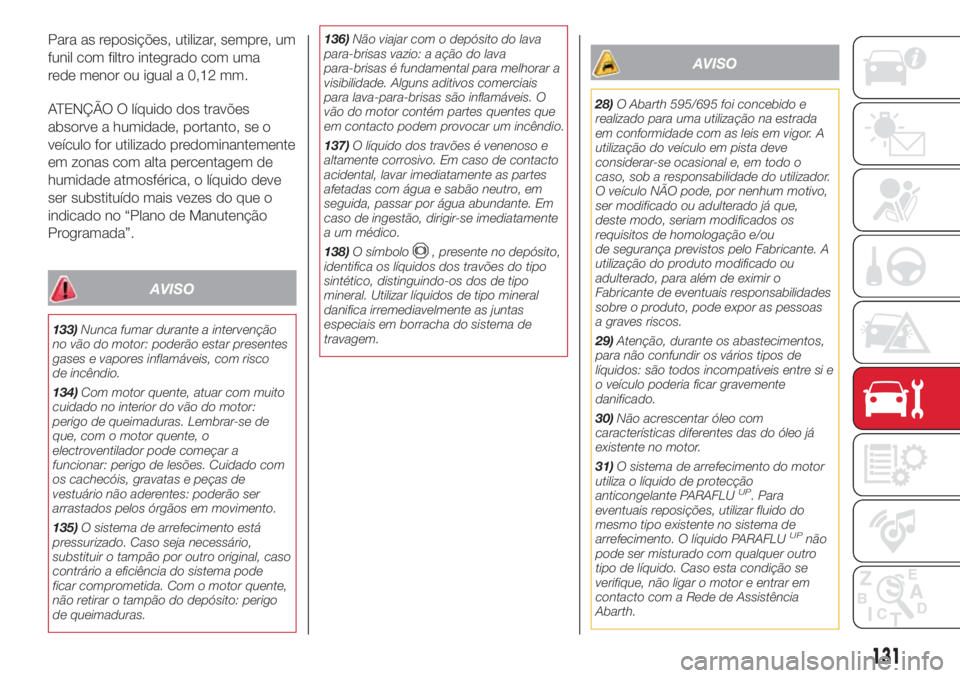

Para as reposições, utilizar, sempre, um
funil com filtro integrado com uma
rede menor ou igual a 0,12 mm.
ATENÇÃO O líquido dos travões
absorve a humidade, portanto, se o
veículo for utilizado predominantemente
em zonas com alta percentagem de
humidade atmosférica, o líquido deve
ser substituído mais vezes do que o
indicado no “Plano de Manutenção
Programada”.
AVISO
133)Nunca fumar durante a intervenção
no vão do motor: poderão estar presentes
gases e vapores inflamáveis, com risco
de incêndio.
134)Com motor quente, atuar com muito
cuidado no interior do vão do motor:
perigo de queimaduras. Lembrar-se de
que, com o motor quente, o
electroventilador pode começar a
funcionar: perigo de lesões. Cuidado com
os cachecóis, gravatas e peças de
vestuário não aderentes: poderão ser
arrastados pelos órgãos em movimento.
135)O sistema de arrefecimento está
pressurizado. Caso seja necessário,
substituir o tampão por outro original, caso
contrário a eficiência do sistema pode
ficar comprometida. Com o motor quente,
não retirar o tampão do depósito: perigo
de queimaduras.136)Não viajar com o depósito do lava
para-brisas vazio: a ação do lava
para-brisas é fundamental para melhorar a
visibilidade. Alguns aditivos comerciais
para lava-para-brisas são inflamáveis. O
vão do motor contém partes quentes que
em contacto podem provocar um incêndio.
137)O líquido dos travões é venenoso e
altamente corrosivo. Em caso de contacto
acidental, lavar imediatamente as partes
afetadas com água e sabão neutro, em
seguida, passar por água abundante. Em
caso de ingestão, dirigir-se imediatamente
a um médico.
138)O símbolo
, presente no depósito,
identifica os líquidos dos travões do tipo
sintético, distinguindo-os dos de tipo
mineral. Utilizar líquidos de tipo mineral
danifica irremediavelmente as juntas
especiais em borracha do sistema de
travagem.
AVISO
28)O Abarth 595/695 foi concebido e
realizado para uma utilização na estrada
em conformidade com as leis em vigor. A
utilização do veículo em pista deve
considerar-se ocasional e, em todo o
caso, sob a responsabilidade do utilizador.
O veículo NÃO pode, por nenhum motivo,
ser modificado ou adulterado já que,
deste modo, seriam modificados os
requisitos de homologação e/ou
de segurança previstos pelo Fabricante. A
utilização do produto modificado ou
adulterado, para além de eximir o
Fabricante de eventuais responsabilidades
sobre o produto, pode expor as pessoas
a graves riscos.
29)Atenção, durante os abastecimentos,
para não confundir os vários tipos de
líquidos: são todos incompatíveis entre si e
o veículo poderia ficar gravemente
danificado.
30)Não acrescentar óleo com
características diferentes das do óleo já
existente no motor.
31)O sistema de arrefecimento do motor
utiliza o líquido de protecção
anticongelante PARAFLU
UP. Para
eventuais reposições, utilizar fluido do
mesmo tipo existente no sistema de
arrefecimento. O líquido PARAFLU
UPnão
pode ser misturado com qualquer outro
tipo de líquido. Caso esta condição se
verifique, não ligar o motor e entrar em
contacto com a Rede de Assistência
Abarth.
131

32)Evitar que o líquido para travões,
altamente corrosivo, entre em contacto
com as partes pintadas. Caso isso
aconteça, lavar imediatamente com água.
AVISO
4)O óleo do motor usado e o filtro do óleo
substituído contêm substâncias perigosas
para o ambiente. Para a substituição do
óleo e dos filtros, é aconselhável dirigir-se
à Rede de Assistência Abarth.

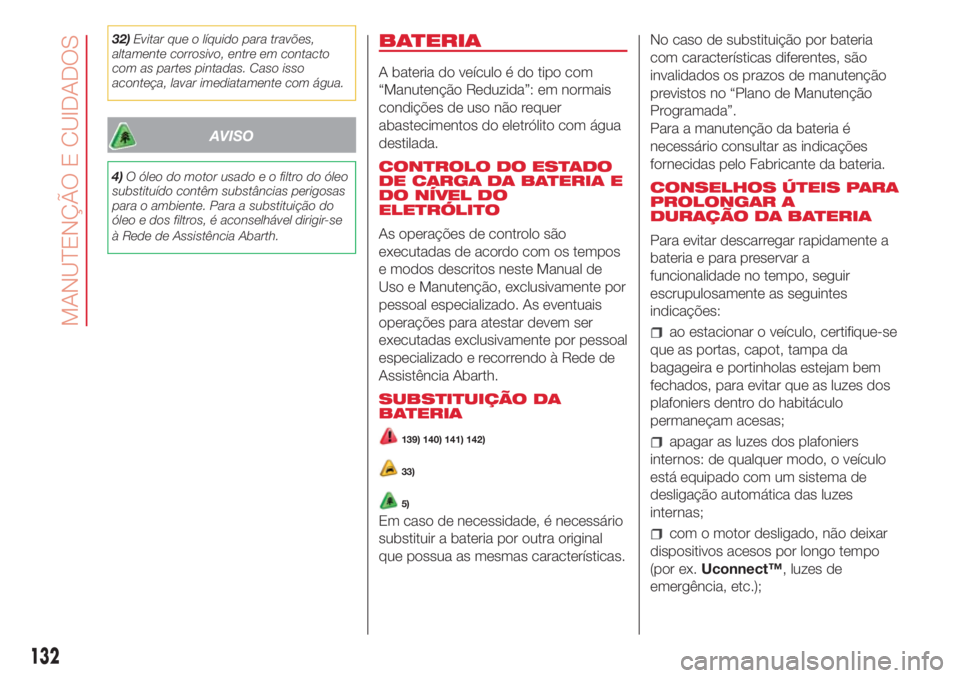

BATERIA
A bateria do veículo é do tipo com
“Manutenção Reduzida”: em normais
condições de uso não requer
abastecimentos do eletrólito com água
destilada.
CONTROLO DO ESTADO
DE CARGA DA BATERIA E
DO NÍVEL DO
ELETRÓLITO
As operações de controlo são
executadas de acordo com os tempos
e modos descritos neste Manual de
Uso e Manutenção, exclusivamente por
pessoal especializado. As eventuais
operações para atestar devem ser
executadas exclusivamente por pessoal
especializado e recorrendo à Rede de
Assistência Abarth.
SUBSTITUIÇÃO DA
BATERIA
139) 140) 141) 142)
33)
5)
Em caso de necessidade, é necessário
substituir a bateria por outra original
que possua as mesmas características.No caso de substituição por bateria
com características diferentes, são
invalidados os prazos de manutenção
previstos no “Plano de Manutenção
Programada”.
Para a manutenção da bateria é
necessário consultar as indicações
fornecidas pelo Fabricante da bateria.
CONSELHOS ÚTEIS PARA
PROLONGAR A
DURAÇÃO DA BATERIA
Para evitar descarregar rapidamente a
bateria e para preservar a
funcionalidade no tempo, seguir
escrupulosamente as seguintes
indicações:
ao estacionar o veículo, certifique-se
que as portas, capot, tampa da
bagageira e portinholas estejam bem
fechados, para evitar que as luzes dos
plafoniers dentro do habitáculo
permaneçam acesas;
apagar as luzes dos plafoniers
internos: de qualquer modo, o veículo
está equipado com um sistema de
desligação automática das luzes
internas;
com o motor desligado, não deixar
dispositivos acesos por longo tempo
(por ex.Uconnect™, luzes de
emergência, etc.);
132
MANUTENÇÃO E CUIDADOS

antes de qualquer intervenção no
sistema eléctrico, remover o cabo
do pólo negativo da bateria;
apertar a fundo os bornes da
bateria.
ATENÇÃO A bateria mantida por muito
tempo em estado de carga inferior a
50% sofre danos por sulfatação,
reduzindo a capacidade e a aptidão ao
arranque.
Além disso, fica mais sujeita à
possibilidade de congelamento (pode
verificar-se já a –10° C). Em caso de
paragem prolongada, consultar o
parágrafo "Período prolongado de
inactividade do veículo", no capítulo
"Arranque e condução".
Se, após a compra do veículo, se
desejar instalar a bordo acessórios
elétricos que necessitam de
alimentação elétrica permanente
(alarme, etc.) ou acessórios que
gravam no balanço elétrico, dirigir-se à
Rede de Assistência Abarth, cujo
pessoal qualificado, além de sugerir os
dispositivos mais idóneos pertencentes
à Lineaccessori Abarth, avaliará a
absorção elétrica total, verificando se o
sistema elétrico do veículo é capaz
de sustentar a carga pedida, ou se,
pelo contrário, é necessário integrá-la
com uma bateria aumentada.De facto, alguns destes dispositivos
continuam a absorver energia eléctrica
mesmo com o motor desligado,
descarregando gradualmente a bateria.
AVISO
139)O líquido existente na bateria é
venenoso e corrosivo. Evitar o contacto
com a pele e com os olhos. Não se
aproxime da bateria com lume ou
possíveis fontes de faíscas: perigo de
explosão e incêndio.
140)O funcionamento com o nível do
líquido demasiado baixo danifica
irreparavelmente a bateria e pode provocar
a sua explosão.
141)Se o veículo tiver que ficar parado por
um período prolongado em condições de
frio intenso, desmontar a bateria e
transportá-la para um lugar aquecido, caso
contrário, corre-se o risco que congele.
142)Quando se deve operar na bateria ou
nas proximidades, proteger sempre os
olhos com óculos apropriados.
AVISO
33)Uma montagem incorrecta dos
acessórios eléctricos e electrónicos
podem provocar danos graves no veículo.
Se, após a aquisição do veículo, pretender
instalar acessórios (anti-furto, telemóvel,
etc.) consultar a Rede de Assistência
Abarth, que saberá sugerir os dispositivos
mais indicados e sobretudo recomendar
sobre a necessidade de utilizar uma
bateria com maior capacidade.
AVISO
5)As baterias possuem substâncias muito
perigosas para o ambiente. Para a
substituição da bateria, é aconselhável
dirigir-se à Rede de Assistência Abarth.
133

RECARGA DA
BATERIA
143) 144)
ATENÇÃO A descrição do
procedimento de recarga da bateria
está indicada unicamente a título
informativo. Para a execução dessa
operação, é recomendável dirigir-se à
Rede de Assistência Abarth.
Recomenda-se uma recarga lenta de
baixa amperagem, durante cerca de 24
horas. Uma carga durante muito
tempo pode danificar a bateria.
Para efetuar a recarga, proceder como
indicado a seguir:
desligar o terminal do polo negativo
da bateria;
ligar aos polos da bateria os cabos
do aparelho de recarga, respeitando as
polaridades;
ligar o aparelho de recarga;
terminado o recarregamento,
desligar o aparelho antes de o desligar
da bateria;
ligar o terminal ao polo negativo da
bateria.ADVERTÊNCIA: É essencial que os
cabos do sistema elétrico sejam de
novo ligados corretamente à bateria, ou
seja, o cabo positivo (+) ao terminal
positivo e o cabo negativo (-) ao
terminal negativo. Os terminais da
bateria estão assinalados com os
símbolos de terminal positivo (+) e
terminal negativo (-) e estão indicados
na tampa da bateria. Os terminais
dos cabos devem também estar livres
de corrosão e fixados firmemente
aos terminais. Se se utilizar um
carregador de baterias de tipo “rápido”
com bateria montada no veículo, antes
de ligar o carregador de baterias,
desligar ambos os cabos da bateria do
veículo. Não utilizar um carregador de
baterias do tipo “rápido” para fornecer
tensão de arranque.
AVISO
143)O líquido contido na bateria é
venenoso e corrosivo; evitar o contacto
com a pele e os olhos. A operação de
recarga da bateria deve ser efetuada num
ambiente ventilado e longe de chamas
livres ou possíveis fontes de faíscas, para
evitar o perigo de explosão e de incêndio.144)Não tentar recarregar uma bateria
congelada: primeiro é necessário
descongelá-la, caso contrário, corre-se o
risco de explosão. Se houve um
congelamento, é necessário fazer controlar
a bateria antes de a recarregar, por
pessoal especializado, para verificar se os
elementos internos não estão danificados e
se o contentor está fissurado, com risco
de fuga de ácido venenoso e corrosivo.
134
MANUTENÇÃO E CUIDADOS
