No caso de acidente em que tenha
sido activado qualquer um dos
dispositivos de segurança, dirija-se à
Rede de Assistência Abarth para fazer
substituir os dispositivos activados e
para verificar a integridade do sistema.
95) 96) 97) 98) 99) 100) 101) 102) 103) 104) 105)
106)
AVISO
90)Não aplicar autocolantes ou outros
objetos no volante, no tablier na zona do
airbag do lado do passageiro, no
revestimento lateral do lado do tejadilho e
nos bancos. Não colocar objetos no tablier
no lado do passageiro (por ex., telemóveis)
uma vez que poderiam interferir com a
correta abertura do airbag do passageiro
e, por outro lado, causar lesões graves
aos ocupantes do veículo.
91)Conduzir mantendo sempre as mão na
coroa do volante, de modo que, em caso
de ativação do airbag, este possa
encher-se sem encontrar obstáculos. Não
conduzir com o corpo debruçado para a
frente, manter o encosto numa posição
ereta, apoiando-se bem no encosto.92)Na presença de airbag do lado do
passageiro ativo, NÃO instalar no banco
dianteiro do passageiro cadeirinhas para
crianças que se montam no sentido
oposto ao andamento. Em caso de
colisão, a ativação do airbag pode produzir
lesões mortais na criança transportada,
independentemente da gravidade da
colisão. Portanto, desativar sempre o
airbag do lado do passageiro quando no
banco dianteiro do passageiro for instalada
uma cadeirinha para crianças montada
no sentido oposto ao de andamento. Além
disso, o banco dianteiro do passageiro
deve ser regulado para a posição mais
recuada, para evitar possíveis contactos
da cadeirinha para crianças com o tablier.
Reativar imediatamente o airbag do
passageiro assim que tiver desinstalado a
própria cadeirinha.
93)A avaria da luz avisadora
é
assinalada pelo acendimento do símbolo
no display. Nesse caso, a luz avisadorapoderá não assinalar eventuais
anomalias dos sistemas de retenção.
Antes de prosseguir, dirigir-se à Rede de
Assistência Abarth para o imediato
controlo do sistema.94)A luz avisadora
indica o estado da
proteção do airbag do lado do passageiro.
Em caso da luz avisadora apagada, a
proteção do lado do passageiro está ativa:
para desativá-la, atuar no menu de
Configuração (neste caso, o LED
acende-se). A seguir a uma manobra de
arranque do veículo (chave de ignição
rodada para a posição MAR), desde que a
partir da desativação anterior tenham
passado pelo menos 5 segundos, a luz
avisadora acende-se durante cerca de 8
segundos. Caso isto não aconteça,
dirigir-se à Rede de Assistência Abarth. É
possível que, com manobras de
desativação/reativação do motor inferiores
a 5 segundos, a luz avisadora permaneça
apagada. Nesse caso, para verificar o
correto funcionamento da luz avisadora,
desligar o veículo, aguardar pelo menos 5
segundos e efetuar a manobra de
arranque do motor. As luzes avisadoras
podem acender-se com intensidades
diferentes, em função das condições do
veículo. A intensidade pode também variar
durante o mesmo ciclo de chave.
95)Se a luz avisadora
não se acende
ao rodar a chave para a posição MAR
ou permanece acesa durante a marcha, é
possível que esteja presente uma anomalia
nos sistemas de retenção; neste caso, os
airbags ou os pretensores podem não
se ativar em caso de acidente ou, num
mais limitado número de casos, ativar-se
de modo errado. Antes de prosseguir,
contactar a Rede de Assistência Abarth
para o imediato controlo do sistema.
87

96)Em algumas versões, em caso de
avaria do LED(situado na moldura
presente no quadro de instrumentos),
acende-se a luz avisadora
no quadro
de instrumentos e são desativados os
airbags do lado do passageiro.
97)Não cobrir o encosto dos bancos
dianteiros com revestimentos ou
coberturas na presença de Side-bag.
98)Se o veículo tiver sido objeto de roubo
ou tentativa de roubo, se tiver sofrido
atos de vandalismo, inundações ou
alagamentos, mandar verificar o sistema
de air bags na Rede de Assistência Abarth.99)Com a chave da ignição inserida na
posição MAR, mesmo com o motor
desligado, os airbags podem ser ativados
também com o veículo parado, caso
este sofra embate de outro veículo em
andamento. Assim, mesmo com o veículo
parado, as cadeirinhas para crianças
que se montam no sentido oposto ao de
andamento NÃO devem ser instaladas
no banco dianteiro do passageiro na
presença de airbag do passageiro ativo. A
ativação do airbag, em caso de colisão,
pode produzir lesões mortais à criança
transportada. Portanto, desativar sempre o
airbag do lado do passageiro quando no
banco dianteiro do passageiro for instalada
uma cadeirinha para crianças montada
no sentido oposto ao de andamento. Além
disso, o banco dianteiro do passageiro
deve ser regulado para a posição mais
recuada, para evitar possíveis contactos
da cadeirinha para crianças com o tablier.
Reativar imediatamente o airbag do
passageiro assim que tiver desinstalado a
própria cadeirinha. Por fim, recorda-se que
se a chave for rodada para a posição de
STOP, nenhum dispositivo de segurança
(airbag ou pré-tensor) é ativado em caso
de colisão. A falta de ativação de tais
dispositivos, nestes casos, não pode ser
considerada como sinal de avaria do
sistema.
100)Ao rodar a chave de arranque para a
posição MAR, a luz avisadora
acende-se durante alguns segundos,
depois disso, em caso da proteção do
airbag ativa, deve apagar-se.
101)Não lavar os bancos com água ou
vapor sob pressão (à mão ou nas estações
de lavagem automáticas para bancos).102)A intervenção do airbag frontal está
prevista para colisões de gravidade
superior à dos pré-tensores. Para colisões
incluídas no intervalo entre os dois limites
de ativação é, portanto, normal que só
entrem em funcionamento os pré-tensores.
103)Não prender objetos rígidos nos
ganchos de pendurar roupas e nas pegas
de sustentação.
104)O airbag não substitui os cintos de
segurança, mas aumenta a sua eficácia.
Além disso, uma vez que os airbags
frontais não são ativados em caso de
colisões frontais a baixa velocidade,
colisões laterais, colisões traseiras ou
capotamentos, nestes casos os ocupantes
apenas são protegidos pelos cintos de
segurança que devem estar sempre
apertados.
105)Não apoiar a cabeça, os braços ou
os cotovelos na porta, nos vidros e na área
do window bag para evitar possíveis
lesões durante a fase de insuflação.
106)Nunca colocar a cabeça, os braços e
os cotovelos fora da janela.
107)Não viajar com objetos ao colo, em
frente ao tórax nem com cachimbos ou
lápis na boca, etc. Em caso de colisão
com intervenção do airbag, poderão
causar danos graves.
88
SEGURANÇA

ARRANQUE E CONDUÇÃO
Entremos no "coração" do automóvel:
vejamos como utilizá-lo da melhor
forma em todas as suas
potencialidades.
Eis como conduzi-lo em segurança em
qualquer situação, fazendo de si uma
agradável companhia de viagem atenta
ao nosso conforto e à nossa carteira.ARRANQUE DO MOTOR ............... 90
ESTACIONADO ............................... 91

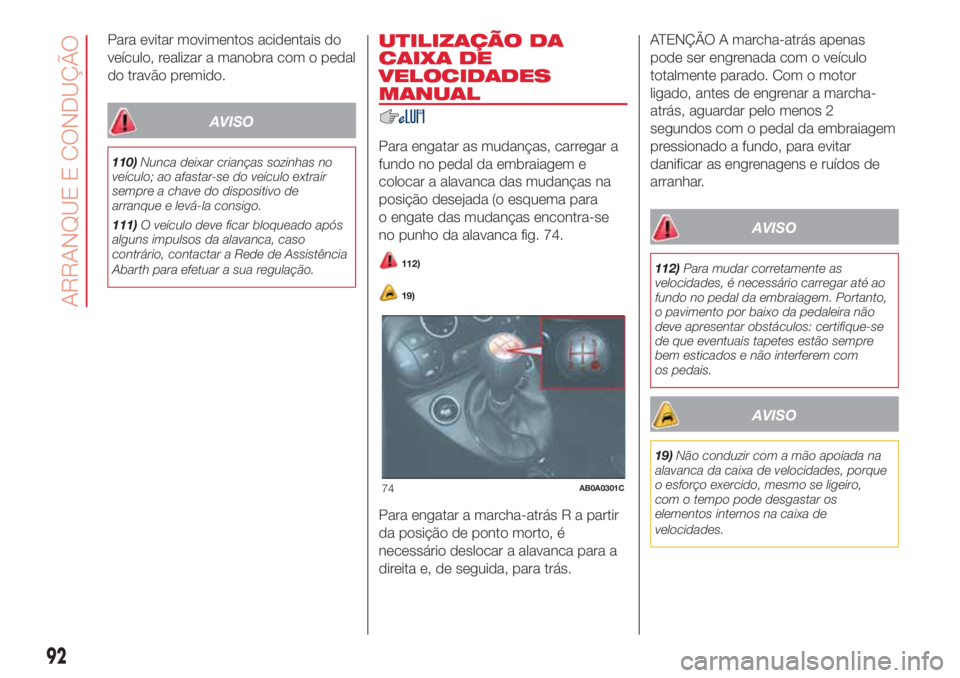

UTILIZAÇÃO DA CAIXA DE
VELOCIDADES MANUAL ................ 92
UTILIZAÇÃO DA CAIXA
SEQUENCIAL ROBOTIZADA .......... 93
FUNÇÃO SPORT ............................ 96
SENSORES DE
ESTACIONAMENTO........................ 97
ABASTECIMENTO DO VEÍCULO .... 98
89

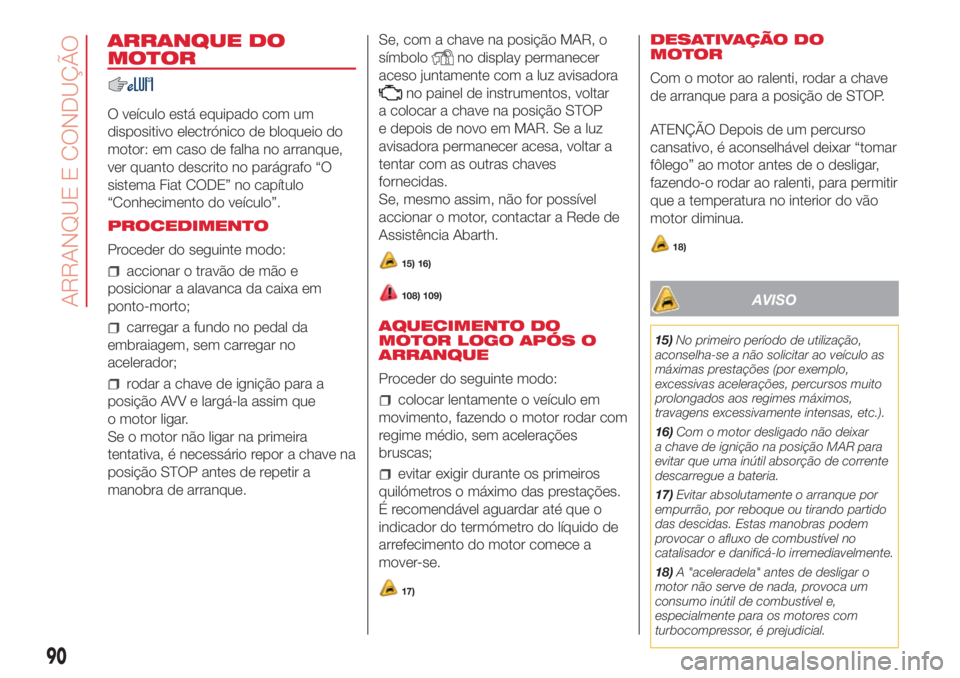

ARRANQUE DO
MOTOR
O veículo está equipado com um
dispositivo electrónico de bloqueio do
motor: em caso de falha no arranque,
ver quanto descrito no parágrafo “O
sistema Fiat CODE” no capítulo
“Conhecimento do veículo”.
PROCEDIMENTO
Proceder do seguinte modo:
accionar o travão de mão e
posicionar a alavanca da caixa em
ponto-morto;
carregar a fundo no pedal da
embraiagem, sem carregar no
acelerador;
rodar a chave de ignição para a
posição AVV e largá-la assim que
o motor ligar.
Se o motor não ligar na primeira
tentativa, é necessário repor a chave na
posição STOP antes de repetir a
manobra de arranque.Se, com a chave na posição MAR, o
símbolo
no display permanecer
aceso juntamente com a luz avisadora
no painel de instrumentos, voltar
a colocar a chave na posição STOP
e depois de novo em MAR. Se a luz
avisadora permanecer acesa, voltar a
tentar com as outras chaves
fornecidas.
Se, mesmo assim, não for possível
accionar o motor, contactar a Rede de
Assistência Abarth.
15) 16)
108) 109)
AQUECIMENTO DO
MOTOR LOGO APÓS O
ARRANQUE
Proceder do seguinte modo:
colocar lentamente o veículo em
movimento, fazendo o motor rodar com
regime médio, sem acelerações
bruscas;
evitar exigir durante os primeiros
quilómetros o máximo das prestações.
É recomendável aguardar até que o
indicador do termómetro do líquido de
arrefecimento do motor comece a
mover-se.
17)
DESATIVAÇÃO DO
MOTOR
Com o motor ao ralenti, rodar a chave
de arranque para a posição de STOP.
ATENÇÃO Depois de um percurso
cansativo, é aconselhável deixar “tomar
fôlego” ao motor antes de o desligar,
fazendo-o rodar ao ralenti, para permitir
que a temperatura no interior do vão
motor diminua.
18)
AVISO
15)No primeiro período de utilização,
aconselha-se a não solicitar ao veículo as
máximas prestações (por exemplo,
excessivas acelerações, percursos muito
prolongados aos regimes máximos,
travagens excessivamente intensas, etc.).
16)Com o motor desligado não deixar
a chave de ignição na posição MAR para
evitar que uma inútil absorção de corrente
descarregue a bateria.
17)Evitar absolutamente o arranque por
empurrão, por reboque ou tirando partido
das descidas. Estas manobras podem
provocar o afluxo de combustível no
catalisador e danificá-lo irremediavelmente.
18)A "aceleradela" antes de desligar o
motor não serve de nada, provoca um
consumo inútil de combustível e,
especialmente para os motores com
turbocompressor, é prejudicial.
90
ARRANQUE E CONDUÇÃO

AVISO

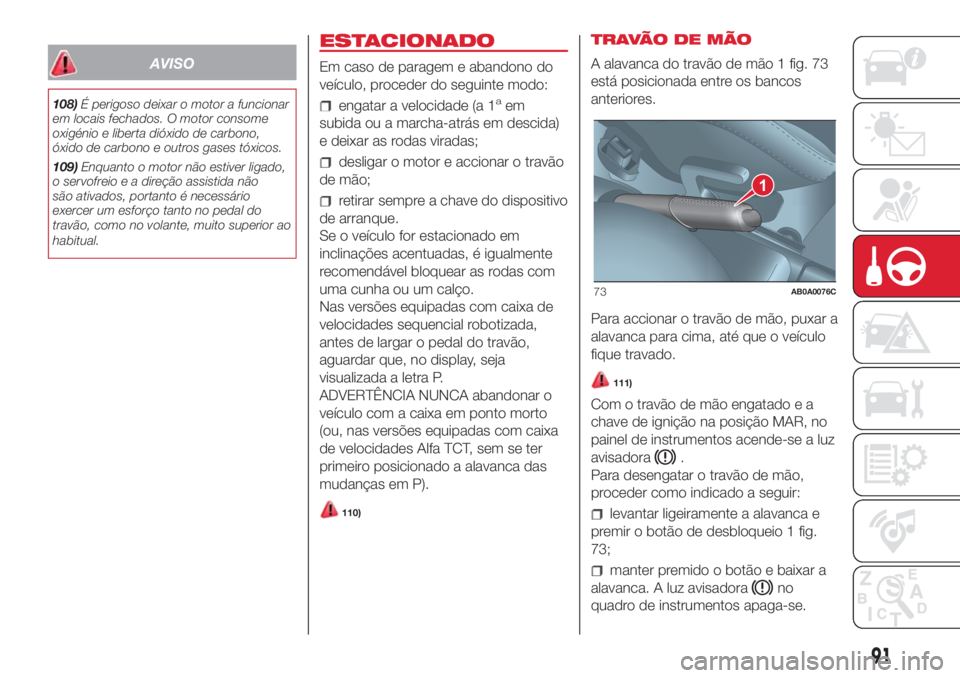

108)É perigoso deixar o motor a funcionar
em locais fechados. O motor consome
oxigénio e liberta dióxido de carbono,
óxido de carbono e outros gases tóxicos.
109)Enquanto o motor não estiver ligado,
o servofreio e a direção assistida não
são ativados, portanto é necessário
exercer um esforço tanto no pedal do
travão, como no volante, muito superior ao
habitual.
ESTACIONADO
Em caso de paragem e abandono do
veículo, proceder do seguinte modo:
engatar a velocidade (a 1aem
subida ou a marcha-atrás em descida)
e deixar as rodas viradas;
desligar o motor e accionar o travão
de mão;
retirar sempre a chave do dispositivo
de arranque.
Se o veículo for estacionado em
inclinações acentuadas, é igualmente
recomendável bloquear as rodas com
uma cunha ou um calço.
Nas versões equipadas com caixa de
velocidades sequencial robotizada,
antes de largar o pedal do travão,
aguardar que, no display, seja
visualizada a letra P.
ADVERTÊNCIA NUNCA abandonar o
veículo com a caixa em ponto morto
(ou, nas versões equipadas com caixa
de velocidades Alfa TCT, sem se ter
primeiro posicionado a alavanca das
mudanças em P).
110)
TRAVÃO DE MÃO
A alavanca do travão de mão 1 fig. 73
está posicionada entre os bancos
anteriores.
Para accionar o travão de mão, puxar a
alavanca para cima, até que o veículo
fique travado.
111)
Com o travão de mão engatado e a
chave de ignição na posição MAR, no
painel de instrumentos acende-se a luz
avisadora
.
Para desengatar o travão de mão,
proceder como indicado a seguir:
levantar ligeiramente a alavanca e
premir o botão de desbloqueio 1 fig.
73;
manter premido o botão e baixar a
alavanca. A luz avisadora
no
quadro de instrumentos apaga-se.
1
73AB0A0076C
91

Para evitar movimentos acidentais do
veículo, realizar a manobra com o pedal
do travão premido.
AVISO
110)Nunca deixar crianças sozinhas no
veículo; ao afastar-se do veículo extrair
sempre a chave do dispositivo de
arranque e levá-la consigo.
111)O veículo deve ficar bloqueado após
alguns impulsos da alavanca, caso
contrário, contactar a Rede de Assistência
Abarth para efetuar a sua regulação.
UTILIZAÇÃO DA
CAIXA DE
VELOCIDADES
MANUAL
Para engatar as mudanças, carregar a
fundo no pedal da embraiagem e
colocar a alavanca das mudanças na
posição desejada (o esquema para
o engate das mudanças encontra-se
no punho da alavanca fig. 74.
112)
19)
Para engatar a marcha-atrás R a partir
da posição de ponto morto, é
necessário deslocar a alavanca para a
direita e, de seguida, para trás.ATENÇÃO A marcha-atrás apenas
pode ser engrenada com o veículo
totalmente parado. Com o motor
ligado, antes de engrenar a marcha-
atrás, aguardar pelo menos 2
segundos com o pedal da embraiagem
pressionado a fundo, para evitar
danificar as engrenagens e ruídos de
arranhar.
AVISO
112)Para mudar corretamente as
velocidades, é necessário carregar até ao
fundo no pedal da embraiagem. Portanto,
o pavimento por baixo da pedaleira não
deve apresentar obstáculos: certifique-se
de que eventuais tapetes estão sempre
bem esticados e não interferem com
os pedais.
AVISO
19)Não conduzir com a mão apoiada na
alavanca da caixa de velocidades, porque
o esforço exercido, mesmo se ligeiro,
com o tempo pode desgastar os
elementos internos na caixa de
velocidades.
74AB0A0301C
92
ARRANQUE E CONDUÇÃO

UTILIZAÇÃO DA
CAIXA SEQUENCIAL
ROBOTIZADA
(se presente)
O veículo poder estar equipado com
caixa de velocidades mecânica com
controlo eletrónico, que permite duas
lógicas de funcionamento: “MANUAL” e
“AUTO”.
Com o veículo parado e a chave na
posição MAR (serviços elétricos sob
chave ativados), o visor apresenta
a mudança engatada e a indicação do
modo de funcionamento (automático
= AUTO ou manual = nenhuma
apresentação).ARRANQUE DO VEÍCULO
NOTAS
No arranque, o sistema coloca-se
no modo AUTO.
Atuando nos botões 1, N, R com o
pedal do travão premido, é possível
engatar a 1
avelocidade, o ponto-morto
(N) e a marcha-atrás (R).
Atuando nos botões 1, N, R sem
premir no pedal do travão, cada pedido
de mudança de velocidade efetuado
não é executado pelo sistema.
Atuando nas alavancas no volante
mesmo com o pedal de travão
premido, não é possível engatar
nenhuma mudança.
Se o veículo for desligado, com o
modo SPORT ou NORMAL ativa,
no arranque seguinte é mantida
o modo selecionada anteriormente.MODALIDADES DE
FUNCIONAMENTO
A caixa de velocidades pode funcionar
segundo duas lógicas operativas:
a primeira de tipo manual
(MANUAL), na qual o condutor decide
diretamente quando efetuar a mudança
de velocidades, atuando na alavanca
no “+” fig. 76 para engatar uma
mudança superior, ou na alavanca “–”
para engatar uma mudança inferior.
Se o pedido for aceite pelo sistema,
terminada a mudança de velocidade, o
display visualiza a nova velocidade
inserida.
a segunda completamente
automática (AUTO), na qual o sistema
decide quando efectuar a mudança
de velocidade. De qualquer modo,
é possível pedir uma mudança de
velocidade actuando na alavanca de
comando sem ter que activar esta
modalidade: esta função, chamada
"sugestão de mudança", suspende de
facto a modalidade automática pelo
tempo necessário a efectuar a selecção
da velocidade pretendida pelo
condutor.
20)
75AB0A0334C
93

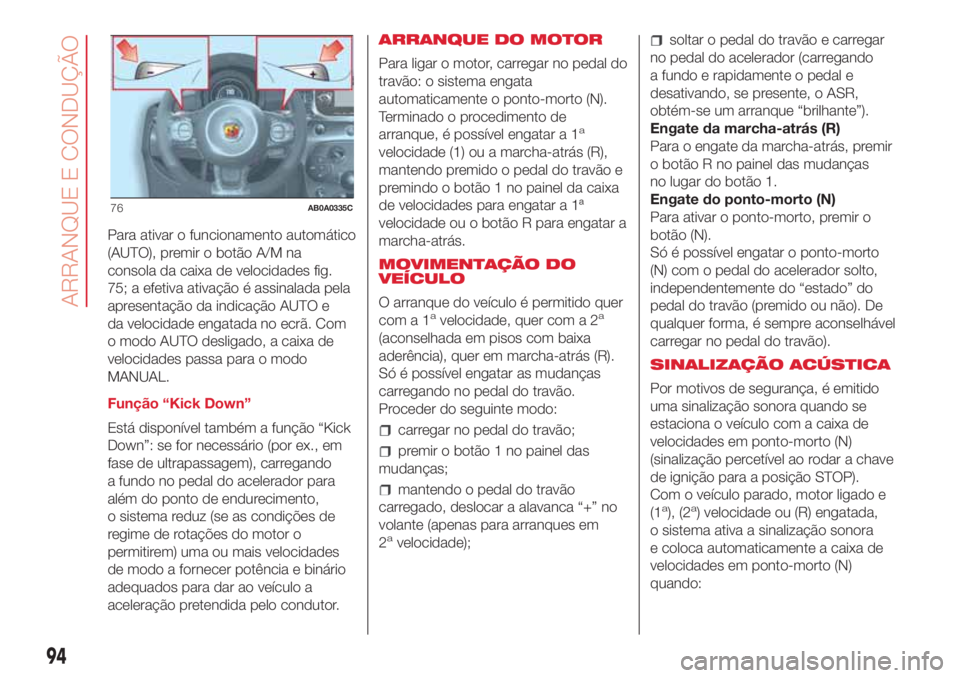

Para ativar o funcionamento automático
(AUTO), premir o botão A/M na
consola da caixa de velocidades fig.
75; a efetiva ativação é assinalada pela
apresentação da indicação AUTO e
da velocidade engatada no ecrã. Com
o modo AUTO desligado, a caixa de
velocidades passa para o modo
MANUAL.
Função “Kick Down”
Está disponível também a função “Kick
Down”: se for necessário (por ex., em
fase de ultrapassagem), carregando
a fundo no pedal do acelerador para
além do ponto de endurecimento,
o sistema reduz (se as condições de
regime de rotações do motor o
permitirem) uma ou mais velocidades
de modo a fornecer potência e binário
adequados para dar ao veículo a
aceleração pretendida pelo condutor.ARRANQUE DO MOTOR
Para ligar o motor, carregar no pedal do
travão: o sistema engata
automaticamente o ponto-morto (N).
Terminado o procedimento de
arranque, é possível engatar a 1
a
velocidade (1) ou a marcha-atrás (R),
mantendo premido o pedal do travão e
premindo o botão 1 no painel da caixa
de velocidades para engatar a 1ª
velocidade ou o botão R para engatar a
marcha-atrás.
MOVIMENTAÇÃO DO
VEÍCULO
O arranque do veículo é permitido quer
coma1
avelocidade, quer com a 2a
(aconselhada em pisos com baixa
aderência), quer em marcha-atrás (R).
Só é possível engatar as mudanças
carregando no pedal do travão.
Proceder do seguinte modo:
carregar no pedal do travão;
premir o botão 1 no painel das
mudanças;
mantendo o pedal do travão
carregado, deslocar a alavanca “+” no
volante (apenas para arranques em
2
avelocidade);
soltar o pedal do travão e carregar
no pedal do acelerador (carregando
a fundo e rapidamente o pedal e
desativando, se presente, o ASR,
obtém-se um arranque “brilhante”).
Engate da marcha-atrás (R)
Para o engate da marcha-atrás, premir
o botão R no painel das mudanças
no lugar do botão 1.
Engate do ponto-morto (N)
Para ativar o ponto-morto, premir o
botão (N).
Só é possível engatar o ponto-morto
(N) com o pedal do acelerador solto,
independentemente do “estado” do
pedal do travão (premido ou não). De
qualquer forma, é sempre aconselhável
carregar no pedal do travão).
SINALIZAÇÃO ACÚSTICA
Por motivos de segurança, é emitido
uma sinalização sonora quando se
estaciona o veículo com a caixa de
velocidades em ponto-morto (N)
(sinalização percetível ao rodar a chave
de ignição para a posição STOP).
Com o veículo parado, motor ligado e
(1
a), (2a) velocidade ou (R) engatada,
o sistema ativa a sinalização sonora
e coloca automaticamente a caixa de
velocidades em ponto-morto (N)
quando:
76AB0A0335C
94
ARRANQUE E CONDUÇÃO
