2017 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

4496-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging

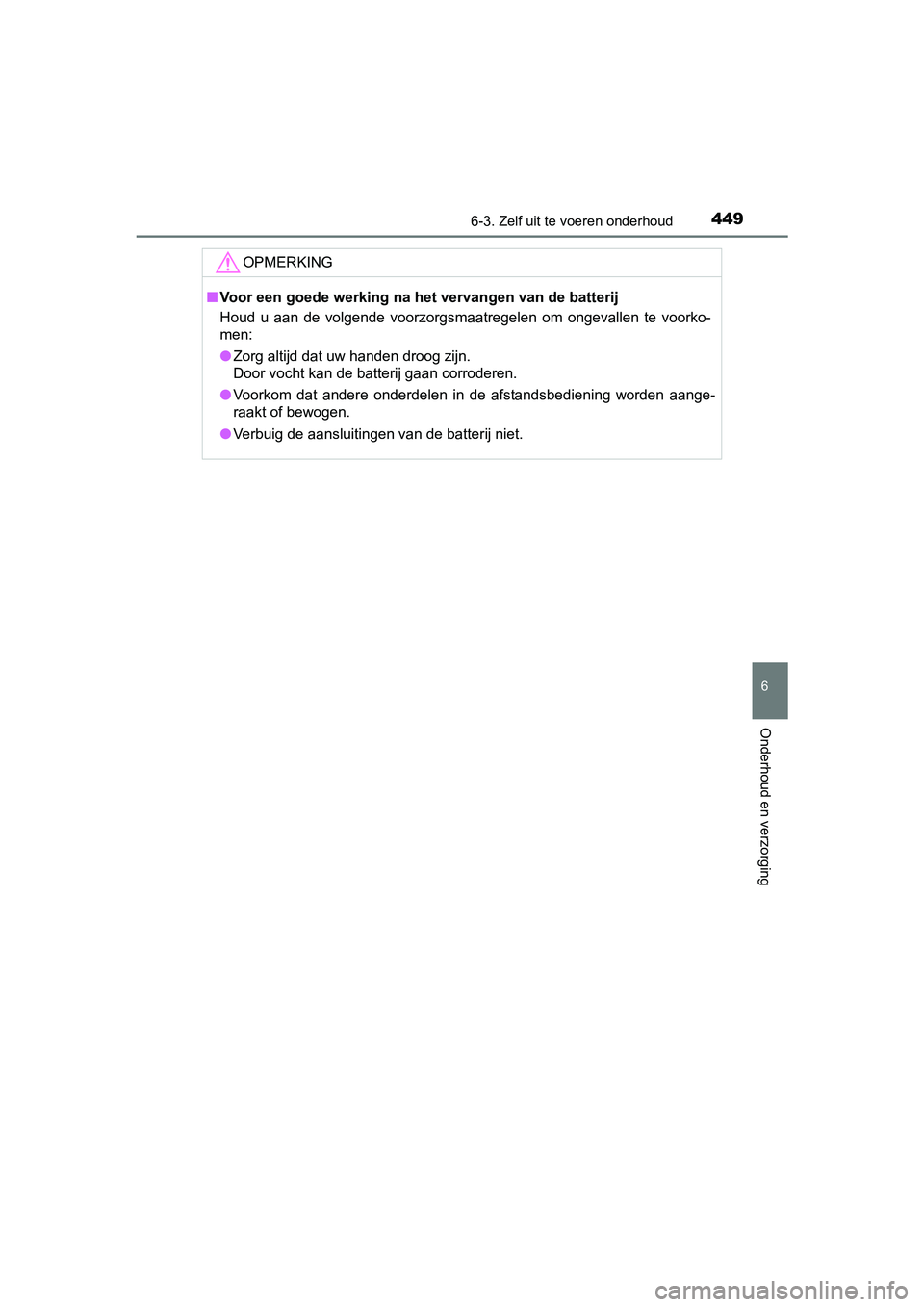

OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
RAV4-HV_OM_OM42B04E_(EE).book Page 449 Friday, August 5, 2016 4:24 PM

4506-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het klepje van de zekeringenkast of het instrumentenpaneel.
Onder het dashboard (auto's met linkse besturing)
Verwijder het klepje.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
Motorruimte type AMotorruimte type B
Druk de borglippen in en til het
klepje eraf. Druk de borglippen in en til het
klepje eraf.
RAV4-HV_OM_OM42B04E_(EE).book Page 450 Friday, August 5, 2016
4:24 PM

4516-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging

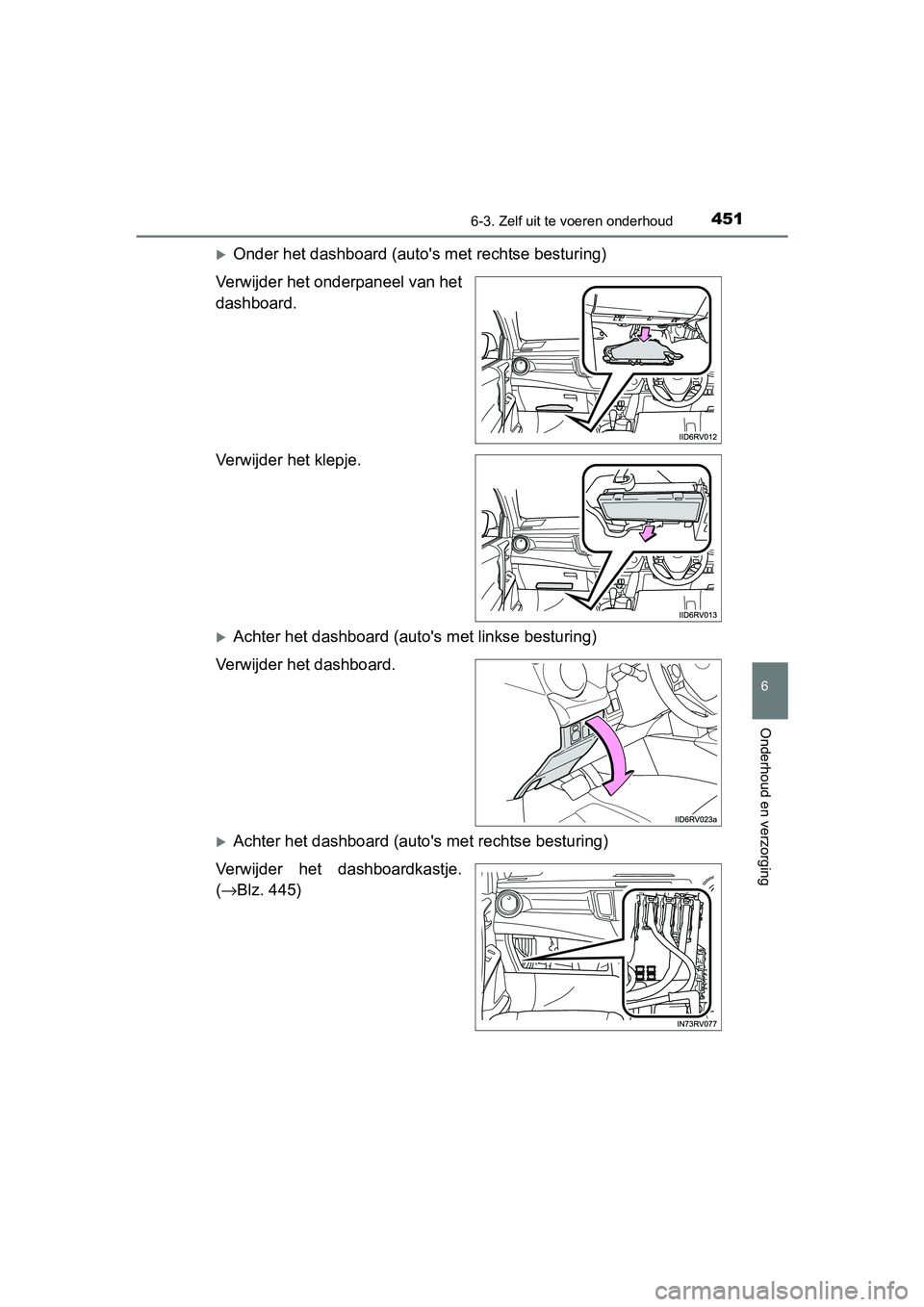

Onder het dashboard (auto' s met rechtse besturing)
Verwijder het onderpaneel van het
dashboard.
Verwijder het klepje.
Achter het dashboard (auto's met linkse besturing)
Verwijder het dashboard.
Achter het dashboard (auto's met rechtse besturing)
Verwijder het dashboardkastje.
( → Blz. 445)
RAV4-HV_OM_OM42B04E_(EE).book Page 451 Friday, August 5, 2016 4:24 PM

4526-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Type A en B:
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van de
zekeringenkast.
Type C en D:
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
3
4
1
2
Ty p e AType B
Ty p e CType D
RAV4-HV_OM_OM42B04E_(EE).book Page 452 Friday, August 5, 2016 4:24 PM

4536-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 454)
● Laat als de nieuwe zekering direct doorslaat de auto controlere n door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbi nding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontw orpen zijn
onbruikbaar zijn.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaard ige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
■ Zekeringenkast in de buurt van de vermogensregeleenheid
Controleer en vervang deze zekeringen niet zelf, omdat in de bu urt van de
zekeringenkast hoogspanningsbedrading en hoogspanningsonderdele n
aanwezig zijn.
Als u dat wel doet, kan dat leiden tot een elektrische schok, w aarbij ernstig
letsel kan ontstaan.
OPMERKING
■ Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk v aststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
RAV4-HV_OM_OM42B04E_(EE).book Page 453 Friday, August 5, 2016 4:24 PM

4546-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 558)
■Voor
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Mistlampen voor
(indien aanwezig)
Halogeenkoplampen Richtingaanwijzers voor1
2
3
RAV4-HV_OM_OM42B04E_(EE).book Page 454 Friday, August 5, 2016
4:24 PM

4556-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging

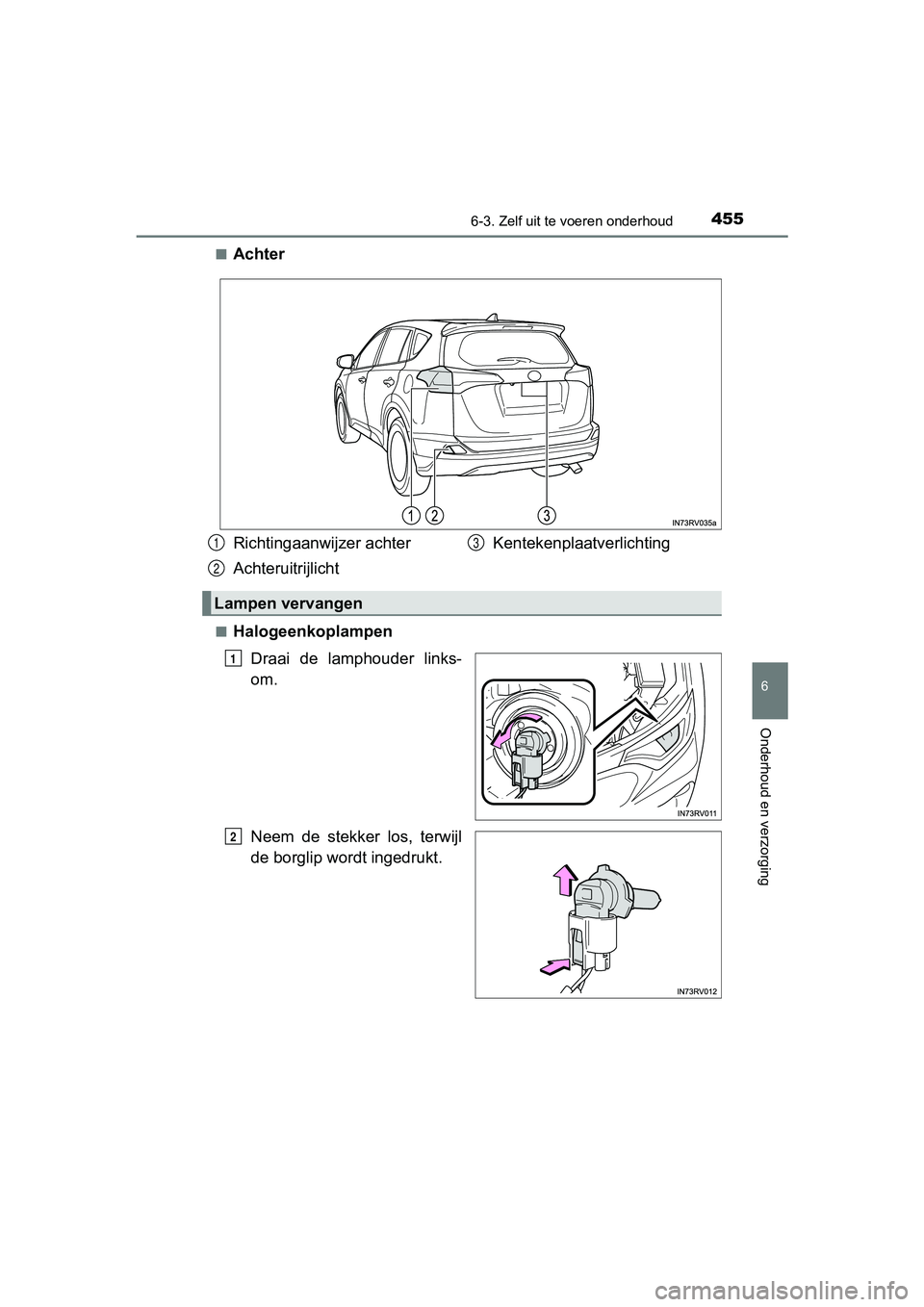

■Achter
■Halogeenkoplampen
Draai de lamphouder links-
om.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Richtingaanwijzer achter
Achteruitrijlicht Kentekenplaatverlichting
Lampen vervangen
1
2
3
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 455 Friday, August 5, 2016
4:24 PM

4566-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)

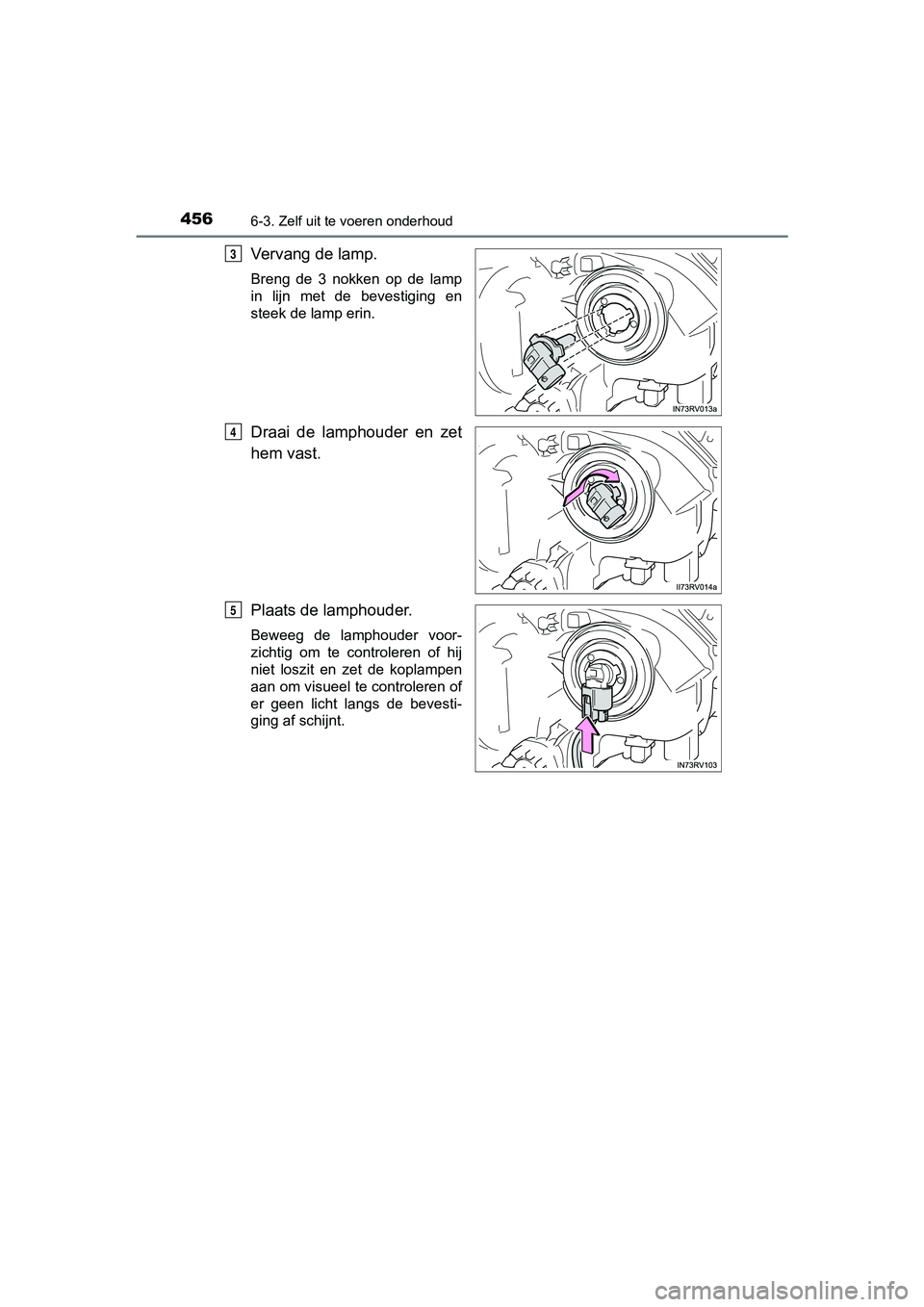

Vervang de lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Plaats de lamphouder.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
3
4
5
