2017 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

4176-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.
■Koelvloeistofreservoir
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
(→Blz. 540)
■
Koelvloeistofreservoir vermogensregeleenheid Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
(→Blz. 540)
■ Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardige hoog-
waardige koelvloeistof op basis van ethyleenglycol en organisch e zuren, zon-
der silicaat, amine, nitriet en boraat.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloei stof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreser-
voirs, de aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de dop nakijken en controleren op lekkages in het koels ysteem.
Koelvloeistof
1
2
3
1
2
3
RAV4-HV_OM_OM42B04E_(EE).book Page 417 Friday, August 5, 2016 4:24 PM

4186-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet z eker
bent van de staat ervan, laat dan uw auto nakijken door een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensre-
geleenheid niet.
Als het koelsysteem nog onder druk staat, kan hete koelvloeisto f uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of a nder ern-
stig letsel veroorzaken.
OPMERKING
■ Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede me ngver-
houding van water en antivries zorgt voor een goede smering, co rrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat h et de lak of
onderdelen aantast.
Radiateur en condensor
WAARSCHUWING
■ Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor n iet
aan, aangezien deze heet kunnen zijn.
■ Wanneer de elektrische koelventilatoren draaien
Steek uw handen niet in de motorruimte.
Wanneer het contact AAN staat, kunnen de elektrische koelventil atoren
automatisch worden ingeschakeld als de airconditioning wordt ingescha-
keld en/of als de koelvloeistoftemperatuur hoog is. Controleer of het contact
UIT staat als u in de buurt van de elektrische koelventilatoren of de grille
komt.
RAV4-HV_OM_OM42B04E_(EE).book Page 418 Friday, August 5, 2016 4:24 PM

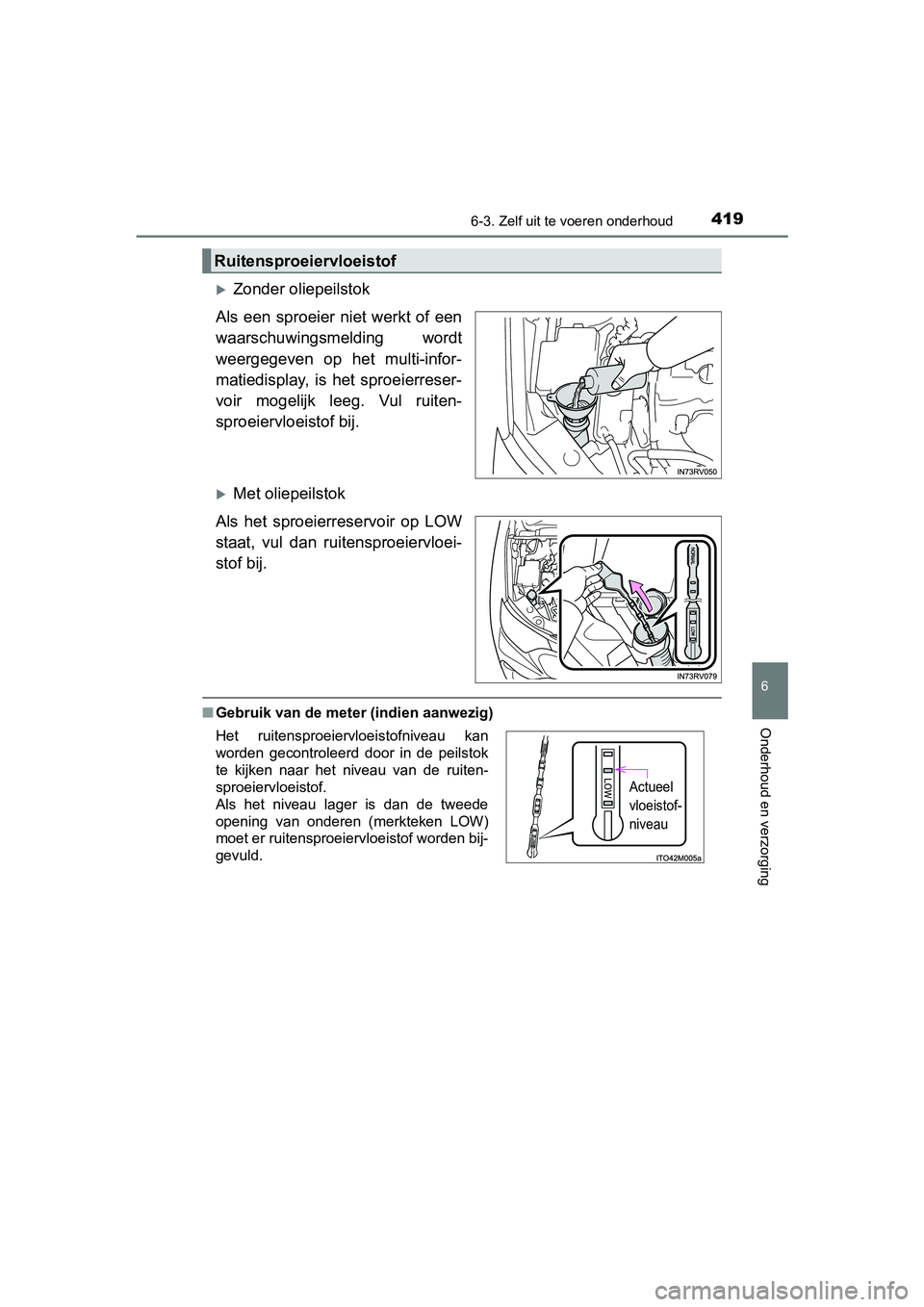

4196-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging
Zonder oliepeilstok
Als een sproeier niet werkt of een
waarschuwingsmelding wordt
weergegeven op het multi-infor-
matiedisplay, is het sproeierreser-
voir mogelijk leeg. Vul ruiten-
sproeiervloeistof bij.
Met oliepeilstok
Als het sproeierreservoir op LOW
staat, vul dan ruitensproeiervloei-
stof bij.
■ Gebruik van de meter (indien aanwezig)
Ruitensproeiervloeistof
Het ruitensproeiervloeistofniveau kan
worden gecontroleerd door in de peilstok
te kijken naar het niveau van de ruiten-
sproeiervloeistof.
Als het niveau lager is dan de tweede
opening van onderen (merkteken LOW)
moet er ruitensproeiervloeistof worden bij-
gevuld.
Actueel
vloeistof-
niveau
RAV4-HV_OM_OM42B04E_(EE).book Page 419 Friday, August 5, 2016 4:24 PM

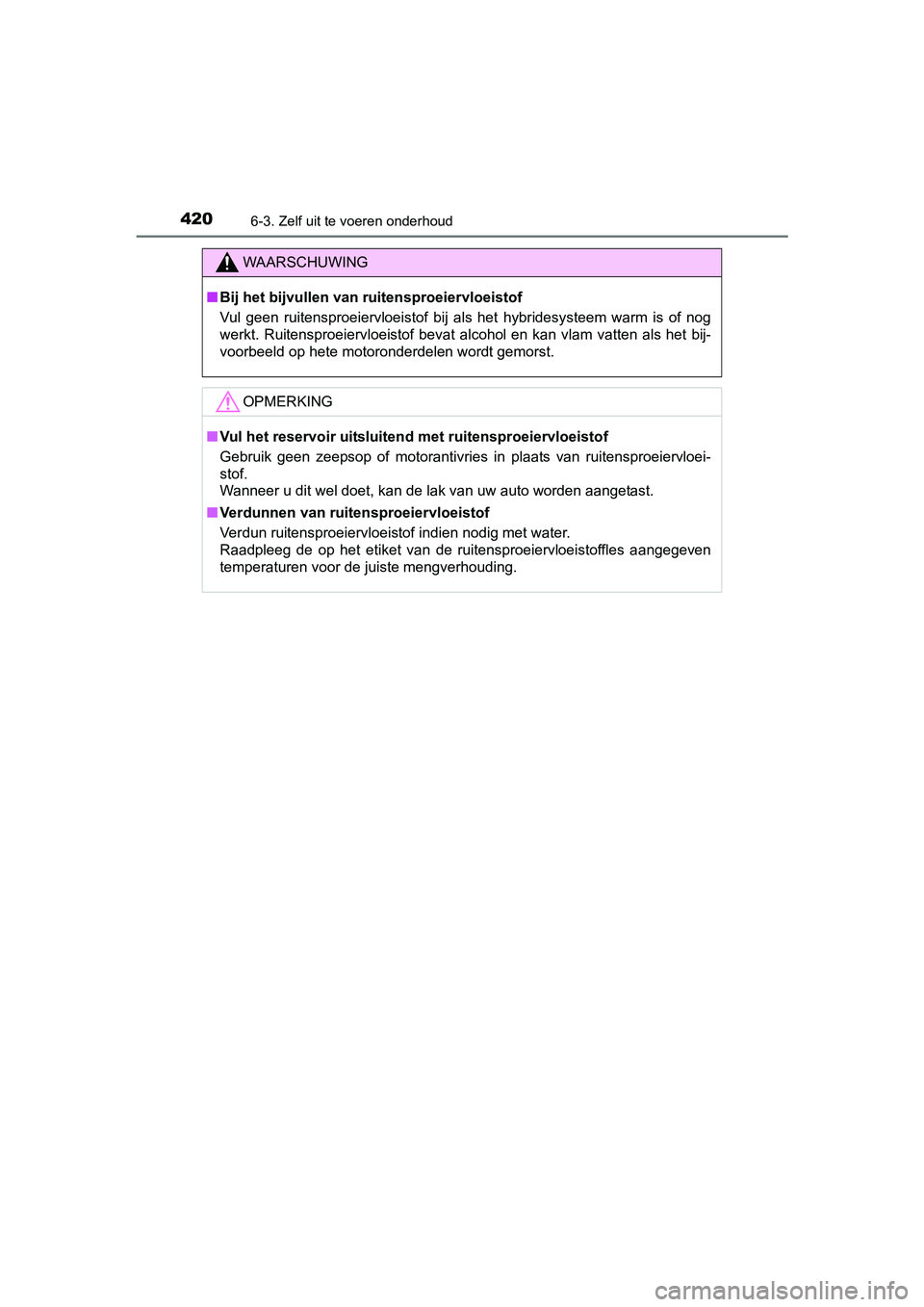

4206-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem war m is of nog
werkt. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■ Vul het reservoir uitsluitend m et ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast .
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles a angegeven
temperaturen voor de juiste mengverhouding.
RAV4-HV_OM_OM42B04E_(EE).book Page 420 Friday, August 5, 2016 4:24 PM

4216-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging
12V-accu
De 12V-accu bevindt zich links in
de bagageruimte.
Auto's met een volwaardig
reservewiel: Draai de knop van
beide clips om de achterste
afdekplaat te ontgrendelen.
Bij het controleren van de accuklemmen
Verwijder de achterste afdek-
plaat.
Plaats
Verwijderen van de afdekkap van de 12V-accu
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 421 Friday, August 5, 2016 4:24 PM

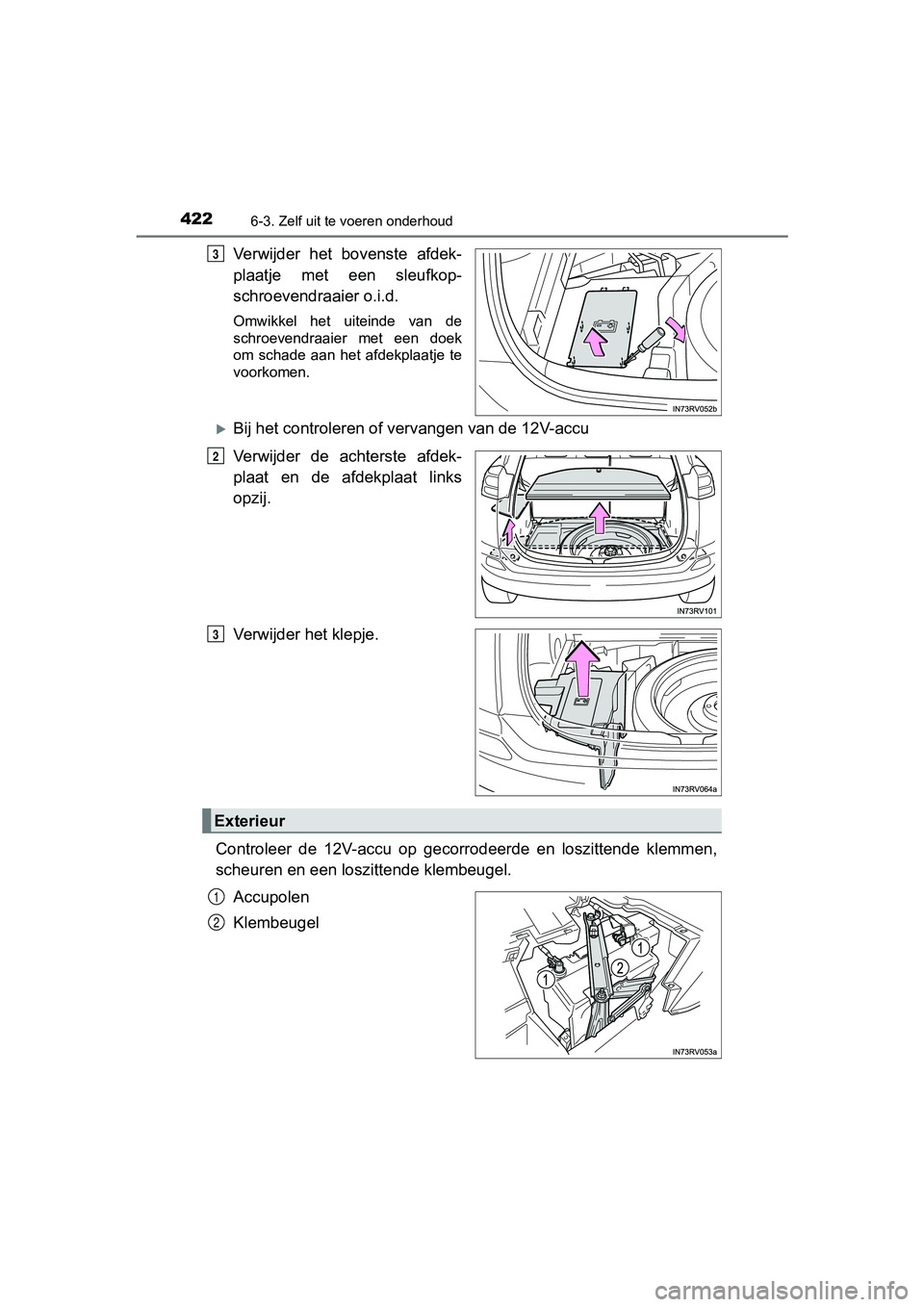

4226-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
Verwijder het bovenste afdek-
plaatje met een sleufkop-
schroevendraaier o.i.d.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan het afdekplaatje te
voorkomen.
Bij het controleren of vervangen van de 12V-accu
Verwijder de achterste afdek-
plaat en de afdekplaat links
opzij.
Verwijder het klepje.
Controleer de 12V-accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel. Accupolen
Klembeugel
3
2
3
Exterieur
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 422 Friday, August 5, 2016 4:24 PM

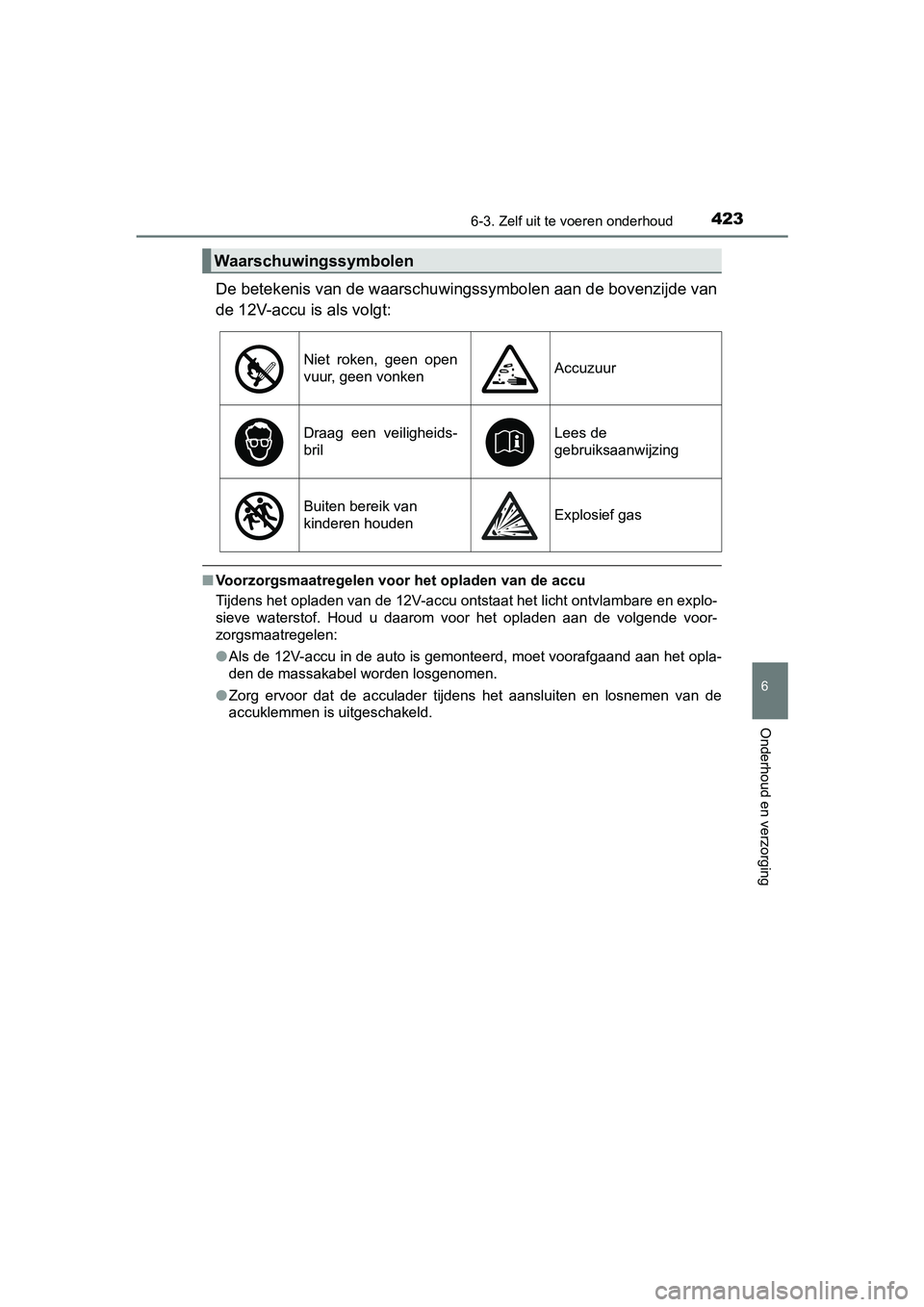

4236-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging
De betekenis van de waarschuwingssymbolen aan de bovenzijde van
de 12V-accu is als volgt:
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlamb are en explo-
sieve waterstof. Houd u daarom voor het opladen aan de volgende voor-
zorgsmaatregelen:
● Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opla-
den de massakabel worden losgenomen.
● Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de
accuklemmen is uitgeschakeld.
Waarschuwingssymbolen
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheids-
brilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
RAV4-HV_OM_OM42B04E_(EE).book Page 423 Friday, August 5, 2016 4:24 PM

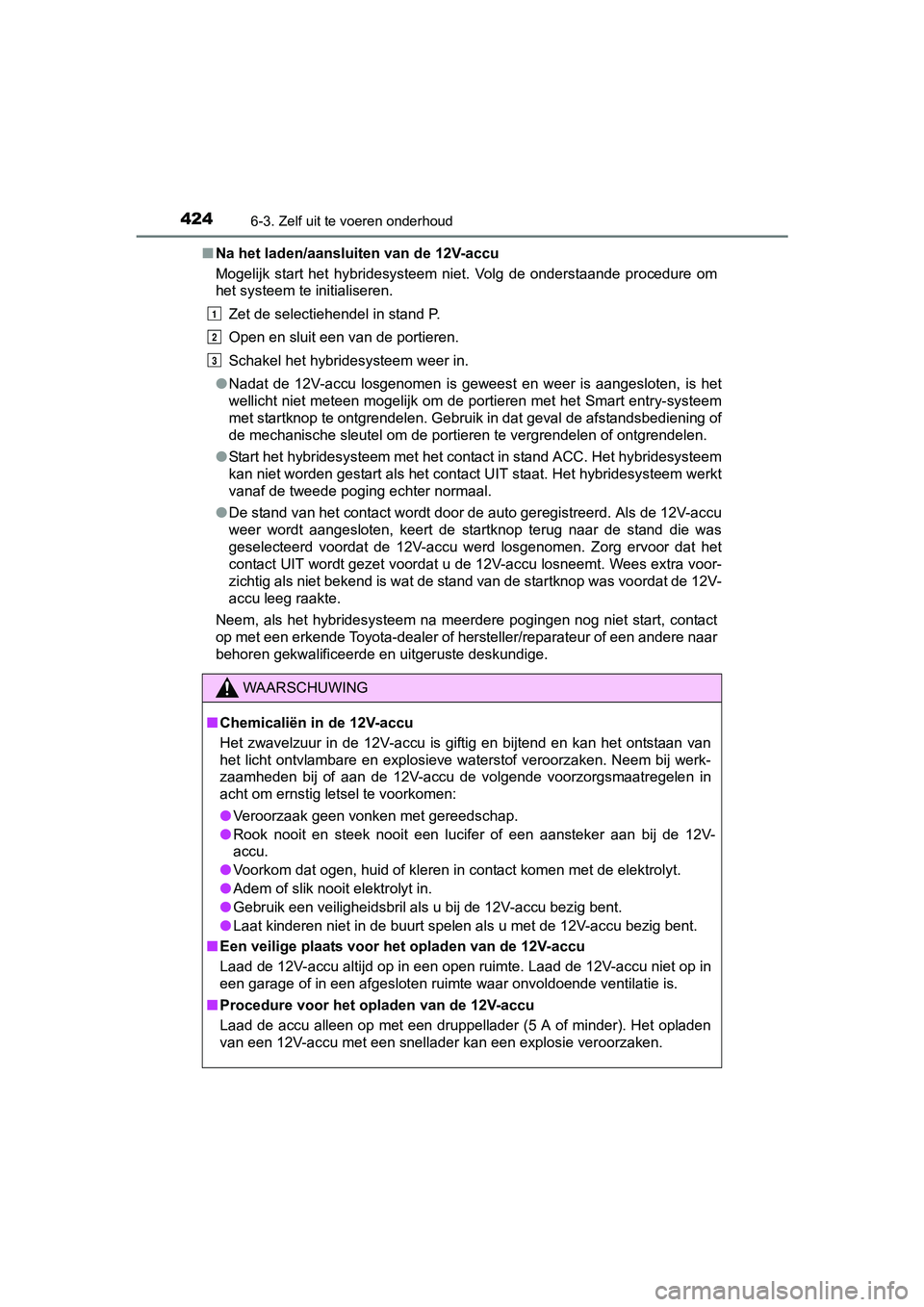

4246-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)■
Na het laden/aansluiten van de 12V-accu
Mogelijk start het hybridesysteem niet. Volg de onderstaande pr ocedure om
het systeem te initialiseren.
Zet de selectiehendel in stand P.
Open en sluit een van de portieren.
Schakel het hybridesysteem weer in.
● Nadat de 12V-accu losgenomen is geweest en weer is aangesloten, is het
wellicht niet meteen mogelijk om de portieren met het Smart entry-systeem
met startknop te ontgrendelen. Gebruik in dat geval de afstands bediening of
de mechanische sleutel om de portieren te vergrendelen of ontgr endelen.
● Start het hybridesysteem met het contact in stand ACC. Het hybr idesysteem
kan niet worden gestart als het contact UIT staat. Het hybrides ysteem werkt
vanaf de tweede poging echter normaal.
● De stand van het contact wordt door de auto geregistreerd. Als de 12V-accu
weer wordt aangesloten, keert de startknop terug naar de stand die was
geselecteerd voordat de 12V-accu werd losgenomen. Zorg ervoor dat het
contact UIT wordt gezet voordat u de 12V-accu losneemt. Wees ex tra voor-
zichtig als niet bekend is wat de stand van de startknop was vo ordat de 12V-
accu leeg raakte.
Neem, als het hybridesysteem na meerdere pogingen nog niet start, contact
op met een erkende Toyota-dealer of hersteller/reparateur of ee n andere naar
behoren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het o ntstaan van
het licht ontvlambare en explosieve waterstof veroorzaken. Neem bij werk-
zaamheden bij of aan de 12V-accu de volgende voorzorgsmaatregel en in
acht om ernstig letsel te voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-
accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektr olyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
● Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.
■ Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in
een garage of in een afgesloten ruimte waar onvoldoende ventila tie is.
■ Procedure voor het o pladen van de 12V-accu
Laad de accu alleen op met een druppellader (5 A of minder). He t opladen
van een 12V-accu met een snellader kan een explosie veroorzaken .
1
2
3
