2017 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

4977-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen

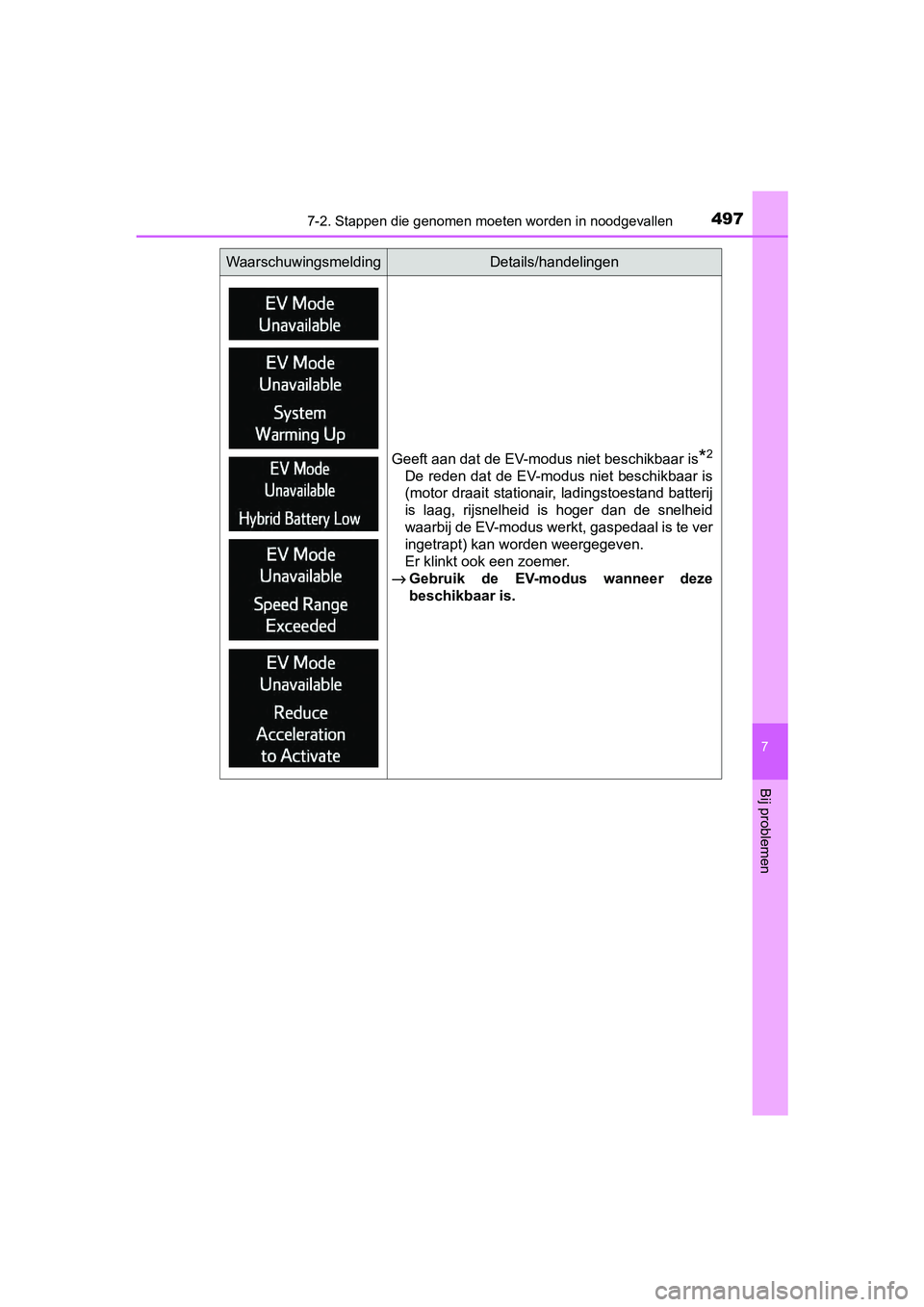

Geeft aan dat de EV-modus niet beschikbaar is*2
De reden dat de EV-modus niet beschikbaar is
(motor draait stationair, ladingstoestand batterij
is laag, rijsnelheid is hoger dan de snelheid
waarbij de EV-modus werkt, gaspedaal is te ver
ingetrapt) kan worden weergegeven.
Er klinkt ook een zoemer.
→ Gebruik de EV-modus wanneer deze
beschikbaar is.
WaarschuwingsmeldingDetails/handelingen
RAV4-HV_OM_OM42B04E_(EE).book Page 497 Friday, August 5, 2016 4:24 PM

4987-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
*1: Wordt gedurende ongeveer 6 seconden weergegeven
*2: Werkingsvoorwaarden EV-modus ( →Blz. 235).

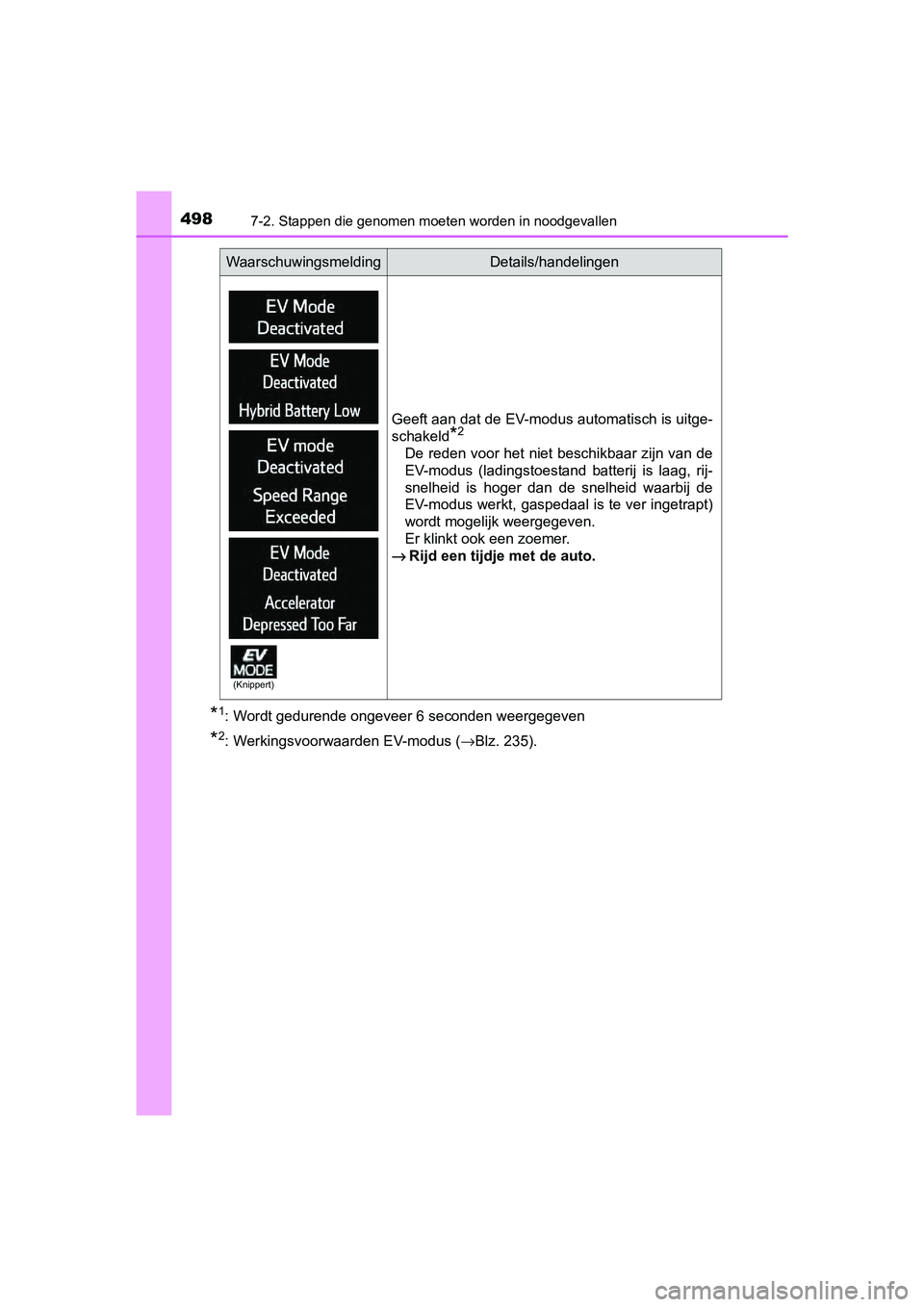

Geeft aan dat de EV-modus automatisch is uitge-
schakeld
*2
De reden voor het niet beschikbaar zijn van de
EV-modus (ladingstoestand batterij is laag, rij-
snelheid is hoger dan de snelheid waarbij de
EV-modus werkt, gaspedaal is te ver ingetrapt)
wordt mogelijk weergegeven.
Er klinkt ook een zoemer.
→ Rijd een tijdje met de auto.
WaarschuwingsmeldingDetails/handelingen
(Knippert)
RAV4-HV_OM_OM42B04E_(EE).book Page 498 Friday, August 5, 2016 4:24 PM

4997-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Zoemer
interieurZoemer
exterieurWaarschuwingsmeldingDetails/handelingen
Een
keer⎯
De elektronische sleutel wordt
niet gesignaleerd als gepro-
beerd wordt het hybridesys-
teem te starten.
→ Start het hybridesysteem
met de elektronische sleu-
tel in de buurt.
Een
keer3 keer
De elektronische sleutel
bevond zich buiten de auto en
er werd een ander portier dan
het bestuurdersportier geopend
en gesloten terwijl het contact
niet UIT stond.
→Neem de elektronische
sleutel weer mee in de
auto.
Het bestuurdersportier werd
geopend en gesloten terwijl de
elektronische sleutel zich niet in
de auto bevond, de selectie-
hendel in stand P stond en het
contact niet UIT stond.
→Zet het contact UIT of
neem de elektronische
sleutel mee in de auto.
Een
keer
Continu
(5
secon-
den)
Er werd geprobeerd de auto te
verlaten met de elektronische
sleutel en de portieren te ver-
grendelen zonder het contact
eerst UIT te zetten terwijl de
selectiehendel in stand P stond.
→Zet het contact UIT en ver-
grendel de portieren op-
nieuw.
(Knippert)
(Knippert)
(Afwisselend weergegeven)
(Knippert)
RAV4-HV_OM_OM42B04E_(EE).book Page 499 Friday, August 5, 2016 4:24 PM

5007-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
9 keer⎯
Er is geprobeerd om te rijden
terwijl de gewone sleutel zich
niet in de auto bevond.
→Ga na of de elektronische
sleutel zich in de auto
bevindt.
Con-
tinu⎯
Het bestuurdersportier werd
geopend terwijl de selectiehen-
del niet in stand P stond en het
contact niet UIT stond.
→Zet de selectiehendel in
stand P.
Con-
tinuCon-
tinu
Het bestuurdersportier werd
geopend en gesloten terwijl de
elektronische sleutel zich niet in
de auto bevond, de selectie-
hendel niet in stand P stond en
het contact niet UIT stond.
→Zet de selectiehendel in
stand P.
→ Neem de elektronische
sleutel weer mee in de
auto.
Een
keer
Continu
(5
secon-
den)
Er is geprobeerd de portieren te
vergrendelen met het Smart
entry-systeem en startknop ter-
wijl de elektronische sleutel
zich nog in de auto bevond.
→Neem de elektronische
sleutel uit de auto en ver-
grendel de portieren
opnieuw.
Zoemer
interieurZoemer
exterieurWaarschuwingsmeldingDetails/handelingen
(Knippert)
(Knippert)
(Afwisselend weergegeven)
(Knippert)
(Knippert)
RAV4-HV_OM_OM42B04E_(EE).book Page 500 Friday, August 5, 2016 4:24 PM

5017-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen

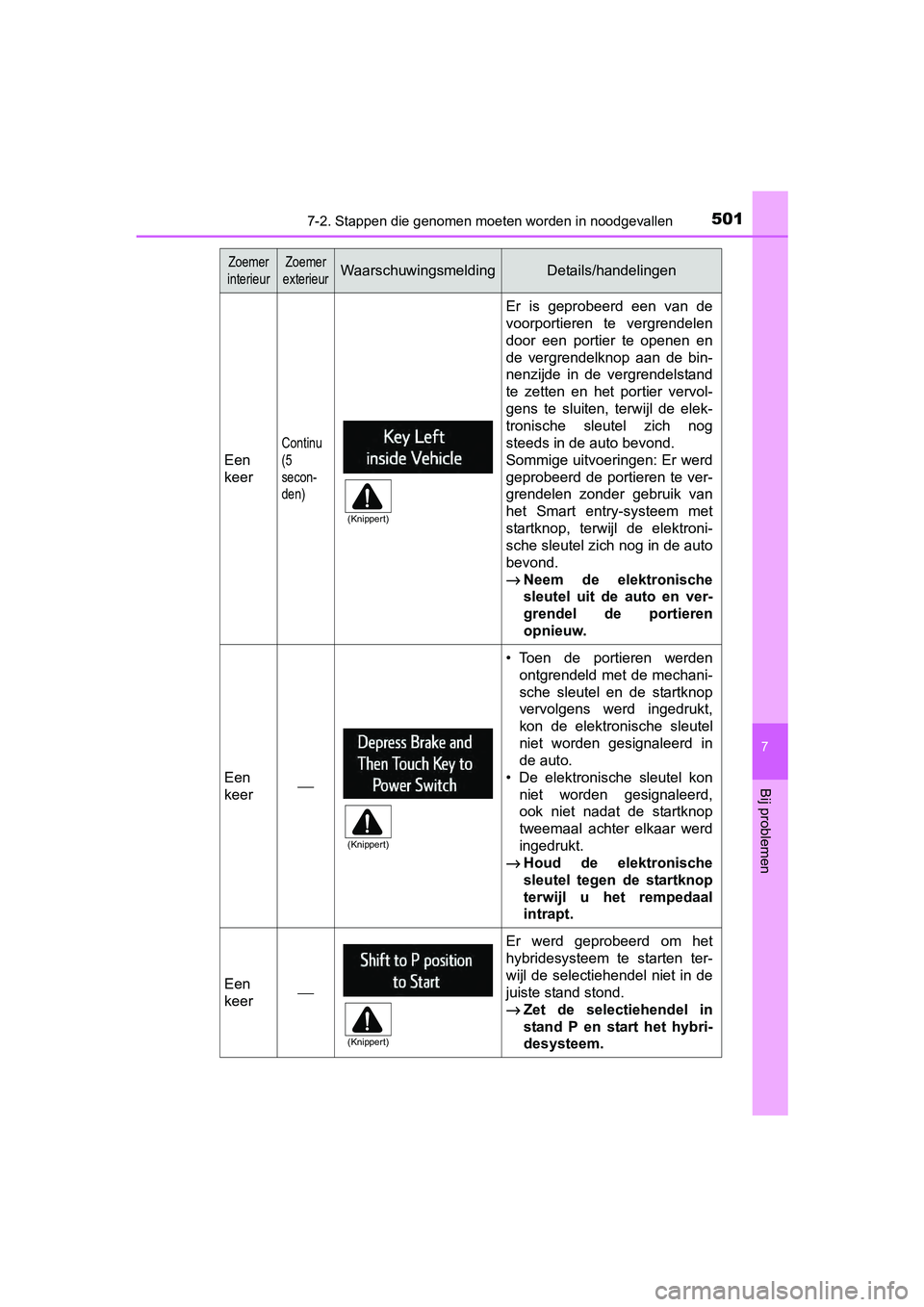

Een
keer
Continu
(5
secon-
den)
Er is geprobeerd een van de
voorportieren te vergrendelen
door een portier te openen en
de vergrendelknop aan de bin-
nenzijde in de vergrendelstand
te zetten en het portier vervol-
gens te sluiten, terwijl de elek-
tronische sleutel zich nog
steeds in de auto bevond.
Sommige uitvoeringen: Er werd
geprobeerd de portieren te ver-
grendelen zonder gebruik van
het Smart entry-systeem met
startknop, terwijl de elektroni-
sche sleutel zich nog in de auto
bevond.
→Neem de elektronische
sleutel uit de auto en ver-
grendel de portieren
opnieuw.
Een
keer⎯
• Toen de portieren werden
ontgrendeld met de mechani-
sche sleutel en de startknop
vervolgens werd ingedrukt,
kon de elektronische sleutel
niet worden gesignaleerd in
de auto.
• De elektronische sleutel kon niet worden gesignaleerd,
ook niet nadat de startknop
tweemaal achter elkaar werd
ingedrukt.
→ Houd de elektronische
sleutel tegen de startknop
terwijl u het rempedaal
intrapt.
Een
keer⎯
Er werd geprobeerd om het
hybridesysteem te starten ter-
wijl de selectiehendel niet in de
juiste stand stond.
→Zet de selectiehendel in
stand P en start het hybri-
desysteem.
Zoemer
interieurZoemer
exterieurWaarschuwingsmeldingDetails/handelingen
(Knippert)
(Knippert)
(Knippert)
RAV4-HV_OM_OM42B04E_(EE).book Page 501 Friday, August 5, 2016 4:24 PM

5027-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
⎯⎯

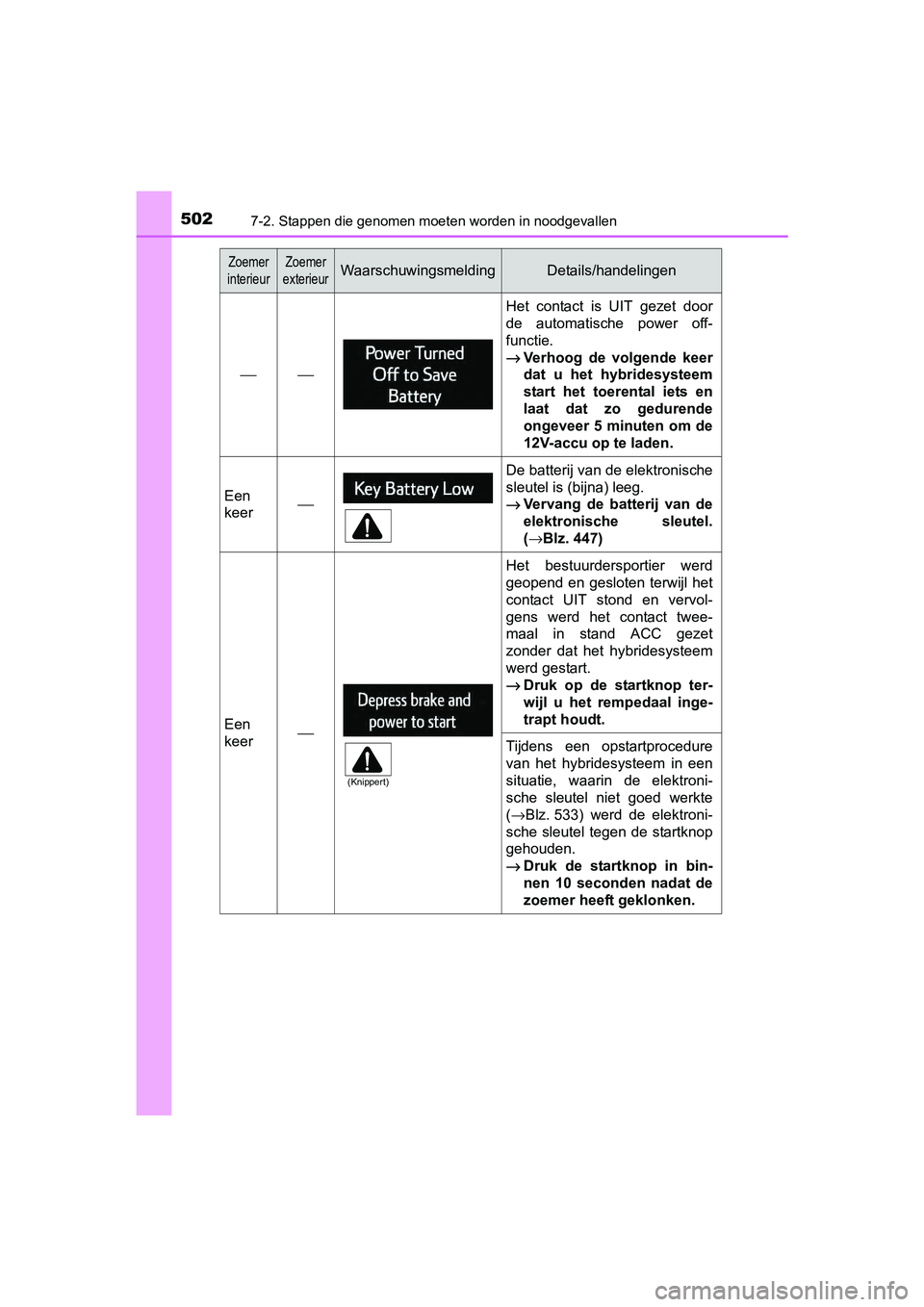

Het contact is UIT gezet door
de automatische power off-
functie.
→Verhoog de volgende keer
dat u het hybridesysteem
start het toerental iets en
laat dat zo gedurende
ongeveer 5 minuten om de
12V-accu op te laden.
Een
keer⎯
De batterij van de elektronische
sleutel is (bijna) leeg.
→Vervang de batterij van de
elektronische sleutel.
(→Blz. 447)
Een
keer⎯
Het bestuurdersportier werd
geopend en gesloten terwijl het
contact UIT stond en vervol-
gens werd het contact twee-
maal in stand ACC gezet
zonder dat het hybridesysteem
werd gestart.
→ Druk op de startknop ter-
wijl u het rempedaal inge-
trapt houdt.
Tijdens een opstartprocedure
van het hybridesysteem in een
situatie, waarin de elektroni-
sche sleutel niet goed werkte
(→Blz. 533) werd de elektroni-
sche sleutel tegen de startknop
gehouden.
→ Druk de startknop in bin-
nen 10 seconden nadat de
zoemer heeft geklonken.
Zoemer
interieurZoemer
exterieurWaarschuwingsmeldingDetails/handelingen
(Knippert)
RAV4-HV_OM_OM42B04E_(EE).book Page 502 Friday, August 5, 2016 4:24 PM

5037-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen

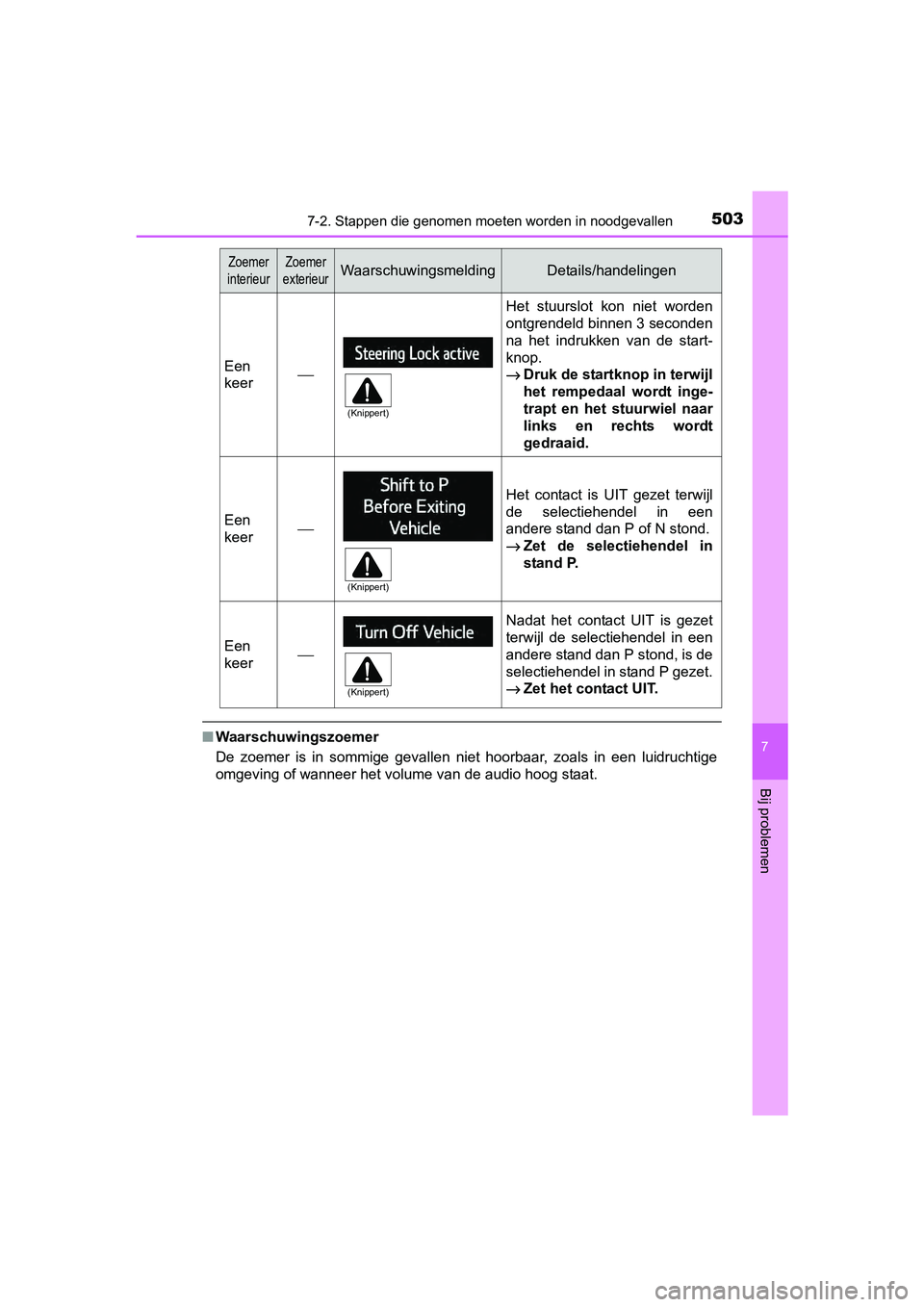

■Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een lu idruchtige
omgeving of wanneer het volume van de audio hoog staat.
Een
keer⎯
Het stuurslot kon niet worden
ontgrendeld binnen 3 seconden
na het indrukken van de start-
knop.
→ Druk de startknop in terwijl
het rempedaal wordt inge-
trapt en het stuurwiel naar
links en rechts wordt
gedraaid.
Een
keer⎯
Het contact is UIT gezet terwijl
de selectiehendel in een
andere stand dan P of N stond.
→Zet de selectiehendel in
stand P.
Een
keer⎯
Nadat het contact UIT is gezet
terwijl de selectiehendel in een
andere stand dan P stond, is de
selectiehendel in stand P gezet.
→Zet het contact UIT.
Zoemer
interieurZoemer
exterieurWaarschuwingsmeldingDetails/handelingen
(Knippert)
(Knippert)
(Knippert)
RAV4-HV_OM_OM42B04E_(EE).book Page 503 Friday, August 5, 2016 4:24 PM

5047-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)

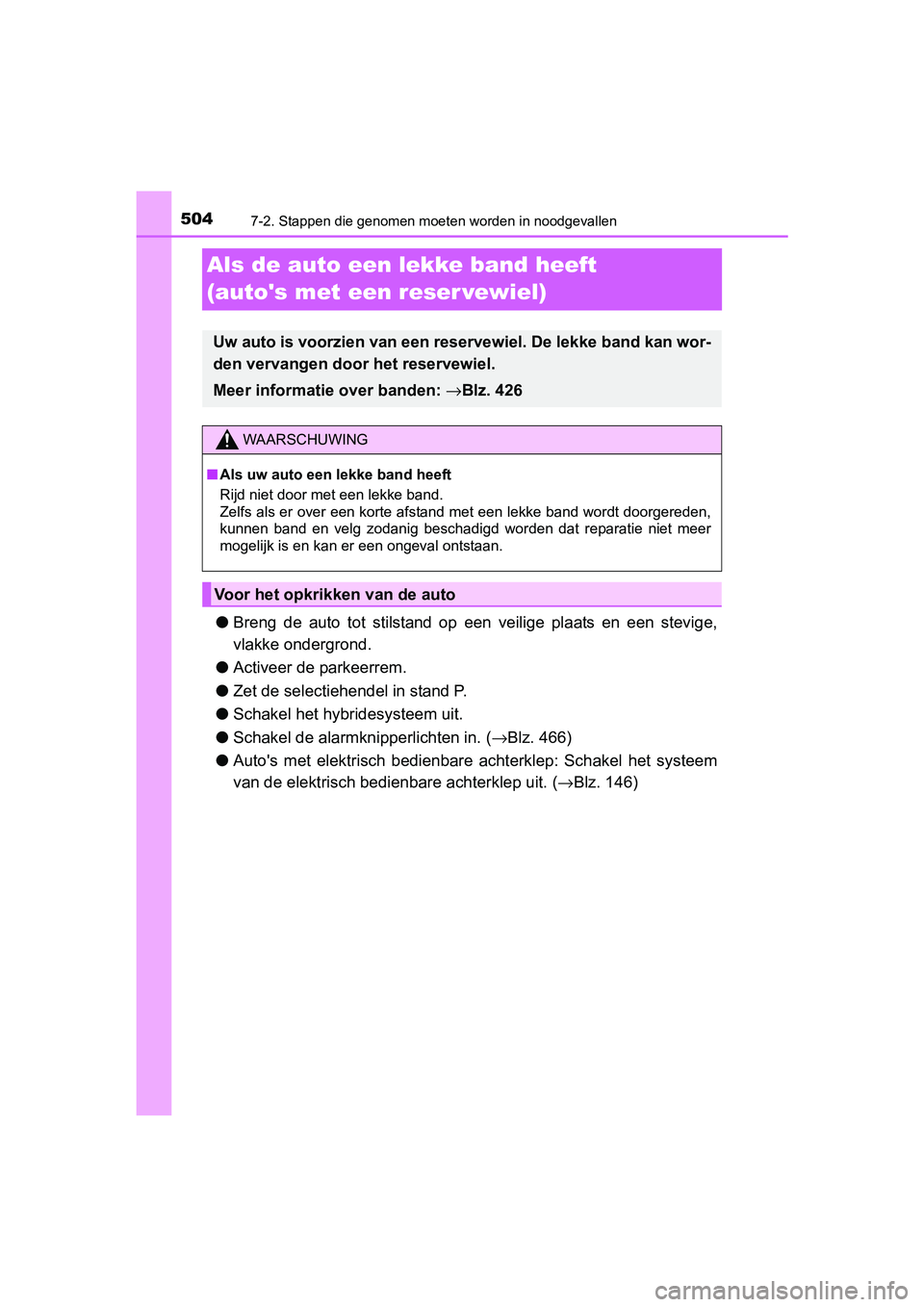

Als de auto een lekke band heeft
(auto's met een reser vewiel)
●Breng de auto tot stilstand op een veilige plaats en een stevig e,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehe ndel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmknipperlichten in. ( →Blz. 466)
● Auto's met elektrisch bedienbare achterklep: Schakel het systee m
van de elektrisch bedie nbare achterklep uit. (→ Blz. 146)
Uw auto is voorzien van een reservewiel. De lekke band kan wor-
den vervangen door het reservewiel.
Meer informatie over banden: →Blz. 426
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie nie t meer
mogelijk is en kan er een ongeval ontstaan.
Voor het opkrikken van de auto
RAV4-HV_OM_OM42B04E_(EE).book Page 504 Friday, August 5, 2016 4:24 PM
