2017 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

3294-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)
In Oekraïne verkochte auto's
WAARSCHUWING
■Omgaan met de radarsensor
In de linker- en rechterzijde van de achterbumper van de auto w ordt respec-
tievelijk één Blind Spot Monitor-sensor geplaatst. Houd u aan het volgende
om ervoor te zorgen dat de Blind Spot Monitor goed werkt.
● Stel de sensor en de omgeving van de sensor op de bumper niet bloot aan
krachtige schokken. Als de sensor ook maar iets wordt verplaats t, werkt
het systeem mogelijk niet meer goed en worden auto's die binnen het
detectiegebied komen mogelijk niet meer gesignaleerd. Als de se nsor en
de omgeving van de sensor aan krachtige schokken zijn blootgest eld,
moet het desbetreffende gedeelte van de auto altijd worden geco ntroleerd
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Neem de sensor niet uit elkaar.
● Monteer geen accessoires op de sensor of het omliggende gebied op de
bumper en plak er geen stickers op.
● Breng geen wijzigingen aan de sensor of het omliggende gebied op de
bumper aan.
● Breng geen andere kleur lak dan een officiële Toyota-kleur aan op de ach-
terbumper.
● Houd de sensor en zijn omgeving op de
bumper te allen tijde schoon.
RAV4-HV_OM_OM42B04E_(EE).book Page 329 Friday, August 5, 2016 4:24 PM

3304-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42B04E_(EE)
De Blind Spot Monitor maakt gebruik van radarsensoren om auto's te
signaleren die in een aangrenzende rijstrook rijden in het gebi ed dat
niet in de buitenspiegel is te zien (de dode hoek) en brengt de
bestuurder hiervan op de hoogte via de indicator in de buitensp iegel.
Hieronder staat de dode hoek aangegeven waarin auto's kunnen wor-
den gesignaleerd.
Het detectiegebied reikt tot: Ongeveer 3,5 m vanaf de zij-
kant van de auto
De eerste 0,5 m vanaf de zijkant
van de auto bevindt zich buiten het
detectiegebied
Ongeveer 3 m achter de achter-
bumper
Ongeveer 1 m vóór de achter-
bumper
De Blind Spot Monitor-functie
Detectiegebieden Blind Spot Monitor
1
2
3
RAV4-HV_OM_OM42B04E_(EE).book Page 330 Friday, August 5, 2016 4:24 PM

3314-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)
■De Blind Spot Monitor-functie werkt wanneer
●Het Blind Spot Monitor-systeem is ingeschakeld
● De rijsnelheid hoger is dan ongeveer 16 km/h
■ De Blind Spot Monitor signaleert een auto wanneer
●Een auto in een aangrenzende rijstrook uw auto inhaalt.
● Een andere auto binnen het detectiegebied komt wanneer deze van rij-
strook wisselt.
■ Omstandigheden waaronder de Blind Spot Monitor-functie een auto niet
signaleert
De Blind Spot Monitor-functie is niet ontworpen om de volgende typen voer-
tuigen en/of objecten te signaleren:
● Kleine motorfietsen, fietsen, voetgangers, enz.
*
●Tegemoetkomende auto's
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbar e stil-
staande objecten
*
● Auto's achter u die op dezelfde rijstrook rijden*
●Auto's die 2 rijstroken van uw auto verwijderd zijn*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto e n/of object
gesignaleerd.
WAARSCHUWING
■ Waarschuwingen met betrekking tot het gebruik van het systeem
De bestuurder is volledig verantwoordelijk voor een veilig rijgedrag. Rijd
altijd veilig en houd rekening met de omgeving.
De Blind Spot Monitor-functie is een aanvullend systeem dat de bestuurder
waarschuwt voor een auto in de dode hoek. Vertrouw niet blindel ings op de
Blind Spot Monitor-functie. De functie kan niet beoordelen of u veilig van rij-
strook kunt wisselen. Wanneer u alleen op de functie vertrouwt, kunnen
zich ongevallen voordoen die tot ernstig letsel kunnen leiden.
Afhankelijk van de omstandigheden werkt het systeem mogelijk ni et goed.
Daarom dient de bestuurder altijd zelf visueel de veiligheid te controleren.
RAV4-HV_OM_OM42B04E_(EE).book Page 331 Friday, August 5, 2016 4:24 PM

3324-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42B04E_(EE)■
Omstandigheden waaronder de Blind Spot Monitor-functie mogelijk niet
goed werkt
● Onder de volgende omstandigheden signaleert de Blind Spot Monitor-func-
tie auto's mogelijk niet correct:
• Onder slechte weersomstandigheden, bijvoorbeeld bij zware rege nval,
mist en sneeuw
• Wanneer er ijs of modder e.d. op de achterbumper zit
• Bij het rijden op een nat wegdek als gevolg van regen, plassen op de
weg, enz.
• Bij een duidelijk verschil in snelheid tussen uw auto en de au to die binnen
het detectiegebied komt
• Wanneer een auto zich bij stilstand in het detectiegebied bevi ndt en in dat
gebied blijft wanneer uw auto accelereert
• Bij het op- of afrijden van opeenvolgende steile hellingen, zo als heuvels,
een daling in de weg, enz.
• Wanneer meerdere auto's naderen met slechts weinig ruimte tuss en elke
auto
• Wanneer de rijstroken breed zijn en de auto in de volgende rij strook te
ver van uw auto vandaan is
• Wanneer de auto die binnen het detectiegebied komt met ongevee r
dezelfde snelheid rijdt als uw auto
• Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het detectiegebied komt
• Direct nadat het Blind Spot Monitor-systeem is ingeschakeld
• Bij het rijden met een aanhangwagen (met trekhaak)
• Wanneer voorwerpen zoals een fietsendrager op de achterzijde v an de
auto zijn gemonteerd.
● Onder de volgende omstandigheden is de kans dat de Blind Spot M onitor-
functie onnodig een auto en/of object signaleert groter:
• Wanneer er slechts weinig ruimte zit tussen uw auto en een van grail,
muur, enz.
• Wanneer er slechts weinig ruimte zit tussen uw auto en een aut o achter u
• Wanneer rijstroken smal zijn en een auto die 2 rijstroken van uw auto ver-
wijderd is binnen het detectiegebied komt
• Wanneer voorwerpen zoals een fietsendrager op de achterzijde v an de
auto zijn gemonteerd
RAV4-HV_OM_OM42B04E_(EE).book Page 332 Friday, August 5, 2016 4:24 PM

3334-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)
De Rear Crossing Traffic Alert werkt wanneer de achteruitversnelling
is ingeschakeld. Hij kan andere auto's signaleren die van rechts of
links achter naderen. Hij maakt gebruik van radarsensoren om de
bestuurder te waarschuwen voor de aanwezigheid van andere auto's:
de indicatoren in de buitenspiegels gaan knipperen en er klinkt een
zoemer.
De Rear Crossing Traffic Alert-functie
Naderende auto's Detectiegebieden12
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
De bestuurder is volledig verantwoordelijk voor een veilig rijgedrag. Rijd
altijd veilig en houd rekening met de omgeving.
De Rear Crossing Traffic Alert-functie dient slechts ter onders teuning, ver-
trouw daarom niet uitsluitend op dit systeem. Ook bij gebruik v an de Rear
Crossing Traffic Alert-functie dient de bestuurder altijd voorz ichtig te zijn bij
het achteruitrijden. U dient als bestuurder zelf de omgeving achter uw auto
visueel te controleren en voordat u achteruitrijdt te controleren of zich geen
voetgangers, andere voertuigen, enz. achter de auto bevinden. H et niet in
acht nemen van de voorzorgsmaatregelen kan resulteren in ernsti g letsel.
Afhankelijk van de omstandigheden werkt het systeem mogelijk ni et goed.
Daarom dient de bestuurder altijd zelf visueel de veiligheid te controleren.
RAV4-HV_OM_OM42B04E_(EE).book Page 333 Friday, August 5, 2016 4:24 PM

3344-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42B04E_(EE)
Hieronder staan de gebieden aangegeven waarin auto's kunnen wor-
den gesignaleerd.
Om ervoor te zorgen dat de bestu urder een consistente reactietijd
heeft, kan de zoemer een waarschuwing geven voor snellere auto' s
die verder weg zijn.
Bijvoorbeeld:
■ De Rear Crossing Traffic Alert-functie werkt wanneer
●Het Blind Spot Monitor-systeem is ingeschakeld.
● De selectiehendel in stand R staat.
● De rijsnelheid lager is dan ongeveer 8 km/h.
● De rijsnelheid van de naderende auto tussen ongeveer 8 km/h en 28 km/h
ligt.
De detectiegebieden van de Rear C rossing Traffic Alert-functie
Naderende autoSnelheid
Afstand waar-
schuwing
(bij benadering)
Snel28 km/h20 m
Langzaam8 km/h5,5 m
1
RAV4-HV_OM_OM42B04E_(EE).book Page 334 Friday, August 5, 2016 4:24 PM

3354-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)■
Omstandigheden waaronder de Rear Crossing Traffic Alert-functie een
auto niet signaleert
De Rear Crossing Traffic Alert-functie is niet ontworpen om de volgende
typen voertuigen en/of objecten te signaleren:
● Kleine motorfietsen, fietsen, voetgangers, enz.
*
●Voertuigen die van direct achter de auto naderen
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbar e stil-
staande objecten
*
● Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
●Voertuigen die achteruit inparke ren in de parkeerruimtes naast uw auto*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto e n/of object
gesignaleerd.
■ Omstandigheden waaronder de Rear Crossing Traffic Alert-functie
mogelijk niet goed werkt
Onder de volgende omstandigheden signaleert de Rear Crossing Tr affic
Alert-functie auto's mogelijk niet correct:
● Wanneer er ijs of modder e.d. op de achterbumper zit
● Onder slechte weersomstandigheden, bijvoorbeeld bij zware regen val, mist
en sneeuw
● Wanneer er continu meerdere auto's naderen
● Parkeren onder een kleine hoek
● Wanneer een auto met hoge snelheid nadert
● Bij het parkeren op een steile helling, zoals heuvels, een dali ng in de weg,
enz.
● Direct nadat het Blind Spot Monitor-systeem is ingeschakeld
● Direct nadat het hybridesysteem is gestart terwijl de Blind Spo t Monitor is
ingeschakeld
● Bij het rijden met een aanhangwagen
● Voertuigen die niet kunnen worden
waargenomen door de sensoren als
gevolg van obstakels
RAV4-HV_OM_OM42B04E_(EE).book Page 335 Friday, August 5, 2016 4:24 PM

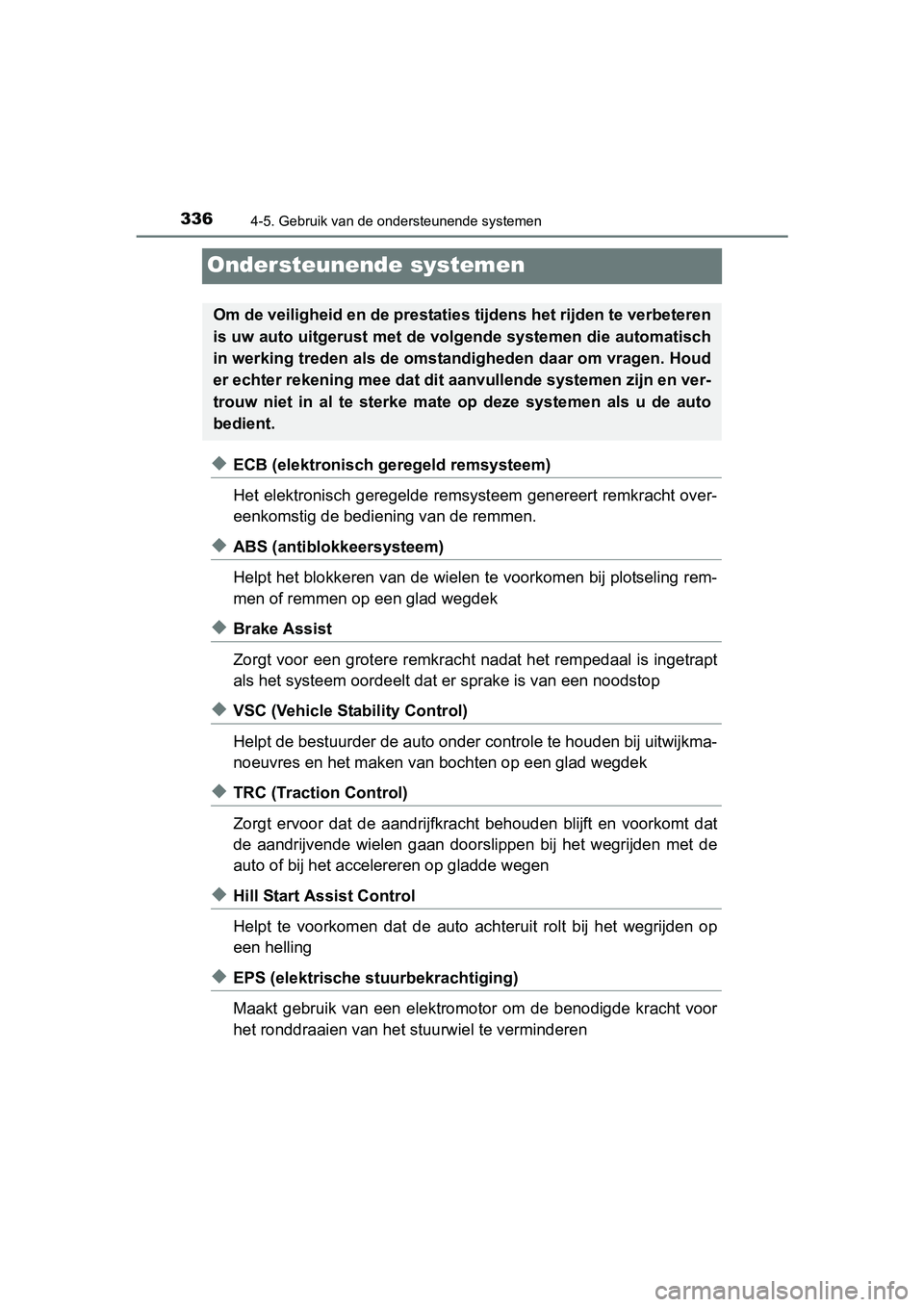

3364-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42B04E_(EE)
Ondersteunende systemen
◆ECB (elektronisch geregeld remsysteem)
Het elektronisch geregelde remsysteem genereert remkracht over-
eenkomstig de bediening van de remmen.
◆ABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te voorkomen bij plotseling r em-
men of remmen op een glad wegdek
◆Brake Assist
Zorgt voor een grotere remkracht nadat het rempedaal is ingetra pt
als het systeem oordeelt dat er sprake is van een noodstop
◆VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder controle te houden bij uitwij kma-
noeuvres en het maken van bochten op een glad wegdek
◆TRC (Traction Control)
Zorgt ervoor dat de aandrijfkrac ht behouden blijft en voorkomt dat
de aandrijvende wielen gaan doorslippen bij het wegrijden met d e
auto of bij het accelereren op gladde wegen
◆Hill Start Assist Control
Helpt te voorkomen dat de auto achteruit rolt bij het wegrijden op
een helling
◆EPS (elektrische stuurbekrachtiging)
Maakt gebruik van een elektromo tor om de benodigde kracht voor
het ronddraaien van het stuu rwiel te verminderen
Om de veiligheid en de prestaties tijdens het rijden te verbete ren
is uw auto uitgerust met de volgende systemen die automatisch
in werking treden als de omsta ndigheden daar om vragen. Houd
er echter rekening mee dat dit aanvullende systemen zijn en ver -
trouw niet in al te sterke mate op deze systemen als u de auto
bedient.
RAV4-HV_OM_OM42B04E_(EE).book Page 336 Friday, August 5, 2016 4:24 PM
