14Overzicht
RAV4-HV_OM_OM42B04E_(EE)
■Dashboard (auto's met linkse besturing)
Startknop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 229
Starten van het hybridesysteem/wijzigen van de modi . Blz. 229, 230
Noodstop van het hybridesysteem . . . . . . . . . . . . . . . . . . . . Blz. 467
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . Blz. 530
Waarschuwingsmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 499
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 237
Wijzigen van de schakelstand . . . . . . . . . . . . . . . . . . . . . . . . Blz. 237
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . Blz. 468
Als de selectiehendel niet in een andere stand kan
worden gezet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 241
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 106
Aflezen van de tellers/instellen van de helderheid van
de dashboardverlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 106
Waarschuwingslampjes/controlelampjes . . . . . . . . . . . . . . . . Blz. 102
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . Blz. 475
Multi-informatiedisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 110
Energiemonitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 114
Als de waarschuwingsmeldingen worden weergegeven . . . . Blz. 4831
2
3
4
RAV4-HV_OM_OM42B04E_(EE).book P age 14 Friday, August 5, 2016 4:24 PM

21Overzicht
RAV4-HV_OM_OM42B04E_(EE)
■Dashboard (auto's met rechtse besturing)
Startknop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 229
Starten van het hybridesysteem/wijzigen van de modi . Blz. 229, 230
Noodstop van het hybridesysteem . . . . . . . . . . . . . . . . . . . . Blz. 467
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . Blz. 530
Waarschuwingsmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 499
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 237
Wijzigen van de schakelstand . . . . . . . . . . . . . . . . . . . . . . . . Blz. 237
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . Blz. 468
Als de selectiehendel niet in een andere stand kan
worden gezet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 241
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 106
Aflezen van de tellers/instellen van de helderheid van
de dashboardverlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 106
Waarschuwingslampjes/controlelampjes . . . . . . . . . . . . . . . . Blz. 102
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . Blz. 475
Multi-informatiedisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 110
Energiemonitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 114
Als de waarschuwingsmeldingen worden weergegeven . . . . Blz. 4831
2
3
4
RAV4-HV_OM_OM42B04E_(EE).book P age 21 Friday, August 5, 2016 4:24 PM

781-2. Hybridesysteem
RAV4-HV_OM_OM42B04E_(EE)
■Regeneratief remmen
In de volgende situaties wordt kinetische energie omgezet in elektrische
energie en wordt er een afremmingskracht gegenereerd terwijl tegelijkertijd
het batterijpakket (tractiebatterij) wordt opgeladen.
●Het gaspedaal wordt losgelaten terwijl de selectiehendel in sta nd D of S
staat.
● Het rempedaal wordt ingetrapt terwijl de selectiehendel in stan d D of S
staat.
■ Controlelampje EV-modus
■ Omstandigheden waarin de benzinemotor mogelijk niet wordt uitge scha-
keld
De benzinemotor wordt automatisch gestart en uitgeschakeld. De benzine-
motor stopt echter mogelijk niet automatisch onder de volgende omstandig-
heden:
● Tijdens de opwarmfase van de benzinemotor
● Tijdens het opladen van het batterijpakket (tractiebatterij)
● Als de temperatuur van het batterijpakket (tractiebatterij) hoo g of laag is
● Als de verwarming is ingeschakeld
■ Opladen van het batterijpakket (tractiebatterij)
Omdat het batterijpakket (tractiebatterij) indien nodig door de benzinemotor
wordt opgeladen, hoeft het niet door een externe bron te worden opgeladen.
Als de auto echter gedurende lange tijd wordt geparkeerd, wordt het batte-
rijpakket (tractiebatterij) langzaam ontladen. Daarom moet u ervoor zorgen
dat er elke paar maanden gedurende minimaal 30 minuten of 16 km met de
auto wordt gereden. Als het batterijpakket (tractiebatterij) vo lledig ontladen
raakt en u het hybridesysteem niet meer kunt starten, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Opladen van de 12V-accu
→Blz. 537 Het controlelampje EV-modus gaat bran-
den wanneer de auto alleen door de elek-
tromotor (tractiemotor) wordt aangedre-
ven of de benzinemotor niet draait.
RAV4-HV_OM_OM42B04E_(EE).book P age 78 Friday, August 5, 2016 4:24 PM

791-2. Hybridesysteem
1
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging
■Als de 12V-accu leeg is, vervange n is of verwijderd is geweest.
De benzinemotor stopt mogelijk niet, ook niet als de auto door het batterijpak-
ket (tractiebatterij) wordt aangedreven. Als dit een paar dagen aanhoudt,
neem dan contact op met een erkende Toyota-dealer of hersteller /reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voel baar terwijl de
auto wel kan rijden en het controlelampje READY brandt. Activee r na het par-
keren uit veiligheidsoverwegingen de parkeerrem en zet de selec tiehendel in
stand P.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze duiden niet op een defect:
● Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment .
● Als het hybridesysteem wordt in- of uitgeschakeld, kunnen er ge luiden hoor-
baar zijn die afkomstig zijn van het batterijpakket (tractiebat terij).
● Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk
werkingsgeluiden van het relais te horen, zoals een klik of een vaag geram-
mel, dat afkomstig is van het batterijpakket (tractiebatterij) achter de achter-
stoelen.
● Als de achterklep open is, kunnen er geluiden van het hybridesy steem hoor-
baar zijn.
● Als de benzinemotor start of stopt, bij rijden met lage snelhed en of als de
motor met stationair toerental draait, kunnen er geluiden hoorb aar zijn van
de transmissie.
● Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
● Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgel aten, kun-
nen er geluiden hoorbaar zijn die worden veroorzaakt door het r egeneratief
remmen.
● Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
● Via de ventilatieopeningen onder aan de zijkanten van de achter stoelen
kunnen er geluiden hoorbaar zijn die afkomstig zijn van de koel ventilator.
■ Onderhoud, reparatie, recycling en afvoer
Neem voor onderhoud, reparatie, recycling en afvoer contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Voer de auto niet zelf af.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijvoorbeeld het in- of uitschakelen van het controlelampje
EV-modus) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen
→Blz. 562)
RAV4-HV_OM_OM42B04E_(EE).book P age 79 Friday, August 5, 2016 4:24 PM

85
1

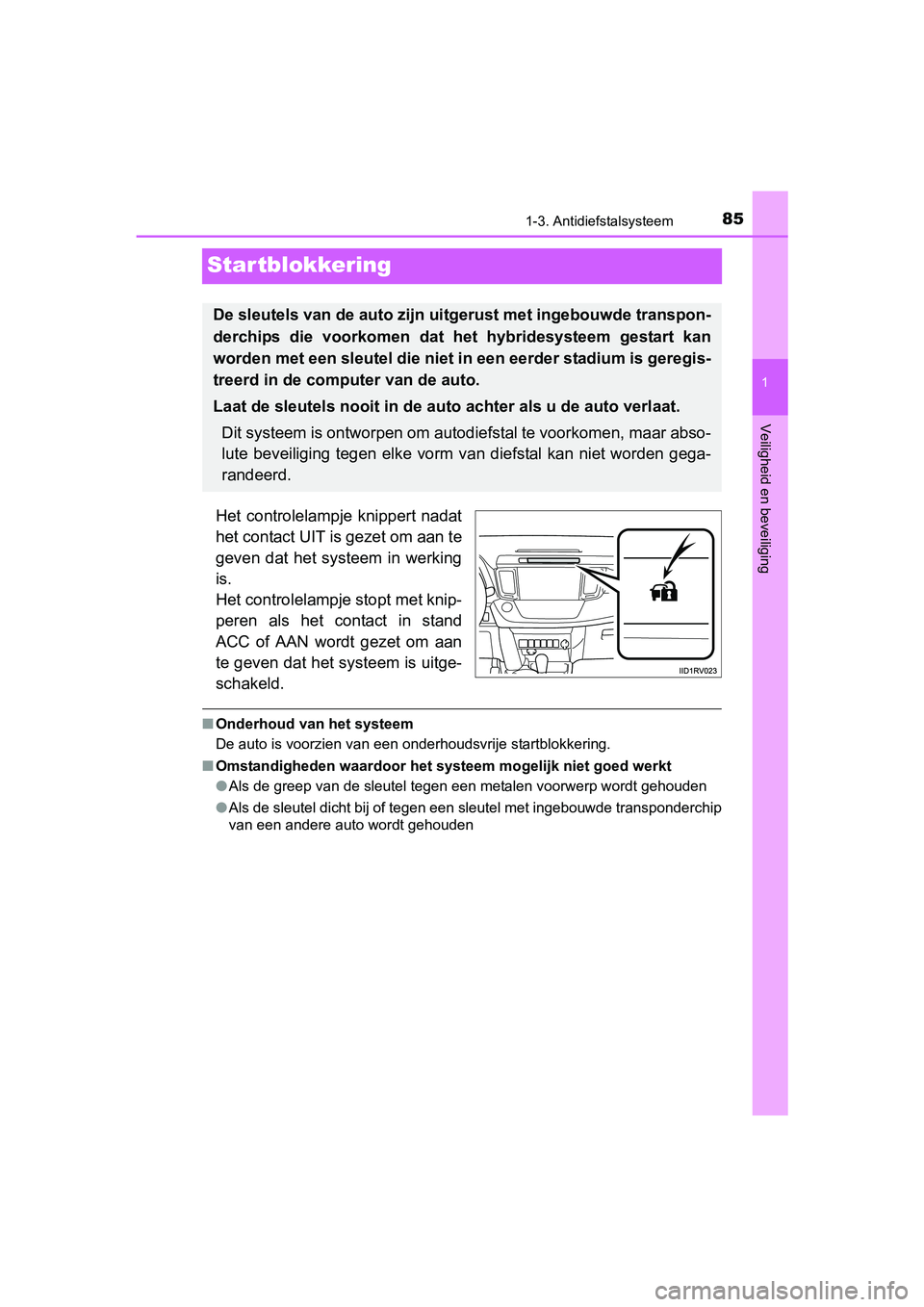

1-3. Antidiefstalsysteem
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging
Startblokkering
Het controlelampje knippert nadat
het contact UIT is gezet om aan te
geven dat het systeem in werking
is.
Het controlelampje stopt met knip-
peren als het contact in stand
ACC of AAN wordt gezet om aan
te geven dat het systeem is uitge-
schakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het systeem mogelijk niet goed werkt
●Als de greep van de sleutel tegen een metalen voorwerp wordt gehouden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde tr ansponderchip
van een andere auto wordt gehouden
De sleutels van de auto zijn uitgerust met ingebouwde transpon-
derchips die voorkomen dat he t hybridesysteem gestart kan
worden met een sleutel die niet in een eerder stadium is geregi s-
treerd in de computer van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodi efstal te voorkomen, maar abso-
lute beveiliging tegen elke vorm van diefstal kan niet worden gega-
randeerd.
RAV4-HV_OM_OM42B04E_(EE).book P age 85 Friday, August 5, 2016 4:24 PM

1082. Instrumentenpaneel
RAV4-HV_OM_OM42B04E_(EE)■
Afstellen helderheid instrumentenpaneel
Het helderheidsniveau van de tellers wanneer het licht (dagmodu s) en don-
ker (nachtmodus) is, kan afzonderlijk worden ingesteld. Wanneer het helder-
heidsniveau in de dagmodus wordt gewijzigd, wordt echter ook he t
helderheidsniveau van de nachtmodus gewijzigd.
■ Hybridesysteemindicator
●Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden,
rijdt u milieuvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De gerege-
nereerde energie wordt gebruikt om het batterijpakket (tractieb atterij) te
laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van b ewegings-
energie van de auto in elektrische energie bedoeld.
■ Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager da n 20 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeel d bij het
in- of uitrijden van een garage of tunnel)
● Wanneer -- wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
● Het temperatuurbereik dat kan worden weergegeven, loopt van -40 °C tot
50° C
Laadgebied
Geeft aan dat er energie wordt terugge-
wonnen via regeneratief remmen.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de ben-
zinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder ver-
schillende omstandigheden.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt
gereden.
Power-gebied
Laat zien dat de grens van een bereik
voor milieuvriendelijk rijden wordt over-
schreden (bij rijden op vol vermogen en
dergelijke).
1
2
3
4
RAV4-HV_OM_OM42B04E_(EE).book Page 108 Friday, August 5, 2016
4:24 PM

1613-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42B04E_(EE)■
Energiebesparende functie voor de batterij van de elektronische sleutel
Wanneer de energiebesparende functie is ingeschakeld, loopt de batterij veel
minder snel leeg omdat de ontvangst van radiogolven door de elektronische
sleutel wordt gestopt.
■ Omstandigheden die de werking kunnen beïnvloeden
Het Smart entry-systeem met startknop maakt gebruik van zwakke radiogol-
ven. In de volgende situaties kunnen storingen optreden in de communicatie
tussen de elektronische sleutel en de auto, waardoor het Smart entry-sys-
teem met startknop, de afstandsbediening en de startblokkering mogelijk niet
goed werken:
(Oplossingen: → Blz. 532)
● Wanneer de batterij van de elektronische sleutel leeg is
● In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven of andere locatie waar sterke radiogol-
ven of elektromagnetische velden aanwezig zijn
● Als u een draagbare radio, mobiele telefoon, draadloze telefoon of een
ander draadloos communicatiemiddel bij u draagt
● Wanneer de elektronische sleutel tegen een van de volgende metalen voor-
werpen wordt gehouden of erdoor wordt bedekt
• Kaarten met aluminiumfolie
• Sigarettenpakjes met aluminiumfolie erin
• Metalen portemonnees of tassen
• Muntgeld
• Metalen handwarmers
• Media zoals CD's en DVD's
● Als er andere sleutels met afstandsbediening (die radiogolven u itzenden) in
de buurt gebruikt worden
● Als u de elektronische sleutel bij u draagt samen met de volgen de appara-
ten die radiogolven uitzenden
• De elektronische sleutel of een afstandsbediening van een ande re auto
die radiogolven uitzendt
• Computers of pda's
• Digitale audioapparatuur
• Draagbare spelcomputers
Druk twee keer in terwijl u
ingedrukt houdt. Ga na of het controle-
lampje van de elektronische sleutel 4 keer
knippert.
Het Smart entry-systeem met startknop
kan niet worden gebruikt als de energie-
besparende functie voor de batterij is
ingeschakeld. Druk op een van de toetsen
van de elektronische sleutel om de functie
te annuleren.
RAV4-HV_OM_OM42B04E_(EE).book Page 161 Friday, August 5, 2016
4:24 PM

2064-1. Voordat u gaat rijden
RAV4-HV_OM_OM42B04E_(EE)
Rijden met de auto
→Blz. 229
Zet met ingetrapt rempedaal de selectiehendel in stand D.
( → Blz. 237)
Deactiveer de parkeerrem. (→ Blz. 244)
Laat het rempedaal geleidelijk o pkomen en trap langzaam het gas -
pedaal in om de auto in beweging te brengen.
Trap, terwijl de selec tiehendel in stand D staat, het rempedaal in.
Activeer indien nodig de parkeerrem.
Zet de selectiehendel in stand P of N als de auto langdurig sti l zal staan.
( →Blz. 237)
Trap, terwijl de selec tiehendel in stand D staat, het rempedaal in.
Activeer de parkeerrem ( →Blz. 244), en zet de selectiehendel in
stand P ( →Blz. 237).
Druk op de startknop om het hybridesysteem te stoppen.
Vergrendel het portier nadat u gecontroleerd hebt of u de sleut el bij
u hebt.
Plaats bij het parkeren op een helling indien nodig wielblokken .
Volg om veilig te kunnen rijden de onderstaande procedures:
Starten van het hybridesysteem
Rijden
Tot stilstand brengen van de auto
1
2
3
1
2
Parkeren van de auto
1
2
3
4
RAV4-HV_OM_OM42B04E_(EE).book Page 206 Friday, August 5, 2016 4:24 PM
