2017 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

3534-6. Rijtips
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)

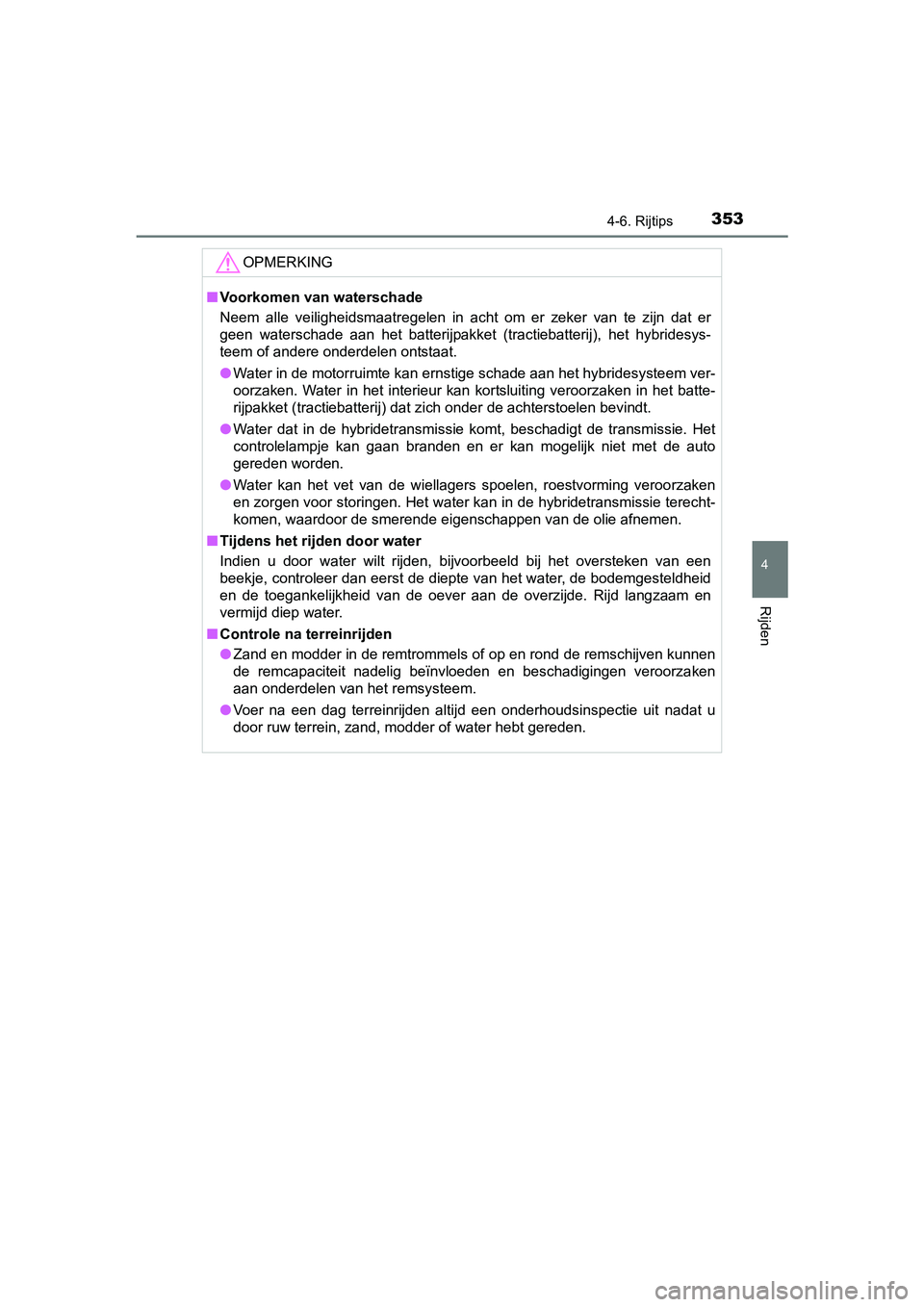

OPMERKING
■Voorkomen van waterschade
Neem alle veiligheidsmaatregelen in acht om er zeker van te zijn dat er
geen waterschade aan het batterijpakket (tractiebatterij), het hybridesys-
teem of andere onderdelen ontstaat.
● Water in de motorruimte kan ernstige schade aan het hybridesyst eem ver-
oorzaken. Water in het interieur kan kortsluiting veroorzaken in het batte-
rijpakket (tractiebatterij) dat zich onder de achterstoelen bev indt.
● Water dat in de hybridetransmissie komt, beschadigt de transmissie. Het
controlelampje kan gaan branden en er kan mogelijk niet met de auto
gereden worden.
● Water kan het vet van de wiellagers spoelen, roestvorming veroo rzaken
en zorgen voor storingen. Het water kan in de hybridetransmissi e terecht-
komen, waardoor de smerende eigenschappen van de olie afnemen.
■ Tijdens het rijden door water
Indien u door water wilt rijden, bijvoorbeeld bij het oversteken van een
beekje, controleer dan eerst de diepte van het water, de bodemg esteldheid
en de toegankelijkheid van de oever aan de overzijde. Rijd lang zaam en
vermijd diep water.
■ Controle na terreinrijden
● Zand en modder in de remtrommels of op en rond de remschijven k unnen
de remcapaciteit nadelig beïnvloeden en beschadigingen veroorza ken
aan onderdelen van het remsysteem.
● Voer na een dag terreinrijden altijd een onderhoudsinspectie uit nadat u
door ruw terrein, zand, modder of water hebt gereden.
RAV4-HV_OM_OM42B04E_(EE).book Page 353 Friday, August 5, 2016 4:24 PM

3544-6. Rijtips
RAV4-HV_OM_OM42B04E_(EE)
RAV4-HV_OM_OM42B04E_(EE).book Page 354 Friday, August 5, 2016 4:24 PM

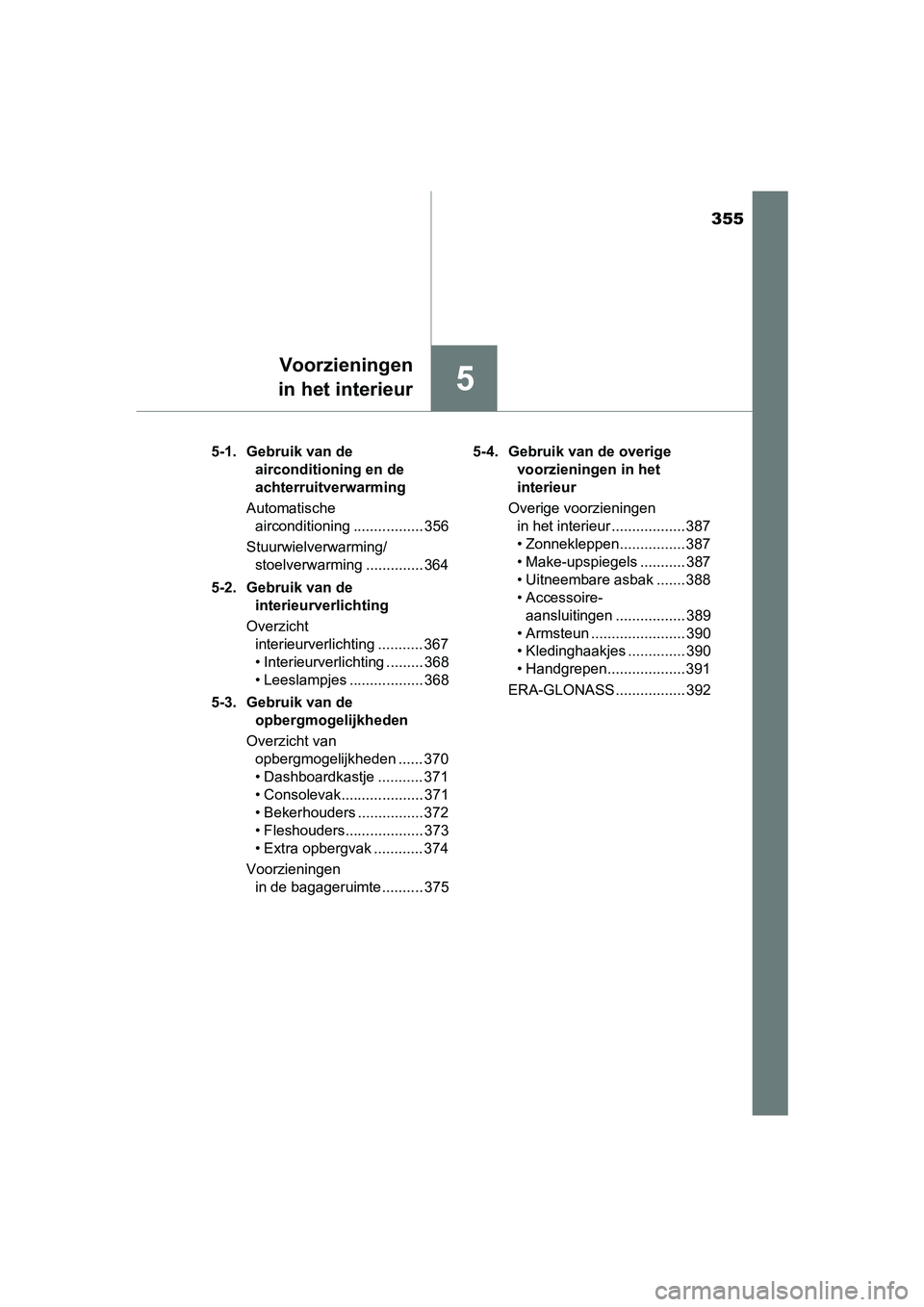

355
5
Voorzieningen
in het interieur
RAV4-HV_OM_OM42B04E_(EE) 5-1. Gebruik van de
airconditioning en de
achterruitverwarming
Automatische airconditioning ................. 356
Stuurwielverwarming/ stoelverwarming .............. 364
5-2. Gebruik van de interieurverlichting
Overzicht interieurverlichting ........... 367
• Interieurverlichting ......... 368
• Leeslampjes .................. 368
5-3. Gebruik van de opbergmogelijkheden
Overzicht van opbergmogelijkheden ...... 370
• Dashboardkastje ........... 371
• Consolevak.................... 371
• Bekerhouders ................ 372
• Fleshouders................... 373
• Extra opbergvak ............ 374
Voorzieningen in de bagageruimte .......... 375 5-4. Gebruik van de overige
voorzieningen in het
interieur
Overige voorzieningen in het interieur .................. 387
• Zonnekleppen................ 387
• Make-upspiegels ........... 387
• Uitneembare asbak ....... 388
• Accessoire-aansluitingen ................. 389
• Armsteun ....................... 390
• Kledinghaakjes .............. 390
• Handgrepen................... 391
ERA-GLONASS ................. 392
RAV4-HV_OM_OM42B04E_(EE).book Page 355 Friday, August 5, 2016 4:24 PM

3565-1. Gebruik van de airconditioning en de achterruitverwarming
RAV4-HV_OM_OM42B04E_(EE)
Automatische airconditioning
Onderstaande afbeelding heeft betrekking op auto's met linkse b esturing.
Voor uitvoeringen met rechtse besturing is de positie van de kn oppen
omgekeerd.
■
Wijzigen van de ingestelde temperatuur
Draai rechtsom om de temperatuur te verhogen en draai de
knop linksom om de temperatuur te verlagen.
De functies van de toetsen van de airconditioning wijzigen van gescheiden
naar gemeenschappelijke bediening en omgekeerd als wordt inge-
drukt.
Gemeenschappelijke bediening (het controlelampje op is aan):
De draaiknop voor de temperatuurregeling aan de bestuurderszijde kan
worden gebruikt om de temperatuur aan de bestuurders- en passag iers-
zijde in te stellen. Bedien de draaiknop voor de temperatuurregeling aan
de passagierszijde om de gescheiden bediening te activeren.
Gescheiden bediening (het controlelampje op is uit):
De temperatuur aan de bestuurders- en passagierszijde kan afzon derlijk
worden ingesteld.
De uitstroomopeningen waaruit de lucht komt en de aanjager-
snelheid worden automatisch ger egeld op basis van de gekozen
temperatuur.
Bedieningspaneel
RAV4-HV_OM_OM42B04E_(EE).book Page 356 Friday, August 5, 2016 4:24 PM

3575-1. Gebruik van de airconditioning en de achterruitverwarming
5
Voorzieningen in het interieur

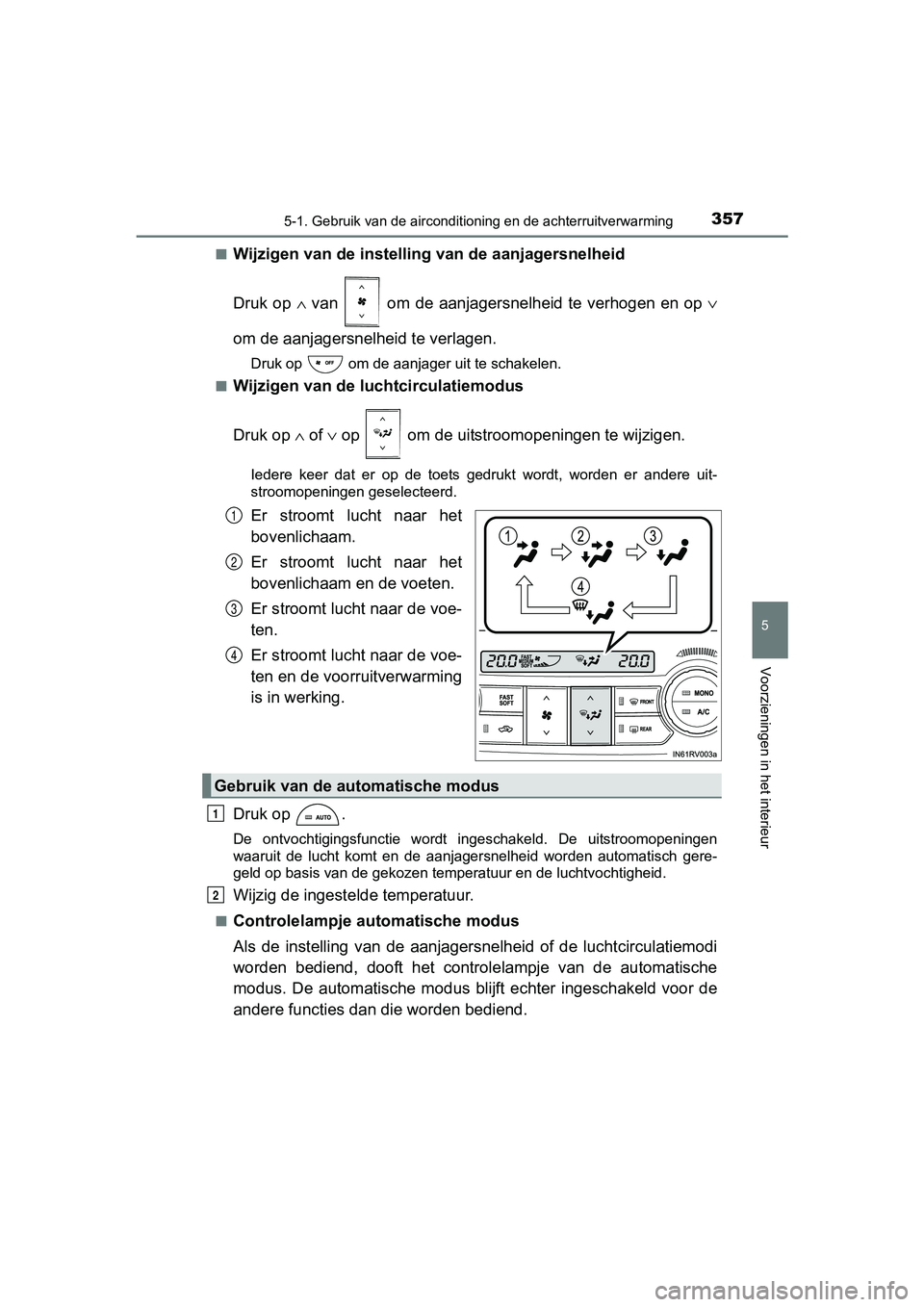

RAV4-HV_OM_OM42B04E_(EE)■
Wijzigen van de instelli
ng van de aanjagersnelheid
Druk op ∧ van om de aanjagersnelheid te verhogen en op ∨
om de aanjagersnelheid te verlagen.
Druk op om de aanjager uit te schakelen.
■
Wijzigen van de luchtcirculatiemodus
Druk op ∧ of ∨ op om de uitstroomopeningen te wijzigen.
Iedere keer dat er op de toets gedrukt wordt, worden er andere uit-
stroomopeningen geselecteerd.
Er stroomt lucht naar het
bovenlichaam.
Er stroomt lucht naar het
bovenlichaam en de voeten.
Er stroomt lucht naar de voe-
ten.
Er stroomt lucht naar de voe-
ten en de voorruitverwarming
is in werking.
Druk op .
De ontvochtigingsfunctie wordt ingeschakeld. De uitstroomopenin gen
waaruit de lucht komt en de aanjagersnelheid worden automatisch gere-
geld op basis van de gekozen temperatuur en de luchtvochtigheid .
Wijzig de ingestelde temperatuur.
■Controlelampje automatische modus
Als de instelling van de aanjager snelheid of de luchtcirculatiemodi
worden bediend, dooft het controlelampje van de automatische
modus. De automatische modus blijf t echter ingeschakeld voor de
andere functies dan die worden bediend.
1
2
3
4
Gebruik van de a utomatische modus
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 357 Friday, August 5, 2016 4:24 PM

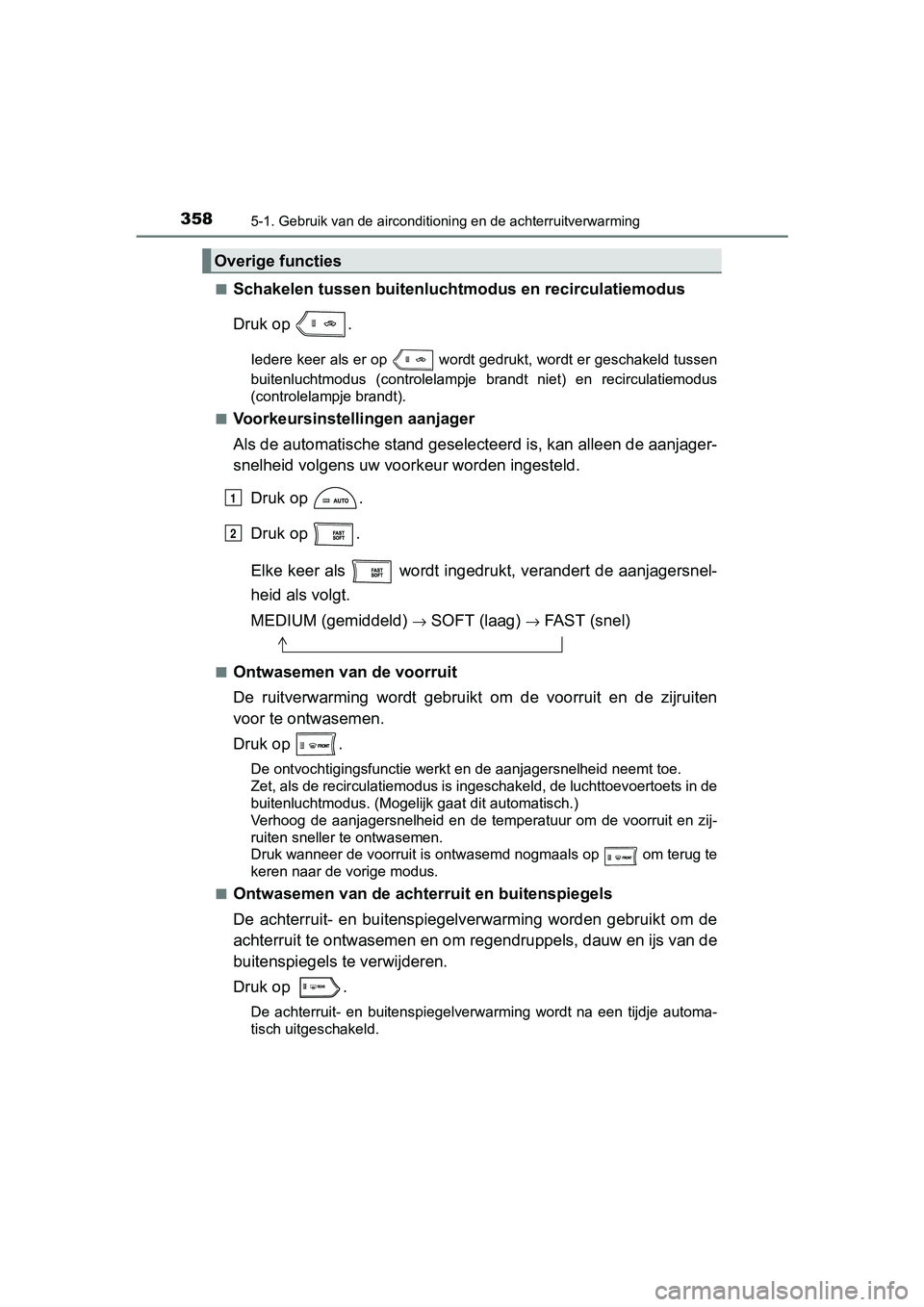

3585-1. Gebruik van de airconditioning en de achterruitverwarming
RAV4-HV_OM_OM42B04E_(EE)■
Schakelen tussen buitenlucht
modus en recirculatiemodus
Druk op .
Iedere keer als er op wordt gedrukt, wordt er geschakeld tusse n
buitenluchtmodus (controlelampje brandt niet) en recirculatiemodus
(controlelampje brandt).
■
Voorkeursinstellingen aanjager
Als de automatische stand geselecteerd is, kan alleen de aanjag er-
snelheid volgens uw voor keur worden ingesteld.
Druk op .
Druk op .
Elke keer als wordt ingedrukt, verandert de aanjagersnel-
heid als volgt.
MEDIUM (gemiddeld)
→ SOFT (laag) → FAST (snel)
■Ontwasemen van de voorruit
De ruitverwarming wordt gebruikt om de voorruit en de zijruiten
voor te ontwasemen.
Druk op .
De ontvochtigingsfunctie werkt en de aanjagersnelheid neemt toe .
Zet, als de recirculatiemodus is ingeschakeld, de luchttoevoert oets in de
buitenluchtmodus. (Mogelijk gaat dit automatisch.)
Verhoog de aanjagersnelheid en de temperatuur om de voorruit en zij-
ruiten sneller te ontwasemen.
Druk wanneer de voorruit is ontwasemd nogmaals op om terug te
keren naar de vorige modus.
■
Ontwasemen van de achterruit en buitenspiegels
De achterruit- en buitenspiegelverwarming worden gebruikt om de
achterruit te ontwasemen en om regendruppels, dauw en ijs van d e
buitenspiegels te verwijderen.
Druk op .
De achterruit- en buitenspiegelverwarming wordt na een tijdje a utoma-
tisch uitgeschakeld.
Overige functies
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 358 Friday, August 5, 2016 4:24 PM

3595-1. Gebruik van de airconditioning en de achterruitverwarming
5
Voorzieningen in het interieur

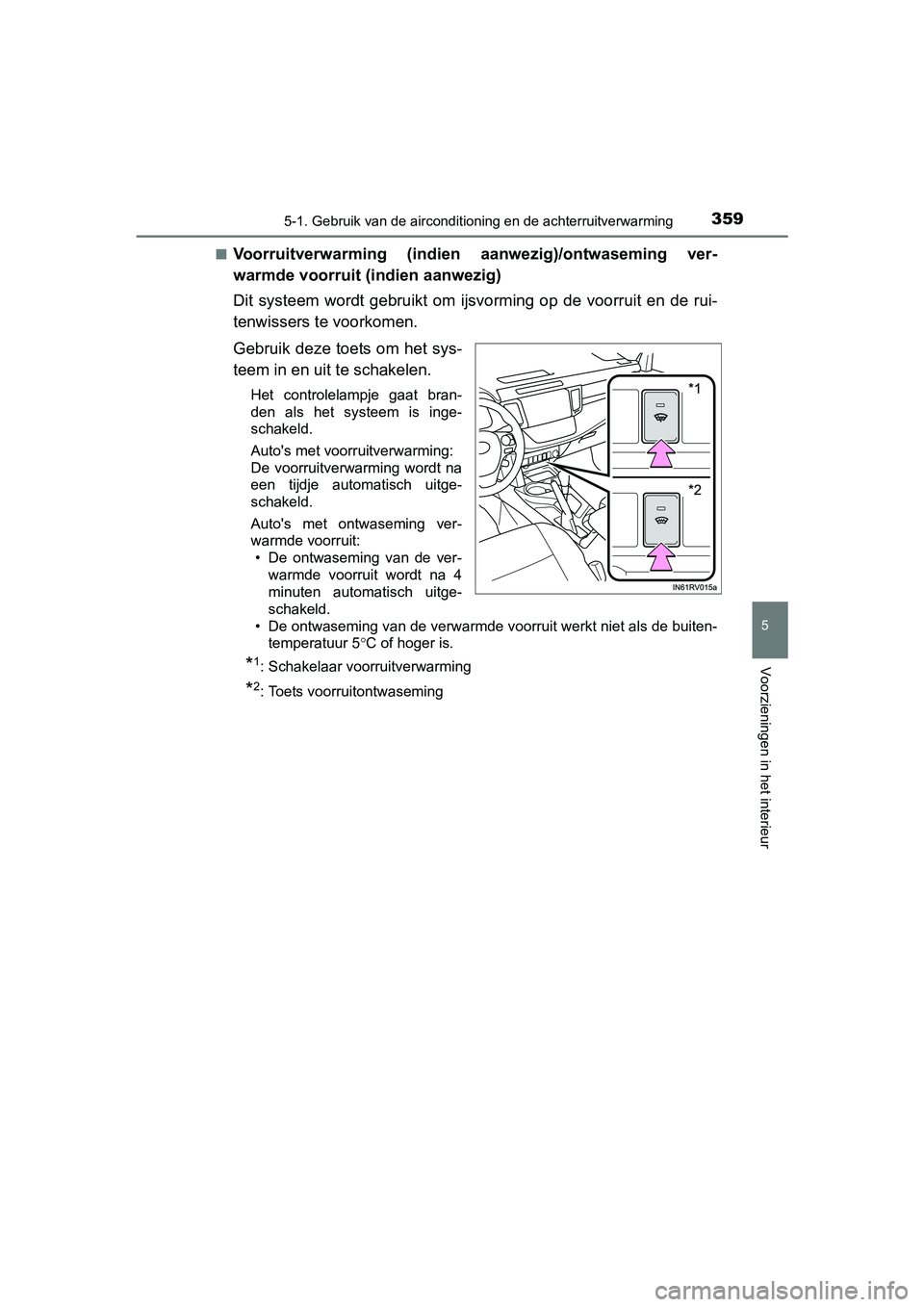

RAV4-HV_OM_OM42B04E_(EE)■
Voorruitverwarming (indien
aanwezig)/ontwaseming ver-
warmde voorruit (indien aanwezig)
Dit systeem wordt gebruikt om ijsvorming op de voorruit en de rui-
tenwissers te voorkomen.
Gebruik deze toets om het sys-
teem in en uit te schakelen.
Het controlelampje gaat bran-
den als het systeem is inge-
schakeld.
Auto's met voorruitverwarming:
De voorruitverwarming wordt na
een tijdje automatisch uitge-
schakeld.
Auto's met ontwaseming ver-
warmde voorruit: • De ontwaseming van de ver-
warmde voorruit wordt na 4
minuten automatisch uitge-
schakeld.
• De ontwaseming van de verwarmde voorruit werkt niet als de bui ten-
temperatuur 5 °C of hoger is.
*1: Schakelaar voorruitverwarming
*2: Toets voorruitontwaseming
RAV4-HV_OM_OM42B04E_(EE).book Page 359 Friday, August 5, 2016 4:24 PM

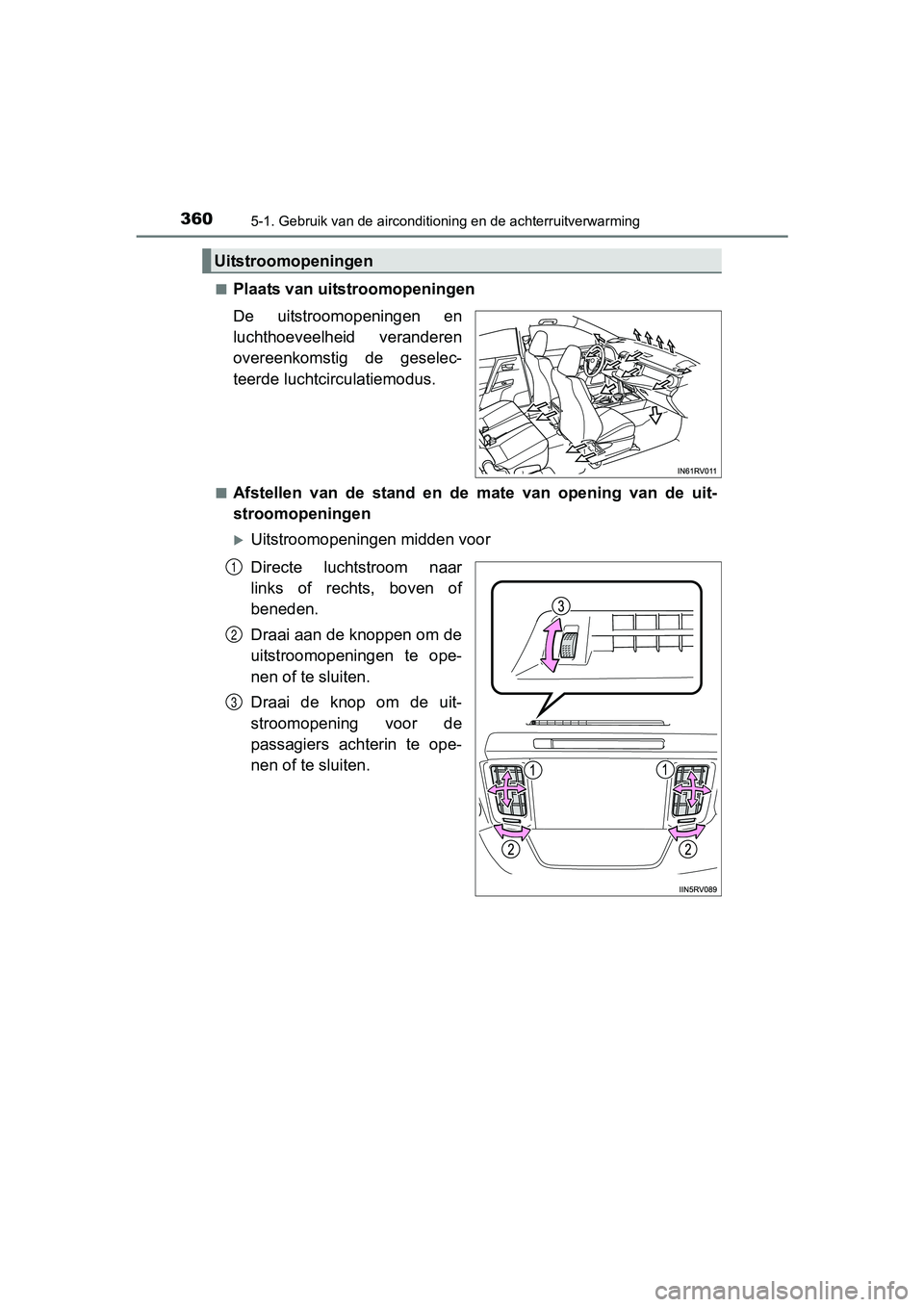

3605-1. Gebruik van de airconditioning en de achterruitverwarming
RAV4-HV_OM_OM42B04E_(EE)■
Plaats van uitstroomopeningen
De uitstroomopeningen en
luchthoeveelheid veranderen
overeenkomstig de geselec-
teerde luchtcirculatiemodus.
■Afstellen van de stand en de
mate van opening van de uit-
stroomopeningen
Uitstroomopeningen midden voor
Directe luchtstroom naar
links of rechts, boven of
beneden.
Draai aan de knoppen om de
uitstroomopeningen te ope-
nen of te sluiten.
Draai de knop om de uit-
stroomopening voor de
passagiers achterin te ope-
nen of te sluiten.
Uitstroomopeningen
1
2
3
RAV4-HV_OM_OM42B04E_(EE).book Page 360 Friday, August 5, 2016 4:24 PM
