2414-2. Rijprocedures
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)■

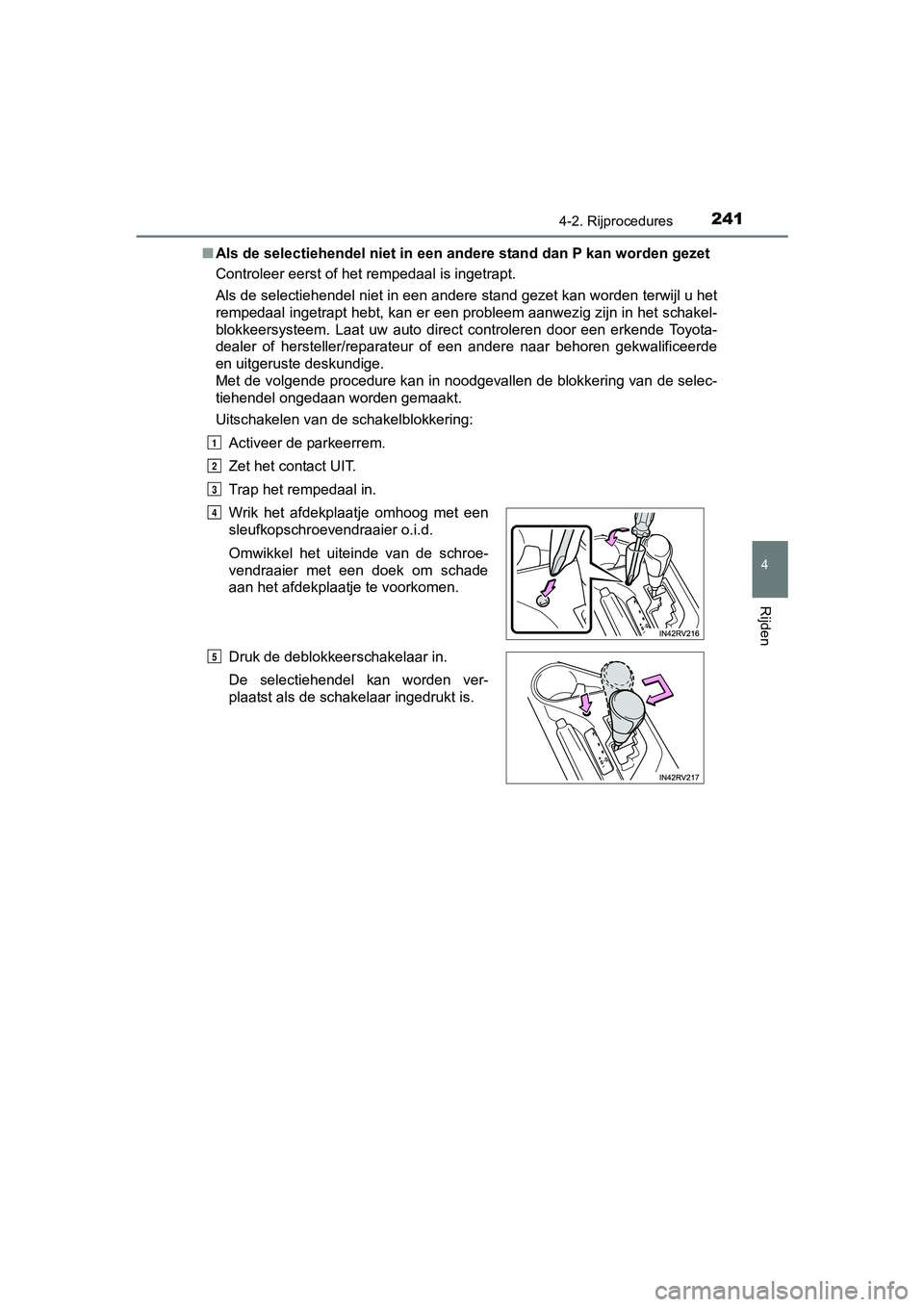

Als de selectiehendel niet in een andere stand dan P kan worden gezet
Controleer eerst of het rempedaal is ingetrapt.
Als de selectiehendel niet in een andere stand gezet kan worden terwijl u het
rempedaal ingetrapt hebt, kan er een probleem aanwezig zijn in het schakel-
blokkeersysteem. Laat uw auto direct controleren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
Met de volgende procedure kan in noodgevallen de blokkering van de selec-
tiehendel ongedaan worden gemaakt.
Uitschakelen van de schakelblokkering:
Activeer de parkeerrem.
Zet het contact UIT.
Trap het rempedaal in.
Wrik het afdekplaatje omhoog met een
sleufkopschroevendraaier o.i.d.
Omwikkel het uiteinde van de schroe-
vendraaier met een doek om schade
aan het afdekplaatje te voorkomen.
Druk de deblokkeerschakelaar in.
De selectiehendel kan worden ver-
plaatst als de schakelaar ingedrukt is.
1
2
3
4
5
RAV4-HV_OM_OM42B04E_(EE).book Page 241 Friday, August 5, 2016 4:24 PM

2424-2. Rijprocedures
RAV4-HV_OM_OM42B04E_(EE)

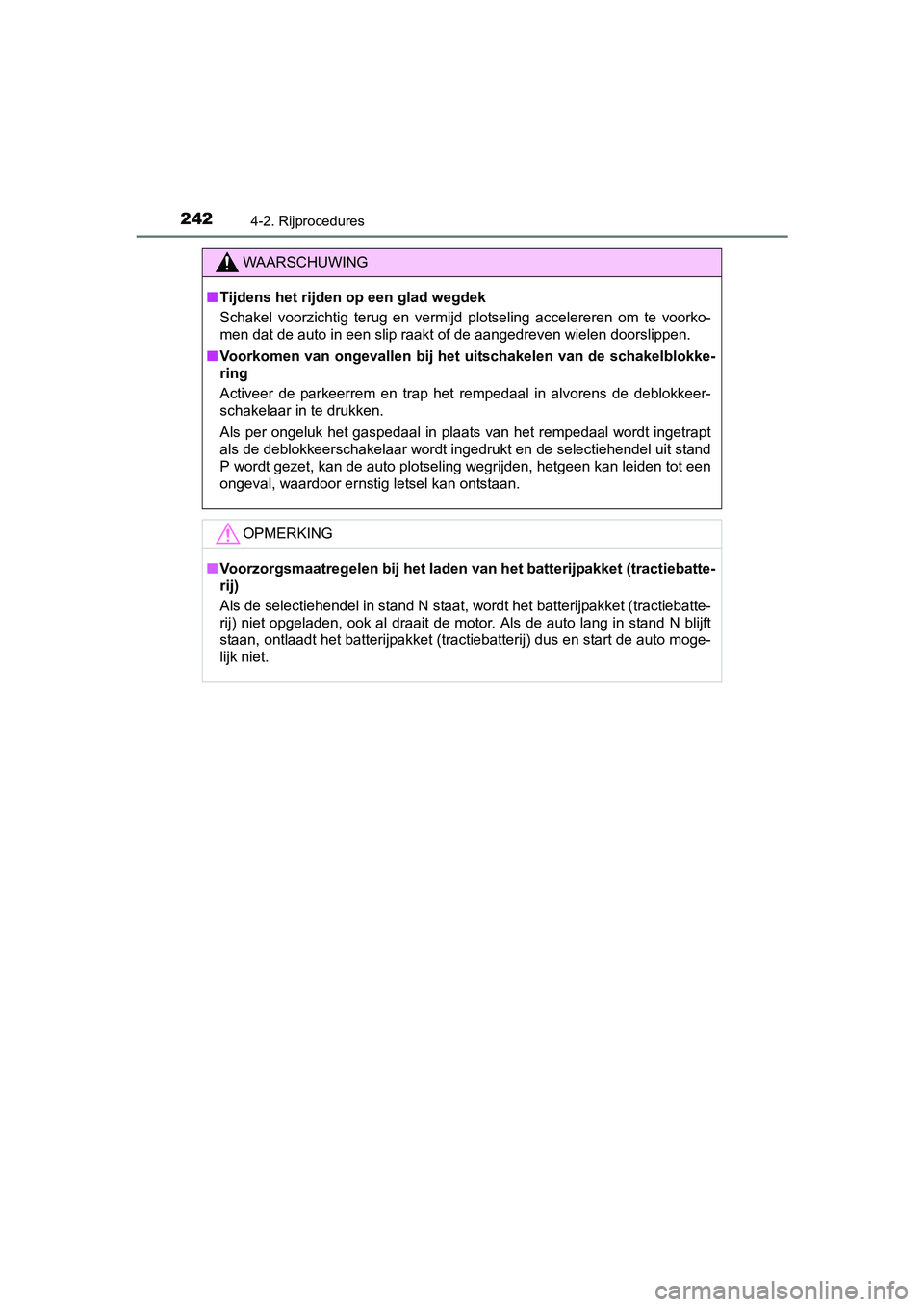

WAARSCHUWING
■Tijdens het rijden op een glad wegdek
Schakel voorzichtig terug en vermijd plotseling accelereren om te voorko-
men dat de auto in een slip raakt of de aangedreven wielen door slippen.
■ Voorkomen van ongevallen bij het uitschakelen van de schakelblo kke-
ring
Activeer de parkeerrem en trap het rempedaal in alvorens de deb lokkeer-
schakelaar in te drukken.
Als per ongeluk het gaspedaal in plaats van het rempedaal wordt ingetrapt
als de deblokkeerschakelaar wordt ingedrukt en de selectiehende l uit stand
P wordt gezet, kan de auto plotseling wegrijden, hetgeen kan leiden tot een
ongeval, waardoor ernstig letsel kan ontstaan.
OPMERKING
■ Voorzorgsmaatregelen bij het laden van het batterijpakket (trac tiebatte-
rij)
Als de selectiehendel in stand N staat, wordt het batterijpakke t (tractiebatte-
rij) niet opgeladen, ook al draait de motor. Als de auto lang in stand N blijft
staan, ontlaadt het batterijpakket (tractiebatterij) dus en sta rt de auto moge-
lijk niet.
RAV4-HV_OM_OM42B04E_(EE).book Page 242 Friday, August 5, 2016 4:24 PM

243
4
4-2. Rijprocedures
Rijden
RAV4-HV_OM_OM42B04E_(EE)

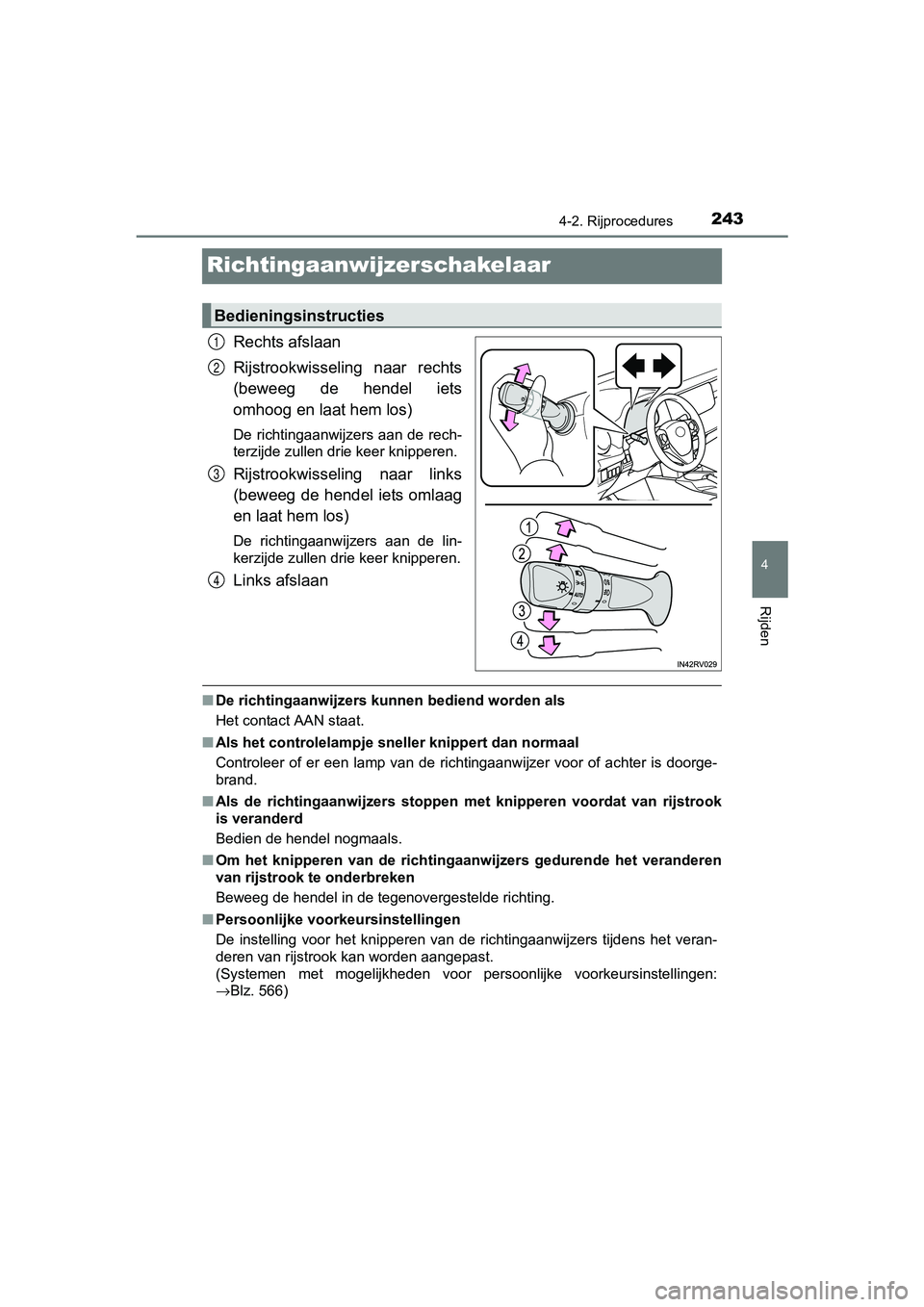

Richtingaanwijzerschakelaar
Rechts afslaan
Rijstrookwisseling naar rechts
(beweeg de hendel iets
omhoog en laat hem los)
De richtingaanwijzers aan de rech-
terzijde zullen drie keer knipperen.
Rijstrookwisseling naar links
(beweeg de hendel iets omlaag
en laat hem los)
De richtingaanwijzers aan de lin-
kerzijde zullen drie keer knipperen.
Links afslaan
■De richtingaanwijzers kunnen bediend worden als
Het contact AAN staat.
■ Als het controlelampje sneller knippert dan normaal
Controleer of er een lamp van de richtingaanwijzer voor of acht er is doorge-
brand.
■ Als de richtingaanwijzers stoppen met knipperen voordat van rijstrook
is veranderd
Bedien de hendel nogmaals.
■ Om het knipperen van de richtinga anwijzers gedurende het veranderen
van rijstrook te onderbreken
Beweeg de hendel in de tegenovergestelde richting.
■ Persoonlijke voorkeursinstellingen
De instelling voor het knipperen van de richtingaanwijzers tijd ens het veran-
deren van rijstrook kan worden aangepast.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 566)
Bedieningsinstructies
1
2
3
4
RAV4-HV_OM_OM42B04E_(EE).book Page 243 Friday, August 5, 2016 4:24 PM

2444-2. Rijprocedures
RAV4-HV_OM_OM42B04E_(EE)

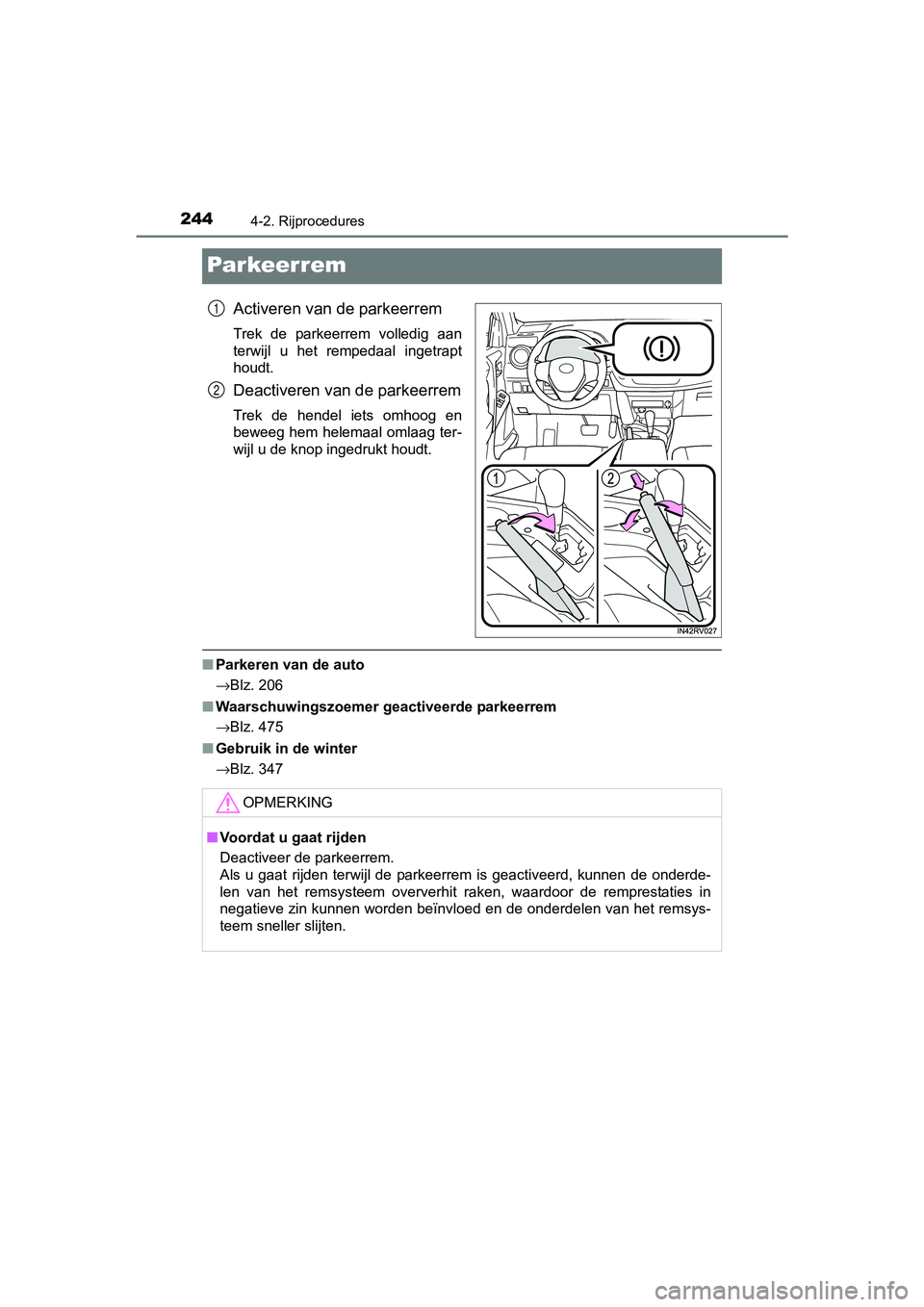

Par keer rem
Activeren van de parkeerrem
Trek de parkeerrem volledig aan
terwijl u het rempedaal ingetrapt
houdt.
Deactiveren van de parkeerrem
Trek de hendel iets omhoog en
beweeg hem helemaal omlaag ter-
wijl u de knop ingedrukt houdt.
■Parkeren van de auto
→Blz. 206
■ Waarschuwingszoemer geactiveerde parkeerrem
→Blz. 475
■ Gebruik in de winter
→Blz. 347
1
2
OPMERKING
■Voordat u gaat rijden
Deactiveer de parkeerrem.
Als u gaat rijden terwijl de parkeerrem is geactiveerd, kunnen de onderde-
len van het remsysteem oververhit raken, waardoor de remprestat ies in
negatieve zin kunnen worden beïnvloed en de onderdelen van het remsys-
teem sneller slijten.
RAV4-HV_OM_OM42B04E_(EE).book Page 244 Friday, August 5, 2016 4:24 PM

245
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
RAV4-HV_OM_OM42B04E_(EE)
Lichtschakelaar
Draai aan het uiteinde van de hendel om de verlichting als volg t in te
schakelen:
Met sensor koplampregeling
De koplampen kunnen handmatig of automatisch worden
bediend.
Bedieningsinstructies
De parkeerlichten voor,
achterlichten, kenteken-
plaat- en dashboardver-
lichting gaan branden.
De koplampen en alle
hierboven genoemde ver-
lichting gaan branden.
De koplampen, dagrijver-
lichting ( →Blz. 248) en
alle verlichting die hierbo-
ven genoemd is, worden
automatisch in- en uitge-
schakeld.
(Wanneer het contact
AAN staat.)
De dagrijverlichting wordt
ingeschakeld.
( → Blz. 248)1
2
3
4
(indien
aanwezig)
RAV4-HV_OM_OM42B04E_(EE).book Page 245 Friday, August 5, 2016 4:24 PM

2464-3. Bedienen van verlichting en ruitenwissers
RAV4-HV_OM_OM42B04E_(EE)
Zonder sensor koplampregelingDe parkeerlichten voor,
achterlichten, kenteken-
plaat- en dashboardver-
lichting gaan branden.
De koplampen en alle hier-
boven genoemde verlich-
ting gaan branden.
De dagrijverlichting wordt
ingeschakeld. ( →Blz. 248)
Druk bij ingeschakelde koplam-
pen de hendel van u af om het
grootlicht in te schakelen.
Door de hendel weer in de midden-
stand te zetten, wordt het grootlicht
weer uitgeschakeld.
Trek de hendel naar u toe en
laat deze meteen weer los om
één keer met het grootlicht te
knipperen.
U kunt lichtsignalen geven met de koplampen in- of uitgeschakeld.
1
2
3
Inschakelen van het grootlicht
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 246 Friday, August 5, 2016 4:24 PM

2474-3. Bedienen van verlichting en ruitenwissers
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)

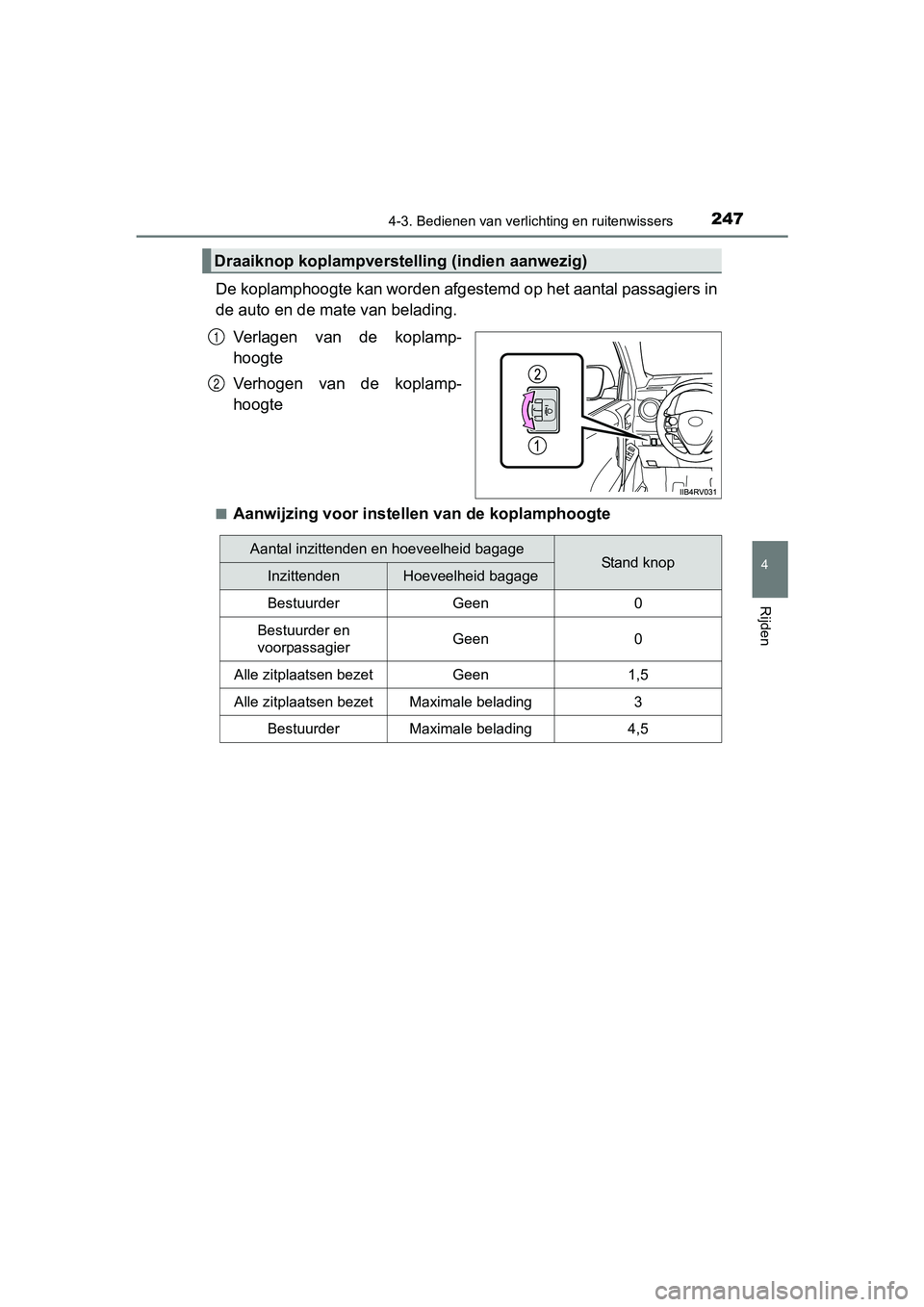

De koplamphoogte kan worden afgestemd op het aantal passagiers in
de auto en de mate van belading.
Verlagen van de koplamp-
hoogte
Verhogen van de koplamp-
hoogte
■Aanwijzing voor instellen van de koplamphoogte
Draaiknop koplampverstel ling (indien aanwezig)
1
2
Aantal inzittenden en hoeveelheid bagageStand knopInzittendenHoeveelheid bagage
BestuurderGeen0
Bestuurder en
voorpassagierGeen0
Alle zitplaatsen bezetGeen1,5
Alle zitplaatsen bezetMaximale belading3
BestuurderMaximale belading4,5
RAV4-HV_OM_OM42B04E_(EE).book Page 247 Friday, August 5, 2016 4:24 PM

2484-3. Bedienen van verlichting en ruitenwissers
RAV4-HV_OM_OM42B04E_(EE)
Dankzij dit systeem kunnen de koplampen gedurende 30 seconden
worden ingeschakeld wanneer het contact UIT wordt gezet.
Trek nadat u het contact UIT hebt
gezet de hendel naar u toe en laat
hem los terwijl de lichtschakelaar
in de stand of staat.
Trek de hendel naar u toe en laat
hem weer los om de verlichting uit
te schakelen.
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te maken voor andere weggebruikers,
wordt de dagrijverlichting automatisch ingeschakeld als het hyb ridesysteem
wordt gestart en de parkeerrem wordt gedeactiveerd met de licht schakelaar
uit of in de stand . (Brandt helderder dan de parkeerlichten vo or.) Dagrij-
verlichting is niet ontworpen voor gebruik in het donker.
■ Sensor koplampregeling (indien aanwezig)
Follow Me Home-systeem
De werking van de sensor kan in nega-
tieve zin beïnvloed worden als er iets over
de sensor heen geplaatst wordt of als er
iets op de ruit wordt aangebracht waar-
door de sensor wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht
signaleren, waardoor het automatische
koplampsysteem mogelijk onjuist functio-
neert.
