2017 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

971-3. Antidiefstalsysteem
1
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging
■Door alarmsysteem bediende portiervergrendeling
In de volgende gevallen worden, afhankelijk van de situatie, de portieren
automatisch vergrendeld om potentiële indringers buiten de auto te houden:
● Wanneer een in de auto achtergebleven persoon het portier ontgrendelt en
het alarm wordt geactiveerd.
● Terwijl het alarm is geactiveerd, ontgrendelt een in de auto ac htergebleven
persoon het portier.
● Bij het bijladen of vervangen van de 12V-accu.
■ Persoonlijke voorkeursinstellingen
Het alarm kan zo worden ingesteld, dat het wordt uitgeschakeld wanneer de
mechanische sleutel wordt gebruikt om de auto te ontgrendelen.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 568) ● De 12V-accu wordt opgeladen of ver-
vangen terwijl de auto is vergrendeld.
(→Blz. 537)
OPMERKING
■ Ervoor zorgen dat het systeem goed werkt
Verander of verwijder het systeem niet. Na veranderen of verwij deren kan
de juiste werking van het systeem niet worden gegarandeerd.
RAV4-HV_OM_OM42B04E_(EE).book P age 97 Friday, August 5, 2016 4:24 PM

981-3. Antidiefstalsysteem
RAV4-HV_OM_OM42B04E_(EE)
●De inbraaksensor signaleert indr ingers of een beweging in de auto.
● De hellingsensor signaleert een verandering van de hoek van de
auto ten opzichte van het wegdek, die bijvoorbeeld ontstaat als de
auto weggesleept wordt. (indien aanwezig)
Dit systeem is ontworpen om diefstal te voorkomen, maar een opt i-
male beveiliging tegen elke vorm van inbraak kan niet worden gega-
randeerd.
■De inbraaksensor en hellingsensor instellen
Als het alarm wordt ingeschakel d, worden de inbraaksensor en de
hellingsensor automat isch ingesteld. (→Blz. 95)
■De inbraaksensor en de hellingsensor uitschakelen
Als u huisdieren of bewegende voorwerpen in de auto achterlaat,
moet u ervoor zorgen dat u de in braaksensor en de hellingsensor
uitschakelt voordat u het alarm i nstelt, omdat deze sensoren reage-
ren op bewegingen bi nnen in de auto.
Zet het contact UIT.
Druk op de uitschakeltoets
van de inbraaksensor en hel-
lingsensor.
Om het alarm in te schakelen
terwijl de inbraaksensor en hel-
lingsensor zijn uitgeschakeld,
moet het alarm binnen 5 minu-
ten nadat de sensor is uitge-
schakeld, worden ingeschakeld.
De inbraaksensor en hellingsen-
sor zullen iedere keer dat het
contact AAN wordt gezet, wor-
den ingeschakeld.
Inbraaksensor en hellingsensor
1
2
RAV4-HV_OM_OM42B04E_(EE).book P age 98 Friday, August 5, 2016 4:24 PM

991-3. Antidiefstalsysteem
1
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging
■Uitschakelen en automatisch weer inschakelen van de inbraaksensor en
hellingsensor
● Het alarm wordt ingeschakeld zelfs wanneer de inbraaksensor en de hel-
lingsensor zijn uitgeschakeld.
● Nadat de inbraaksensor en de hellingsensor uitgeschakeld zijn, worden
deze opnieuw ingeschakeld door op de startknop te drukken of de portieren
te ontgrendelen met de instapfunctie of de afstandsbediening.
● De inbraaksensor en de hellingsensor zullen automatisch weer wo rden
ingeschakeld wanneer het alarmsysteem gedeactiveerd wordt.
■ Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen mogelijk het alarm:
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van an dere
auto's
• Het bewegen van mensen buiten de auto
●
Een ruit of het schuifdak (indien aanwe-
zig) is open.
In dit geval registreert de sensor moge-
lijk het volgende:
• Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de auto
● Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kle-
ding aan kledinghaakjes, in de auto.
RAV4-HV_OM_OM42B04E_(EE).book P age 99 Friday, August 5, 2016 4:24 PM

1001-3. Antidiefstalsysteem
RAV4-HV_OM_OM42B04E_(EE)●
Plaatsen met extreme trillingen of geluiden of situaties waarin de auto wordt
blootgesteld aan herhaaldelijke schokken of trillingen:
• Wanneer de auto is geparkeerd in een parkeergarage
• Wanneer de auto wordt vervoerd per boot, aanhangwagen, trein, enz.
• Wanneer ijs van de auto verwijderd wordt
• Wanneer de auto zich in een wasstraat of een hogedruk-wasinsta llatie
bevindt
• Wanneer de auto zich in een hagel- of onweersbui bevindt
■ Informatie over de helling sensor (indien aanwezig)
De sensor activeert in de volgende gevallen mogelijk het alarm:
● De auto wordt vervoerd per boot, aanhangwagen, trein, enz.
● De auto staat geparkeerd in een parkeergarage.
● De auto bevindt zich in een wasstraat waarin de auto verplaatst wordt.
● Een van de banden verliest zijn spanning.
● De auto wordt opgekrikt.
● Er doet zich een aardbeving of wegverzakking voor.
● Er wordt bagage op het imperiaal geladen of er vanaf gehaald.
OPMERKING
■Ervoor zorgen dat de i nbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en d e stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder go ed.
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
RAV4-HV_OM_OM42B04E_(EE).book Page 100 Friday, August 5, 2016 4:24 PM

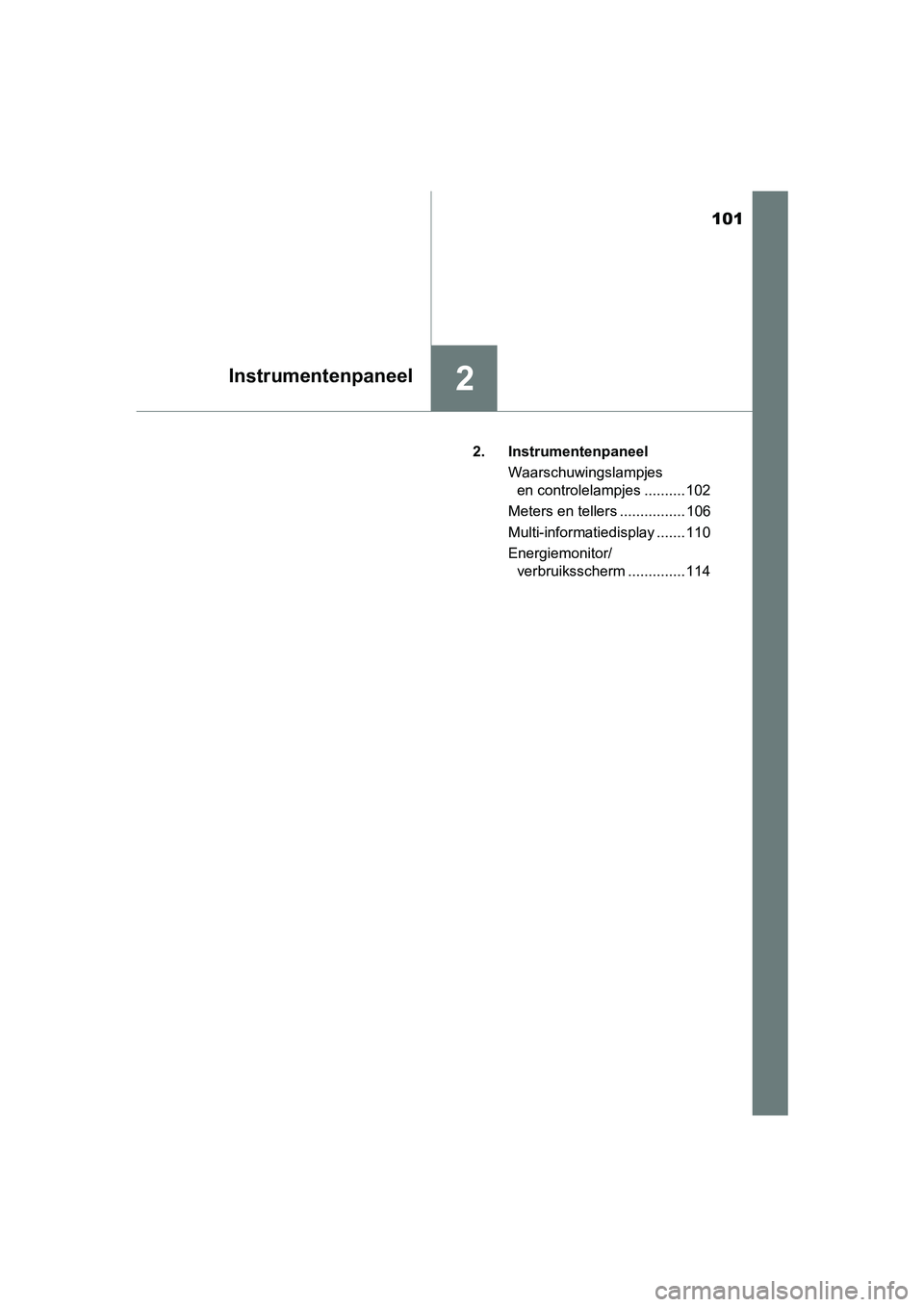

101
2Instrumentenpaneel
RAV4-HV_OM_OM42B04E_(EE)2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes .......... 102
Meters en tellers ................ 106
Multi-informatiedisplay ....... 110
Energiemonitor/ verbruiksscherm .............. 114
RAV4-HV_OM_OM42B04E_(EE).book Page 101 Friday, August 5, 2016 4:24 PM

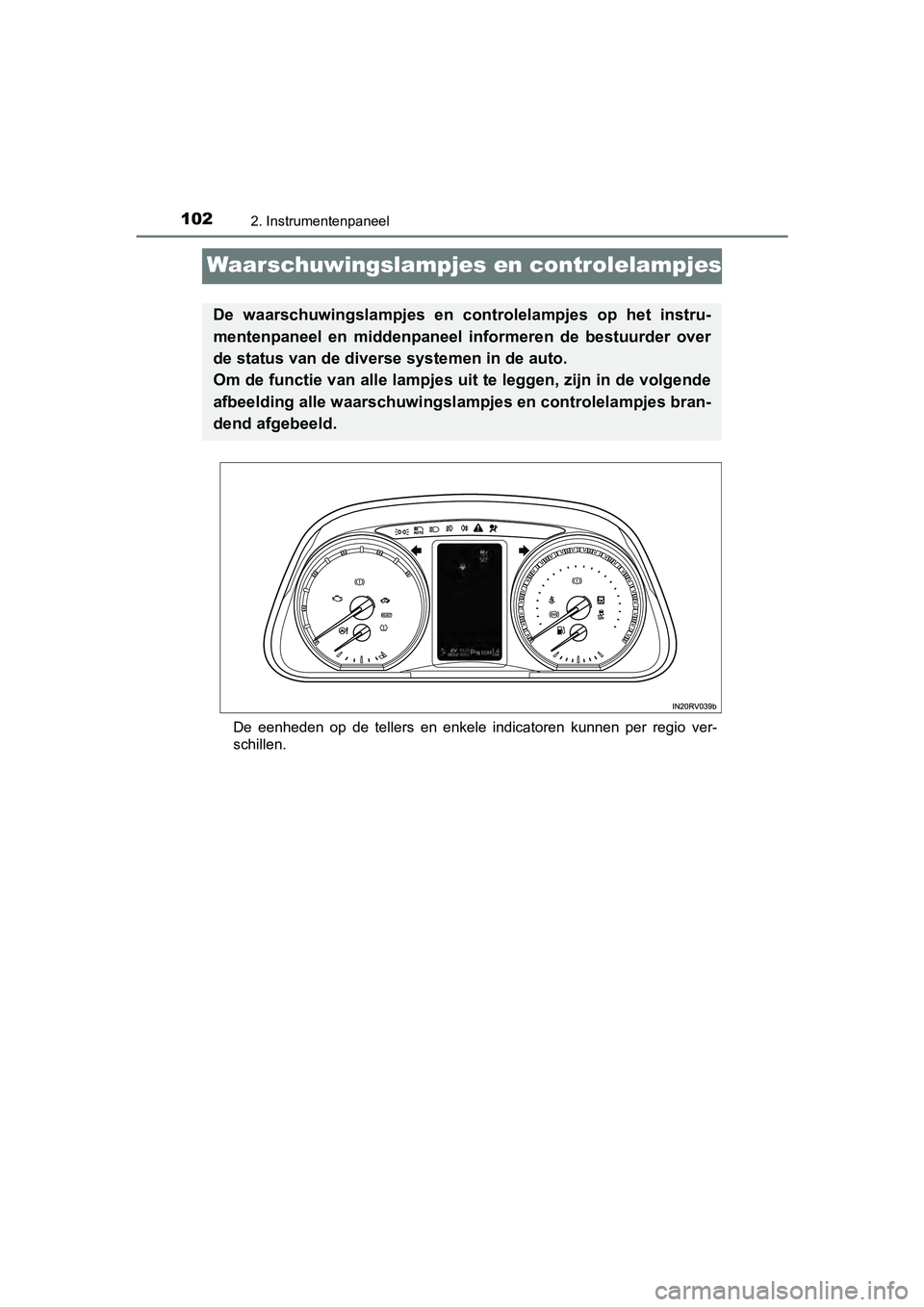

1022. Instrumentenpaneel
RAV4-HV_OM_OM42B04E_(EE)
Waarschuwingslampjes en controlelampjes
De eenheden op de tellers en enkele indicatoren kunnen per regio ver-
schillen.
De waarschuwingslampjes en c ontrolelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgen de
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
RAV4-HV_OM_OM42B04E_(EE).book Page 102 Friday, August 5, 2016 4:24 PM

1032. Instrumentenpaneel
2
Instrumentenpaneel
RAV4-HV_OM_OM42B04E_(EE)
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste des-
kundige.
*2: Het lampje knippert om een storing aan te geven.
*3: Dit lampje brandt in het centrale paneel.
Waarschuwingslampjes
*1
(rood)
Waarschuwingslampje
remsysteem
( →Blz. 475)*1Controlelampje
Traction Control
(→Blz. 477)
*1
(geel)
Waarschuwingslampje
remsysteem
(→Blz. 475)Waarschuwingslampje
laag brandstofniveau
(→Blz. 478)
*1Motorcontrolelampje
(→Blz. 476)Controlelampje
veiligheidsgordel
(→Blz. 478)
*1Waarschuwingslampje
SRS ( →Blz. 476)*1Centraal
waarschuwingslampje
(→Blz. 483)
*1
Waarschuwingslampje
ABS ( →Blz. 476)
*1
(indien
aanwezig)
Waarschuwingslampje
lage bandenspanning
( →Blz. 478)
*1Waarschuwingslampje
elektrische
stuurbekrachtiging
(→Blz. 476)
(oranje)
(indien
aanwezig)
Waarschuwingslampje
LDA ( →Blz. 479)
*1, 2
(indien
aanwezig)
Waarschuwingslampje
PCS ( →Blz. 477)*3Controlelampjes
achterpassagiersgordels
(→Blz. 478)
RAV4-HV_OM_OM42B04E_(EE).book Page 103 Friday, August 5, 2016 4:24 PM

1042. Instrumentenpaneel
RAV4-HV_OM_OM42B04E_(EE)
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers (→Blz. 243)*1Controlelampje
VSC OFF (→Blz. 338)
Controlelampje
achterlicht ( →Blz. 245) Controlelampje READY
(
→Blz. 229)
Controlelampje
grootlicht ( →Blz. 246)
*1, 3
(indien
aanwezig)
Waarschuwingslampje
PCS ( →Blz. 277)
(indien
aanwezig)
Controlelampje
Automatic High Beam-
systeem ( →Blz. 250)*4Controlelampje
antidiefstalsysteem
(→Blz. 85, 95)
(indien
aanwezig)
Controlelampje
mistlampen voor
( →Blz. 254) Controlelampje SPORT
(
→Blz. 238)
Controlelampje
mistachterlicht
( →Blz. 254) Controlelampje
ECO MODE
(
→Blz. 238)
(indien
aanwezig)
Controlelampje
cruise control
( →Blz. 301, 313) Controlelampje
EV-modus (
→Blz. 78)
(indien
aanwezig)
Controlelampje
Dynamic Radar Cruise
Control ( →Blz. 301) Controlelampje
EV MODE
(
→Blz. 235)
Controlelampje cruise
control SET
( →Blz. 301, 313)
(indien
aanwezig)
Controlelampje
Toyota Parking Assist-
sensor ( →Blz. 317)
*1, 2Controlelampje Traction
Control ( →Blz. 338)
(indien
aanwezig)
Controlelampje LDA
( →Blz. 291)
