2017 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

3775-3. Gebruik van de opbergmogelijkheden
RAV4-HV_OM_OM42B04E_(EE)
5

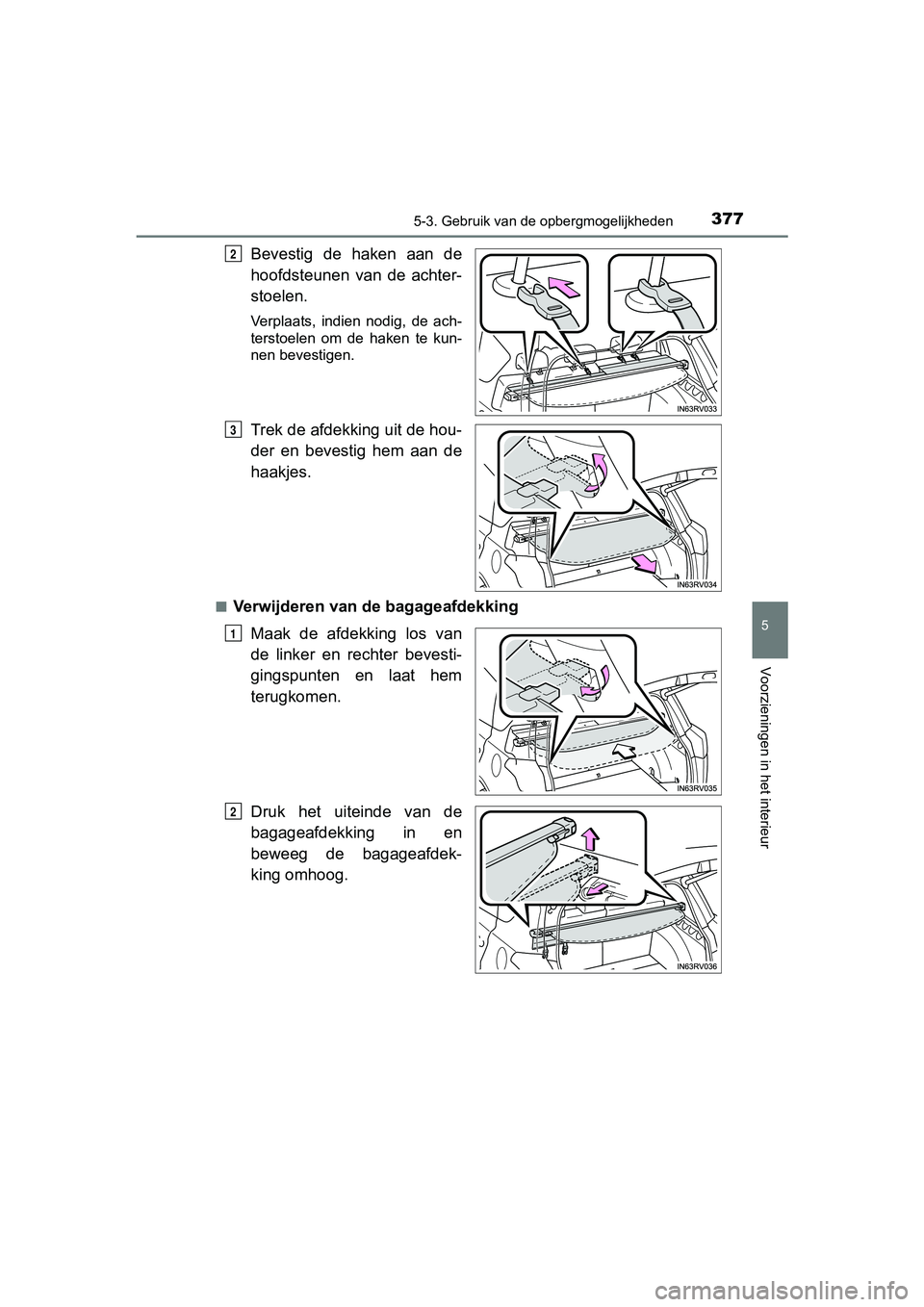

Voorzieningen in het interieur
Bevestig de haken aan de
hoofdsteunen van de achter-
stoelen.
Verplaats, indien nodig, de ach-
terstoelen om de haken te kun-
nen bevestigen.
Trek de afdekking uit de hou-
der en bevestig hem aan de
haakjes.
■Verwijderen van de bagageafdekking
Maak de afdekking los van
de linker en rechter bevesti-
gingspunten en laat hem
terugkomen.
Druk het uiteinde van de
bagageafdekking in en
beweeg de bagageafdek-
king omhoog.
2
3
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 377 Friday, August 5, 2016 4:24 PM

378
RAV4-HV_OM_OM42B04E_(EE)
5-3. Gebruik van de opbergmogelijkheden

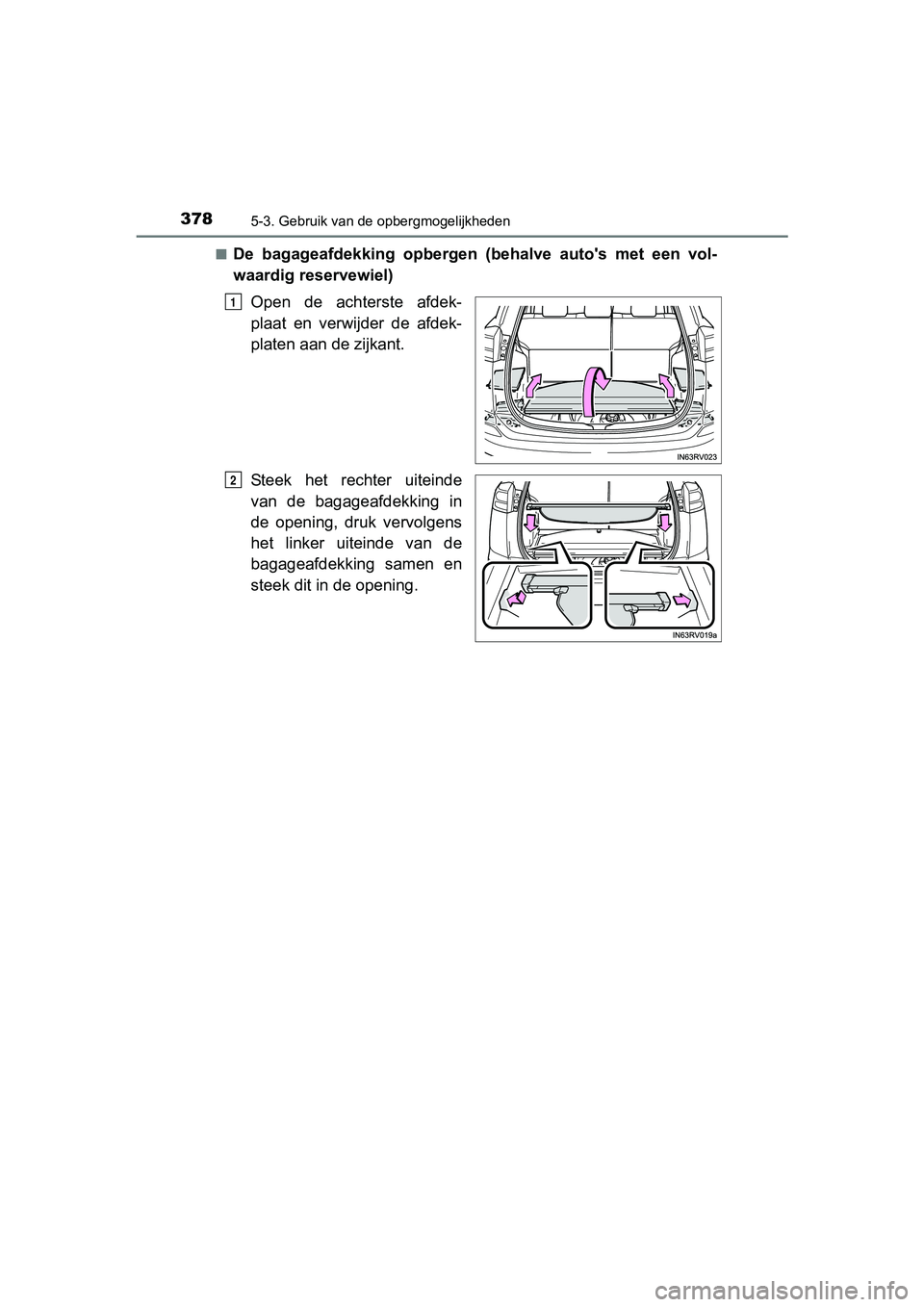

■De bagageafdekking opbergen (behalve auto's met een vol-
waardig reservewiel)Open de achterste afdek-
plaat en verwijder de afdek-
platen aan de zijkant.
Steek het rechter uiteinde
van de bagageafdekking in
de opening, druk vervolgens
het linker uiteinde van de
bagageafdekking samen en
steek dit in de opening.
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 378 Friday, August 5, 2016 4:24 PM

3795-3. Gebruik van de opbergmogelijkheden
RAV4-HV_OM_OM42B04E_(EE)
5
Voorzieningen in het interieur
WAARSCHUWING
●Controleer bij het plaatsen/opbergen van de bagageafdekking of de baga-
geafdekking veilig geplaatst/opgeborgen is. Als dit niet het ge val is, kun-
nen de inzittenden bij plotseling remmen of een aanrijding erns tig letsel
oplopen.
● Leg geen voorwerpen op de bagageafdekking om ernstig letsel te voorko-
men.
● Laat kinderen niet op de bagageafdekking klimmen. Dit kan leide n tot
beschadiging van de bagageafdekking, en mogelijk tot ernstig le tsel bij het
kind.
OPMERKING
● Plaats geen zware voorwerpen op de bagageafdekking.
●Plaats de afdekking op de juiste manier
met de aanduiding TOP naar boven
gericht.
RAV4-HV_OM_OM42B04E_(EE).book Page 379 Friday, August 5, 2016 4:24 PM

380
RAV4-HV_OM_OM42B04E_(EE)
5-3. Gebruik van de opbergmogelijkheden

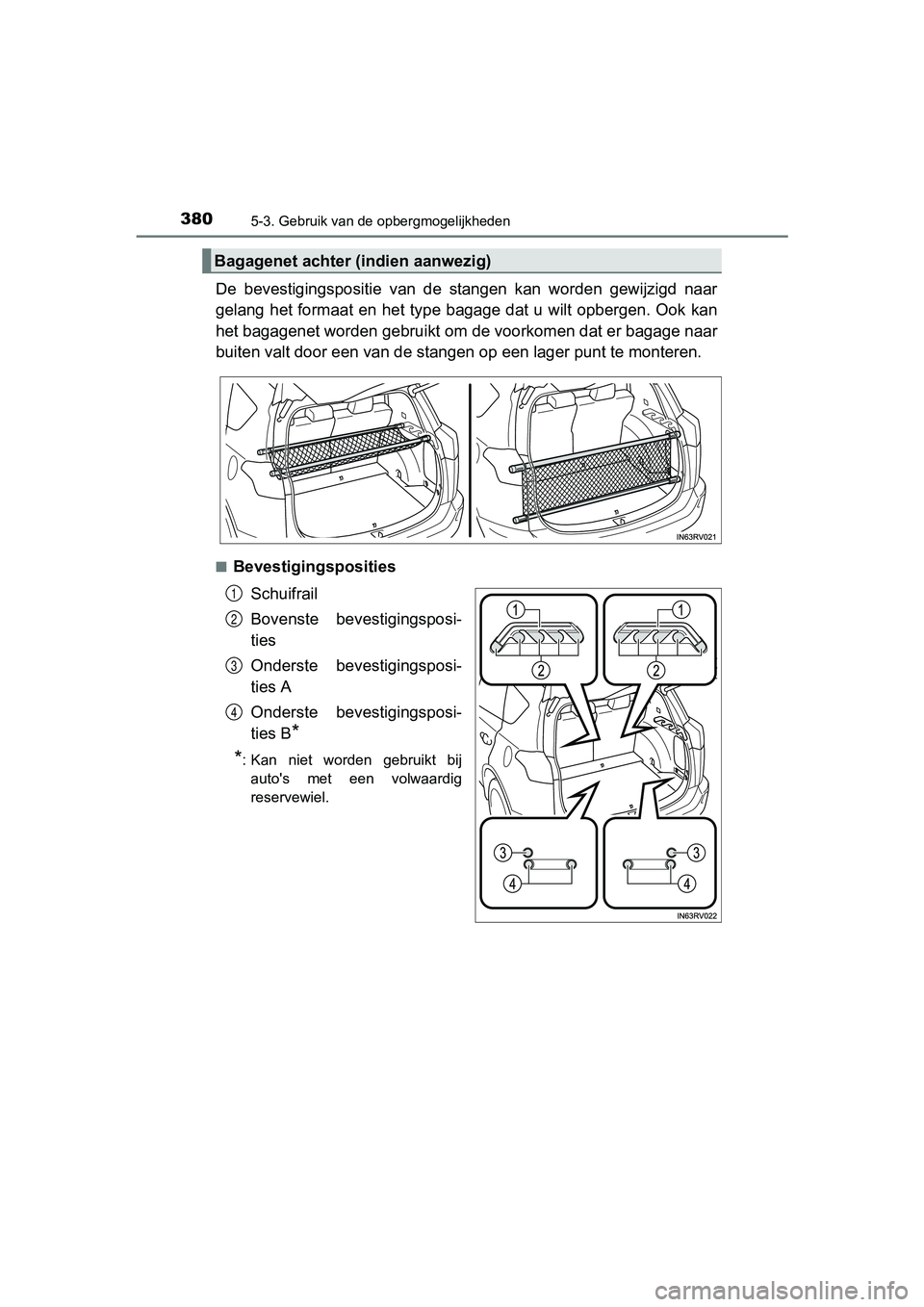

De bevestigingspositie van de stangen kan worden gewijzigd naar
gelang het formaat en het type bagage dat u wilt opbergen. Ook kan
het bagagenet worden gebruikt om de voorkomen dat er bagage naar
buiten valt door een van de st angen op een lager punt te monter en.
■Bevestigingsposities
Schuifrail
Bovenste bevestigingsposi-
ties
Onderste bevestigingsposi-
ties A
Onderste bevestigingsposi-
ties B
*
*
: Kan niet worden gebruikt bij auto's met een volwaardig
reservewiel.
Bagagenet achter (indien aanwezig)
1
2
3
4
RAV4-HV_OM_OM42B04E_(EE).book Page 380 Friday, August 5, 2016 4:24 PM

3815-3. Gebruik van de opbergmogelijkheden
RAV4-HV_OM_OM42B04E_(EE)
5
Voorzieningen in het interieur

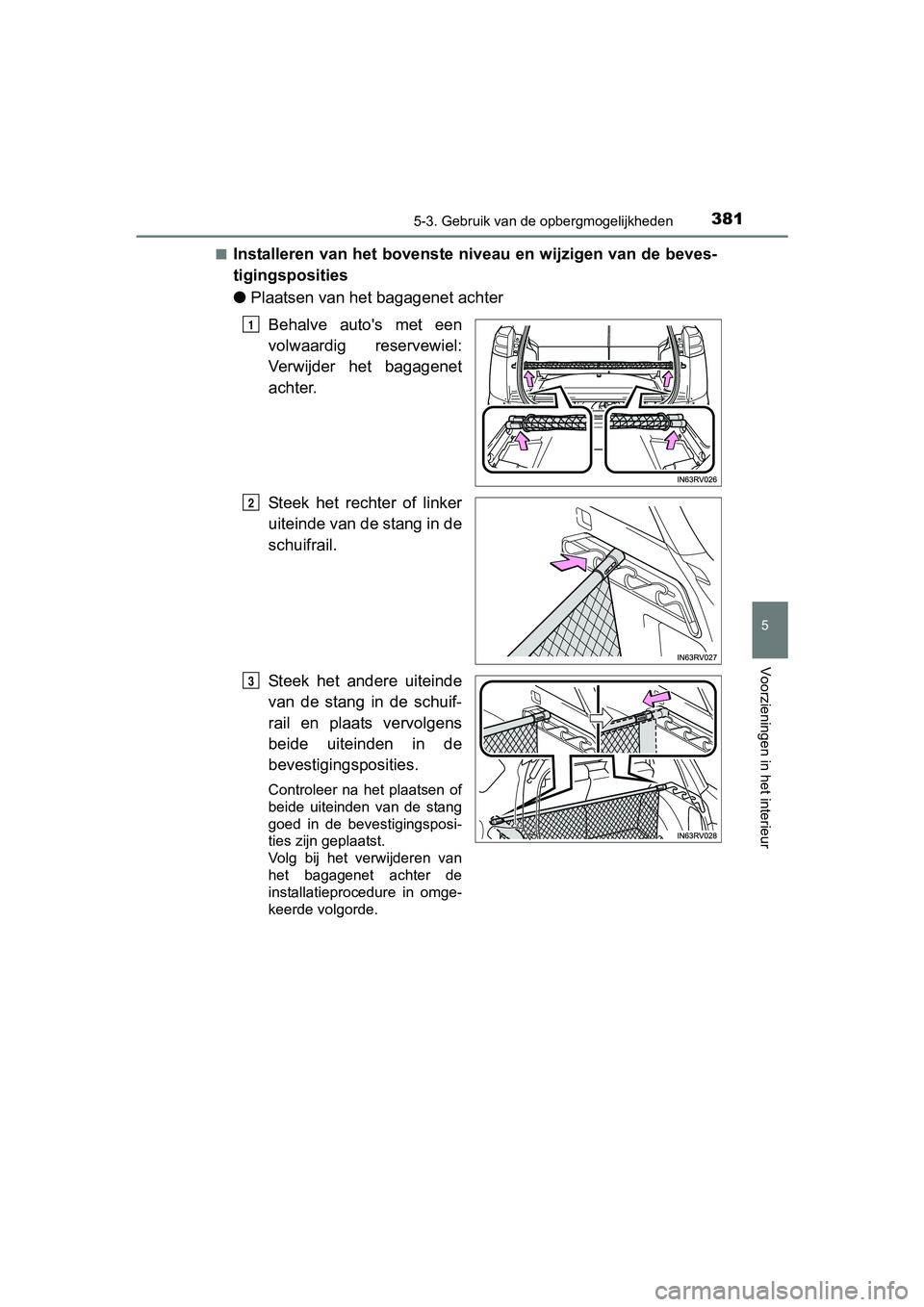

■Installeren van het bovenste niveau en wijzigen van de beves-
tigingsposities
●Plaatsen van het bagagenet achter
Behalve auto's met een
volwaardig reservewiel:
Verwijder het bagagenet
achter.
Steek het rechter of linker
uiteinde van de stang in de
schuifrail.
Steek het andere uiteinde
van de stang in de schuif-
rail en plaats vervolgens
beide uiteinden in de
bevestigingsposities.
Controleer na het plaatsen of
beide uiteinden van de stang
goed in de bevestigingsposi-
ties zijn geplaatst.
Volg bij het verwijderen van
het bagagenet achter de
installatieprocedure in omge-
keerde volgorde.
1
2
3
RAV4-HV_OM_OM42B04E_(EE).book Page 381 Friday, August 5, 2016 4:24 PM

382
RAV4-HV_OM_OM42B04E_(EE)
5-3. Gebruik van de opbergmogelijkheden

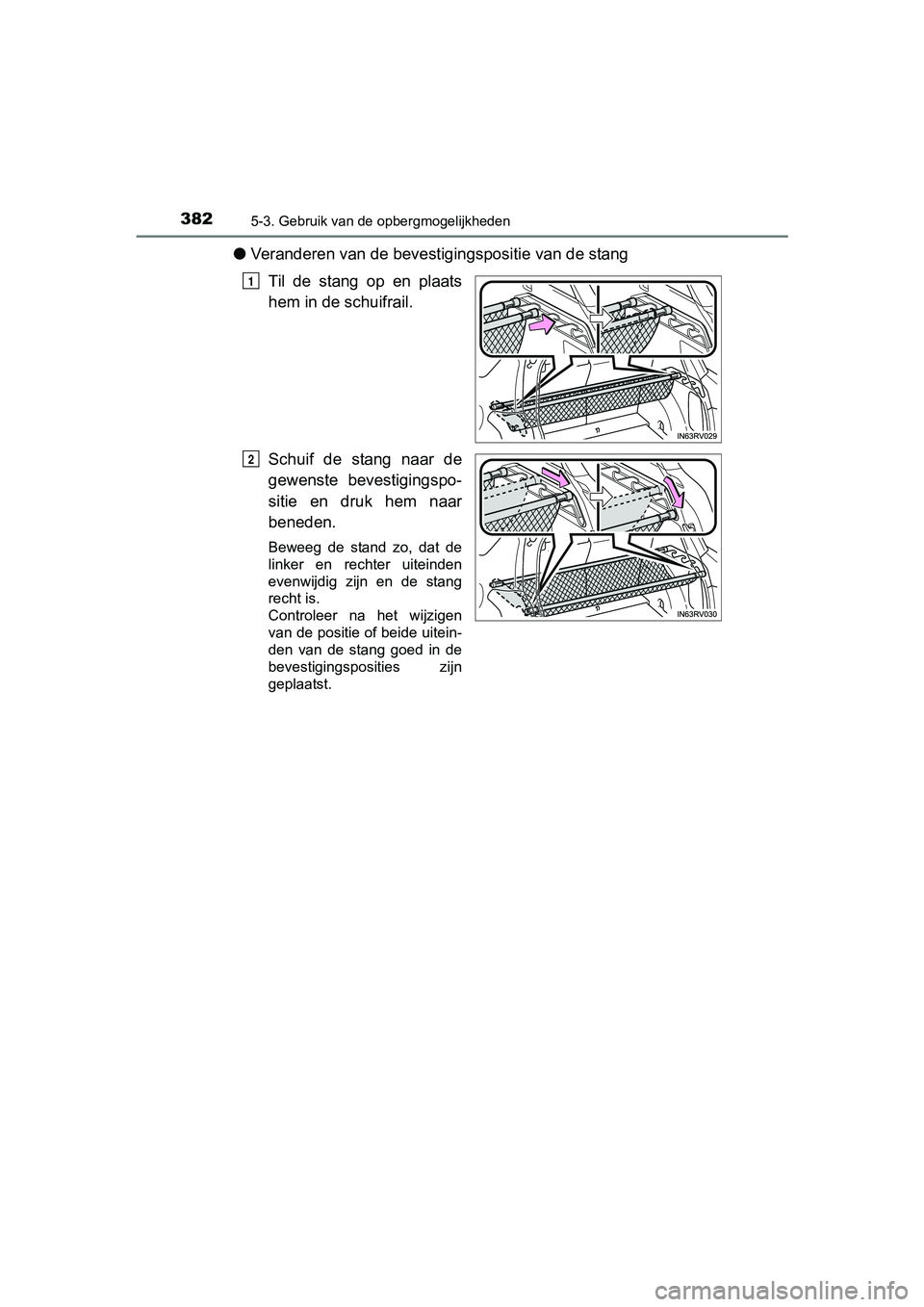

●Veranderen van de beves tigingspositie van de stang
Til de stang op en plaats
hem in de schuifrail.
Schuif de stang naar de
gewenste bevestigingspo-
sitie en druk hem naar
beneden.
Beweeg de stand zo, dat de
linker en rechter uiteinden
evenwijdig zijn en de stang
recht is.
Controleer na het wijzigen
van de positie of beide uitein-
den van de stang goed in de
bevestigingsposities zijn
geplaatst.
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 382 Friday, August 5, 2016 4:24 PM

3835-3. Gebruik van de opbergmogelijkheden
RAV4-HV_OM_OM42B04E_(EE)
5
Voorzieningen in het interieur

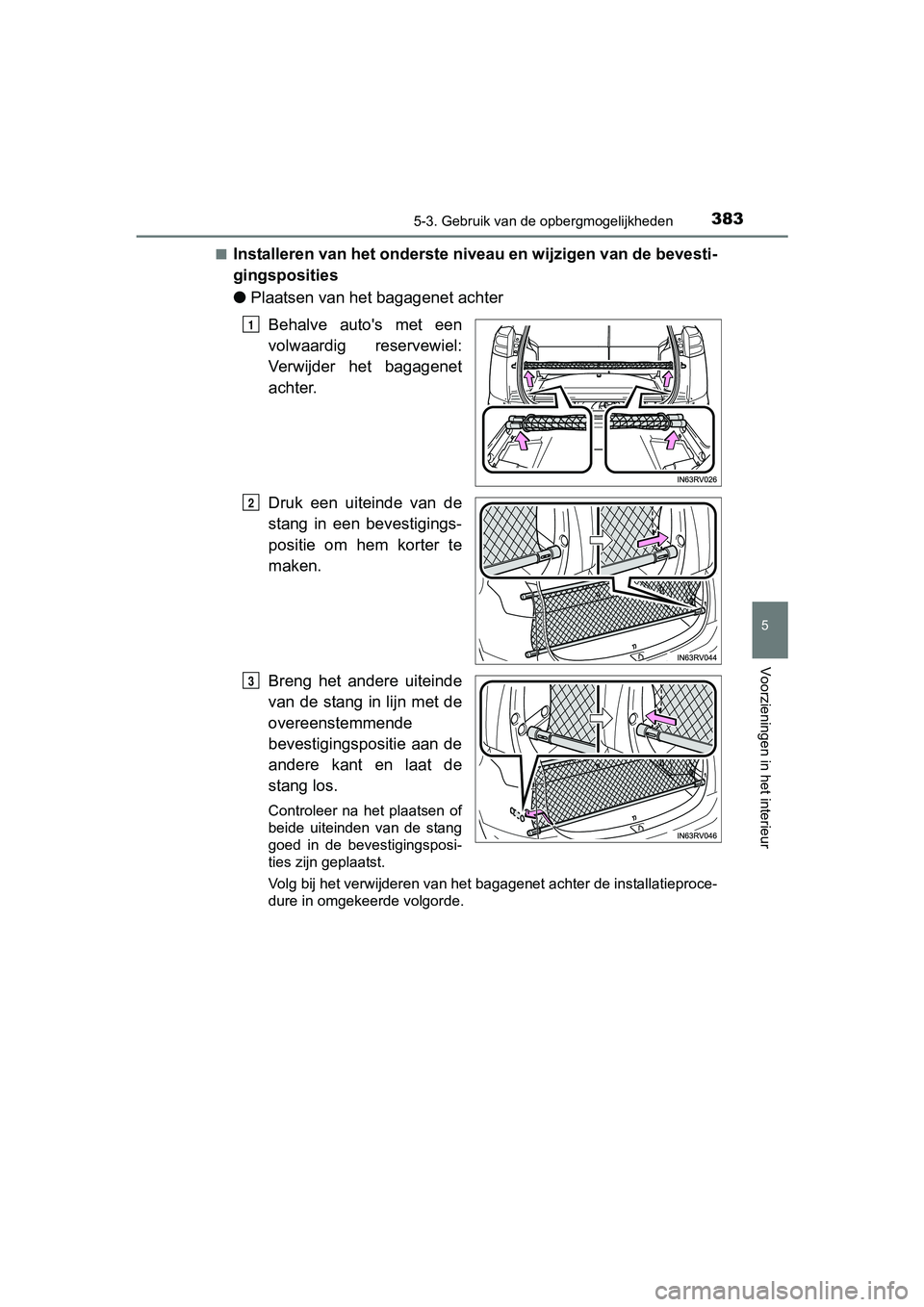

■Installeren van het onderste niveau en wijzigen van de bevesti-
gingsposities
●Plaatsen van het bagagenet achter
Behalve auto's met een
volwaardig reservewiel:
Verwijder het bagagenet
achter.
Druk een uiteinde van de
stang in een bevestigings-
positie om hem korter te
maken.
Breng het andere uiteinde
van de stang in lijn met de
overeenstemmende
bevestigingspositie aan de
andere kant en laat de
stang los.
Controleer na het plaatsen of
beide uiteinden van de stang
goed in de bevestigingsposi-
ties zijn geplaatst.
Volg bij het verwijderen van het bagagenet achter de installati eproce-
dure in omgekeerde volgorde.
1
2
3
RAV4-HV_OM_OM42B04E_(EE).book Page 383 Friday, August 5, 2016 4:24 PM

384
RAV4-HV_OM_OM42B04E_(EE)
5-3. Gebruik van de opbergmogelijkheden
●Veranderen van de beves tigingspositie van de stang
Druk een uiteinde van de
stang in de bevestigings-
positie om hem korter te
maken en verwijder het
bagagenet achter.
Voer de stappen en onder “Plaatsen van het bagagenet
achter” uit. ( →Blz. 383)
■Opbergen van het bagagenet achter (behalve auto's met een
volwaardig reservewiel)
Open de achterste afdek-
plaat en verwijder de afdek-
platen aan de zijkant.
Bevestig de stangen in de
opbergruimte terwijl u de uit-
einden van beide stangen
aan één zijde van het baga-
genet in de opbergruimte
drukt om de stangen korter te
maken.
1
223
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 384 Friday, August 5, 2016 4:24 PM
