2017 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

651-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
RAV4-HV_OM_OM42B04E_(EE)
Plaatsen van baby- en kinderzitjes
Veiligheidsgordels (bij een drie-
puntsveiligheidsgordel met blok-
keerautomaat (ELR) is een
blokkeerclip noodzakelijk)
ISOfix-bevestigingssysteem
(ISOfix-baby- of kinderzitje)
Voor de buitenste zitplaatsen ach-
ter zijn lage bevestigingspunten
aanwezig. (Labels geven aan waar
de bevestigingspunten zich in de
stoelen bevinden.)
Bevestigingssteunen
(voor de bovenste gordel)
Voor de buitenste achterstoelen
zijn bovenste bevestigingspunten
aanwezig. (Labels geven de plaats
van de bevestigingssteun aan.)
Volg de aanwijzingen van de fabrikant van het zitje. Zet het ba by-
of kinderzitje stevig vast op de zitplaatsen met de veiligheids-
gordel of het ISOfix-bevestigingssysteem. Zet het baby- of kin-
derzitje met de bov enste gordel vast.
RAV4-HV_OM_OM42B04E_(EE).book P age 65 Friday, August 5, 2016 4:24 PM

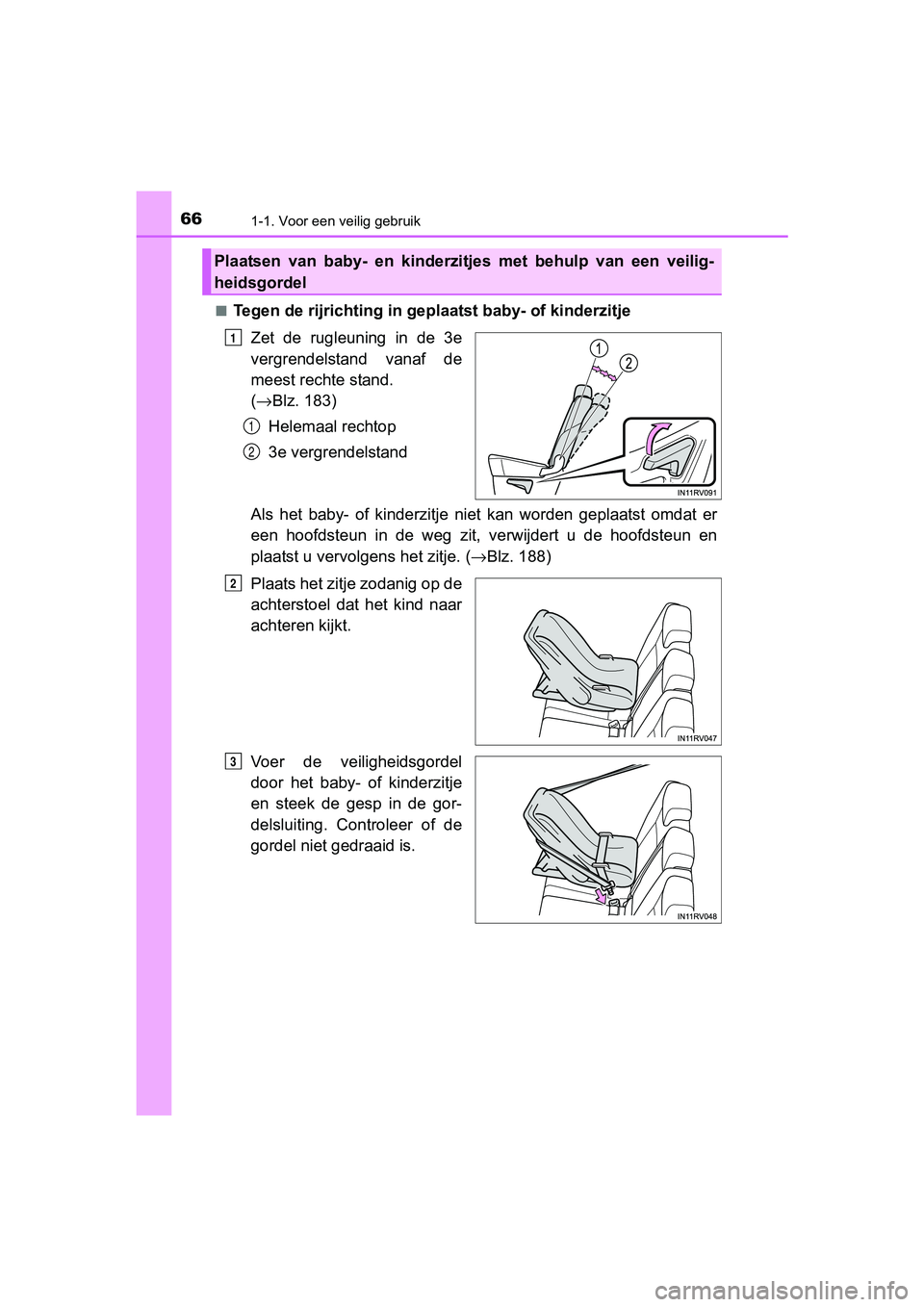

661-1. Voor een veilig gebruik
RAV4-HV_OM_OM42B04E_(EE)■
Tegen de rijrichting in geplaatst baby- of kinderzitje
Zet de rugleuning in de 3e
vergrendelstand vanaf de
meest rechte stand.
(→ Blz. 183)
Helemaal rechtop
3e vergrendelstand
Als het baby- of kinderzitje niet kan worden geplaatst omdat er
een hoofdsteun in de weg zit, verwijdert u de hoofdsteun en
plaatst u vervolgens het zitje. ( →Blz. 188)
Plaats het zitje zodanig op de
achterstoel dat het kind naar
achteren kijkt.
Voer de veiligheidsgordel
door het baby- of kinderzitje
en steek de gesp in de gor-
delsluiting. Controleer of de
gordel niet gedraaid is.
Plaatsen van baby- en kinderzitje s met behulp van een veilig-
heidsgordel
1
1
2
2
3
RAV4-HV_OM_OM42B04E_(EE).book P age 66 Friday, August 5, 2016 4:24 PM

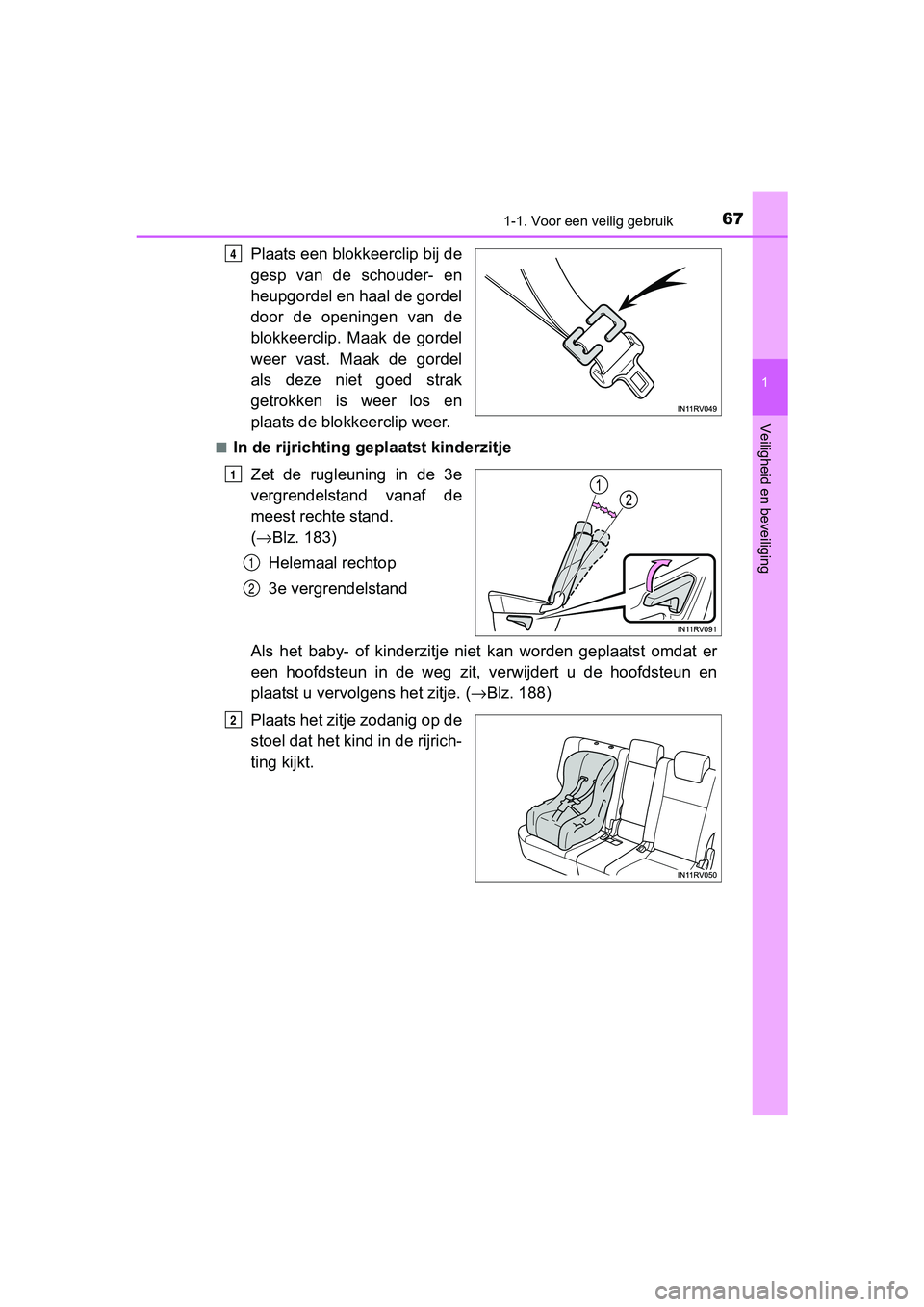

671-1. Voor een veilig gebruik
1
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging
Plaats een blokkeerclip bij de
gesp van de schouder- en
heupgordel en haal de gordel
door de openingen van de
blokkeerclip. Maak de gordel
weer vast. Maak de gordel
als deze niet goed strak
getrokken is weer los en
plaats de blokkeerclip weer.
■In de rijrichting geplaatst kinderzitjeZet de rugleuning in de 3e
vergrendelstand vanaf de
meest rechte stand.
(→ Blz. 183)
Helemaal rechtop
3e vergrendelstand
Als het baby- of kinderzitje niet kan worden geplaatst omdat er
een hoofdsteun in de weg zit, verwijdert u de hoofdsteun en
plaatst u vervolgens het zitje. ( →Blz. 188)
Plaats het zitje zodanig op de
stoel dat het kind in de rijrich-
ting kijkt.
4
1
1
2
2
RAV4-HV_OM_OM42B04E_(EE).book P age 67 Friday, August 5, 2016 4:24 PM

681-1. Voor een veilig gebruik
RAV4-HV_OM_OM42B04E_(EE)
Voer de veiligheidsgordel
door het baby- of kinderzitje
en steek de gesp in de gor-
delsluiting. Controleer of de
gordel niet gedraaid is.
Plaats een blokkeerclip bij de
gesp van de schouder- en
heupgordel en haal de gordel
door de openingen van de
blokkeerclip. Maak de gordel
weer vast. Maak de gordel
als deze niet goed strak
getrokken is weer los en
plaats de blokkeerclip weer.
■ZitkussenZet de rugleuning in de 3e
vergrendelstand vanaf de
meest rechte stand.
(→ Blz. 183)
Helemaal rechtop
3e vergrendelstand
Als het baby- of kinderzitje niet kan worden geplaatst omdat er
een hoofdsteun in de weg zit, verwijdert u de hoofdsteun en
plaatst u vervolgens het zitje. ( →Blz. 188)
3
4
1
1
2
RAV4-HV_OM_OM42B04E_(EE).book P age 68 Friday, August 5, 2016 4:24 PM

691-1. Voor een veilig gebruik
1
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging
Plaats het zitje zodanig op de stoel dat het kind in de rijrichting
kijkt.
Plaats het kind in het baby-
of kinderzitje. Zet het kind
vast met de veiligheidsgordel
volgens de aanwijzingen van
de fabrikant en steek de
gesp in de gordelsluiting.
Controleer of de gordel niet
gedraaid is.
Controleer of de schoudergordel goed over de schouder van het k ind
loopt en het heupgedeelte zo laag mogelijk ligt. ( →Blz. 34)
Druk de ontgrendelknop op de
gordelsluiting in en laat de gordel
helemaal oprollen.
2
ZittingverhogingMet hoge rugleuning
3
Verwijderen van een baby- of kinderzitje dat is vastgezet met e en
veiligheidsgordel
RAV4-HV_OM_OM42B04E_(EE).book P age 69 Friday, August 5, 2016 4:24 PM

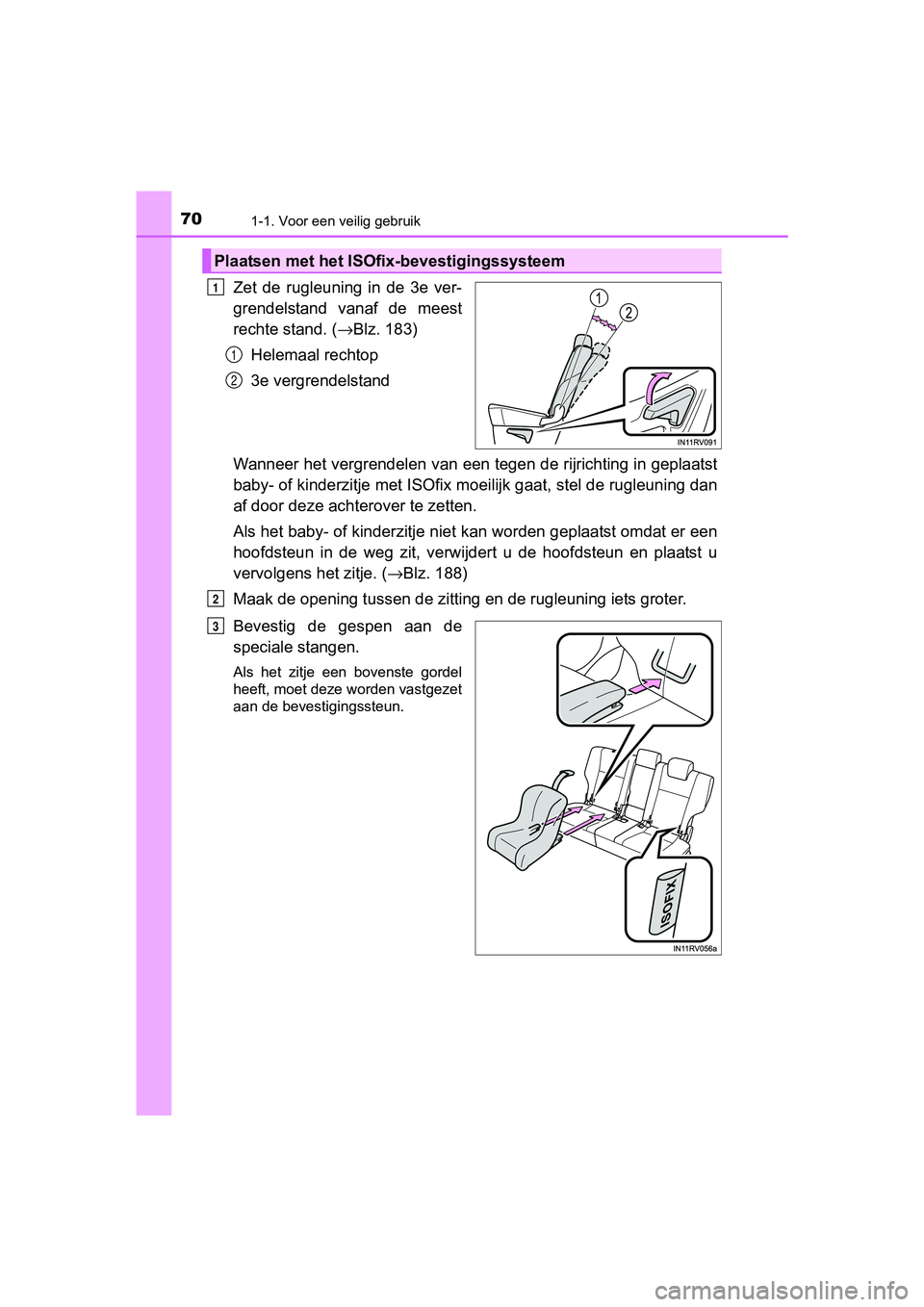

701-1. Voor een veilig gebruik
RAV4-HV_OM_OM42B04E_(EE)
Zet de rugleuning in de 3e ver-
grendelstand vanaf de meest
rechte stand. (→Blz. 183)
Helemaal rechtop
3e vergrendelstand
Wanneer het vergrendelen van een tegen de rijrichting in geplaa tst
baby- of kinderzitje met ISOfix moeilijk gaat, stel de rugleuni ng dan
af door deze achterover te zetten.
Als het baby- of kinderzitje niet kan worden geplaatst omdat er een
hoofdsteun in de weg zit, verw ijdert u de hoofdsteun en plaatst u
vervolgens het zitje. ( →Blz. 188)
Maak de opening tussen de zitti ng en de rugleuning iets groter.
Bevestig de gespen aan de
speciale stangen.
Als het zitje een bovenste gordel
heeft, moet deze worden vastgezet
aan de bevestigingssteun.
Plaatsen met het ISOfix-bevestigingssysteem
1
1
2
2
3
RAV4-HV_OM_OM42B04E_(EE).book P age 70 Friday, August 5, 2016 4:24 PM

711-1. Voor een veilig gebruik
1
RAV4-HV_OM_OM42B04E_(EE)
Veiligheid en beveiliging
Verwijder de hoofdsteun.
Maak het baby- of kinderzitje
vast met de veiligheidsgordel of
met het ISOfix-bevestigingssys-
teem.
Maak de haak vast aan de
bevestigingssteun en maak de
bovenste riem vast.
Controleer of de bovenste gordel
goed vastzit.
Baby- of kinderzitjes met een bovenste gordel
1
2
3
RAV4-HV_OM_OM42B04E_(EE).book P age 71 Friday, August 5, 2016 4:24 PM

721-1. Voor een veilig gebruik
RAV4-HV_OM_OM42B04E_(EE)
■Als er een baby- of kinderzitje wordt geplaatst
U moet bij het plaatsen van het zitje gebruikmaken van een borg clip. Volg de
aanwijzingen van de fabrikant van het baby- of kinderzitje. Als uw baby- of
kinderzitje niet over een blokkeerclip beschikt, kunt u deze verkrijgen bij een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige:
Blokkeerclip voor baby- of kinderzitje
(onderdeelnr. 73119-22010)
WAARSCHUWING
■ Als er een baby- of kinderzitje wordt geplaatst
Volg de aanwijzingen in de montagehandleiding van het baby- of kinderzitje
en zet het zitje goed vast.
Als het baby- of kinderzitje niet goed wordt vastgezet, kan het kind of een
andere passagier bij plotseling remmen, een uitwijkmanoeuvre of een aan-
rijding ernstig letsel oplopen.
● Als het kinderzitje niet goed gemon-
teerd kan worden omdat de bestuur-
dersstoel in de weg zit, moet het
kinderzitje rechts achterin (auto's met
linkse besturing) of links achterin (auto's
met rechtse besturing) worden gemon-
teerd.
● Verstel de voorpassagiersstoel zodanig
dat deze geen contact maakt met het
baby- of kinderzitje.
● Plaats een in de rijrichting geplaatst
baby- of kinderzitje alleen op de voor-
stoel als het niet anders kan.
Als er een in de rijrichting geplaatst
baby- of kinderzitje op de voorpassa-
giersstoel wordt geplaatst, moet de
stoel zo ver mogelijk naar achteren wor-
den geschoven. Als het schouderbe-
vestigingspunt van de veiligheidsgordel
zich vóór de gordelgeleider van het kin-
derzitje bevindt, verplaatst u de zitting
naar voren.
Als dat niet gedaan wordt, kan er ern-
stig letsel ontstaan als de airbags geac-
tiveerd worden.
RAV4-HV_OM_OM42B04E_(EE).book P age 72 Friday, August 5, 2016 4:24 PM
