2017 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

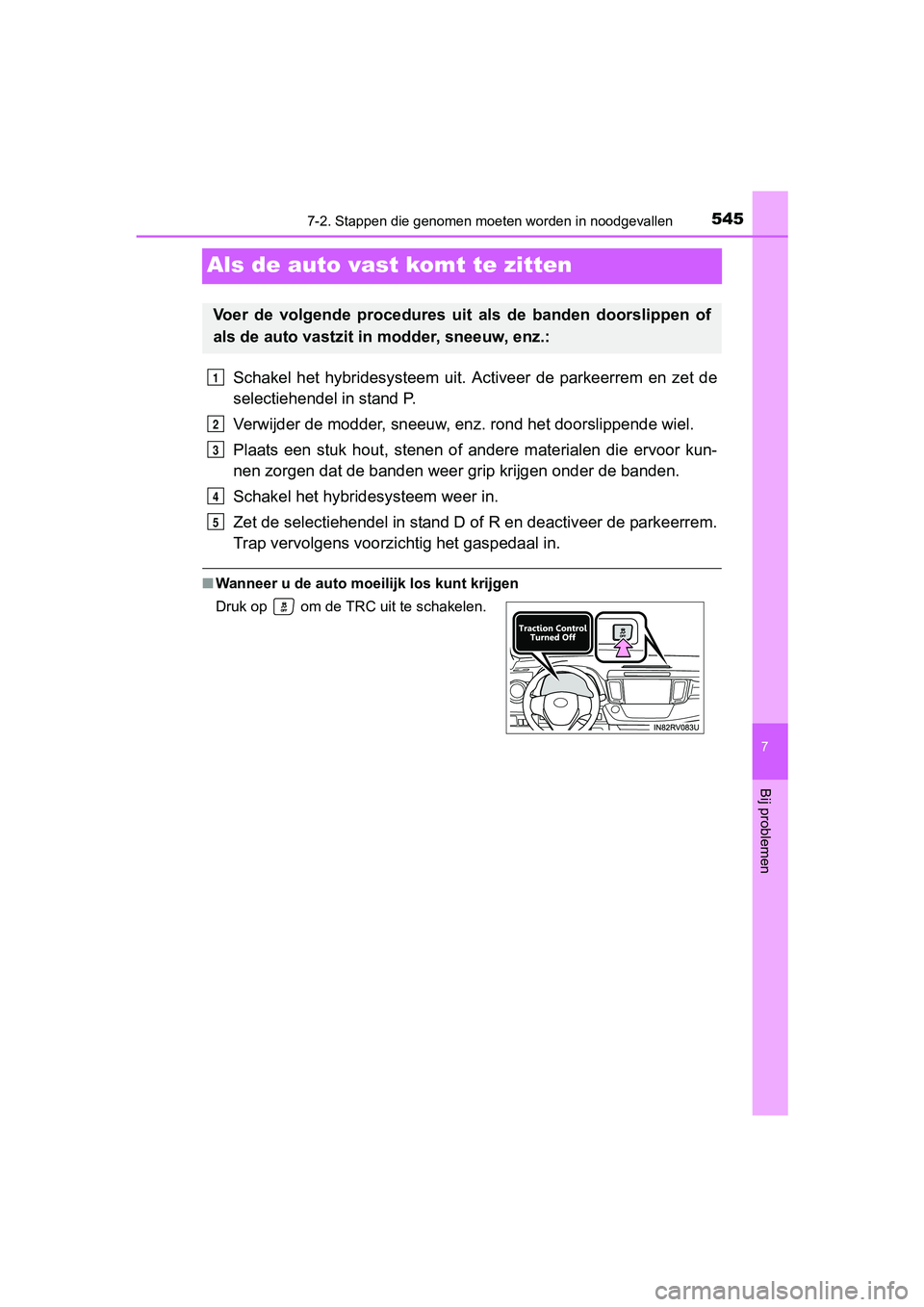

5457-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Als de auto vast komt te zitten
Schakel het hybridesysteem uit. Activeer de parkeerrem en zet de
selectiehendel in stand P.
Verwijder de modder, sneeuw, en z. rond het doorslippende wiel.
Plaats een stuk hout, stenen of andere materialen die ervoor ku n-
nen zorgen dat de banden weer grip krijgen onder de banden.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D of R en deactiveer de parkeerrem.
Trap vervolgens voorzich tig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krijgen
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schakelen.
1
2
3
4
5
RAV4-HV_OM_OM42B04E_(EE).book Page 545 Friday, August 5, 2016 4:24 PM

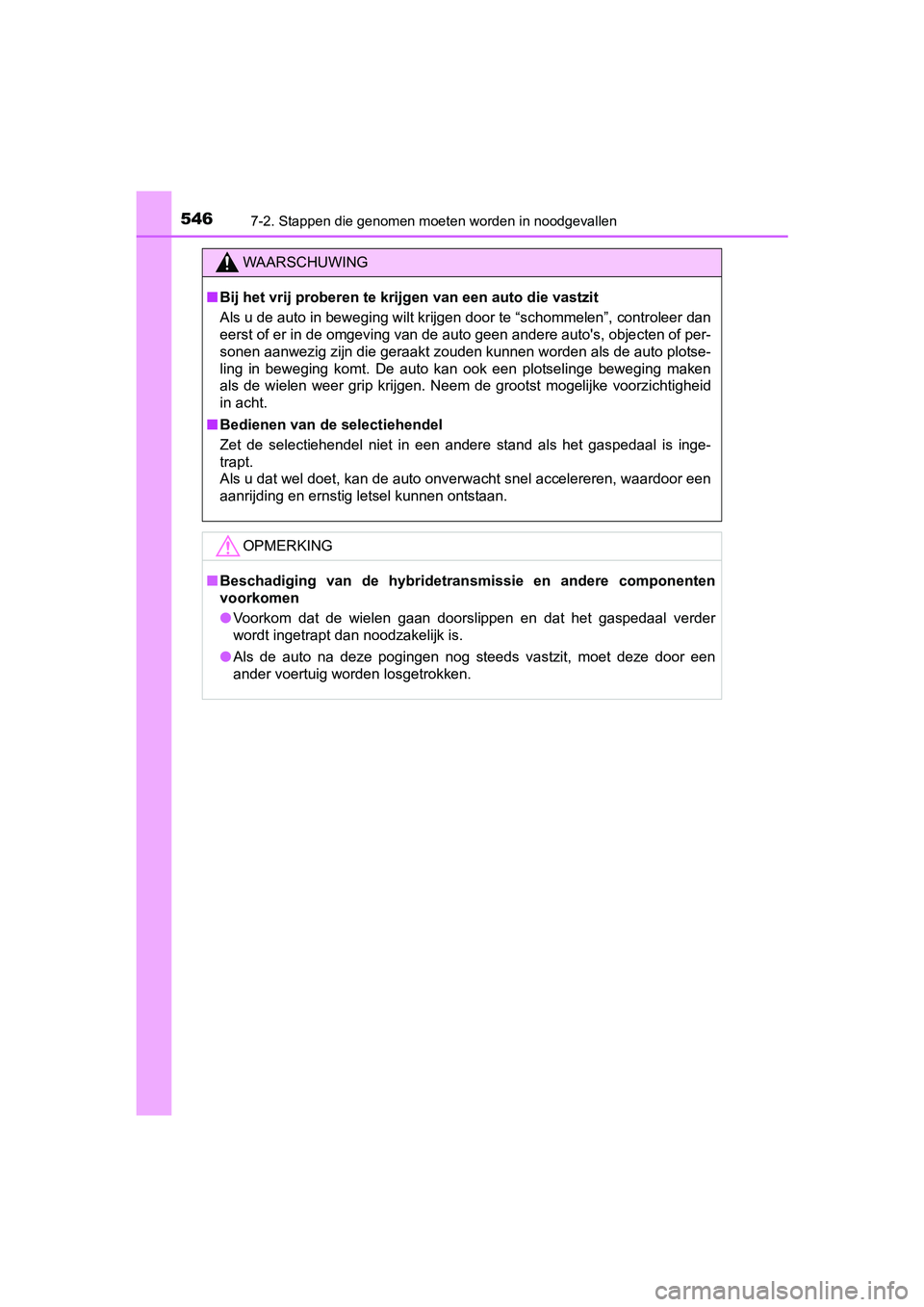

5467-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, obje cten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de aut o plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voor zichtigheid
in acht.
■ Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaa l is inge-
trapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■ Beschadiging van de hybridetransmissie en andere componenten
voorkomen
● Voorkom dat de wielen gaan doorslippen en dat het gaspedaal ver der
wordt ingetrapt dan noodzakelijk is.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
RAV4-HV_OM_OM42B04E_(EE).book Page 546 Friday, August 5, 2016 4:24 PM

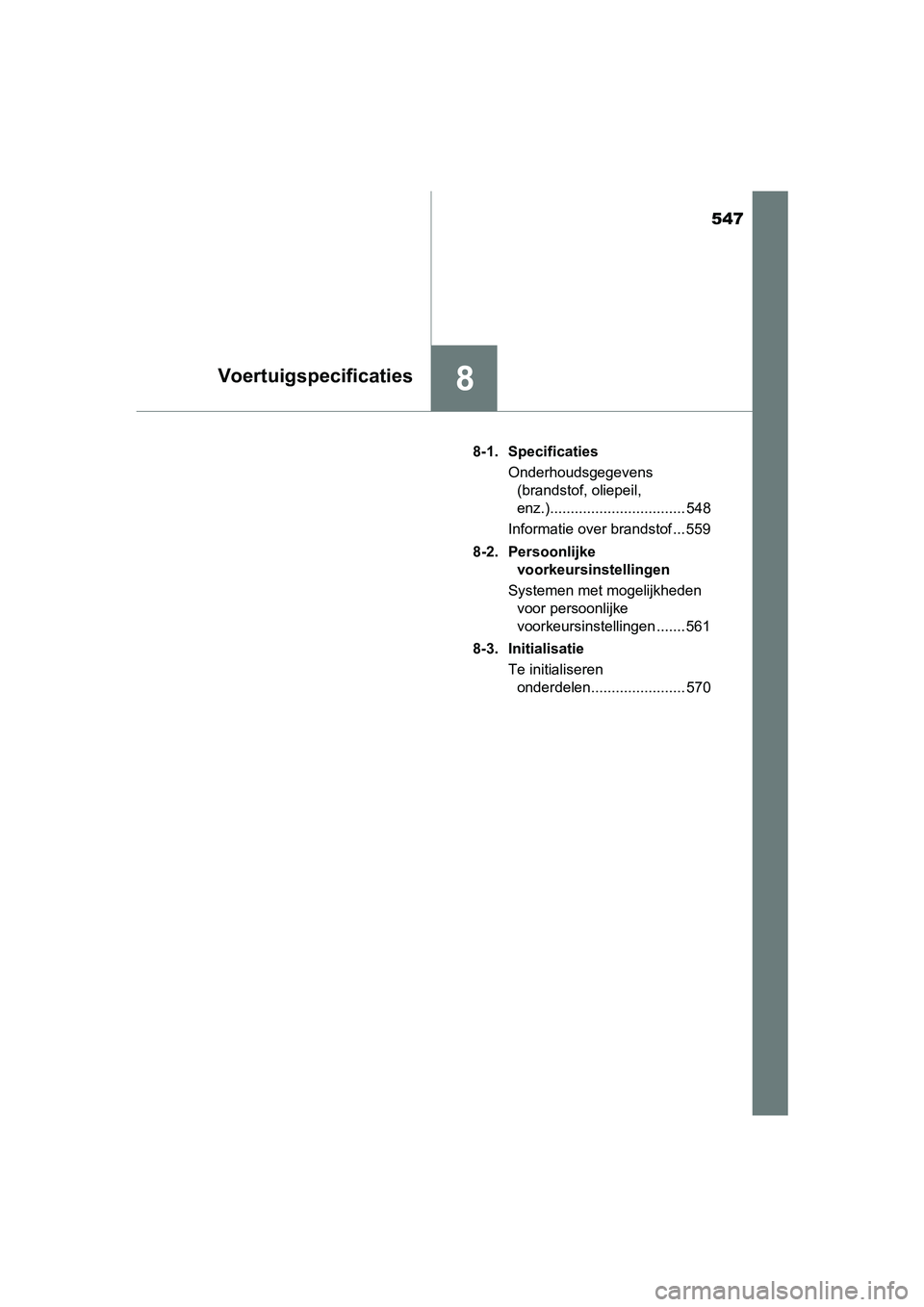

547
8Voertuigspecificaties
RAV4-HV_OM_OM42B04E_(EE)8-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil,
enz.)................................. 548
Informatie over brandstof ... 559
8-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen ....... 561
8-3. Initialisatie Te initialiseren onderdelen....................... 570
RAV4-HV_OM_OM42B04E_(EE).book Page 547 Friday, August 5, 2016 4:24 PM

5488-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)
Onderhoudsgegevens (brandstof, oliepeil, enz.)
*1: Ongeladen auto
*2: Auto's met verhoogde wagenhoogte
*1: Auto's voor het rijden met een aanhangwagen. (→Blz. 218)
*2: Met modelcode*4 die een “X” als laatste letter heeft
*3: Met modelcode*4 die een “W” als laatste letter heeft
*4: De modelcode staat vermeld op het typeplaatje. ( →Blz. 549)
Afmetingen
Totale lengte4.605 mm (181,3 in.)
Totale breedte1.845 mm (72,6 in.)
Totale hoogte*1
Zonder imperiaal1.675 mm (65,9 in.)
1.685 mm (66,3 in.)*2
Met imperiaal1.705 mm (67,1 in.)
1.715 mm (67,5 in.)*2
Wielbasis2.660 mm (104,7 in.)
Spoorbreedte voor
en achter17 inch banden1.570 mm (61,8 in.)
18 inch banden1.560 mm (61,4 in.)
Gewichten
Maximaal toelaatbaar
voertuiggewicht2WD-uitvoeringen2.205 kg (4.861 lb.)
AWD-uitvoeringen2.270 kg (5.004 lb.)
Maximale asbelastingVoor1.220 kg (2.690 lb.)Achter
Kogeldruk*12WD-uitvoeringen35 kg (77 lb.)*2
70 kg (154 lb.)*3
AWD-uitvoeringen70 kg (154 lb.)
Maximaal aanhang-
wagengewicht
*1
Ongeremd750 kg (1.653 lb.)
Geremd
2WD-
uitvoeringen800 kg (1.764 lb.)
AWD-
uitvoeringen1.650 kg (3.638 lb.)
RAV4-HV_OM_OM42B04E_(EE).book Page 548 Friday, August 5, 2016 4:24 PM

5498-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)
8
Voertuigspecificaties
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r
van uw Toyota. Het wordt gebruikt voor het op naam zetten van d e
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Dit nummer is links boven op
het dashboard ingeslagen.
Dit nummer staat ook op het
typeplaatje.
Identificatie van de auto
RAV4-HV_OM_OM42B04E_(EE).book Page 549 Friday, August 5, 2016 4:24 PM

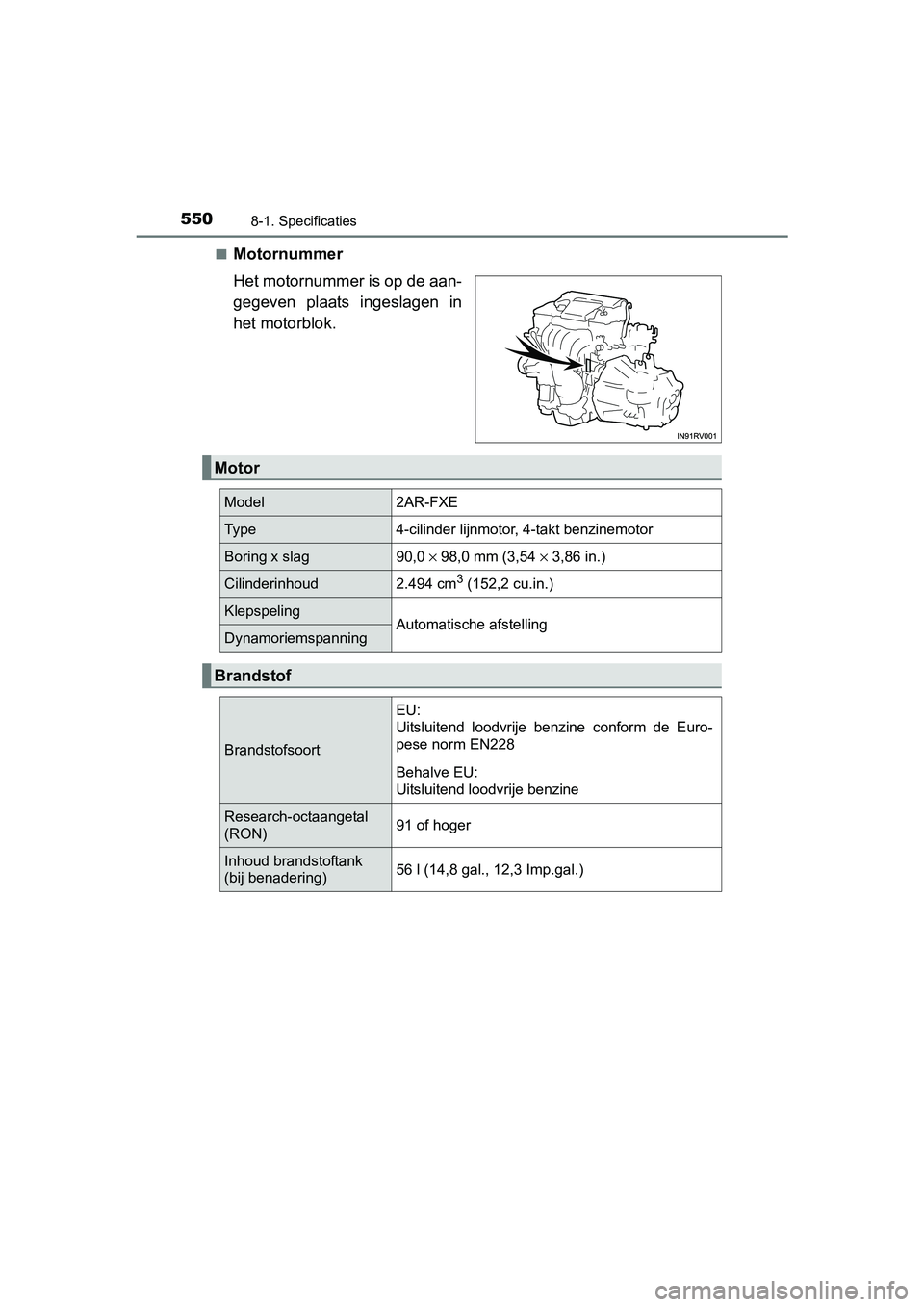

5508-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)■
Motornummer
Het motornummer is op de aan-
gegeven plaats ingeslagen in
het motorblok.
Motor
Model2AR-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag90,0 ×
98,0 mm (3,54 × 3,86 in.)
Cilinderinhoud2.494 cm3 (152,2 cu.in.)
KlepspelingAutomatische afstellingDynamoriemspanning
Brandstof
Brandstofsoort
EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)91 of hoger
Inhoud brandstoftank
(bij benadering)56 l (14,8 gal., 12,3 Imp.gal.)
RAV4-HV_OM_OM42B04E_(EE).book Page 550 Friday, August 5, 2016 4:24 PM

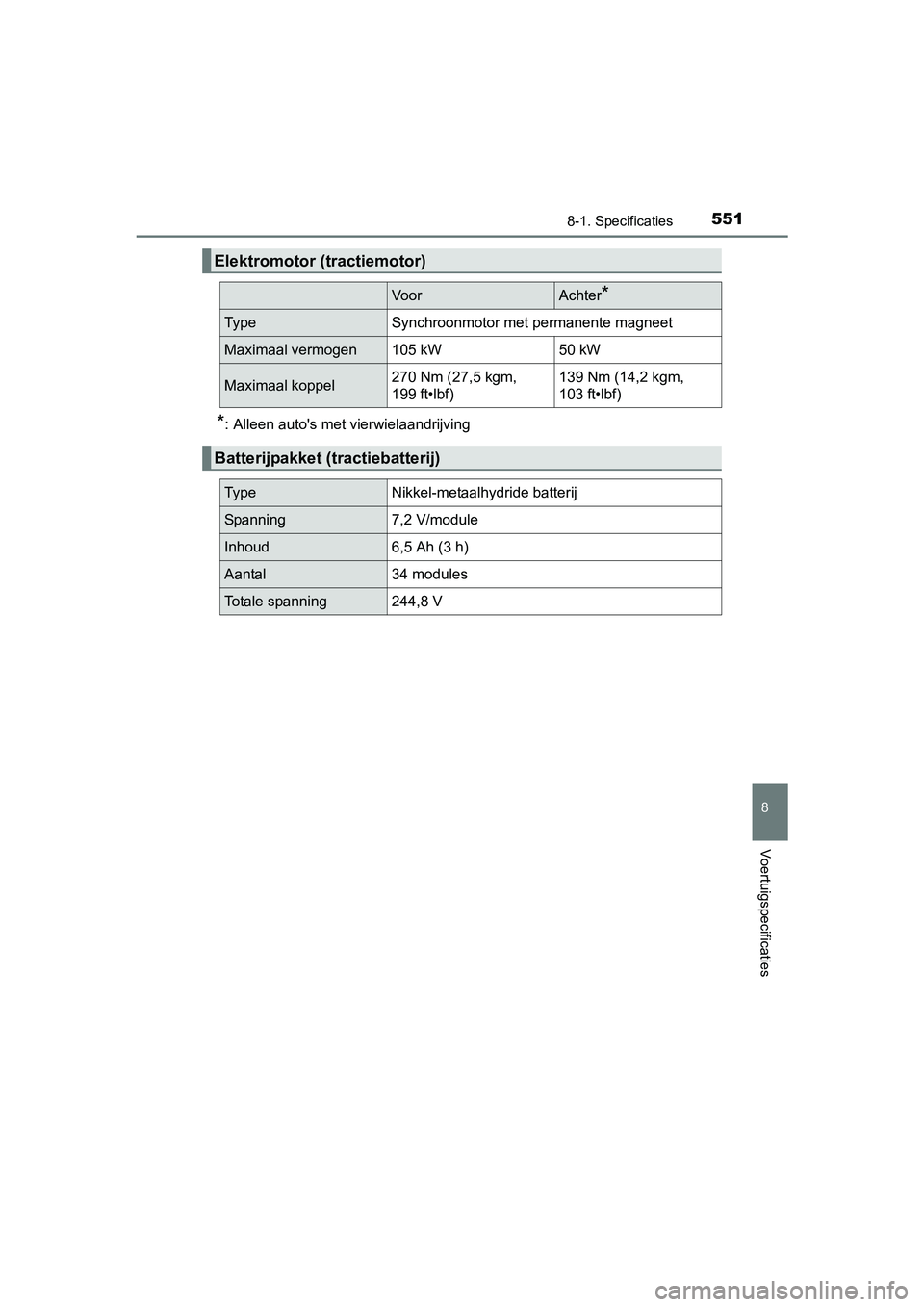

5518-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)
8
Voertuigspecificaties
*: Alleen auto's met vierwielaandrijving
Elektromotor (tractiemotor)
VoorAchter*
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen105 kW50 kW
Maximaal koppel270 Nm (27,5 kgm,
199 ft•lbf)139 Nm (14,2 kgm,
103 ft•lbf)
Batterijpakket (tractiebatterij)
Ty p eNikkel-metaalhydride batterij
Spanning7,2 V/module
Inhoud6,5 Ah (3 h)
Aantal34 modules
Totale spanning244,8 V
RAV4-HV_OM_OM42B04E_(EE).book Page 551 Friday, August 5, 2016 4:24 PM

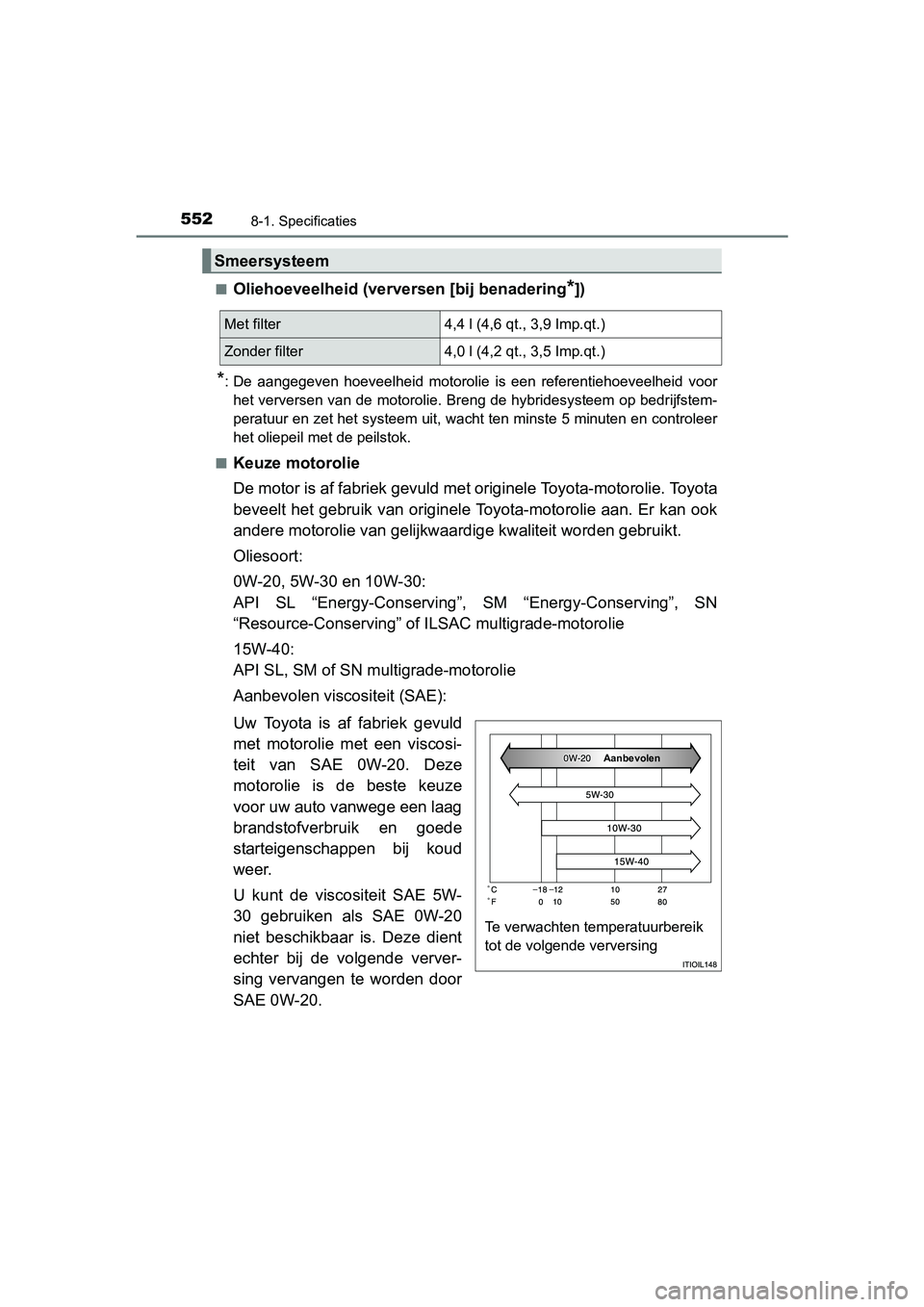

5528-1. Specificaties
RAV4-HV_OM_OM42B04E_(EE)■
Oliehoeveelheid (verversen [bij benadering*])
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelhe
id voor
het verversen van de motorolie. Breng de hybridesysteem op bedr ijfstem-
peratuur en zet het systeem uit, wacht ten minste 5 minuten en controleer
het oliepeil met de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. T oyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaard ige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Smeersysteem
Met filter4,4 l (4,6 qt., 3,9 Imp.qt.)
Zonder filter4,0 l (4,2 qt., 3,5 Imp.qt.)
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
