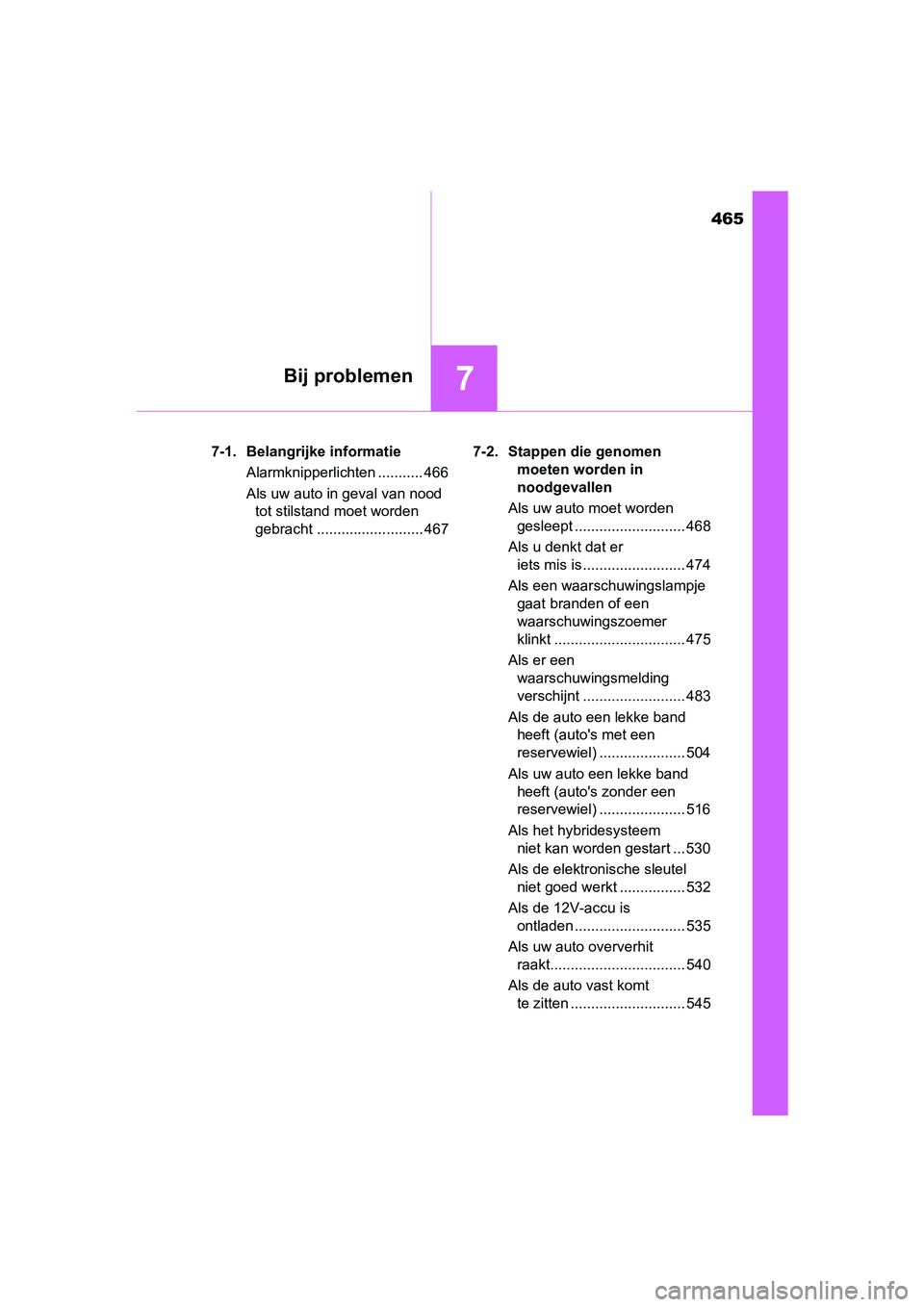

2017 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

465
7Bij problemen
RAV4-HV_OM_OM42B04E_(EE)7-1. Belangrijke informatie
Alarmknipperlichten ........... 466
Als uw auto in geval van nood tot stilstand moet worden
gebracht .......................... 467 7-2. Stappen die genomen
moeten worden in
noodgevallen
Als uw auto moet worden gesleept ........................... 468
Als u denkt dat er iets mis is ......................... 474
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer
klinkt ................................ 475
Als er een waarschuwingsmelding
verschijnt ......................... 483
Als de auto een lekke band heeft (auto's met een
reservewiel) ..................... 504
Als uw auto een lekke band heeft (auto's zonder een
reservewiel) ..................... 516
Als het hybridesysteem niet kan worden gestart ... 530
Als de elektronische sleutel niet goed werkt ................ 532
Als de 12V-accu is ontladen ........................... 535
Als uw auto oververhit raakt................................. 540
Als de auto vast komt te zitten ............................ 545
RAV4-HV_OM_OM42B04E_(EE).book Page 465 Friday, August 5, 2016 4:24 PM

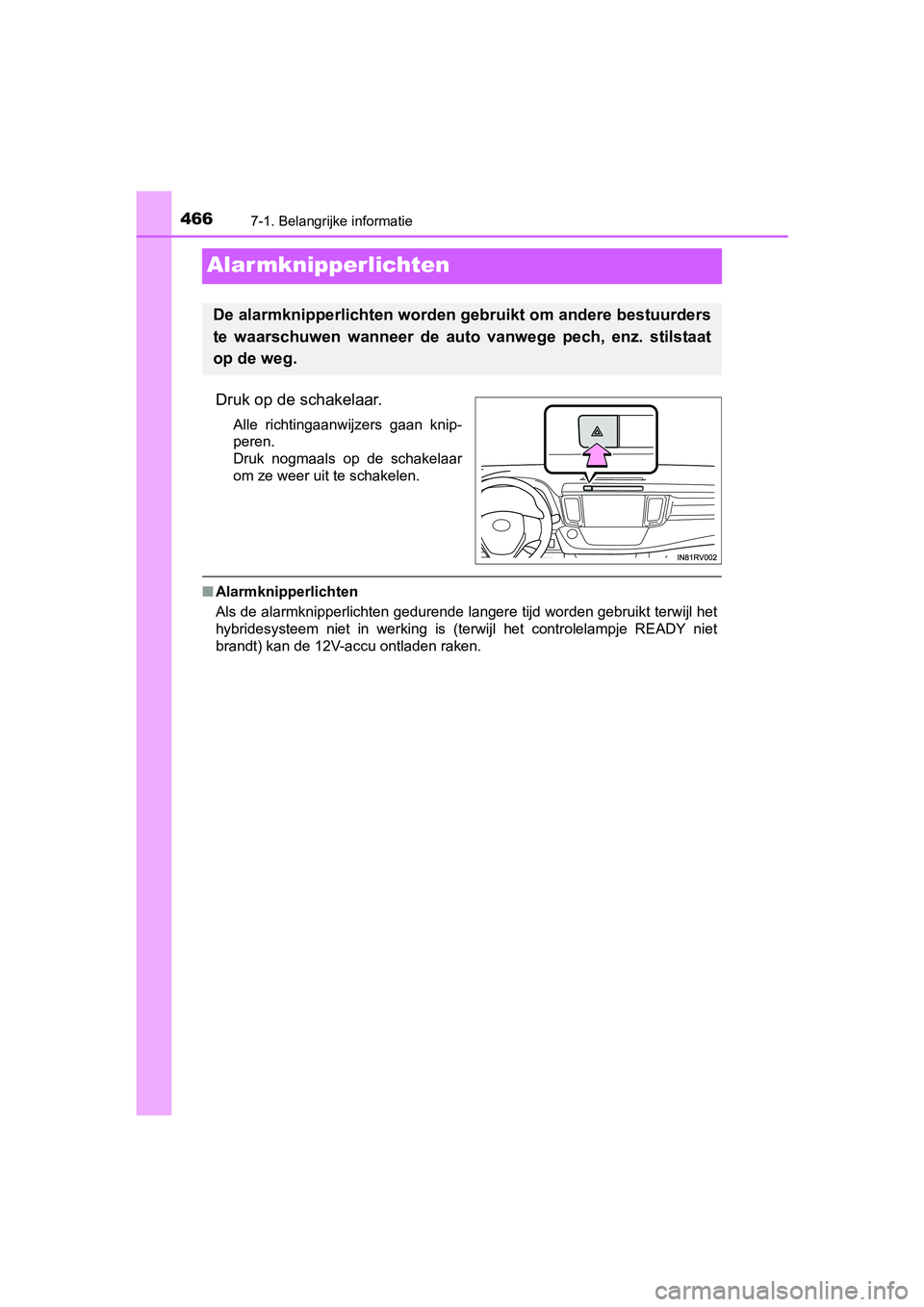

4667-1. Belangrijke informatie
RAV4-HV_OM_OM42B04E_(EE)
Alar mknipperlichten
Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren.
Druk nogmaals op de schakelaar
om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten gedurende langere tijd worden gebrui kt terwijl het
hybridesysteem niet in werking is (terwijl het controlelampje R EADY niet
brandt) kan de 12V-accu ontladen raken.
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de auto vanwege pech, enz. stilstaat
op de weg.
RAV4-HV_OM_OM42B04E_(EE).book Page 466 Friday, August 5, 2016 4:24 PM

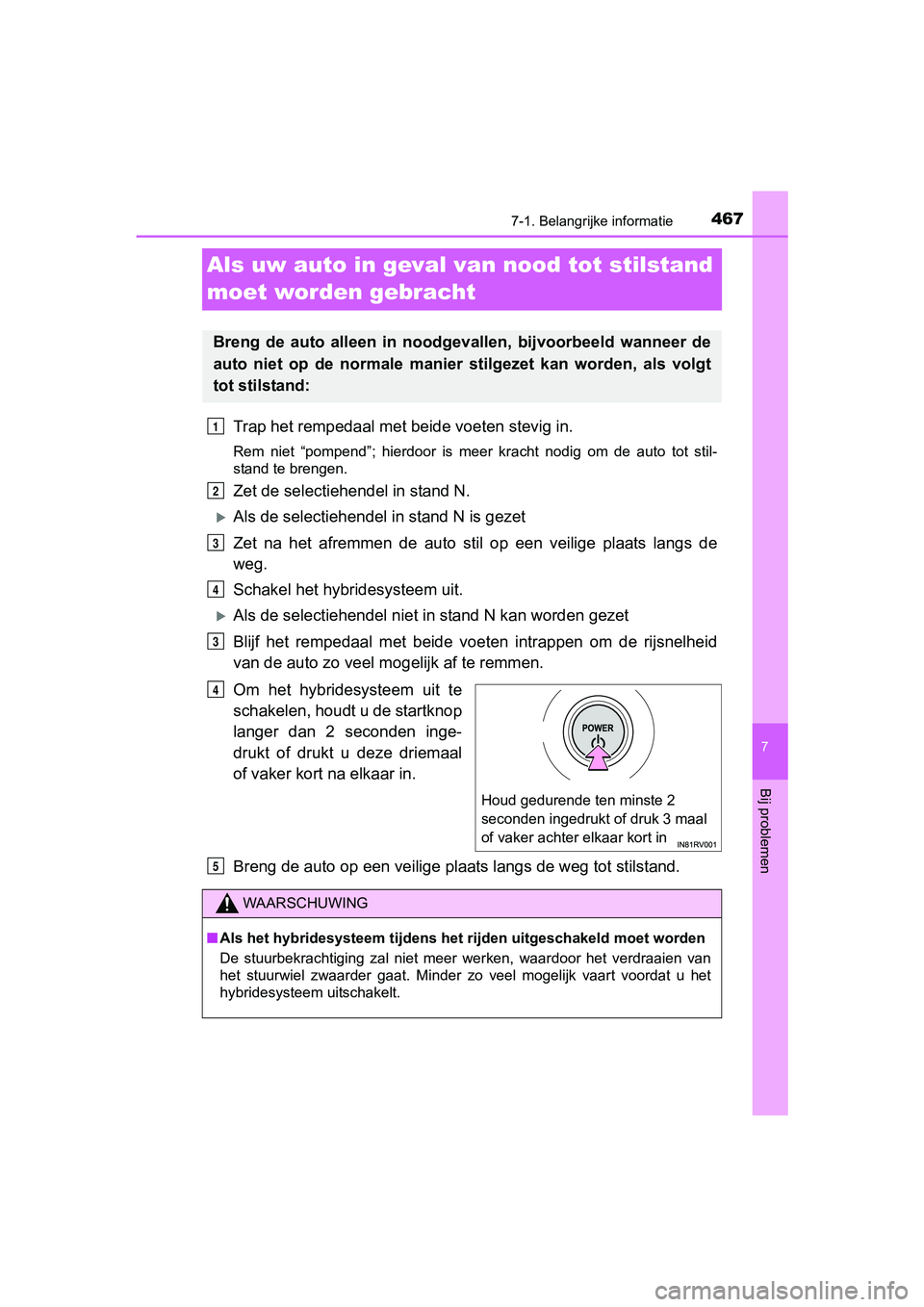

4677-1. Belangrijke informatie
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Als uw auto in geval van nood tot stilstand
moet worden gebracht
Trap het rempedaal met be ide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto to t stil-
stand te brengen.
Zet de selectiehe ndel in stand N.
Als de selectiehendel in stand N is gezet
Zet na het afremmen de auto stil op een veilige plaats langs de
weg.
Schakel het hybridesysteem uit.
Als de selectiehendel niet i n stand N kan worden gezet
Blijf het rempedaal met beide voeten intrappen om de rijsnelhei d
van de auto zo veel m ogelijk af te remmen.
Om het hybridesysteem uit te
schakelen, houdt u de startknop
langer dan 2 seconden inge-
drukt of drukt u deze driemaal
of vaker kort na elkaar in.
Breng de auto op een v eilige plaats langs de weg tot stilstand.
Breng de auto alleen in noodgeva llen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt
tot stilstand:
1
2
3
4
3
Houd gedurende ten minste 2
seconden ingedrukt of druk 3 maal
of vaker achter elkaar kort in
4
WAARSCHUWING
■ Als het hybridesysteem tijdens he t rijden uitgeschakeld moet worden
De stuurbekrachtiging zal niet meer werken, waardoor het verdra aien van
het stuurwiel zwaarder gaat. Mi nder zo veel mogelijk vaart voor dat u het
hybridesysteem uitschakelt.
5
RAV4-HV_OM_OM42B04E_(EE).book Page 467 Friday, August 5, 2016 4:24 PM

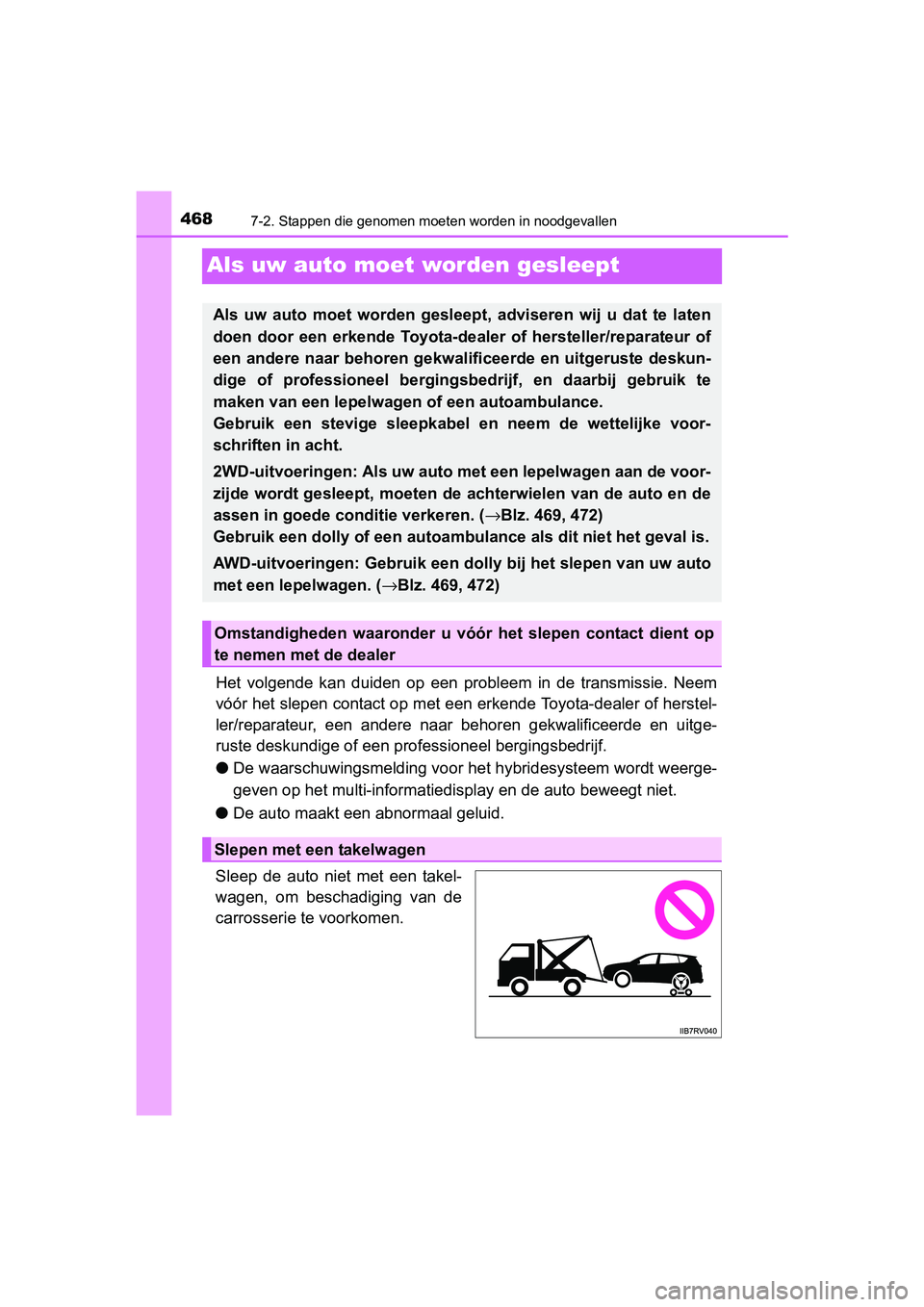

4687-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
Als uw auto moet worden gesleept
Het volgende kan duiden op een probleem in de transmissie. Neem
vóór het slepen contact op met een erkende Toyota-dealer of her stel-
ler/reparateur, een andere naar behoren gekwalificeerde en uitg e-
ruste deskundige of een pro fessioneel bergingsbedrijf.
● De waarschuwingsmelding voor het hybridesysteem wordt weerge-
geven op het multi-informatied isplay en de auto beweegt niet.
● De auto maakt een abnormaal geluid.
Sleep de auto niet met een takel-
wagen, om beschadiging van de
carrosserie te voorkomen.
Als uw auto moet worden gesleept, adviseren wij u dat te laten
doen door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwal ificeerde en uitgeruste deskun-
dige of professioneel bergings bedrijf, en daarbij gebruik te
maken van een lepelwagen of een autoambulance.
Gebruik een stevige sleepkabel en neem de wettelijke voor-
schriften in acht.
2WD-uitvoeringen: Als uw auto met een lepelwagen aan de voor-
zijde wordt gesleept, moeten de achterwielen van de auto en de
assen in goede conditie verkeren. ( →Blz. 469, 472)
Gebruik een dolly of ee n autoambulance als dit niet het geval i s.
AWD-uitvoeringen: Gebruik een dolly bij het slepen van uw auto
met een lepelwagen. ( →Blz. 469, 472)
Omstandigheden waaronder u vóór het slepen contact dient op
te nemen met de dealer
Slepen met een takelwagen
RAV4-HV_OM_OM42B04E_(EE).book Page 468 Friday, August 5, 2016 4:24 PM

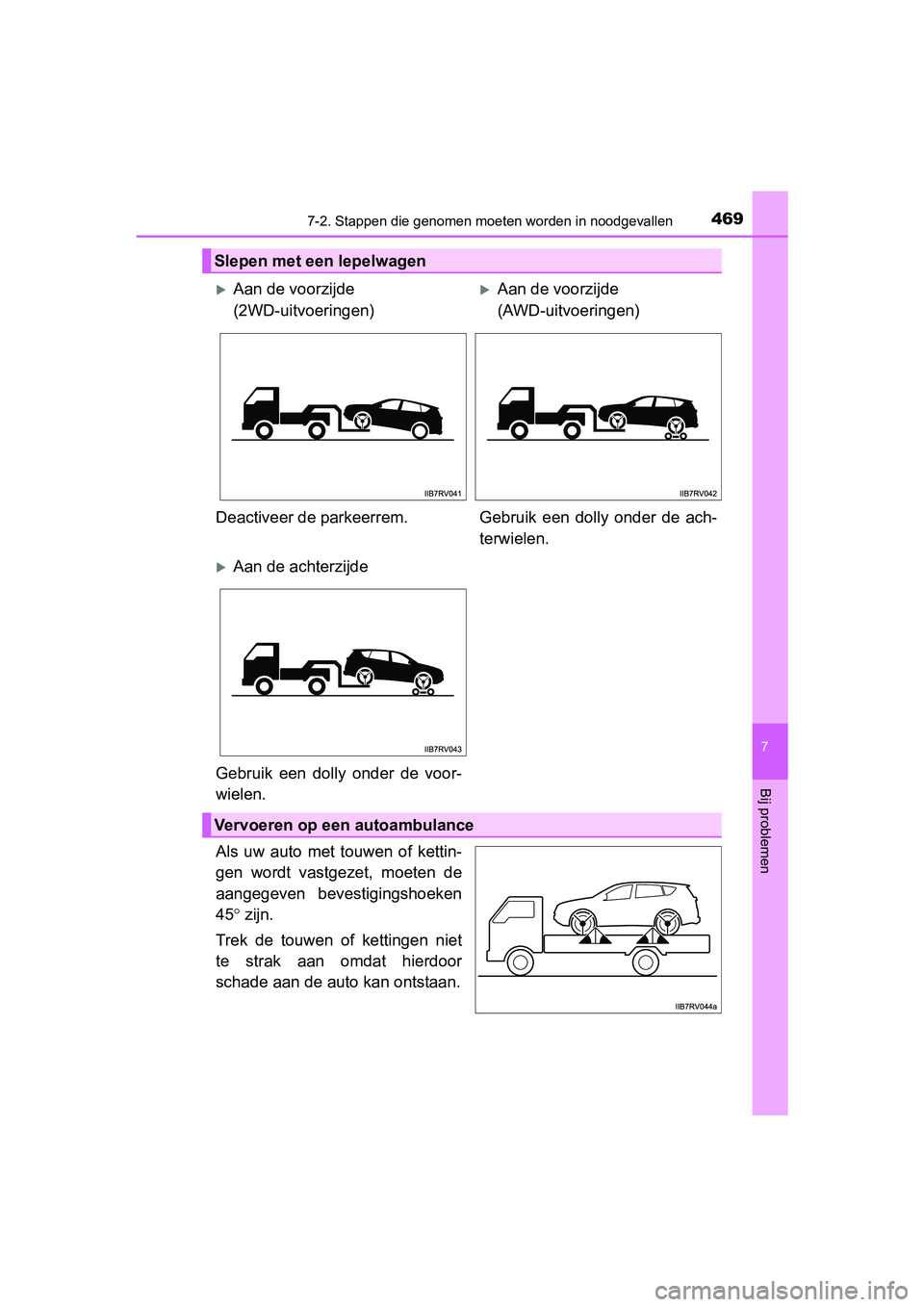

4697-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Als uw auto met touwen of kettin-
gen wordt vastgezet, moeten de
aangegeven bevestigingshoeken
45° zijn.
Trek de touwen of kettingen niet
te strak aan omdat hierdoor
schade aan de auto kan ontstaan.
Slepen met een lepelwagen
Aan de voorzijde
(2WD-uitvoeringen)Aan de voorzijde
(AWD-uitvoeringen)
Deactiveer de parkeerrem. Gebruik een dolly onder de ach- terwielen.
Aan de achterzijde
Gebruik een dolly onder de voor-
wielen.
Vervoeren op een autoambulance
RAV4-HV_OM_OM42B04E_(EE).book Page 469 Friday, August 5, 2016 4:24 PM

4707-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
Als er geen autoambulance beschikbaar is, mag de auto in geval van
nood tijdelijk worden gesleept d oor gebruik te maken van sleepk abels
of -kettingen die u aan de sleepogen vastmaakt. Uw auto mag op
deze manier alleen op een verharde weg en met lage snelheid (la ger
dan 30km/h) over een korte afstand worden gesleept.
Er moet een bestuurder in de auto zitten om te sturen en te rem men.
Ook dienen de wielen, de assen, de aandrijflijn, de stuurinrich ting en
de remmen in een go ede conditie te zijn.
Haal het sleepoog tevoorschijn.
Verwijder het afdekkapje van
het sleepoog met een sleufkop-
schroevendraaier.
Plaats om de carrosserie te
beschermen een doek tussen de
schroevendraaier en de carrosse-
rie, zoals aangegeven in de afbeel-
ding.
Plaats het sleepoog in de ope-
ning en draai het zo ver moge-
lijk met de hand vast.
Slepen in een noodgeval
Procedure bij slep en in een noodgeval
1
2
3
RAV4-HV_OM_OM42B04E_(EE).book Page 470 Friday, August 5, 2016 4:24 PM

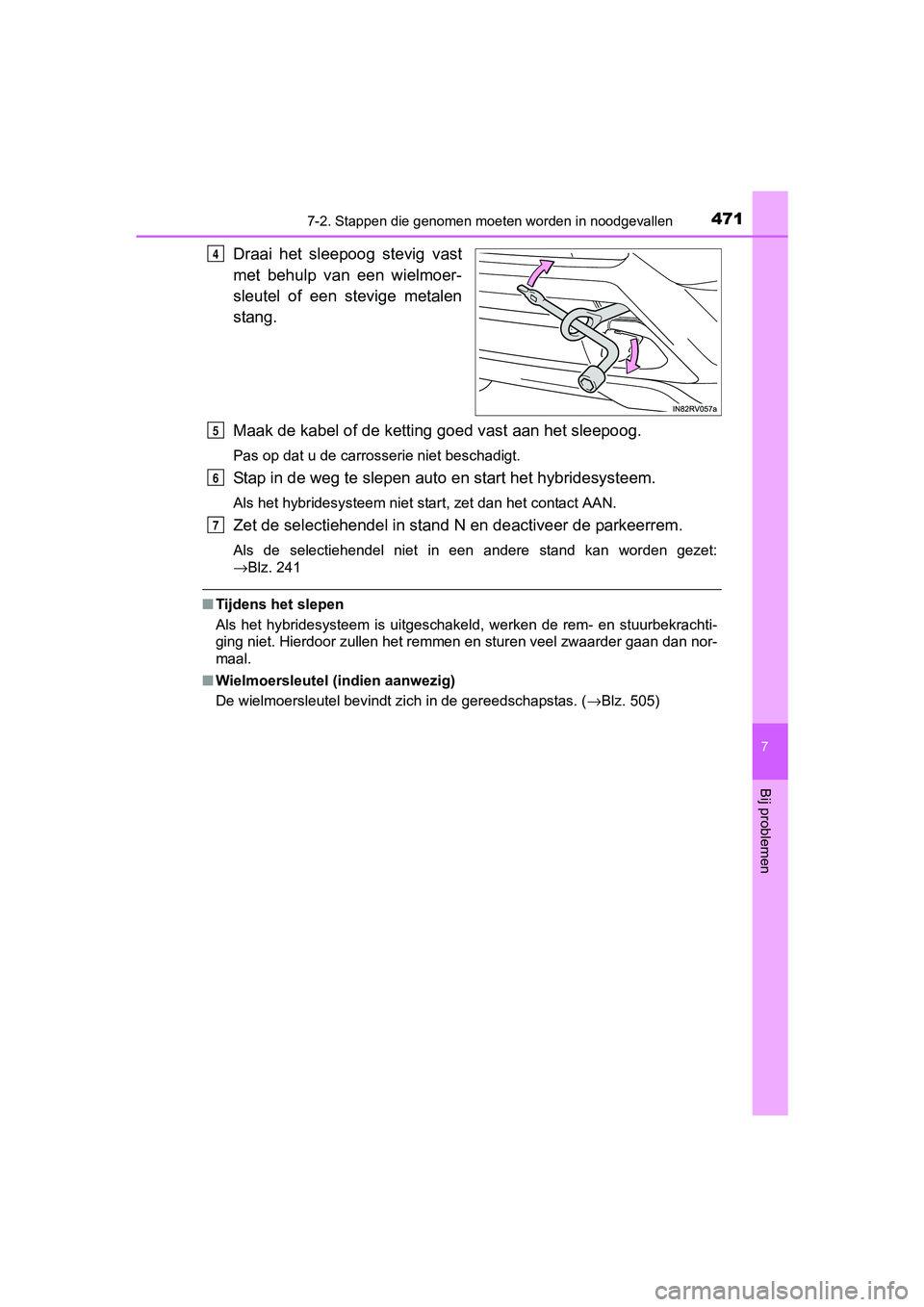

4717-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel of een stevige metalen
stang.
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Stap in de weg te slepen auto e n start het hybridesysteem.
Als het hybridesysteem niet start, zet dan het contact AAN.
Zet de selectiehendel in stand N en deactiveer de parkeerrem.
Als de selectiehendel niet in een andere stand kan worden gezet :
→Blz. 241
■ Tijdens het slepen
Als het hybridesysteem is uitgeschakeld, werken de rem- en stuu rbekrachti-
ging niet. Hierdoor zullen het remmen en sturen veel zwaarder g aan dan nor-
maal.
■ Wielmoersleutel (indien aanwezig)
De wielmoersleutel bevindt zich in de gereedschapstas. ( →Blz. 505)
4
5
6
7
RAV4-HV_OM_OM42B04E_(EE).book Page 471 Friday, August 5, 2016 4:24 PM

4727-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Bij het slepen van de auto
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotse-
ling optrekken, enz. waardoor er extreme krachten op het sleepo og en de
sleepkabel of -ketting worden uitgeoefend. Het sleepoog en de kabel of
ketting kunnen beschadigd raken en afgebroken stukken kunnen pe rso-
nen raken en ernstige schade veroorzaken.
● Zet het contact niet UIT. De mogelijkheid bestaat dat het stuur wiel wordt
vergrendeld en niet kan worden bediend.
■ Plaatsen van de sleepogen op de auto
Controleer of de sleepogen goed vastzitten.
Als dat niet het geval is, dan kunnen de sleepogen bij het slepen losraken.
2WD-uitvoeringen:
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tij-
dens het slepen de grond raken, kunnen
de aandrijflijn en de bijbehorende onder-
delen beschadigd raken of kan door de
werking van de motor opgewekte energie
brand veroorzaken afhankelijk van de
aard van de schade of storing.
AWD-uitvoeringen:
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken,
kan de auto losraken van de truck of kan
door de werking van de motor opgewekte
energie brand veroorzaken afhankelijk
van de aard van de schade of storing.
RAV4-HV_OM_OM42B04E_(EE).book Page 472 Friday, August 5, 2016 4:24 PM
