2017 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

1132. Instrumentenpaneel
2
Instrumentenpaneel
RAV4-HV_OM_OM42B04E_(EE)• Standaardinstellingen
Geregistreerde of gewijzigde instellingen van het instrumentenp aneel
worden gewist of naar de beginwaarden teruggezet.
*: Indien aanwezig
■ Weergave systeemcontrole
Nadat het contact AAN is gezet, wordt de startafbeelding weergegeven en
wordt de werking van het systeem gecontroleerd. Als de systeemc ontrole is
voltooid, wordt het normale scherm weer weergegeven.
■ Onderbreking van de weergave van de instellingen
In de volgende situaties wordt de weergave van de instellingen met de bedie-
ningstoetsen van het instrumentenpaneel onderbroken.
● Wanneer er een waarschuwingsmelding op het multi-informatiedisp lay ver-
schijnt.
● Wanneer de auto begint te rijden
■ Bij het losnemen en aansluiten van de accukabels
De rij-informatie wordt gereset.
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijn en. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
WAARSCHUWING
■ Waarschuwingen voor het g ebruik tijdens het rijden
Probeer uit veiligheidsoverwegingen tijdens het rijden de bedie ningstoets
van het instrumentenpaneel zo min mogelijk te bedienen en blijf tijdens het
rijden niet continu naar het multi-informatiedisplay kijken. Br eng de auto tot
stilstand en bedien de bedieningstoets van het instrumentenpane el. Als u
dat niet doet, kunt u een stuurfout maken, waardoor een ongeval kan ont-
staan.
■ Waarschuwing bij het instellen van het display
Zorg dat de auto geparkeerd staat op een plaats met voldoende v entilatie,
aangezien het hybridesysteem tijdens het instellen van het disp lay moet
draaien. In een afgesloten ruimte, zoals een garage, kunnen uit laatgassen
die het schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de
auto terechtkomen. Dit kan zeer schadelijk zijn voor de gezondh eid.
OPMERKING
■Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het dis-
play om te voorkomen dat de 12V-accu leeg raakt.
RAV4-HV_OM_OM42B04E_(EE).book Page 113 Friday, August 5, 2016 4:24 PM

1142. Instrumentenpaneel
RAV4-HV_OM_OM42B04E_(EE)
Energiemonitor/verbruiksscherm
Multi-informatiedisplay
Scherm audiosysteem (indien
aanwezig)
Bedieningstoetsen instrumen-
tenpaneel
Multi-informatiedisplay
Druk op of van de bedieningsto etsen van het instrumenten-
paneel, selecteer en druk vervolgens op of om de ener-
giemonitor weer te geven.
Scherm audiosysteem (indien aanwezig)
Druk op de toets CAR en selecteer vervolgens “Energiemonitor” o p
het scherm.
U kunt de status van uw auto zien op het multi-informatiedispla y
en op het scherm van het audio systeem (indien aanwezig).
1
2
3
Energiemonitor
RAV4-HV_OM_OM42B04E_(EE).book Page 114 Friday, August 5, 2016 4:24 PM

1152. Instrumentenpaneel
2
Instrumentenpaneel
RAV4-HV_OM_OM42B04E_(EE)
Scherm audiosysteemMulti-informatiedisplay
Wanneer de auto wordt aangedreven door de elektromotor (tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor en de el ektro-
motor (tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor
RAV4-HV_OM_OM42B04E_(EE).book Page 115 Friday, August 5, 2016 4:24 PM

1162. Instrumentenpaneel
RAV4-HV_OM_OM42B04E_(EE)De volgende afbeeldingen zijn slechts voorbeelden en kunnen lic
ht afwij-
ken van de werkelijke situaties.
Wanneer het batterijpakket (tractiebatterij) wordt opgeladen
Wanneer er geen energieoverdracht plaatsvindt
Status batterijpakket (tractiebatterij)
Scherm audiosysteemMulti-informatiedisplay
Bijna VolBijna Vo l
RAV4-HV_OM_OM42B04E_(EE).book Page 116 Friday, August 5, 2016 4:24 PM

1172. Instrumentenpaneel
2
Instrumentenpaneel
RAV4-HV_OM_OM42B04E_(EE)
Druk op de toets CAR en selecteer vervolgens “Reisinformatie” of
“Historische gegevens” op het scherm.
■Reisinformatie
Gemiddelde rijsnelheid
Actieradius
Vorig brandstofverbruik per
minuut
Actueel brandstofverbruik
De reisinformatie resetten
Verstreken tijd
De geregenereerde energie gedurende de laatste 15 minuten
Scherm “Energy monitor” (energiemonitor) weergeven
Scherm “Historische gegevens” weergeven
Het gemiddelde brandstofverbruik gedurende de laatste 15 minute n
wordt door middel van kleuren verdeeld in vorige gemiddelden en
gemiddelden sinds de laatste keer dat het contact AAN is gezet. Het
weergegeven gemiddelde brandstofverbruik is een globale waarde.
De volgende afbeeldingen zijn slechts voorbeelden en kunnen lic ht
afwijken van de werkelijke situaties.
Brandstofverbruik (indien aanwezig)
1
2
3
4
5
6
7
8
9
RAV4-HV_OM_OM42B04E_(EE).book Page 117 Friday, August 5, 2016 4:24 PM

1182. Instrumentenpaneel
RAV4-HV_OM_OM42B04E_(EE)■
Historische gegevens
Het beste gemeten brand-
stofverbruik
Het vorige gemeten brand-
stofverbruik
Actueel brandstofverbruik
Historische gegevens reset-
ten
Historische gegevens bijwer-
ken
Scherm “Energy monitor”
(energiemonitor) weergeven
Scherm “Trip information” (reisinformatie) weergeven
De volgende afbeeldingen zijn slechts voorbeelden en kunnen lic ht
afwijken van de werkelijke situaties.
■ De gegevens resetten
●Als u “Clear” (wissen) kiest op het scherm “Trip information” ( reisinformatie),
worden de reisinformatiegegevens gereset.
● Als u “Clear” (wissen) kiest op het scherm “Past record” (histo rische gege-
vens), worden alle historische gegevens gereset.
■ De historische gegevens bijwerken
Als u “Update” (updaten) kiest op het scherm “Past record” (his torische gege-
vens), worden de historische gegevens bijgewerkt.
Ook het gemiddelde brandstofverbruik dat op het multi-informatiedisplay
wordt weergegeven, wordt gelijktijdig gereset.
■ Actieradius
Geeft de geschatte maximale afstand aan die nog met de in de ta nk aanwe-
zige brandstof kan worden gereden.
Deze afstand wordt berekend op basis van het gemiddelde brandst ofver-
bruik. Hierdoor kan de werkelijke afstand die nog kan worden ge reden, afwij-
ken van de weergegeven afstand.
1
2
3
4
5
6
7
RAV4-HV_OM_OM42B04E_(EE).book Page 118 Friday, August 5, 2016 4:24 PM

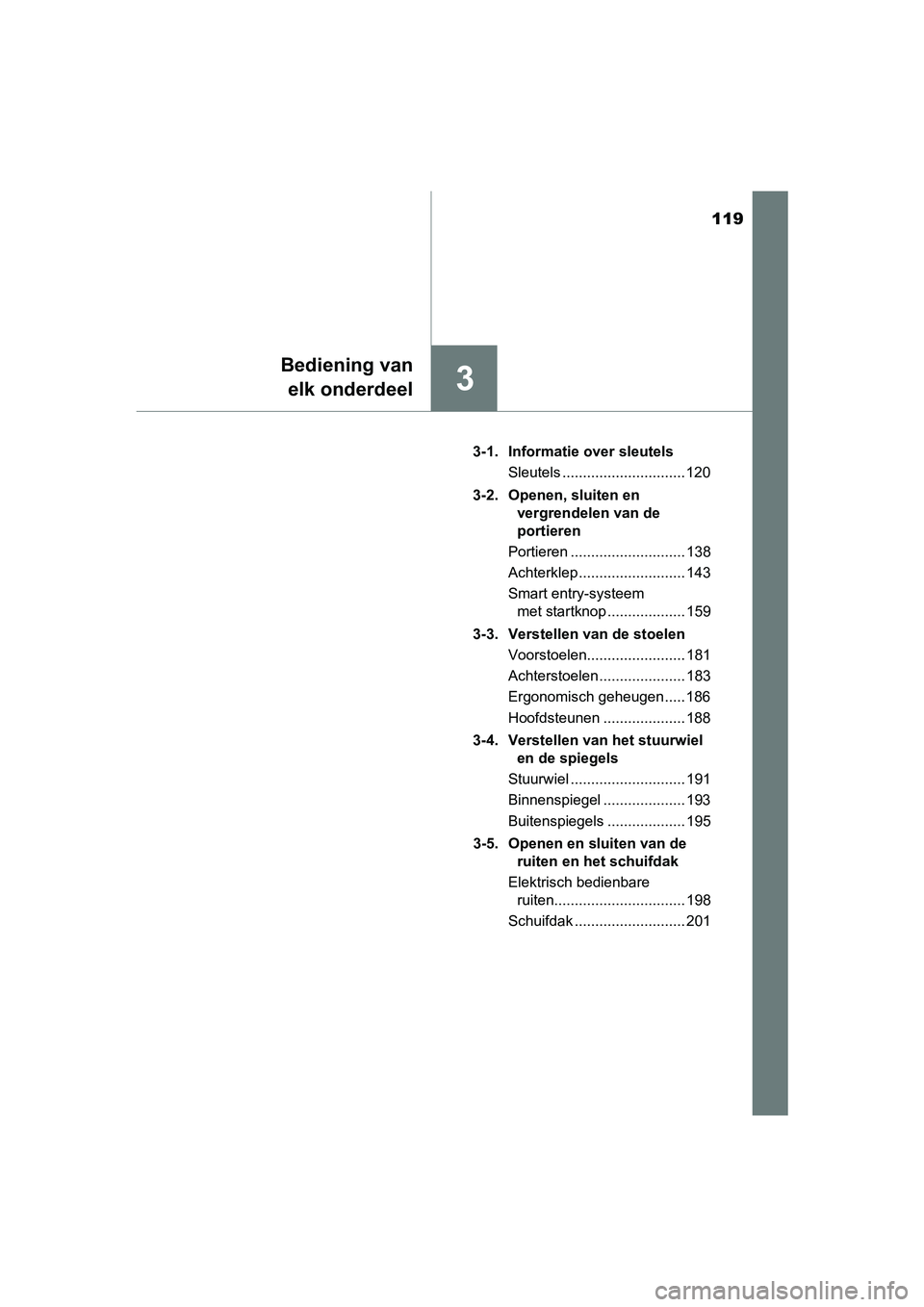

119
3
Bediening vanelk onderdeel
RAV4-HV_OM_OM42B04E_(EE) 3-1. Informatie over sleutels
Sleutels .............................. 120
3-2. Openen, sluiten en vergrendelen van de
portieren
Portieren ............................ 138
Achterklep .......................... 143
Smart entry-systeem met startknop ................... 159
3-3. Verstellen van de stoelen Voorstoelen........................ 181
Achterstoelen ..................... 183
Ergonomisch geheugen ..... 186
Hoofdsteunen .................... 188
3-4. Verstellen van het stuurwiel en de spiegels
Stuurwiel ............................ 191
Binnenspiegel .................... 193
Buitenspiegels ................... 195
3-5. Openen en sluiten van de ruiten en het schuifdak
Elektrisch bedienbare ruiten................................ 198
Schuifdak ........................... 201
RAV4-HV_OM_OM42B04E_(EE).book Page 119 Friday, August 5, 2016 4:24 PM

1203-1. Informatie over sleutels
RAV4-HV_OM_OM42B04E_(EE)
Sleutels
Bij de auto worden de volgende sleutels geleverd.
Elektronische sleutels
• Bedienen van het Smart entry- systeem met startknop
(→Blz. 159)
• Gebruik van de afstandsbedie-
ningsfunctie
Mechanische sleutels
Plaatje met sleutelnummer
Vergrendelen van alle portie-
ren (→ Blz. 138)
Ontgrendelen van alle portieren
( → Blz. 138)
Openen en sluiten van de elek-
trisch bedienbare achterklep
*
( → Blz. 143)
*: Indien aanwezig
Druk op het ontgrendelknopje om
de mechanische sleutel uit de
elektronische sleutel te halen.
De mechanische sleutel kan maar
in één richting ingestoken worden,
aangezien slechts één zijde van de
sleutel van een groef is voorzien.
Als u de sleutel niet in de slotcilin-
der kunt steken, draait u de sleutel
om en probeert u het opnieuw.
Bewaar de mechanische sleutel na gebruik in de elektronische sl eutel.
Zorg dat u de mechanische sleutel en de elektronische sleutel b ij u hebt.
Als de batterij van de elektronische sleutel leeg is of de instapfunctie niet
goed werkt, bent u op de mechanische sleutel aangewezen. ( →Blz. 532)
De sleutels
1
2
3
Afstandsbediening
1
2
3
Gebruik van de mechanische sleutel
RAV4-HV_OM_OM42B04E_(EE).book Page 120 Friday, August 5, 2016 4:24 PM
