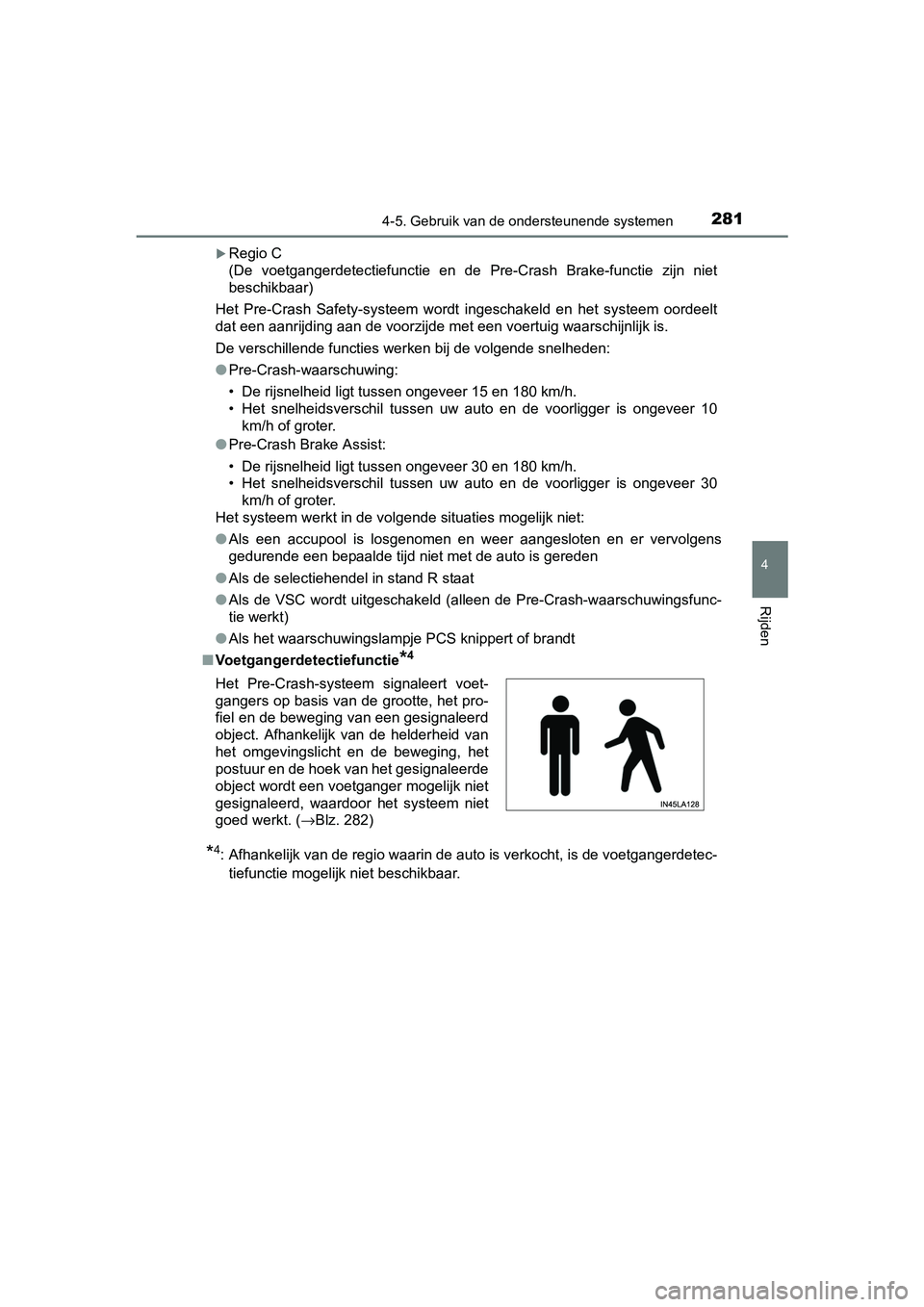

2017 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

2814-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)
Regio C
(De voetgangerdetectiefunctie en de Pre-Crash Brake-functie zijn niet
beschikbaar)
Het Pre-Crash Safety-systeem wordt ingeschakeld en het systeem oordeelt
dat een aanrijding aan de voorzijde met een voertuig waarschijn lijk is.
De verschillende functies werken bij de volgende snelheden:
● Pre-Crash-waarschuwing:
• De rijsnelheid ligt tussen ongeveer 15 en 180 km/h.
• Het snelheidsverschil tussen uw auto en de voorligger is ongev eer 10
km/h of groter.
● Pre-Crash Brake Assist:
• De rijsnelheid ligt tussen ongeveer 30 en 180 km/h.
• Het snelheidsverschil tussen uw auto en de voorligger is ongev eer 30
km/h of groter.
Het systeem werkt in de volgende situaties mogelijk niet:
● Als een accupool is losgenomen en weer aangesloten en er vervol gens
gedurende een bepaalde tijd niet met de auto is gereden
● Als de selectiehendel in stand R staat
● Als de VSC wordt uitgeschakeld (alleen de Pre-Crash-waarschuwin gsfunc-
tie werkt)
● Als het waarschuwingslampje PCS knippert of brandt
■ Voetgangerdetectiefunctie
*4
*4: Afhankelijk van de regio waarin de auto is verkocht, is de voe tgangerdetec-
tiefunctie mogelijk niet beschikbaar.
Het Pre-Crash-systeem signaleert voet-
gangers op basis van de grootte, het pro-
fiel en de beweging van een gesignaleerd
object. Afhankelijk van de helderheid van
het omgevingslicht en de beweging, het
postuur en de hoek van het gesignaleerde
object wordt een voetganger mogelijk niet
gesignaleerd, waardoor het systeem niet
goed werkt. (
→Blz. 282)
RAV4-HV_OM_OM42B04E_(EE).book Page 281 Friday, August 5, 2016 4:24 PM

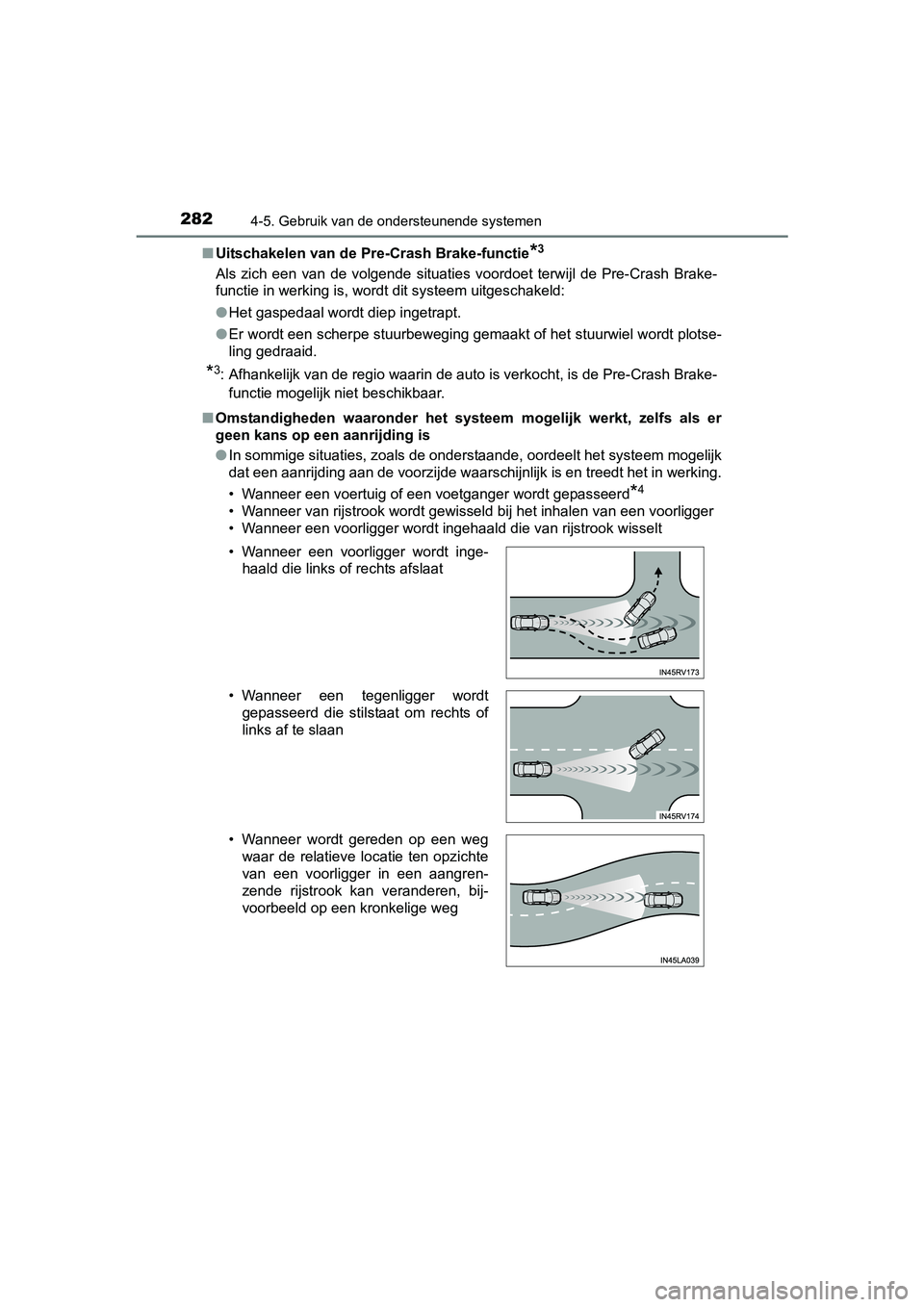

2824-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42B04E_(EE)■
Uitschakelen van de Pr e-Crash Brake-functie
*3
Als zich een van de volgende situaties voordoet terwijl de Pre- Crash Brake-
functie in werking is, wordt dit systeem uitgeschakeld:
● Het gaspedaal wordt diep ingetrapt.
● Er wordt een scherpe stuurbeweging gemaakt of het stuurwiel wor dt plotse-
ling gedraaid.
*3: Afhankelijk van de regio waarin de auto is verkocht, is de Pre -Crash Brake-
functie mogelijk niet beschikbaar.
■ Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is
● In sommige situaties, zoals de onderstaande, oordeelt het syste em mogelijk
dat een aanrijding aan de voorzijde waarschijnlijk is en treedt het in werking.
• Wanneer een voertuig of een voetganger wordt gepasseerd
*4
• Wanneer van rijstrook wordt gewisseld bij het inhalen van een voorligger
• Wanneer een voorligger wordt ingehaald die van rijstrook wisse lt
• Wanneer een voorligger wordt inge- haald die links of rechts afslaat
• Wanneer een tegenligger wordt gepasseerd die stilstaat om rechts of
links af te slaan
• Wanneer wordt gereden op een weg waar de relatieve locatie ten opzichte
van een voorligger in een aangren-
zende rijstrook kan veranderen, bij-
voorbeeld op een kronkelige weg
RAV4-HV_OM_OM42B04E_(EE).book Page 282 Friday, August 5, 2016 4:24 PM

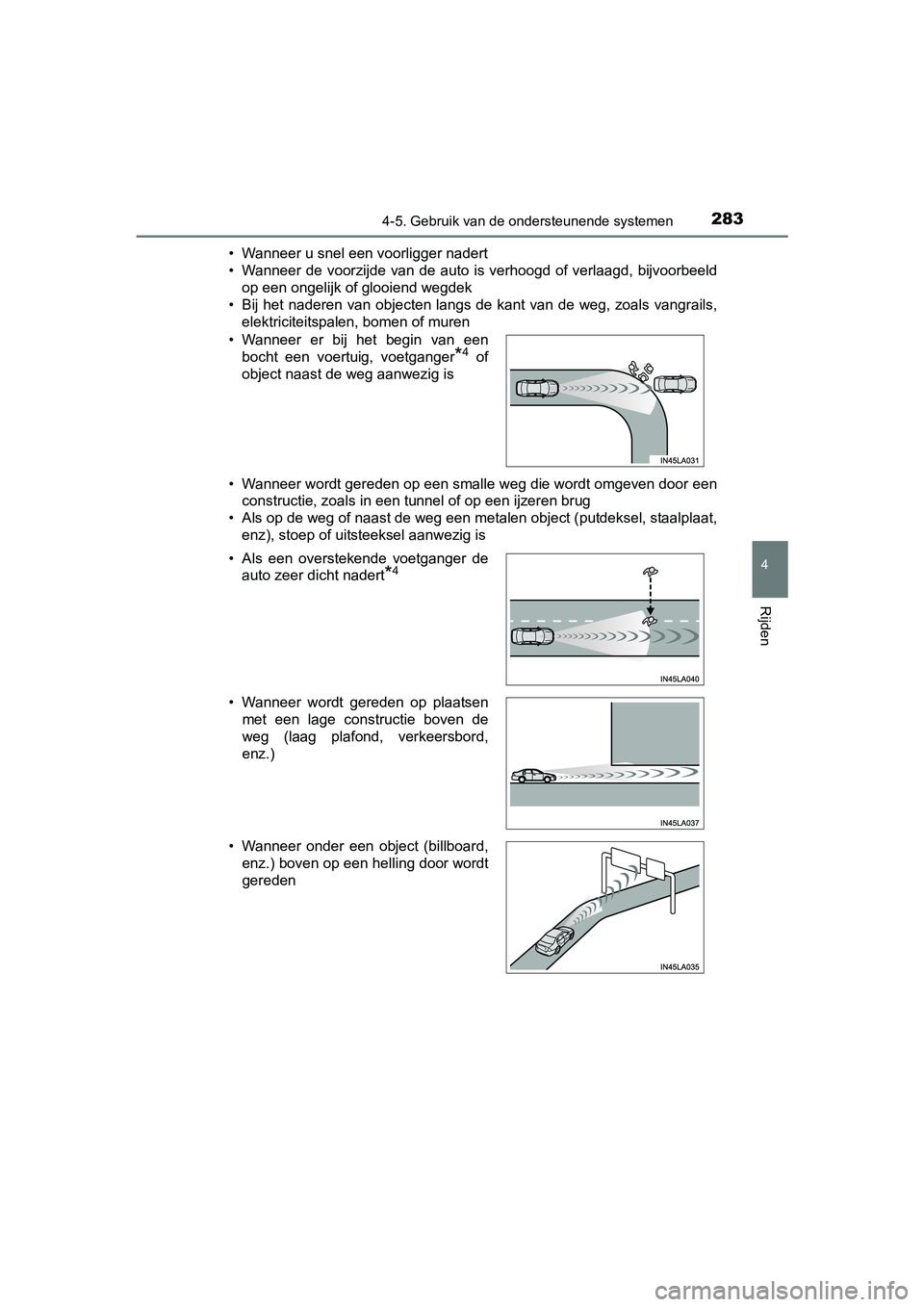

2834-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)• Wanneer u snel een voorligger nadert
• Wanneer de voorzijde van de auto is verhoogd of verlaagd, bijv
oorbeeld
op een ongelijk of glooiend wegdek
• Bij het naderen van objecten langs de kant van de weg, zoals v angrails,
elektriciteitspalen, bomen of muren
• Wanneer wordt gereden op een smalle weg die wordt omgeven door een
constructie, zoals in een tunnel of op een ijzeren brug
• Als op de weg of naast de weg een metalen object (putdeksel, staalplaat, enz), stoep of uitsteeksel aanwezig is
• Wanneer er bij het begin van een
bocht een voertuig, voetganger
*4 of
object naast de weg aanwezig is
• Als een overstekende voetganger de auto zeer dicht nadert
*4
• Wanneer wordt gereden op plaatsenmet een lage constructie boven de
weg (laag plafond, verkeersbord,
enz.)
• Wanneer onder een object (billboard, enz.) boven op een helling door wordt
gereden
RAV4-HV_OM_OM42B04E_(EE).book Page 283 Friday, August 5, 2016 4:24 PM

2844-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42B04E_(EE)• Wanneer u snel een slagboom van een elektronisch tolpoortje, v
an een
parkeerterrein of een andere slagboom nadert
• Wassen in een autowasstraat
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorlig- ger
• Als u door een stoomwolk of rookwolk rijdt
• Als er patronen of verf op de weg of op een muur aanwezig zijn /is die
kunnen/kan worden aangezien voor een voertuig of voetganger
*4
• Als wordt gereden in de buurt van een object dat radiogolven weerkaatst,
zoals een grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een televisiezendmast, radiozender, elektriciteitscentrale of andere locatie waar sterke radiogolve n of elektro-
magnetische velden aanwezig zijn
*4: Afhankelijk van de regio waarin de auto is verkocht, is de voe tgangerde-
tectiefunctie mogelijk niet beschikbaar.
■ Situaties waarin het systeem mogelijk niet goed werkt
● In sommige situaties, zoals onderstaande, wordt een voertuig mogelijk niet
gesignaleerd door de radarsensor en de camerasensor, waardoor h et sys-
teem niet goed werkt:
• Als een tegenligger uw auto nadert
• Als een voorligger een voertuig op twee wielen betreft
• Als u de zijkant of voorzijde van een auto nadert
• Als een voorligger een smalle achterzijde heeft, zoals een onb eladen
vrachtwagen
• Als een voorligger lading vervoert die voorbij de achterbumper uitsteekt
• Wanneer u door of onder objecten
door rijdt die de auto kunnen raken,
zoals hoog gras, boomtakken of een
spandoek
• Als een voorligger een lage achter- zijde heeft, zoals een dieplader
RAV4-HV_OM_OM42B04E_(EE).book Page 284 Friday, August 5, 2016 4:24 PM

2854-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)• Als een voorligger ongelijkmatige vormen heeft, zoals een trac
tor of een
zijspan
• Als de zon of ander licht rechtstreeks op een voorligger schij nt
• Als uw auto plotseling wordt gesneden of als een auto opeens vanachter een andere auto opduikt
• Als de voorligger een abrupte beweging maakt (zoals plotseling uitwijken,
accelereren of decelereren)
• Wanneer u plotseling achter een voorligger invoegt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld b ij zware
regenval, mist, sneeuw of een zandstorm
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorlig-
ger
• Als u door een stoomwolk of rookwolk rijdt
• Wanneer er wordt gereden op een plek waar de helderheid van he t
omgevingslicht plotseling verandert, zoals bij het in- of uitrijden van een
tunnel
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van
tegemoetkomend verkeer, rechtstreeks in de camerasensor schijnt
• Wanneer de omgeving schemerig is, zoals bij zonsopgang of zons onder-
gang of in een tunnel
• Nadat het hybridesysteem is gestart en de auto een poosje heef t stilge-
staan
• Bij het links of rechts afslaan en een paar seconden na het li nks of rechts
afslaan
• Bij het rijden in een bocht en een paar seconden na het rijden in een
bocht
• Als uw auto in een slip raakt • Als een voorligger een extreem grote bodemvrijheid heeft
• Als een voorligger zich niet direct voor uw auto bevindt
RAV4-HV_OM_OM42B04E_(EE).book Page 285 Friday, August 5, 2016 4:24 PM

2864-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42B04E_(EE)• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camerasensor blokkeert
• De auto schommelt
• Er wordt gereden met extreem hoge snelheden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camerasensor niet goed is uitgeli
jnd
● In sommige situaties, zoals onderstaande, wordt er mogelijk onv oldoende
remkracht gegenereerd, waardoor het systeem niet goed werkt:
• Als de functies van het remsysteem niet volledig hun werk kunnen doen,
zoals wanneer de onderdelen van het remsysteem zeer koud, zeer heet
of nat zijn
• Als de auto niet goed is onderhouden (remmen of banden zijn ov ermatig
versleten, onjuiste bandenspanning, enz.)
• Wanneer er met de auto wordt gereden op een grindpad of op een ander
glad oppervlak
● Sommige voetgangers, zoals hieronder beschreven, worden mogelijk niet
gesignaleerd door de radarsensor en de camerasensor, waardoor h et sys-
teem niet goed werkt
*4:
• Voetgangers kleiner dan ongeveer 1 m of groter dan ongeveer 2 m
• Voetgangers die ruimvallende kl eding (een regenjas, lange rok, enz.)
dragen waardoor hun silhouet vaag wordt
• Voetgangers die grote bagage dragen, een paraplu vasthouden, enz. die
een deel van hun lichaam verbergt
• Voetgangers die voorover buigen of hurken
• Voetgangers die een kinderwagen, rolstoel, fiets of ander voer tuig duwen
• Groepen voetgangers die dicht bij elkaar lopen
• Voetgangers die witte of felle kleding dragen
• Voetgangers in het donker, zoals 's nachts of in een tunnel
• Voetgangers die kleding dragen die bijna dezelfde kleur heeft en even licht is als de omgeving
• Voetgangers in de buurt van muren, hekken, vangrails of grote objecten
• Voetgangers die op een metalen object (putdeksel, staalplaat, enz.) op de weg staan
• Voetgangers die snel lopen
• Voetgangers die abrupt van snelheid veranderen
• Voetgangers die van achter een auto of een groot object vandaa n komen
• Voetgangers die zich heel dicht bij de zijkant van de auto (buitenspiegel,
enz.) bevinden
• Wanneer de voorzijde van de auto is
verhoogd of verlaagd
RAV4-HV_OM_OM42B04E_(EE).book Page 286 Friday, August 5, 2016 4:24 PM

2874-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)
*4: Afhankelijk van de regio waarin de auto is verkocht, is de voetgangerde-
tectiefunctie mogelijk niet beschikbaar.
■ Als het waarschuwingslampje PCS knippert en er een waarschuwings-
melding wordt weergegeven op het multi-informatiedisplay
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
● In de volgende situaties gaat het waarschuwingslampje uit, verd wijnt de
melding en wordt het systeem ingeschakeld wanneer de condities weer nor-
maal worden:
• Wanneer de radarsensor, de camerasensor of het gebied rondom de sensor heet is, bijvoorbeeld als de auto in de zon staat
• Wanneer de radarsensor, de camerasensor of het gebied rondom de sensor koud is, bijvoorbeeld in een extreem koude omgeving
• Wanneer de radarsensor of het grille-embleem vuil is of als er sneeuw,
enz. op zit.
• Als het gedeelte van de voorruit vóór de camerasensor is beslagen of wanneer er condens of ijs op de voorruit zit
(Ontwasemen van de voorruit: →Blz. 358)
• Als de camerasensor wordt geblokkeerd, bijvoorbeeld wanneer de motor-
kap open is of een sticker is bevestigd op de voorruit in de bu urt van de
camerasensor
● Als het waarschuwingslampje PCS blijft knipperen of de waarschu wings-
melding niet verdwijnt, is er mogelijk een storing aanwezig in het systeem.
Laat uw auto direct controleren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige.
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld ( →Blz. 339), worden ook het Pre-Crash
Brake Assist-systeem en de Pre-Crash Brake-functie uitgeschakeld.
● Het waarschuwingslampje PCS gaat branden en “VSC Turned Off Pre -
Crash Brake System Unavailable” (VSC uitgeschakeld, Pre-Crash B rake-
systeem niet beschikbaar) wordt weergegeven op het multi-inform atiedis-
play.
RAV4-HV_OM_OM42B04E_(EE).book Page 287 Friday, August 5, 2016 4:24 PM

2884-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42B04E_(EE)
LDA (Lane Depar ture Alert met
stuurregeling)
∗
Als wordt gereden op autowegen en snelwegen met witte (gele) lijnen
waarschuwt deze functie de bestuurder als de auto de rijstrook dreigt
te verlaten en helpt hij om de auto in de rijstrook te houden d oor het
stuurwiel te bedienen.
Het LDA-systeem herkent zicht-
bare witte (gele) lijnen met de
camerasensor aan de bovenzijde
van de voorruit.
◆Werking Lane Departure Alert
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en klinkt de
waarschuwingszoemer om de
bestuurder te waarschuwen.
Wanneer de waarschuwings-
zoemer klinkt, controleer dan de
situatie op de weg en bedien het
stuurwiel voorzichtig om weer
naar het midden van de rijstrook
terug te keren.
∗: Indien aanwezig
Overzicht van functies
Functies die zijn opgenom en in het LDA-systeem
RAV4-HV_OM_OM42B04E_(EE).book Page 288 Friday, August 5, 2016 4:24 PM
