81
1
1-3. Système hybride
PRIUS_OM_OM47B57K_(EK)
Consignes de sécurité

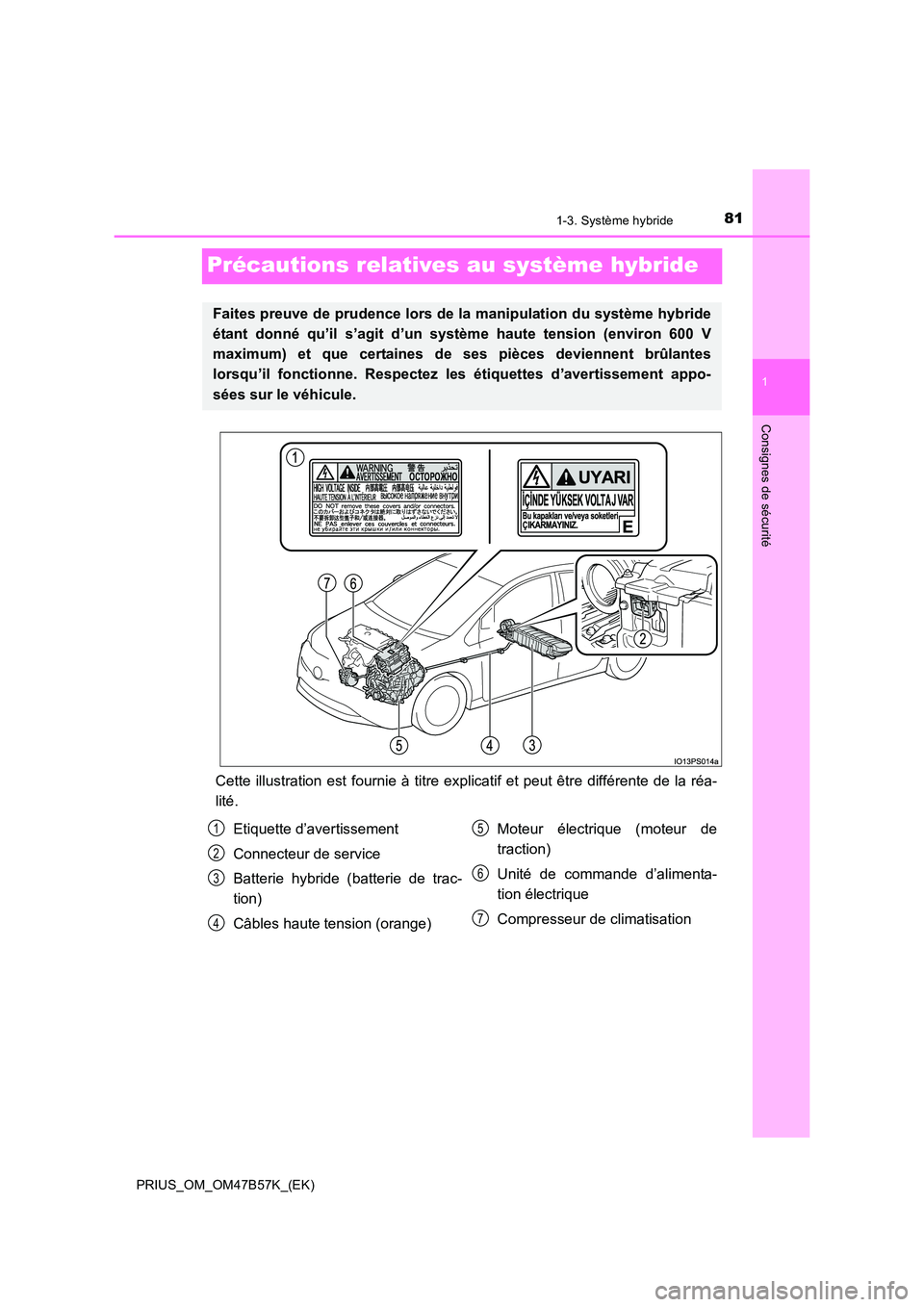

Précautions relatives au système hybride
Cette illustration est fournie à titre explicatif et peut être différente de la réa-
lité.
Faites preuve de prudence lors de la manipulation du système hybride
étant donné qu’il s’agit d’un système haute tension (environ 600 V
maximum) et que certaines de ses pièces deviennent brûlantes
lorsqu’il fonctionne. Respectez les étiquettes d’avertissement appo-
sées sur le véhicule.
Etiquette d’avertissement
Connecteur de service
Batterie hybride (batterie de trac-
tion)
Câbles haute tension (orange)Moteur électrique (moteur de
traction)
Unité de commande d’alimenta-
tion électrique
Compresseur de climatisation1
2
3
4
5
6
7

821-3. Système hybride
PRIUS_OM_OM47B57K_(EK)

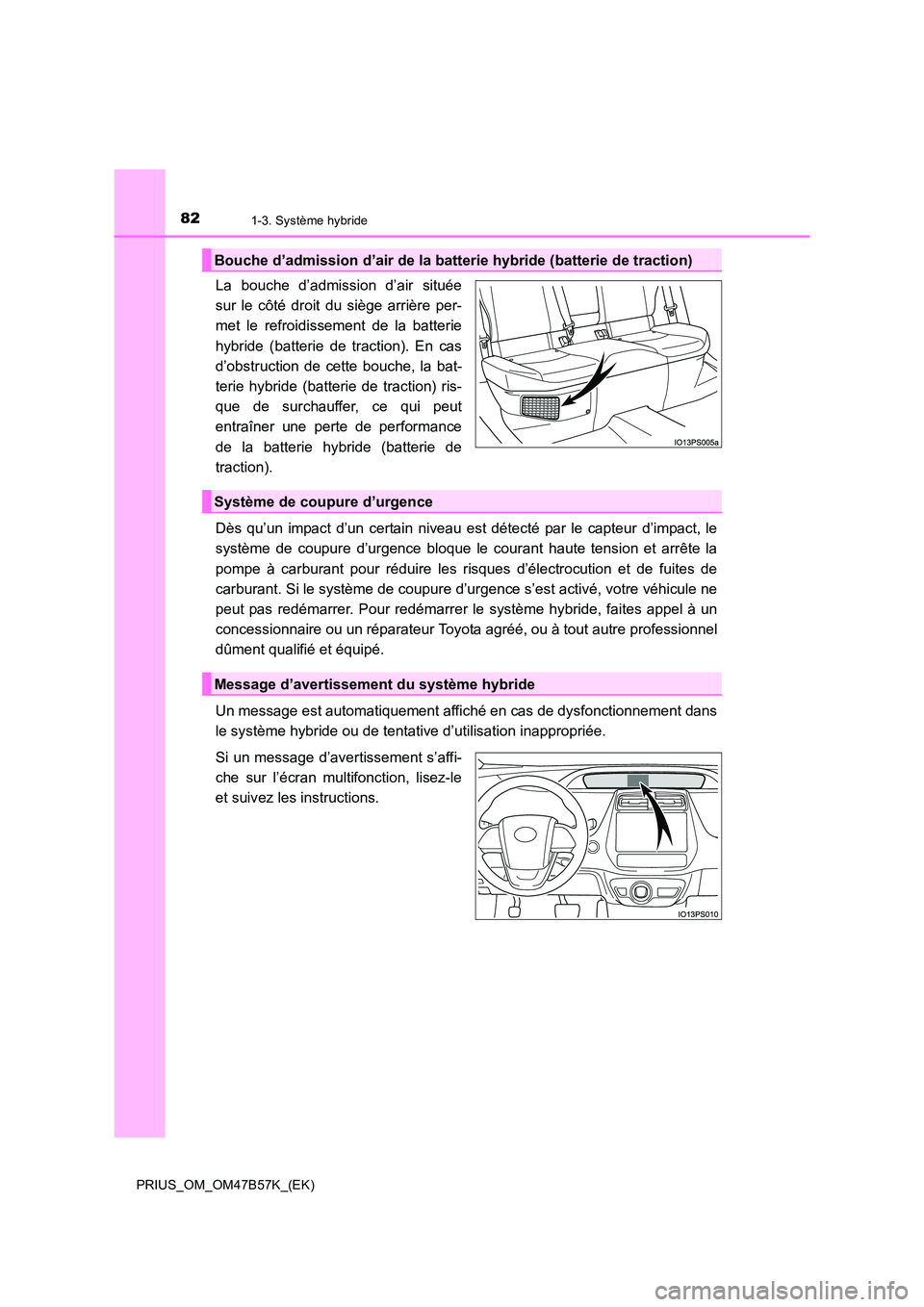

La bouche d’admission d’air située
sur le côté droit du siège arrière per-
met le refroidissement de la batterie
hybride (batterie de traction). En cas
d’obstruction de cette bouche, la bat-
terie hybride (batterie de traction) ris-
que de surchauffer, ce qui peut
entraîner une perte de performance
de la batterie hybride (batterie de
traction).
Dès qu’un impact d’un certain niveau est détecté par le capteur d’impact, le
système de coupure d’urgence bloque le courant haute tension et arrête la
pompe à carburant pour réduire les risques d’électrocution et de fuites de
carburant. Si le système de coupure d’ur gence s’est activé, votre véhicule ne
peut pas redémarrer. Pour redémarrer le système hybride, faites appel à un
concessionnaire ou un réparateur Toyota agréé, ou à tout autre professionnel
dûment qualifié et équipé.
Un message est automatiquement affiché en cas de dysfonctionnement dans
le système hybride ou de tentative d’utilisation inappropriée.
Si un message d’avertissement s’affi-
che sur l’écran multifonction, lisez-le
et suivez les instructions.
Bouche d’admission d’air de la batt erie hybride (batterie de traction)
Système de coupure d’urgence
Message d’avertissement du système hybride

831-3. Système hybride
1
PRIUS_OM_OM47B57K_(EK)
Consignes de sécurité

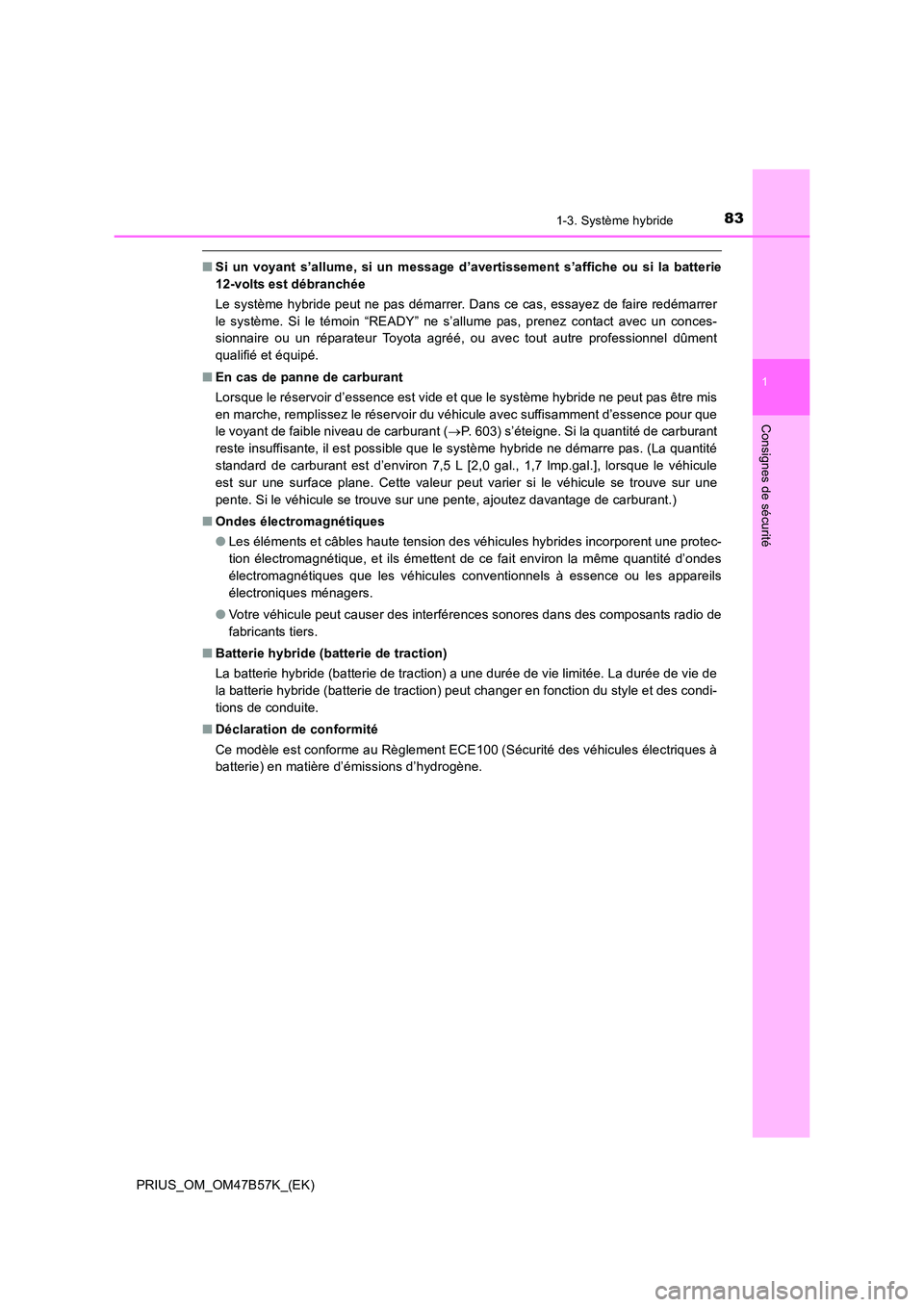

■Si un voyant s’allume, si un message d’avertissement s’affiche ou si la batterie
12-volts est débranchée
Le système hybride peut ne pas démarrer. Dans ce cas, essayez de faire redémarrer
le système. Si le témoin “READY” ne s’allume pas, prenez contact avec un conces-
sionnaire ou un réparateur Toyota agréé, ou avec tout autre professionnel dûment
qualifié et équipé.
■ En cas de panne de carburant
Lorsque le réservoir d’essence est vide et que le système hybride ne peut pas être mis
en marche, remplissez le réservoir du véhicule avec suffisamment d’essence pour que
le voyant de faible niveau de carburant ( →P. 603) s’éteigne. Si la quantité de carburant
reste insuffisante, il est possible que le système hybride ne démarre pas. (La quantité
standard de carburant est d’environ 7,5 L [2,0 gal., 1,7 lmp.gal.], lorsque le véhicule
est sur une surface plane. Cette valeur peut varier si le véhicule se trouve sur une
pente. Si le véhicule se trouve sur une pente, ajoutez davantage de carburant.)
■ Ondes électromagnétiques
●Les éléments et câbles haute tension des véhicules hybrides incorporent une protec-
tion électromagnétique, et ils émettent de ce fait environ la même quantité d’ondes
électromagnétiques que les véhicules conventionnels à essence ou les appareils
électroniques ménagers.
● Votre véhicule peut causer des interférences sonores dans des composants radio de
fabricants tiers.
■ Batterie hybride (batterie de traction)
La batterie hybride (batterie de traction) a une durée de vie limitée. La durée de vie de
la batterie hybride (batterie de traction) peut changer en fonction du style et des condi-
tions de conduite.
■ Déclaration de conformité
Ce modèle est conforme au Règlement ECE100 (Sécurité des véhicules électriques à
batterie) en matière d’émissions d’hydrogène.

841-3. Système hybride
PRIUS_OM_OM47B57K_(EK)
AVERTISSEMENT

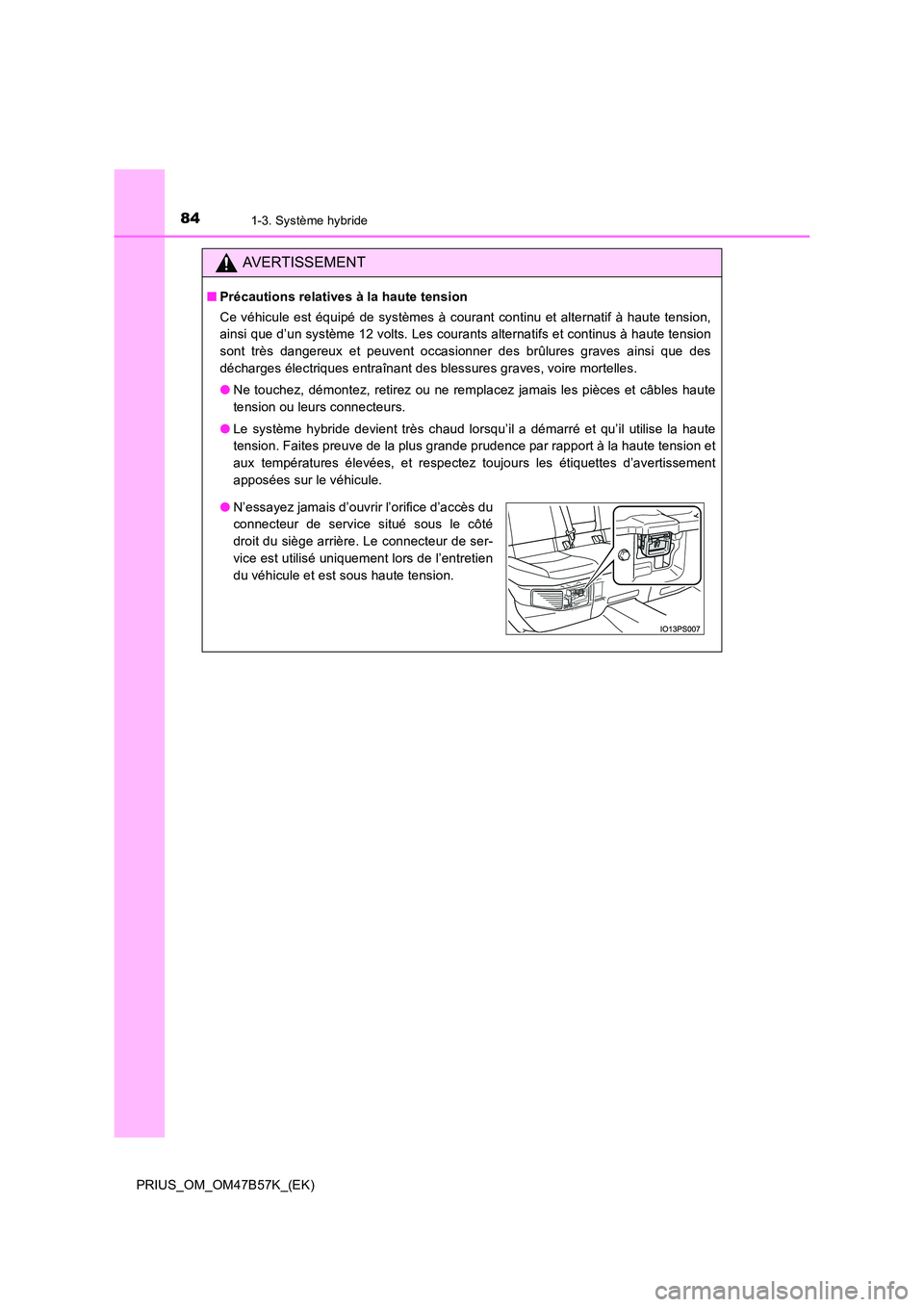

■Précautions relatives à la haute tension
Ce véhicule est équipé de systèmes à courant continu et alternatif à haute tension,
ainsi que d’un système 12 volts. Les courants alternatifs et continus à haute tension
sont très dangereux et peuvent occasionner des brûlures graves ainsi que des
décharges électriques entraînant des blessures graves, voire mortelles.
●Ne touchez, démontez, retirez ou ne remplacez jamais les pièces et câbles haute
tension ou leurs connecteurs.
● Le système hybride devient très chaud lorsqu’il a démarré et qu’il utilise la haute
tension. Faites preuve de la plus grande prudence par rapport à la haute tension et
aux températures élevées, et respectez toujours les étiquettes d’avertissement
apposées sur le véhicule.
●N’essayez jamais d’ouvrir l’orifice d’accès du
connecteur de service situé sous le côté
droit du siège arrière. Le connecteur de ser-
vice est utilisé uniquement lors de l’entretien
du véhicule et est sous haute tension.

851-3. Système hybride
1
PRIUS_OM_OM47B57K_(EK)
Consignes de sécurité
AVERTISSEMENT

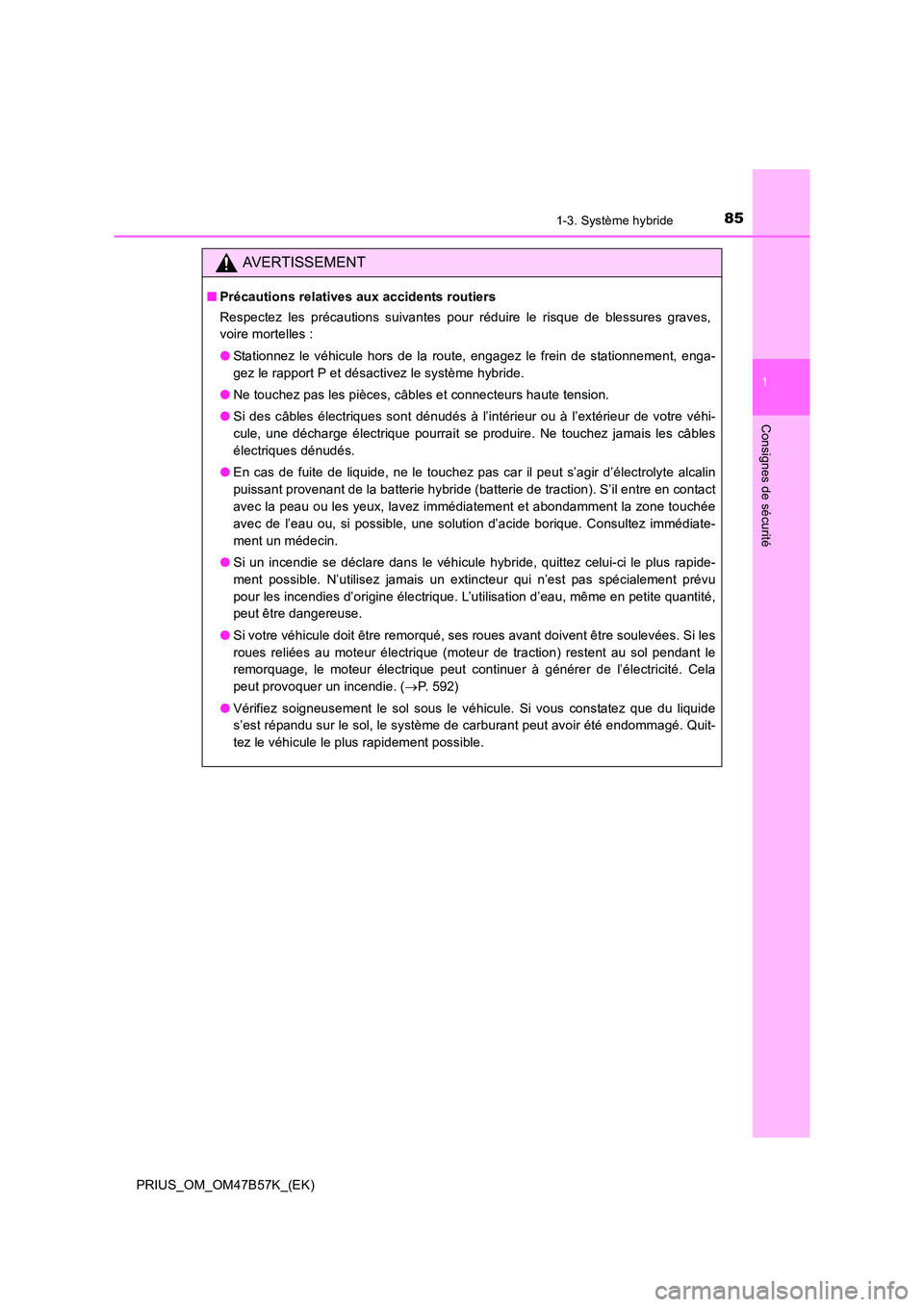

■Précautions relatives aux accidents routiers
Respectez les précautions suivantes pour réduire le risque de blessures graves,
voire mortelles :
●Stationnez le véhicule hors de la route, engagez le frein de stationnement, enga-
gez le rapport P et désactivez le système hybride.
● Ne touchez pas les pièces, câbles et connecteurs haute tension.
● Si des câbles électriques sont dénudés à l’intérieur ou à l’extérieur de votre véhi-
cule, une décharge électrique pourrait se produire. Ne touchez jamais les câbles
électriques dénudés.
● En cas de fuite de liquide, ne le touchez pas car il peut s’agir d’électrolyte alcalin
puissant provenant de la batterie hybride (batterie de traction). S’il entre en contact
avec la peau ou les yeux, lavez immédiatement et abondamment la zone touchée
avec de l’eau ou, si possible, une solution d’acide borique. Consultez immédiate-
ment un médecin.
● Si un incendie se déclare dans le véhicule hybride, quittez celui-ci le plus rapide-
ment possible. N’utilisez jamais un extincteur qui n’est pas spécialement prévu
pour les incendies d’origine électrique. L’utilisation d’eau, même en petite quantité,
peut être dangereuse.
● Si votre véhicule doit être remorqué, ses roues avant doivent être soulevées. Si les
roues reliées au moteur électrique (moteur de traction) restent au sol pendant le
remorquage, le moteur électrique peut continuer à générer de l’électricité. Cela
peut provoquer un incendie. ( →P. 592)
● Vérifiez soigneusement le sol sous le véhicule. Si vous constatez que du liquide
s’est répandu sur le sol, le système de carburant peut avoir été endommagé. Quit-
tez le véhicule le plus rapidement possible.

861-3. Système hybride
PRIUS_OM_OM47B57K_(EK)
AVERTISSEMENT

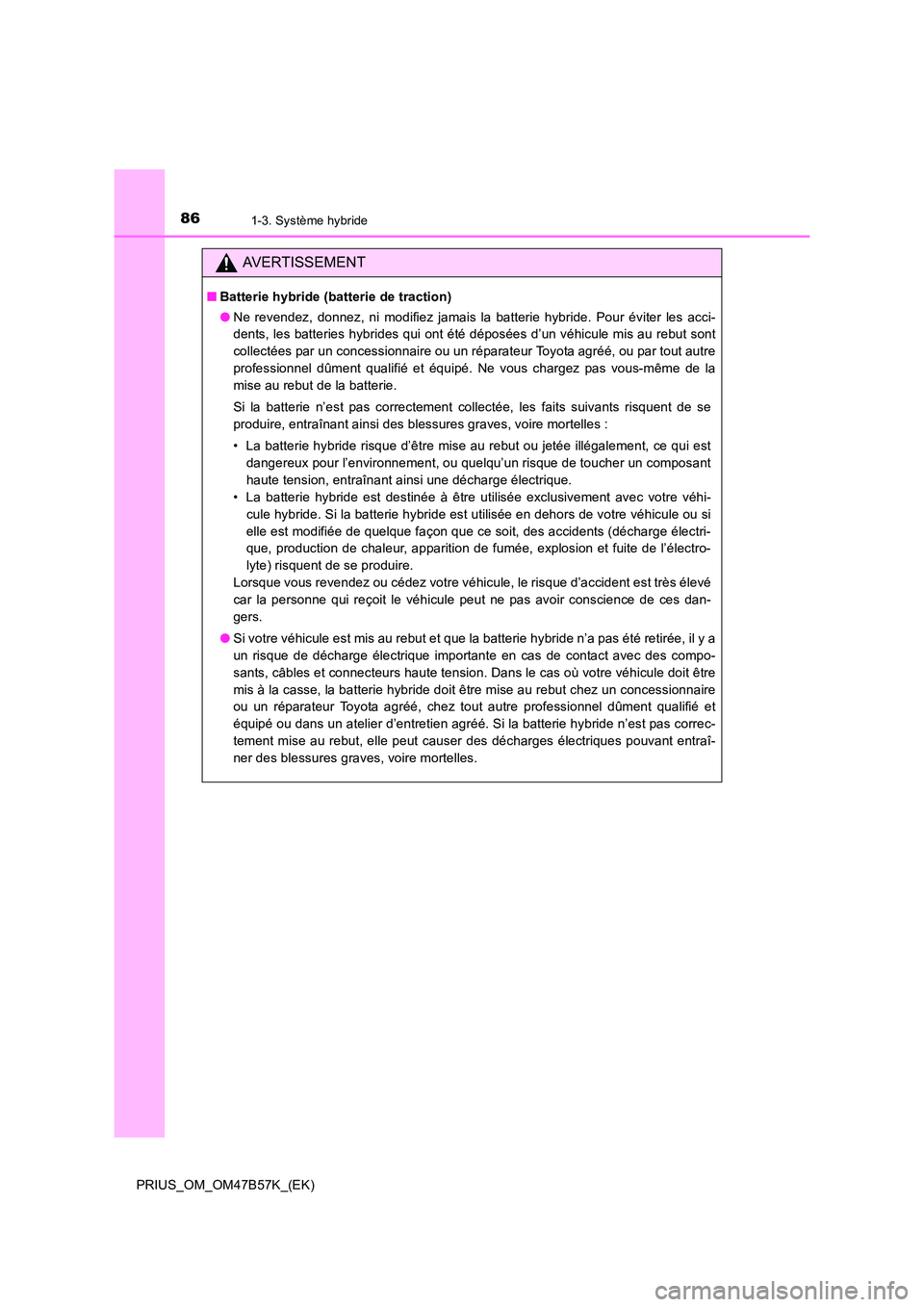

■Batterie hybride (batterie de traction)
●Ne revendez, donnez, ni modifiez jamais la batterie hybride. Pour éviter les acci-
dents, les batteries hybrides qui ont été déposées d’un véhicule mis au rebut sont
collectées par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre
professionnel dûment qualifié et équipé. Ne vous chargez pas vous-même de la
mise au rebut de la batterie.
Si la batterie n’est pas correctement collectée, les faits suivants risquent de se
produire, entraînant ainsi des blessures graves, voire mortelles :
• La batterie hybride risque d’être mise au rebut ou jetée illégalement, ce qui est
dangereux pour l’environnement, ou quelqu’un risque de toucher un composant
haute tension, entraînant ainsi une décharge électrique.
• La batterie hybride est destinée à être utilisée exclusivement avec votre véhi-
cule hybride. Si la batterie hybride est utilisée en dehors de votre véhicule ou si
elle est modifiée de quelque façon que ce soit, des accidents (décharge électri-
que, production de chaleur, apparition de fumée, explosion et fuite de l’électro-
lyte) risquent de se produire.
Lorsque vous revendez ou cédez votre véhicule, le risque d’accident est très élevé
car la personne qui reçoit le véhicule peut ne pas avoir conscience de ces dan-
gers.
● Si votre véhicule est mis au rebut et que la batterie hybride n’a pas été retirée, il y a
un risque de décharge électrique importante en cas de contact avec des compo-
sants, câbles et connecteurs haute tension. Dans le cas où votre véhicule doit être
mis à la casse, la batterie hybride doit être mise au rebut chez un concessionnaire
ou un réparateur Toyota agréé, chez tout autre professionnel dûment qualifié et
équipé ou dans un atelier d’entretien agréé. Si la batterie hybride n’est pas correc-
tement mise au rebut, elle peut causer des décharges électriques pouvant entraî-
ner des blessures graves, voire mortelles.

871-3. Système hybride
1
PRIUS_OM_OM47B57K_(EK)
Consignes de sécurité
NOTE

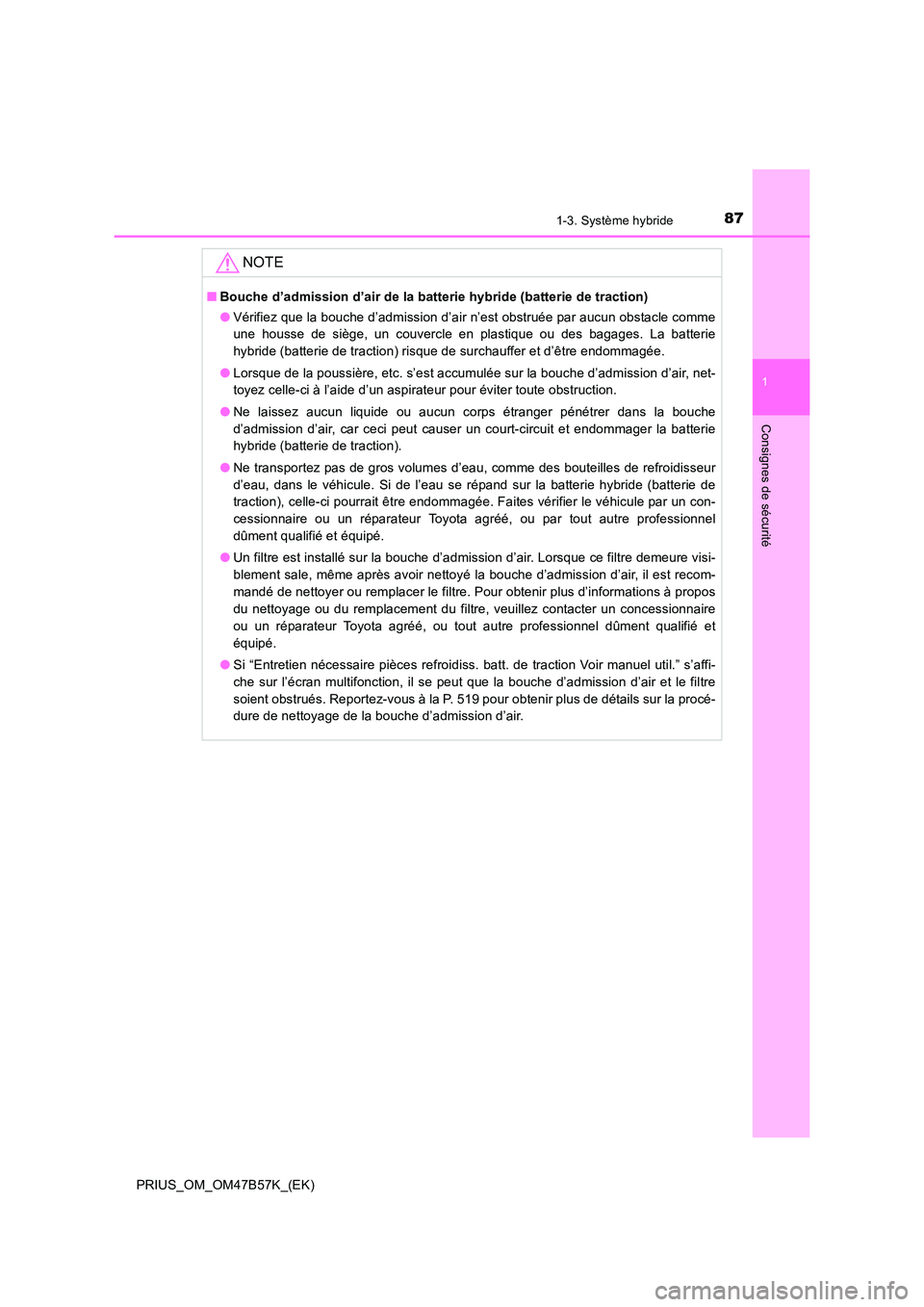

■Bouche d’admission d’air de la batterie hybride (batterie de traction)
●Vérifiez que la bouche d’admission d’air n’est obstruée par aucun obstacle comme
une housse de siège, un couvercle en plastique ou des bagages. La batterie
hybride (batterie de traction) risque de surchauffer et d’être endommagée.
● Lorsque de la poussière, etc. s’est accumulée sur la bouche d’admission d’air, net-
toyez celle-ci à l’aide d’un aspirateur pour éviter toute obstruction.
● Ne laissez aucun liquide ou aucun corps étranger pénétrer dans la bouche
d’admission d’air, car ceci peut causer un court-circuit et endommager la batterie
hybride (batterie de traction).
● Ne transportez pas de gros volumes d’eau, comme des bouteilles de refroidisseur
d’eau, dans le véhicule. Si de l’eau se répand sur la batterie hybride (batterie de
traction), celle-ci pourrait être endommagée. Faites vérifier le véhicule par un con-
cessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel
dûment qualifié et équipé.
● Un filtre est installé sur la bouche d’admission d’air. Lorsque ce filtre demeure visi-
blement sale, même après avoir nettoyé la bouche d’admission d’air, il est recom-
mandé de nettoyer ou remplacer le filtre. Pour obtenir plus d’informations à propos
du nettoyage ou du remplacement du filtre, veuillez contacter un concessionnaire
ou un réparateur Toyota agréé, ou tout autre professionnel dûment qualifié et
équipé.
● Si “Entretien nécessaire pièces refroidiss. batt. de traction Voir manuel util.” s’affi-
che sur l’écran multifonction, il se peut que la bouche d’admission d’air et le filtre
soient obstrués. Reportez-vous à la P. 519 pour obtenir plus de détails sur la procé-
dure de nettoyage de la bouche d’admission d’air.

881-4. Système antivol
PRIUS_OM_OM47B57K_(EK)
Système antidémarrage
Le témoin clignote après que le con-
tacteur d’alimentation a été désactivé
pour indiquer que le système fonc-
tionne.
Le témoin cesse de clignoter lorsque
le contacteur d’alimentation a été mis
en mode ACCESSORY ou ON pour
indiquer que le système a été désac-
tivé.
■Entretien du système
Le véhicule est équipé d’un système antidémarrage sans entretien.
■ Conditions qui peuvent provoquer un dysfonctionnement du système
●Si la partie poignée de la clé est en contact avec un objet métallique
● Si la clé se trouve à proximité d’une clé enregistrée dans le système de sécurité (clé
avec puce de transpondeur intégrée) d’un autre véhicule ou qu’elle la touche
Les clés du véhicule intègrent des puces de transpondeur qui empê-
chent le démarrage du système hybride si la clé n’a pas été enregistrée
au préalable dans l’ordinateur de bord du véhicule.
Ne laissez jamais les clés dans le véhicule lorsque vous quittez celui-
ci.
Ce système est conçu pour empêcher toute tentative de vol du véhicule,
mais il ne garantit pas une sécurité absolue contre tous les vols de véhi-
cule.
