2017 TOYOTA PRIUS Manuel du propriétaire (in French)

6337-2. Procédures en cas d’urgence
PRIUS_OM_OM47B57K_(EK)
7
En cas de problème

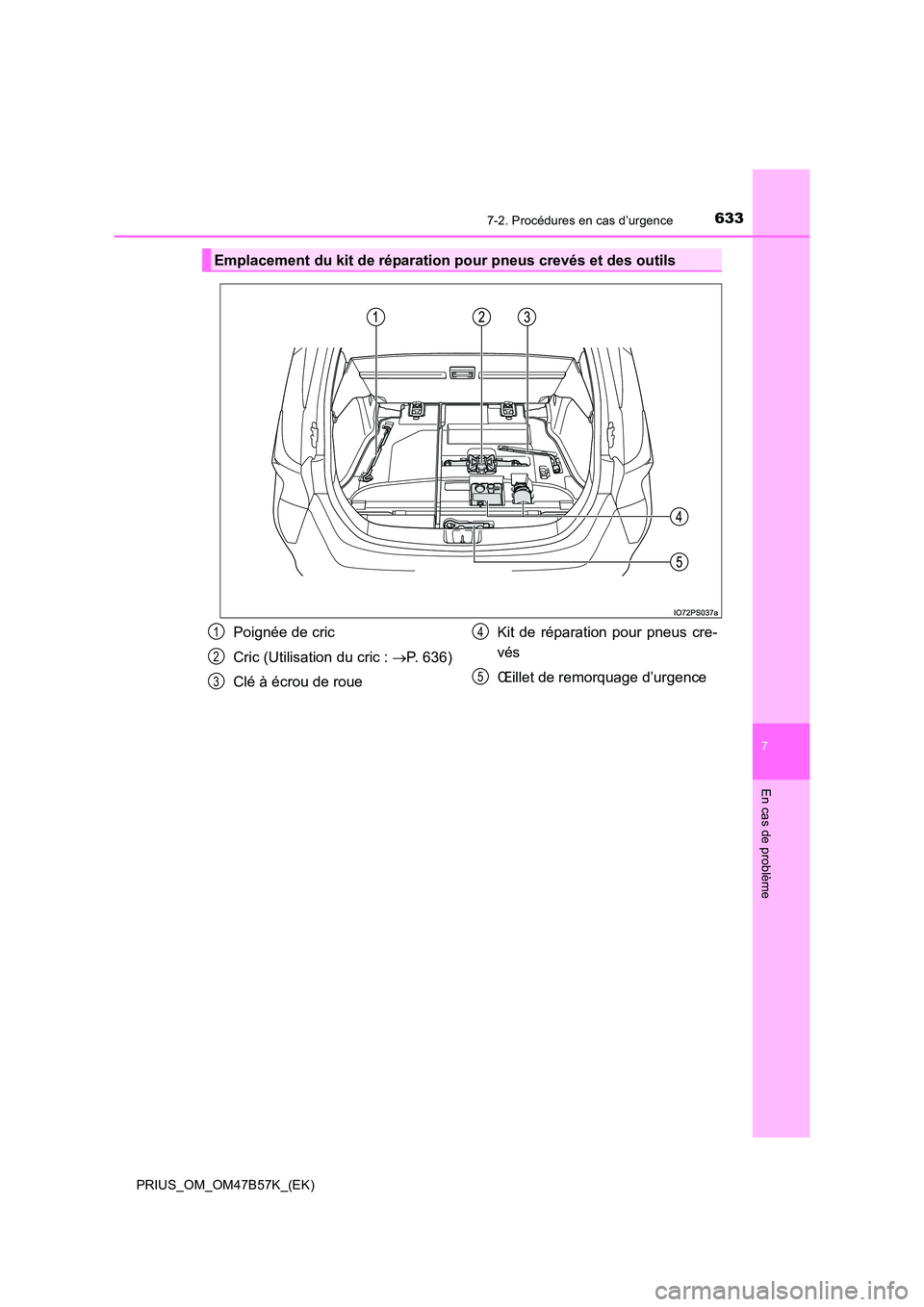

Emplacement du kit de réparation pour pneus crevés et des outils
Poignée de cric
Cric (Utilisation du cric : →P. 636)
Clé à écrou de roue Kit de réparation pour pneus cre-
vés
Œillet de remorquage d’urgence1
2
3
4
5

6347-2. Procédures en cas d’urgence
PRIUS_OM_OM47B57K_(EK)

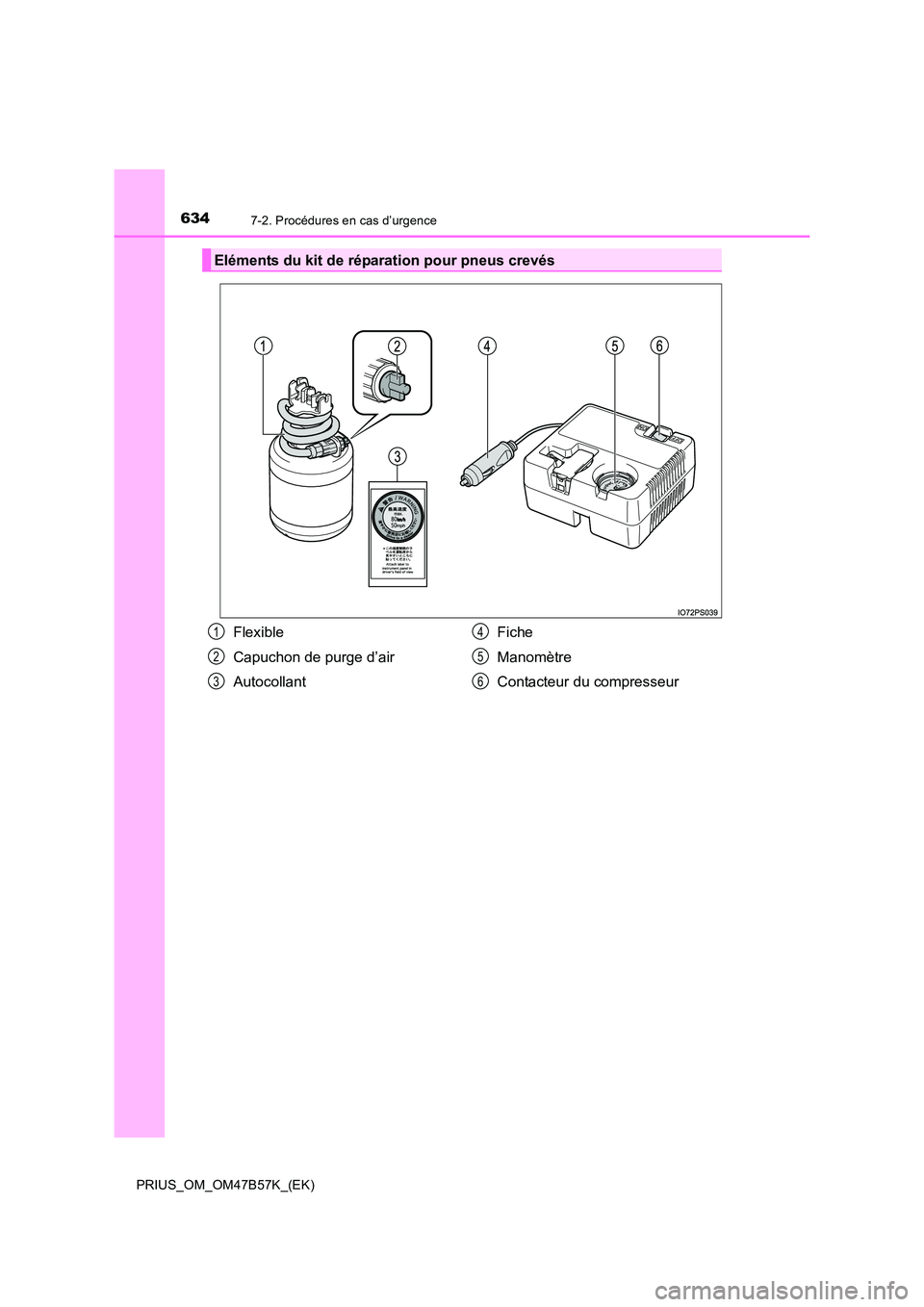

Eléments du kit de réparation pour pneus crevés
Flexible
Capuchon de purge d’air
AutocollantFiche
Manomètre
Contacteur du compresseur1
2
3
4
5
6

6357-2. Procédures en cas d’urgence
PRIUS_OM_OM47B57K_(EK)
7
En cas de problème
Tirez la poignée vers le haut pour
ouvrir la plaque de coffre.
Fixez la plaque de coffre à l’aide
des crochets pour sac à provisions.
(→ P. 493)
Sortez le kit de réparation pour
pneus crevés.
Si le couvre-bagages est rangé, retour-
nez-le pour prendre le kit de réparation
pour pneus crevés.

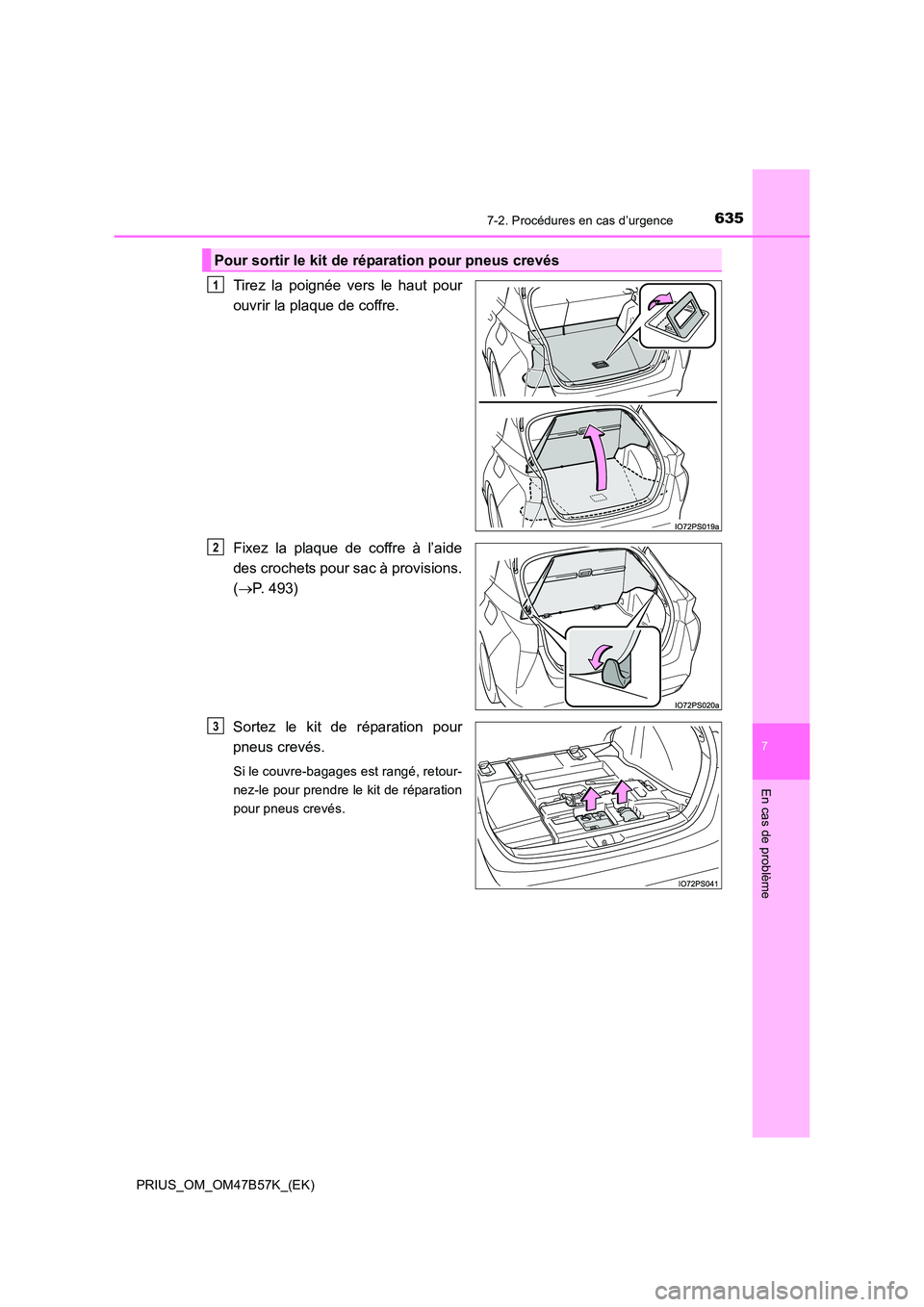

Pour sortir le kit de réparation pour pneus crevés
1
2
3

6367-2. Procédures en cas d’urgence
PRIUS_OM_OM47B57K_(EK)
■Pour sortir le cric
■ Rangement du cric Décrochez la sangle de serrage et sortez le
cric.
Placez le cric dans la même direction que la
marque inscrite près de l’espace de range-
ment.
AVERTISSEMENT
■Après avoir utilisé les outils et le cric
Avant de prendre la route, assurez-vous que tous les outils et le cric sont correcte-
ment rangés pour éviter tout risque de blessure en cas de collision ou de freinage
brusque.

6377-2. Procédures en cas d’urgence
PRIUS_OM_OM47B57K_(EK)
7
En cas de problème
Sortez le kit de réparation du sac plastique.
Enlevez le capuchon de valve du
pneu crevé.
Dépliez le flexible. Retirez le capu-
chon de purge d’air du flexible.
Fixez l’autocollant fourni avec la bou-
teille sur les emplacements spécifiés.
(Voir étape .)
Le capuchon de purge d’air devra être
réutilisé. Par conséquent, rangez-le en
lieu sûr.
Branchez le flexible sur la valve.
Vissez l’extrémité du flexible dans le
sens des aiguilles d’une montre aussi
loin que possible.
Méthode de réparation d’urgence
1
2
3
10
4

6387-2. Procédures en cas d’urgence
PRIUS_OM_OM47B57K_(EK)

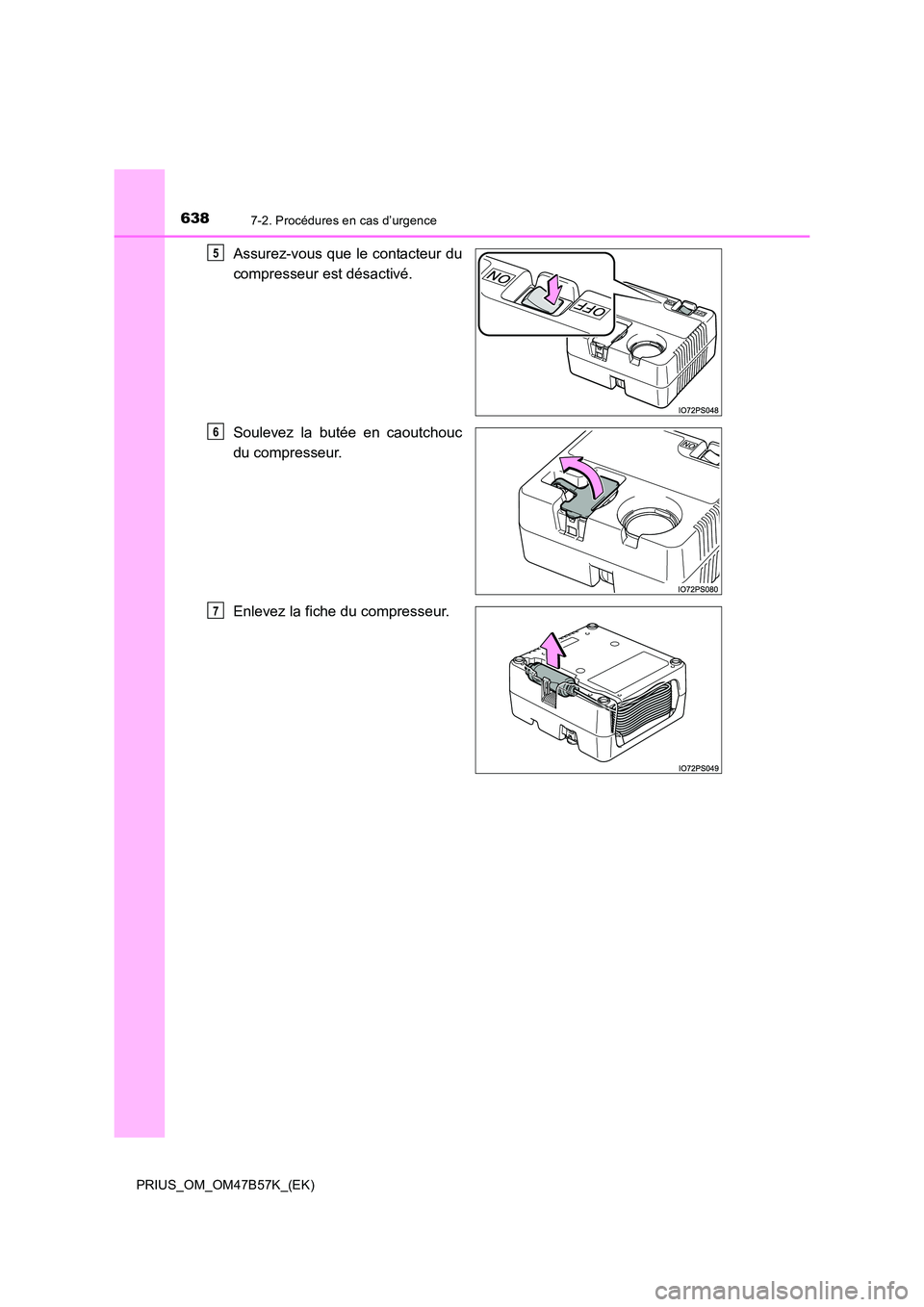

Assurez-vous que le contacteur du
compresseur est désactivé.
Soulevez la butée en caoutchouc
du compresseur.
Enlevez la fiche du compresseur.5
6
7

6397-2. Procédures en cas d’urgence
PRIUS_OM_OM47B57K_(EK)
7
En cas de problème

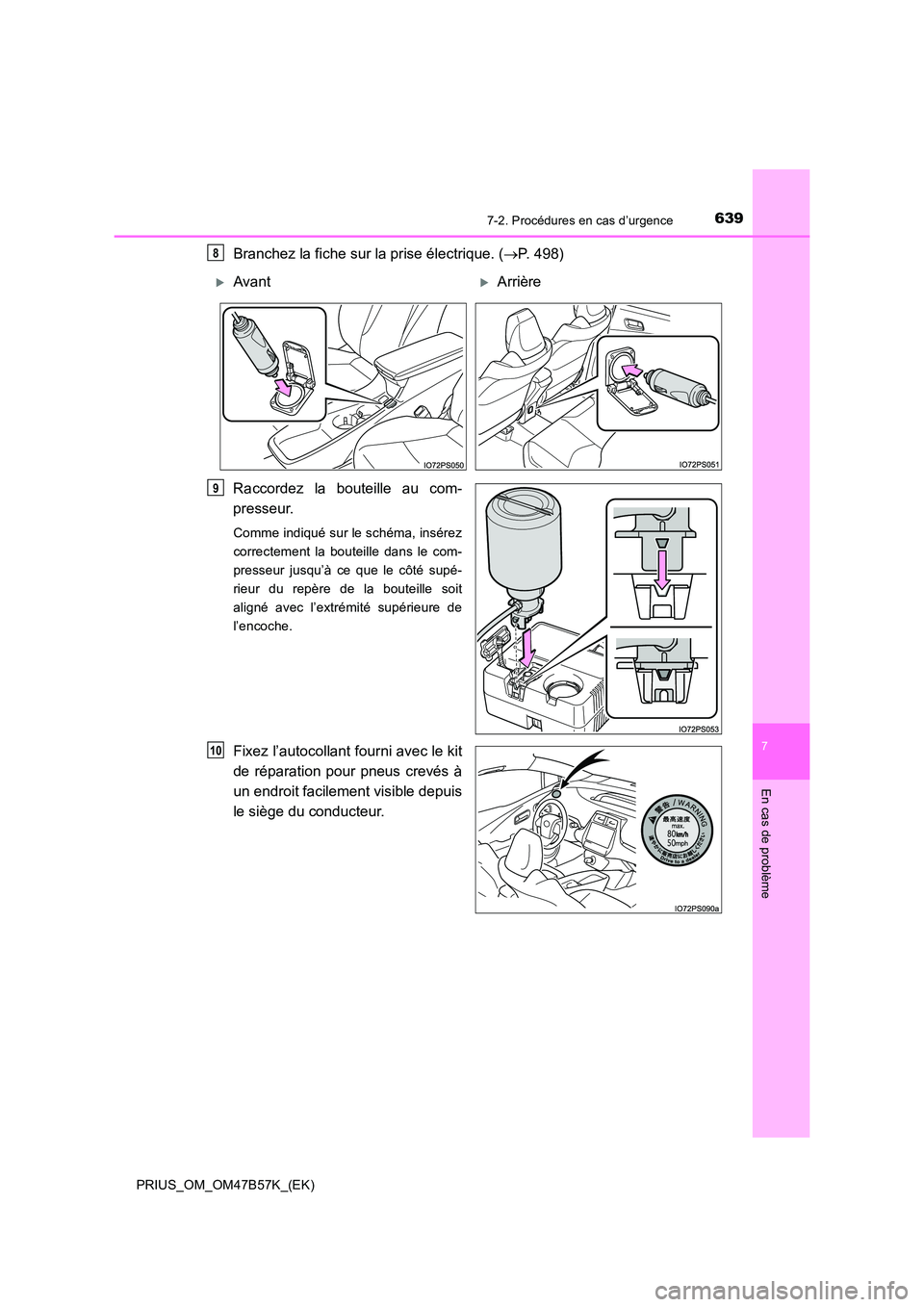

Branchez la fiche sur la prise électrique. (→P. 498)
Raccordez la bouteille au com-
presseur.
Comme indiqué sur le schéma, insérez
correctement la bouteille dans le com-
presseur jusqu’à ce que le côté supé-
rieur du repère de la bouteille soit
aligné avec l’extrémité supérieure de
l’encoche.
Fixez l’autocollant fourni avec le kit
de réparation pour pneus crevés à
un endroit facilement visible depuis
le siège du conducteur.
8
XAvantXArrière
9
10

6407-2. Procédures en cas d’urgence
PRIUS_OM_OM47B57K_(EK)

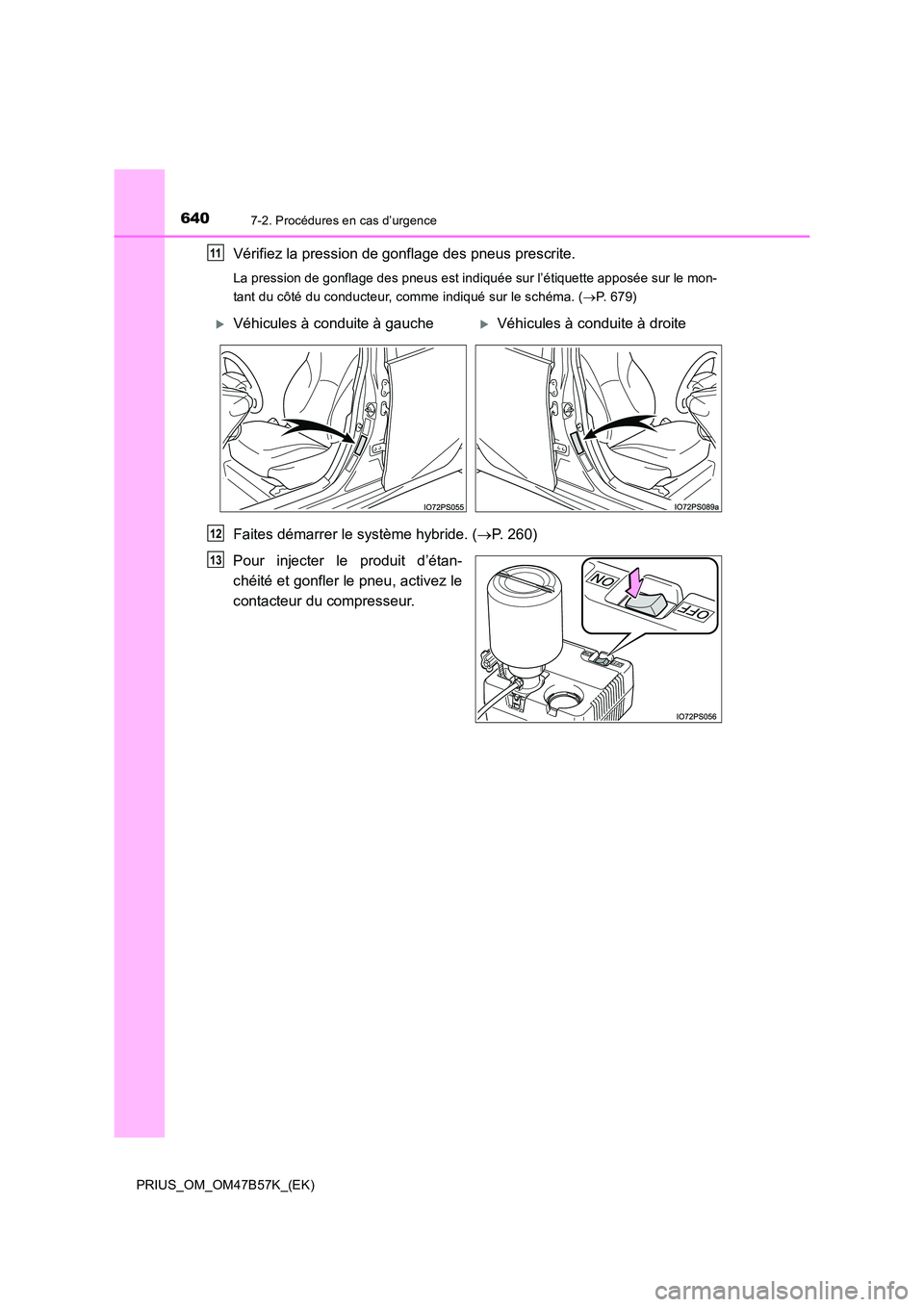

Vérifiez la pression de gonflage des pneus prescrite.
La pression de gonflage des pneus est indiquée sur l’étiquette apposée sur le mon-
tant du côté du conducteur, comme indiqué sur le schéma. (→P. 679)
Faites démarrer le système hybride. ( →P. 260)
Pour injecter le produit d’étan-
chéité et gonfler le pneu, activez le
contacteur du compresseur.
11
XVéhicules à conduite à gaucheXVéhicules à conduite à droite
12
13
