2017 TOYOTA PRIUS Manuel du propriétaire (in French)

5696-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)
6
Entretien et soins

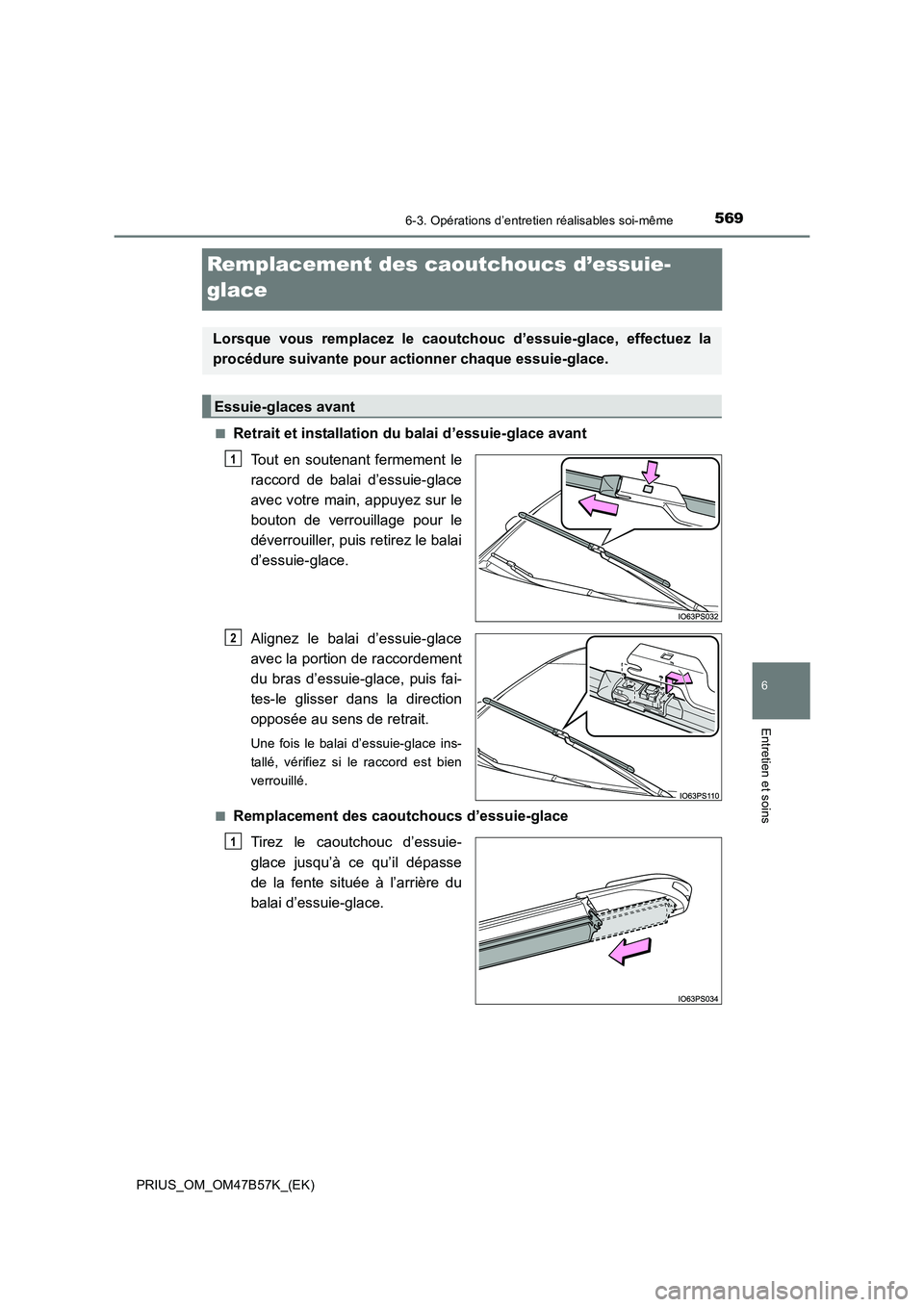

Remplacement des caoutchoucs d’essuie-
glace
■Retrait et installation du balai d’essuie-glace avantTout en soutenant fermement le
raccord de balai d’essuie-glace
avec votre main, appuyez sur le
bouton de verrouillage pour le
déverrouiller, puis retirez le balai
d’essuie-glace.
Alignez le balai d’essuie-glace
avec la portion de raccordement
du bras d’essuie-glace, puis fai-
tes-le glisser dans la direction
opposée au sens de retrait.
Une fois le balai d’essuie-glace ins-
tallé, vérifiez si le raccord est bien
verrouillé.
■
Remplacement des caoutchoucs d’essuie-glace Tirez le caoutchouc d’essuie-
glace jusqu’à ce qu’il dépasse
de la fente située à l’arrière du
balai d’essuie-glace.
Lorsque vous remplacez le caoutchouc d’essuie-glace, effectuez la
procédure suivante pour actionner chaque essuie-glace.
Essuie-glaces avant
1
2
1

5706-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)

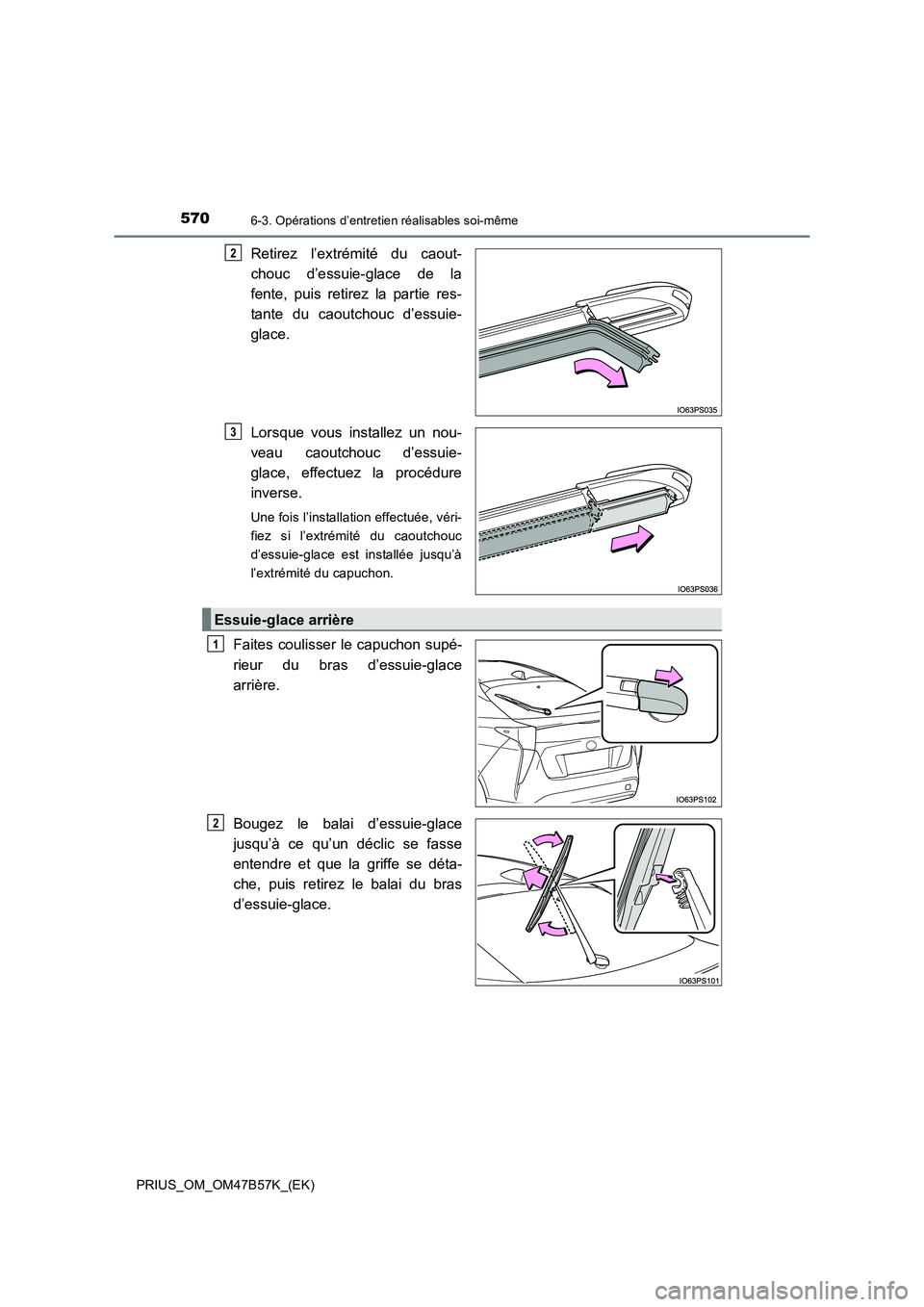

Retirez l’extrémité du caout-
chouc d’essuie-glace de la
fente, puis retirez la partie res-
tante du caoutchouc d’essuie-
glace.
Lorsque vous installez un nou-
veau caoutchouc d’essuie-
glace, effectuez la procédure
inverse.
Une fois l’installation effectuée, véri-
fiez si l’extrémité du caoutchouc
d’essuie-glace est installée jusqu’à
l’extrémité du capuchon.
Faites coulisser le capuchon supé-
rieur du bras d’essuie-glace
arrière.
Bougez le balai d’essuie-glace
jusqu’à ce qu’un déclic se fasse
entendre et que la griffe se déta-
che, puis retirez le balai du bras
d’essuie-glace.
2
3
Essuie-glace arrière
1
2

5716-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)
6
Entretien et soins

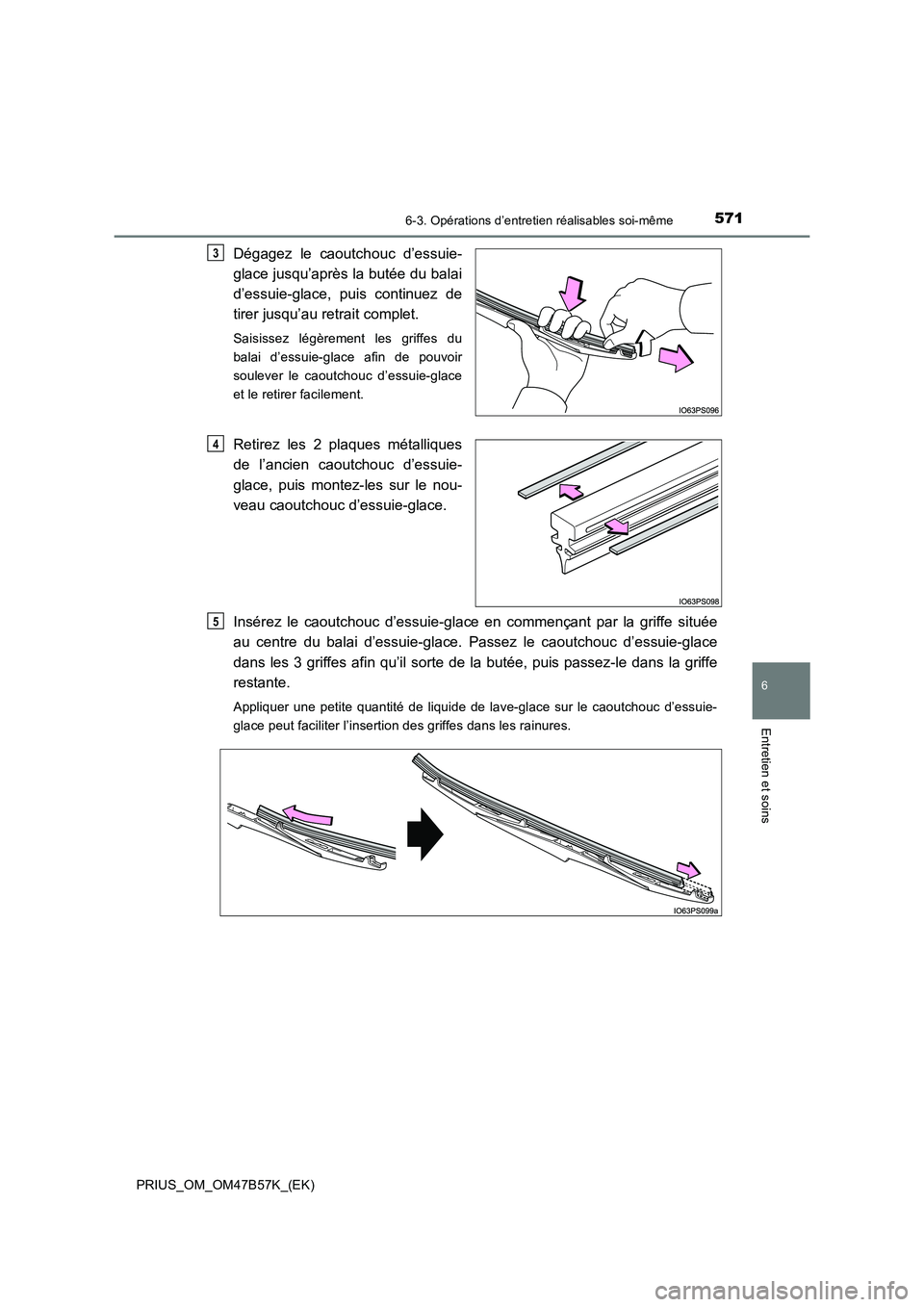

Dégagez le caoutchouc d’essuie-
glace jusqu’après la butée du balai
d’essuie-glace, puis continuez de
tirer jusqu’au retrait complet.
Saisissez légèrement les griffes du
balai d’essuie-glace afin de pouvoir
soulever le caoutchouc d’essuie-glace
et le retirer facilement.
Retirez les 2 plaques métalliques
de l’ancien caoutchouc d’essuie-
glace, puis montez-les sur le nou-
veau caoutchouc d’essuie-glace.
Insérez le caoutchouc d’essuie-glace en commençant par la griffe située
au centre du balai d’essuie-glace. Passez le caoutchouc d’essuie-glace
dans les 3 griffes afin qu’il sorte de la butée, puis passez-le dans la griffe
restante.
Appliquer une petite quantité de liquide de lave-glace sur le caoutchouc d’essuie-
glace peut faciliter l’insertion des griffes dans les rainures.
3
4
5

5726-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)

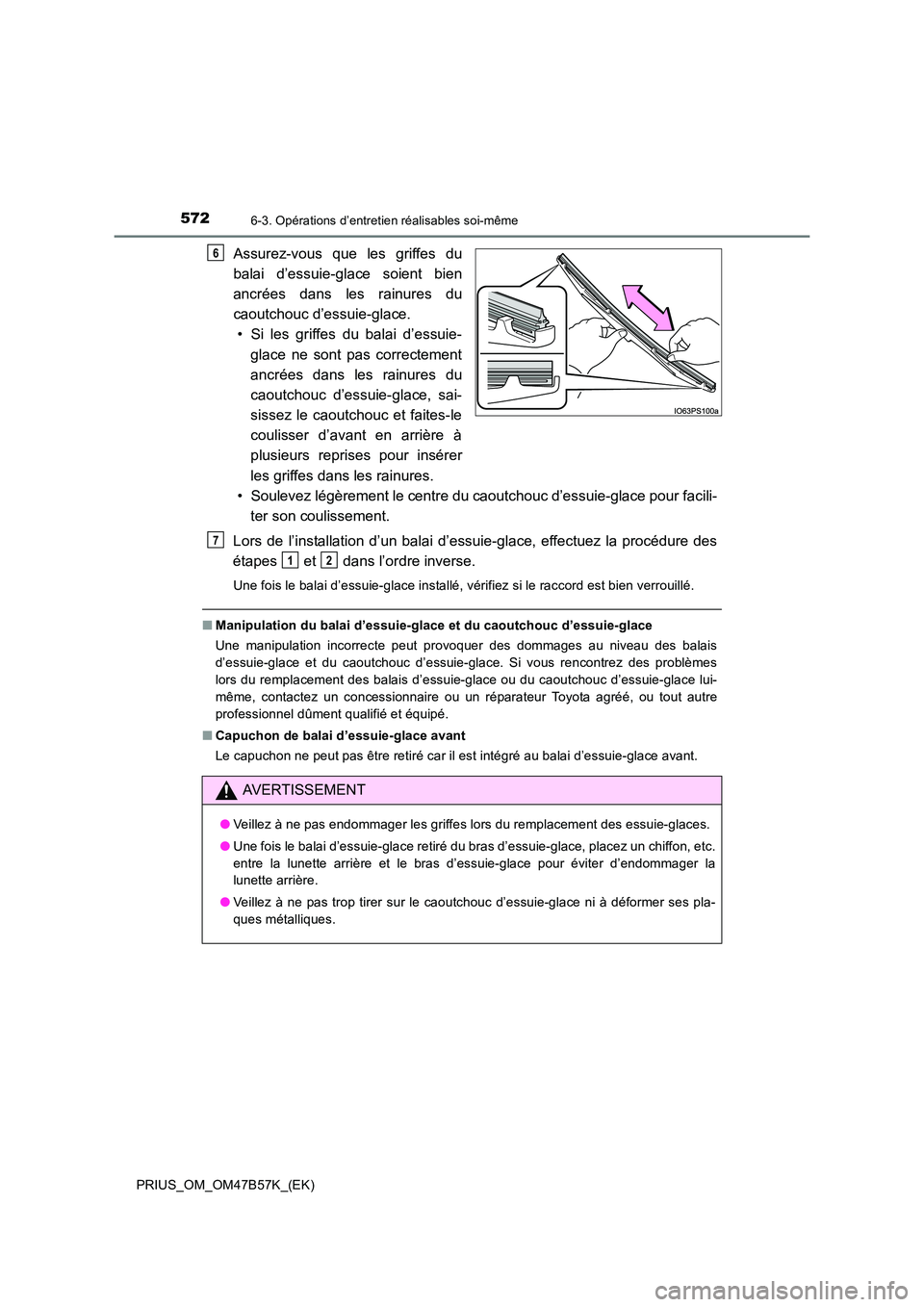

Assurez-vous que les griffes du
balai d’essuie-glace soient bien
ancrées dans les rainures du
caoutchouc d’essuie-glace.• Si les griffes du balai d’essuie-
glace ne sont pas correctement
ancrées dans les rainures du
caoutchouc d’essuie-glace, sai-
sissez le caoutchouc et faites-le
coulisser d’avant en arrière à
plusieurs reprises pour insérer
les griffes dans les rainures.
• Soulevez légèrement le centre du caoutchouc d’essuie-glace pour facili- ter son coulissement.
Lors de l’installation d’un balai d’essuie-glace, effectuez la procédure des
étapes et dans l’ordre inverse.
Une fois le balai d’essuie-glace installé, vérifiez si le raccord est bien verrouillé.
■ Manipulation du balai d’essuie-glace et du caoutchouc d’essuie-glace
Une manipulation incorrecte peut provoquer des dommages au niveau des balais
d’essuie-glace et du caoutchouc d’essuie-glace. Si vous rencontrez des problèmes
lors du remplacement des balais d’essuie-glace ou du caoutchouc d’essuie-glace lui-
même, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre
professionnel dûment qualifié et équipé.
■ Capuchon de balai d’essuie-glace avant
Le capuchon ne peut pas être retiré car il est intégré au balai d’essuie-glace avant.
6
AVERTISSEMENT
●Veillez à ne pas endommager les griffes lors du remplacement des essuie-glaces.
● Une fois le balai d’essuie-glace retiré du bras d’essuie-glace, placez un chiffon, etc.
entre la lunette arrière et le bras d’essuie-glace pour éviter d’endommager la
lunette arrière.
● Veillez à ne pas trop tirer sur le caoutchouc d’essuie-glace ni à déformer ses pla-
ques métalliques.
7
12

5736-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)
6
Entretien et soins
Pile de clé électronique
●Tournevis à tête plate
● Pile au lithium CR2032
Procédez au déverrouillage et sor-
tez la clé mécanique.
Retirez le couvercle.
Utilisez un tournevis d’une taille adé-
quate. Faire levier avec force risque
d’endommager le couvercle.
Pour éviter d’endommager la clé, cou-
vrez d’un chiffon la pointe du tournevis.
Remplacez la pile par une pile neuve si elle est déchargée.
Vous aurez besoin des éléments suivants :
Remplacement de la pile
1
2

5746-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)

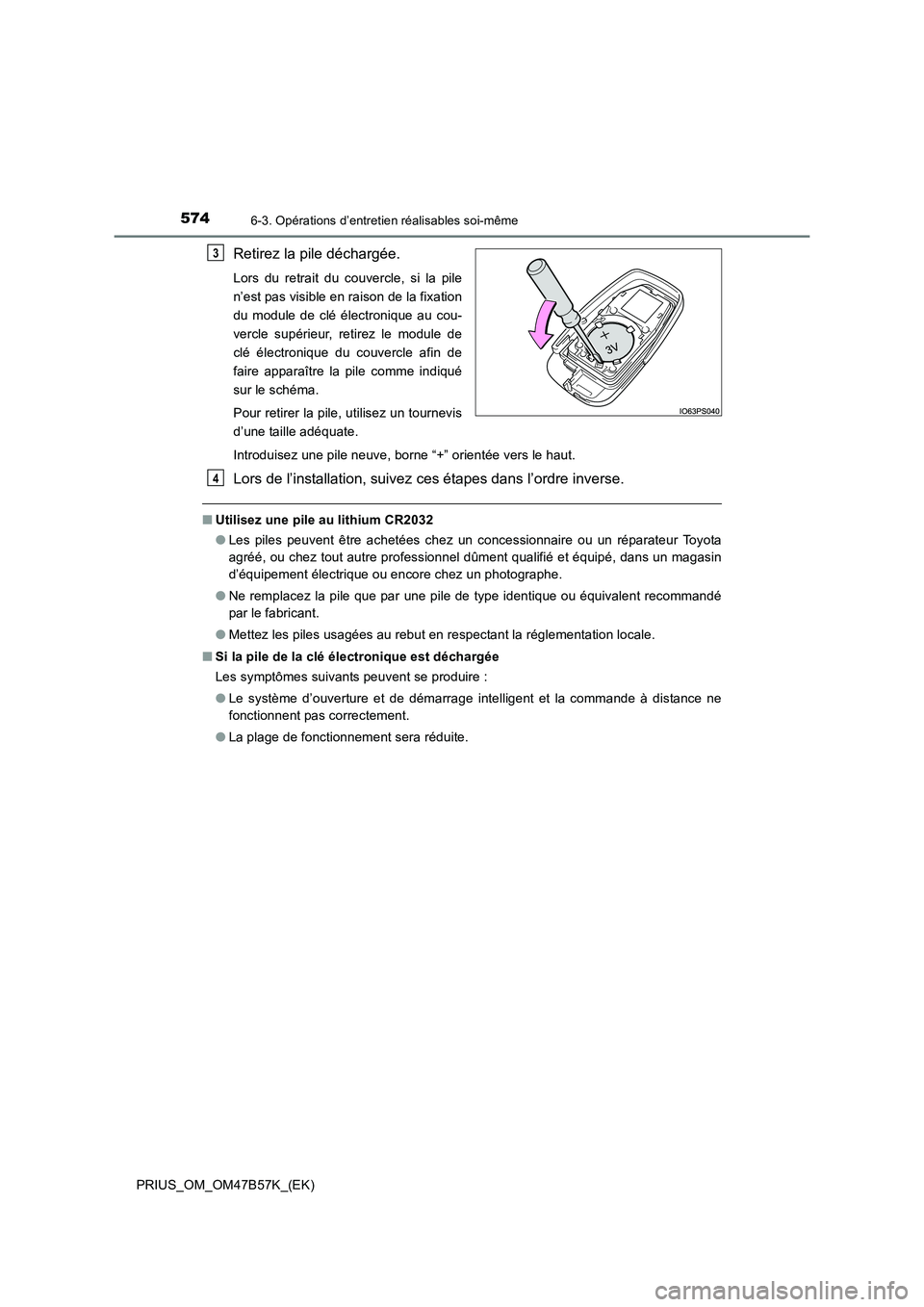

Retirez la pile déchargée.
Lors du retrait du couvercle, si la pile
n’est pas visible en raison de la fixation
du module de clé électronique au cou-
vercle supérieur, retirez le module de
clé électronique du couvercle afin de
faire apparaître la pile comme indiqué
sur le schéma.
Pour retirer la pile, utilisez un tournevis
d’une taille adéquate.
Introduisez une pile neuve, borne “+” orientée vers le haut.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
■Utilisez une pile au lithium CR2032
●Les piles peuvent être achetées chez un concessionnaire ou un réparateur Toyota
agréé, ou chez tout autre professionnel dûment qualifié et équipé, dans un magasin
d’équipement électrique ou encore chez un photographe.
● Ne remplacez la pile que par une pile de type identique ou équivalent recommandé
par le fabricant.
● Mettez les piles usagées au rebut en respectant la réglementation locale.
■ Si la pile de la clé électronique est déchargée
Les symptômes suivants peuvent se produire :
●Le système d’ouverture et de démarrage intelligent et la commande à distance ne
fonctionnent pas correctement.
● La plage de fonctionnement sera réduite.
3
4

5756-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)
6
Entretien et soins

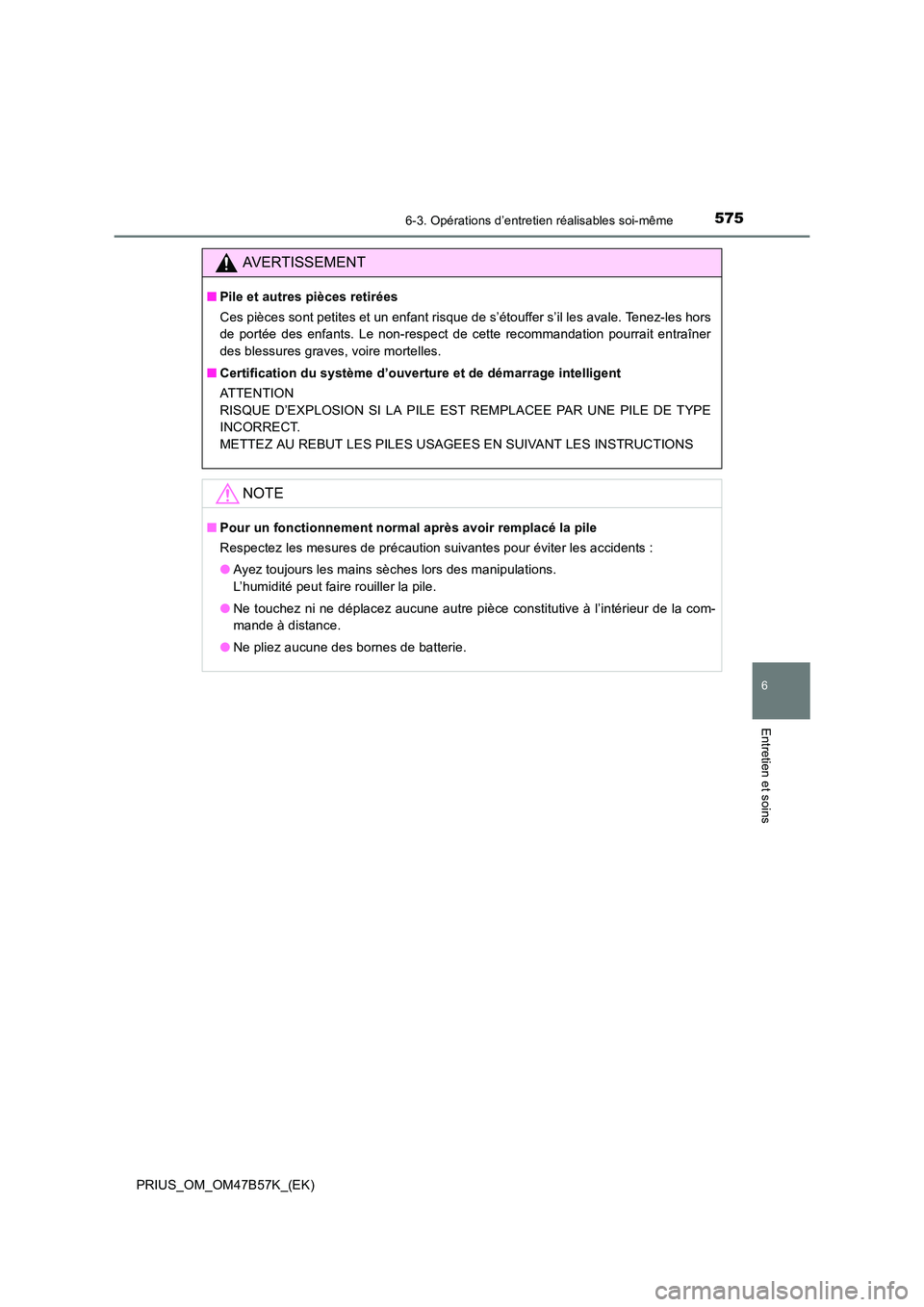

AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et un enfant risque de s’étouffer s’il les avale. Tenez-les hors
de portée des enfants. Le non-respect de cette recommandation pourrait entraîner
des blessures graves, voire mortelles.
■ Certification du système d’ouverture et de démarrage intelligent
ATTENTION
RISQUE D’EXPLOSION SI LA PILE EST REMPLACEE PAR UNE PILE DE TYPE
INCORRECT.
METTEZ AU REBUT LES PILES USAGEES EN SUIVANT LES INSTRUCTIONS
NOTE
■Pour un fonctionnement normal après avoir remplacé la pile
Respectez les mesures de précaution suivantes pour éviter les accidents :
●Ayez toujours les mains sèches lors des manipulations.
L’humidité peut faire rouiller la pile.
● Ne touchez ni ne déplacez aucune autre pièce constitutive à l’intérieur de la com-
mande à distance.
● Ne pliez aucune des bornes de batterie.

5766-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)

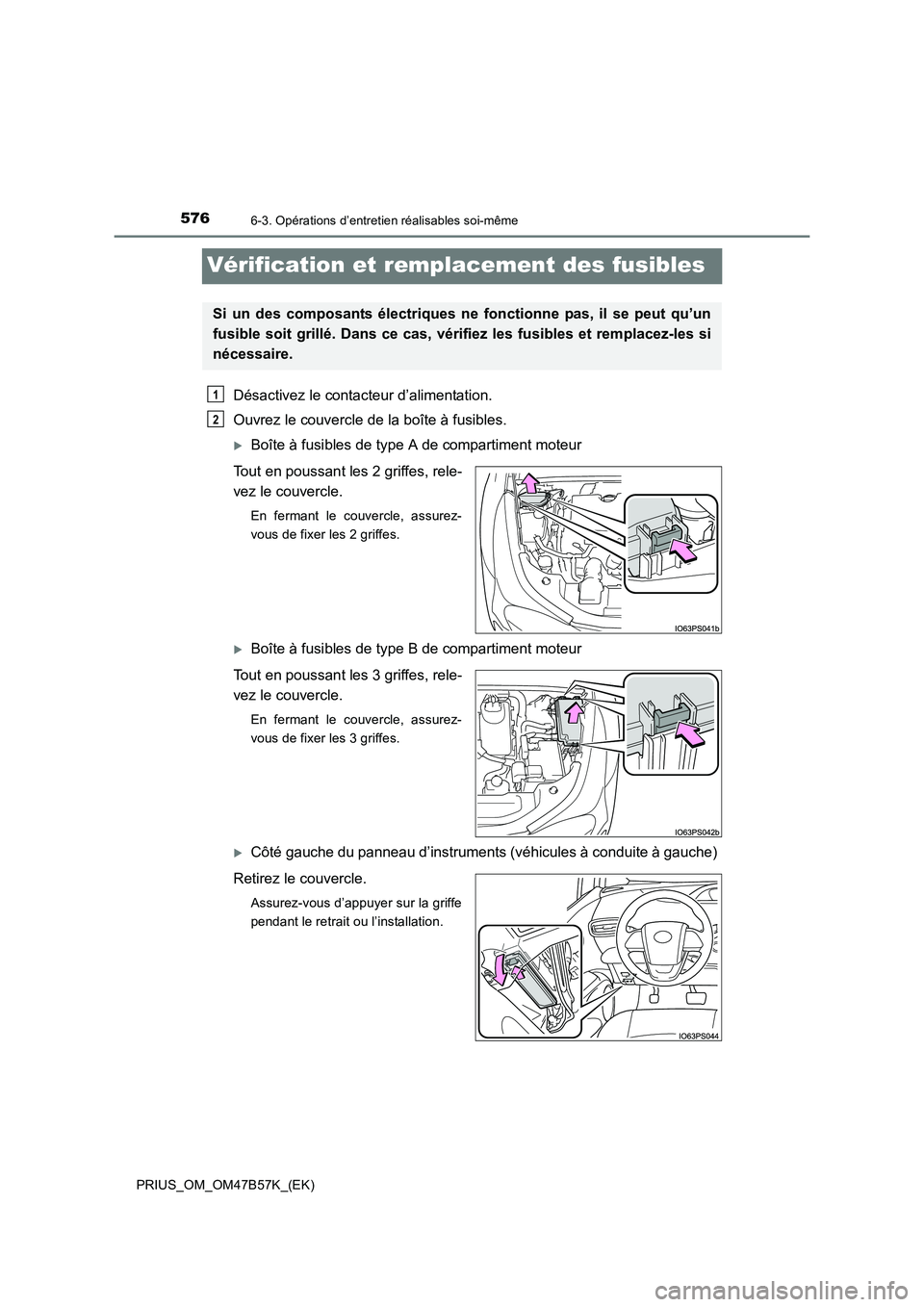

Vérification et remplacement des fusibles
Désactivez le contacteur d’alimentation.
Ouvrez le couvercle de la boîte à fusibles.
XBoîte à fusibles de type A de compartiment moteur
Tout en poussant les 2 griffes, rele-
vez le couvercle.
En fermant le couvercle, assurez-
vous de fixer les 2 griffes.
XBoîte à fusibles de type B de compartiment moteur
Tout en poussant les 3 griffes, rele-
vez le couvercle.
En fermant le couvercle, assurez-
vous de fixer les 3 griffes.
XCôté gauche du panneau d’instruments (véhicules à conduite à gauche)
Retirez le couvercle.
Assurez-vous d’appuyer sur la griffe
pendant le retrait ou l’installation.
Si un des composants électriques ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas, vérifiez les fusibles et remplacez-les si
nécessaire.
1
2
