2017 TOYOTA PRIUS Manuale duso (in Italian)

3774-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47B70L_(EL)●
I casi in cui la funzione di allarme presenza veicoli nell’area retrostante rileva inutil-
mente veicoli e/o oggetti potrebbero aumentare nelle situazioni seguenti:
• Se un veicolo passa accanto alla fiancata del proprio veicolo
• In caso di distanza ridotta tra il proprio veicolo e un oggetto metallico, per esempio
un guard-rail, una parete, un cartello o un veicolo parcheggiato, che potrebbe
riflettere le onde elettriche verso il retro del veicolo
• Quando i sensori non riescono a rilevare
un veicolo a causa di un’ostruzione
• Se lo stallo di parcheggio è affacciato su una via in cui si muovono altri veicoli

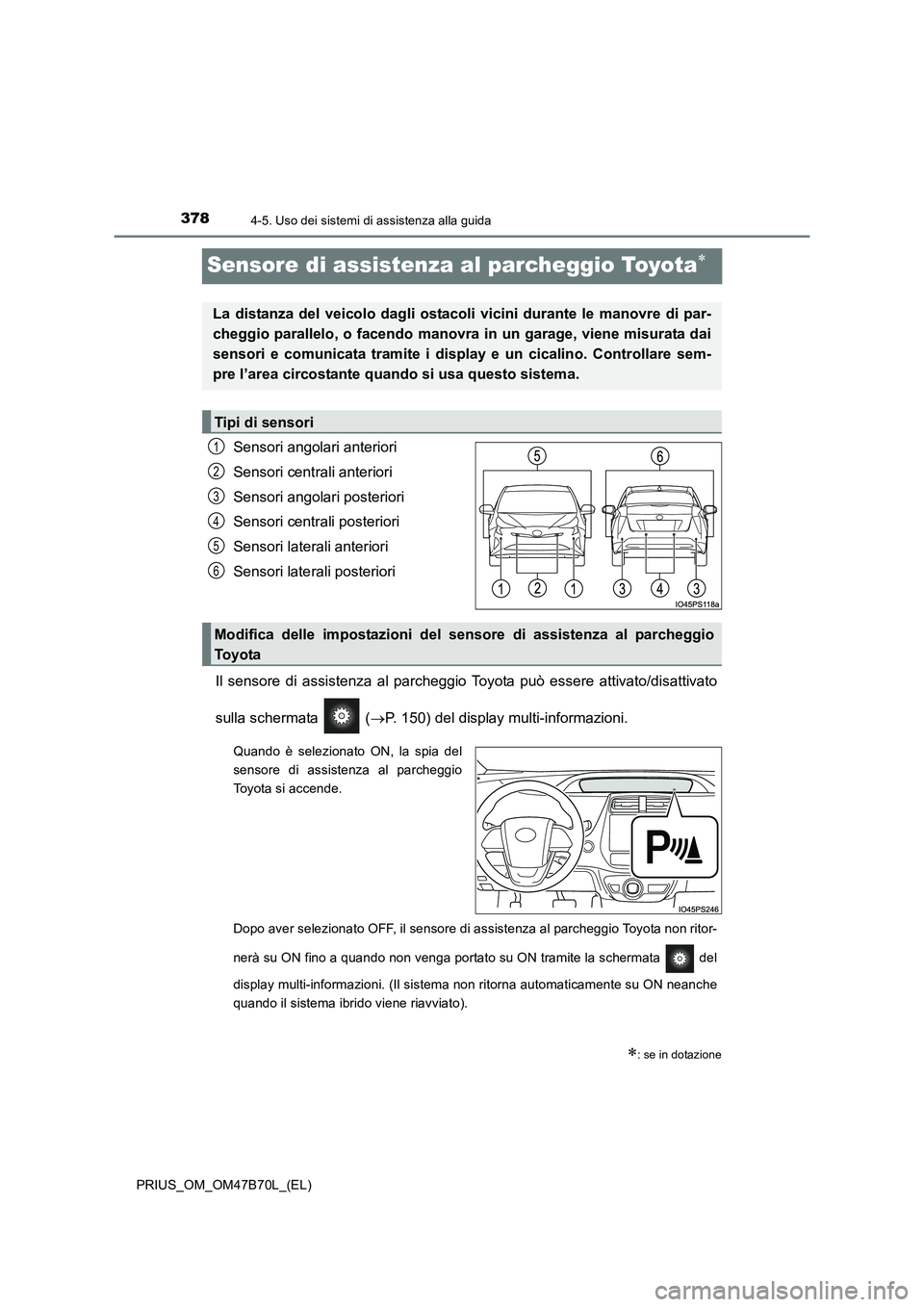

3784-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47B70L_(EL)
Sensore di assistenza al parcheggio Toyota∗
Sensori angolari anteriori
Sensori centrali anteriori
Sensori angolari posteriori
Sensori centrali posteriori
Sensori laterali anteriori
Sensori laterali posteriori
Il sensore di assistenza al parcheggio Toyota può essere attivato/disattivato
sulla schermata ( →P. 150) del display multi-informazioni.
Quando è selezionato ON, la spia del
sensore di assistenza al parcheggio
Toyota si accende.
Dopo aver selezionato OFF, il sensore di assistenza al parcheggio Toyota non ritor-
nerà su ON fino a quando non venga portato su ON tramite la schermata del
display multi-informazioni. (Il sistema non ritorna automaticamente su ON neanche
quando il sistema ibrido viene riavviato).
∗: se in dotazione
La distanza del veicolo dagli ostacoli vicini durante le manovre di par-
cheggio parallelo, o facendo manovra in un garage, viene misurata dai
sensori e comunicata tramite i display e un cicalino. Controllare sem-
pre l’area circostante quando si usa questo sistema.
Tipi di sensori
1
2
3
4
5
6
Modifica delle impostazioni del sensore di assistenza al parcheggio
To y o ta

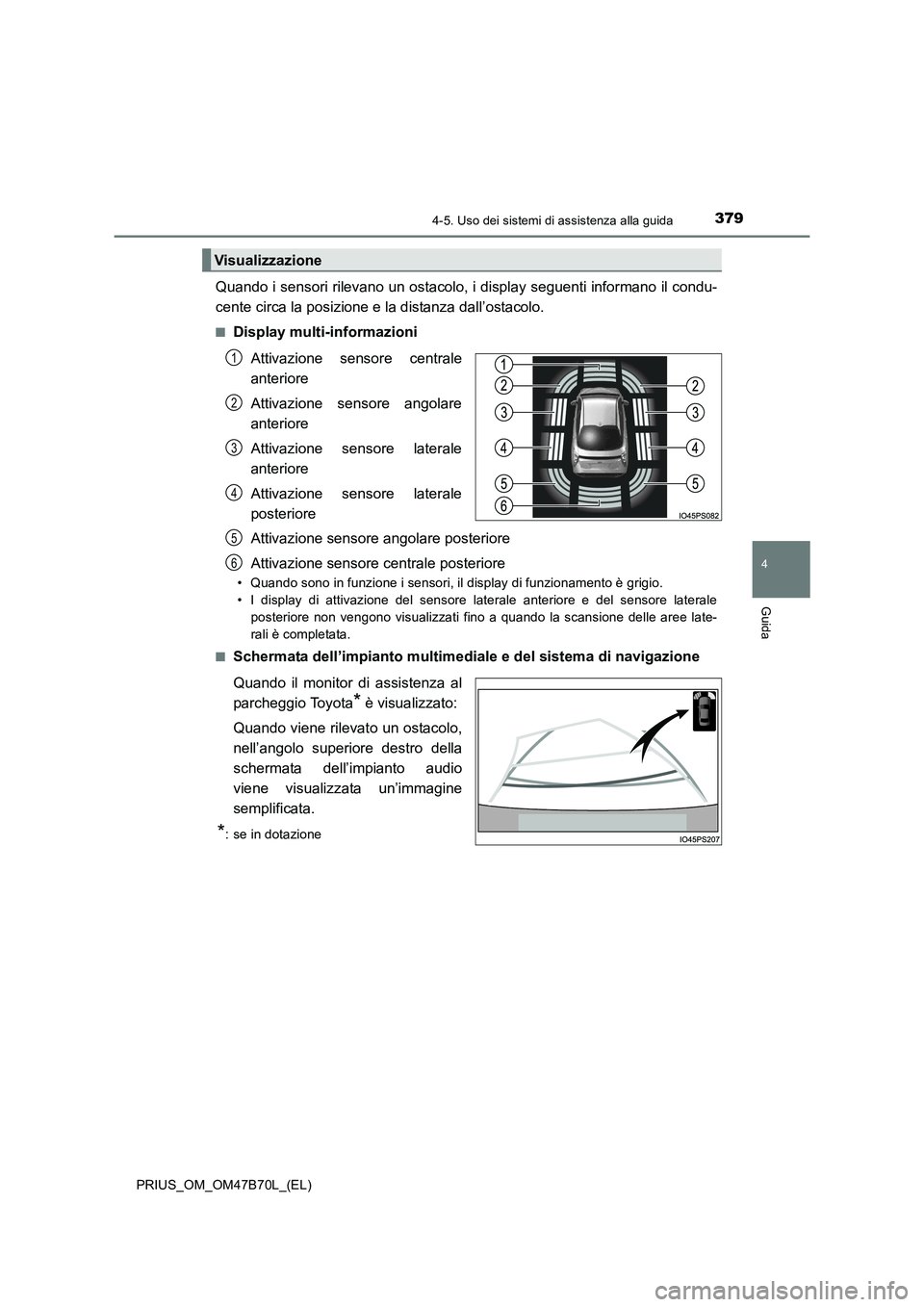

3794-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47B70L_(EL)
Quando i sensori rilevano un ostacolo, i display seguenti informano il condu-
cente circa la posizione e la distanza dall’ostacolo.
■Display multi-informazioniAttivazione sensore centrale
anteriore
Attivazione sensore angolare
anteriore
Attivazione sensore laterale
anteriore
Attivazione sensore laterale
posteriore
Attivazione sensore angolare posteriore
Attivazione sensore centrale posteriore
• Quando sono in funzione i sensori, il display di funzionamento è grigio.
• I display di attivazione del sensore laterale anteriore e del sensore lateraleposteriore non vengono visualizzati fino a quando la scansione delle aree late-
rali è completata.
■
Schermata dell’impianto multimediale e del sistema di navigazione
Quando il monitor di assistenza al
parcheggio Toyota
* è visualizzato:
Quando viene rilevato un ostacolo,
nell’angolo superiore destro della
schermata dell’impianto audio
viene visualizzata un’immagine
semplificata.
*: se in dotazione
Visualizzazione
1
2
3
4
5
6

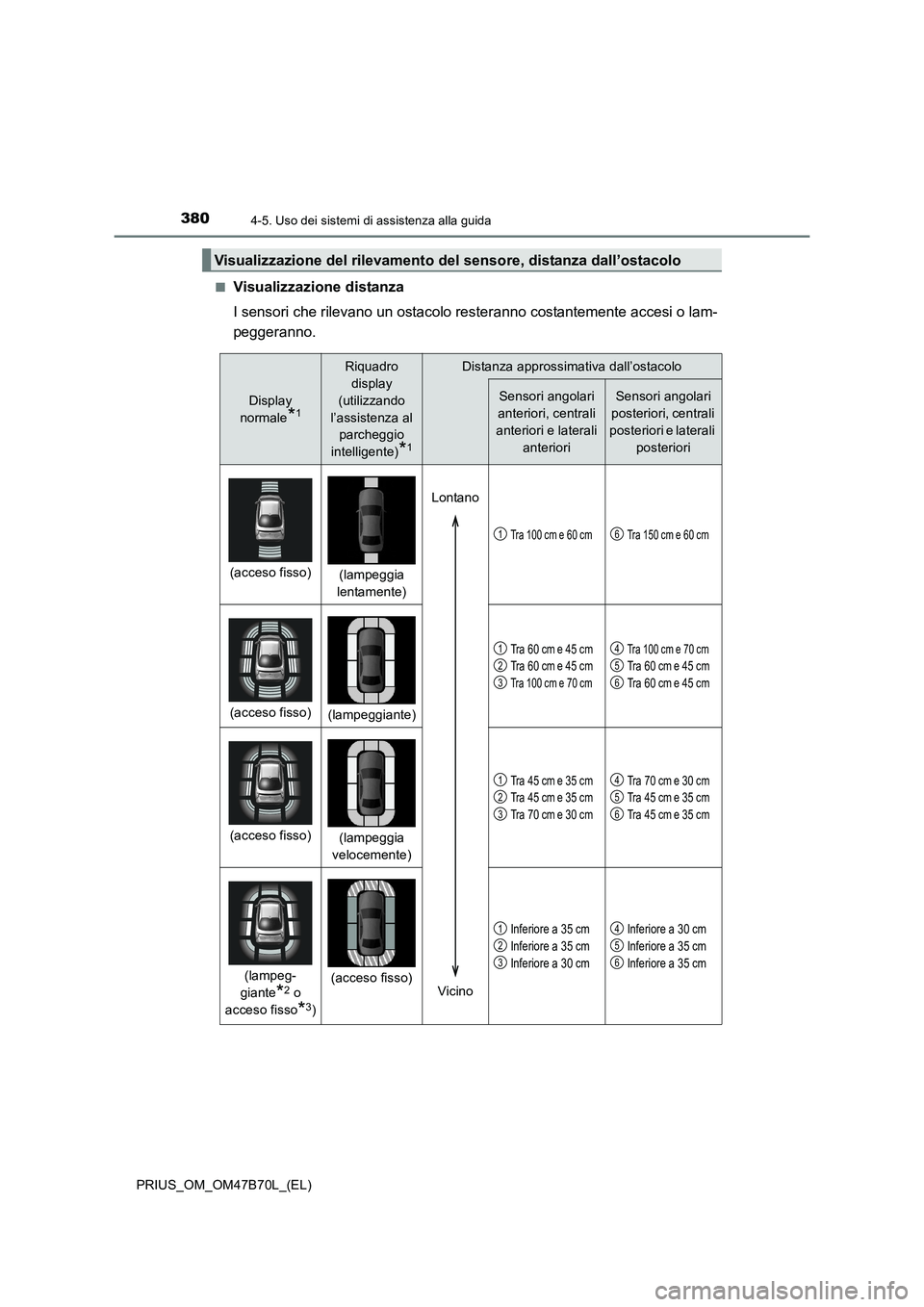

3804-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47B70L_(EL)■
Visualizzazione distanza
I sensori che rilevano un ostacolo resteranno costantemente accesi o lam-
peggeranno.
Visualizzazione del rilevamento del sensore, distanza dall’ostacolo
Display
normale
*1
Riquadro display
(utilizzando
l’assistenza al parcheggio
intelligente)
*1
Distanza approssimativa dall’ostacolo
Sensori angolari
anteriori, centrali
anteriori e laterali anterioriSensori angolari
posteriori, centrali
posteriori e laterali posteriori
(acceso fisso) (lampeggia
lentamente)
Tra 100 cm e 60 cmTra 150 cm e 60 cm
(acceso fisso)(lampeggiante)
Tra 60 cm e 45 cm
Tra 60 cm e 45 cm
Tra 100 cm e 70 cm
Tra 100 cm e 70 cm
Tra 60 cm e 45 cm
Tra 60 cm e 45 cm
(acceso fisso) (lampeggia
velocemente)
Tra 45 cm e 35 cm
Tra 45 cm e 35 cm
Tra 70 cm e 30 cmTra 70 cm e 30 cm
Tra 45 cm e 35 cm
Tra 45 cm e 35 cm
(lampeg-
giante
*2 o
acceso fisso
*3)
(acceso fisso)
Inferiore a 35 cm
Inferiore a 35 cm
Inferiore a 30 cmInferiore a 30 cm
Inferiore a 35 cm
Inferiore a 35 cm
Lontano
Vicino
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6

3814-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47B70L_(EL)
*1: le immagini potrebbero differire da quelle illustrate nelle figure a seconda dello statodel rilevamento. ( →P. 379)
*2: display multi-informazioni
*3: schermo dell’impianto multimediale o del sistema di navigazione
Sensori centrali anteriori
Sensori angolari anteriori
Sensori laterali anteriori Sensori laterali posteriori
Sensori angolari posteriori
Sensori centrali posteriori1
2
3
4
5
6

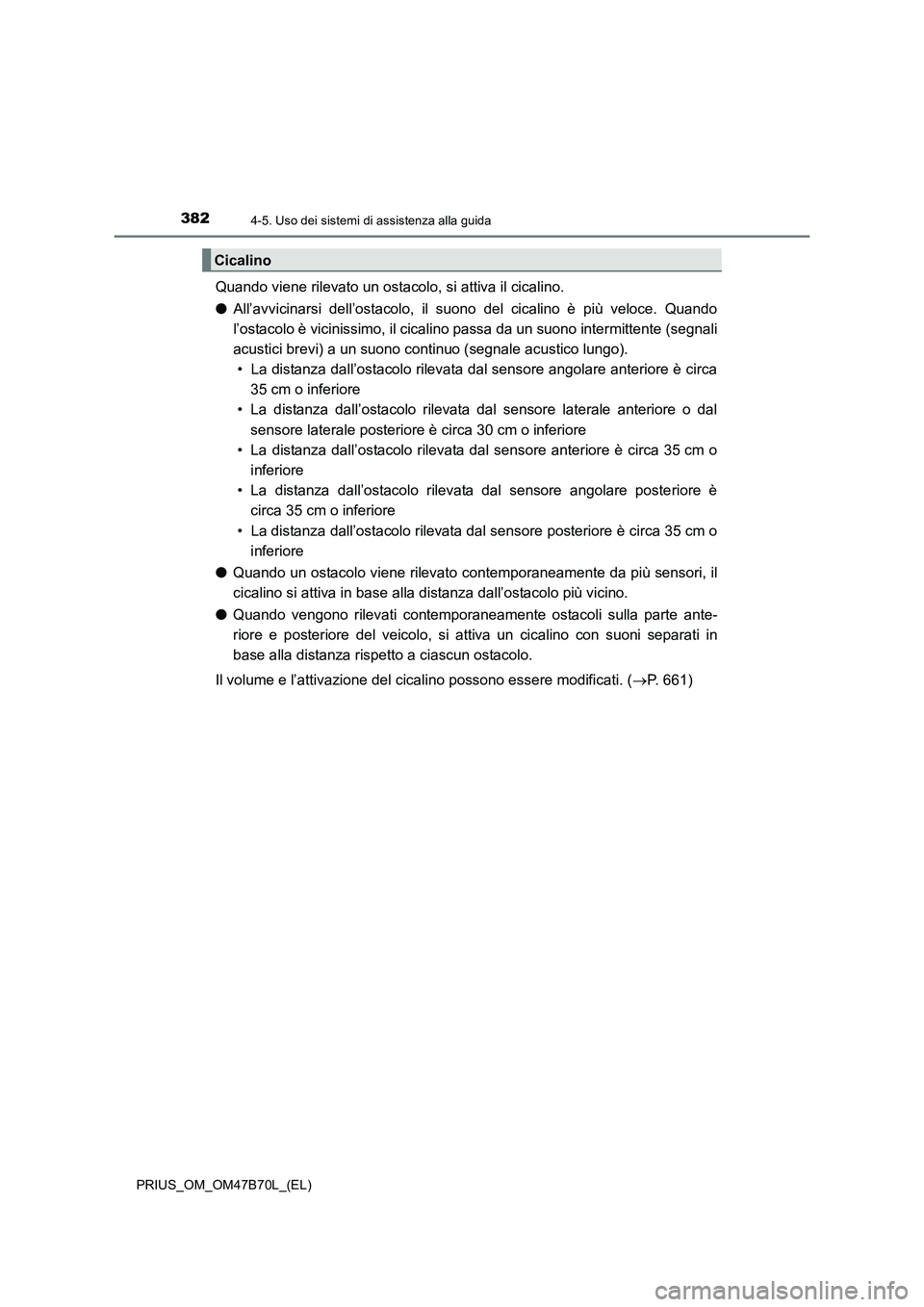

3824-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47B70L_(EL)
Quando viene rilevato un ostacolo, si attiva il cicalino.
●All’avvicinarsi dell’ostacolo, il suono del cicalino è più veloce. Quando
l’ostacolo è vicinissimo, il cicalino passa da un suono intermittente (segnali
acustici brevi) a un suono continuo (segnale acustico lungo).
• La distanza dall’ostacolo rilevata dal sensore angolare anteriore è circa 35 cm o inferiore
• La distanza dall’ostacolo rilevata dal sensore laterale anteriore o dal
sensore laterale posteriore è circa 30 cm o inferiore
• La distanza dall’ostacolo rilevata dal sensore anteriore è circa 35 cm o
inferiore
• La distanza dall’ostacolo rilevata dal sensore angolare posteriore è circa 35 cm o inferiore
• La distanza dall’ostacolo rilevata dal sensore posteriore è circa 35 cm o inferiore
● Quando un ostacolo viene rilevato contemporaneamente da più sensori, il
cicalino si attiva in base alla distanza dall’ostacolo più vicino.
● Quando vengono rilevati contemporaneamente ostacoli sulla parte ante-
riore e posteriore del veicolo, si attiva un cicalino con suoni separati in
base alla distanza rispetto a ciascun ostacolo.
Il volume e l’attivazione del cicalino possono essere modificati. ( →P. 661)
Cicalino

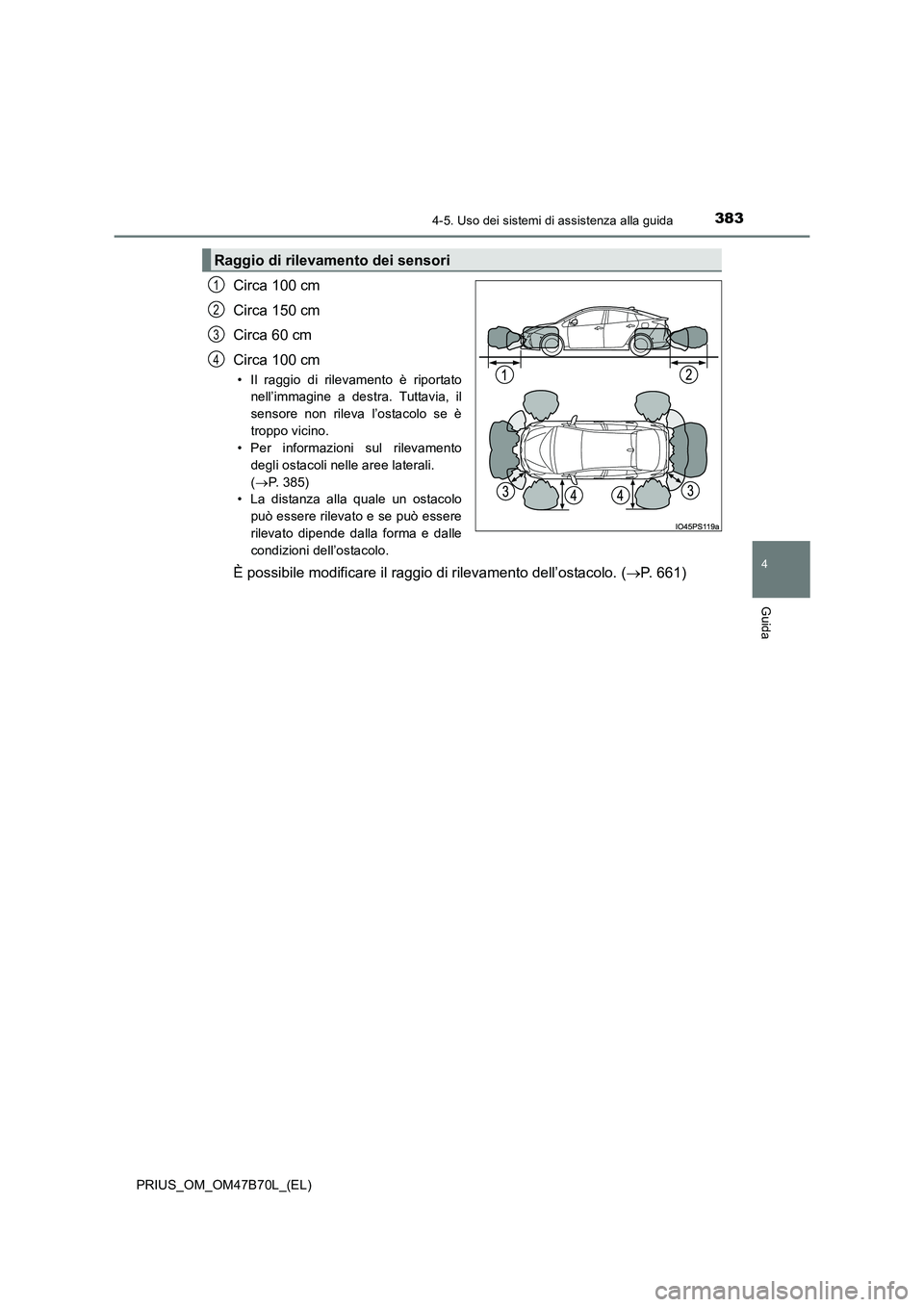

3834-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47B70L_(EL)
Circa 100 cm
Circa 150 cm
Circa 60 cm
Circa 100 cm
• Il raggio di rilevamento è riportatonell’immagine a destra. Tuttavia, il
sensore non rileva l’ostacolo se è
troppo vicino.
• Per informazioni sul rilevamento
degli ostacoli nelle aree laterali.
(→ P. 385)
• La distanza alla quale un ostacolo
può essere rilevato e se può essere
rilevato dipende dalla forma e dalle
condizioni dell’ostacolo.
È possibile modificare il raggio di rilevamento dell’ostacolo. ( →P. 661)
Raggio di rilevamento dei sensori
1
2
3
4

3844-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47B70L_(EL)
■Condizioni operative
L’interruttore di alimentazione è acceso
●Sensori angolari anteriori:
• La posizione del cambio non è su P
• La velocità del veicolo è circa 10 km/h o inferiore
● Sensori laterali anteriori/sensori laterali posteriori:
• La posizione del cambio non è su P
• La velocità del veicolo è circa 10 km/h o inferiore
• Il volante viene girato di circa 90 ° o più
● Sensori centrali anteriori:
• La posizione del cambio non è su P o R
• La velocità del veicolo è circa 10 km/h o inferiore
● Sensori angolari posteriori/sensori centrali posteriori:
La posizione del cambio è su R
■ Display a comparsa sonar di distanza
→P. 4 0 7
■ Informazioni sul rilevamento dei sensori
●Le aree di rilevazione del sensore sono limitate alle aree intorno al paraurti del vei-
colo.
● A seconda della forma dell’ostacolo e di altri fattori, la distanza di rilevamento può
essere ridotta, o il rilevamento può risultare impossibile.
● Gli ostacoli potrebbero non essere rilevati se sono troppo vicini al sensore.
● Si verificherà un breve ritardo tra il rilevamento dell’ostacolo e la visualizzazione.
Anche a basse velocità, se ci si avvicina troppo a un ostacolo prima dell’attivazione
della visualizzazione e del cicalino, è possibile che la visualizzazione e il cicalino non
si attivino.
● Paletti sottili o oggetti più bassi del sensore potrebbero non essere rilevati durante
l’avvicinamento, anche se sono stati già rilevati una volta.
● Potrebbe risultare difficile udire i segnali acustici a causa del volume dell’impianto
audio o del fruscio dell’aria nell’impianto dell’aria condizionata.
