1052. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47B70L_(EL)■
Quando l’interruttore di alimentazione viene spento (veicoli con sen-
sore anti-intrusione)
La schermata di selezione di atti-
vazione/disattivazione del sensore
anti-intrusione viene visualizzata
sul display multi-informazioni.
(
→ P. 95)
■Quando si spegne il sistema ibrido
Dal momento in cui il sistema ibrido viene avviato fino a quando viene
spento, il tempo di guida, la distanza percorsa, il consumo medio di carbu-
rante e il risultato del punteggio Eco ( →P. 132, 147) sono visualizzati sul
display multi-informazioni all’incirca ogni 30 secondi.
Tempo di guida dall’avvio del
sistema ibrido
Distanza percorsa dall’avvio del
sistema ibrido
Consumo medio di carburante
dopo l’avviamento del sistema
ibrido
Risultato del punteggio Eco e
consiglio
Visualizzazione del punteggio Eco per ciascun elemento del punteggio
Eco ( →P. 132, 147)
1
2
3
4
5

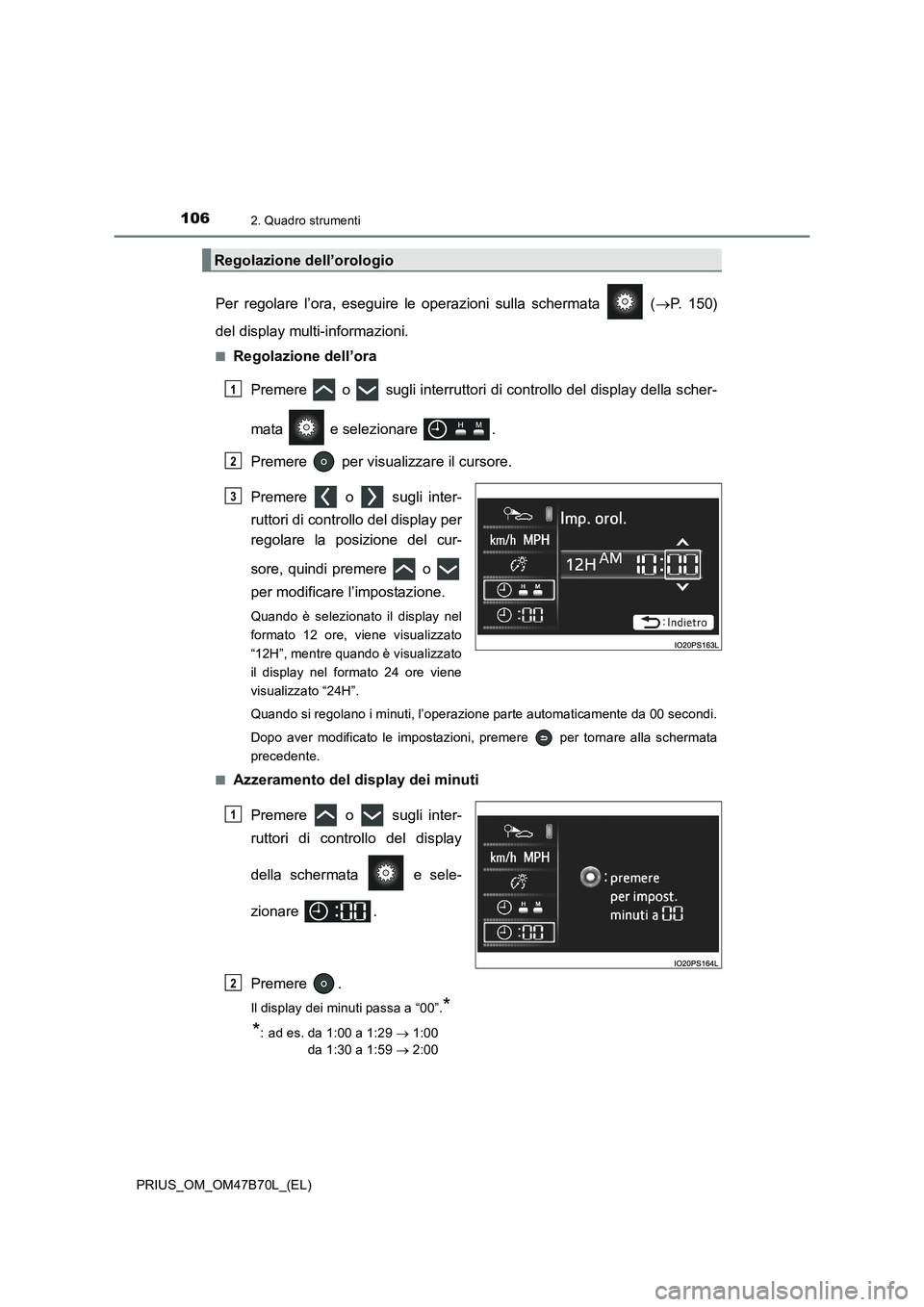

1062. Quadro strumenti
PRIUS_OM_OM47B70L_(EL)
Per regolare l’ora, eseguire le operazioni sulla schermata (→P. 150)
del display multi-informazioni.
■Regolazione dell’ora
Premere o sugli interruttori di controllo del display della scher-
mata e selezionare .
Premere per visualizzare il cursore.
Premere o sugli inter-
ruttori di controllo del display per
regolare la posizione del cur-
sore, quindi premere o
per modificare l’impostazione.
Quando è selezionato il display nel
formato 12 ore, viene visualizzato
“12H”, mentre quando è visualizzato
il display nel formato 24 ore viene
visualizzato “24H”.
Quando si regolano i minuti, l’operazione parte automaticamente da 00 secondi.
Dopo aver modificato le impostazioni, premere per tornare alla schermata
precedente.
■
Azzeramento del display dei minuti
Premere o sugli inter-
ruttori di controllo del display
della schermata e sele-
zionare .
Premere .
Il display dei minuti passa a “00”.*
*
: ad es. da 1:00 a 1:29 → 1:00
da 1:30 a 1:59 → 2:00
Regolazione dell’orologio
1
2
3
1
2

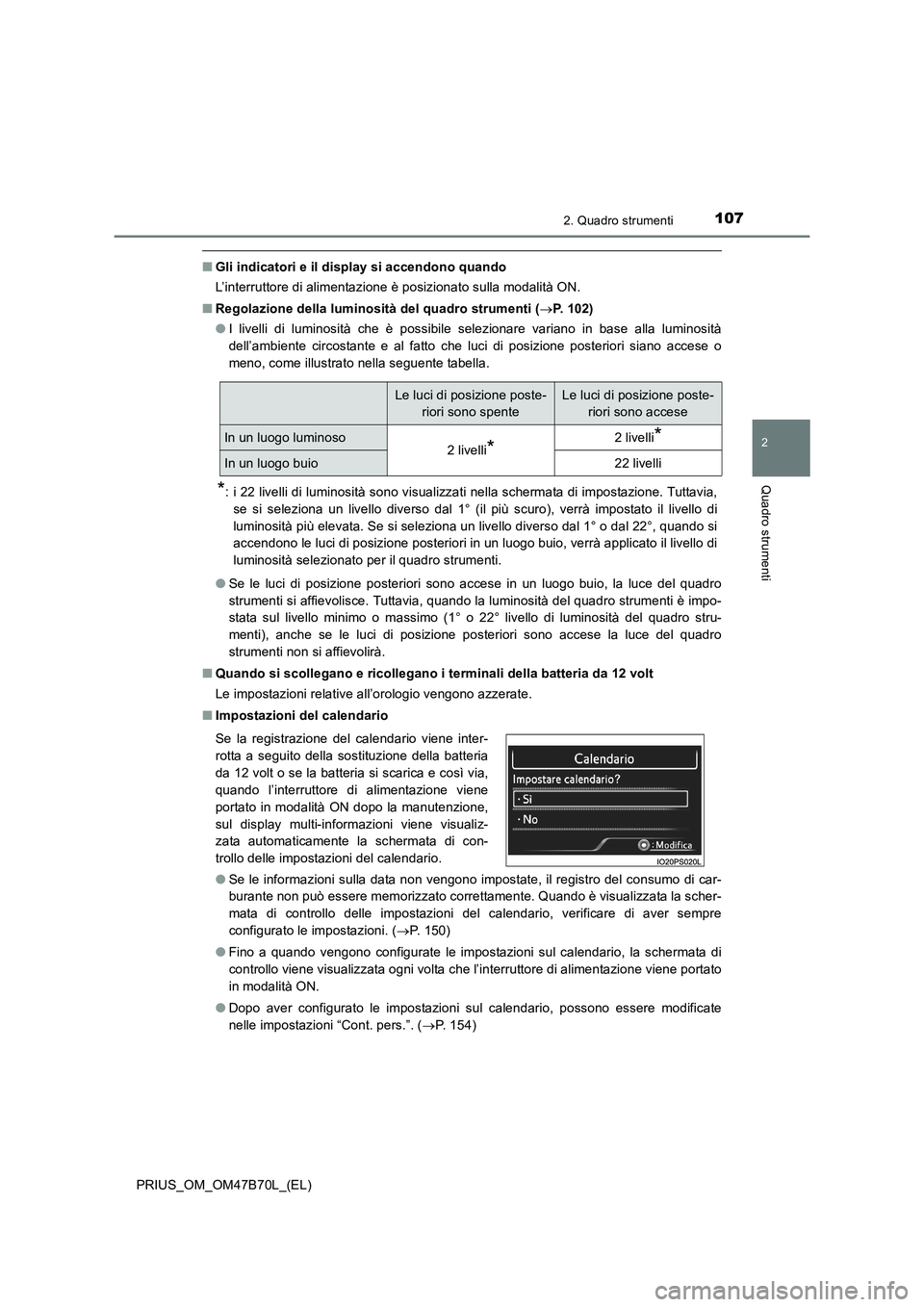

1072. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47B70L_(EL)
■Gli indicatori e il display si accendono quando
L’interruttore di alimentazione è posizionato sulla modalità ON.
■ Regolazione della luminosità del quadro strumenti ( →P. 102)
● I livelli di luminosità che è possibile selezionare variano in base alla luminosità
dell’ambiente circostante e al fatto che luci di posizione posteriori siano accese o
meno, come illustrato nella seguente tabella.
*: i 22 livelli di luminosità sono visualizzati nella schermata di impostazione. Tuttavia,
se si seleziona un livello diverso dal 1° (il più scuro), verrà impostato il livello di
luminosità più elevata. Se si seleziona un livello diverso dal 1° o dal 22°, quando si
accendono le luci di posizione posteriori in un luogo buio, verrà applicato il livello di
luminosità selezionato per il quadro strumenti.
● Se le luci di posizione posteriori sono accese in un luogo buio, la luce del quadro
strumenti si affievolisce. Tuttavia, quando la luminosità del quadro strumenti è impo-
stata sul livello minimo o massimo (1° o 22° livello di luminosità del quadro stru-
menti), anche se le luci di posizione posteriori sono accese la luce del quadro
strumenti non si affievolirà.
■ Quando si scollegano e ricollegano i terminali della batteria da 12 volt
Le impostazioni relative all’orologio vengono azzerate.
■ Impostazioni del calendario
●Se le informazioni sulla data non vengono impostate, il registro del consumo di car-
burante non può essere memorizzato correttamente. Quando è visualizzata la scher-
mata di controllo delle impostazioni del calendario, verificare di aver sempre
configurato le impostazioni. ( →P. 150)
● Fino a quando vengono configurate le impostazioni sul calendario, la schermata di
controllo viene visualizzata ogni volta che l’interruttore di alimentazione viene portato
in modalità ON.
● Dopo aver configurato le impostazioni sul calendario, possono essere modificate
nelle impostazioni “Cont. pers.”. ( →P. 154)
Le luci di posizione poste-
riori sono spenteLe luci di posizione poste-riori sono accese
In un luogo luminoso2 livelli*2 livelli*
In un luogo buio22 livelli
Se la registrazione del calendario viene inter-
rotta a seguito della sostituzione della batteria
da 12 volt o se la batteria si scarica e così via,
quando l’interruttore di alimentazione viene
portato in modalità ON dopo la manutenzione,
sul display multi-informazioni viene visualiz-
zata automaticamente la schermata di con-
trollo delle impostazioni del calendario.

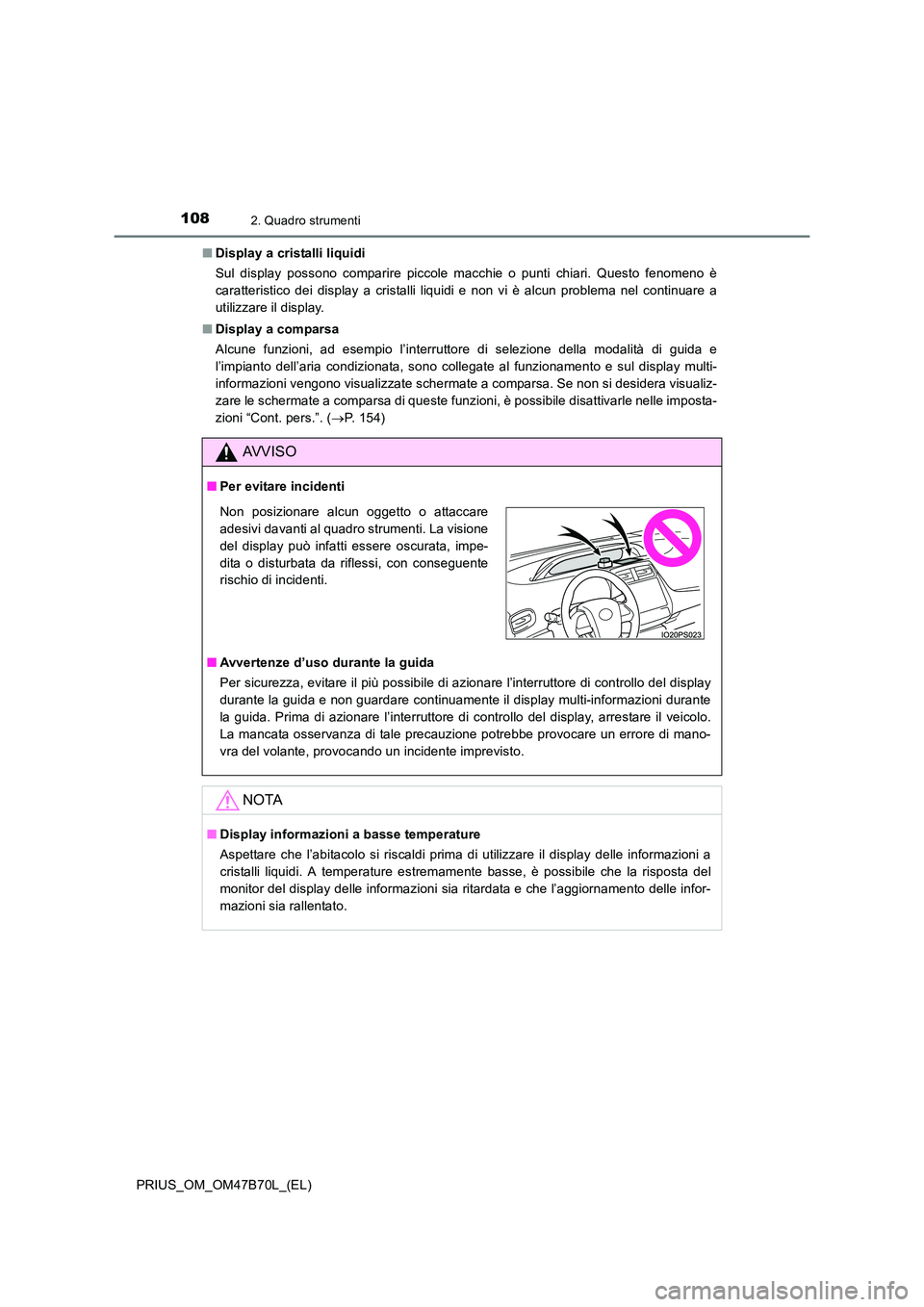

1082. Quadro strumenti
PRIUS_OM_OM47B70L_(EL)■
Display a cristalli liquidi
Sul display possono comparire piccole macchie o punti chiari. Questo fenomeno è
caratteristico dei display a cristalli liquidi e non vi è alcun problema nel continuare a
utilizzare il display.
■ Display a comparsa
Alcune funzioni, ad esempio l’interruttore di selezione della modalità di guida e
l’impianto dell’aria condizionata, sono collegate al funzionamento e sul display multi-
informazioni vengono visualizzate schermate a comparsa. Se non si desidera visualiz-
zare le schermate a comparsa di queste funzioni, è possibile disattivarle nelle imposta-
zioni “Cont. pers.”. ( →P. 154)
AVVISO
■ Per evitare incidenti
■ Avvertenze d’uso durante la guida
Per sicurezza, evitare il più possibile di azionare l’interruttore di controllo del display
durante la guida e non guardare continuamente il display multi-informazioni durante
la guida. Prima di azionare l’interruttore di controllo del display, arrestare il veicolo.
La mancata osservanza di tale precauzione potrebbe provocare un errore di mano-
vra del volante, provocando un incidente imprevisto.
NOTA
■Display informazioni a basse temperature
Aspettare che l’abitacolo si riscaldi prima di utilizzare il display delle informazioni a
cristalli liquidi. A temperature estremamente basse, è possibile che la risposta del
monitor del display delle informazioni sia ritardata e che l’aggiornamento delle infor-
mazioni sia rallentato.
Non posizionare alcun oggetto o attaccare
adesivi davanti al quadro strumenti. La visione
del display può infatti essere oscurata, impe-
dita o disturbata da riflessi, con conseguente
rischio di incidenti.

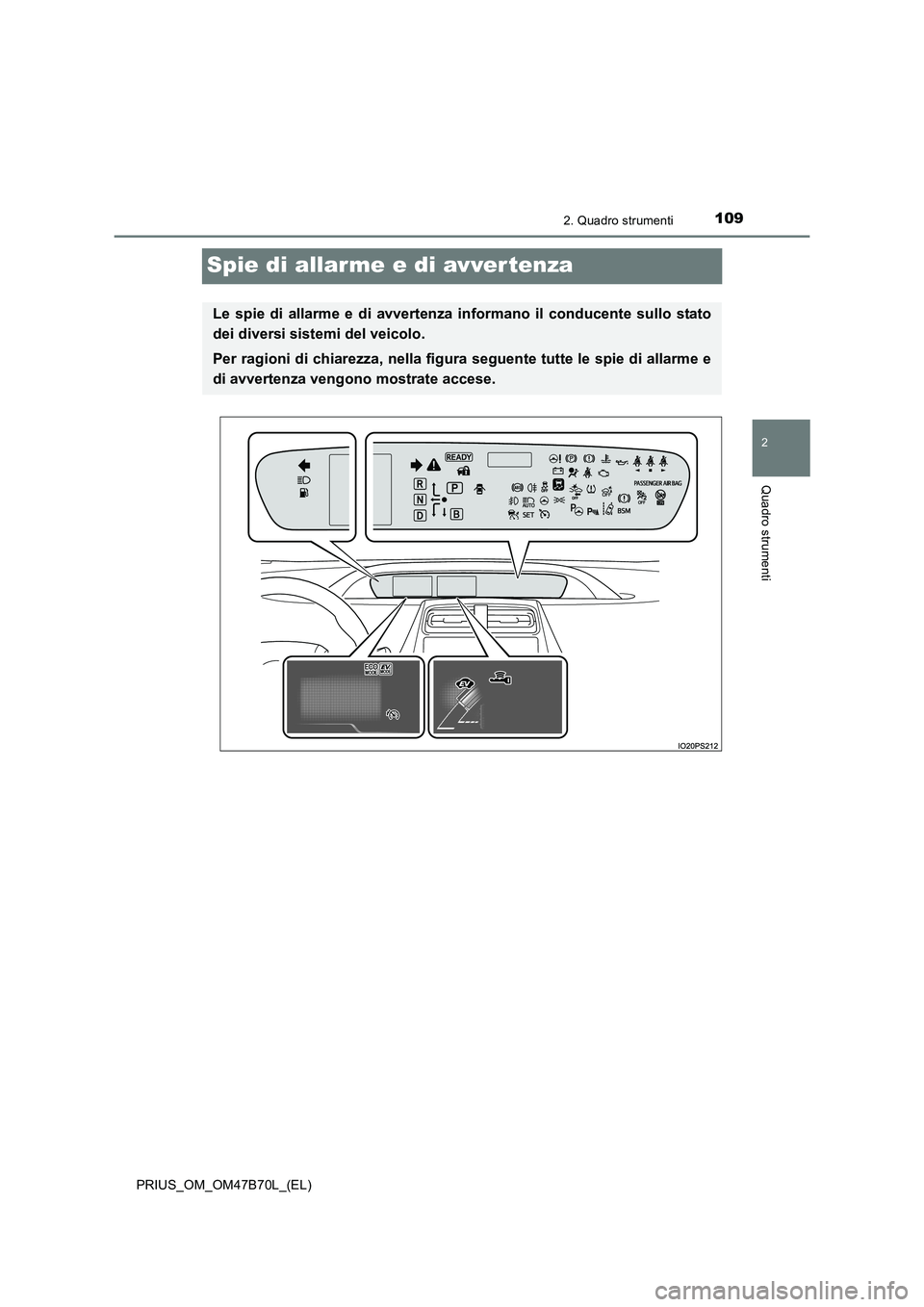

109
2
2. Quadro strumenti
Quadro strumenti
PRIUS_OM_OM47B70L_(EL)
Spie di allarme e di avvertenza
Le spie di allarme e di avvertenza informano il conducente sullo stato
dei diversi sistemi del veicolo.
Per ragioni di chiarezza, nella figura seguente tutte le spie di allarme e
di avvertenza vengono mostrate accese.

1102. Quadro strumenti
PRIUS_OM_OM47B70L_(EL)
Le spie di allarme informano il conducente di eventuali anomalie dei sistemi
del veicolo.
Spie di allarme
Sp i e d i a l la rm ePagine
*1Spia di allarme impianto frenante (rossa) P. 579
*1Spia di allarme impianto frenante (gialla) P. 579
*1Spia di allarme impianto di ricarica P. 579
*1Spia di allarme pressione olio motore insufficiente P. 580
*1Spia di anomalia P. 580
*1Spia di allarme SRS P. 580
*1Spia di allarme “ABS” P. 580
*1Spia di allarme del servosterzo elettrico
(rossa/gialla)P. 5 8 0
*1, 2Spia di allarme PCS (se in dotazione) P. 581
*1Spia di slittamento P. 581
*1Spia di allarme per temperatura refrigerante alta P. 582
*1, 2Spia ICS OFF (se in dotazione) P. 582
Spia di allarme porta aperta P. 582
Spia di allarme livello carburante insufficiente P. 582

1112. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47B70L_(EL)
*1: queste spie si accendono quando l’interruttore di alimentazione viene portato inmodalità ON per indicare che è in corso il controllo del sistema. Si spengono dopo
l’avviamento del sistema ibrido o dopo alcuni secondi. Se una spia non si accende
o le spie non si spengono, potrebbe esserci un’anomalia nel sistema corrispon-
dente. Far controllare il veicolo presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.
*2: la spia lampeggia per indicare un’anomalia.
Le spie di avvertenza informano il conducente sullo stato di funzionamento
dei diversi sistemi del veicolo.
Spia di avvertenza cintura di sicurezza del condu-
cente e del passeggero anteriore P. 5 8 3
Spia di avvertenza cintura di sicurezza dei passeg-
geri posterioriP. 5 8 3
*1Spia di allarme principale P. 583
*1Spia di allarme pressione pneumatici (se in dota-
zione)P. 5 8 3
Spie
Sp i e d i a l la rm ePagine
SpiePagine
Spia indicatori di direzione P. 264
Spia luci di posizione P. 266
Spia del freno di stazionamento P. 265
Spia fari abbaglianti P. 267
Spia fendinebbia anteriori P. 274
Spia luci retronebbia P. 274

1122. Quadro strumenti
PRIUS_OM_OM47B70L_(EL)
Spia immobilizzatore attivato P. 86, 92
Sp ia “REA DY” P. 2 50
Indicatori di posizione del cambio P. 258
*1, 2Spia di slittamento P. 440
*1, 3Spia VSC OFF P. 441
Spia del controllo velocità di crocieraP. 335,
349, 354
Spia del controllo radar dinamico della velocità di
crociera (se in dotazione) P. 325,
340
Spia “SET” del controllo velocità di crociera P. 325,
340, 354
*1, 3Spia di allarme PCS (se in dotazione) P. 298
Spia LDA (se in dotazione) P. 313
Spia di controllo dello sterzo (se in dotazione) P. 314
*1Spia abbaglianti automatici (se in dotazione) P. 270
Spia “BSM” (se in dotazione) P. 363
Spia del sensore di assistenza al parcheggio Toyota
(se in dotazione) P. 3 7 8
*1, 3Spia ICS OFF (se in dotazione) P. 392
SpiePagine
