2017 TOYOTA PRIUS Manuale duso (in Italian)

6498-1. Specifiche
PRIUS_OM_OM47B70L_(EL)
8
Specifiche del veicolo

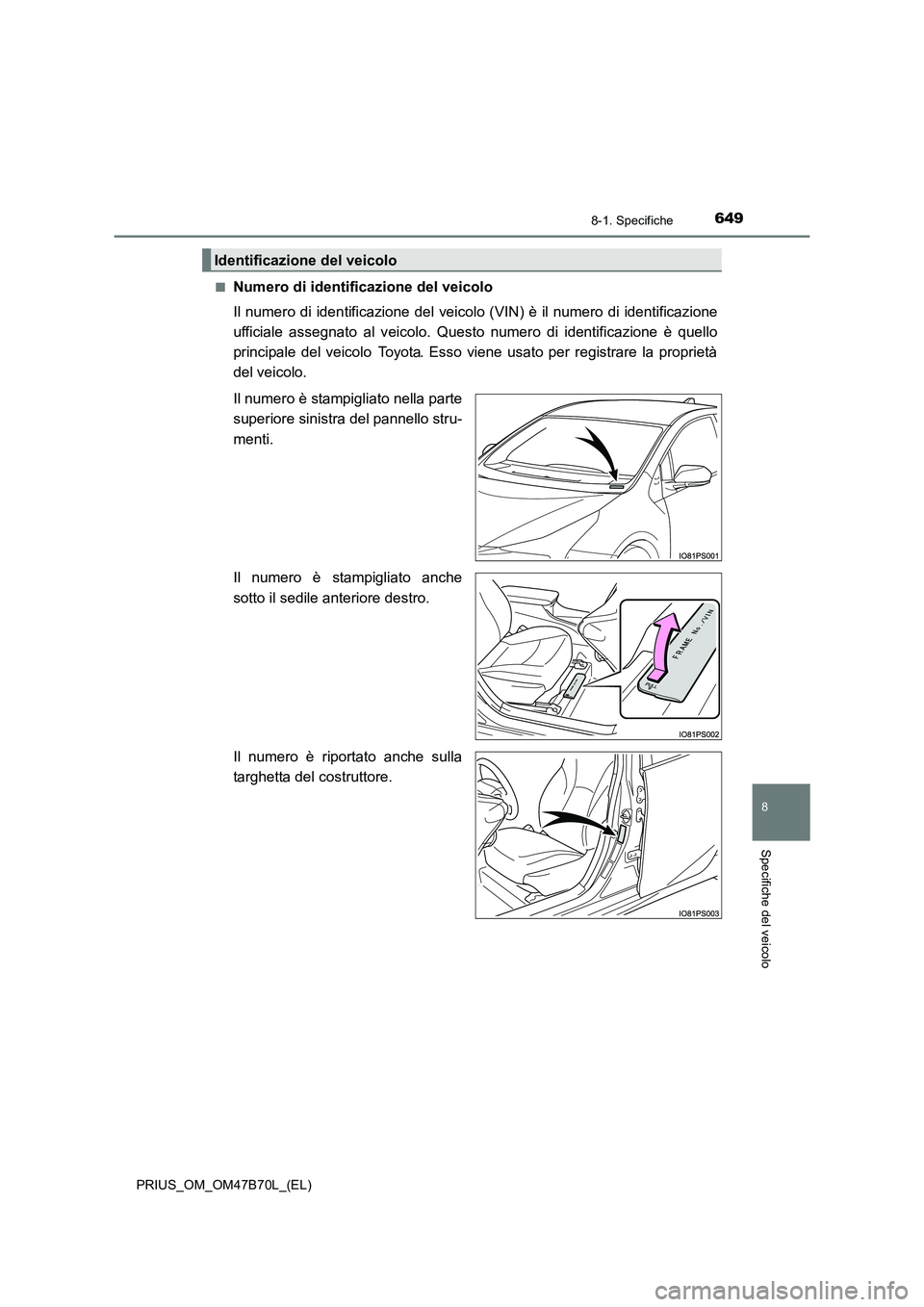

■Numero di identificazione del veicolo
Il numero di identificazione del veicolo (VIN) è il numero di identificazione
ufficiale assegnato al veicolo. Ques to numero di identificazione è quello
principale del veicolo Toyota. Esso viene usato per registrare la proprietà
del veicolo.
Il numero è stampigliato nella parte
superiore sinistra del pannello stru-
menti.
Il numero è stampigliato anche
sotto il sedile anteriore destro.
Il numero è riportato anche sulla
targhetta del costruttore.
Identificazione del veicolo

6508-1. Specifiche
PRIUS_OM_OM47B70L_(EL)■
Numero del motore
Il numero del motore è stampigliato
sul monoblocco come illustrato in
figura.
Motore
Modello2ZR-FXE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5
× 88,3 mm
Cilindrata1798 cm3
Gioco valvolaRegolazione automatica

6518-1. Specifiche
PRIUS_OM_OM47B70L_(EL)
8
Specifiche del veicolo

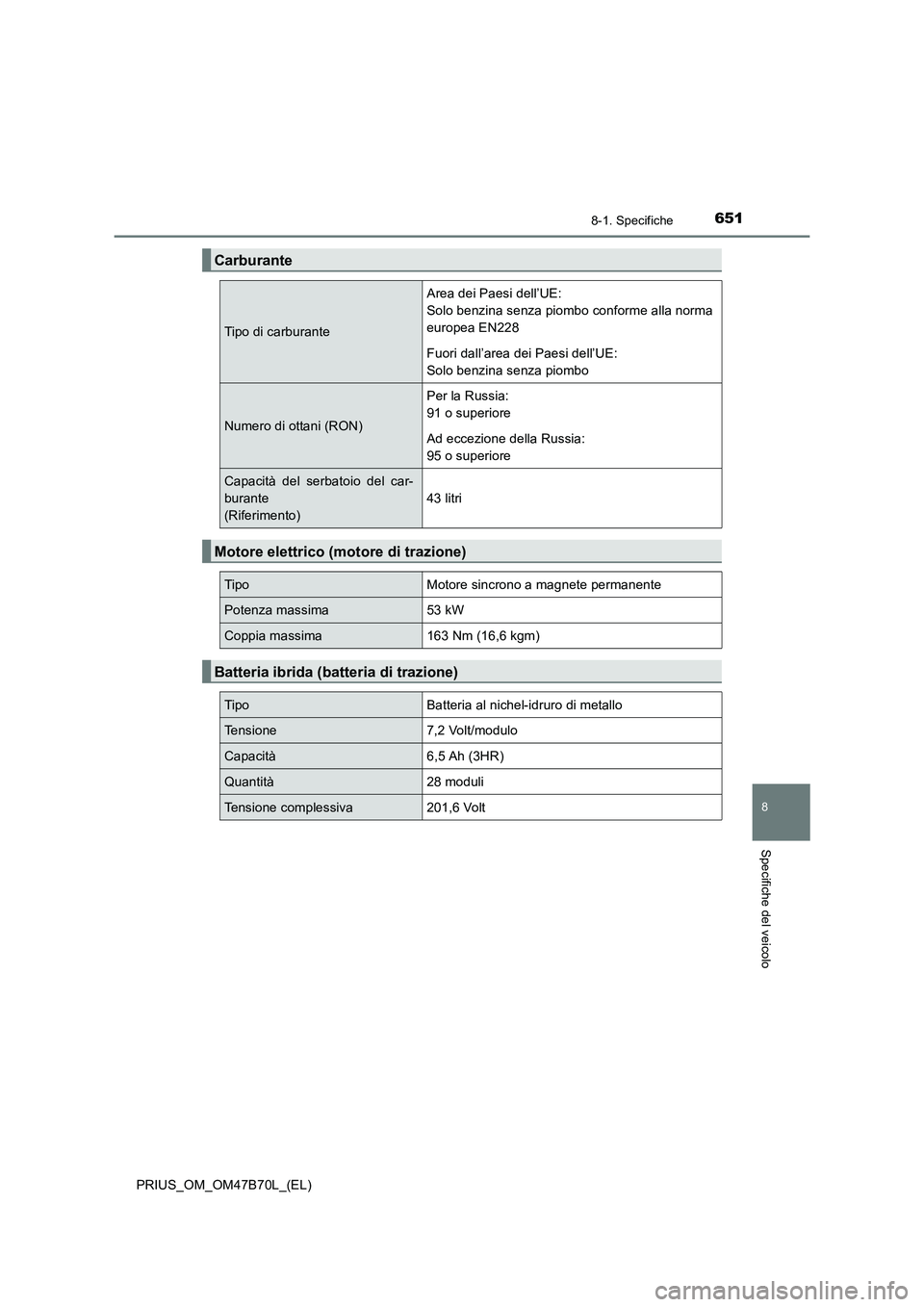

Carburante
Tipo di carburante
Area dei Paesi dell’UE:
Solo benzina senza piombo conforme alla norma
europea EN228
Fuori dall’area dei Paesi dell’UE:
Solo benzina senza piombo
Numero di ottani (RON)
Per la Russia:
91 o superiore
Ad eccezione della Russia:
95 o superiore
Capacità del serbatoio del car-
burante
(Riferimento)
43 litri
Motore elettrico (motore di trazione)
TipoMotore sincrono a magnete permanente
Potenza massima53 kW
Coppia massima163 Nm (16,6 kgm)
Batteria ibrida (batteria di trazione)
TipoBatteria al nichel-idruro di metallo
Tensione7,2 Volt/modulo
Capacità6,5 Ah (3HR)
Quantità28 moduli
Tensione complessiva201,6 Volt

6528-1. Specifiche
PRIUS_OM_OM47B70L_(EL)■

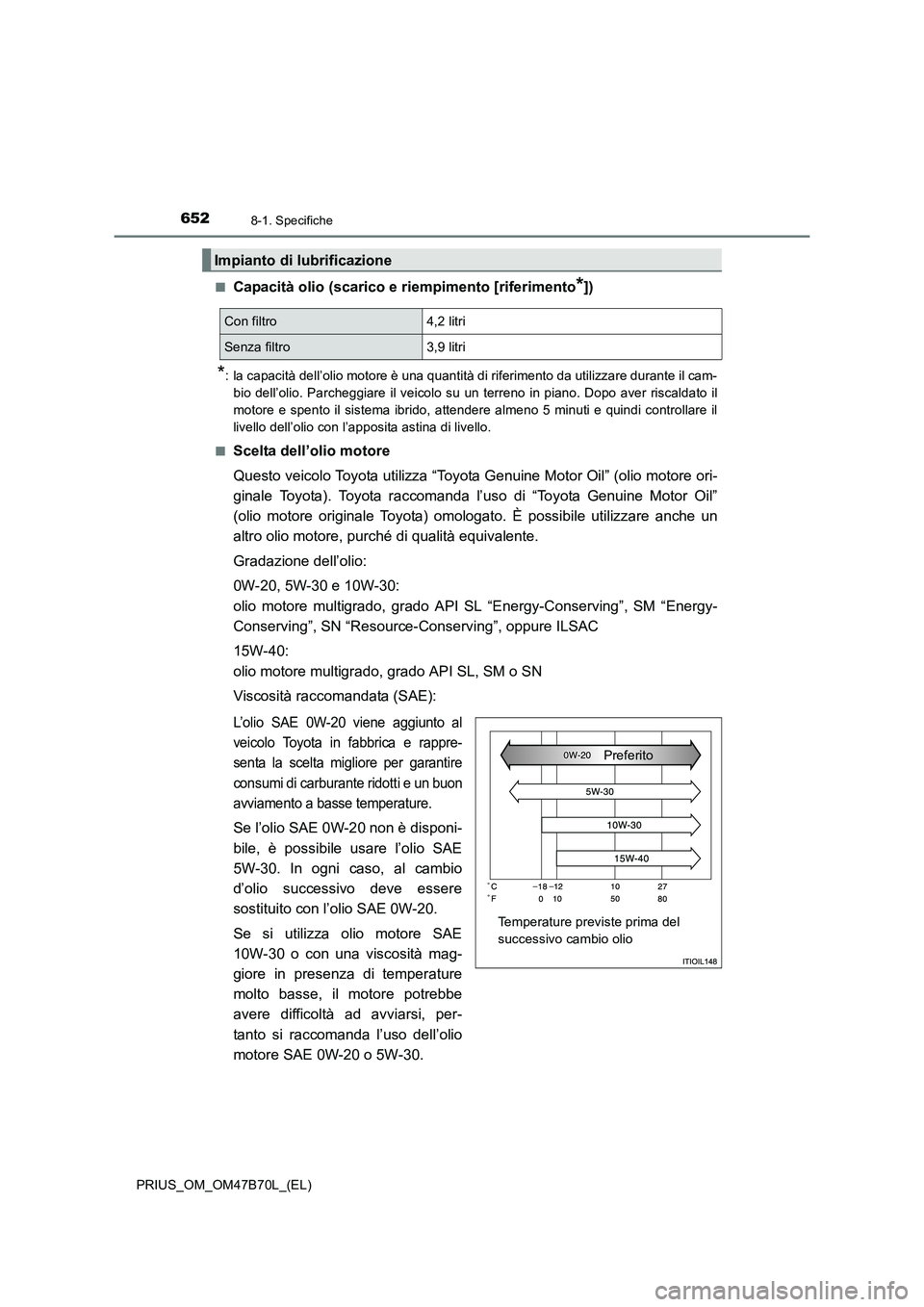

Capacità olio (scarico e riempimento [riferimento*])
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-
bio dell’olio. Parcheggiare il veicolo su un terreno in piano. Dopo aver riscaldato il
motore e spento il sistema ibrido, attendere almeno 5 minuti e quindi controllare il
livello dell’olio con l’apposita astina di livello.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) omologato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio:
0W-20, 5W-30 e 10W-30:
olio motore multigrado, grado API SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conserving”, oppure ILSAC
15W-40:
olio motore multigrado, grado API SL, SM o SN
Viscosità raccomandata (SAE):
L’olio SAE 0W-20 viene aggiunto al
veicolo Toyota in fabbrica e rappre-
senta la scelta migliore per garantire
consumi di carburante ridotti e un buon
avviamento a basse temperature.
Se l’olio SAE 0W-20 non è disponi-
bile, è possibile usare l’olio SAE
5W-30. In ogni caso, al cambio
d’olio successivo deve essere
sostituito con l’olio SAE 0W-20.
Se si utilizza olio motore SAE
10W-30 o con una viscosità mag-
giore in presenza di temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi, per-
tanto si raccomanda l’uso dell’olio
motore SAE 0W-20 o 5W-30.
Impianto di lubrificazione
Con filtro4,2 litri
Senza filtro3,9 litri
Temperature previste prima del
successivo cambio olio Preferito

6538-1. Specifiche
PRIUS_OM_OM47B70L_(EL)
8
Specifiche del veicolo

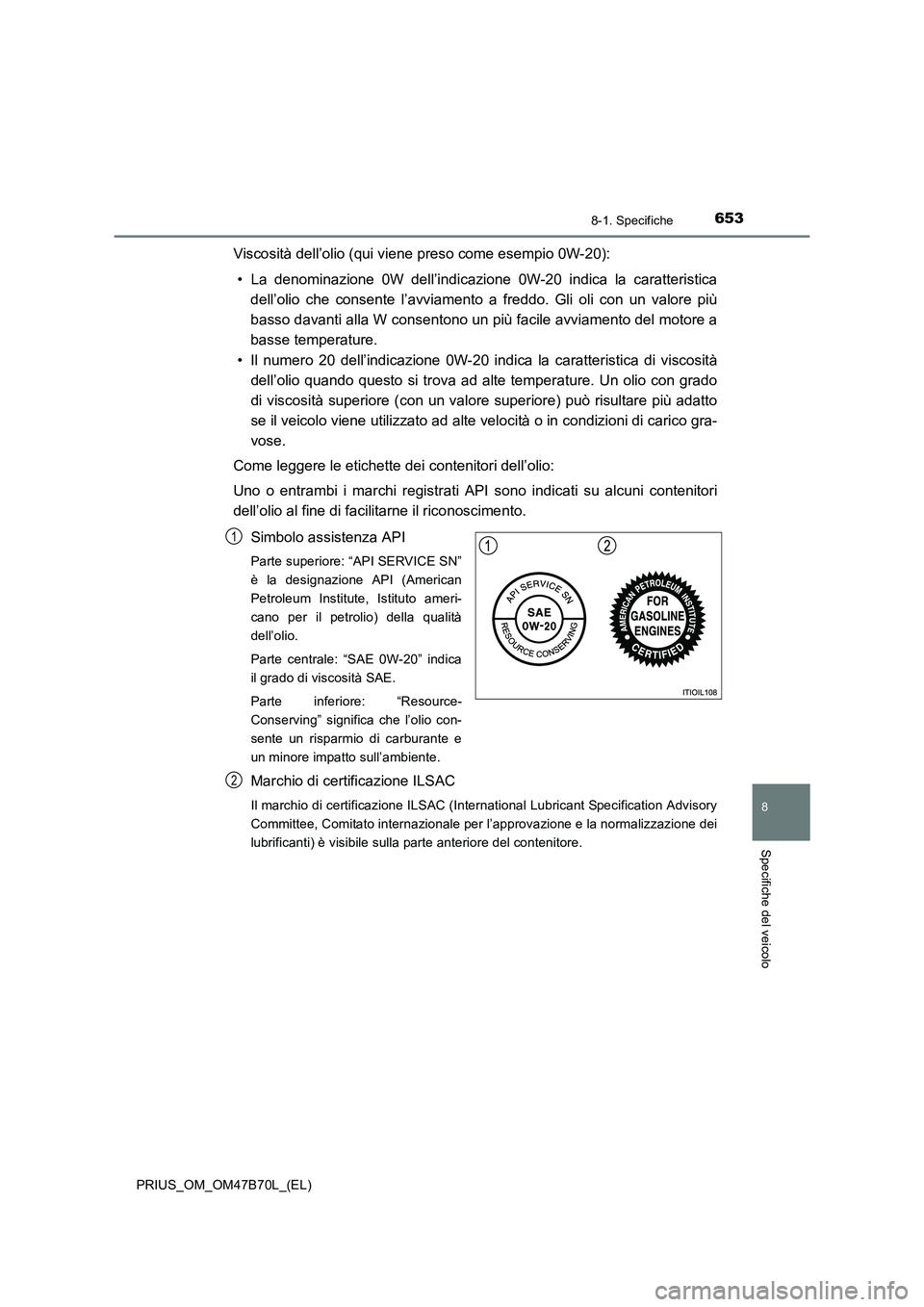

Viscosità dell’olio (qui viene preso come esempio 0W-20):• La denominazione 0W dell’indicazione 0W-20 indica la caratteristica
dell’olio che consente l’avviamento a freddo. Gli oli con un valore più
basso davanti alla W consentono un più facile avviamento del motore a
basse temperature.
• Il numero 20 dell’indicazione 0W-20 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Come leggere le etichette dei contenitori dell’olio:
Uno o entrambi i marchi registrati API sono indicati su alcuni contenitori
dell’olio al fine di facilitarne il riconoscimento.
Simbolo assistenza API
Parte superiore: “API SERVICE SN”
è la designazione API (American
Petroleum Institute, Istituto ameri-
cano per il petrolio) della qualità
dell’olio.
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” significa che l’olio con-
sente un risparmio di carburante e
un minore impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International Lubricant Specification Advisory
Committee, Comitato internazionale per l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del contenitore.
1
2

6548-1. Specifiche
PRIUS_OM_OM47B70L_(EL)
*: la capacità del fluido è la quantità di riferimento. Se è necessaria la sostituzione, contattare un concessionario o un’officina autoriz-
zata Toyota, o un altro professionista debitamente qualificato ed attrezzato.

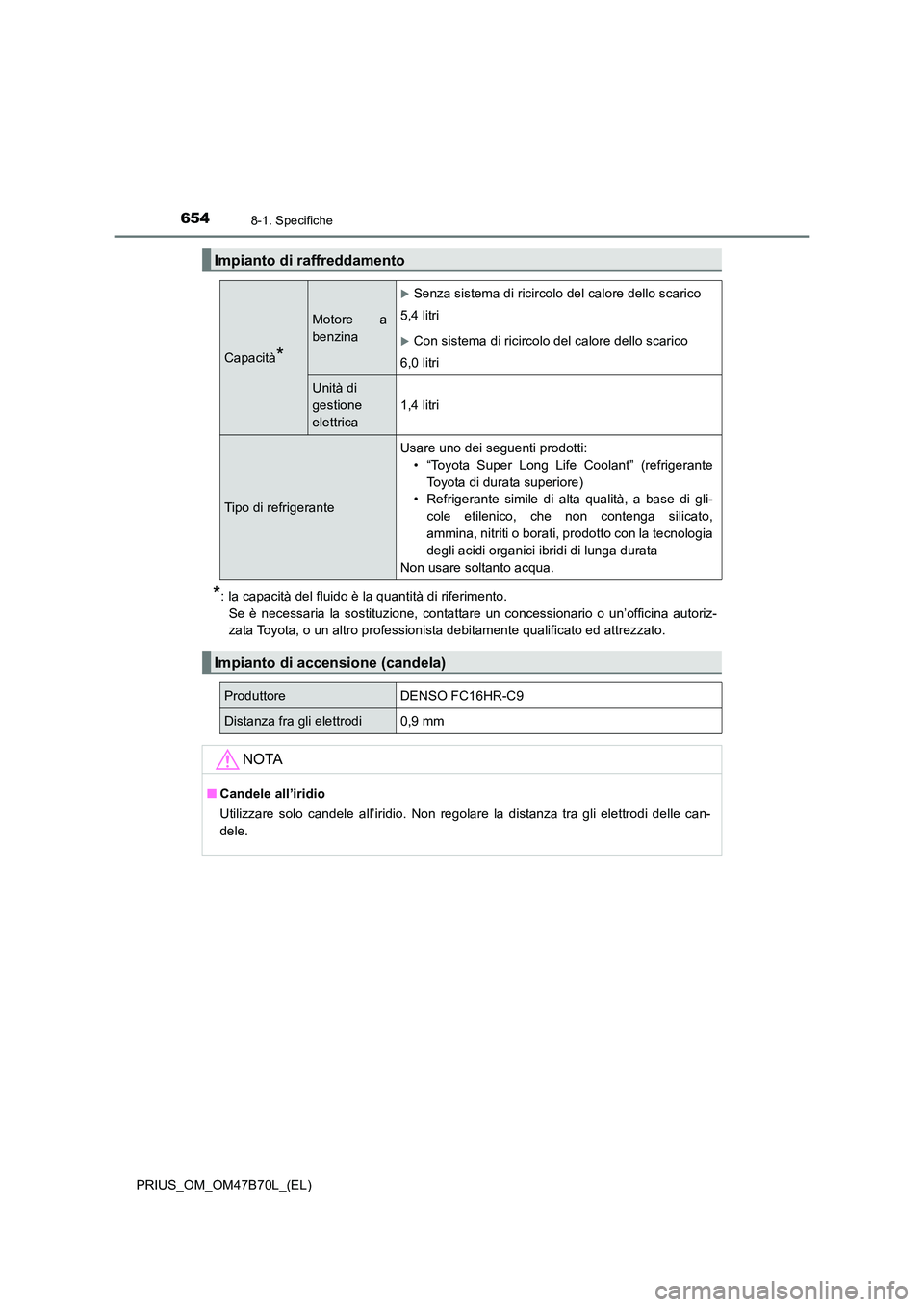

Impianto di raffreddamento
Capacità*
Motore a
benzina
XSenza sistema di ricircolo del calore dello scarico
5,4 litri
XCon sistema di ricircolo del calore dello scarico
6,0 litri
Unità di
gestione
elettrica
1,4 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti: • “Toyota Super Long Life Coolant” (refrigeranteToyota di durata superiore)
• Refrigerante simile di alta qualità, a base di gli-
cole etilenico, che non contenga silicato,
ammina, nitriti o borati, prodotto con la tecnologia
degli acidi organici ibridi di lunga durata
Non usare soltanto acqua.
Impianto di accensione (candela)
ProduttoreDENSO FC16HR-C9
Distanza fra gli elettrodi0,9 mm
NOTA
■ Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza tra gli elettrodi delle can-
dele.

6558-1. Specifiche
PRIUS_OM_OM47B70L_(EL)
8
Specifiche del veicolo
*: la capacità del fluido è la quantità di riferimento. Se è necessaria la sostituzione, contattare un concessionario o un’officina autoriz-
zata Toyota, o un altro professionista debitamente qualificato ed attrezzato.

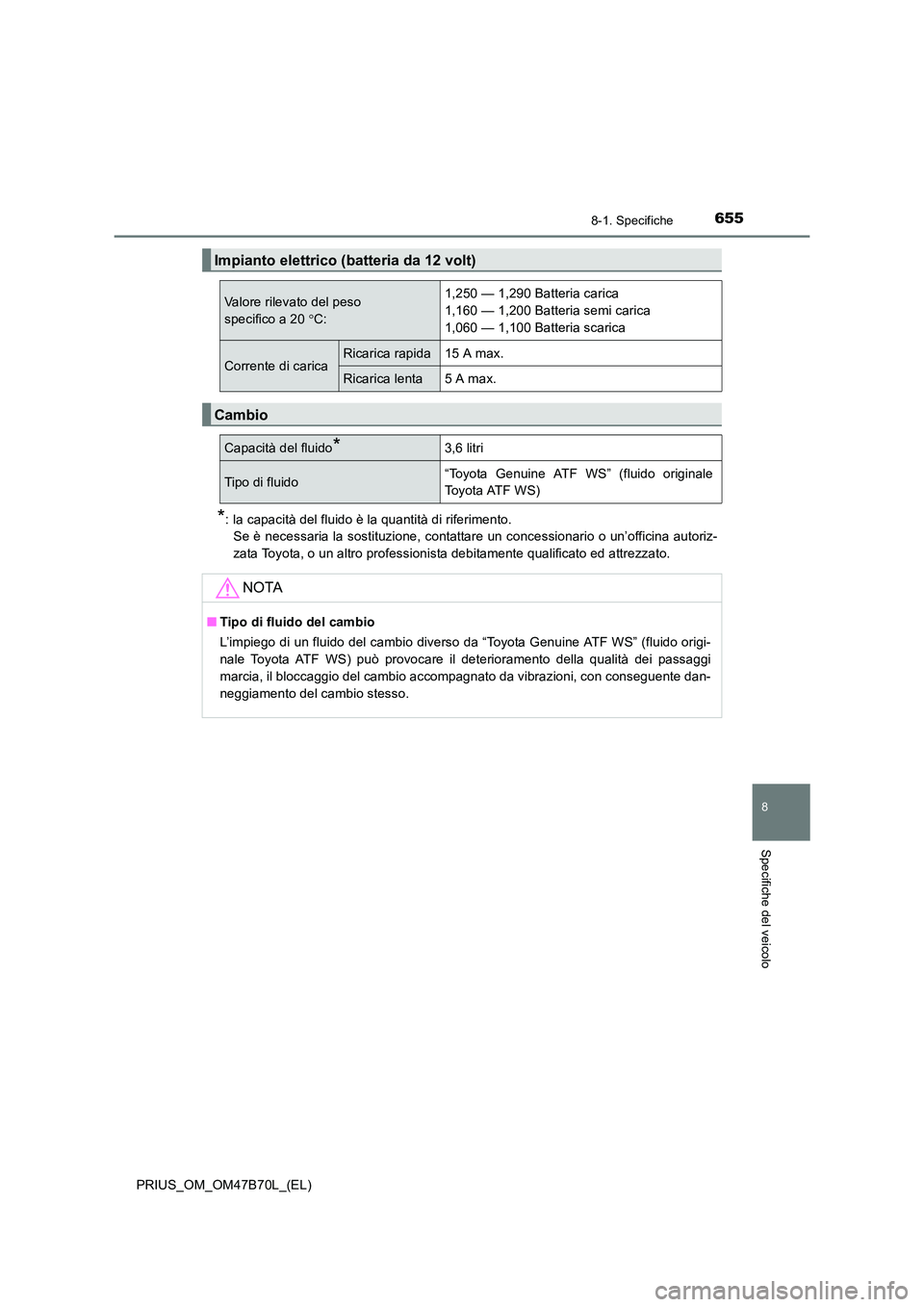

Impianto elettrico (batteria da 12 volt)
Valore rilevato del peso
specifico a 20 °C: 1,250 — 1,290 Batteria carica
1,160 — 1,200 Batteria semi carica
1,060 — 1,100 Batteria scarica
Corrente di caricaRicarica rapida15 A max.
Ricarica lenta5 A max.
Cambio
Capacità del fluido*3,6 litri
Tipo di fluido“Toyota Genuine ATF WS” (fluido originale
Toyota ATF WS)
NOTA
■
Tipo di fluido del cambio
L’impiego di un fluido del cambio diverso da “Toyota Genuine ATF WS” (fluido origi-
nale Toyota ATF WS) può provocare il deterioramento della qualità dei passaggi
marcia, il bloccaggio del cambio accompagnato da vibrazioni, con conseguente dan-
neggiamento del cambio stesso.

6568-1. Specifiche
PRIUS_OM_OM47B70L_(EL)
*1: distanza del pedale (dal pianale) minima se premuto con una forza di 300 N(30,6 kgf) con il sistema ibrido in funzione.
*2: corsa del pedale del freno di stazionamento quando viene premuto con una forza di300 N (30,6 kgf).

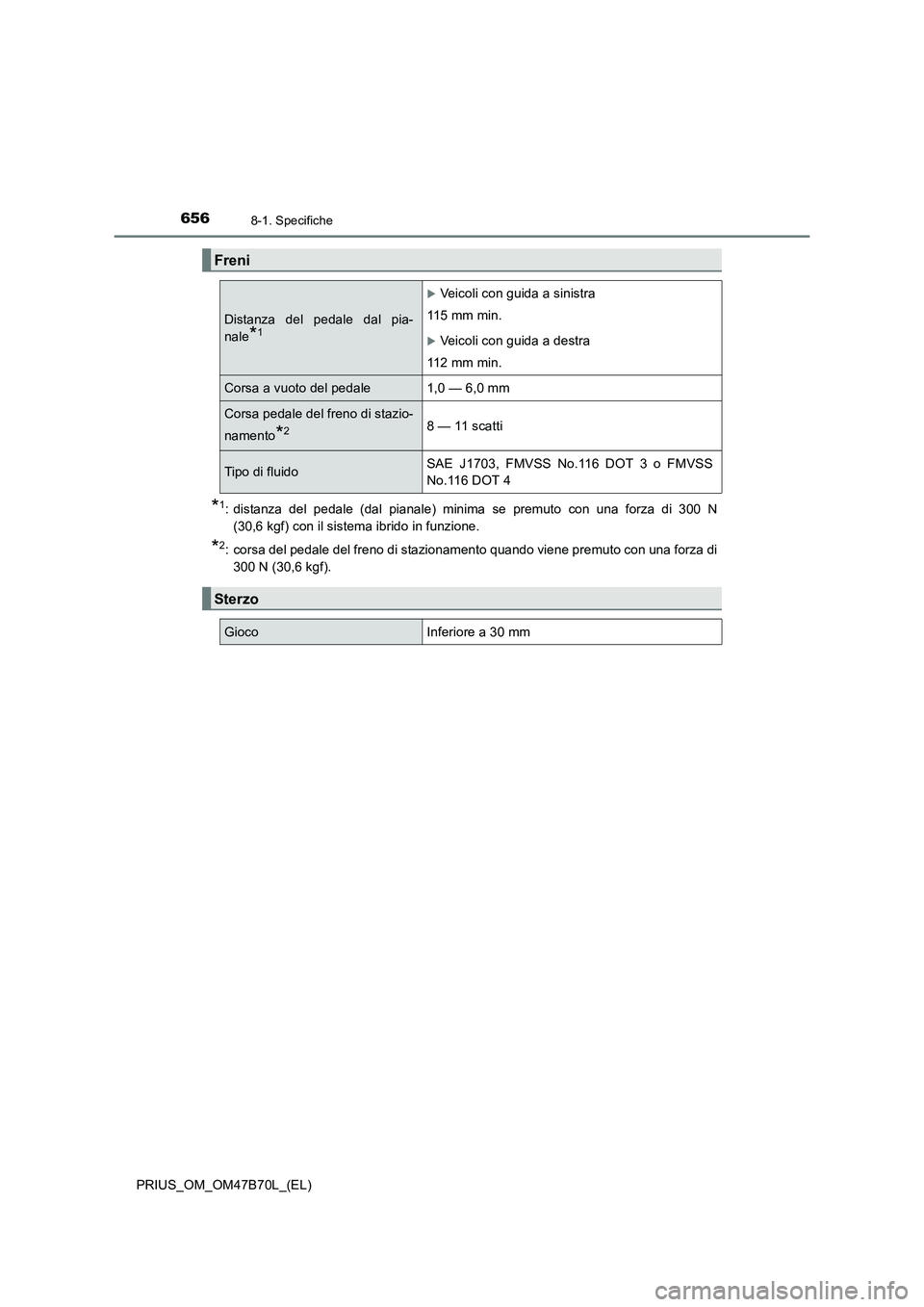

Freni
Distanza del pedale dal pia-
nale
*1
XVeicoli con guida a sinistra
115 mm min.
XVeicoli con guida a destra
112 mm min.
Corsa a vuoto del pedale1,0 — 6,0 mm
Corsa pedale del freno di stazio-
namento
*28 — 11 scatti
Tipo di fluidoSAE J1703, FMVSS No.116 DOT 3 o FMVSS
No.116 DOT 4
Sterzo
GiocoInferiore a 30 mm
