6077-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_D_ OM0E017D

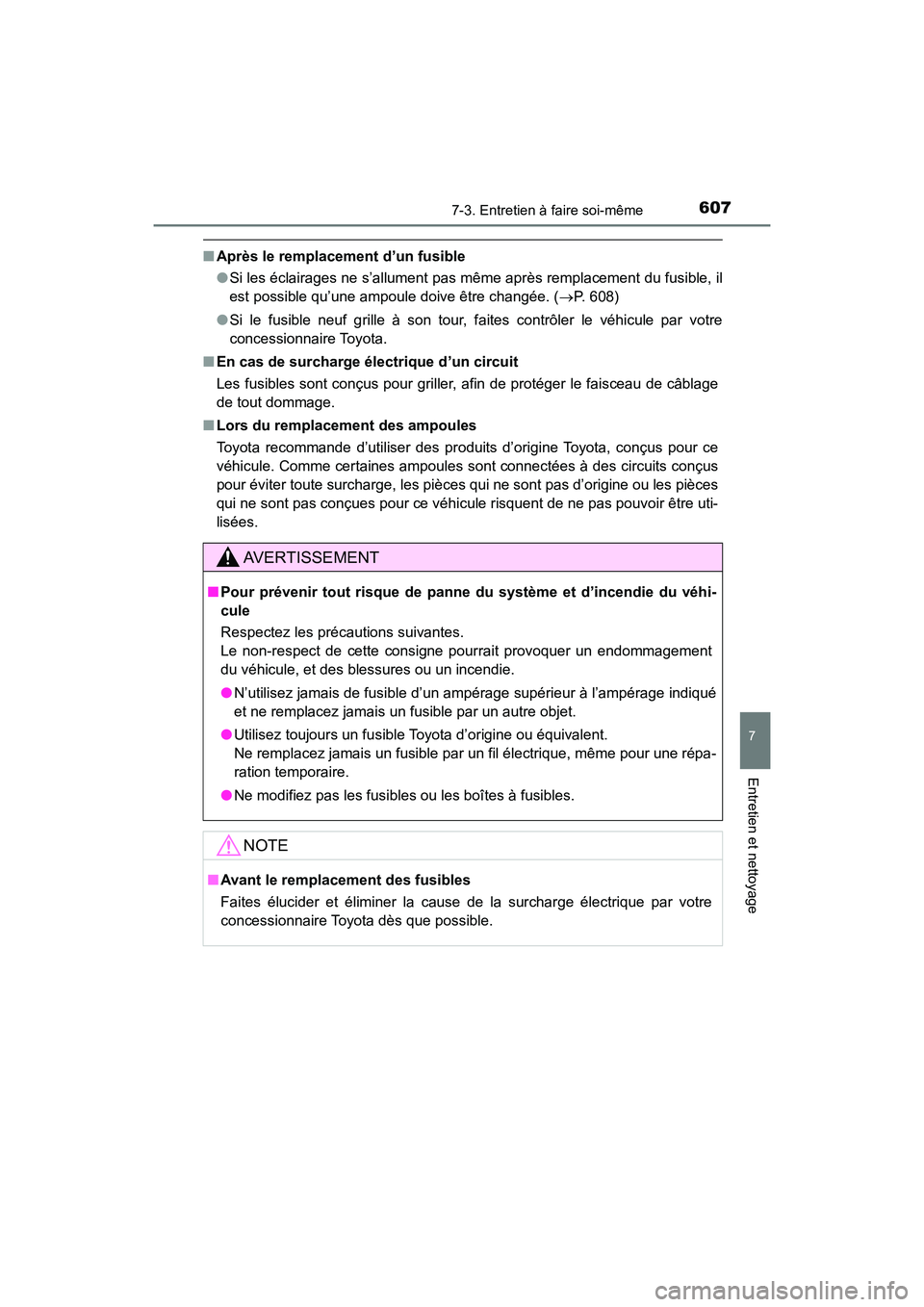

■Après le remplacement d’un fusible
● Si les éclairages ne s’allument pas même après remplacement du fusible, il
est possible qu’une ampoule doive être changée. ( P. 608)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d’un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
■ Lors du remplacement des ampoules
Toyota recommande d’utiliser des produits d’origine Toyota, conçus pour ce
véhicule. Comme certaines ampoules sont connectées à des circuits conçus
pour éviter toute surcharge, les pièces qui ne sont pas d’origine ou les pièces
qui ne sont pas conçues pour ce véhicule risquent de ne pas pouvoir être uti-
lisées.
AVERTISSEMENT
■ Pour prévenir tout risque de panne du système et d’incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N’utilisez jamais de fusible d’un ampérage supérieur à l’ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d’origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer la c ause de la surcharge électrique par votre
concessionnaire Toyota dès que possible.

6087-3. Entretien à faire soi-même
HIGHLANDER_D_ OM0E017D
Vérifiez la puissance de l’ampoule à remplacer. (P. 722)
P. 1 3 6
Ampoules

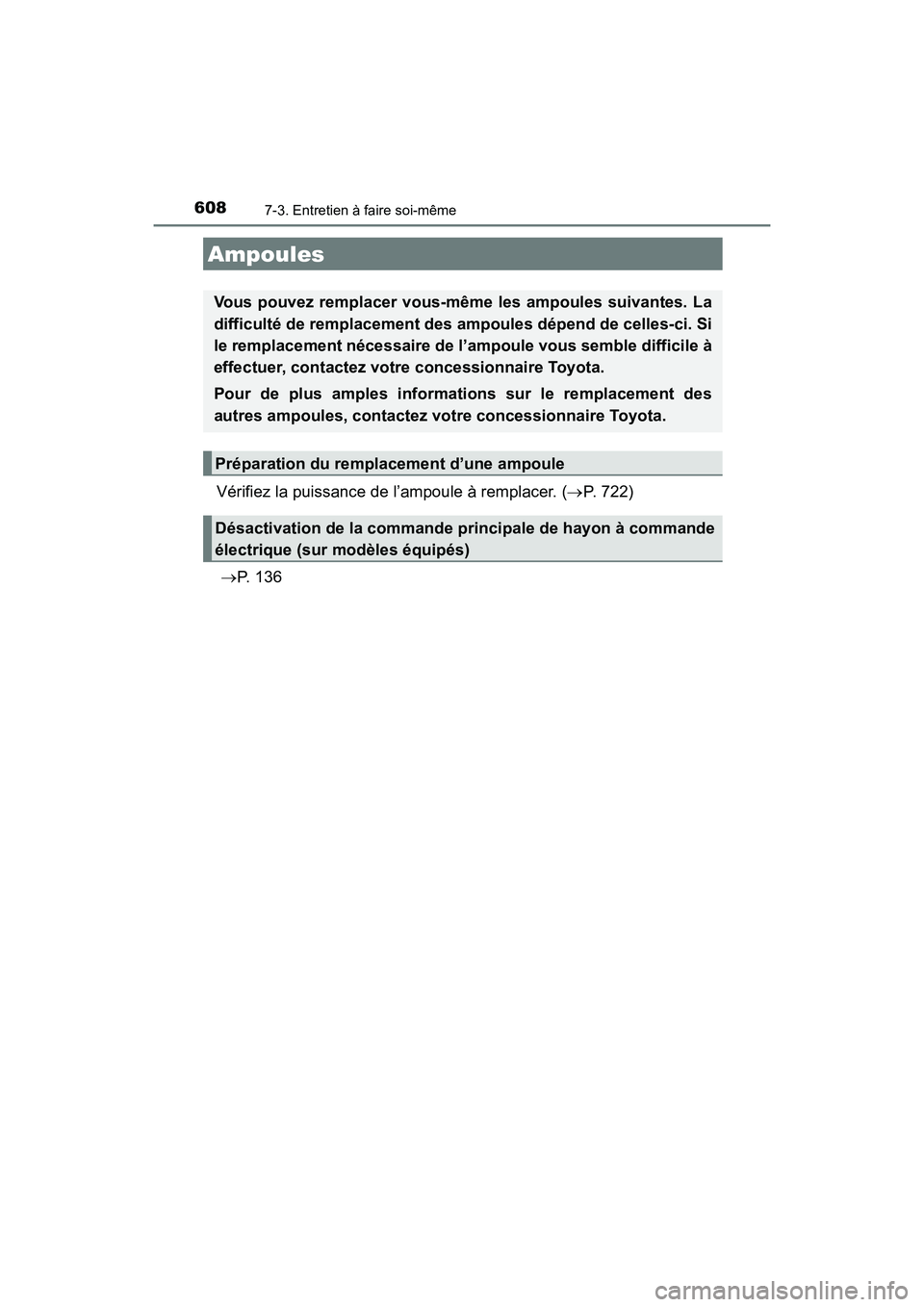

Vous pouvez remplacer vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si
le remplacement nécessaire de l’ampoule vous semble difficile à
effectuer, contactez votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des
autres ampoules, contactez votre concessionnaire Toyota.
Préparation du remplacement d’une ampoule
Désactivation de la commande principale de hayon à commande
électrique (sur modèles équipés)

6097-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_D_ OM0E017D
■Avant
■Arrière

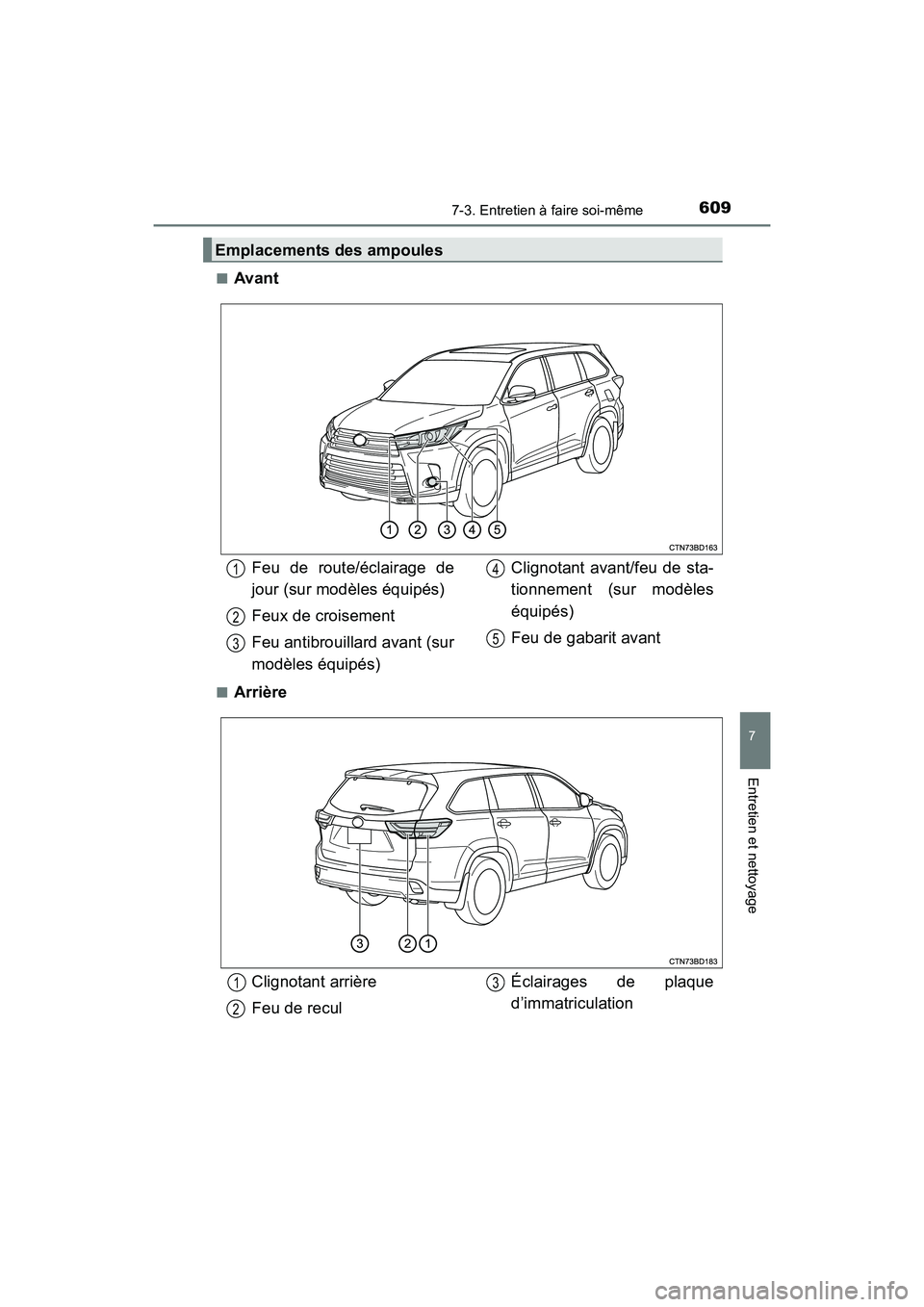

Emplacements des ampoules
Feu de route/éclairage de
jour (sur modèles équipés)
Feux de croisement
Feu antibrouillard avant (sur
modèles équipés)
Clignotant avant/feu de sta-
tionnement (sur modèles
équipés)
Feu de gabarit avant
1
2
3
4
5
Clignotant arrière
Feu de recul
Éclairages de plaque
d’immatriculation
1
2
3

6107-3. Entretien à faire soi-même
HIGHLANDER_D_ OM0E017D

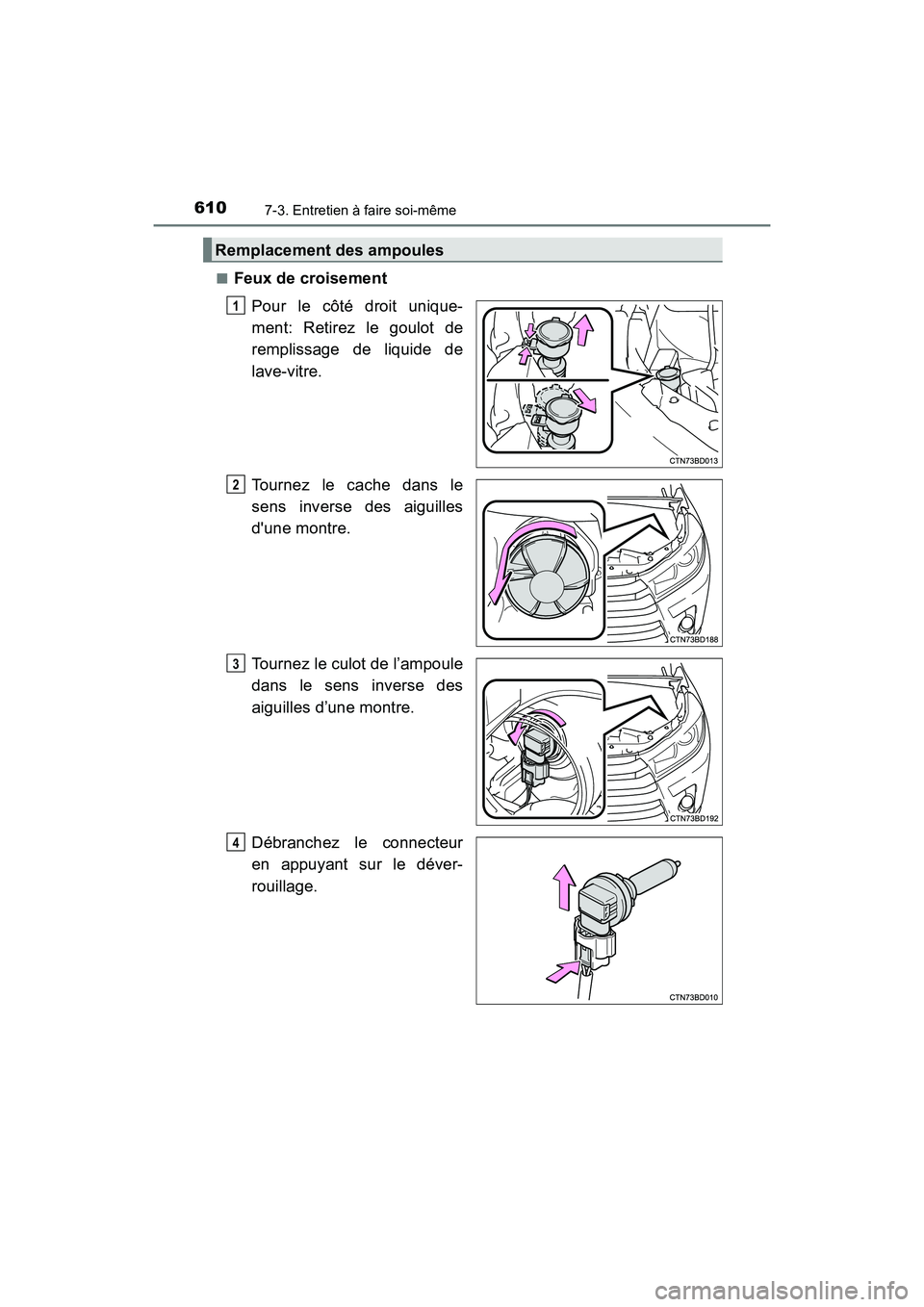

■Feux de croisement
Pour le côté droit unique-
ment: Retirez le goulot de
remplissage de liquide de
lave-vitre.
Tournez le cache dans le
sens inverse des aiguilles
d'une montre.
Tournez le culot de l’ampoule
dans le sens inverse des
aiguilles d’une montre.
Débranchez le connecteur
en appuyant sur le déver-
rouillage.
Remplacement des ampoules
1
2
3
4

6117-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_D_ OM0E017D

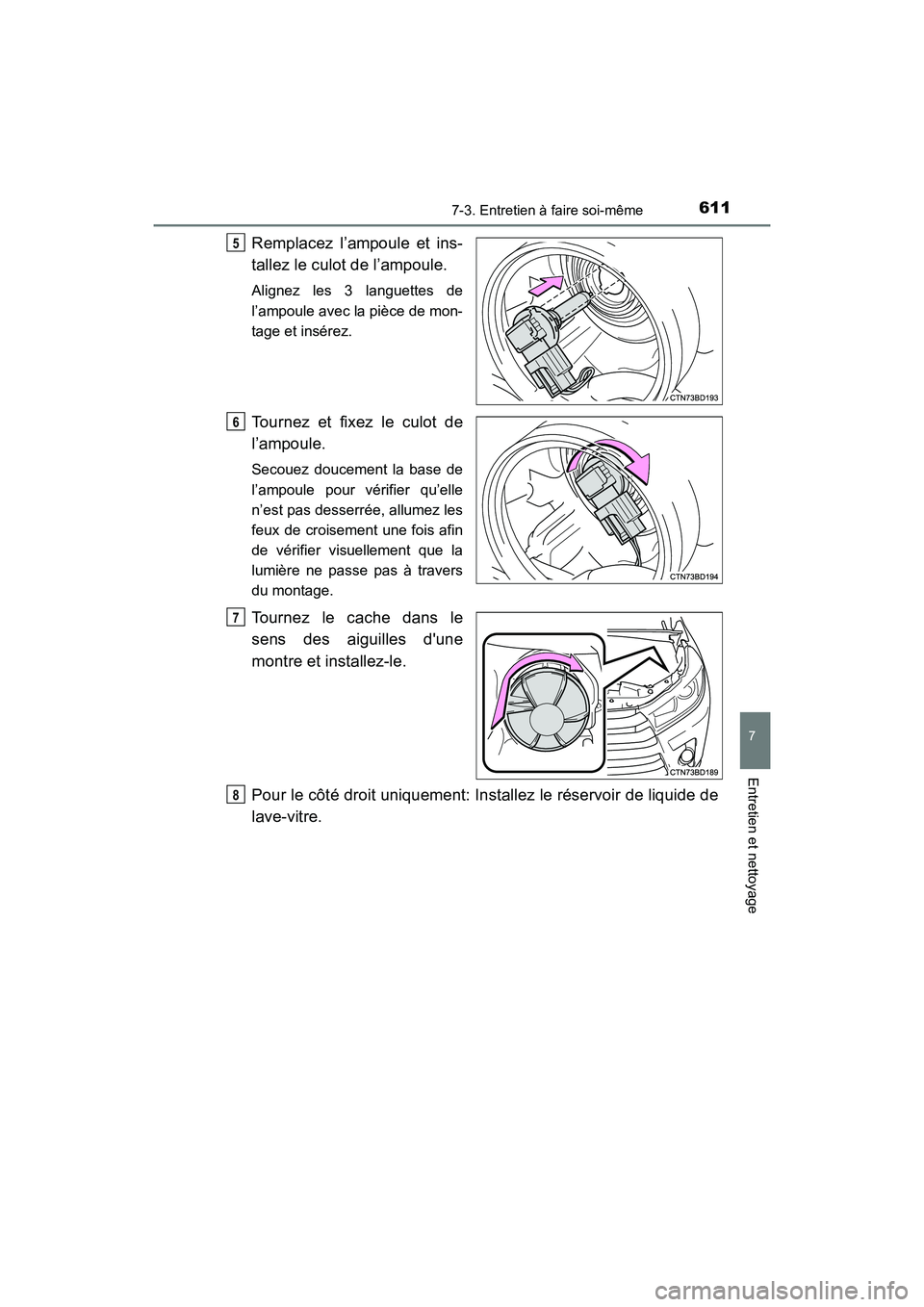

Remplacez l’ampoule et ins-
tallez le culot de l’ampoule.
Alignez les 3 languettes de
l’ampoule avec la pièce de mon-
tage et insérez.
Tournez et fixez le culot de
l’ampoule.
Secouez doucement la base de
l’ampoule pour vérifier qu’elle
n’est pas desserrée, allumez les
feux de croisement une fois afin
de vérifier visuellement que la
lumière ne passe pas à travers
du montage.
Tournez le cache dans le
sens des aiguilles d'une
montre et installez-le.
Pour le côté droit uniquement: Installez le réservoir de liquide de
lave-vitre.
5
6
7
8

6127-3. Entretien à faire soi-même
HIGHLANDER_D_ OM0E017D

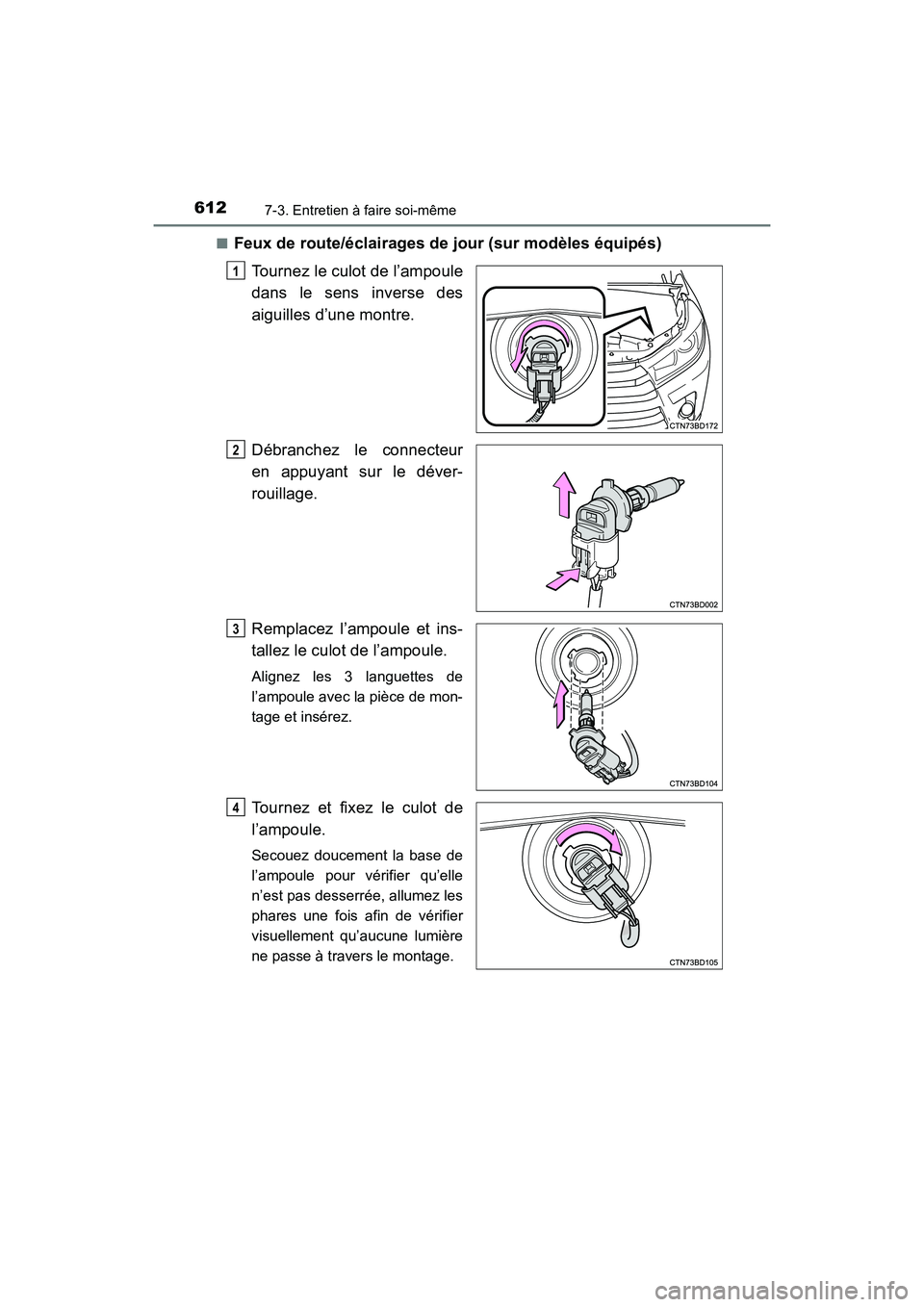

■Feux de route/éclairages de jour (sur modèles équipés)
Tournez le culot de l’ampoule
dans le sens inverse des
aiguilles d’une montre.
Débranchez le connecteur
en appuyant sur le déver-
rouillage.
Remplacez l’ampoule et ins-
tallez le culot de l’ampoule.
Alignez les 3 languettes de
l’ampoule avec la pièce de mon-
tage et insérez.
Tournez et fixez le culot de
l’ampoule.
Secouez doucement la base de
l’ampoule pour vérifier qu’elle
n’est pas desserrée, allumez les
phares une fois afin de vérifier
visuellement qu’aucune lumière
ne passe à travers le montage.
1
2
3
4

6137-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_D_ OM0E017D

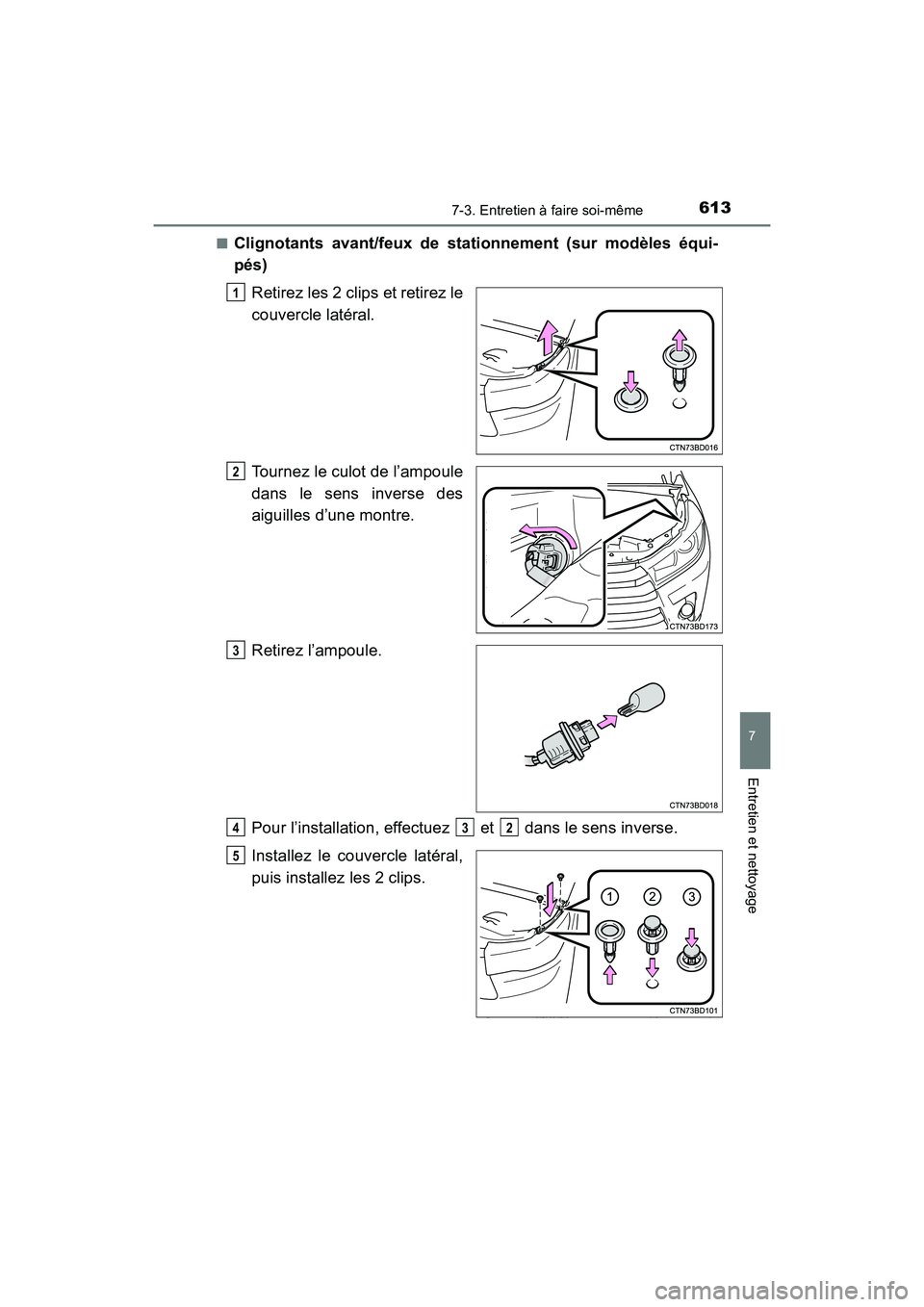

■Clignotants avant/feux de stationnement (sur modèles équi-
pés)
Retirez les 2 clips et retirez le
couvercle latéral.
Tournez le culot de l’ampoule
dans le sens inverse des
aiguilles d’une montre.
Retirez l’ampoule.
Pour l’installation, effectuez et dans le sens inverse.
Installez le couvercle latéral,
puis installez les 2 clips.
1
2
3
432
5

6147-3. Entretien à faire soi-même
HIGHLANDER_D_ OM0E017D

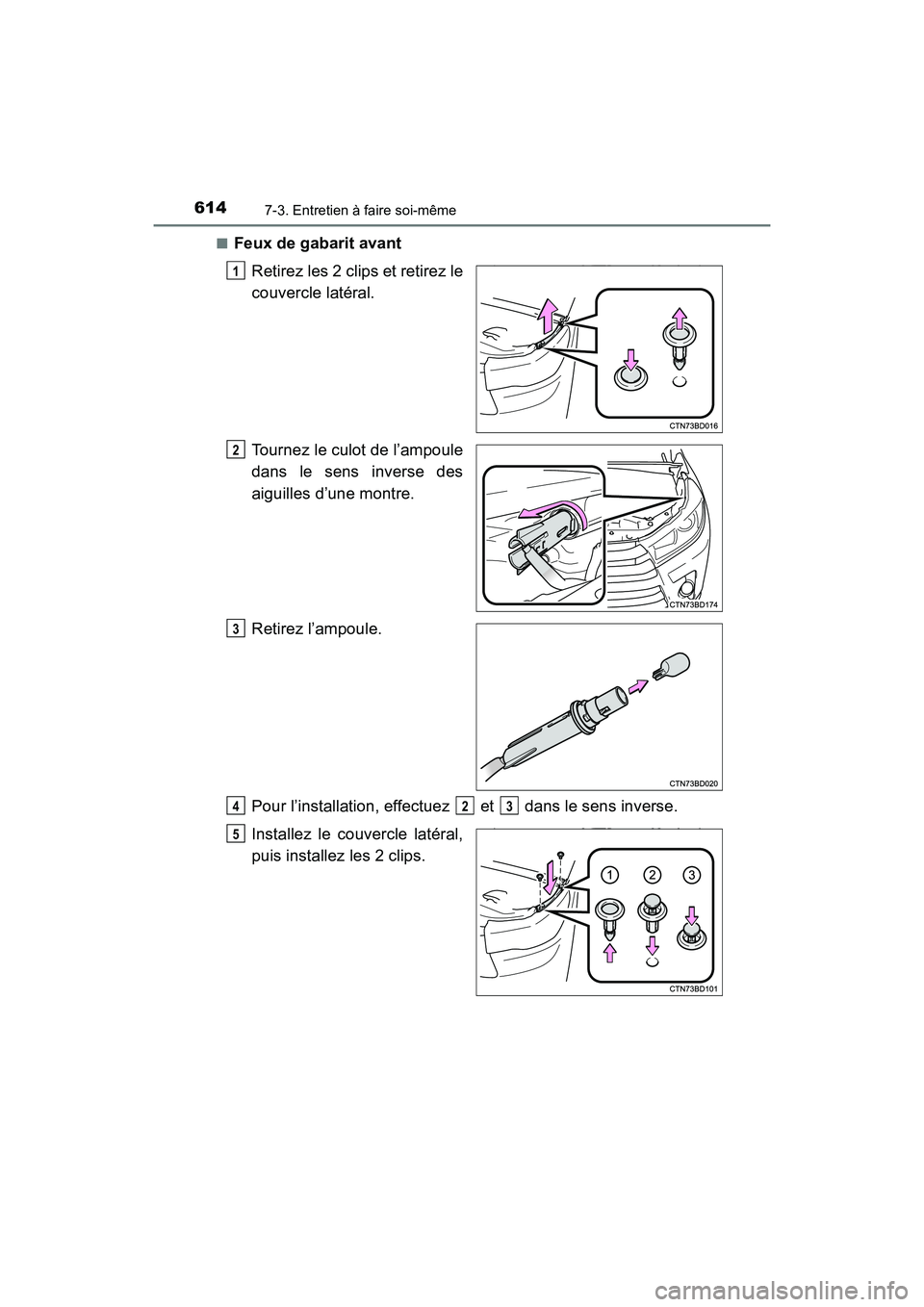

■Feux de gabarit avant
Retirez les 2 clips et retirez le
couvercle latéral.
Tournez le culot de l’ampoule
dans le sens inverse des
aiguilles d’une montre.
Retirez l’ampoule.
Pour l’installation, effectuez et dans le sens inverse.
Installez le couvercle latéral,
puis installez les 2 clips.
1
2
3
423
5
