2017 TOYOTA AVENSIS Manuale de Empleo (in Spanish)

2094-1. Antes de conducir
4
Conducción
AVENSIS_OM_OM20C69S_(ES)
XSedán
460 mm (18,1 pul.)
460 mm (18,1 pul.)
460 mm (18,1 pul.)
460 mm (18,1 pul.)
460 mm (18,1 pul.)
460 mm (18,1 pul.)
1110 mm (43,7 pul.)
35 mm (1,4 pul.)
369 mm (14,5 pul.)
*1
374 mm (14,7 pul.)*2
392 mm (15,4 pul.)*3
391 mm (15,4 pul.)*4
320 mm (12,6 pul.)
385 mm (15,2 pul.)
575 mm (22,6 pul.)
Posiciones de montaje del soporte o enganche para remolque y de la
bola de remolque
1
2
3
4
5
6
7
8
9
10
11
12
AVENSIS_OM_OM20C69S_(ES).book Page 209 Wednesday, June 15, 2016 12:26 PM

2104-1. Antes de conducir
AVENSIS_OM_OM20C69S_(ES)

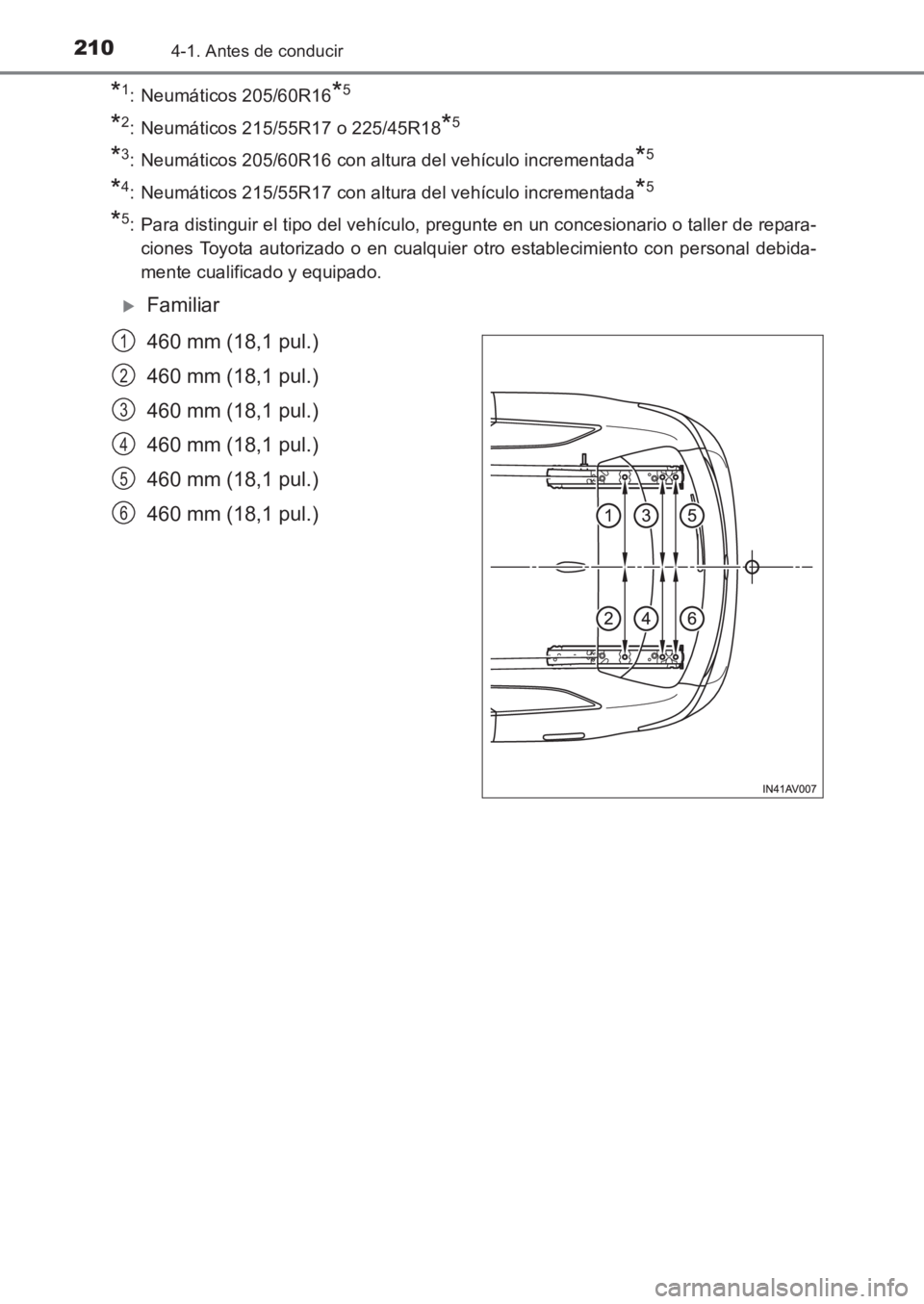

*1: Neumáticos 205/60R16*5
*2: Neumáticos 215/55R17 o 225/45R18*5
*3: Neumáticos 205/60R16 con altura del vehículo incrementada*5
*4: Neumáticos 215/55R17 con altura del vehículo incrementada*5
*5: Para distinguir el tipo del vehículo, pregunte en un concesionario o taller de repara-ciones Toyota autorizado o en cualquier otro establecimiento con personal debida-
mente cualificado y equipado.
XFamiliar
460 mm (18,1 pul.)
460 mm (18,1 pul.)
460 mm (18,1 pul.)
460 mm (18,1 pul.)
460 mm (18,1 pul.)
460 mm (18,1 pul.)
1
2
3
4
5
6
AVENSIS_OM_OM20C69S_(ES).book Page 210 Wednesday, June 15, 20 16 12:26 PM

2114-1. Antes de conducir
4
Conducción
AVENSIS_OM_OM20C69S_(ES)

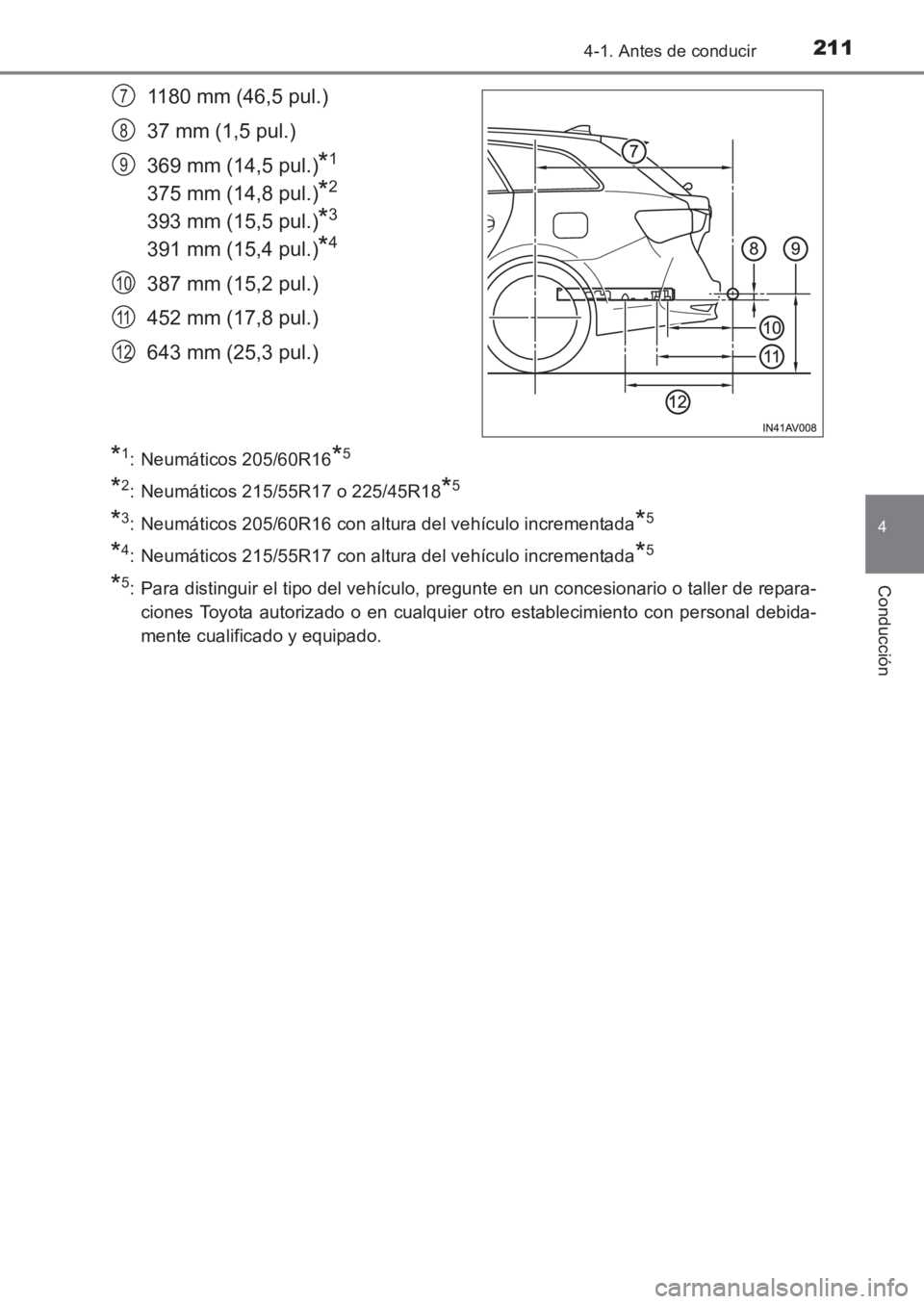

1180 mm (46,5 pul.)
37 mm (1,5 pul.)
369 mm (14,5 pul.)
*1
375 mm (14,8 pul.)*2
393 mm (15,5 pul.)*3
391 mm (15,4 pul.)*4
387 mm (15,2 pul.)
452 mm (17,8 pul.)
643 mm (25,3 pul.)
*1: Neumáticos 205/60R16*5
*2: Neumáticos 215/55R17 o 225/45R18*5
*3: Neumáticos 205/60R16 con altura del vehículo incrementada*5
*4: Neumáticos 215/55R17 con altura del vehículo incrementada*5
*5: Para distinguir el tipo del vehículo, pregunte en un concesionario o taller de repara-ciones Toyota autorizado o en cualquier otro establecimiento con personal debida-
mente cualificado y equipado.
7
8
9
10
11
12
AVENSIS_OM_OM20C69S_(ES).book Page 211 Wednesday, June 15, 20 16 12:26 PM

2124-1. Antes de conducir
AVENSIS_OM_OM20C69S_(ES)
■Información sobre los neumáticos
●Al remolcar, aumente la presión de inflado de los neumáticos hasta 20,0 kPa
(0,2 kgf/cm
2 o bar, 3 psi) más del valor recomendado. ( →P. 638)
● Aumente la presión de inflado de los neumáticos del remolque según el peso total
del remolque y ateniéndose a lo recomendado por el fabricante del remolque.
■ Luces del remolque
Cuando instale las luces del remolque consulte con un concesionario o taller de repa-
raciones autorizado, o con cualquier otro establecimiento con personal debidamente
cualificado y equipado, puesto que una instalación incorrecta podría causar daños en
las luces del vehículo. Cuando instale las luces del remolque, respete la normativa
vigente en su país.
■ Programa de rodaje
Toyota recomienda que los vehículos equipados con componentes nuevos en el tren
de potencia no se usen para arrastrar remolques durante los primeros 800 km
(500 millas).
■ Mantenimiento
●El mantenimiento debe ser más frecuente cuando se usa el vehículo con remolques,
debido a la mayor carga que soporta en comparación con un uso normal.
● Vuelva a apretar todos los pernos de la bola y el soporte del enganche del remolque
después de remolcar durante aproximadamente 1000 km (600 millas).
■ Comprobaciones de seguridad antes de colocar un remolque
●Asegúrese de que no se supera la carga máxima del soporte/enganche para remol-
que y de la bola de remolque. Recuerde que el peso del acoplamiento del remolque
se añadirá a la carga que soporta el vehículo. Asegúrese también de que la carga
total del vehículo se encuentra dentro de los límites de peso. ( →P. 207)
● Compruebe que la carga del remolque está bien sujeta.
● En caso de que los retrovisores normales no permitan ver claramente el tráfico tra-
sero, deben montarse en el vehículo espejos retrovisores exteriores adicionales.
Ajuste los brazos de dichos retrovisores exteriores a ambos lados del vehículo, de
forma que la visibilidad de la carretera detrás del vehículo sea siempre óptima.
AV I S O
■Si el refuerzo del parachoques trasero es de aluminio
Asegúrese de que la parte del soporte del enganche de acero no está en contacto
con dicha área.
Cuando están en contacto el acero y el aluminio, se produce una reacción similar a
la corrosión que debilita el área afectada y puede causar daños. Cuando monte un
soporte de acero, aplique un agente anticorrosión a las piezas que vayan a estar en
contacto.
AVENSIS_OM_OM20C69S_(ES).book Page 212 Wednesday, June 15, 20 16 12:26 PM

2134-1. Antes de conducir
4
Conducción
AVENSIS_OM_OM20C69S_(ES)
Su vehículo reaccionará de manera diferente al llevar un remolque. Para evi-
tar accidentes y lesiones graves o incluso mortales, tenga en cuenta los
siguientes puntos cuando arrastre un remolque:
■Comprobación de las conexiones entre el remolque y las luces
Detenga el vehículo y compruebe la conexión entre el remolque y las
luces después de cierto tiempo, así como antes de comenzar el viaje.
■Prácticas de conducción con un remolque acoplado
●Familiarícese con los giros, las paradas y la marcha atrás con el remol-
que, practicando en un lugar con poco tráfico o sin tráfico.
● Cuando circule marcha atrás con un remolque acoplado, sujete la parte
más próxima del volante y rótelo en sentido horario para hacer girar el
remolque hacia la izquierda, o en sentido contrario para hacerlo girar
hacia la derecha. Siempre gire poco a poco, para evitar errores de
dirección. Pida a otra persona que le guíe cuando retroceda con el
remolque para reducir el riesgo de accidentes.
■Aumento de la distancia entre vehículos
A una velocidad de 10 km/h (6 mph), la distancia al vehículo que le pre-
cede debe ser igual o mayor a la longitud total de su vehículo incluyendo
el remolque. Evite tener que frenar bruscamente para no derrapar. Frenar
bruscamente puede provocar que pierda el control del vehículo. Esto
puede ocurrir fácilmente en calzadas húmedas o resbaladizas.
■Aceleraciones o giros bruscos
Si se gira bruscamente el remolque puede chocar con el vehículo.
Reduzca la velocidad a tiempo al acercarse a las curvas, y gire lentamente
y con precaución para no tener que frenar bruscamente.
■Aspectos importantes sobre los cambios de dirección
Las ruedas del remolque pasarán más cerca del interior de la curva que
las del vehículo. Por ello, los giros deben hacerse más amplios de lo nor-
mal.
Orientaciones
AVENSIS_OM_OM20C69S_(ES).book Page 213 Wednesday, June 15, 20 16 12:26 PM

2144-1. Antes de conducir
AVENSIS_OM_OM20C69S_(ES)■
Aspectos importantes sobre la estabilidad
Los movimientos del vehículo debidos a las irregularidades de la calzada y
a los vientos laterales fuertes afectan a la maniobrabilidad. El vehículo
también puede sufrir sacudidas cuando se cruza con autobuses o camio-
nes grandes. Preste atención a la parte trasera cuando se cruce con vehí-
culos de este tipo. Tan pronto como se produzca este tipo de movimiento
en el vehículo, comience a desacelerar suavemente aplicando los frenos
poco a poco. Mientras frena, mantenga siempre recta la dirección del
vehículo.
■Adelantamientos
Tenga en cuenta la longitud total de su vehículo y del remolque, y asegú-
rese de que la distancia entre vehículos es suficiente antes de cambiar de
carril.
■Información sobre la transmisión
XTransmisión Multidrive
Para mantener la eficacia de frenado del motor, al utilizar el frenado del
motor, no coloque la transmisión en D. Seleccione una marcha apropiada
en modo M.
XTransmisión manual
Para mantener la eficacia de frenado del motor, al utilizar el frenado del
motor, no coloque la transmisión en 6.
■Cuando se sobrecalienta el motor
Cuando se lleva un remolque cargado subiendo una pendiente pronun-
ciada y larga a temperaturas superiores a los 30 °C (85 °F), el motor
puede recalentarse. Si el indicador de temperatura del refrigerante del
motor muestra que el motor se está recalentando, apague inmediatamente
el aire acondicionado, salga de la carretera y detenga el vehículo en un
lugar seguro. ( →P. 616)
■Cuando estacione el vehículo
Coloque siempre calzos bajo las ruedas del vehículo y del remolque. Apli-
que firmemente el freno de estacionami ento y coloque la palanca de cam-
bios en P en vehículos con transmisión Multidrive, y en 1 o R en vehículos
con transmisión manual.
AVENSIS_OM_OM20C69S_(ES).book Page 214 Wednesday, June 15, 20 16 12:26 PM

2154-1. Antes de conducir
4
Conducción
AVENSIS_OM_OM20C69S_(ES)
ADVERTENCIA
Siga todas las instrucciones proporcionadas en esta sección. De lo contrario, podría
producirse un accidente con las consiguientes lesiones graves o incluso mortales.
■Medidas de precaución para el arrastre de un remolque
Cuando remolque, asegúrese de que no supera los límites de peso. ( →P. 207)
■ Para evitar un accidente o lesiones
●No lleve remolques si el vehículo está usando la rueda de repuesto provisional.
● No arrastre un remolque si el vehículo está usando un neumático reparado con el
kit de emergencia de reparación de pinchazos.
● No utilice el control de la velocidad de crucero (si el vehículo dispone de ello)
cuando arrastre un remolque.
■ Velocidad del vehículo con remolque
Respete la legislación en materia de velocidad máxima permitida para remolques.
■ Antes de bajar pendientes o declives largos
Reduzca la velocidad y baje la marcha. No obstante, no cambie a una marcha infe-
rior de manera repentina mientras desciende por una pendiente pronunciada o
larga.
■ Uso del pedal del freno
No mantenga pisado el pedal del freno en exceso o durante periodos de tiempo lar-
gos.
Los frenos pueden recalentarse y reducir su eficacia.
AVENSIS_OM_OM20C69S_(ES).book Page 215 Wednesday, June 15, 20 16 12:26 PM

2164-2. Procedimientos de conducción
AVENSIS_OM_OM20C69S_(ES)

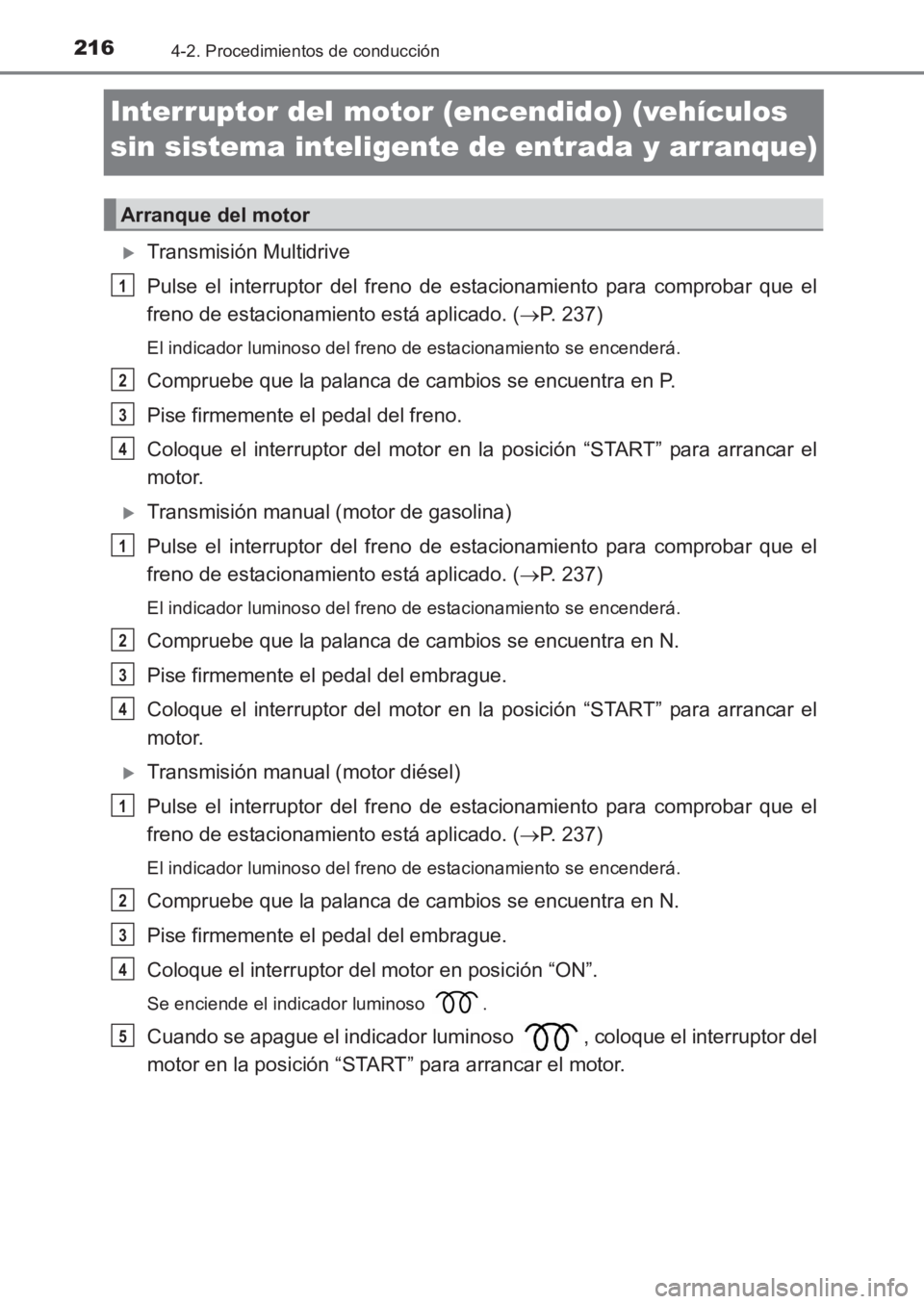

Interruptor del motor (encendido) (vehículos
sin sistema inteligente de entrada y arranque)
XTransmisión Multidrive
Pulse el interruptor del freno de estacionamiento para comprobar que el
freno de estacionamiento está aplicado. (→P. 237)
El indicador luminoso del freno de estacionamiento se encenderá.
Compruebe que la palanca de cambios se encuentra en P.
Pise firmemente el pedal del freno.
Coloque el interruptor del motor en la posición “START” para arrancar el
motor.
XTransmisión manual (motor de gasolina)
Pulse el interruptor del freno de estacionamiento para comprobar que el
freno de estacionamiento está aplicado. ( →P. 237)
El indicador luminoso del freno de estacionamiento se encenderá.
Compruebe que la palanca de cambios se encuentra en N.
Pise firmemente el pedal del embrague.
Coloque el interruptor del motor en la posición “START” para arrancar el
motor.
XTransmisión manual (motor diésel)
Pulse el interruptor del freno de estacionamiento para comprobar que el
freno de estacionamiento está aplicado. ( →P. 237)
El indicador luminoso del freno de estacionamiento se encenderá.
Compruebe que la palanca de cambios se encuentra en N.
Pise firmemente el pedal del embrague.
Coloque el interruptor del motor en posición “ON”.
Se enciende el indicador luminoso .
Cuando se apague el indicador luminoso , coloque el interruptor del
motor en la posición “START” para arrancar el motor.
Arranque del motor
1
2
3
4
1
2
3
4
1
2
3
4
5
AVENSIS_OM_OM20C69S_(ES).book Page 216 Wednesday, June 15, 20 16 12:26 PM
