2017 Seat Toledo Betriebsanleitung (in German)

Transportieren und praktische Ausstattungen

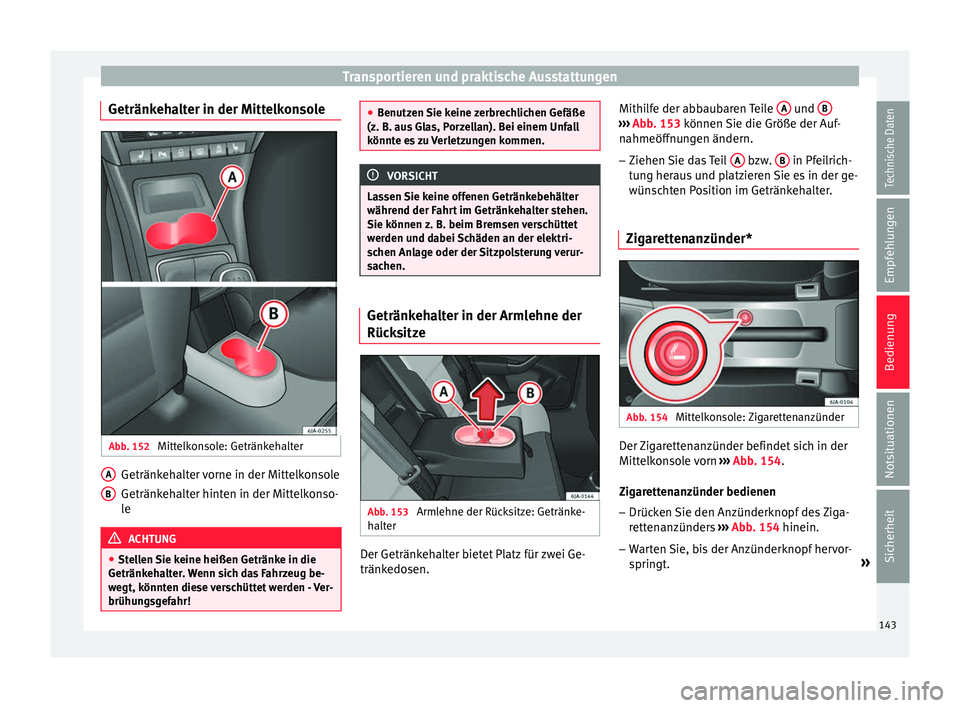

Getränkehalter in der Mittelkonsole Abb. 152
Mittelkonsole: Getränkehalter Getränkehalter vorne in der Mittelkonsole
Getränk
eh
alt
er hinten in der Mittelkonso-
le ACHTUNG
● Stel l

en Sie keine heißen Getränke in die
Getränkehalter. Wenn sich das Fahrzeug be-
wegt, könnten diese verschüttet werden - Ver-
brühungsgefahr! A
B ●
Benutz en

Sie keine zerbrechlichen Gefäße
(z. B. aus Glas, Porzellan). Bei einem Unfall
könnte es zu Verletzungen kommen. VORSICHT
Lassen Sie keine offenen Getränkebehälter
währ end der F ahr

t im Getränkehalter stehen.
Sie können z. B. beim Bremsen verschüttet
werden und dabei Schäden an der elektri-
schen Anlage oder der Sitzpolsterung verur-
sachen. Getränkehalter in der Armlehne der
Rüc
k
s

itze Abb. 153
Armlehne der Rücksitze: Getränke-
h alt
er Der Getränkehalter bietet Platz für zwei Ge-
tränk
edosen. Mithi

lfe der abbaubaren Teile
A und
B ›››
Abb . 153 können Sie die Größe der Auf-
n ahmeöff

nungen ändern.
– Ziehen Sie das Teil A bzw.
B in Pfeilrich-
t u
n

g heraus und platzieren Sie es in der ge-
wünschten Position im Getränkehalter.
Zigarettenanzünder* Abb. 154
Mittelkonsole: Zigarettenanzünder Der Zigarettenanzünder befindet sich in der
Mitt
elk
on

sole vorn ››› Abb. 154.
Zigarettenanzünder bedienen
– Drücken Sie den Anzünderknopf des Ziga-
retten

anzünders ››› Abb. 154 hinein.
– Warten Sie, bis der Anzünderknopf hervor-
spring

t. »
143
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
– Nehmen Sie den
Z
igarettenanzünder sofort
heraus und zünden Sie die Zigarette an der glühenden Heizspirale an.
– Stecken Sie den Zigarettenanzünder in die
Steck

dose zurück. ACHTUNG
● Vor s

icht beim Benutzen des Zigarettenan-
zünders! Die Unsachgemäße Verwendung des
Zigarettenanzünders kann Verbrennungen
und schwere Verletzungen verursachen.
● Der Zigarettenanzünder funktioniert auch
bei ausge
schalteter Zündung und abgezoge-
nem Zündschlüssel. Lassen Sie aus diesem
Grund niemals Kinder unbeaufsichtigt im
Fahrzeug zurück. Hinweis
● Die 12-V o

lt-Steckdose des Zigarettenan-
zünders kann für elektrisches Zubehör ver-
wendet werden ››› Seite 144, Steckdosen.
● Weitere Hinweise ›››
Seite 205, Zubehör

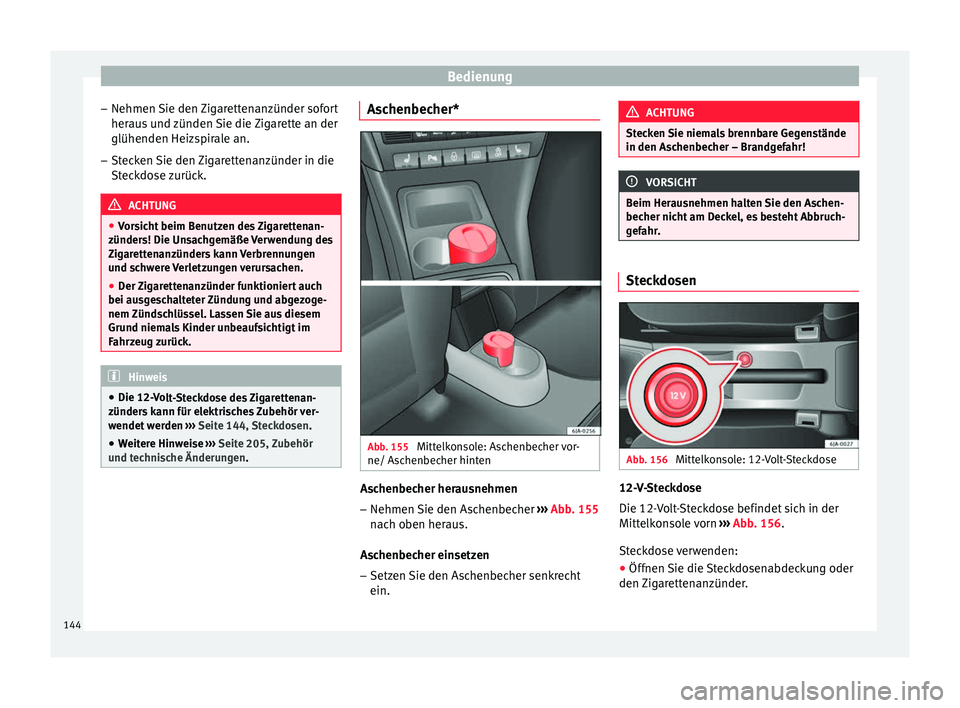

und technische Änderungen. Aschenbecher*
Abb. 155
Mittelkonsole: Aschenbecher vor-
ne/ As c
henbec
her hinten Aschenbecher herausnehmen
– Nehmen Sie den Aschenbecher ››
›
Abb. 155
nach oben heraus.
Aschenbecher einsetzen
– Setzen Sie den Aschenbecher senkrecht
ein. ACHTUNG
Stecken Sie niemals brennbare Gegenstände
in den Asc henbec

her – Brandgefahr! VORSICHT
Beim Herausnehmen halten Sie den Aschen-
becher nic ht

am Deckel, es besteht Abbruch-
gefahr. Steckdosen
Abb. 156
Mittelkonsole: 12-Volt-Steckdose 12-V-Steckdose
Die 12-
V
o

lt-Steckdose befindet sich in der
Mittelkonsole vorn ›››
Abb. 156.
Steckdose verwenden:
● Öffnen Sie die Steckdosenabdeckung oder
den Z ig

arettenanzünder.
144

Transportieren und praktische Ausstattungen
● St ec
k
en Sie den Stecker des elektrischen
Zubehörs in die Steckdose.
Weitere Hinweise ››› Seite 205, Zubehör und
technische Änderungen.

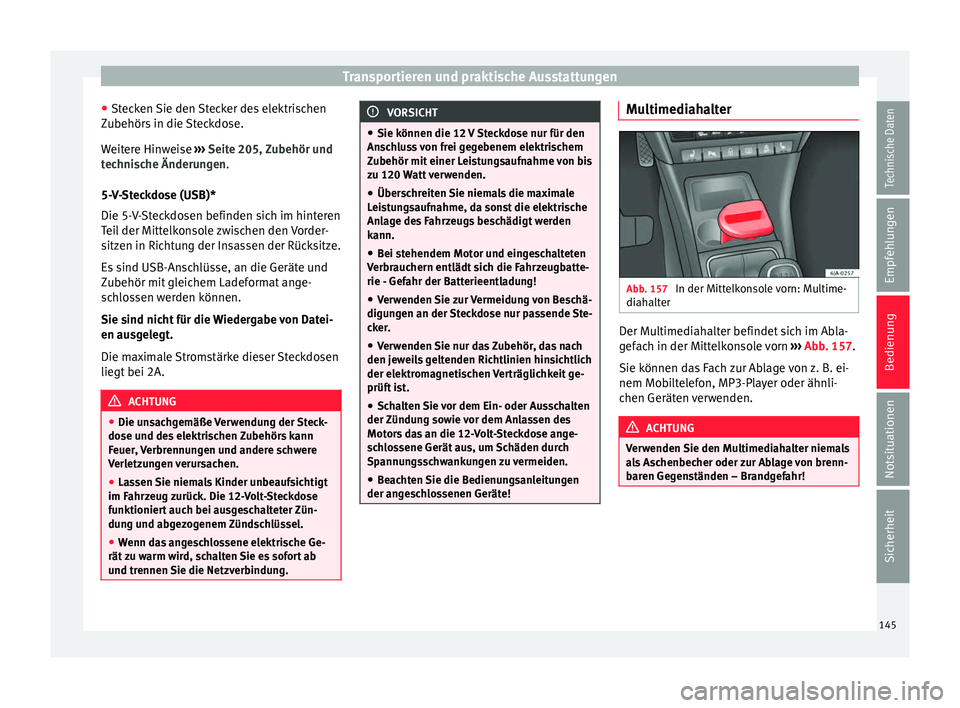

5-V-Steckdose (USB)*
Die 5-V-Steckdosen befinden sich im hinteren
Teil der Mittelkonsole zwischen den Vorder-
sitzen in Richtung der Insassen der Rücksitze.
Es sind USB-Anschlüsse, an die Geräte und
Zubehör mit gleichem Ladeformat ange-
schlossen werden können.
Sie sind nicht für die Wiedergabe von Datei-
en ausgelegt.
Die maximale Stromstärke dieser Steckdosen
liegt bei 2A. ACHTUNG
● Die un s

achgemäße Verwendung der Steck-
dose und des elektrischen Zubehörs kann
Feuer, Verbrennungen und andere schwere
Verletzungen verursachen.
● Lassen Sie niemals Kinder unbeaufsichtigt
im Fahrz
eug zurück. Die 12-Volt-Steckdose
funktioniert auch bei ausgeschalteter Zün-
dung und abgezogenem Zündschlüssel.
● Wenn das angeschlossene elektrische Ge-
rät z
u warm wird, schalten Sie es sofort ab
und trennen Sie die Netzverbindung. VORSICHT
● Sie können die 12 V

Steckdose nur für den
Anschluss von frei gegebenem elektrischem
Zubehör mit einer Leistungsaufnahme von bis
zu 120 Watt verwenden.
● Überschreiten Sie niemals die maximale
Leis
tungsaufnahme, da sonst die elektrische
Anlage des Fahrzeugs beschädigt werden
kann.
● Bei stehendem Motor und eingeschalteten
Verbrauc
hern entlädt sich die Fahrzeugbatte-
rie - Gefahr der Batterieentladung!
● Verwenden Sie zur Vermeidung von Beschä-
digung
en an der Steckdose nur passende Ste-
cker.
● Verwenden Sie nur das Zubehör, das nach
den jewei
ls geltenden Richtlinien hinsichtlich
der elektromagnetischen Verträglichkeit ge-
prüft ist.
● Schalten Sie vor dem Ein- oder Ausschalten
der Zündun
g sowie vor dem Anlassen des
Motors das an die 12-Volt-Steckdose ange-
schlossene Gerät aus, um Schäden durch
Spannungsschwankungen zu vermeiden.
● Beachten Sie die Bedienungsanleitungen
der ange
schlossenen Geräte! Multimediahalter
Abb. 157
In der Mittelkonsole vorn: Multime-
di ah
alt

er Der Multimediahalter befindet sich im Abla-
g
ef
ac

h in der Mittelkonsole vorn ››› Abb. 157.
Sie können das Fach zur Ablage von z. B. ei-
nem Mobiltelefon, MP3-Player oder ähnli-
chen Geräten verwenden. ACHTUNG
Verwenden Sie den Multimediahalter niemals
al s

Aschenbecher oder zur Ablage von brenn-
baren Gegenständen – Brandgefahr! 145
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

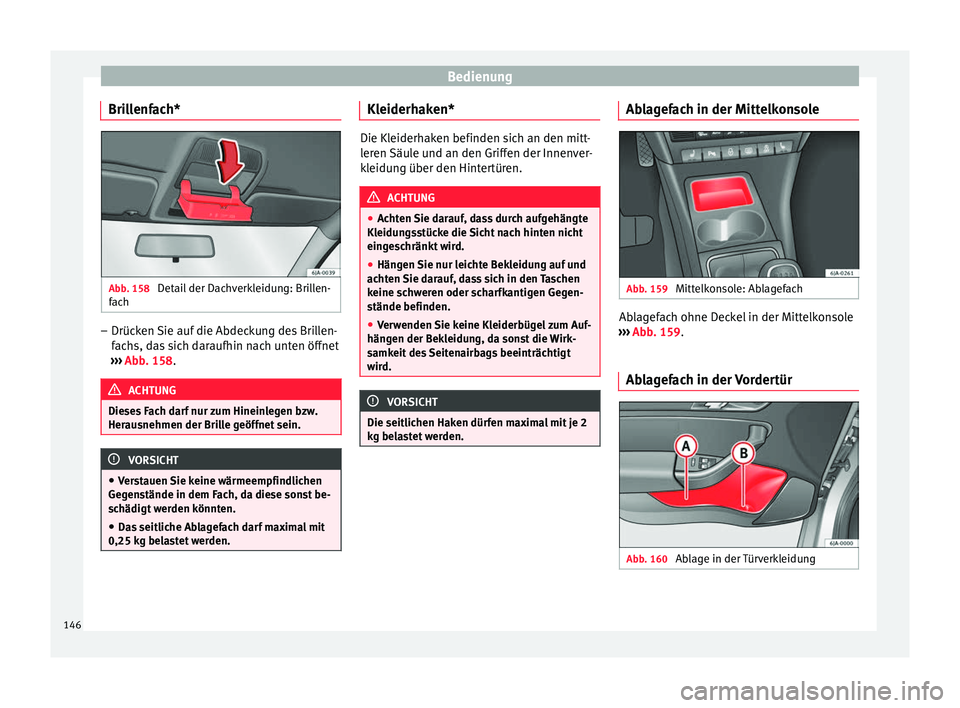

Brillenfach* Abb. 158
Detail der Dachverkleidung: Brillen-
f ac
h –
Drücken Sie auf die Abdeckung des Brillen-
fac
hs, d
as sich daraufhin nach unten öffnet
››› Abb. 158. ACHTUNG
Dieses Fach darf nur zum Hineinlegen bzw.
Herau s

nehmen der Brille geöffnet sein. VORSICHT
● Ver s

tauen Sie keine wärmeempfindlichen
Gegenstände in dem Fach, da diese sonst be-
schädigt werden könnten.
● Das seitliche Ablagefach darf maximal mit
0,25 kg bela
stet werden. Kleiderhaken*
Die Kleiderhaken befinden sich an den mitt-
ler
en

Säule und an den Griffen der Innenver-
kleidung über den Hintertüren. ACHTUNG
● Ac ht

en Sie darauf, dass durch aufgehängte
Kleidungsstücke die Sicht nach hinten nicht
eingeschränkt wird.
● Hängen Sie nur leichte Bekleidung auf und
achten
Sie darauf, dass sich in den Taschen
keine schweren oder scharfkantigen Gegen-
stände befinden.
● Verwenden Sie keine Kleiderbügel zum Auf-
hängen der B
ekleidung, da sonst die Wirk-
samkeit des Seitenairbags beeinträchtigt
wird. VORSICHT
Die seitlichen Haken dürfen maximal mit je 2
kg bel a

stet werden. Ablagefach in der Mittelkonsole
Abb. 159
Mittelkonsole: Ablagefach Ablagefach ohne Deckel in der Mittelkonsole
› ›
›

Abb. 159.
Ablagefach in der Vordertür Abb. 160
Ablage in der Türverkleidung146

Transportieren und praktische Ausstattungen

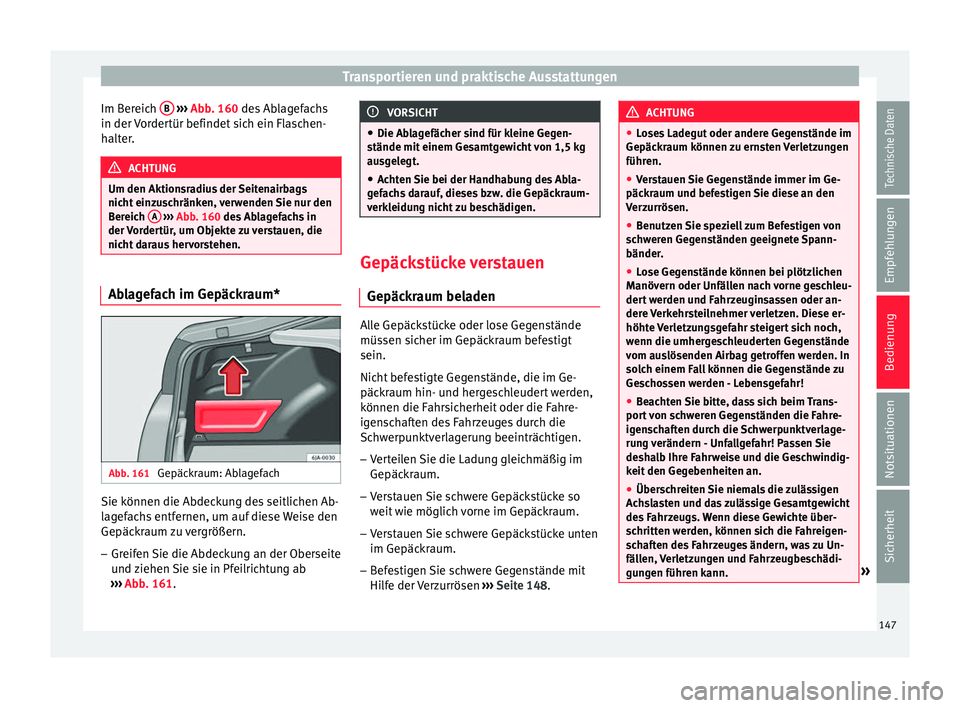

Im Bereich B
› ››
Abb
. 160 des Ablagefachs
in der
Vordertür befindet sich ein Flaschen-
halter. ACHTUNG
Um den Aktionsradius der Seitenairbags
nicht ein

zuschränken, verwenden Sie nur den
Bereich A
››› Abb . 160 des Ablagefachs in
der

Vordertür, um Objekte zu verstauen, die
nicht daraus hervorstehen. Ablagefach im Gepäckraum*
Abb. 161
Gepäckraum: Ablagefach Sie können die Abdeckung des seitlichen Ab-
l
ag
ef

achs entfernen, um auf diese Weise den
Gepäckraum zu vergrößern.
– Greifen Sie die Abdeckung an der Oberseite
und z

iehen Sie sie in Pfeilrichtung ab
››› Abb. 161. VORSICHT
● Die Abl ag

efächer sind für kleine Gegen-
stände mit einem Gesamtgewicht von 1,5 kg
ausgelegt.
● Achten Sie bei der Handhabung des Abla-
gefac
hs darauf, dieses bzw. die Gepäckraum-
verkleidung nicht zu beschädigen. Gepäckstücke verstauen
Gepäck r

aum beladen Alle Gepäckstücke oder lose Gegenstände
müs
sen s
ic

her im Gepäckraum befestigt
sein.
Nicht befestigte Gegenstände, die im Ge-
päckraum hin- und hergeschleudert werden,
können die Fahrsicherheit oder die Fahre-
igenschaften des Fahrzeuges durch die
Schwerpunktverlagerung beeinträchtigen.
– Verteilen Sie die Ladung gleichmäßig im
Gepäckr

aum.
– Verstauen Sie schwere Gepäckstücke so
weit w

ie möglich vorne im Gepäckraum.
– Verstauen Sie schwere Gepäckstücke unten
im Gepäckr

aum.
– Befestigen Sie schwere Gegenstände mit
Hilfe der

Verzurrösen ›››
Seite 148. ACHTUNG
● Lo se

s Ladegut oder andere Gegenstände im
Gepäckraum können zu ernsten Verletzungen
führen.
● Verstauen Sie Gegenstände immer im Ge-
päckr
aum und befestigen Sie diese an den
Verzurrösen.
● Benutzen Sie speziell zum Befestigen von
sch
weren Gegenständen geeignete Spann-
bänder.
● Lose Gegenstände können bei plötzlichen
Manövern oder Unfäl
len nach vorne geschleu-
dert werden und Fahrzeuginsassen oder an-
dere Verkehrsteilnehmer verletzen. Diese er-
höhte Verletzungsgefahr steigert sich noch,
wenn die umhergeschleuderten Gegenstände
vom auslösenden Airbag getroffen werden. In
solch einem Fall können die Gegenstände zu
Geschossen werden - Lebensgefahr!
● Beachten Sie bitte, dass sich beim Trans-
port
von schweren Gegenständen die Fahre-
igenschaften durch die Schwerpunktverlage-
rung verändern - Unfallgefahr! Passen Sie
deshalb Ihre Fahrweise und die Geschwindig-
keit den Gegebenheiten an.
● Überschreiten Sie niemals die zulässigen
Achs
lasten und das zulässige Gesamtgewicht
des Fahrzeugs. Wenn diese Gewichte über-
schritten werden, können sich die Fahreigen-
schaften des Fahrzeuges ändern, was zu Un-
fällen, Verletzungen und Fahrzeugbeschädi-
gungen führen kann. » 147
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
●

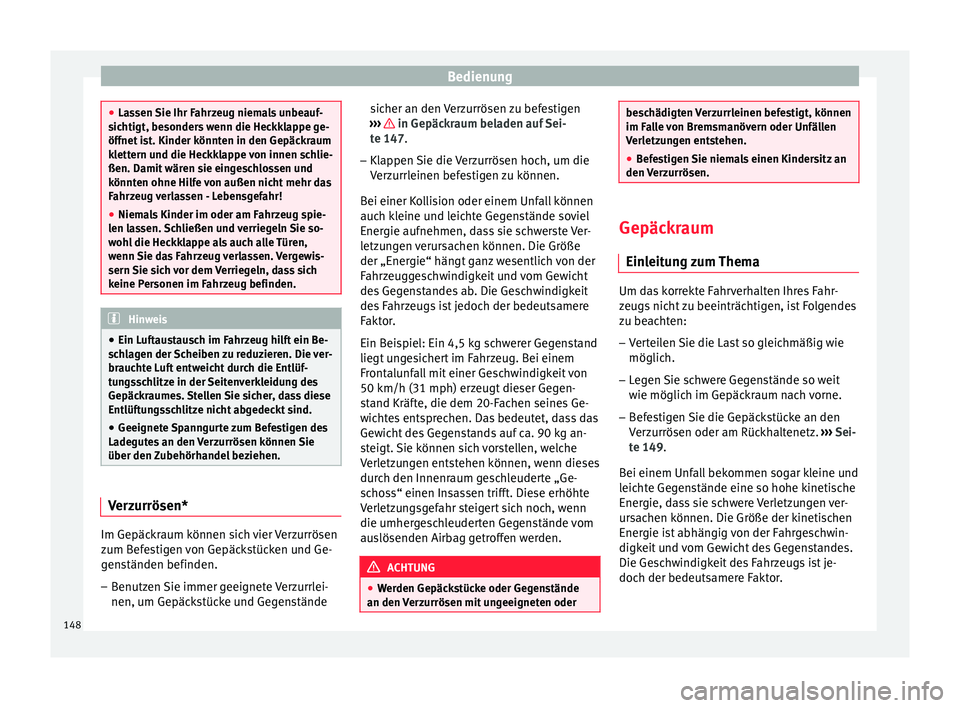

Las sen
Sie Ihr Fahrzeug niemals unbeauf-
sichtigt, besonders wenn die Heckklappe ge-
öffnet ist. Kinder könnten in den Gepäckraum
klettern und die Heckklappe von innen schlie-
ßen. Damit wären sie eingeschlossen und
könnten ohne Hilfe von außen nicht mehr das
Fahrzeug verlassen - Lebensgefahr!
● Niemals Kinder im oder am Fahrzeug spie-
len la
ssen. Schließen und verriegeln Sie so-
wohl die Heckklappe als auch alle Türen,
wenn Sie das Fahrzeug verlassen. Vergewis-
sern Sie sich vor dem Verriegeln, dass sich
keine Personen im Fahrzeug befinden. Hinweis
● Ein Luf t

austausch im Fahrzeug hilft ein Be-
schlagen der Scheiben zu reduzieren. Die ver-
brauchte Luft entweicht durch die Entlüf-
tungsschlitze in der Seitenverkleidung des
Gepäckraumes. Stellen Sie sicher, dass diese
Entlüftungsschlitze nicht abgedeckt sind.
● Geeignete Spanngurte zum Befestigen des
Ladegut
es an den Verzurrösen können Sie
über den Zubehörhandel beziehen. Verzurrösen*
Im Gepäckraum können sich vier Verzurrösen
z
um B
ef

estigen von Gepäckstücken und Ge-
genständen befinden.
– Benutzen Sie immer geeignete Verzurrlei-
nen, um Gepäcks

tücke und Gegenstände sicher an den Verzurrösen zu befestigen
›››
in Gepäckraum beladen auf Sei-
t e 147
.
– Kl
appen Sie die Verzurrösen hoch, um die
Verz
urrleinen befestigen zu können.
Bei einer Kollision oder einem Unfall können
auch kleine und leichte Gegenstände soviel
Energie aufnehmen, dass sie schwerste Ver-
letzungen verursachen können. Die Größe
der „Energie“ hängt ganz wesentlich von der
Fahrzeuggeschwindigkeit und vom Gewicht
des Gegenstandes ab. Die Geschwindigkeit
des Fahrzeugs ist jedoch der bedeutsamere
Faktor.
Ein Beispiel: Ein 4,5 kg schwerer Gegenstand
liegt ungesichert im Fahrzeug. Bei einem
Frontalunfall mit einer Geschwindigkeit von
50 km/h (31 mph) erzeugt dieser Gegen-
stand Kräfte, die dem 20-Fachen seines Ge-
wichtes entsprechen. Das bedeutet, dass das
Gewicht des Gegenstands auf ca. 90 kg an-
steigt. Sie können sich vorstellen, welche
Verletzungen entstehen können, wenn dieses
durch den Innenraum geschleuderte „Ge-
schoss“ einen Insassen trifft. Diese erhöhte
Verletzungsgefahr steigert sich noch, wenn
die umhergeschleuderten Gegenstände vom
auslösenden Airbag getroffen werden. ACHTUNG
● Wer den Gepäc

kstücke oder Gegenstände
an den Verzurrösen mit ungeeigneten oder beschädigten Verzurrleinen befestigt, können
im Fa
l

le von Bremsmanövern oder Unfällen
Verletzungen entstehen.
● Befestigen Sie niemals einen Kindersitz an
den Ver
zurrösen. Gepäckraum
Einl eit

ung zum Thema Um das korrekte Fahrverhalten Ihres Fahr-
z
eug
s

nicht zu beeinträchtigen, ist Folgendes
zu beachten:
– Verteilen Sie die Last so gleichmäßig wie
möglich.
– Le

gen Sie schwere Gegenstände so weit
wie möglich im Gepäc
kraum nach vorne.
– Befestigen Sie die Gepäckstücke an den
Verz

urrösen oder am Rückhaltenetz. ››› Sei-
te 149.
Bei einem Unfall bekommen sogar kleine und
leichte Gegenstände eine so hohe kinetische
Energie, dass sie schwere Verletzungen ver-
ursachen können. Die Größe der kinetischen
Energie ist abhängig von der Fahrgeschwin-
digkeit und vom Gewicht des Gegenstandes.
Die Geschwindigkeit des Fahrzeugs ist je-
doch der bedeutsamere Faktor.
148

Transportieren und praktische Ausstattungen

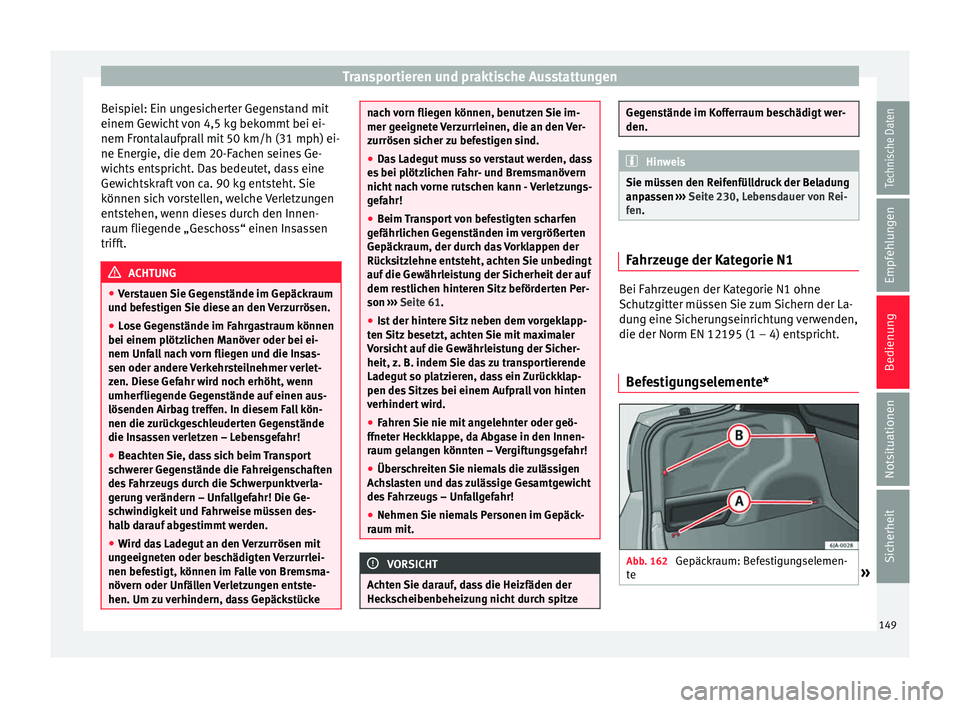

Beispiel: Ein ungesicherter Gegenstand mit
einem Gew ic
ht
von 4,5 kg bekommt bei ei-
nem Frontalaufprall mit 50 km/h (31 mph) ei-
ne Energie, die dem 20-Fachen seines Ge-
wichts entspricht. Das bedeutet, dass eine
Gewichtskraft von ca. 90 kg entsteht. Sie
können sich vorstellen, welche Verletzungen
entstehen, wenn dieses durch den Innen-
raum fliegende „Geschoss“ einen Insassen
trifft. ACHTUNG
● Ver s

tauen Sie Gegenstände im Gepäckraum
und befestigen Sie diese an den Verzurrösen.
● Lose Gegenstände im Fahrgastraum können
bei einem plötzlic
hen Manöver oder bei ei-
nem Unfall nach vorn fliegen und die Insas-
sen oder andere Verkehrsteilnehmer verlet-
zen. Diese Gefahr wird noch erhöht, wenn
umherfliegende Gegenstände auf einen aus-
lösenden Airbag treffen. In diesem Fall kön-
nen die zurückgeschleuderten Gegenstände
die Insassen verletzen – Lebensgefahr!
● Beachten Sie, dass sich beim Transport
sch
werer Gegenstände die Fahreigenschaften
des Fahrzeugs durch die Schwerpunktverla-
gerung verändern – Unfallgefahr! Die Ge-
schwindigkeit und Fahrweise müssen des-
halb darauf abgestimmt werden.
● Wird das Ladegut an den Verzurrösen mit
ung
eeigneten oder beschädigten Verzurrlei-
nen befestigt, können im Falle von Bremsma-
növern oder Unfällen Verletzungen entste-
hen. Um zu verhindern, dass Gepäckstücke nach vorn fliegen können, benutzen Sie im-
mer geeignet
e

Verzurrleinen, die an den Ver-
zurrösen sicher zu befestigen sind.
● Das Ladegut muss so verstaut werden, dass
es bei p
lötzlichen Fahr- und Bremsmanövern
nicht nach vorne rutschen kann - Verletzungs-
gefahr!
● Beim Transport von befestigten scharfen
gefährlichen Ge
genständen im vergrößerten
Gepäckraum, der durch das Vorklappen der
Rücksitzlehne entsteht, achten Sie unbedingt
auf die Gewährleistung der Sicherheit der auf
dem restlichen hinteren Sitz beförderten Per-
son ››› Seite 61.
● Ist der hintere Sitz neben dem vorgeklapp-
ten Sitz
besetzt, achten Sie mit maximaler
Vorsicht auf die Gewährleistung der Sicher-
heit, z. B. indem Sie das zu transportierende
Ladegut so platzieren, dass ein Zurückklap-
pen des Sitzes bei einem Aufprall von hinten
verhindert wird.
● Fahren Sie nie mit angelehnter oder geö-
ffneter Hec
kklappe, da Abgase in den Innen-
raum gelangen könnten – Vergiftungsgefahr!
● Überschreiten Sie niemals die zulässigen
Achs
lasten und das zulässige Gesamtgewicht
des Fahrzeugs – Unfallgefahr!
● Nehmen Sie niemals Personen im Gepäck-
raum mit. VORSICHT
Achten Sie darauf, dass die Heizfäden der
Heck s

cheibenbeheizung nicht durch spitze Gegenstände im Kofferraum beschädigt wer-
den.
Hinweis
Sie müssen den Reifenfülldruck der Beladung
anp as

sen ››› Seite 230, Lebensdauer von Rei-
fen. Fahrzeuge der Kategorie N1
Bei Fahrzeugen der Kategorie N1 ohne
Sc
hutz
gitt

er müssen Sie zum Sichern der La-
dung eine Sicherungseinrichtung verwenden,
die der Norm EN 12195 (1 – 4) entspricht.
Befestigungselemente* Abb. 162
Gepäckraum: Befestigungselemen-
t e » 149
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

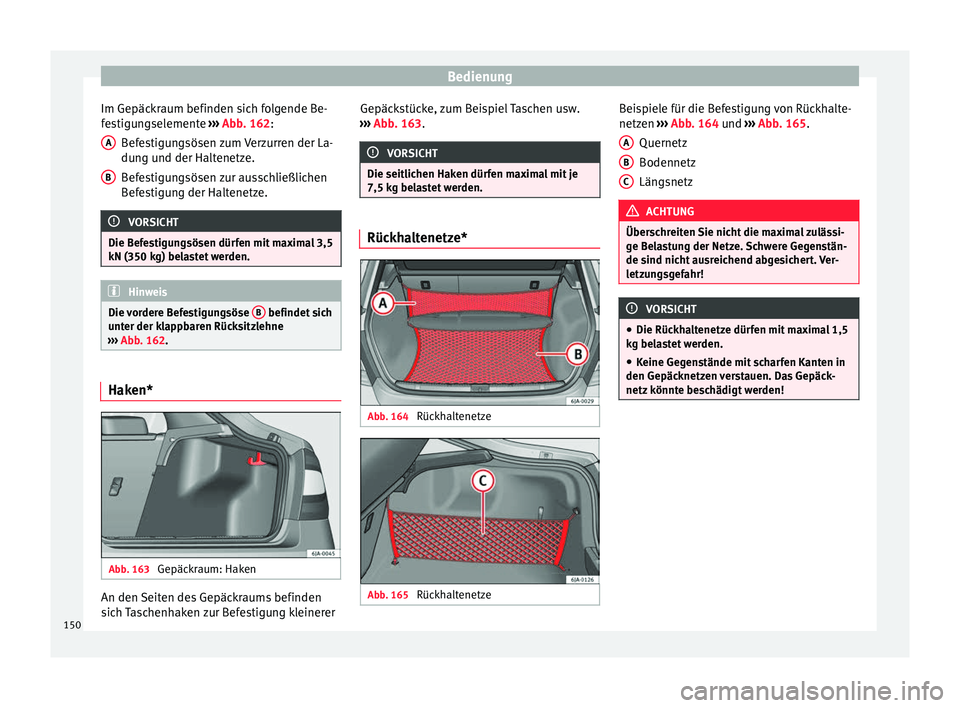

Im Gepäckraum befinden sich folgende Be-
f e
s
tigungselemente ››› Abb. 162:
Befestigungsösen zum Verzurren der La-
dung und der Haltenetze.
Befestigungsösen zur ausschließlichen
Befestigung der Haltenetze. VORSICHT
Die Befestigungsösen dürfen mit maximal 3,5
kN (350 kg) bel a

stet werden.Hinweis
Die vordere Befestigungsöse B befindet sich
unt er der k

lappbaren Rücksitzlehne
››› Abb. 162. Haken*
Abb. 163
Gepäckraum: Haken An den Seiten des Gepäckraums befinden
s
ic
h

Taschenhaken zur Befestigung kleinerer
A B Gepäckstücke, zum Beispiel Taschen usw.
› ›
›

Abb. 163. VORSICHT
Die seitlichen Haken dürfen maximal mit je
7,5 kg bel a

stet werden. Rückhaltenetze*
Abb. 164
Rückhaltenetze Abb. 165
Rückhaltenetze Beispiele für die Befestigung von Rückhalte-
netz en
›
›

› Abb. 164 und ››› Abb. 165.
Quernetz
Bodennetz
Längsnetz ACHTUNG
Überschreiten Sie nicht die maximal zulässi-
ge B el

astung der Netze. Schwere Gegenstän-
de sind nicht ausreichend abgesichert. Ver-
letzungsgefahr! VORSICHT
● Die Rück h

altenetze dürfen mit maximal 1,5
kg belastet werden.
● Keine Gegenstände mit scharfen Kanten in
den Gepäcknetzen
verstauen. Das Gepäck-
netz könnte beschädigt werden! A
B
C
150
