2017 Seat Toledo Betriebsanleitung (in German)

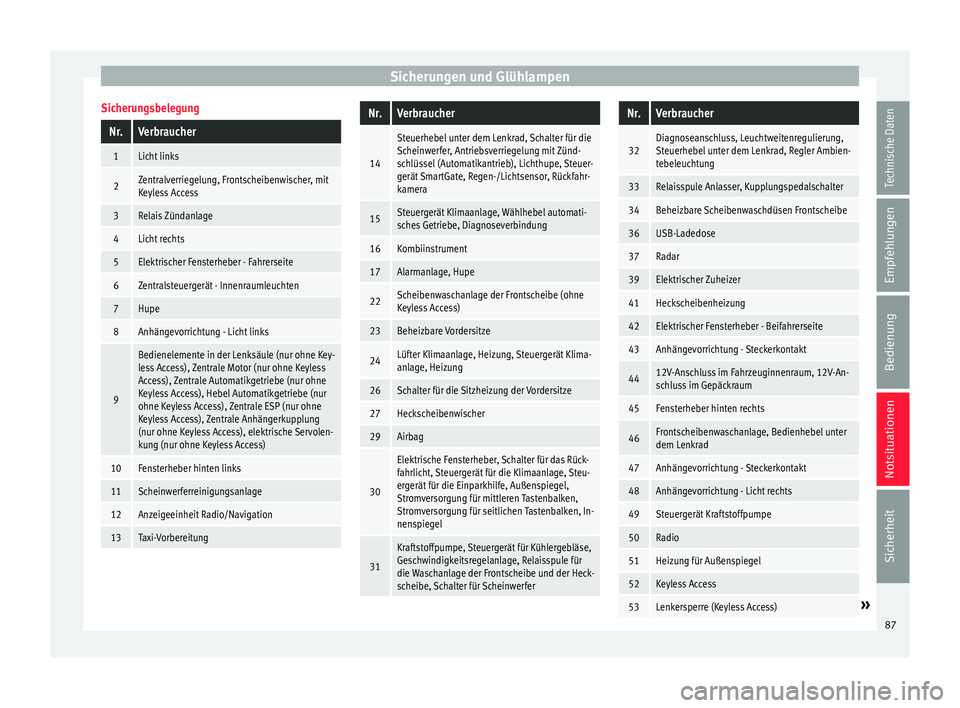

Sicherungen und GlühlampenSicherungsbelegung
Nr.Verbraucher
1Licht links
2Zentralverriegelung, Frontscheibenwischer, mit
Keyless Access
3Relais Zündanlage
4Licht rechts
5Elektrischer Fensterheber - Fahrerseite
6Zentralsteuergerät - Innenraumleuchten
7Hupe
8Anhängevorrichtung - Licht links
9
Bedienelemente in der Lenksäule (nur ohne Key-
less Access), Zentrale Motor (nur ohne Keyless
Access), Zentrale Automatikgetriebe (nur ohne
Keyless Access), Hebel Automatikgetriebe (nur
ohne Keyless Access), Zentrale ESP (nur ohne
Keyless Access), Zentrale Anhängerkupplung
(nur ohne Keyless Access), elektrische Servolen-
kung (nur ohne Keyless Access)
10Fensterheber hinten links
11Scheinwerferreinigungsanlage
12Anzeigeeinheit Radio/Navigation
13Taxi-Vorbereitung
Nr.Verbraucher
14
Steuerhebel unter dem Lenkrad, Schalter für die
Scheinwerfer, Antriebsverriegelung mit Zünd-
schlüssel (Automatikantrieb), Lichthupe, Steuer-
gerät SmartGate, Regen-/Lichtsensor, Rückfahr-
kamera
15Steuergerät Klimaanlage, Wählhebel automati-
sches Getriebe, Diagnoseverbindung
16Kombiinstrument
17Alarmanlage, Hupe
22Scheibenwaschanlage der Frontscheibe (ohne
Keyless Access)
23Beheizbare Vordersitze
24Lüfter Klimaanlage, Heizung, Steuergerät Klima-
anlage, Heizung
26Schalter für die Sitzheizung der Vordersitze
27Heckscheibenwischer
29Airbag
30
Elektrische Fensterheber, Schalter für das Rück-
fahrlicht, Steuergerät für die Klimaanlage, Steu-
ergerät für die Einparkhilfe, Außenspiegel,
Stromversorgung für mittleren Tastenbalken,
Stromversorgung für seitlichen Tastenbalken, In-
nenspiegel
31
Kraftstoffpumpe, Steuergerät für Kühlergebläse,
Geschwindigkeitsregelanlage, Relaisspule für
die Waschanlage der Frontscheibe und der Heck-
scheibe, Schalter für Scheinwerfer
Nr.Verbraucher
32Diagnoseanschluss, Leuchtweitenregulierung,
Steuerhebel unter dem Lenkrad, Regler Ambien-
tebeleuchtung
33Relaisspule Anlasser, Kupplungspedalschalter
34Beheizbare Scheibenwaschdüsen Frontscheibe
36USB-Ladedose
37Radar
39Elektrischer Zuheizer
41Heckscheibenheizung
42Elektrischer Fensterheber - Beifahrerseite
43Anhängevorrichtung - Steckerkontakt
4412V-Anschluss im Fahrzeuginnenraum, 12V-An-
schluss im Gepäckraum
45Fensterheber hinten rechts
46Frontscheibenwaschanlage, Bedienhebel unter
dem Lenkrad
47Anhängevorrichtung - Steckerkontakt
48Anhängevorrichtung - Licht rechts
49Steuergerät Kraftstoffpumpe
50Radio
51Heizung für Außenspiegel
52Keyless Access
53Lenkersperre (Keyless Access)»
87
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

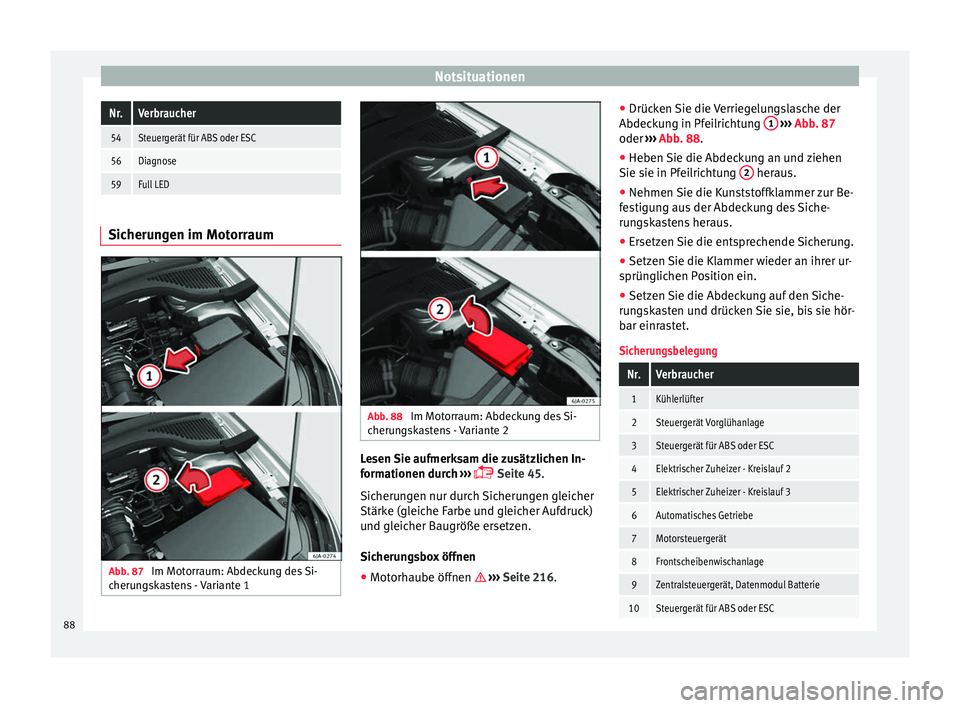

NotsituationenNr.Verbraucher
54Steuergerät für ABS oder ESC
56Diagnose
59Full LED
Sicherungen im Motorraum
Abb. 87
Im Motorraum: Abdeckung des Si-
c heru
n

gskastens - Variante 1 Abb. 88
Im Motorraum: Abdeckung des Si-
c heru
n

gskastens - Variante 2 Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 45.
Sicherungen nur durch Sicherungen gleicher
Stärke (gleiche Farbe und gleicher Aufdruck)
und gleicher Baugröße ersetzen.
Sicherungsbox öffnen
● Motorhaube öffnen  ›››
Seite 216. ●
Drücken
Sie die Verriegelungslasche der
Abdeckung in Pfeilrichtung 1
› ››
Abb
. 87
oder ›
›› Abb. 88.
● Heben Sie die Abdeckung an und ziehen
Sie sie in Pfei
lrichtung 2 heraus.
● Nehmen Sie die Kunststoffklammer zur Be-
f e
s

tigung aus der Abdeckung des Siche-
rungskastens heraus.
● Ersetzen Sie die entsprechende Sicherung.
● Setzen Sie die Klammer wieder an ihrer ur-
sprünglic
hen Position ein.
● Setzen Sie die Abdeckung auf den Siche-
rung
skasten und drücken Sie sie, bis sie hör-
bar einrastet.
Sicherungsbelegung
Nr.Verbraucher
1Kühlerlüfter
2Steuergerät Vorglühanlage
3Steuergerät für ABS oder ESC
4Elektrischer Zuheizer - Kreislauf 2
5Elektrischer Zuheizer - Kreislauf 3
6Automatisches Getriebe
7Motorsteuergerät
8Frontscheibenwischanlage
9Zentralsteuergerät, Datenmodul Batterie
10Steuergerät für ABS oder ESC 88

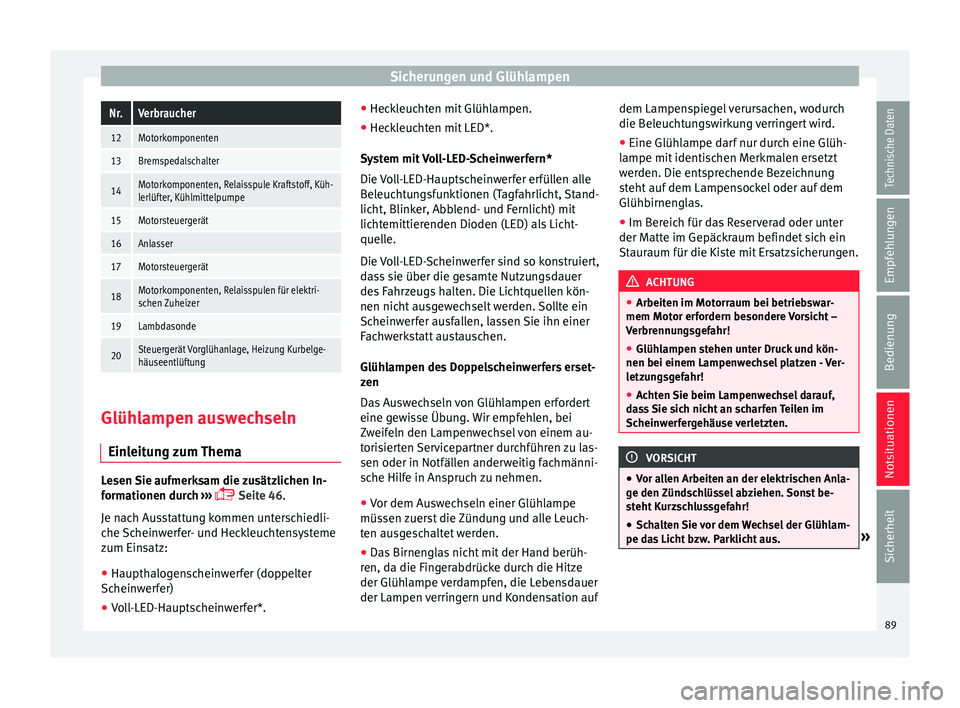

Sicherungen und GlühlampenNr.Verbraucher
12Motorkomponenten
13Bremspedalschalter
14Motorkomponenten, Relaisspule Kraftstoff, Küh-
lerlüfter, Kühlmittelpumpe
15Motorsteuergerät
16Anlasser
17Motorsteuergerät
18Motorkomponenten, Relaisspulen für elektri-
schen Zuheizer
19Lambdasonde
20Steuergerät Vorglühanlage, Heizung Kurbelge-
häuseentlüftung
Glühlampen auswechseln
Ein l
eit

ung zum Thema Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 46
.
Je nach Ausstattung kommen unterschiedli-
che Scheinwerfer- und Heckleuchtensysteme
zum Einsatz:
● Haupthalogenscheinwerfer (doppelter
Scheinw
erfer)
● Voll-LED-Hauptscheinwerfer*. ●
Heckl
euchten mit Glühlampen.
● Heckleuchten mit LED*.
Sys
tem mit Voll-LED-Scheinwerfern*
Die Voll-LED-Hauptscheinwerfer erfüllen alle
Beleuchtungsfunktionen (Tagfahrlicht, Stand-
licht, Blinker, Abblend- und Fernlicht) mit
lichtemittierenden Dioden (LED) als Licht-
quelle.
Die Voll-LED-Scheinwerfer sind so konstruiert,
dass sie über die gesamte Nutzungsdauer
des Fahrzeugs halten. Die Lichtquellen kön-
nen nicht ausgewechselt werden. Sollte ein
Scheinwerfer ausfallen, lassen Sie ihn einer
Fachwerkstatt austauschen.
Glühlampen des Doppelscheinwerfers erset-
zen
Das Auswechseln von Glühlampen erfordert
eine gewisse Übung. Wir empfehlen, bei
Zweifeln den Lampenwechsel von einem au-
torisierten Servicepartner durchführen zu las-
sen oder in Notfällen anderweitig fachmänni-
sche Hilfe in Anspruch zu nehmen.
● Vor dem Auswechseln einer Glühlampe
müssen z
uerst die Zündung und alle Leuch-
ten ausgeschaltet werden.
● Das Birnenglas nicht mit der Hand berüh-
ren, da die Fin
gerabdrücke durch die Hitze
der Glühlampe verdampfen, die Lebensdauer
der Lampen verringern und Kondensation auf dem Lampenspiegel verursachen, wodurch
die Beleuc

htungswirkung verringert wird.
● Eine Glühlampe darf nur durch eine Glüh-
lampe mit identi
schen Merkmalen ersetzt
werden. Die entsprechende Bezeichnung
steht auf dem Lampensockel oder auf dem
Glühbirnenglas.
● Im Bereich für das Reserverad oder unter
der Matte im Gepäc
kraum befindet sich ein
Stauraum für die Kiste mit Ersatzsicherungen. ACHTUNG
● Arbeiten im Mot orr

aum bei betriebswar-
mem Motor erfordern besondere Vorsicht –
Verbrennungsgefahr!
● Glühlampen stehen unter Druck und kön-
nen bei einem Lampenwec
hsel platzen - Ver-
letzungsgefahr!
● Achten Sie beim Lampenwechsel darauf,
das
s Sie sich nicht an scharfen Teilen im
Scheinwerfergehäuse verletzten. VORSICHT
● Vor a l

len Arbeiten an der elektrischen Anla-
ge den Zündschlüssel abziehen. Sonst be-
steht Kurzschlussgefahr!
● Schalten Sie vor dem Wechsel der Glühlam-
pe das
Licht bzw. Parklicht aus. » 89
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

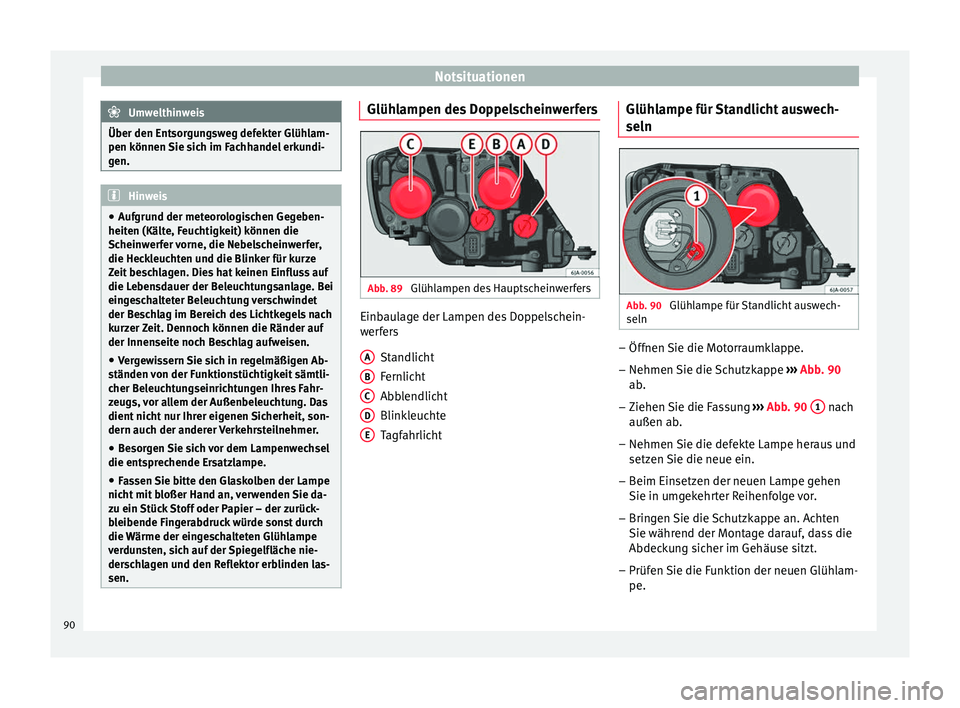

Umwelthinweis
Über den Entsorgungsweg defekter Glühlam-
pen können Sie s
ich im Fachhandel erkundi-
gen. Hinweis
● Aufgru nd der met

eorologischen Gegeben-
heiten (Kälte, Feuchtigkeit) können die
Scheinwerfer vorne, die Nebelscheinwerfer,
die Heckleuchten und die Blinker für kurze
Zeit beschlagen. Dies hat keinen Einfluss auf
die Lebensdauer der Beleuchtungsanlage. Bei
eingeschalteter Beleuchtung verschwindet
der Beschlag im Bereich des Lichtkegels nach
kurzer Zeit. Dennoch können die Ränder auf
der Innenseite noch Beschlag aufweisen.
● Vergewissern Sie sich in regelmäßigen Ab-
ständen v
on der Funktionstüchtigkeit sämtli-
cher Beleuchtungseinrichtungen Ihres Fahr-
zeugs, vor allem der Außenbeleuchtung. Das
dient nicht nur Ihrer eigenen Sicherheit, son-
dern auch der anderer Verkehrsteilnehmer.
● Besorgen Sie sich vor dem Lampenwechsel
die entspr
echende Ersatzlampe.
● Fassen Sie bitte den Glaskolben der Lampe
nicht mit
bloßer Hand an, verwenden Sie da-
zu ein Stück Stoff oder Papier – der zurück-
bleibende Fingerabdruck würde sonst durch
die Wärme der eingeschalteten Glühlampe
verdunsten, sich auf der Spiegelfläche nie-
derschlagen und den Reflektor erblinden las-
sen. Glühlampen des Doppelscheinwerfers
Abb. 89
Glühlampen des Hauptscheinwerfers Einbaulage der Lampen des Doppelschein-
w
er
f

ers
Standlicht
Fernlicht
Abblendlicht
Blinkleuchte
Tagfahrlicht
A B
C
D
E Glühlampe für Standlicht auswech-
seln
Abb. 90
Glühlampe für Standlicht auswech-
seln –
Öffnen Sie die Motorraumklappe.
– Nehmen Sie die Schutzkappe ››
›
Abb. 90
ab.
– Ziehen Sie die Fassung ›››
Abb. 90 1 nach
außen ab .
– Nehmen Sie die def
ekte Lampe heraus und
setzen Sie die neue ein.
– B

eim Einsetzen der neuen Lampe gehen
Sie in umgek
ehrter Reihenfolge vor.
– Bringen Sie die Schutzkappe an. Achten
Sie während der Montag

e darauf, dass die
Abdeckung sicher im Gehäuse sitzt.
– Prüfen Sie die Funktion der neuen Glühlam-
pe.
90

Sicherungen und Glühlampen

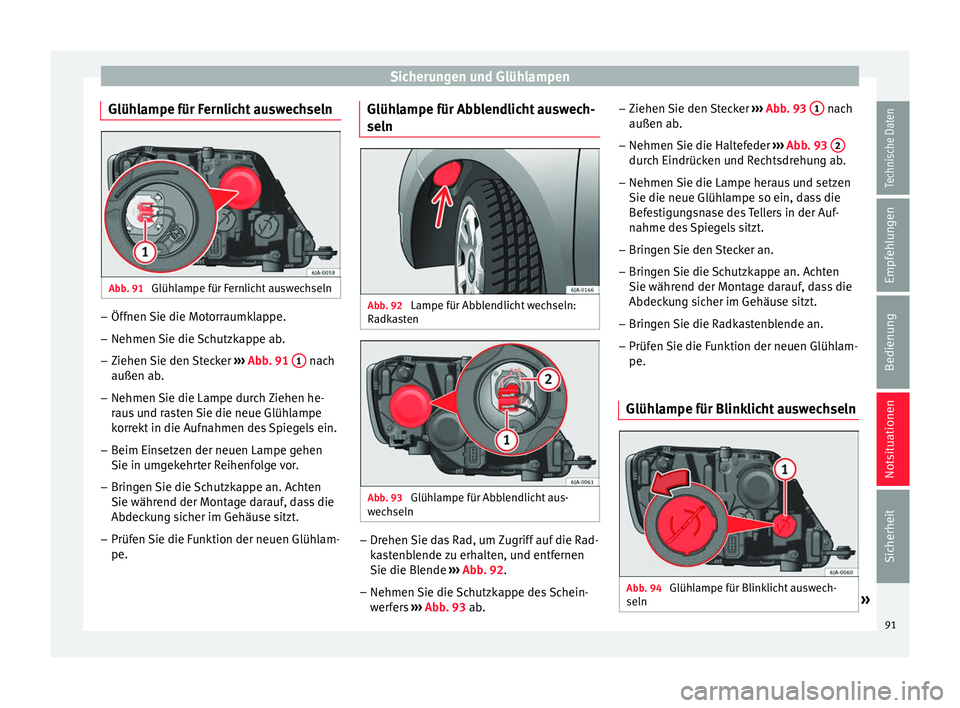

Glühlampe für Fernlicht auswechseln Abb. 91
Glühlampe für Fernlicht auswechseln –
Öffnen Sie die Motorraumklappe.
– Nehmen Sie die Schutzkappe ab.
– Ziehen Sie den Stecker ››
› Abb. 91 1 nach
außen ab .
– Nehmen Sie die Lampe dur
ch Ziehen he-
raus
und rasten Sie die neue Glühlampe
korrekt in die Aufnahmen des Spiegels ein.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgek

ehrter Reihenfolge vor.
– Bringen Sie die Schutzkappe an. Achten
Sie während der Montag

e darauf, dass die
Abdeckung sicher im Gehäuse sitzt.
– Prüfen Sie die Funktion der neuen Glühlam-
pe. Glühlampe für Abblendlicht auswech-
seln
Abb. 92
Lampe für Abblendlicht wechseln:
R a
dk

asten Abb. 93
Glühlampe für Abblendlicht aus-
w ec
hseln –
Drehen Sie das Rad, um Zugriff auf die Rad-
ka
s

tenblende zu erhalten, und entfernen
Sie die Blende ››› Abb. 92.
– Nehmen Sie die Schutzkappe des Schein-
werf

ers ››› Abb. 93 ab. –
Ziehen Sie den
Stecker ››› Abb. 93 1 nach
außen ab .
– Nehmen Sie die Halt
efeder ›››
Abb. 93 2 durch Eindrücken und Rechtsdrehung ab.
– Nehmen Sie die Lampe heraus und setzen
Sie die neue Glüh l
ampe so ein, d

ass die
Befestigungsnase des Tellers in der Auf-
nahme des Spiegels sitzt.
– Bringen Sie den Stecker an.
– Bringen Sie die Schutzkappe an. Achten
Sie während der Montag

e darauf, dass die
Abdeckung sicher im Gehäuse sitzt.
– Bringen Sie die Radkastenblende an.
– Prüfen Sie die Funktion der neuen Glühlam-
pe.
Glühlampe für Blinklicht auswechseln Abb. 94
Glühlampe für Blinklicht auswech-
seln » 91
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

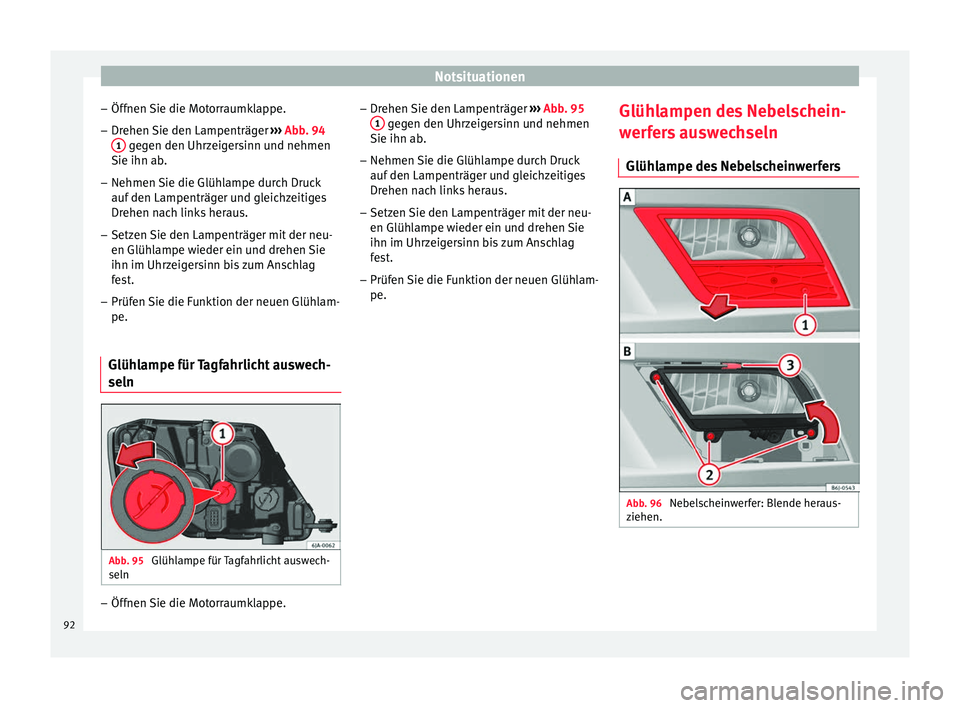

– Öff nen
Sie die Mot
orraumklappe.
– Drehen Sie den Lampenträger ›››
Abb. 94
1 gegen den Uhrzeigersinn und nehmen
Sie ihn ab .
– Nehmen Sie die Glüh
lampe durch Druck
auf den Lampenträger u
nd gleichzeitiges
Drehen nach links heraus.
– Setzen Sie den Lampenträger mit der neu-
en Glühlampe w

ieder ein und drehen Sie
ihn im Uhrzeigersinn bis zum Anschlag
fest.
– Prüfen Sie die Funktion der neuen Glühlam-
pe.
Glühlampe für Tagfahrlicht auswech-
seln Abb. 95
Glühlampe für Tagfahrlicht auswech-
seln –
Öffnen Sie die Motorraumklappe. –
Dr ehen
Sie den Lampenträg

er ››› Abb. 95
1 gegen den Uhrzeigersinn und nehmen
Sie ihn ab .
– Nehmen Sie die Glüh
lampe durch Druck
auf den Lampenträger u
nd gleichzeitiges
Drehen nach links heraus.
– Setzen Sie den Lampenträger mit der neu-
en Glühlampe w

ieder ein und drehen Sie
ihn im Uhrzeigersinn bis zum Anschlag
fest.
– Prüfen Sie die Funktion der neuen Glühlam-
pe. Glühlampen des Nebelschein-
werf

ers auswechseln
Glühlampe des Nebelscheinwerfers Abb. 96
Nebelscheinwerfer: Blende heraus-
z iehen. 92

Sicherungen und Glühlampen

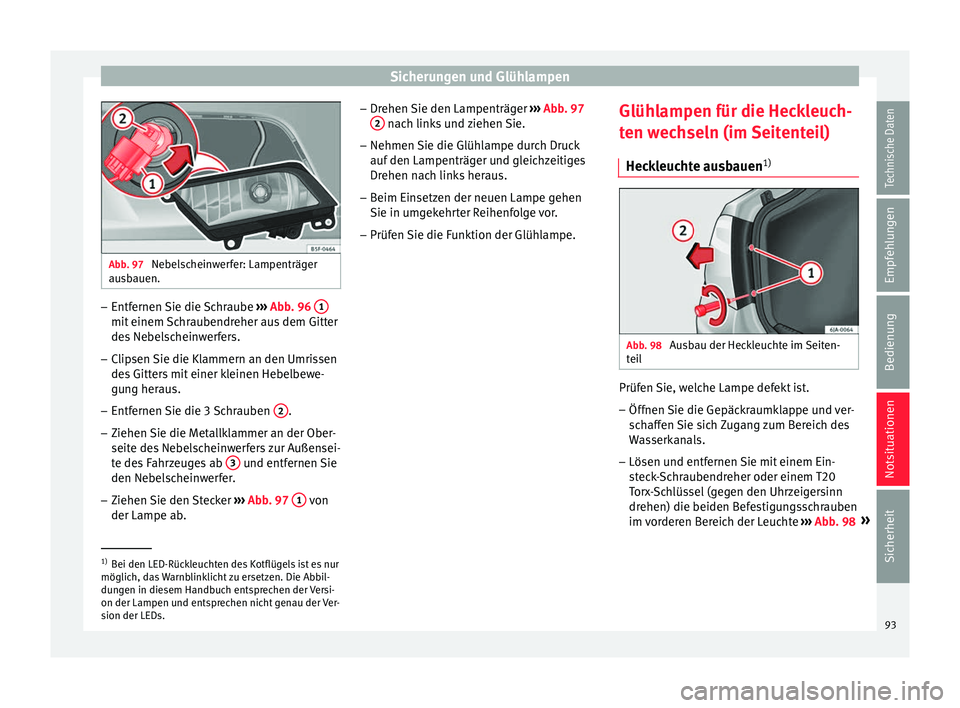

Abb. 97
Nebelscheinwerfer: Lampenträger
aus b
auen. –
Entfernen Sie die Schraube ››
›
Abb. 96 1 mit einem Schraubendreher aus dem Gitter
de
s
Ne
belscheinwerfers.
– Clipsen Sie die Klammern an den Umrissen
des Gitt

ers mit einer kleinen Hebelbewe-
gung heraus.
– Entfernen Sie die 3 Schrauben 2 .
– Ziehen Sie die Metallklammer an der Ober-
seit e de
s

Nebelscheinwerfers zur Außensei-
te des Fahrzeuges ab 3 und entfernen Sie
den Ne bel
s

cheinwerfer.
– Ziehen Sie den Stecker ›››
Abb. 97 1 von
der Lampe ab . –
Drehen Sie den Lampenträg

er ››› Abb. 97
2 nach links und ziehen Sie.
– Nehmen Sie die Glühlampe durch Druck
auf den Lampenträg
er u

nd gleichzeitiges
Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgek

ehrter Reihenfolge vor.
– Prüfen Sie die Funktion der Glühlampe. Glühlampen für die Heckleuch-
ten wec

hseln (im Seitenteil)
Heckleuchte ausbauen 1) Abb. 98
Ausbau der Heckleuchte im Seiten-
t ei
l Prüfen Sie, welche Lampe defekt ist.
– Öffnen Sie die Gepäckraumklappe und ver-
sc
h

affen Sie sich Zugang zum Bereich des
Wasserkanals.
– Lösen und entfernen Sie mit einem Ein-
stec

k-Schraubendreher oder einem T20
Torx-Schlüssel (gegen den Uhrzeigersinn
drehen) die beiden Befestigungsschrauben
im vorderen Bereich der Leuchte ›››
Abb. 98 » 1)
Bei den LED-Rückleuchten des Kotflügels ist es nur
möglich, d a

s Warnblinklicht zu ersetzen. Die Abbil-
dungen in diesem Handbuch entsprechen der Versi-
on der Lampen und entsprechen nicht genau der Ver-
sion der LEDs. 93
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

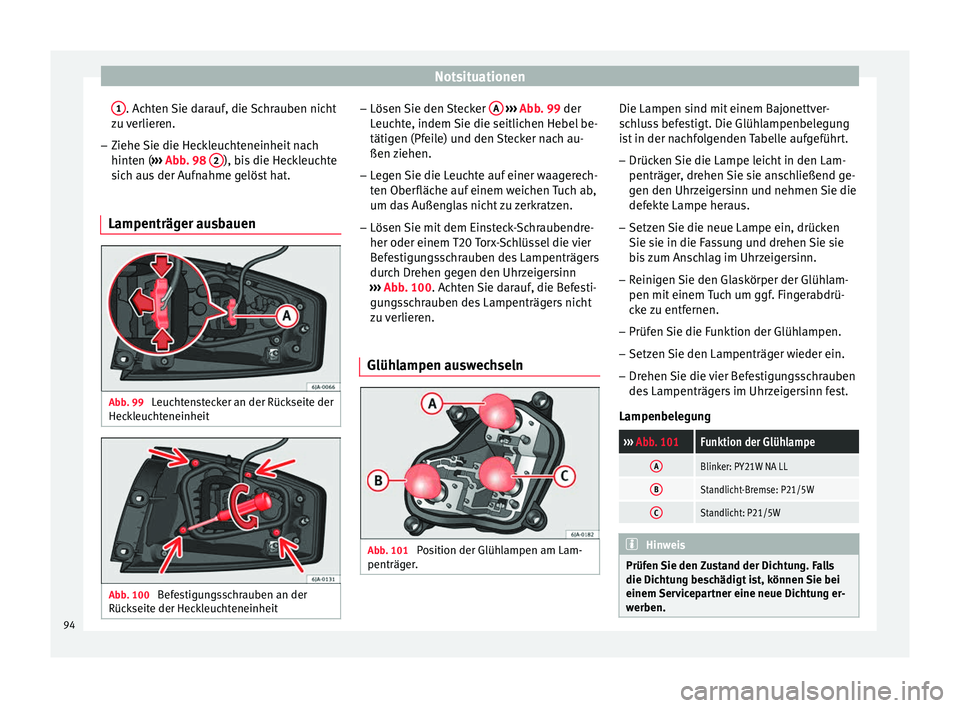

1 . Achten Sie darauf, die Schrauben nicht
z u
v
erlieren.
– Ziehe Sie die Heckleuchteneinheit nach
hinten ( ››

› Abb. 98 2 ), bis die Heckleuchte
s ic
h au
s der Aufnahme gelöst hat.
Lampenträger ausbauen Abb. 99
Leuchtenstecker an der Rückseite der
Hec k
l

euchteneinheit Abb. 100
Befestigungsschrauben an der
Rüc k
seit

e der Heckleuchteneinheit –
Lösen
Sie den

Stecker A
› ››
Abb
. 99 der
L
euchte, indem Sie die seitlichen Hebel be-
tätigen (Pfeile) und den Stecker nach au-
ßen ziehen.
– Legen Sie die Leuchte auf einer waagerech-
ten Ober

fläche auf einem weichen Tuch ab,
um das Außenglas nicht zu zerkratzen.
– Lösen Sie mit dem Einsteck-Schraubendre-
her oder einem T20 T

orx-Schlüssel die vier
Befestigungsschrauben des Lampenträgers
durch Drehen gegen den Uhrzeigersinn
››› Abb. 100. Achten Sie darauf, die Befesti-
gungsschrauben des Lampenträgers nicht
zu verlieren.
Glühlampen auswechseln Abb. 101
Position der Glühlampen am Lam-
penträg er
. Die Lampen sind mit einem Bajonettver-
s
c
h

luss befestigt. Die Glühlampenbelegung
ist in der nachfolgenden Tabelle aufgeführt.
– Drücken Sie die Lampe leicht in den Lam-
penträger, dr

ehen Sie sie anschließend ge-
gen den Uhrzeigersinn und nehmen Sie die
defekte Lampe heraus.
– Setzen Sie die neue Lampe ein, drücken
Sie sie in die Fa

ssung und drehen Sie sie
bis zum Anschlag im Uhrzeigersinn.
– Reinigen Sie den Glaskörper der Glühlam-
pen mit einem T

uch um ggf. Fingerabdrü-
cke zu entfernen.
– Prüfen Sie die Funktion der Glühlampen.
– Setzen Sie den Lampenträger wieder ein.
– Drehen Sie die vier Befestigungsschrauben
des Lampenträg

ers im Uhrzeigersinn fest.
Lampenbelegung
››› Abb. 101Funktion der Glühlampe
ABlinker: PY21W NA LL
BStandlicht-Bremse: P21/5W
CStandlicht: P21/5W Hinweis
Prüfen Sie den Zustand der Dichtung. Falls
die Dicht u

ng beschädigt ist, können Sie bei
einem Servicepartner eine neue Dichtung er-
werben. 94
