2017 Seat Alhambra Manuale del proprietario (in Italian)

Fusibili e lampadine

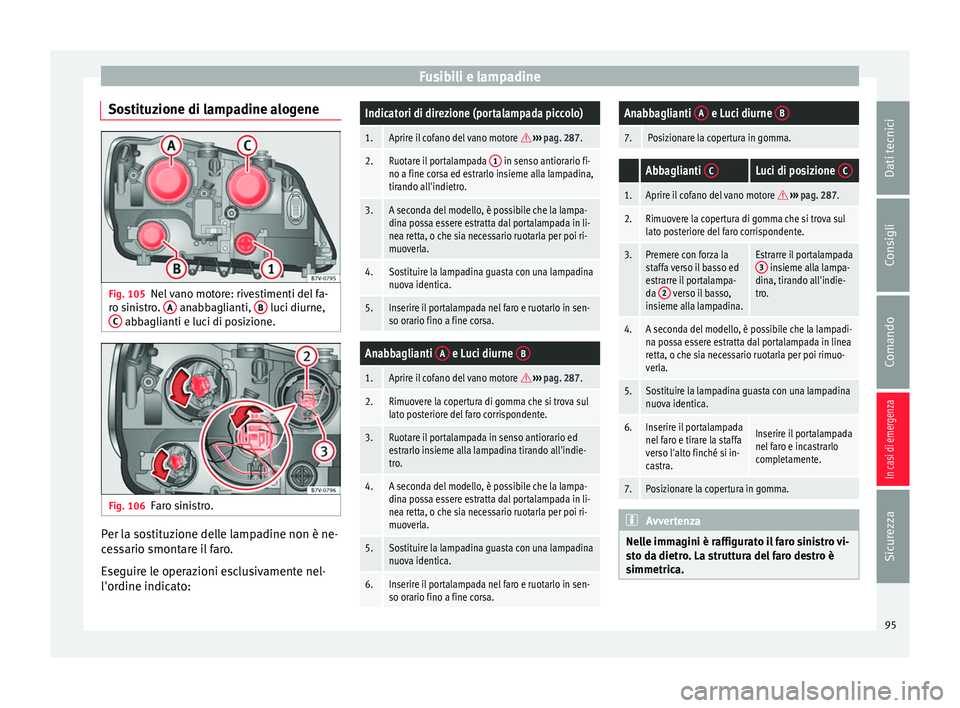

Sostituzione di lampadine alogene Fig. 105
Nel vano motore: rivestimenti del fa-
r o s
ini
stro. A anabbaglianti,
B luci diurne,
C abbaglianti e luci di posizione.
Fig. 106
Faro sinistro. Per la sostituzione delle lampadine non è ne-
c
e
s

sario smontare il faro.
Eseguire le operazioni esclusivamente nel-
l'ordine indicato:
Indicatori di direzione (portalampada piccolo)
1.Aprire il cofano del vano motore  ››› pag. 287.
2.Ruotare il portalampada 1 in senso antiorario fi-
no a fine corsa ed estrarlo insieme alla lampadina,
tirando all'indietro.
3.A seconda del modello, è possibile che la lampa-
dina possa essere estratta dal portalampada in li-
nea retta, o che sia necessario ruotarla per poi ri-
muoverla.
4.Sostituire la lampadina guasta con una lampadina
nuova identica.
5.Inserire il portalampada nel faro e ruotarlo in sen-
so orario fino a fine corsa.
Anabbaglianti A e Luci diurne B
1.Aprire il cofano del vano motore 
››› pag. 287.
2.Rimuovere la copertura di gomma che si trova sul
lato posteriore del faro corrispondente.
3.Ruotare il portalampada in senso antiorario ed
estrarlo insieme alla lampadina tirando all'indie-
tro.
4.A seconda del modello, è possibile che la lampa-
dina possa essere estratta dal portalampada in li-
nea retta, o che sia necessario ruotarla per poi ri-
muoverla.
5.Sostituire la lampadina guasta con una lampadina
nuova identica.
6.Inserire il portalampada nel faro e ruotarlo in sen-
so orario fino a fine corsa.
Anabbaglianti A e Luci diurne B
7.Posizionare la copertura in gomma.
Abbaglianti CLuci di posizione C
1.Aprire il cofano del vano motore 
››› pag. 287.
2.Rimuovere la copertura di gomma che si trova sul
lato posteriore del faro corrispondente.
3.Premere con forza la
staffa verso il basso ed
estrarre il portalampa-
da 2
verso il basso,
insieme alla lampadina.
Estrarre il portalampada 3 insieme alla lampa-
dina, tirando all'indie-
tro.
4.A seconda del modello, è possibile che la lampadi-
na possa essere estratta dal portalampada in linea
retta, o che sia necessario ruotarla per poi rimuo-
verla.
5.Sostituire la lampadina guasta con una lampadina
nuova identica.
6.Inserire il portalampada
nel faro e tirare la staffa
verso l'alto finché si in-
castra.Inserire il portalampada
nel faro e incastrarlo
completamente.
7.Posizionare la copertura in gomma. Avvertenza
Nelle immagini è raffigurato il faro sinistro vi-
st o d

a dietro. La struttura del faro destro è
simmetrica. 95
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

In casi di emergenza

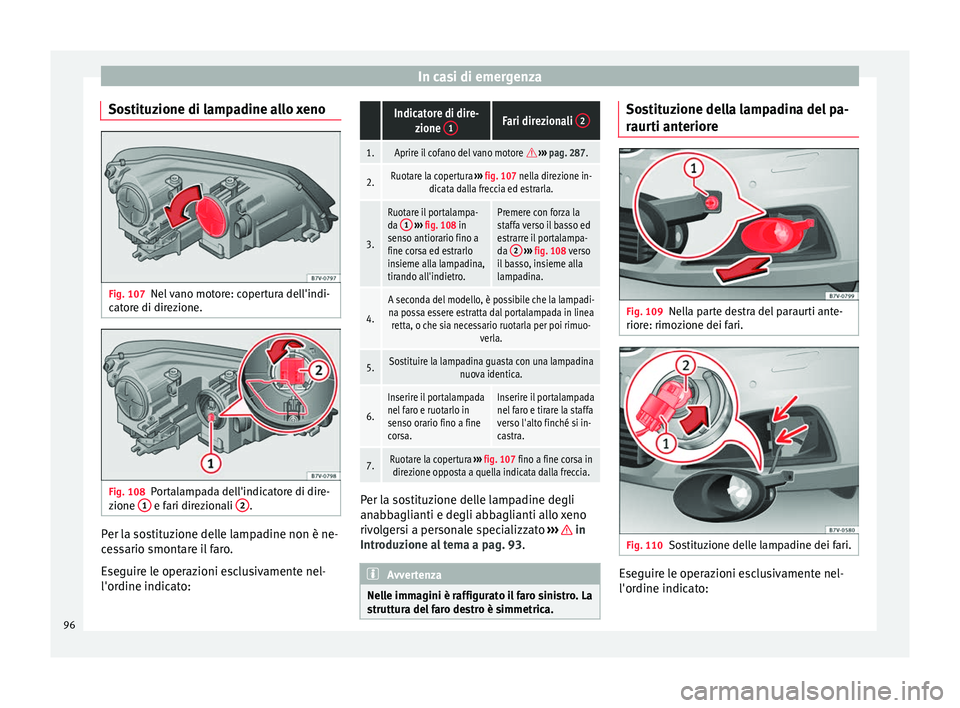

Sostituzione di lampadine allo xeno Fig. 107
Nel vano motore: copertura dell'indi-
c at
or
e di direzione. Fig. 108
Portalampada dell'indicatore di dire-
z ione 1 e fari direzionali
2 .
Per la sostituzione delle lampadine non è ne-
c
e
s

sario smontare il faro.
Eseguire le operazioni esclusivamente nel-
l'ordine indicato:
Indicatore di dire- zione 1Fari direzionali 2
1.Aprire il cofano del vano motore 
››› pag. 287.
2.Ruotare la copertura ››› fig. 107 nella direzione in-
dicata dalla freccia ed estrarla.
3.
Ruotare il portalampa-
da 1
››› fig. 108 in
senso antiorario fino a
fine corsa ed estrarlo
insieme alla lampadina,
tirando all'indietro.Premere con forza la
staffa verso il basso ed
estrarre il portalampa-
da 2

››› fig. 108 verso
il basso, insieme alla
lampadina.
4.
A seconda del modello, è possibile che la lampadi- na possa essere estratta dal portalampada in linea retta, o che sia necessario ruotarla per poi rimuo- verla.
5.Sostituire la lampadina guasta con una lampadinanuova identica.
6.
Inserire il portalampada
nel faro e ruotarlo in
senso orario fino a fine
corsa.Inserire il portalampada
nel faro e tirare la staffa
verso l'alto finché si in-
castra.
7.Ruotare la copertura ››› fig. 107 fino a fine corsa in
direzione opposta a quella indicata dalla freccia. Per la sostituzione delle lampadine degli
an
abb
agli

anti e degli abbaglianti allo xeno
rivolgersi a personale specializzato ››› in
Intr oduz
ione a

l tema a pag. 93. Avvertenza
Nelle immagini è raffigurato il faro sinistro. La
strutt ur

a del faro destro è simmetrica. Sostituzione della lampadina del pa-
r
aur
ti ant

eriore Fig. 109
Nella parte destra del paraurti ante-
rior e: rimo
z

ione dei fari. Fig. 110
Sostituzione delle lampadine dei fari. Eseguire le operazioni esclusivamente nel-
l'or
dine indic
at

o:
96

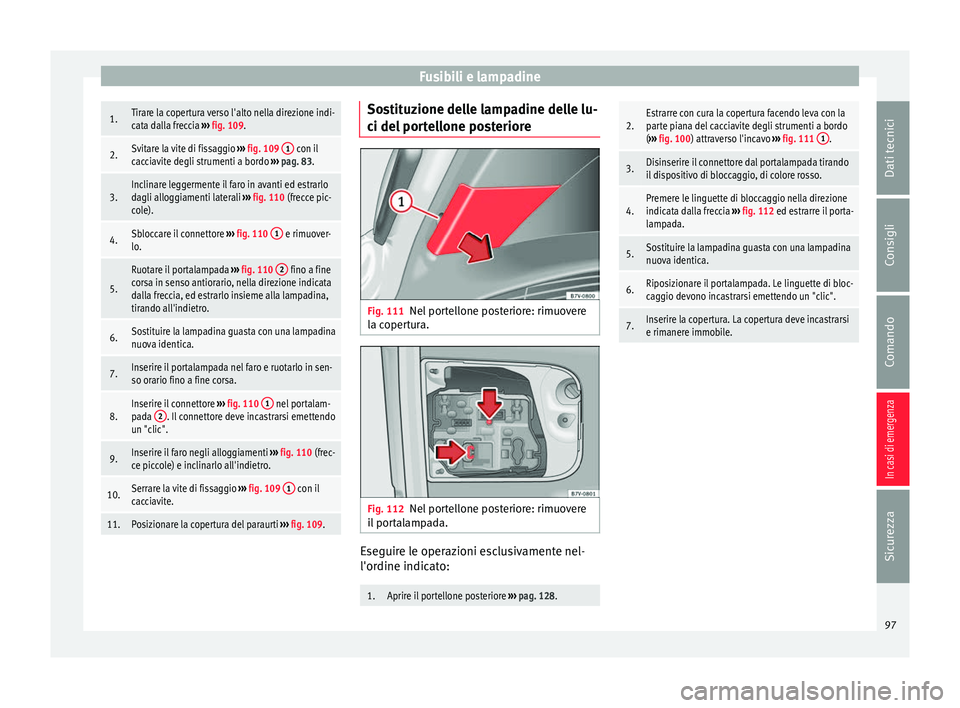

Fusibili e lampadine1.Tirare la copertura verso l'alto nella direzione indi-
cata dalla freccia
››› fig. 109.
2.Svitare la vite di fissaggio ››› fig. 109 1 con il
cacciavite degli strumenti a bordo ››› pag. 83.
3.Inclinare leggermente il faro in avanti ed estrarlo
dagli alloggiamenti laterali ››› fig. 110 (frecce pic-
cole).
4.Sbloccare il connettore ››› fig. 110 1 e rimuover-
lo.
5.
Ruotare il portalampada ››› fig. 110 2 fino a fine
corsa in senso antiorario, nella direzione indicata
dalla freccia, ed estrarlo insieme alla lampadina,
tirando all'indietro.
6.Sostituire la lampadina guasta con una lampadina
nuova identica.
7.Inserire il portalampada nel faro e ruotarlo in sen-
so orario fino a fine corsa.
8.Inserire il connettore ››› fig. 110 1 nel portalam-
pada 2. Il connettore deve incastrarsi emettendo
un "clic".
9.Inserire il faro negli alloggiamenti ››› fig. 110 (frec-
ce piccole) e inclinarlo all'indietro.
10.Serrare la vite di fissaggio ››› fig. 109 1 con il
cacciavite.
11.Posizionare la copertura del paraurti ››› fig. 109. Sostituzione delle lampadine delle lu-
c
i del
por

tellone posteriore Fig. 111
Nel portellone posteriore: rimuovere
l a c
oper

tura. Fig. 112
Nel portellone posteriore: rimuovere
i l
por

talampada. Eseguire le operazioni esclusivamente nel-
l'or
dine indic
at

o:
1.Aprire il portellone posteriore ››› pag. 128.
2.Estrarre con cura la copertura facendo leva con la
parte piana del cacciavite degli strumenti a bordo
(››› fig. 100) attraverso l'incavo ››› fig. 111 1
.
3.Disinserire il connettore dal portalampada tirando
il dispositivo di bloccaggio, di colore rosso.
4.Premere le linguette di bloccaggio nella direzione
indicata dalla freccia
››› fig. 112 ed estrarre il porta-
lampada.
5.Sostituire la lampadina guasta con una lampadina
nuova identica.
6.Riposizionare il portalampada. Le linguette di bloc-
caggio devono incastrarsi emettendo un "clic".
7.Inserire la copertura. La copertura deve incastrarsi
e rimanere immobile. 97
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

In casi di emergenza

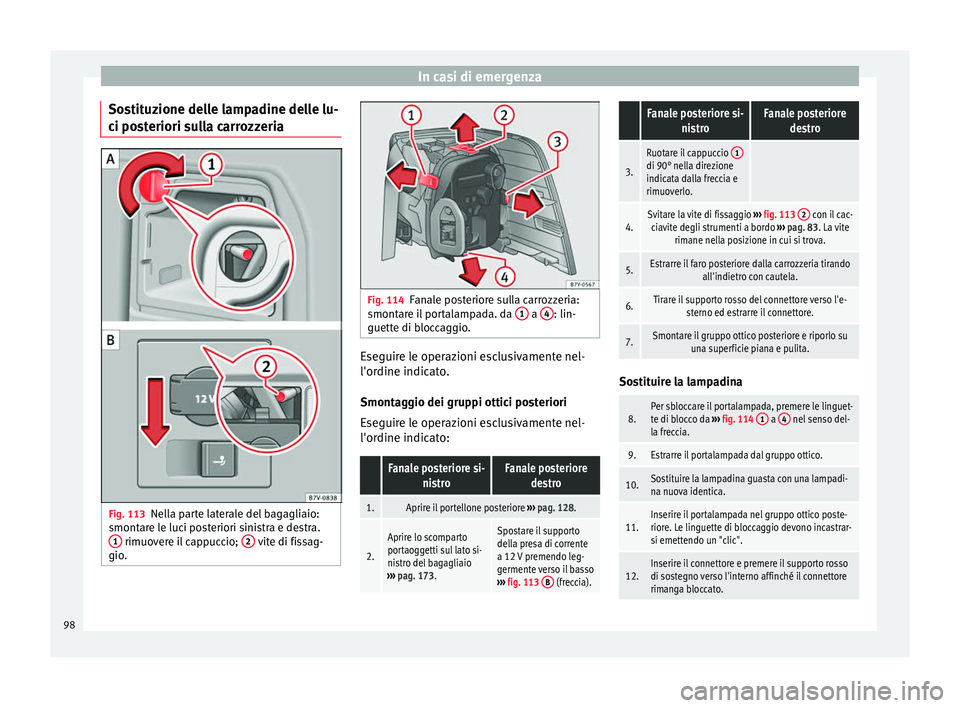

Sostituzione delle lampadine delle lu-
c i po
s
teriori sulla carrozzeria Fig. 113
Nella parte laterale del bagagliaio:
smont ar
e l

e luci posteriori sinistra e destra.
1 rimuovere il cappuccio;
2 vite di fissag-
gio . Fig. 114
Fanale posteriore sulla carrozzeria:
smont ar
e i

l portalampada. da 1 a
4 : lin-
guett e di b
loc
caggio. Eseguire le operazioni esclusivamente nel-
l'or
dine indic
at

o.
Smontaggio dei gruppi ottici posteriori
Eseguire le operazioni esclusivamente nel-
l'ordine indicato:
Fanale posteriore si- nistroFanale posterioredestro
1.Aprire il portellone posteriore ››› pag. 128.
2.
Aprire lo scomparto
portaoggetti sul lato si-
nistro del bagagliaio
››› pag. 173.Spostare il supporto
della presa di corrente
a 12 V premendo leg-
germente verso il basso
››› fig. 113 B
(freccia).
Fanale posteriore si-
nistroFanale posterioredestro
3.
Ruotare il cappuccio 1di 90° nella direzione
indicata dalla freccia e
rimuoverlo.
4.Svitare la vite di fissaggio
››› fig. 113 2 con il cac-
ciavite degli strumenti a bordo ››› pag. 83. La vite
rimane nella posizione in cui si trova.
5.Estrarre il faro posteriore dalla carrozzeria tirando all'indietro con cautela.
6.Tirare il supporto rosso del connettore verso l'e-sterno ed estrarre il connettore.
7.Smontare il gruppo ottico posteriore e riporlo su una superficie piana e pulita. Sostituire la lampadina
8.Per sbloccare il portalampada, premere le linguet-
te di blocco da
››› fig. 114 1 a 4 nel senso del-
la freccia.
9.Estrarre il portalampada dal gruppo ottico.
10.Sostituire la lampadina guasta con una lampadi-
na nuova identica.
11.Inserire il portalampada nel gruppo ottico poste-
riore. Le linguette di bloccaggio devono incastrar-
si emettendo un "clic".
12.Inserire il connettore e premere il supporto rosso
di sostegno verso l'interno affinché il connettore
rimanga bloccato. 98

Fusibili e lampadine

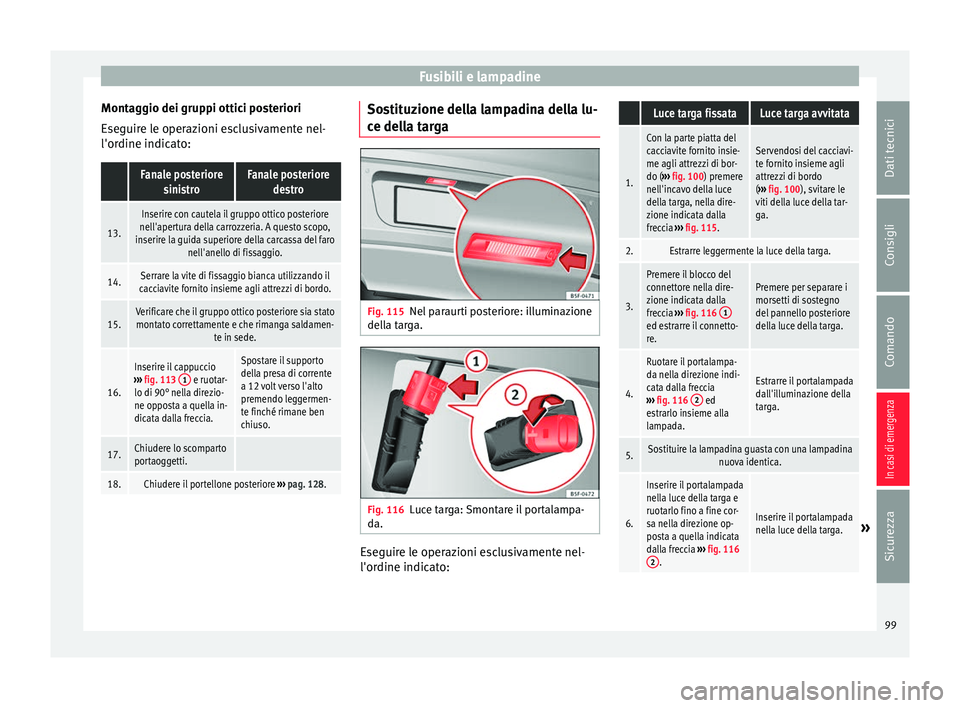

Montaggio dei gruppi ottici posteriori
E se
guir
e le operazioni esclusivamente nel-
l'ordine indicato:
Fanale posteriore sinistroFanale posteriore destro
13.
Inserire con cautela il gruppo ottico posteriore
nell'apertura della carrozzeria. A questo scopo,
inserire la guida superiore della carcassa del faro nell'anello di fissaggio.
14.Serrare la vite di fissaggio bianca utilizzando il
cacciavite fornito insieme agli attrezzi di bordo.
15.Verificare che il gruppo ottico posteriore sia stato montato correttamente e che rimanga saldamen- te in sede.
16.
Inserire il cappuccio
››› fig. 113 1 e ruotar-
lo di 90° nella direzio-
ne opposta a quella in-
dicata dalla freccia.
Spostare il supporto
della presa di corrente
a 12 volt verso l'alto
premendo leggermen-
te finché rimane ben
chiuso.
17.Chiudere lo scomparto
portaoggetti.
18.Chiudere il portellone posteriore ››› pag. 128. Sostituzione della lampadina della lu-
c
e del
l

a targa Fig. 115
Nel paraurti posteriore: illuminazione
del l
a t

arga. Fig. 116
Luce targa: Smontare il portalampa-
d a. Eseguire le operazioni esclusivamente nel-
l'or
dine indic
at

o:
Luce targa fissataLuce targa avvitata
1.
Con la parte piatta del
cacciavite fornito insie-
me agli attrezzi di bor-
do (››› fig. 100) premere
nell'incavo della luce
della targa, nella dire-
zione indicata dalla
freccia ››› fig. 115.Servendosi del cacciavi-
te fornito insieme agli
attrezzi di bordo
(››› fig. 100), svitare le
viti della luce della tar-
ga.
2.Estrarre leggermente la luce della targa.
3.
Premere il blocco del
connettore nella dire-
zione indicata dalla
freccia ››› fig. 116 1
ed estrarre il connetto-
re.
Premere per separare i
morsetti di sostegno
del pannello posteriore
della luce della targa.
4.
Ruotare il portalampa-
da nella direzione indi-
cata dalla freccia
››› fig. 116 2
ed
estrarlo insieme alla
lampada.
Estrarre il portalampada
dall'illuminazione della
targa.
5.Sostituire la lampadina guasta con una lampadina nuova identica.
6.
Inserire il portalampada
nella luce della targa e
ruotarlo fino a fine cor-
sa nella direzione op-
posta a quella indicata
dalla freccia ››› fig. 116
2
.
Inserire il portalampada
nella luce della targa.» 99
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

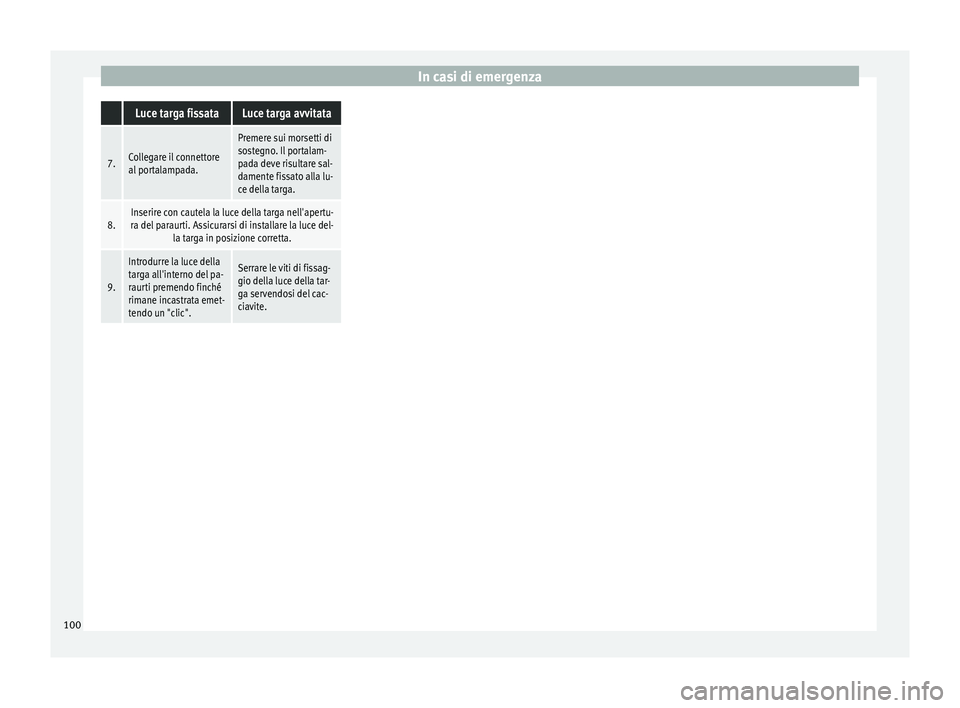

In casi di emergenza Luce targa fissataLuce targa avvitata
7.Collegare il connettore
al portalampada.
Premere sui morsetti di
sostegno. Il portalam-
pada deve risultare sal-
damente fissato alla lu-
ce della targa.
8.Inserire con cautela la luce della targa nell'apertu-
ra del paraurti. Assicurarsi di installare la luce del- la targa in posizione corretta.
9.
Introdurre la luce della
targa all'interno del pa-
raurti premendo finché
rimane incastrata emet-
tendo un "clic".Serrare le viti di fissag-
gio della luce della tar-
ga servendosi del cac-
ciavite.100

Comando

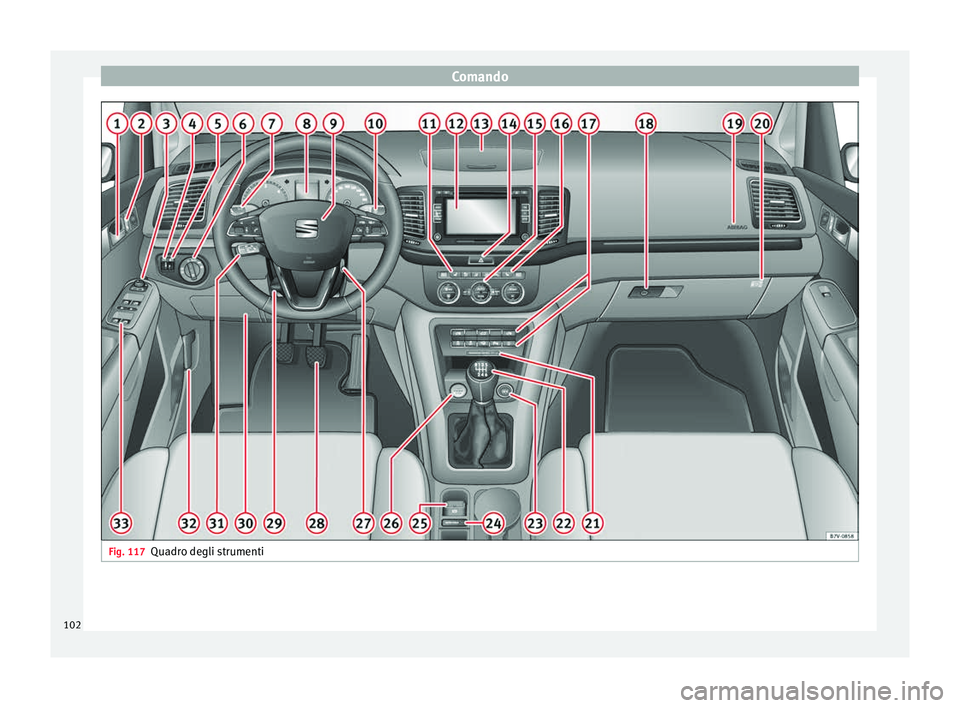

Fig. 117
Quadro degli strumenti102
