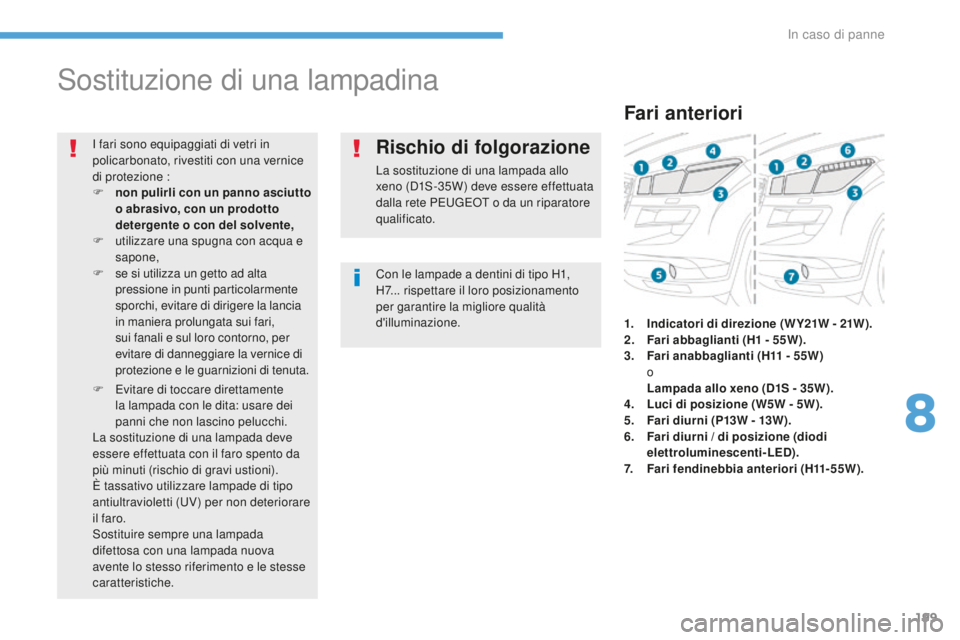

Sostituzione di una lampadina
Con le lampade a dentini di tipo H1,
H7... rispettare il loro posizionamento
per garantire la migliore qualità
d'illuminazione.
I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una vernice
di protezione :
F

no

n
pulirli con un panno asciutto
o abrasivo, con un prodotto
detergente o con del solvente,
F

u

tilizzare una spugna con acqua e
sapone,
F
s
e si utilizza un getto ad alta
pressione in punti particolarmente
sporchi, evitare di dirigere la lancia
in maniera prolungata sui fari,
sui fanali e sul loro contorno, per
evitare di danneggiare la vernice di
protezione e le guarnizioni di tenuta.
F

E

vitare di toccare direttamente
la lampada con le dita: usare dei
panni che non lascino pelucchi.
La sostituzione di una lampada deve
essere effettuata con il faro spento da
più minuti (rischio di gravi ustioni).
È tassativo utilizzare lampade di tipo
antiultravioletti (UV) per non deteriorare
il faro.
Sostituire sempre una lampada
difettosa con una lampada nuova
avente lo stesso riferimento e le stesse
caratteristiche.
Rischio di folgorazione
La sostituzione di una lampada allo
xeno (D1S-35W) deve essere effettuata
dalla rete PEUGEOT o da un riparatore
qualificato.
Fari anteriori
1. Indicatori di direzione ( W Y21W - 21W ).
2. F ari abbaglianti (H1 - 55W).
3.
F

ari anabbaglianti (H11 - 55W)


o
L

ampada allo xeno (D1S - 35W).
4.
L

uci di posizione (W5W - 5W).
5.
F

ari diurni (P13W - 13W ).
6.
F

ari diurni / di posizione (diodi
elettroluminescenti-LED).
7.
F

ari fendinebbia anteriori (H11-55W).
8
In caso di panne

200
4008_it_Chap08_En-cas-de panne_ed01-2016
Per accedere ai coperchi di protezione delle
lampade, procedere come segue:
F
S
ganciare i pernetti di tenuta A .
F

T
ogliere il coperchio B.

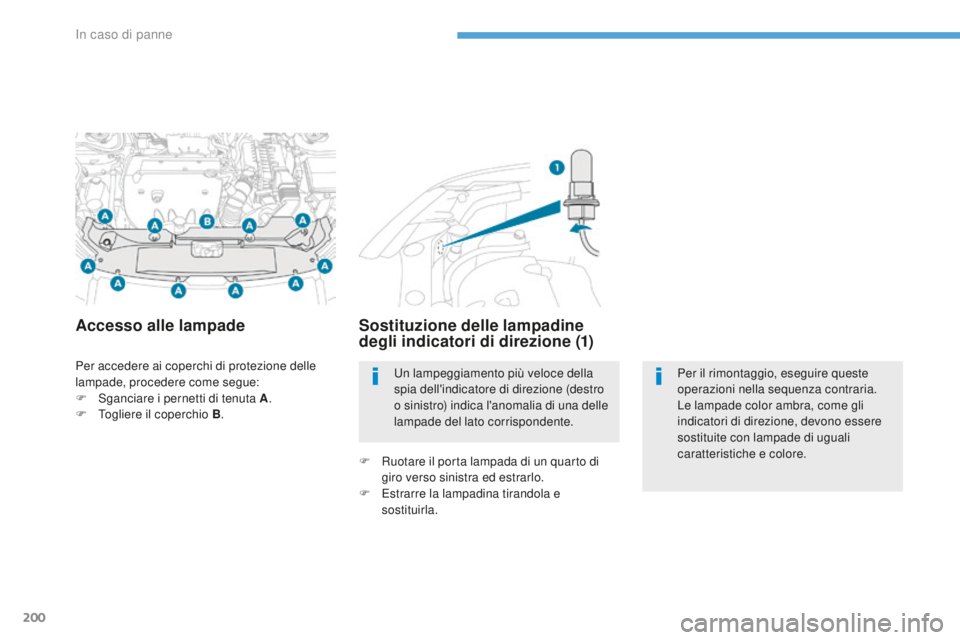

Accesso alle lampade Sostituzione delle lampadine
degli indicatori di direzione (1)
F Ruotare il porta lampada di un quarto di
giro verso sinistra ed estrarlo.
F

E
strarre la lampadina tirandola e
sostituirla. Un lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.
Per il rimontaggio, eseguire queste
operazioni nella sequenza contraria.
Le lampade color ambra, come gli
indicatori di direzione, devono essere
sostituite con lampade di uguali
caratteristiche e colore.
In caso di panne

201
4008_it_Chap08_En-cas-de panne_ed01-2016
Sostituzione delle lampadine
delle luci di posizione (4)
F Togliere il coperchio di protezione in plastica.
F

R
uotare il porta lampada verso sinistra e
rimuoverlo.
F

S
taccare la lampadina e il suo connettore
premendo il pernetto situato in basso.
F

S
ostituire la lampadina.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.

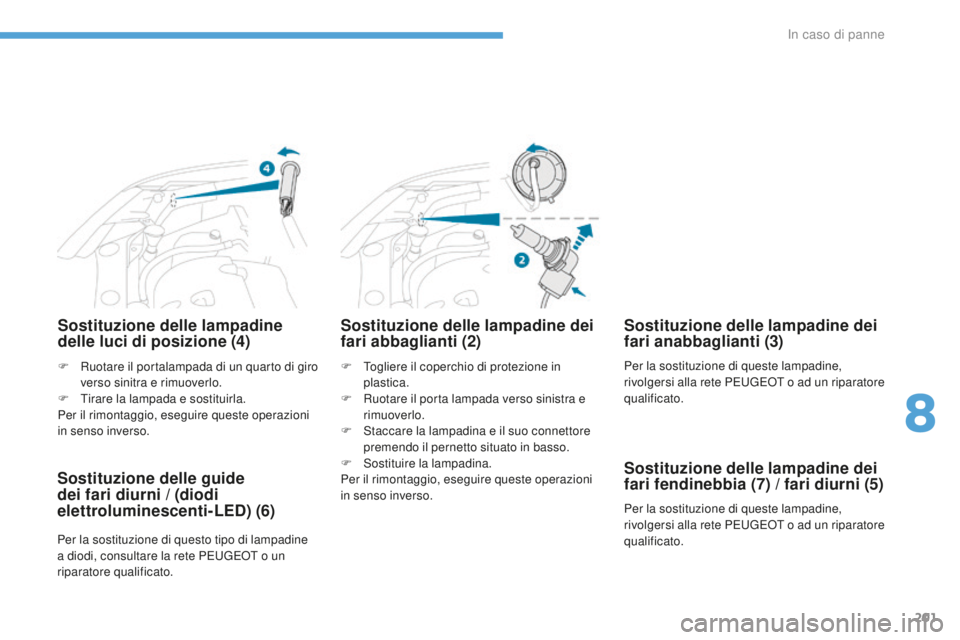

Sostituzione delle lampadine dei
fari abbaglianti (2)
F Ruotare il portalampada di un quarto di giro verso sinitra e rimuoverlo.
F

T
irare la lampada e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione delle guide
dei fari diurni / (diodi
elettroluminescenti-LED) (6)
Per la sostituzione di questo tipo di lampadine
a diodi, consultare la rete PEUGEOT o un
riparatore qualificato.
Sostituzione delle lampadine dei
fari anabbaglianti (3)
Per la sostituzione di queste lampadine,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Per la sostituzione di queste lampadine,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Sostituzione delle lampadine dei
fari fendinebbia (7) / fari diurni (5)
8
In caso di panne

202
4008_it_Chap08_En-cas-de panne_ed01-2016
F Spingere l'indicatore di direzione laterale all'indietro per aprirlo.
F S collegare il connettore dell'indicatore di direzione.
F

S
ostituire il gruppo indicatore di direzione laterale.
Per il rimontaggio, eseguire queste operazioni in senso inverso.
Per procurarsi il pezzo, contattare la rete PEUGEOT o un riparatore qualificato.
Sostituzione degli indicatori di direzione laterali
Faretti dei retrovisori esterni
Per la sostituzione del diodo elettroluminescente-LED, consultare la rete PEUGEOT o un riparatore
qualificato.
In caso di panne

203
4008_it_Chap08_En-cas-de panne_ed01-2016

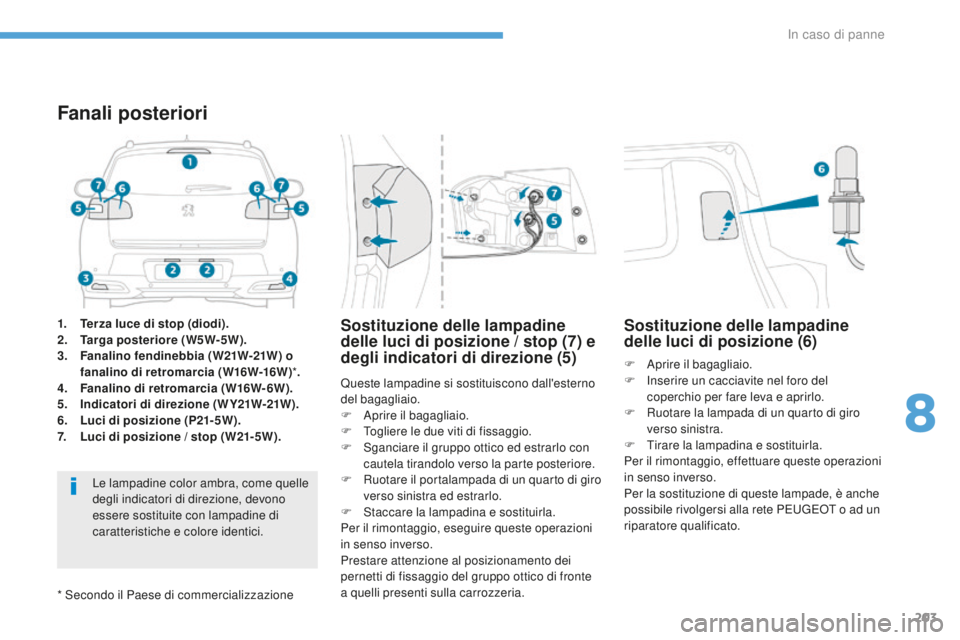

1. Terza luce di stop (diodi).
2. Targa posteriore (W5W-5W).
3.
F

analino fendinebbia (W21W-21W) o
fanalino di retromarcia (W16W-16W) *.
4.
F

analino di retromarcia (W16W-6W).
5.
I

ndicatori di direzione (WY21W-21W).
6.
L

uci di posizione (P21-5W).
7.
L

uci di posizione / stop (W21-5W).
Fanali posteriori
Le lampadine color ambra, come quelle
degli indicatori di direzione, devono
essere sostituite con lampadine di
caratteristiche e colore identici. Queste lampadine si sostituiscono dall'esterno
del bagagliaio.
F

A
prire il bagagliaio.
F
T
ogliere le due viti di fissaggio.
F
S
ganciare il gruppo ottico ed estrarlo con
cautela tirandolo verso la parte posteriore.
F R uotare il portalampada di un quarto di giro
verso sinistra ed estrarlo.
F

S
taccare la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Prestare attenzione al posizionamento dei
pernetti di fissaggio del gruppo ottico di fronte
a quelli presenti sulla carrozzeria.
Sostituzione delle lampadine
delle luci di posizione / stop (7) e
degli indicatori di direzione (5)
F Aprire il bagagliaio.
F I nserire un cacciavite nel foro del
coperchio per fare leva e aprirlo.
F

R
uotare la lampada di un quarto di giro
verso sinistra.
F

T
irare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Per la sostituzione di queste lampade, è anche
possibile rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Sostituzione delle lampadine
delle luci di posizione (6)
* Secondo il Paese di commercializzazione
8
In caso di panne

204
4008_it_Chap08_En-cas-de panne_ed01-2016
Sostituzione delle lampadine
delle luci della targa (2)
F Spingere la parte trasparente verso sinistra poi verso il basso.
F

R
uotare il portalampada di un quarto di giro
verso sinistra poi rimuoverlo.
F

E
strarre la lampada e sostituirla.
Per il rimontaggio, effettuare le operazioni in
senso inverso e premere la parte trasparente
per agganciarla.
Lampadina della terza luce di stop
(diodi elettroluminescenti - LED) (1)
Per la sostituzione di questo tipo di lampadina,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Sostituzione del fanalino
fendinebbia o del fanalino di
retromarcia (3)*
* Secondo il Paese di commercializzazione
Sostituzione della lampadina del
fanalino di retromarcia (4)
L'accesso è possibile facendo passare la mano
sotto al paraurti.
F

R
uotare di un quarto di giro il portalampada
ed estrarlo.
F

S
collegare il connettore della lampada.
F

S
taccare la lampada e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Per la sostituzione di questa lampada, è anche
possibile consultare la rete PEUGEOT o un
riparatore qualificato. Per la sostituzione di questa lampadina, è
possibile consultare la rete PEUGEOT o un
riparatore qualificato.
Si accede facendo passare la mano sotto al
paraurti.
F

R
uotare di un quarto di giro il portalampada
e rimuoverlo.
F

C
ollegare il connettore della lampadina.
F

R
imuovere la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
In caso di panne

205
4008_it_Chap08_En-cas-de panne_ed01-2016
Sostituzione di un fusibile
La pinzetta d'estrazione e i fusibili di ricambio
sono ubicati nella scatola dei fusibili del vano
motore.
Per accedervi :
F
A
prire il cofano.
Pe

r ulteriori informazioni sul Cofano
motore , leggere la rubrica corrispondente.
F

S
ganciare il coperchio e toglierlo.
F

E
strarre la pinzetta.
F

R
ichiudere accuratamente il coperchio per
garantire la tenuta della scatola dei fusibili.
Accesso agli attrezzi
Prima di sostituire un fusibile è necessario
conoscere la causa dell'anomalia e porvi
rimedio.
F

V
erificare che il contattore sia sulla
posizione " LOCK" o che la modalità del
veicolo sia " OFF".
F

In
dividuare il fusibile difettoso verificando
lo stato del filamento.
F

U
tilizzare l'apposita pinzetta per estrarre il
fusibile dal suo alloggiamento.
F

S
ostituire sempre il fusibile difettoso con
un fusibile di intensità equivalente.
F

V
erificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
super ficie e le tabelle seguenti.
Sostituzione di un fusibile
Buono Bruciato
PEUGEOT non si assume alcuna
responsabilità in caso di spese di
riparazione o di guasti derivanti
dall’installazione di accessori ausiliari
non forniti e non raccomandati da
PEUGEOT e non montati secondo
le prescrizioni, in particolare per gli
apparecchi il cui consumo supera i
10


milliampere.
Il circuito elettrico della vettura
è studiato per funzionare con le
apparecchiature di serie o in opzione.
Prima di installare altre apparecchiature
o accessori elettrici nel veicolo,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato. La sostituzione di un fusibile non
indicato nelle tabelle seguenti potrebbe
provocare un malfunzionamento
grave del veicolo. Rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
8
In caso di panne

206
4008_it_Chap08_En-cas-de panne_ed01-2016
Fusibili nel cruscotto
La scatola dei fusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F Sganciare il coperchio e toglierlo tirando verso di sé. Fusibile N°
Intensità Funzioni
1* 30 A
Ventilatore abitacolo.
2 15

A
Luci di stop, terza luce di stop.
3 10

A
Fendinebbia posteriore.
4 30 A
Tergicristallo anteriore, lavacristallo.
6 20 A
Bloccaggio centralizzato, retrovisori esterni elettrici.
7 15

A
Autoradio, telematica, modulo USB, kit vivavoce.
8 7, 5

A
Chiave con telecomando, calcolatore aria condizionata, quadro
strumenti, alzacristalli elettrici, sensori di pioggia e luminosità,
barra dei comandi, comandi sotto al volante.
9 15

A
Illuminazioni dell'abitacolo e del quadro strumenti.
10 15
ASegnale d'emergenza.
11 15


ATergicristallo posteriore.
12 7, 5


AQuadro strumenti, display multifunzione, assistenza al parcheggio,
sedili riscaldati, sbrinamento del lunotto, pannello del tetto
scorrevole elettricamente, regolazione automatica dei fari.
13 15


AAccendisigari, presa accessori.
15 20
APannello del tetto scorrevole automaticamente.
16 10


ARetrovisori esterni, autoradio.
