2017 MAZDA MODEL MX-5 RF Betriebsanleitung (in German)

4–38
Beim Fahren
Armaturenbrett und Anzeigen

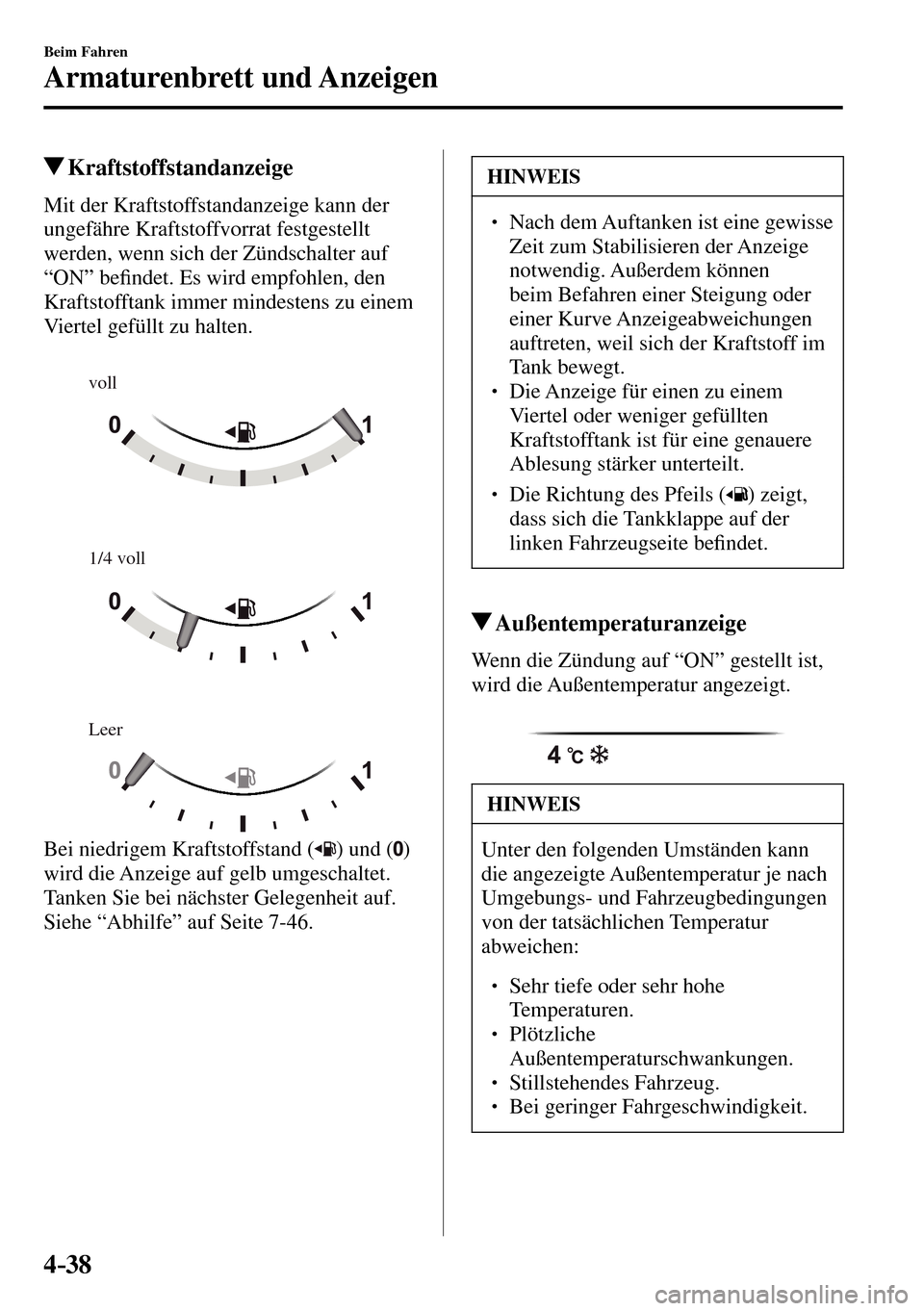

Kraftstoffstandanzeige
Mit der Kraftstoffstandanzeige kann der
ungefähre Kraftstoffvorrat festgestellt
werden, wenn sich der Zündschalter auf
“ON” be¿ ndet. Es wird empfohlen, den
Kraftstofftank immer mindestens zu einem
Viertel gefüllt zu halten.
voll
1/4 voll
Leer
Bei niedrigem Kraftstoffstand ( ) und ( )
wird die Anzeige auf gelb umgeschaltet.
Tanken Sie bei nächster Gelegenheit auf.
Siehe “Abhilfe” auf Seite 7-46 .
HINWEIS
  Nach dem Auftanken ist eine gewisse
Zeit zum Stabilisieren der Anzeige
notwendig. Außerdem können
beim Befahren einer Steigung oder
einer Kurve Anzeigeabweichungen
auftreten, weil sich der Kraftstoff im
Tank bewegt.
  Die Anzeige für einen zu einem
Viertel oder weniger gefüllten
Kraftstofftank ist für eine genauere
Ablesung stärker unterteilt.
  Die Richtung des Pfeils ( ) zeigt,
dass sich die Tankklappe auf der
linken Fahrzeugseite be¿ ndet.
Außentemperaturanzeige
Wenn die Zündung auf “ON” gestellt ist,
wird die Außentemperatur angezeigt.
HINWEIS
Unter den folgenden Umständen kann
die angezeigte Außentemperatur je nach
Umgebungs- und Fahrzeugbedingungen
von der tatsächlichen Temperatur
abweichen:



 Sehr tiefe oder sehr hohe
Temperaturen.



 Plötzliche
Außentemperaturschwankungen.



 Stillstehendes Fahrzeug.



 Bei geringer Fahrgeschwindigkeit.


4–39
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Umschalten der Einheit für die
Außentemperaturanzeige (Fahrzeuge
mit Typ B/C)
Die Einheit der Außentemperaturanzeige
lässt sich zwischen Grad Celsius und Grad
Fahrenheit umschalten.
Einstellungen, die sich auf dem mittleren
Anzeigebildschirm ändern lassen.
Siehe “Individuelle Einstellungen” auf
Seite 9-10 .
HINWEIS
Beim Umschalten der Temperatureinheit
der Außentemperaturanzeige ändert
sich auch die Temperatureinheit der
Kühlmitteltemperaturanzeige.
Außentemperaturwarnung
*
Bei tiefer Außentemperatur blinkt die
Anzeige und ein akustisches Signal ertönt
zur Warnung vor vereisten Straßen.
Bei einer Außentemperatur von unter etwa
4 °C blinken die Außentemperaturanzeige
und die Markierung
für etwa zehn
Sekunden und ein akustisches Signal
ertönt einmal.
HINWEIS
Bei einer Außentemperatur von unter
-20 °C ertönt das akustische Warnsignal
nicht. Jedoch leuchtet die Markierung
.
Reichweite
Die ungefähre Fahrstrecke, die mit
dem verbliebenen Kraftstoffvorrat
und der entsprechenden der Fahrweise
zurückgelegt werden kann, wird angezeigt.
Die Reichweite wird alle Sekunden
ausgerechnet und angezeigt.
HINWEIS
  Tanken Sie bei sehr niedrigem
Kraftstoffstand oder wenn die
Kraftstoffwarnleuchte auÀ euchtet so
rasch wie möglich nach, auch wenn
auf der Reichweitenanzeige eine
ausreichende Fahrstrecke angezeigt
wird.
  Die Reichweitenanzeige ändert sich
nur, wenn Sie mehr als ungefähr
9 Liter Kraftstoff nachtanken.
  Die Reichweitenanzeige zeigt
die ungefähre Fahrdistanz, die
mit dem Fahrzeug zurückgelegt
werden kann bis die Teilstriche
der Kraftstoffstandanzeige für
den restlichen Kraftstoffvorrat
verschwinden.
  Falls keine Informationen über den
Kraftstoffverbrauch verfügbar sind,
wie nach der ersten Inbetriebnahme
oder wenn die Daten beim
Abklemmen der Batterie gelöscht
wurden, kann die tatsächliche
Fahrdistanz mit dem vorhandenen
Kraftstoff bzw. der Bereich von der
Anzeige abweichen.


4–40
Beim Fahren
Armaturenbrett und Anzeigen
Durchschnittlicher
Kraftstoffverbrauch
In dieser Betriebsart wird der
durchschnittliche Kraftstoffverbrauch
aus dem gesamten Kraftstoffverbrauch
und der gesamten zurückgelegten
Distanz seit Kauf des Fahrzeugs, dem
Wiederanschließen der Batterie nach dem
Abklemmen oder seit dem Zurückstellen
der Daten angezeigt.
Der durchschnittliche Kraftstoffverbrauch
wird jede Minute neu ausgerechnet und
angezeigt.
Um die Anzeige zurückzustellen, drücken
Sie die INFO-Taste für länger als 1,5
Sekunden. Nach dem Drücken des INFO-
Schalters erscheint die Anzeige “- - -
L/100 km” für ungefähr 1 Minute, bevor
der neu errechnete Kraftstoffverbrauch
angezeigt wird.
Momentaner Kraftstoffverbrauch
Der momentane Kraftstoffverbrauch,
errechnet aus dem verbrauchten Kraftstoff
und der zurückgelegten Wegstrecke, wird
angezeigt.
Der momentane Kraftstoffverbrauch
wird berechnet und alle zwei Sekunden
angezeigt.
Wenn die Fahrzeuggeschwindigkeit auf
ungefähr 5 km/h abfällt, erscheint die
Anzeige - - - L/100 km.
Wartungsmonitor
Die folgenden Hinweise für
Wartungsintervalle können durch
Einschalten des Wartungsmonitors
angezeigt werden.



 Regelmäßige Wartung



 Radumsetzung



 Ölwechsel
Für das Einstellen und die Anzeigen
auf dem Wartungsmonitor wird auf
“Wartungsmonitor” verwiesen.
Siehe “Wartungsmonitor” auf Seite
6-12 .
Die Information erscheint auf dem
Wartungsmonitor, wenn die Zündung auf
“ON” gestellt wird.
HINWEIS
Während der Fahrt ist diese Funktion
nicht vorhanden.


4–41
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle

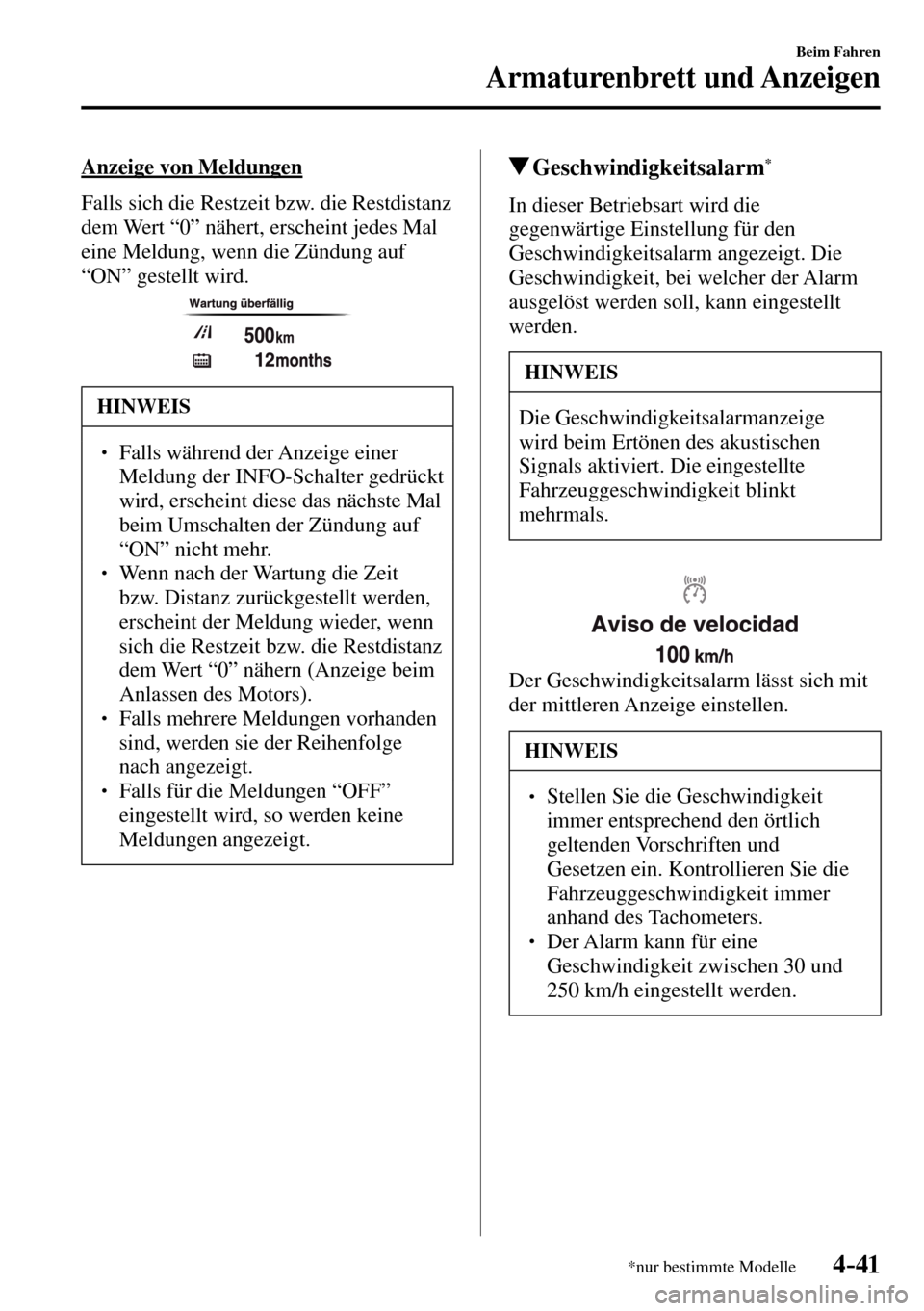

Anzeige von Meldungen
Falls sich die Restzeit bzw. die Restdistanz
dem Wert “0” nähert, erscheint jedes Mal
eine Meldung, wenn die Zündung auf
“ON” gestellt wird.
HINWEIS
  Falls während der Anzeige einer
Meldung der INFO-Schalter gedrückt
wird, erscheint diese das nächste Mal
beim Umschalten der Zündung auf
“ON” nicht mehr.
  Wenn nach der Wartung die Zeit
bzw. Distanz zurückgestellt werden,
erscheint der Meldung wieder, wenn
sich die Restzeit bzw. die Restdistanz
dem Wert “0” nähern (Anzeige beim
Anlassen des Motors).
  Falls mehrere Meldungen vorhanden
sind, werden sie der Reihenfolge
nach angezeigt.
  Falls für die Meldungen “OFF”
eingestellt wird, so werden keine
Meldungen angezeigt.
Geschwindigkeitsalarm *
In dieser Betriebsart wird die
gegenwärtige Einstellung für den
Geschwindigkeitsalarm angezeigt. Die
Geschwindigkeit, bei welcher der Alarm
ausgelöst werden soll, kann eingestellt
werden.
HINWEIS
Die Geschwindigkeitsalarmanzeige
wird beim Ertönen des akustischen
Signals aktiviert. Die eingestellte
Fahrzeuggeschwindigkeit blinkt
mehrmals.
Der Geschwindigkeitsalarm lässt sich mit
der mittleren Anzeige einstellen.
HINWEIS
  Stellen Sie die Geschwindigkeit
immer entsprechend den örtlich
geltenden Vorschriften und
Gesetzen ein. Kontrollieren Sie die
Fahrzeuggeschwindigkeit immer
anhand des Tachometers.
  Der Alarm kann für eine
Geschwindigkeit zwischen 30 und
250 km/h eingestellt werden.


4–42
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Anzeige des Spurhalteassistenten
(LDWS)*
Anzeige des Systemstatus.
Siehe “Spurhalteassistent” auf Seite
4-115
Geschwindigkeitsbegrenzeranzeige*
Die Einstellung des
Geschwindigkeitsbegrenzers wird
angezeigt.
Geschwindigkeitskonstanthalteranzeige*
Die voreingestellte Geschwindigkeit für
den Geschwindigkeitskonstanthalter wird
angezeigt.
Kompassanzeige
Die Fahrtrichtung wird während der Fahrt in
einer von acht Himmelsrichtungen angezeigt.
Anzeige Richtung
N Nord
S Süd
E Ost
W West
NE Nordost
NW Nordwest
SE Südost
SW Südwest
Anzeige der Dachbetätigung
Anzeige des Dachbetätigungsstatus.
Siehe “Betriebsanzeige” auf Seite 3-52 .
Warnung (Displayanzeige)
Eine Meldung wird angezeigt, um den
Benutzer über den Systembetrieb und
Störungen oder Abweichungen zu informieren.
Falls die Warnleuchte eingeschaltet wird
oder gleichzeitig blinkt oder ein Symbol
auf der Anzeige erscheint, kontrollieren Sie
die für die Warnleuchte bzw. das Symbol
betreffenden Informationen. (Seite 4-43 )
Falls nur eine Meldung angezeigt wird, wird
auf die in der Multiinformationsanzeige
gezeigte Meldung verwiesen. (Seite 7-51)


4–43
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Warn- und Anzeigeleuchten
Das Armaturenbrett ist je nach Modell und Ausführung verschieden.
Mitte des Armaturenbretts
Die Warn- und Anzeigeleuchten befinden sich in den schattierten Bereichen Typ A
(Mit Multiinformationsanzeige)Typ B
(Ohne Multiinformationsanzeige) Instrumente
Warndisplay/Warnleuchten
Diese Leuchten werden eingeschaltet oder blinken, um den Fahrer über den Systemstatus
oder eine Systemstörung zu informieren.
Signal Warnleuchten Seite
(rot) Bremswarnleuchte
*1*2 7-35
Ladewarndisplay/Warnleuchte *1 7-35
Ölwarnleuchte *1 7-35
(rot) Warndisplay/Warnleuchte für hohe Kühlmitteltemperatur
*1 7-35
Servolenkungsausfall-Kontrollleuchte *1 7-35
* Hauptwarndisplay/Warnleuchte *1 7-39


4–44
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Signal Warnleuchten Seite
(gelb) Warnleuchte der elektrischen Vakuumpumpe
*1 7-39
Antiblockier-Warnleuchte (ABS) *1
Warnleuchte für
elektronischen
Bremskraftverteiler
7-35
ABS-Warnung
7-39
Motorwarnleuchte *1 7-39
(gelb)
* i-stop-Warnleuchte *1 7-39
(gelb) * i-ELOOP-Warndisplay/Warnleuchte *1 7-39
* Automatikgetriebewarndisplay/Warnleuchte *1 7-39
Airbag/Gurtstraffer-Warnleuchte *1 7-39
* Warnleuchte für aktive Motorhaube *1 7-39
* Reifendruckwarnleuchte *1
Blinkt
7-39
Leuchtet
7-46
* Warnleuchte für defekter Reifen *1 7-39
(rot)
* KEY-Warndisplay/Warnleuchte *1
Störung
7-39
Außer Störung
7-46
(gelb)
* KEY-Warndisplay 7-39
* Warndisplay/Warnleuchte des Spurhalteassistenten (LDWS) *1
Leuchtet
7-39
Blinkt
4-115


4–45
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Signal Warnleuchten Seite
(gelb)
* Warndisplay/Warnleuchte Fernlichtregulierung (HBC) *1 7-39
* Warndisplay Toter-Winkel-Assistent (BSM) 7-39
* Warndisplay des versenkbaren Fastbacks 7-39
LED-Scheinwerferwarnleuchte *1 7-39
Sicherheitsgurtwarnleuchte 7-46
* Türwarnleuchte 7-46
* Türwarndisplay 7-46
* Warndisplay Kofferraumdeckel 7-46
* Warndisplay/Warnleuchte Kraftstoffstand 7-46
* 120 km/h-Warnleuchte *1 7-46
* Wa s c hÀ üssigkeitsstandwarndisplay/Warnleuchte 7-46
*1 Die Leuchte wird beim Einschalten der Zündung für eine Betriebsprüfung eingeschaltet und wird nach einigen
Sekunden wieder ausgeschaltet oder wenn der Motor gestartet wird. Falls die Leuchte nicht eingeschaltet
bzw. nicht ausgeschaltet wird, lassen Sie das Fahrzeuge von einem autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen.
*2 Die Leuchte leuchtet bei angezogener Handbremse ständig.
