2017 MAZDA MODEL MX-5 RF display

4–28
Beim Fahren
Armaturenbrett und Anzeigen

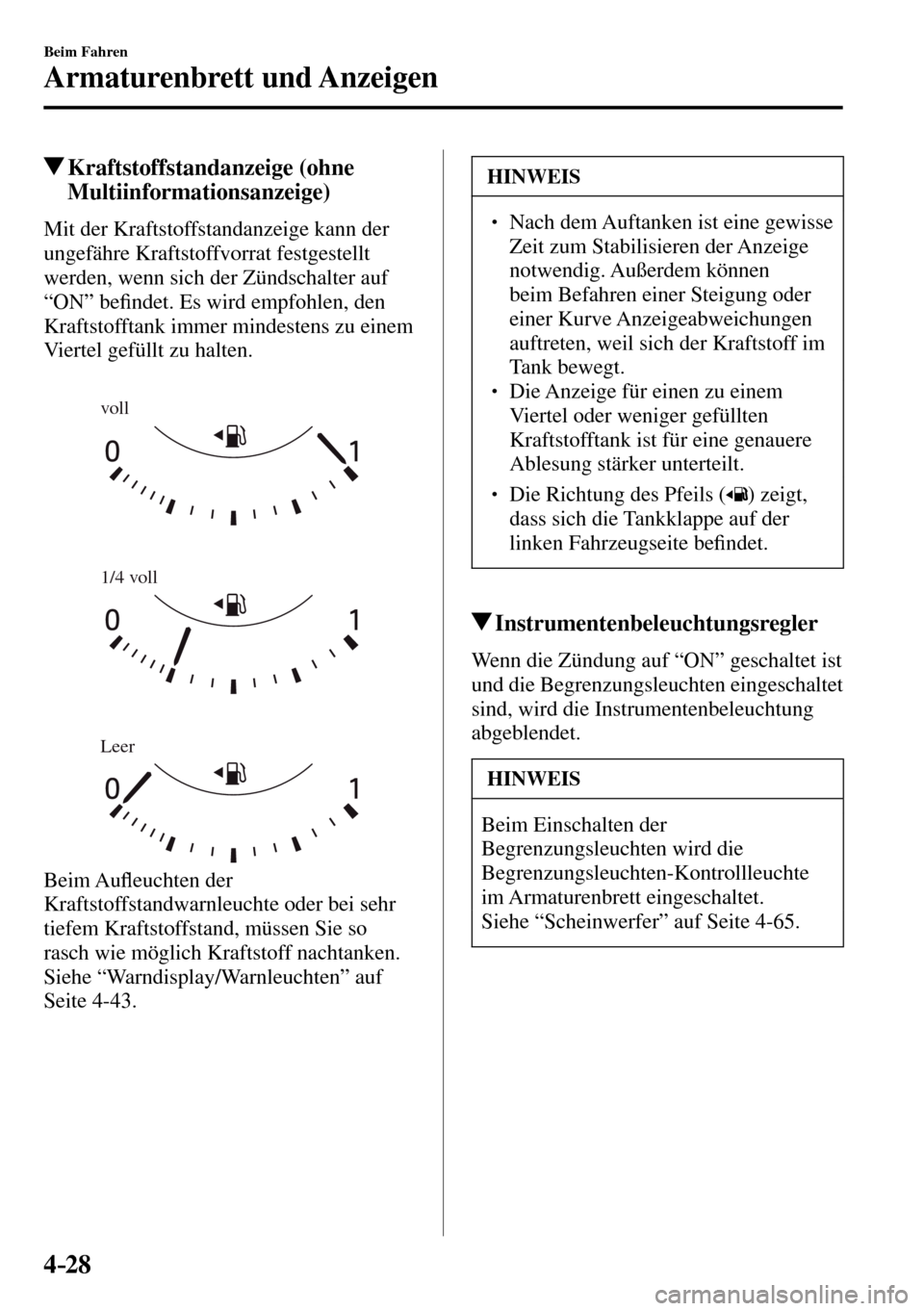

Kraftstoffstandanzeige (ohne
Multiinformationsanzeige)
Mit der Kraftstoffstandanzeige kann der
ungefähre Kraftstoffvorrat festgestellt
werden, wenn sich der Zündschalter auf
“ON” be¿ ndet. Es wird empfohlen, den
Kraftstofftank immer mindestens zu einem
Viertel gefüllt zu halten.
voll
1/4 voll
Leer
Beim AuÀ euchten der
Kraftstoffstandwarnleuchte oder bei sehr
tiefem Kraftstoffstand, müssen Sie so
rasch wie möglich Kraftstoff nachtanken.
Siehe “Warndisplay/Warnleuchten” auf
Seite 4-43 .
HINWEIS
  Nach dem Auftanken ist eine gewisse
Zeit zum Stabilisieren der Anzeige
notwendig. Außerdem können
beim Befahren einer Steigung oder
einer Kurve Anzeigeabweichungen
auftreten, weil sich der Kraftstoff im
Tank bewegt.
  Die Anzeige für einen zu einem
Viertel oder weniger gefüllten
Kraftstofftank ist für eine genauere
Ablesung stärker unterteilt.
  Die Richtung des Pfeils ( ) zeigt,
dass sich die Tankklappe auf der
linken Fahrzeugseite be¿ ndet.
Instrumentenbeleuchtungsregler
Wenn die Zündung auf “ON” geschaltet ist
und die Begrenzungsleuchten eingeschaltet
sind, wird die Instrumentenbeleuchtung
abgeblendet.
HINWEIS
Beim Einschalten der
Begrenzungsleuchten wird die
Begrenzungsleuchten-Kontrollleuchte
im Armaturenbrett eingeschaltet.
Siehe “Scheinwerfer” auf Seite 4-65 .


4–42
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Anzeige des Spurhalteassistenten
(LDWS)*
Anzeige des Systemstatus.
Siehe “Spurhalteassistent” auf Seite
4-115
Geschwindigkeitsbegrenzeranzeige*
Die Einstellung des
Geschwindigkeitsbegrenzers wird
angezeigt.
Geschwindigkeitskonstanthalteranzeige*
Die voreingestellte Geschwindigkeit für
den Geschwindigkeitskonstanthalter wird
angezeigt.
Kompassanzeige
Die Fahrtrichtung wird während der Fahrt in
einer von acht Himmelsrichtungen angezeigt.
Anzeige Richtung
N Nord
S Süd
E Ost
W West
NE Nordost
NW Nordwest
SE Südost
SW Südwest
Anzeige der Dachbetätigung
Anzeige des Dachbetätigungsstatus.
Siehe “Betriebsanzeige” auf Seite 3-52 .
Warnung (Displayanzeige)
Eine Meldung wird angezeigt, um den
Benutzer über den Systembetrieb und
Störungen oder Abweichungen zu informieren.
Falls die Warnleuchte eingeschaltet wird
oder gleichzeitig blinkt oder ein Symbol
auf der Anzeige erscheint, kontrollieren Sie
die für die Warnleuchte bzw. das Symbol
betreffenden Informationen. (Seite 4-43 )
Falls nur eine Meldung angezeigt wird, wird
auf die in der Multiinformationsanzeige
gezeigte Meldung verwiesen. (Seite 7-51)


4–43
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Warn- und Anzeigeleuchten
Das Armaturenbrett ist je nach Modell und Ausführung verschieden.
Mitte des Armaturenbretts
Die Warn- und Anzeigeleuchten befinden sich in den schattierten Bereichen Typ A
(Mit Multiinformationsanzeige)Typ B
(Ohne Multiinformationsanzeige) Instrumente
Warndisplay/Warnleuchten
Diese Leuchten werden eingeschaltet oder blinken, um den Fahrer über den Systemstatus
oder eine Systemstörung zu informieren.
Signal Warnleuchten Seite
(rot) Bremswarnleuchte
*1*2 7-35
Ladewarndisplay/Warnleuchte *1 7-35
Ölwarnleuchte *1 7-35
(rot) Warndisplay/Warnleuchte für hohe Kühlmitteltemperatur
*1 7-35
Servolenkungsausfall-Kontrollleuchte *1 7-35
* Hauptwarndisplay/Warnleuchte *1 7-39


4–44
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Signal Warnleuchten Seite
(gelb) Warnleuchte der elektrischen Vakuumpumpe
*1 7-39
Antiblockier-Warnleuchte (ABS) *1
Warnleuchte für
elektronischen
Bremskraftverteiler
7-35
ABS-Warnung
7-39
Motorwarnleuchte *1 7-39
(gelb)
* i-stop-Warnleuchte *1 7-39
(gelb) * i-ELOOP-Warndisplay/Warnleuchte *1 7-39
* Automatikgetriebewarndisplay/Warnleuchte *1 7-39
Airbag/Gurtstraffer-Warnleuchte *1 7-39
* Warnleuchte für aktive Motorhaube *1 7-39
* Reifendruckwarnleuchte *1
Blinkt
7-39
Leuchtet
7-46
* Warnleuchte für defekter Reifen *1 7-39
(rot)
* KEY-Warndisplay/Warnleuchte *1
Störung
7-39
Außer Störung
7-46
(gelb)
* KEY-Warndisplay 7-39
* Warndisplay/Warnleuchte des Spurhalteassistenten (LDWS) *1
Leuchtet
7-39
Blinkt
4-115


4–45
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Signal Warnleuchten Seite
(gelb)
* Warndisplay/Warnleuchte Fernlichtregulierung (HBC) *1 7-39
* Warndisplay Toter-Winkel-Assistent (BSM) 7-39
* Warndisplay des versenkbaren Fastbacks 7-39
LED-Scheinwerferwarnleuchte *1 7-39
Sicherheitsgurtwarnleuchte 7-46
* Türwarnleuchte 7-46
* Türwarndisplay 7-46
* Warndisplay Kofferraumdeckel 7-46
* Warndisplay/Warnleuchte Kraftstoffstand 7-46
* 120 km/h-Warnleuchte *1 7-46
* Wa s c hÀ üssigkeitsstandwarndisplay/Warnleuchte 7-46
*1 Die Leuchte wird beim Einschalten der Zündung für eine Betriebsprüfung eingeschaltet und wird nach einigen
Sekunden wieder ausgeschaltet oder wenn der Motor gestartet wird. Falls die Leuchte nicht eingeschaltet
bzw. nicht ausgeschaltet wird, lassen Sie das Fahrzeuge von einem autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen.
*2 Die Leuchte leuchtet bei angezogener Handbremse ständig.


4–46
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Display/Kontrollleuchten
Diese Leuchten werden eingeschaltet oder blinken, um den Fahrer über den Systemstatus
oder eine Systemstörung zu informieren.
Signal Kontrollleuchten Seite
* Beifahrerairbag-Deaktivierungskontrollleuchte *1 2-53
(weiß/grün)
* KEY-Display/Kontrollleuchte 3-10
Diebstahlschutz-Kontrollleuchte *1 3-58
* Betätigungskontrollleuchte des versenkbaren Fastbacks 3-52
(grün)
* i-stop-Kontrollleuchte 4-18
(weiß/grün) * i-ELOOP-Display/Kontrollleuchte 4-96
* Geschwindigkeitsalarmdisplay 4-41
* Schlüsseldisplay/Kontrollleuchte *1 4-48
(blau) Kontrollleuchte für tiefe Kühlmitteltemperatur 4-48
* Schaltanzeige 4-54
Beleuchtungskontrollleuchte 4-65
Fernlichtkontrollleuchte Fernlicht/Abblendlicht
4-70
Lichthupe
4-70
* Nebelschlussleuchten-Kontrollleuchte 4-72


4–47
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Signal Kontrollleuchten Seite
Blinker/Warnblinkerkontrollleuchte Blinker und
Fahrspurwechselblinker
4-73
Warnblinkanlage
4-82
TCS/DSC-Kontrollleuchte *1
Antriebsschlupfregelung
(TCS)
4-91
Dynamische
Stabilitätskontrolle
(DSC)
4-92
(wird eingeschaltet)
7-39
DSC OFF-Kontrollleuchte *1 4-92
* Wahlmodusdisplay 4-102
(weiß)
* Display des Reifendrucküberwachungssystems 4-149
(grün)
* Fernlichtregulierkontrollleuchte (HBC) 4-109
* Toter-Winkel-Kontrollleuchte (BSM) OFF *1 4-121
* Spurhalte-Kontrollleuchte (LDWS) OFF *1 4-113
(weiß/gelb)
* Hauptdisplay/Hauptkontrollleuchte des
Geschwindigkeitsbegrenzers 4-129
(grün)
* Einstelldisplay/Einstellkontrollleuchte des
Geschwindigkeitsbegrenzers 4-129
(weiß/gelb)
* Hauptdisplay/Hauptkontrollleuchte des
Geschwindigkeitskonstanthalters 4-140


4–48
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Signal Kontrollleuchten Seite
(grün)
* Einstelldisplay/Einstellkontrollleuchte des
Geschwindigkeitskonstanthalters 4-140
*1 Die Leuchte wird beim Einschalten der Zündung für eine Betriebsprüfung eingeschaltet und wird nach einigen
Sekunden wieder ausgeschaltet oder wenn der Motor gestartet wird. Falls die Leuchte nicht eingeschaltet
bzw. nicht ausgeschaltet wird, lassen Sie das Fahrzeuge von einem autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen.
Schlüsseldisplay/Kontrollleuchten *
Armaturenbrett des Typs A
Nehmen Sie die Wartung entsprechend der
Anzeige vor.
Armaturenbrett des Typ B
Beim Einschalten der Zündung auf “ON”
leuchtet die Schlüsselkontrollleuchte, sie
erlischt nach einigen Sekunden.
Die Schlüsselkontrollleuchte leuchtet
beim Erreichen des voreingestellten
Wartungsintervalls. Kontrollieren Sie die
Anzeige und führen Sie die Wartung aus.
Siehe “Wartungsmonitor” auf Seite
6-12 .
Kontrollleuchte für tiefe
Kühlmitteltemperatur (blau)
Die Leuchte leuchtet kontinuierlich bei
niedriger Kühlmitteltemperatur und
erlischt sobald der Motor warm ist.
Falls die Kontrollleuchte bei
warmgelaufenem Motor immer
noch auÀ euchtet, kann ein Fehler im
Temperaturfühler vorliegen. Wenden Sie
sich in diesem Fall an einen Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
