2017 MAZDA MODEL MX-5 RF Betriebsanleitung (in German)

4–134
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle

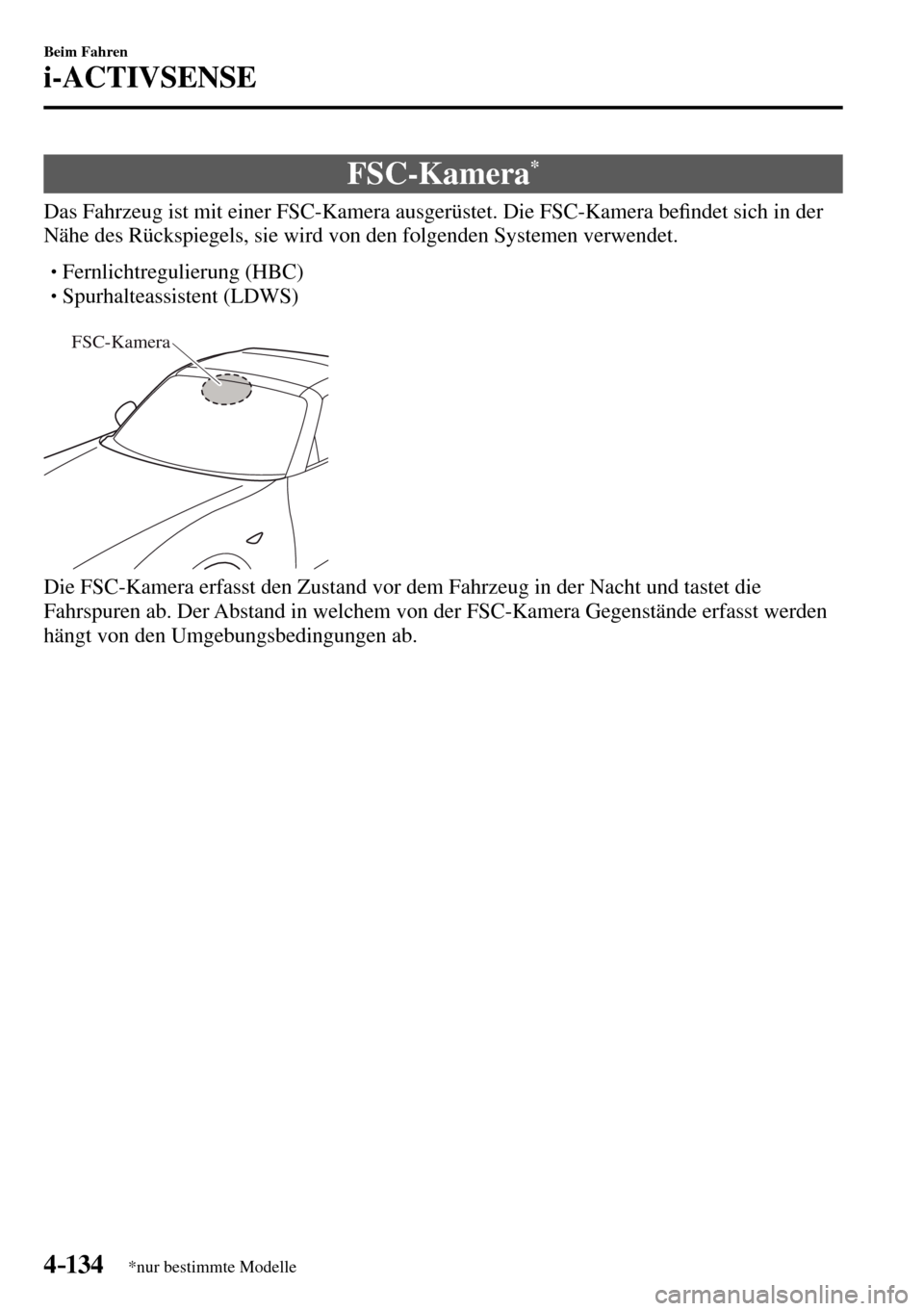

FSC-Kamera *
Das Fahrzeug ist mit einer FSC-Kamera ausgerüstet. Die FSC-Kamera be¿ ndet sich in der
Nähe des Rückspiegels, sie wird von den folgenden Systemen verwendet.



 Fernlichtregulierung (HBC)



 Spurhalteassistent (LDWS)
FSC-Kamera
Die FSC-Kamera erfasst den Zustand vor dem Fahrzeug in der Nacht und tastet die
Fahrspuren ab. Der Abstand in welchem von der FSC-Kamera Gegenstände erfasst werden
hängt von den Umgebungsbedingungen ab.


4–135
Beim Fahren
i-ACTIVSENSE
VORSICHT
  Bringen Sie in der Nähe der FSC-Kamera kein Zubehör, keine Kleber oder Folien an
der Windschutzscheibe an.
 Falls sich Gegenstände vor dem FSC-Kameraobjektiv be¿ nden, können
Betriebsstörungen verursacht werden. Deshalb können die einzelnen Systeme nicht
normal funktionieren, was zu einem Unfall führen kann.
  Die FSC-Kamera darf nicht ausgebaut oder modi¿ ziert werden.  Durch einen Ausbau oder Modi¿ zierung der FSC-Kamera können Störungen und
Fehlbedienungen verursacht werden. Deshalb können die einzelnen Systeme nicht
normal funktionieren, was zu einem Unfall führen kann.
  Beachten Sie die folgenden Vorsichtsmaßnahmen, um einen fehlerfreien Betrieb der
FSC-Kamera sicherzustellen.



 Die Ausrichtung der FSC-Kamera ist genau eingestellt, deshalb darf die
Installationsposition nicht geändert oder die FSC-Kamera ausgebaut werden.



 Das FSC-Objektiv darf nicht zerkratzt oder verschmutzt werden.



 Entfernen Sie die Abdeckung der FSC-Kamera nicht.



 Legen Sie keine lichtreÀ ektierenden Gegenstände auf das Armaturenbrett.



 Halten Sie die Windschutzscheibe um die Kamera immer sauber und entfernen Sie
Beschlag und Schmutz. Entfernen Sie einen Belag an der Windschutzscheibe mit
dem Defroster.



 Lassen Sie sich für das Reinigen der Windschutzscheibeinnenseite im Bereich der
FSC-Kamera von einem Fachmann beraten, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.



 Wenden Sie sich für Reparaturen in der Umgebung der FSC-Kamera an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Die FSC-Kamera ist an der Windschutzscheibe montiert. Wenden Sie sich für eine
Reparatur bzw. für einen Austausch der Windschutzscheibe an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Wenden Sie sich bitte für Reparaturen im Bereich des Rückspiegels an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Vermeiden Sie starke Stöße auf die FSC-Kamera oder auf deren Umgebung. Bei
Einwirkung großer Kräfte auf das System sollten Sie den Spurhalteassistent (LDWS)
und die Fernlichtregulierung (HBC) nicht mehr verwenden und sich an einen
autorisierten Mazda-Vertragshändler/Servicepartner wenden.



 Die Richtung der FSC-Kamera wurde genau eingestellt. Die Einbauposition der
FSC-Kamera darf nicht geändert und die FSC-Kamera darf nicht entfernt werden. Es
besteht sonst die Gefahr, dass eine Beschädigung oder eine Störung auftritt.


4–136
Beim Fahren
i-ACTIVSENSE
HINWEIS
  In den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen, so
dass die einzelnen Systeme nicht normal funktionieren können.



 Die Fahrzeughöhe ist zu niedrig.



 Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende
Fahrzeug gefahren.



 In der Nacht oder in einem Tunnel sind die Scheinwerfer nicht eingeschaltet.

 In den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen.




 Beim Passieren von Wänden ohne Muster (einschließlich Zäune und längs gestreifte
Wände).



 Die Schlussleuchten des vorausfahrenden Fahrzeugs sind ausgeschaltet.



 Ein Fahrzeug ist außerhalb des Beleuchtungsbereichs der Scheinwerfer.



 Das Fahrzeug fährt eine scharfe Kurve oder eine starke Steigung bzw. ein starkes
Gefälle.



 Ein- oder Ausfahrt eines Tunnels.



 Schweres Gepäck, so dass das Fahrzeug hinten herunterhängt.



 Die Vorderseite wird von starkem Licht getroffen (Rückfahrscheinwerfer oder
Fernlicht eines entgegenkommenden Fahrzeugs).



 Das vorausfahrende Fahrzeug ist mit vielen Leuchten ausgestattet.



 Falls das vorausfahrende Fahrzeug nicht mit Schlussleuchten ausgestattet ist oder die
Schlussleuchten in der Nacht ausgeschaltet sind.



 Das vorausfahrende Fahrzeug besitzt eine besondere Form. Zum Beispiel
ein Fahrzeug, das einen Wohnwagen oder ein Bootsanhänger bzw. einen
Fahrzeugtransportanhänger mit einem nach hinten gerichteten Fahrzeug zieht.


4–137
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Radarsensoren (hinten) *
Das Fahrzeug ist mit Radarsensoren (hinten) ausgerüstet. Die Radarsensoren (hinten)
werden ebenfalls von den folgenden Systemen verwendet.



 Toter-Winkel-Assistent (BSM)



 Ausparkhilfe (RCTA)
Die Radarsensoren (hinten) tasten die von einem vorausfahrenden Fahrzeug oder einem
Hindernis reÀ ektierten Radiowellen ab, die vom Radarsensor abgestrahlt werden.
Radarsensoren (hinten)
Die Radarsensoren (hinten) sind im hinteren Stoßfänger auf der linken und rechten Seite
eingebaut.
Halten Sie den hinteren Stoßfänger in der Nähe der Radarsensoren (hinten) immer sauber,
um einen normalen Betrieb der Radarsensoren (hinten) sicherzustellen. Bringen Sie keine
Gegenstände, wie Kleber an.
Siehe Hinweis zur FahrzeugpÀ ege auf Seite 6-59 .
VORSICHT
Durch einen starken Schlag auf den hinteren Stoßfänger können Systemstörungen
verursacht werden. Schalten Sie das System sofort aus und lassen Sie das Fahrzeug
von einem Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen.


4–138
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Die Erfassungsfähigkeit der Radarsensoren (hinten) ist begrenzt. In den folgenden
Fällen kann die Erfassung beeinträchtigt werden, so dass Systemstörungen auftreten
können.



 Der hintere Stoßfänger in der Nähe der Radarsensoren (hinten) ist deformiert.



 Anhaftender Schnee, Eis oder Schlamm an den Radarsensoren (hinten) im hinteren
Stoßfänger.



 Bei schlechtem Wetter wie Regen, Schnee und Nebel.

 Unter den folgenden Umständen können die Radarsensoren (hinten) Gegenstände nicht
oder nur schwierig erfassen.



 Feststehende Objekte auf oder neben der Straße, wie kleine zweiräderige Wagen,
Fahrräder, Fußgänger, Tiere und Einkaufswagen.



 Fahrzeugformen, die Radarwellen schlecht reÀ ektieren, wie leere Anhänger mit
geringer Höhe und Sportwagen.

 Bei der Auslieferung ist die Ausrichtung der Radarsensoren (hinten) für jedes
Fahrzeug im beladenen Zustand eingestellt, so dass die Radarsensoren (hinten) die
sich nähernden Fahrzeuge richtig erfassen können. Falls sich die Ausrichtung der
Radarsensoren (hinten) aus irgendeinem Grund geändert hat, muss das Fahrzeug
von einem Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner überprüft werden.
  Wenden Sie sich für Reparaturen oder zum Austausch der Radarsensoren (hinten), für
eine Reparatur des Stoßfängers, der Lackierung oder Austausch von Teilen in der Nähe
der Radarsensoren an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
  Schalten Sie das System beim Ziehen eines Anhängers oder wenn ein Zubehör, wie ein
Fahrradträger an der Fahrzeugrückseite installiert ist, aus. Die Radiowellen, die vom
Radarsensor ausgestrahlt werden, können sonst blockiert werden und Systemstörungen
verursachen.
  Die Radarsensoren unterliegen den geltenden Radiowellengesetzen im zugelassenen
Land. Falls das Fahrzeug im Ausland betrieben wird, ist es möglich, dass eine
Zulassung des betreffenden Landes erforderlich ist.


4–139

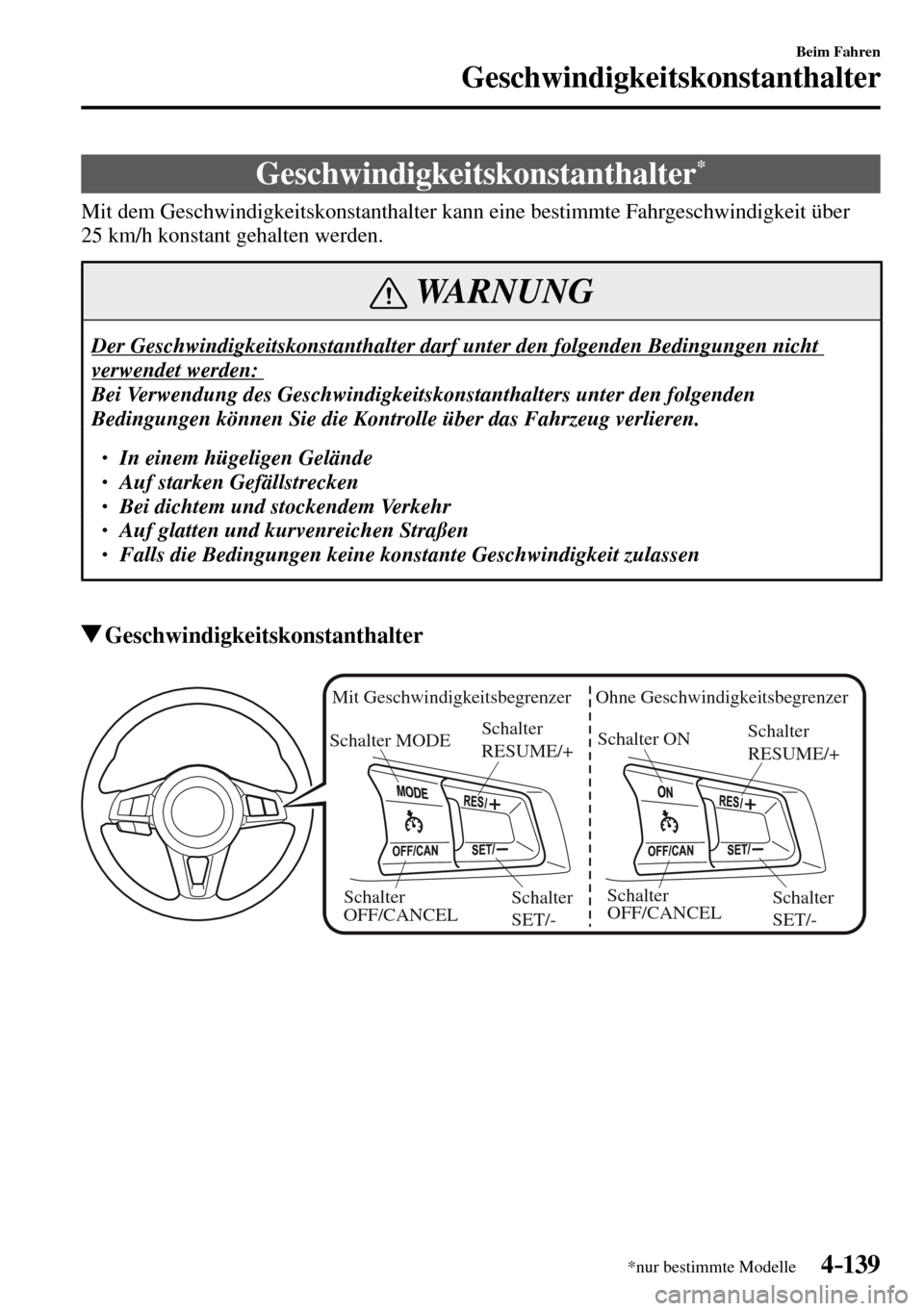

Beim Fahren
Geschwindigkeitskonstanthalter
*nur bestimmte Modelle
Geschwindigkeitskonstanthalter *
Mit dem Geschwindigkeitskonstanthalter kann eine bestimmte Fahrgeschwindigkeit über
25 km/h konstant gehalten werden.
WARNUNG
Der Geschwindigkeitskonstanthalter darf unter den folgenden Bedingungen nicht
verwendet werden:
Bei Verwendung des Geschwindigkeitskonstanthalters unter den folgenden
Bedingungen können Sie die Kontrolle über das Fahrzeug verlieren.

 In einem hügeligen Gelände
 Auf starken Gefällstrecken
 Bei dichtem und stockendem Verkehr
 Auf glatten und kurvenreichen Straßen
 Falls die Bedingungen keine konstante Geschwindigkeit zulassen
Geschwindigkeitskonstanthalter
Schalter ONSchalter
RESUME/+ Ohne Geschwindigkeitsbegrenzer
Schalter
SET/- Schalter
OFF/CANCEL Schalter MODESchalter
RESUME/+ Mit GeschwindigkeitsbegrenzerSchalter
SET/- Schalter
OFF/CANCEL


4–14 0
Beim Fahren
Geschwindigkeitskonstanthalter
Hauptdisplay (weiß)/
Einstelldisplay (grün),
Hauptkontrollleuchte (gelb)/
Einstellkontrollleuchte (grün) des
Geschwindigkeitskonstanthalters
Armaturenbrett des Typs A
(Hauptdisplay des
Geschwindigkeitskonstanthalters
(weiß))
Das Display wird beim Aktivieren
des Geschwindigkeitskonstanthalters
eingeschaltet (weiß).
(Einstelldisplay des
Geschwindigkeitskonstanthalters
(grün))
Das Display wird beim Einstellen einer
Geschwindigkeit eingeschaltet (grün).
Armaturenbrett des Typ B
(Hauptkontrollleuchte des
Geschwindigkeitskonstanthalters (gelb))
Die Kontrollleuchte (gelb)
leuchtet bei aktiviertem
Geschwindigkeitskonstanthalter.
(Einstellkontrollleuchte des
Geschwindigkeitskonstanthalters
(grün))
Die Kontrollleuchte (grün) wird bei
einer eingestellten Geschwindigkeit
eingeschaltet.
Ein/Ausschalten
WARNUNG
Schalten Sie den
Geschwindigkeitskonstanthalter immer
aus, wenn er nicht verwendet wird:
Es ist gefährlich, den
Geschwindigkeitskonstanthalter
in betriebsbereitem Zustand zu
halten, wenn er nicht verwendet
wird. Beim unbeabsichtigten
Betätigen der Taste kann der
Geschwindigkeitskonstanthalter
eingeschaltet werden, und durch einen
Verlust der Fahrzeugkontrolle kann ein
Unfall verursacht werden.
HINWEIS
Beim Ausschalten der Zündung bleibt
der Betriebsstatus unmittelbar vor dem
Ausschalten erhalten. Falls zum Beispiel
die Zündung bei eingeschaltetem
Geschwindigkeitskonstanthalter
ausgeschaltet wurde, so wird das nächste
Mal beim Einschalten der Zündung
auf “ON” das System auch wieder
eingeschaltet.
Aktivierung
Mit Geschwindigkeitsbegrenzer
Drücken Sie zum Einschalten den MODE -
Schalter. Die Hauptkontrollleuchte
(gelb)/Hauptdisplay (weiß) des
Geschwindigkeitskonstanthalters wird
eingeschaltet.


4–141
Beim Fahren
Geschwindigkeitskonstanthalter
HINWEIS
Wenn nach dem Drücken des Schalters
MODE der Geschwindigkeitsbegrenzer
eingeschaltet ist, drücken Sie den
Schalter MODE nochmals, um auf
den Geschwindigkeitskonstanthalter
umzuschalten.
Ohne Geschwindigkeitsbegrenzer
Drücken Sie zum Einschalten den ON-
Schalter. Die Hauptkontrollleuchte
(gelb)/Hauptdisplay (weiß) des
Geschwindigkeitskonstanthalters wird
eingeschaltet.
Deaktivierung
Mit Geschwindigkeitsbegrenzer
Drücken Sie zum Deaktivieren
des Systems den OFF/CANCEL -
Schalter. Die Hauptkontrollleuchte
(gelb)/Hauptdisplay (weiß) des
Geschwindigkeitskonstanthalters wird
ausgeschaltet.
HINWEIS
Wenn der Schalter MODE
bei eingeschaltetem
Geschwindigkeitskonstanthalter
gedrückt wird, so wird auf den
Geschwindigkeitsbegrenzer
umgeschaltet. Ohne Geschwindigkeitsbegrenzer
Drücken Sie zum Deaktivieren
des Systems den OFF/CANCEL -
Schalter. Die Hauptkontrollleuchte
(gelb)/Hauptdisplay (weiß) des
Geschwindigkeitskonstanthalters wird
ausgeschaltet.
Einstellen einer
Fahrzeuggeschwindigkeit
1 . (Mit Geschwindigkeitsbegrenzer)
Drücken Sie zum Einschalten des
Geschwindigkeitskonstanthalters
den Schalter MODE. Die
Hauptkontrollleuchte (gelb)/
Hauptdisplay (weiß) des
Geschwindigkeitskonstanthalters wird
eingeschaltet.
(Ohne Geschwindigkeitsbegrenzer)
Drücken Sie zum Einschalten des
Geschwindigkeitskonstanthalters den
ON-Schalter. Die Hauptkontrollleuchte
(gelb)/Hauptdisplay (weiß) des
Geschwindigkeitskonstanthalters wird
eingeschaltet.
2. Beschleunigen Sie das Fahrzeug auf
die gewünschte Geschwindigkeit
(mindestens 25 km/h).
3. Stellen Sie den
Geschwindigkeitskonstanthalter durch
Drücken des Schalters SET/
beim
Erreichen der gewünschten
Geschwindigkeit ein. Der
Geschwindigkeitskonstanthalter wird
beim Drücken des Schalters SET/
eingestellt. Lassen Sie gleichzeitig auch
das Gaspedal los. Die
Einstellkontrollleuchte/Einstelldisplay
des Geschwindigkeitskonstanthalters
(grün) wird eingeschaltet.
