2017 MAZDA MODEL MX-5 RF Betriebsanleitung (in German)

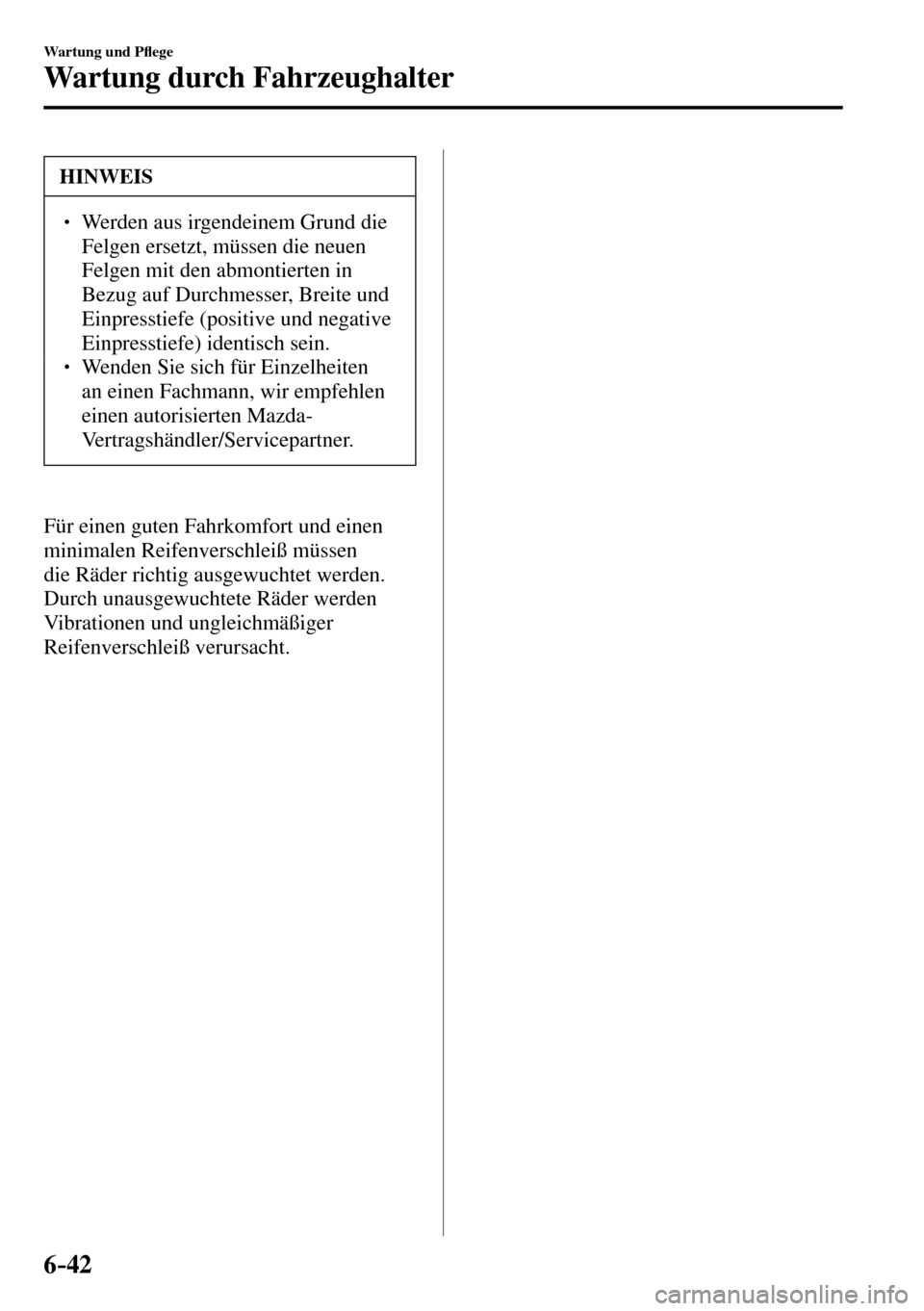

6–42
Wartung und PÀ ege
Wartung durch Fahrzeughalter
HINWEIS

 Werden aus irgendeinem Grund die
Felgen ersetzt, müssen die neuen
Felgen mit den abmontierten in
Bezug auf Durchmesser, Breite und
Einpresstiefe (positive und negative
Einpresstiefe) identisch sein.
  Wenden Sie sich für Einzelheiten
an einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Für einen guten Fahrkomfort und einen
minimalen Reifenverschleiß müssen
die Räder richtig ausgewuchtet werden.
Durch unausgewuchtete Räder werden
Vibrationen und ungleichmäßiger
Reifenverschleiß verursacht.

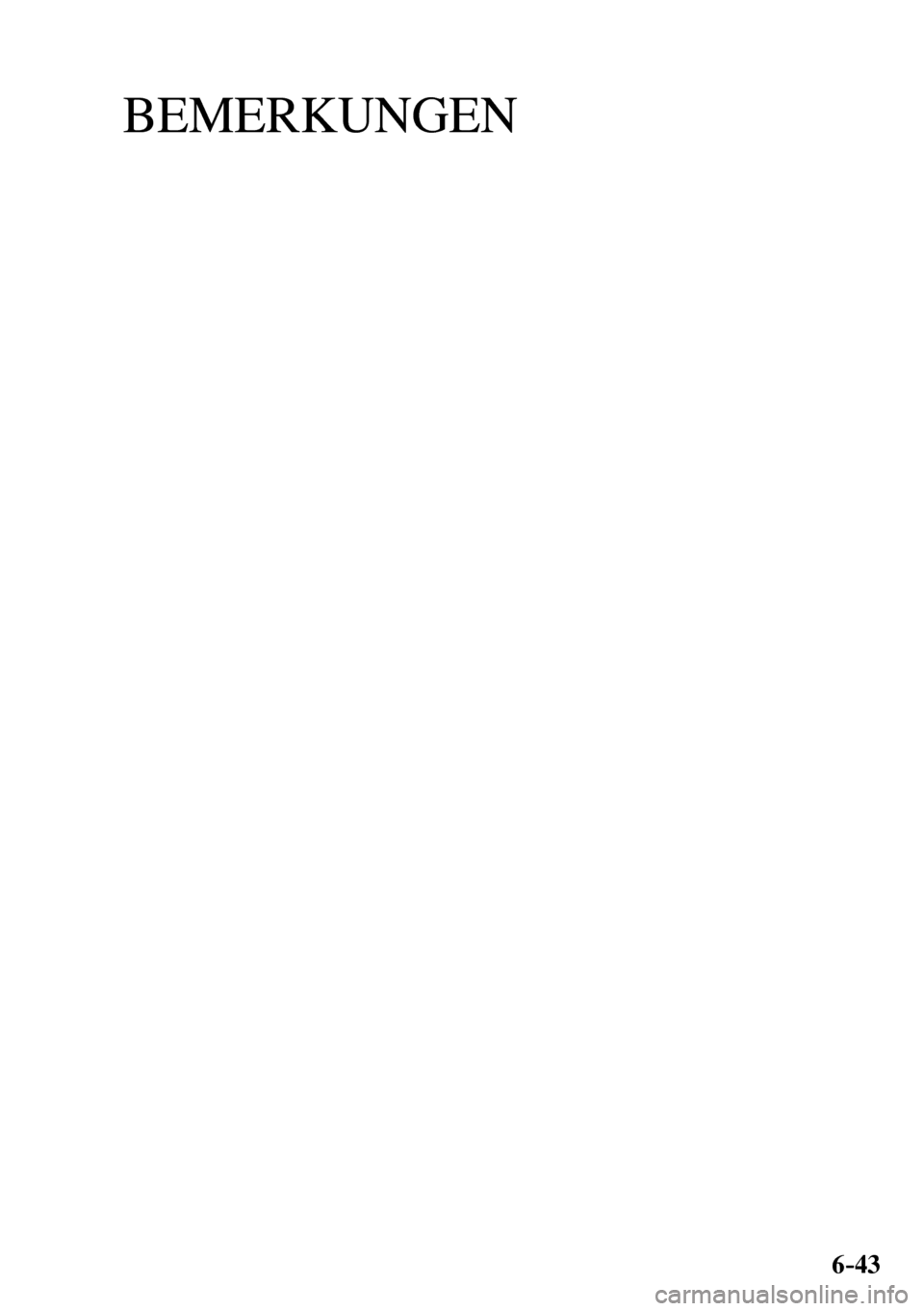

BEMERKUNGEN
6–43

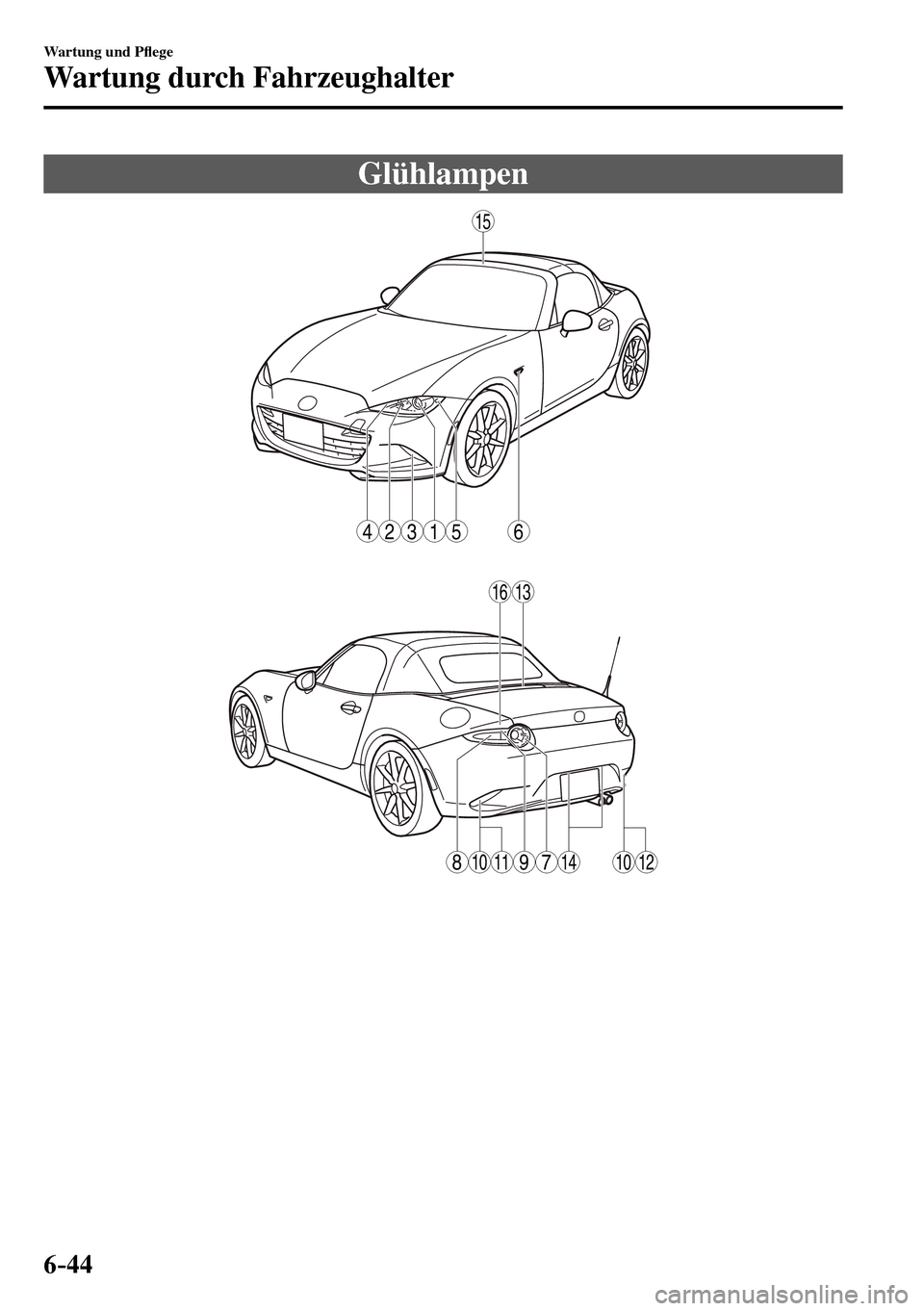

6–44
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Glühlampen
6
15
1316
15234
1011141012789

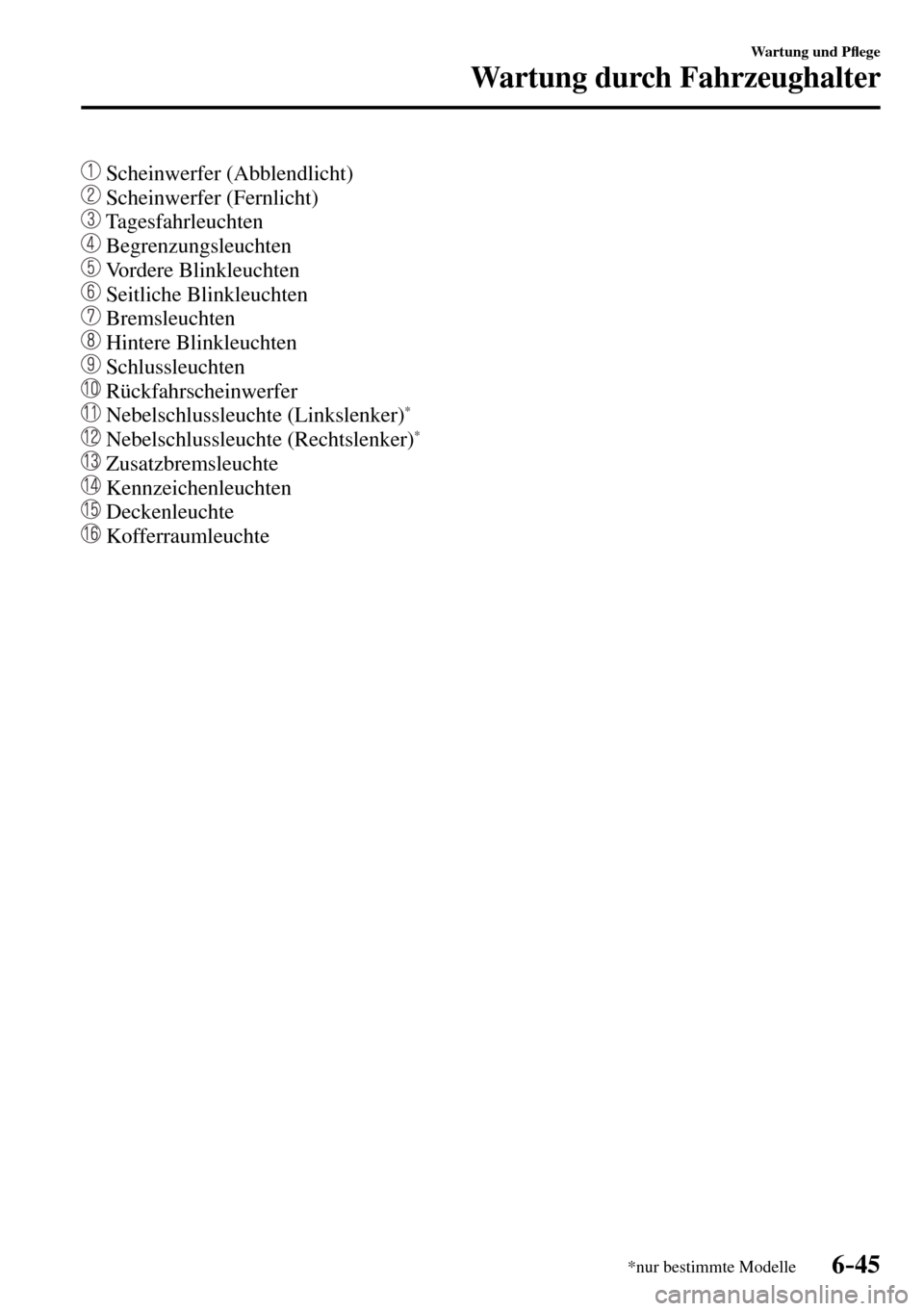

6–45
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Scheinwerfer (Abblendlicht)
Scheinwerfer (Fernlicht)
Tagesfahrleuchten
Begrenzungsleuchten
Vordere Blinkleuchten
Seitliche Blinkleuchten
Bremsleuchten
Hintere Blinkleuchten
Schlussleuchten
Rückfahrscheinwerfer
Nebelschlussleuchte (Linkslenker) *
Nebelschlussleuchte (Rechtslenker) *
Zusatzbremsleuchte
Kennzeichenleuchten
Deckenleuchte
Kofferraumleuchte

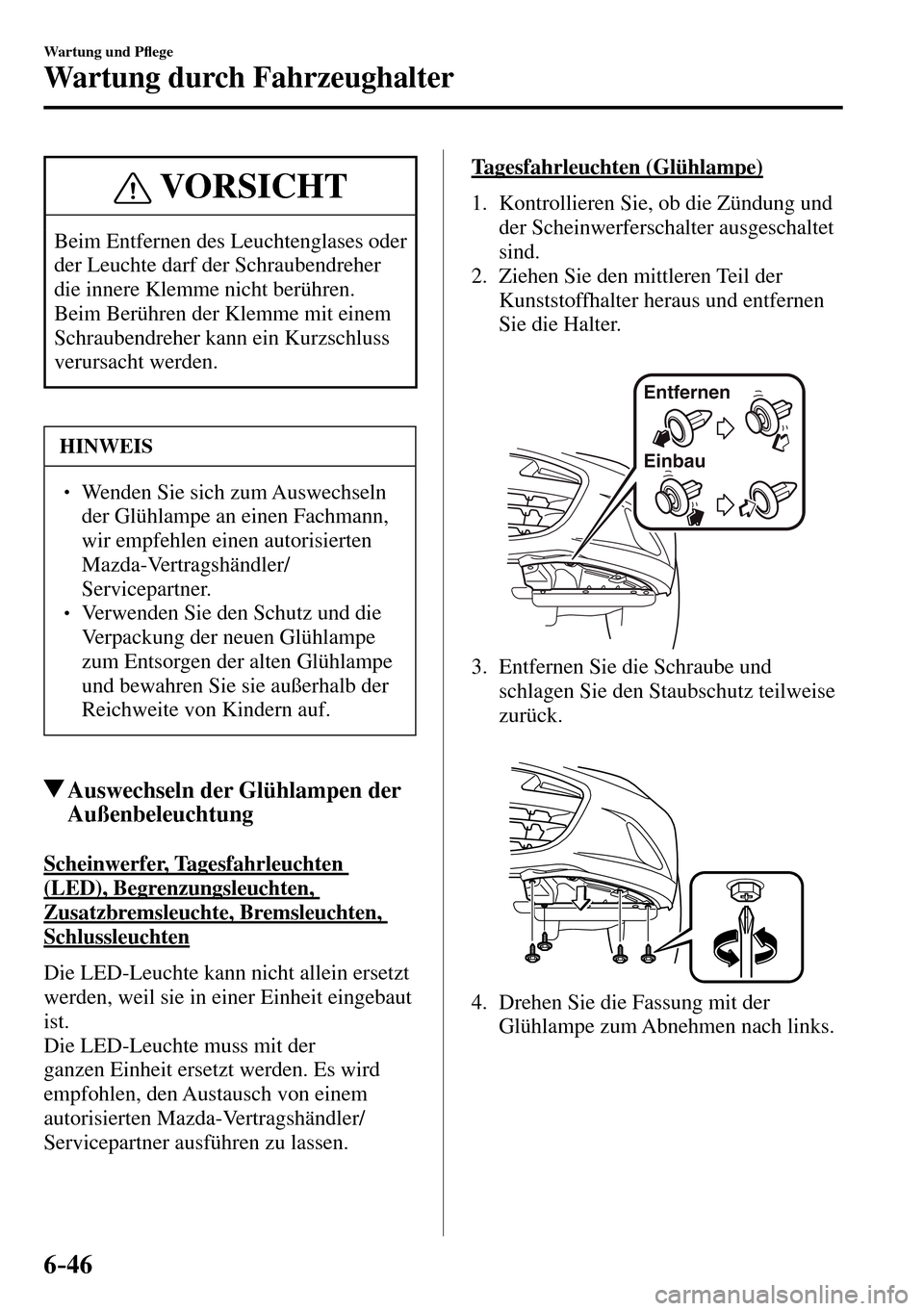

6–46
Wartung und PÀ ege
Wartung durch Fahrzeughalter
VORSICHT
Beim Entfernen des Leuchtenglases oder
der Leuchte darf der Schraubendreher
die innere Klemme nicht berühren.
Beim Berühren der Klemme mit einem
Schraubendreher kann ein Kurzschluss
verursacht werden.
HINWEIS
  Wenden Sie sich zum Auswechseln
der Glühlampe an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner.
  Verwenden Sie den Schutz und die
Verpackung der neuen Glühlampe
zum Entsorgen der alten Glühlampe
und bewahren Sie sie außerhalb der
Reichweite von Kindern auf.
Auswechseln der Glühlampen der
Außenbeleuchtung
Scheinwerfer, Tagesfahrleuchten
(LED), Begrenzungsleuchten,
Zusatzbremsleuchte, Bremsleuchten,
Schlussleuchten
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Tagesfahrleuchten (Glühlampe)
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.
Entfernen
Einbau
3. Entfernen Sie die Schraube und
schlagen Sie den Staubschutz teilweise
zurück.
4. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.

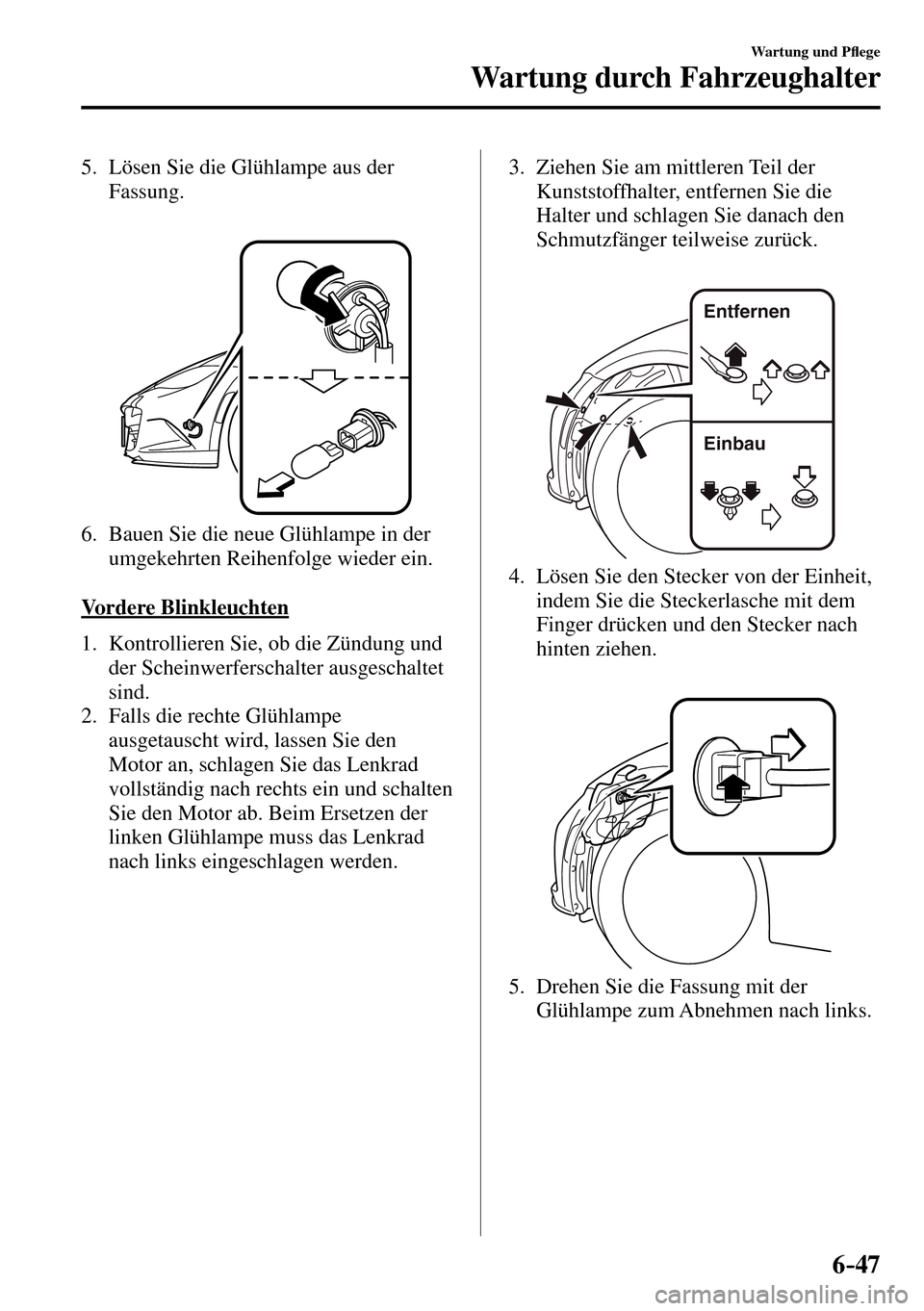

6–47
Wartung und PÀ ege
Wartung durch Fahrzeughalter
5. Lösen Sie die Glühlampe aus der
Fassung.
6. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Vordere Blinkleuchten
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Falls die rechte Glühlampe
ausgetauscht wird, lassen Sie den
Motor an, schlagen Sie das Lenkrad
vollständig nach rechts ein und schalten
Sie den Motor ab. Beim Ersetzen der
linken Glühlampe muss das Lenkrad
nach links eingeschlagen werden. 3. Ziehen Sie am mittleren Teil der
Kunststoffhalter, entfernen Sie die
Halter und schlagen Sie danach den
Schmutzfänger teilweise zurück.
Entfernen
Einbau
4. Lösen Sie den Stecker von der Einheit,
indem Sie die Steckerlasche mit dem
Finger drücken und den Stecker nach
hinten ziehen.
5. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.

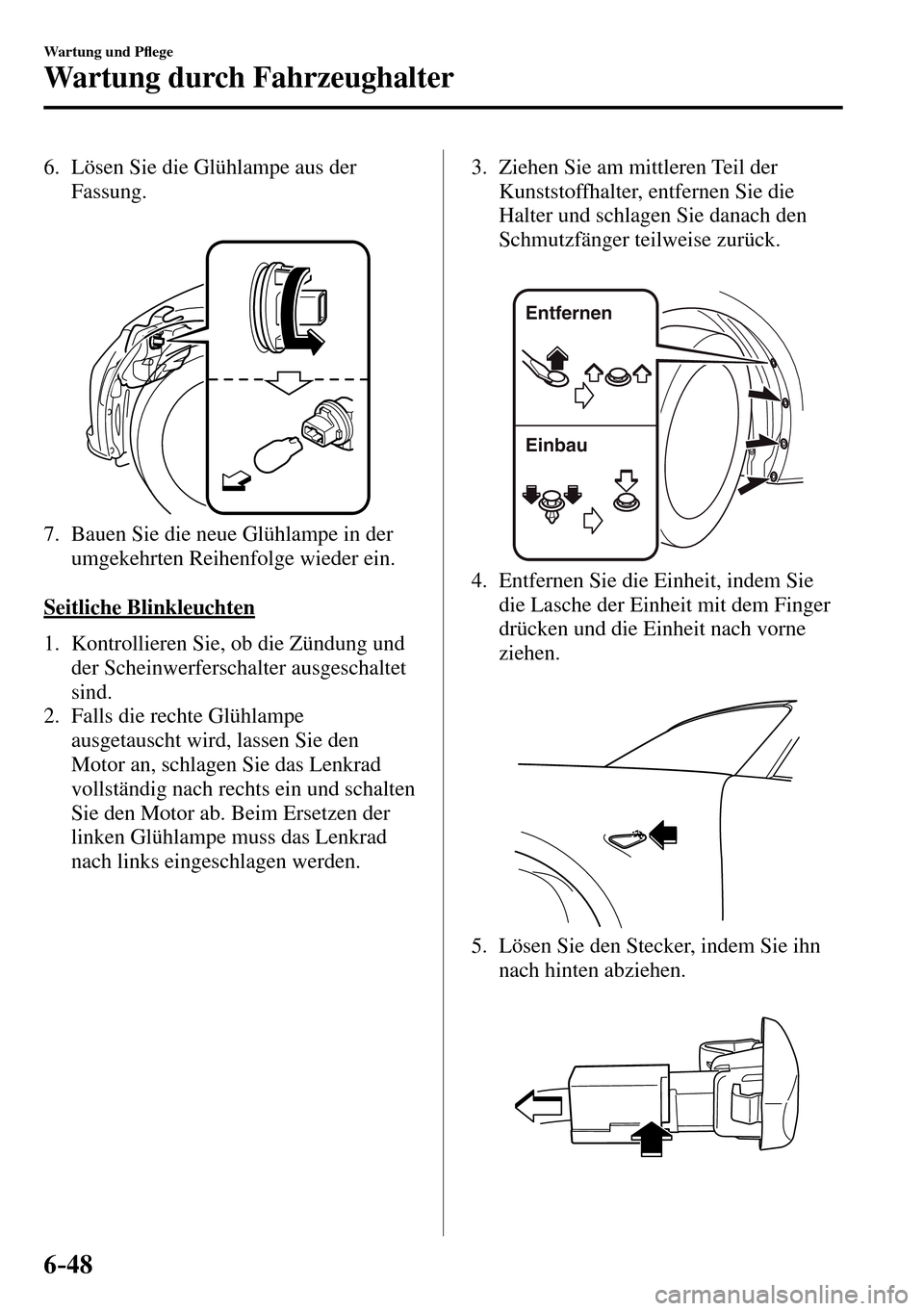

6–48
Wartung und PÀ ege
Wartung durch Fahrzeughalter
6. Lösen Sie die Glühlampe aus der
Fassung.
7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Seitliche Blinkleuchten
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Falls die rechte Glühlampe
ausgetauscht wird, lassen Sie den
Motor an, schlagen Sie das Lenkrad
vollständig nach rechts ein und schalten
Sie den Motor ab. Beim Ersetzen der
linken Glühlampe muss das Lenkrad
nach links eingeschlagen werden. 3. Ziehen Sie am mittleren Teil der
Kunststoffhalter, entfernen Sie die
Halter und schlagen Sie danach den
Schmutzfänger teilweise zurück.
Entfernen
Einbau
4. Entfernen Sie die Einheit, indem Sie
die Lasche der Einheit mit dem Finger
drücken und die Einheit nach vorne
ziehen.
5. Lösen Sie den Stecker, indem Sie ihn
nach hinten abziehen.


6–49
Wartung und PÀ ege
Wartung durch Fahrzeughalter
6. Bauen Sie die neue
Blinkleuchteneinheit in der
umgekehrten Reihenfolge des Ausbaus
wieder ein.
Hintere Blinkleuchten
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus, um die Halter
und die Kofferraumverkleidung zu
entfernen.
Entfernen
Einbau
3. Lösen Sie den Stecker von der Einheit,
indem Sie die Steckerlasche mit dem
Finger drücken und den Stecker nach
unten ziehen.
4. Ziehen Sie am mittleren Teil der
Kunststoffhalter, entfernen Sie die
Halter und schlagen Sie danach die
Seitenverkleidung des Kofferraums
teilweise zurück.
Entfernen
Einbau
