2017 MAZDA MODEL MX-5 RF Betriebsanleitung (in German)

2–44
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme

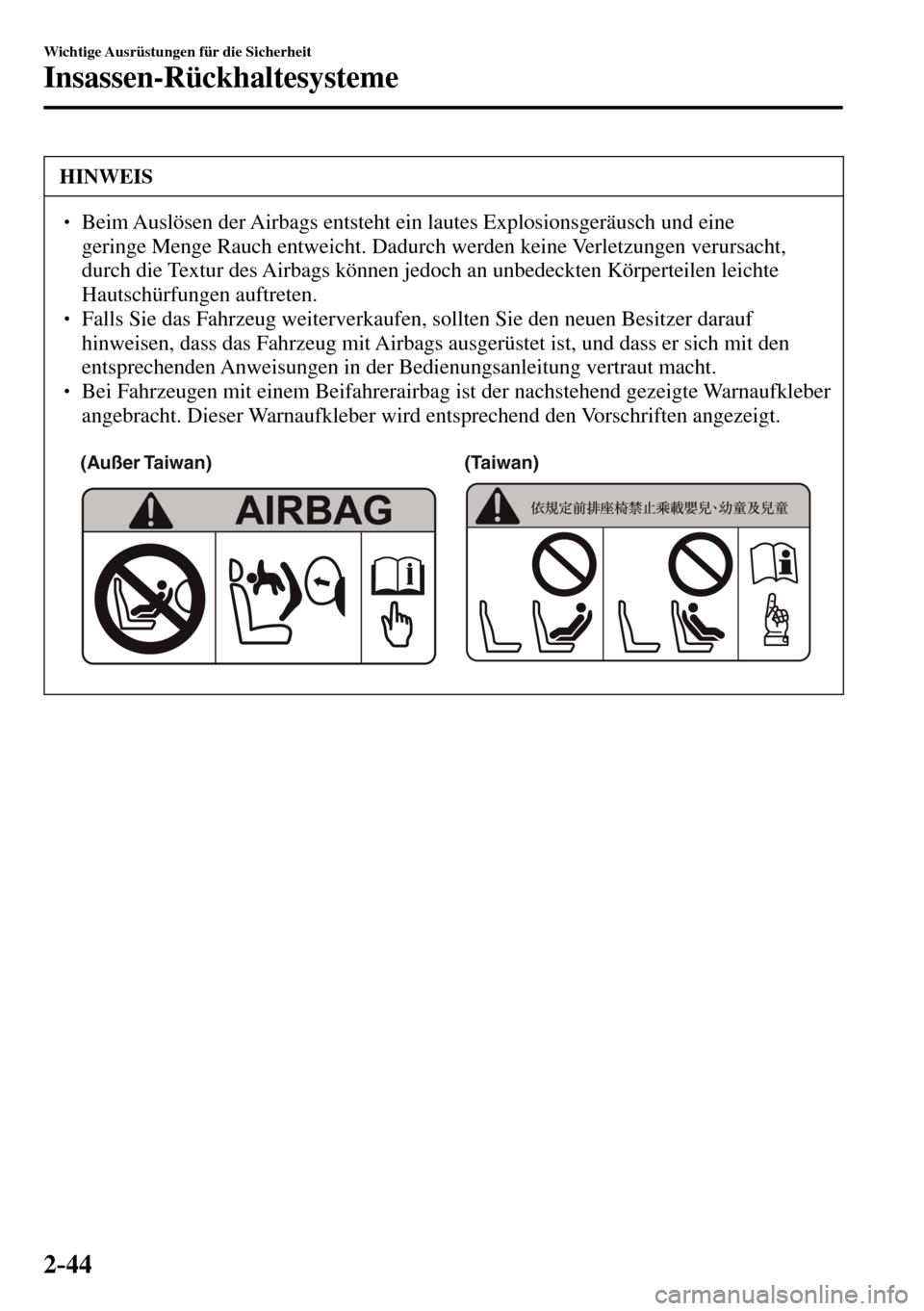

HINWEIS
  Beim Auslösen der Airbags entsteht ein lautes Explosionsgeräusch und eine
geringe Menge Rauch entweicht. Dadurch werden keine Verletzungen verursacht,
durch die Textur des Airbags können jedoch an unbedeckten Körperteilen leichte
Hautschürfungen auftreten.
  Falls Sie das Fahrzeug weiterverkaufen, sollten Sie den neuen Besitzer darauf
hinweisen, dass das Fahrzeug mit Airbags ausgerüstet ist, und dass er sich mit den
entsprechenden Anweisungen in der Bedienungsanleitung vertraut macht.
  Bei Fahrzeugen mit einem Beifahrerairbag ist der nachstehend gezeigte Warnaufkleber
angebracht. Dieser Warnaufkleber wird entsprechend den Vorschriften angezeigt.
(Außer Taiwan) (Taiwan)


2–45
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
Komponenten des Insassen-Rückhaltesystems
(Mit Sitzbelegungserkennungssystem)


2–46
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
*nur bestimmte Modelle
(Ohne Sitzbelegungserkennungssystem)
Fahrer/Beifahrerairbags und Treibsätze
Airbagsensoren und Diagnosemodul (Insassen-Rückhaltesystem-Einheit)
Gurtstraffer (Seite 2-15 )
Vordere Airbagsensoren
Seitenaufprallsensoren
Airbag/Gurtstraffer-Warnleuchte (Seite 4-43 )
Seitenairbags und Treibsätze
Beifahrerairbag-Deaktivierungskontrollleuchte * (Seite 2-53 )
Sitzbelegungserkennungssensor * (Seite 2-53 )
Sitzbelegungserkennungsmodul *


2–47
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
Auslösung des Insassen-Rückhaltesystems
Das Fahrzeug ist mit den folgenden Arten von Insassen-Rückhaltesystemen ausgerüstet. Zur
Verminderung der Verletzungen im Falle eines Unfalls funktionieren die Rückhaltesystem-
Airbags zusammen mit den Gurtstraffern.
Die Rückhaltesystem-Airbags können einen erhöhten Schutz für die Fahrzeuginsassen
zusätzlich zu den Sicherheitsgurten gewähren. Tragen Sie die Sicherheitsgurte richtig.
Gurtstraffer
Bei einem mittelschweren oder schweren Frontal- oder Beinahe-Frontalaufprall werden die
Gurtstraffer ausgelöst.
Außerdem wird bei einem Seitenaufprall der Gurtstraffer auf der Aufprallseite ausgelöst.
Die Gurtstraffer werden je nach der Art der Airbags verschieden ausgelöst. Für weitere
Einzelheiten zur Auslösung der Gurtstraffer wird auf “Auslösekriterien des Insassen-
Rückhaltesystems” (Seite 2-50 ) verwiesen.
Fahrerairbag
Der Fahrerairbag be¿ ndet sich im Lenkrad.
Bei einem stärkeren Frontalaufprall sprechen die Airbagsensoren an und der Fahrerairbag
wird sofort zur Verminderung von Verletzungen aufgeblasen, wenn der Fahrer mit dem Kopf
und der Brust gegen das Lenkrad prallt.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems” verwiesen (Seite 2-50 ).


2–48
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
Beifahrerairbag
Der Beifahrerairbag be¿ ndet sich im Armaturenbrett auf der Beifahrerseite.
Die Auslösung des Beifahrerairbags ist gleich wie beim Fahrerairbag.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems” verwiesen (Seite 2-50 ).
(Mit Sitzbelegungserkennungssystem)
Außerdem wird der Beifahrerairbag nur ausgelöst, wenn der Sitzbelegungserkennungssensor
feststellt, dass auf dem Beifahrersitz ein Beifahrer sitzt. Für Einzelheiten wird auf den
Abschnitt “Sitzbelegungserkennungssystem” (Seite 2-53 ) verwiesen.


2–49
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
Seitenairbags
Die Seitenairbags be¿ nden sich in den Sitzlehnen auf der Außenseite.
Bei einem stärkeren Seitenaufprall sprechen die Airbagsensoren an und der Seitenairbag
auf der Aufprallseite wird sofort aufgeblasen. Der Seitenairbag wird zur Verminderung von
Kopf- und Brustverletzungen sofort aufgeblasen, wenn der Fahrer bzw. der Beifahrer gegen
Innenteile, wie die Tür oder das Fenster prallt.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems” verwiesen (Seite 2-50 ).
(Mit Sitzbelegungserkennungssystem)
Außerdem wird der Beifahrerairbag nur ausgelöst, wenn das
Sitzbelegungserkennungssystem feststellt, dass auf dem Beifahrersitz ein Beifahrer sitzt.
Für Einzelheiten wird auf den Abschnitt “Sitzbelegungserkennungssystem” (Seite 2-53 )
verwiesen.
Warnleuchte/Signal
Eine Systemstörung und der Betriebszustand werden durch eine Warnung angezeigt.
Siehe “Warn- und Anzeigeleuchten” auf Seite 4-43 .
Siehe “Das akustische Warnsignal ist aktiviert” auf Seite 7-54 .


2–50
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
Auslösekriterien des Insassen-Rückhaltesystems
In dieser Tabelle werden die Teile des Insassen-Rückhaltesystems aufgezeigt, die
entsprechend der Aufprallart ausgelöst werden.
(In den Abbildungen werden repräsentative Aufprallarten gezeigt.)
Insassen-
Rückhaltesystem
Aufprallart
Schwerer Frontal- oder Beinahe-
Frontalaufprall Schwerer Seitenaufprall
*2 Aufprall von der Rückseite
Gurtstraffer X *1 (beide Seiten) X *1 (nur Aufprallseite)
Bei einem Aufprall von
der Rückseite werden
keine Airbags und keine
Gurtstraffer ausgelöst. Fahrerairbag X
Beifahrerairbag X
*1
Seitenairbag X *1 (nur Aufprallseite)
X: Die Airbags werden im Falle eines Aufprall ausgelöst.
*1 (Sitzbelegungserkennungssystem)
Die Front- und Seitenairbags und der Gurtstraffer des Beifahrers werden nur ausgelöst, wenn der
Sitzbelegungserkennungssensor feststellt, dass auf dem Beifahrersitz ein Beifahrer sitzt.
*2 Bei einem seitlichen Aufprall werden die Gurtstraffer und die Seitenairbags ausgelöst (nur auf der
Aufprallseite).
HINWEIS
Bei einem schrägen Frontalaufprall werden die Airbags und die Gurtstraffer entsprechend
der Richtung, des Winkels und der Aufprallstärke ausgelöst.


2–51
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme

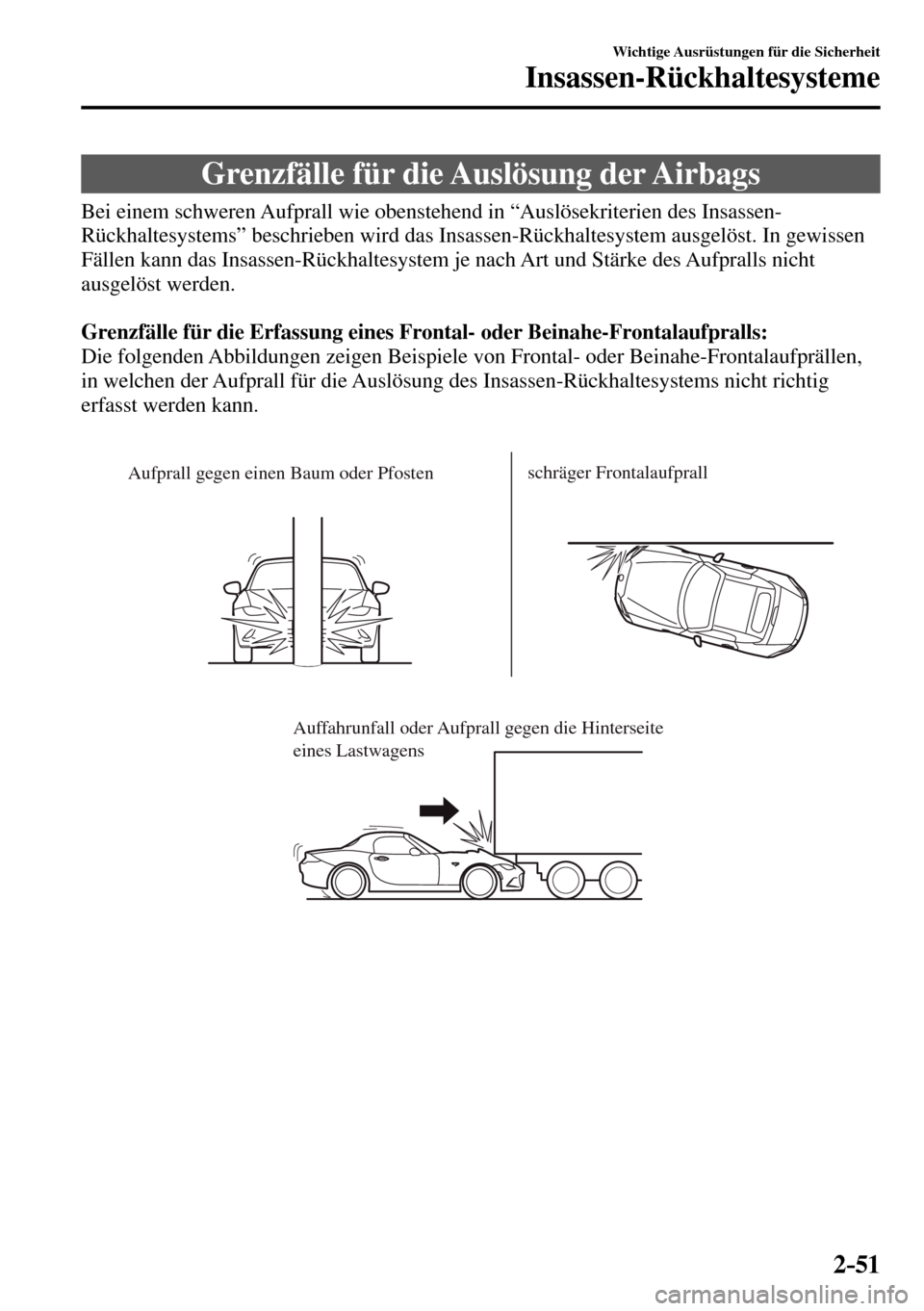

Grenzfälle für die Auslösung der Airbags
Bei einem schweren Aufprall wie obenstehend in “Auslösekriterien des Insassen-
Rückhaltesystems” beschrieben wird das Insassen-Rückhaltesystem ausgelöst. In gewissen
Fällen kann das Insassen-Rückhaltesystem je nach Art und Stärke des Aufpralls nicht
ausgelöst werden.
Grenzfälle für die Erfassung eines Frontal- oder Beinahe-Frontalaufpralls:
Die folgenden Abbildungen zeigen Beispiele von Frontal- oder Beinahe-Frontalaufprällen,
in welchen der Aufprall für die Auslösung des Insassen-Rückhaltesystems nicht richtig
erfasst werden kann.
Aufprall gegen einen Baum oder Pfostenschräger Frontalaufprall
Auffahrunfall oder Aufprall gegen die Hinterseite
eines Lastwagens
