2017 MAZDA MODEL MX-5 RF Betriebsanleitung (in German)

3–46
Vor dem Losfahren
Verdeck (Soft-Top)
4. Halten Sie das Verdeck von der
Fahrzeugaußenseite an der vorderen
Kante fest und ziehen Sie das Verdeck
nach vorne.
Vorderkante
HINWEIS
  Falls die Fenster mit den elektrischen
Fensterhebern nicht automatisch
geöffnet werden können, öffnen Sie
die Fenster vollständig oder öffnen
Sie die Türen.
  Verwenden Sie zum Schließen des
Verdecks vom Fahrzeuginneren die
Verdeckgriffe.

Verdeckgriffe
5. Halten Sie von der Fahrzeuginnenseite
den Verdeckgriff fest und drücken
Sie das Verdeck gegen die
Windschutzscheibe.
Kontrollieren Sie, ob die Schließplatte
richtig in die Verankerung eingreift und
drücken Sie den oberen Hebel nach
oben, bis er einklickt.
Verdeckgriffe
Schließplatte Verankerung


3–47
Vor dem Losfahren
Verdeck (Soft-Top)
VORSICHT
  Falls das Verdeck nicht richtig
gesichert ist, kann es beim Fahren
beschädigt werden.
 Falls an der Entriegelungstaste die
rote Markierung sichtbar ist, ist das
Verdeck nicht verriegelt. Nach dem
Verriegeln des Verdecks müssen Sie
kontrollieren, ob die rote Anzeige
nicht sichtbar ist.

verriegelte Position
nicht verriegelte
Position
roter Bereich
  Richten Sie den Wasserstrahl zum
Abwaschen des Schmutzes nicht
direkt gegen die Scheibenränder.
Andernfalls kann Wasser in das
Fahrzeug eindringen.
 Siehe “PÀ ege des Verdecks” auf
Seite 6-65 .
HINWEIS
  Das Verdeck kann sich
zusammenziehen, wenn es längere
Zeit zusammengefaltet bleibt. In
diesem Fall kann es schwierig
sein den Verdeckhebel an der
Verankerung einzuhaken.
  Drücken Sie das Verdeck hoch,
um zu kontrollieren, ob es richtig
gesichert ist. Falls es nach dem
Verriegeln der Verdeckhebel locker
ist, muss das Verdeck von einem
Fachmann, wir empfehlen einen
autorisieren Mazda-Vertragshändler/
Servicepartner, überprüft werden.


3–48
Vor dem Losfahren
Verdeck (versenkbares Fastback)

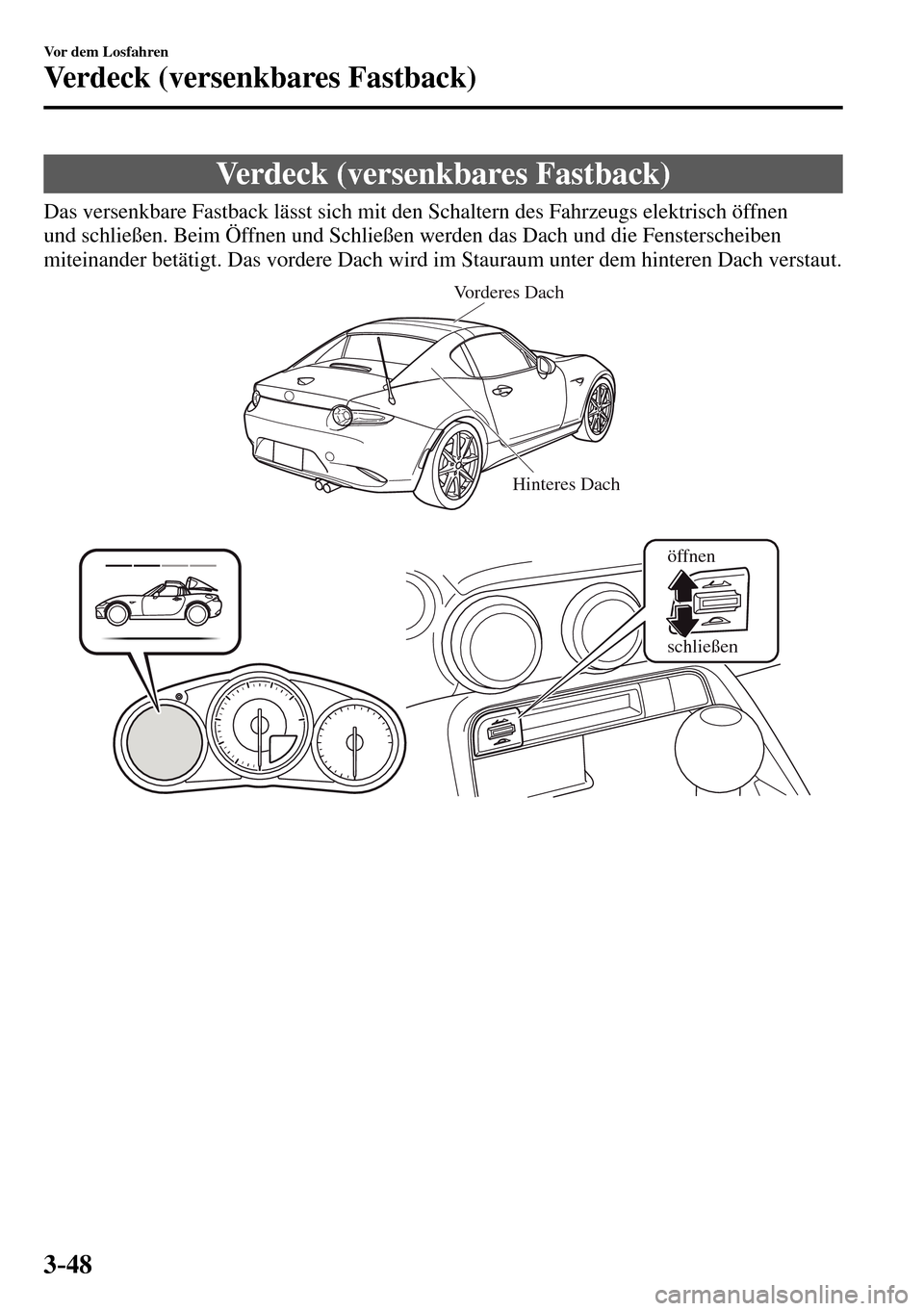

Verdeck (versenkbares Fastback)
Das versenkbare Fastback lässt sich mit den Schaltern des Fahrzeugs elektrisch öffnen
und schließen. Beim Öffnen und Schließen werden das Dach und die Fensterscheiben
miteinander betätigt. Das vordere Dach wird im Stauraum unter dem hinteren Dach verstaut.
Vorderes Dach
Hinteres Dach
öffnen
schließen


3–49
Vor dem Losfahren
Verdeck (versenkbares Fastback)
Vorsichtshinweise zum versenkbaren Fastback
WARNUNG
Vor dem Betätigen des Dachs muss immer kontrolliert werden, ob sich keine Personen
in der Nähe be¿ nden:
Bei einer unerwarteten Bewegung des Dachs kann ein Unfall verursacht werden, wenn
jemand einklemmt wird, was zu schweren Verletzungen führen kann.
Während der Fahrt müssen alle Fahrzeuginsassen auf den Sitzen Platz nehmen und
sich mit den Sicherheitsgurten richtig anschnallen:
Während der Fahrt dürfen keine Fahrzeuginsassen aufstehen oder auf dem hinteren
Dach oder auf der Mittelkonsole sitzen. Im Falle von plötzlichen Fahrzeugbewegungen
oder eines Aufpralls ist eine hohe Verletzungsgefahr mit eventuell tödlichen Folgen
vorhanden.
Halten Sie Ihre Hände und Finger beim Betätigen des Dachs von der
Befestigungsvorrichtung fern:
Es ist gefährlich, mit den Händen oder Fingern die Befestigungsvorrichtung zu
berühren. Beim Einklemmen besteht hohe Verletzungsgefahr.


3–50
Vor dem Losfahren
Verdeck (versenkbares Fastback)
VORSICHT
  Beim Ein- oder Aussteigen bei geöffnetem Dach müssen Sie sorgfältig darauf achten,
den Kopf oder den Körper nicht an der Ecke der Windschutzscheibe anzuschlagen.
Sonst können Verletzungen verursacht werden.
  Fahren Sie nicht mit halb geöffnetem Dach, das Dach kann beschädigt werden und es
kann ein unvorhergesehener Unfall verursacht werden.
  Kinder dürfen nicht mit dem Schalter für versenkbares Fastback spielen.
 Legen Sie keine Gegenstände in die Nähe des hinteren Dachs, der Heckscheibe oder
des Stauraums für das vordere Dach. Auch kleine Gegenstände können Schäden
verursachen.
  Entfernen Sie die Blätter auf dem Dach. Sonst kann der Wasserablauf blockiert
werden.
  Kontrollieren Sie vor dem Öffnen des Dachs, ob der Heckscheibenheizungsschalter
ausgeschaltet ist. Durch die entstehende Hitze von der Heckscheibenheizung können
das Dach und die Verkleidung beschädigt werden.
  Beim Öffnen und Schließen des Dachs müssen Sie kontrollieren, ob der Raum über
dem Dach (ca. 1,6 m vom Boden) frei ist, weil sonst das Dach oder das Hindernis
beschädigt werden können.
  Beim Öffnen und Schließen des Dachs dürfen keine Kräfte auf das vordere und hintere
Dach ausgeübt werden. Der Mechanismus zum Öffnen und Schließen des Dachs kann
beschädigt werden.
  Richten Sie den Wasserstrahl zum Abwaschen des Schmutzes vom Dach nicht direkt
gegen die Scheibenränder. Andernfalls kann Wasser in den Innenraum eindringen.
 Siehe “Wartung des versenkbaren Fastbacks” auf Seite 6-67 .   Stellen Sie zum Öffnen und Schließen des Dachs das Fahrzeug auf einer harten und
ebenen Stelle ab, an welcher der Verkehr nicht behindert wird. Beim Öffnen und
Schließen des Dachs auf einem Gefälle oder an einer Steigung kann der Mechanismus
zum Öffnen und Schließen des Dachs beschädigt werden.
  Benutzen Sie keine automatische Waschanlage, weil das Dach beschädigt werden
kann.
  Bei tiefer Außentemperatur, wenn das Dach und die angrenzenden Teile gefroren sind,
darf das Dach nicht gewaltsam geöffnet oder geschlossen werden, weil es beschädigt
werden kann.
  Beim Öffnen des Dachs im nassen Zustand kann Wasser in den Fahrzeuginnenraum
abtropfen.
  Das Dach darf bei starkem Wind nicht geöffnet oder geschlossen werden, weil es
beschädigt werden kann.


3–51
Vor dem Losfahren
Verdeck (versenkbares Fastback)

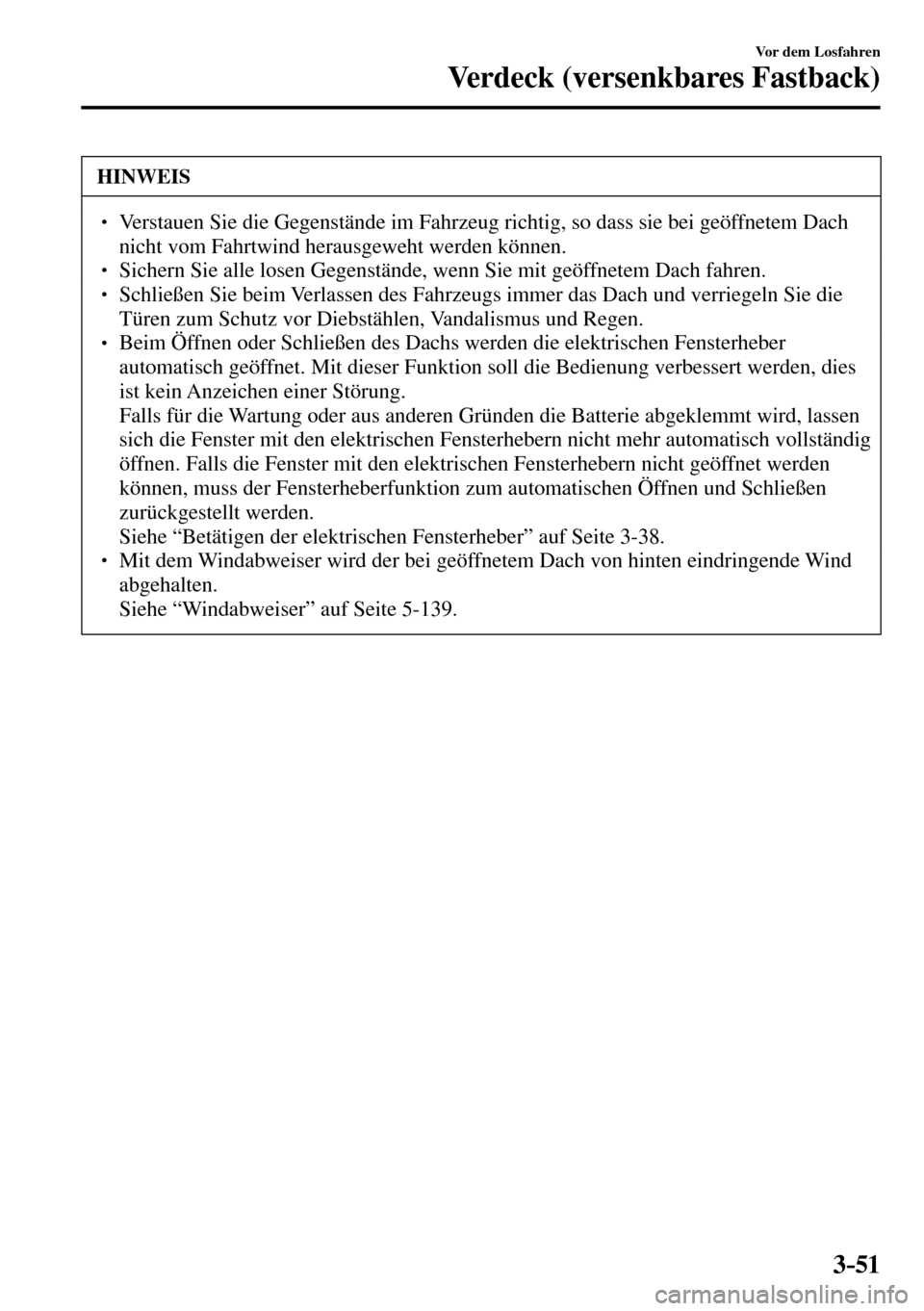

HINWEIS
  Verstauen Sie die Gegenstände im Fahrzeug richtig, so dass sie bei geöffnetem Dach
nicht vom Fahrtwind herausgeweht werden können.
  Sichern Sie alle losen Gegenstände, wenn Sie mit geöffnetem Dach fahren.
 Schließen Sie beim Verlassen des Fahrzeugs immer das Dach und verriegeln Sie die
Türen zum Schutz vor Diebstählen, Vandalismus und Regen.
  Beim Öffnen oder Schließen des Dachs werden die elektrischen Fensterheber
automatisch geöffnet. Mit dieser Funktion soll die Bedienung verbessert werden, dies
ist kein Anzeichen einer Störung.
 Falls für die Wartung oder aus anderen Gründen die Batterie abgeklemmt wird, lassen
sich die Fenster mit den elektrischen Fensterhebern nicht mehr automatisch vollständig
öffnen. Falls die Fenster mit den elektrischen Fensterhebern nicht geöffnet werden
können, muss der Fensterheberfunktion zum automatischen Öffnen und Schließen
zurückgestellt werden.
 Siehe “Betätigen der elektrischen Fensterheber” auf Seite 3-38 .   Mit dem Windabweiser wird der bei geöffnetem Dach von hinten eindringende Wind
abgehalten.
 Siehe “Windabweiser” auf Seite 5-139 .


3–52
Vor dem Losfahren
Verdeck (versenkbares Fastback)

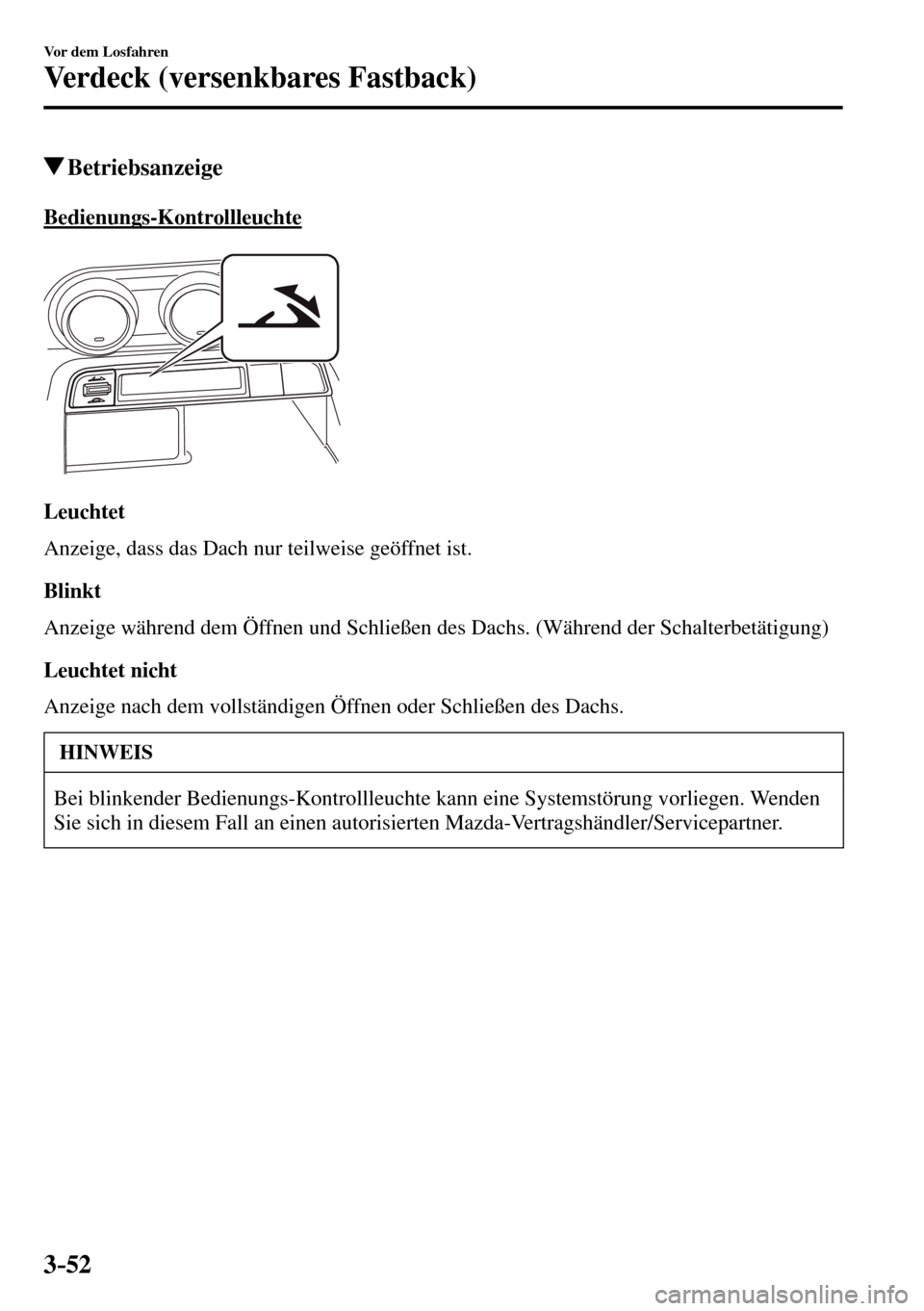

Betriebsanzeige
Bedienungs-Kontrollleuchte
Leuchtet
Anzeige, dass das Dach nur teilweise geöffnet ist.
Blinkt
Anzeige während dem Öffnen und Schließen des Dachs. (Während der Schalterbetätigung)
Leuchtet nicht
Anzeige nach dem vollständigen Öffnen oder Schließen des Dachs.
HINWEIS
Bei blinkender Bedienungs-Kontrollleuchte kann eine Systemstörung vorliegen. Wenden
Sie sich in diesem Fall an einen autorisierten Mazda-Vertragshändler/Servicepartner.


3–53
Vor dem Losfahren
Verdeck (versenkbares Fastback)

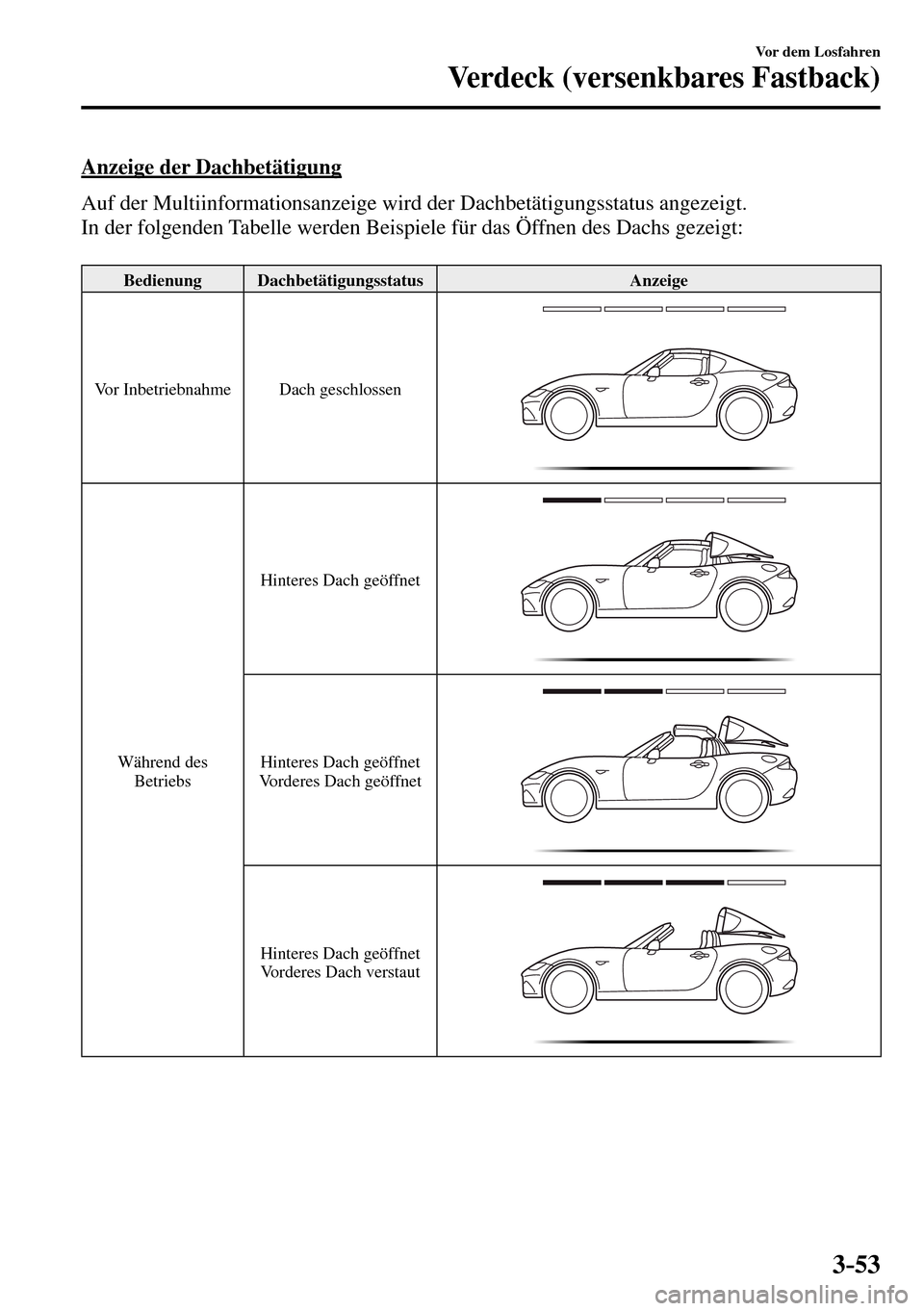

Anzeige der Dachbetätigung
Auf der Multiinformationsanzeige wird der Dachbetätigungsstatus angezeigt.
In der folgenden Tabelle werden Beispiele für das Öffnen des Dachs gezeigt:
Bedienung Dachbetätigungsstatus Anzeige
Vor Inbetriebnahme Dach geschlossen
Während des
Betriebs Hinteres Dach geöffnet Hinteres Dach geöffnet
Vorderes Dach geöffnet
Hinteres Dach geöffnet
Vorderes Dach verstaut
