2017 MAZDA MODEL MX-5 RF Betriebsanleitung (in German)

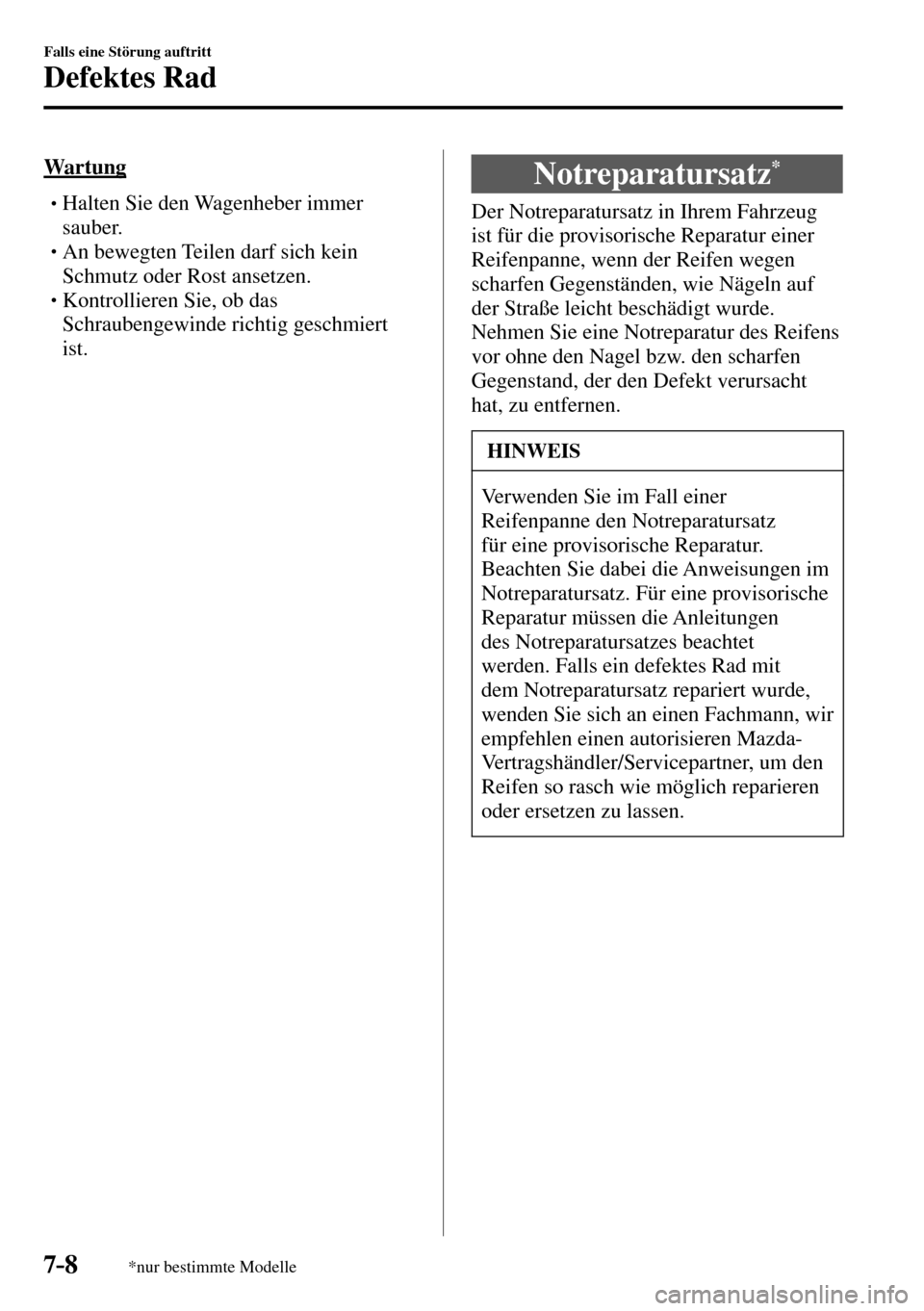

7–8
Falls eine Störung auftritt
Defektes Rad
*nur bestimmte Modelle
W a r t u n g





 Halten Sie den Wagenheber immer
sauber.



 An bewegten Teilen darf sich kein
Schmutz oder Rost ansetzen.



 Kontrollieren Sie, ob das
Schraubengewinde richtig geschmiert
ist.
Notreparatursatz *
Der Notreparatursatz in Ihrem Fahrzeug
ist für die provisorische Reparatur einer
Reifenpanne, wenn der Reifen wegen
scharfen Gegenständen, wie Nägeln auf
der Straße leicht beschädigt wurde.
Nehmen Sie eine Notreparatur des Reifens
vor ohne den Nagel bzw. den scharfen
Gegenstand, der den Defekt verursacht
hat, zu entfernen.
HINWEIS
Verwenden Sie im Fall einer
Reifenpanne den Notreparatursatz
für eine provisorische Reparatur.
Beachten Sie dabei die Anweisungen im
Notreparatursatz. Für eine provisorische
Reparatur müssen die Anleitungen
des Notreparatursatzes beachtet
werden. Falls ein defektes Rad mit
dem Notreparatursatz repariert wurde,
wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisieren Mazda-
Vertragshändler/Servicepartner, um den
Reifen so rasch wie möglich reparieren
oder ersetzen zu lassen.

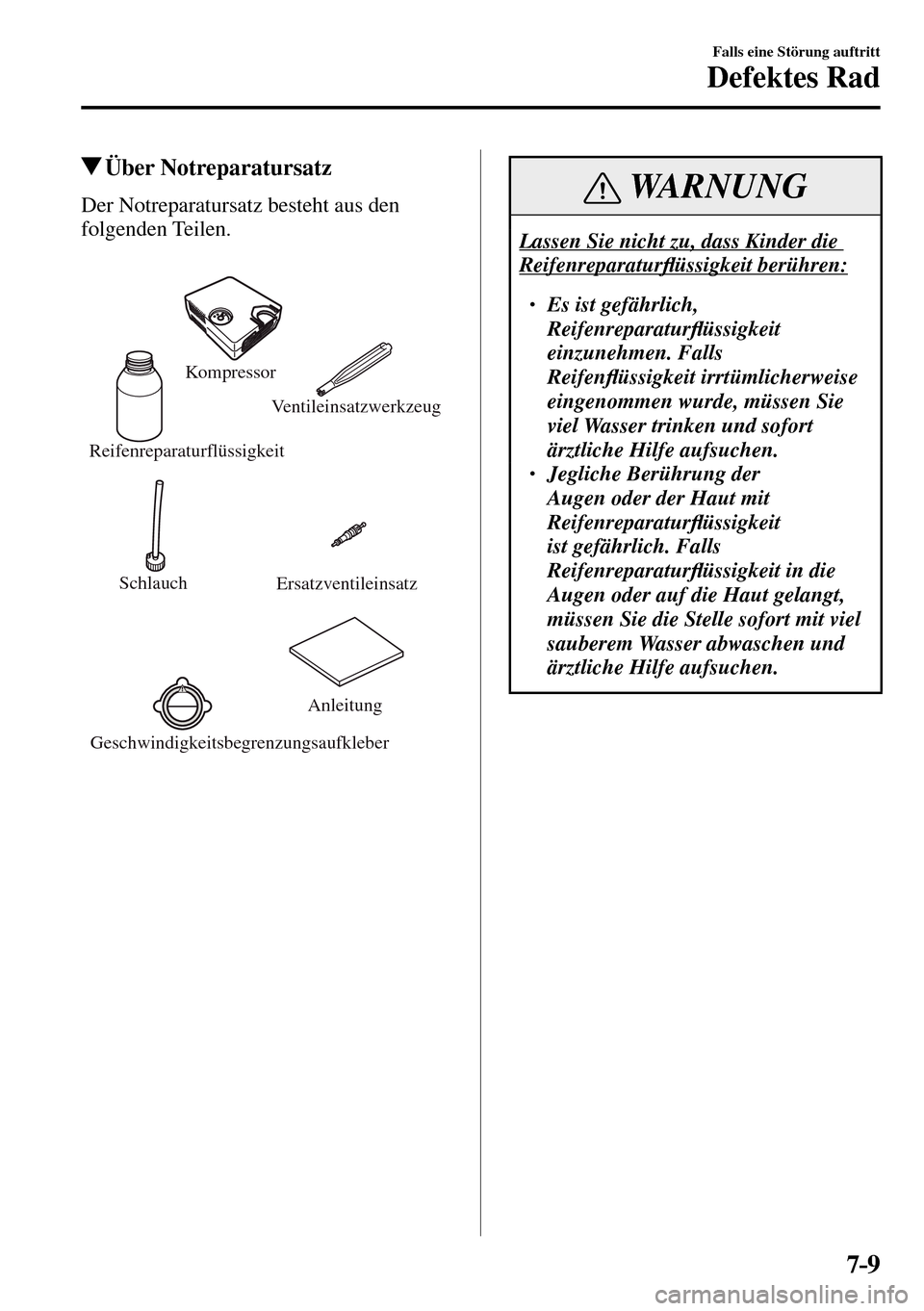

7–9
Falls eine Störung auftritt
Defektes Rad
Über Notreparatursatz
Der Notreparatursatz besteht aus den
folgenden Teilen.
Reifenreparaturflüssigkeit
SchlauchKompressor
Ventileinsatzwerkzeug
Ersatzventileinsatz
GeschwindigkeitsbegrenzungsaufkleberAnleitung
WARNUNG
Lassen Sie nicht zu, dass Kinder die
ReifenreparaturÀ üssigkeit berühren:


 Es ist gefährlich,
ReifenreparaturÀ üssigkeit
einzunehmen. Falls
ReifenÀ üssigkeit irrtümlicherweise
eingenommen wurde, müssen Sie
viel Wasser trinken und sofort
ärztliche Hilfe aufsuchen.
  Jegliche Berührung der
Augen oder der Haut mit
ReifenreparaturÀ üssigkeit
ist gefährlich. Falls
ReifenreparaturÀ üssigkeit in die
Augen oder auf die Haut gelangt,
müssen Sie die Stelle sofort mit viel
sauberem Wasser abwaschen und
ärztliche Hilfe aufsuchen.

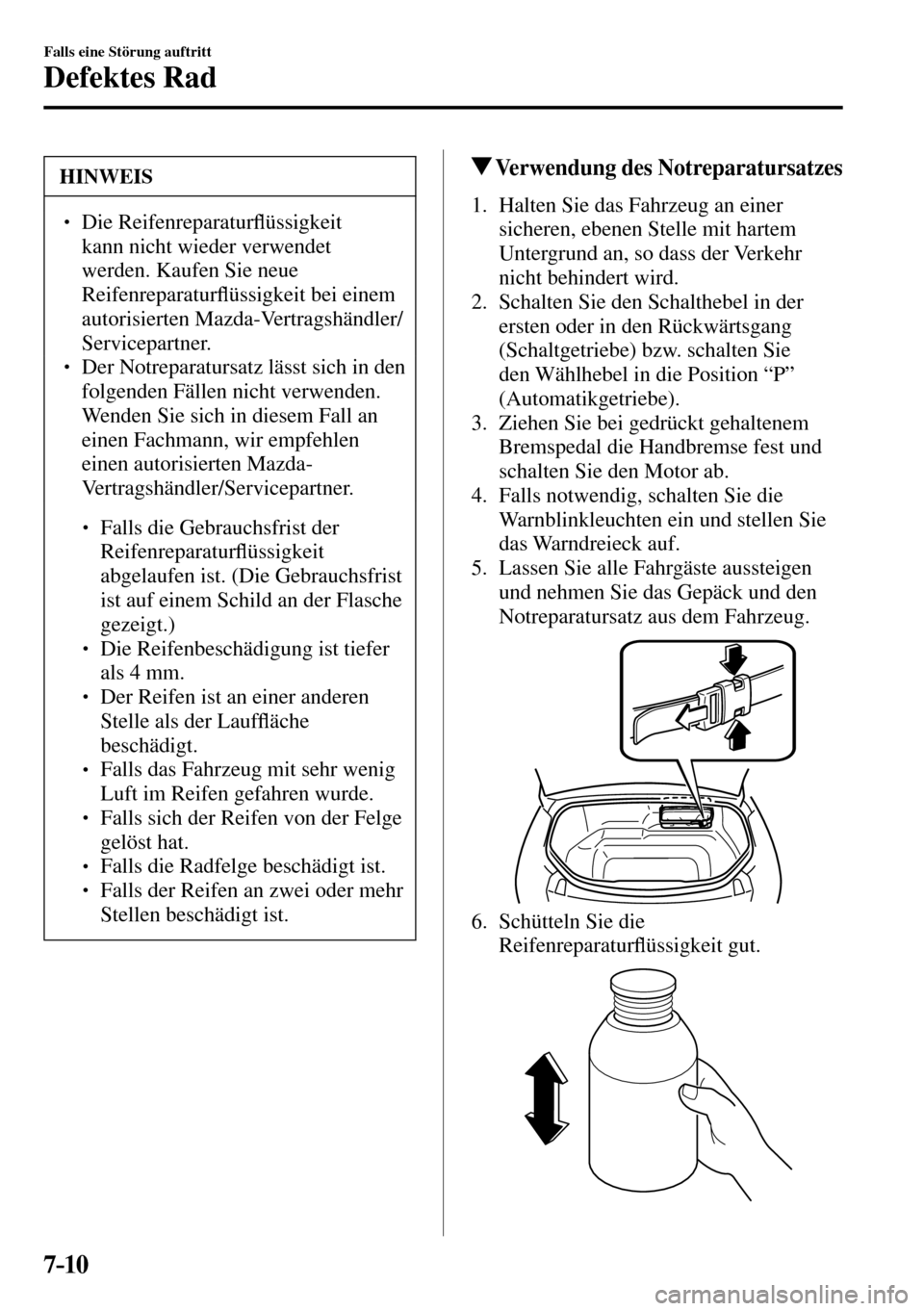

7–10
Falls eine Störung auftritt
Defektes Rad
HINWEIS
  Die ReifenreparaturÀ üssigkeit
kann nicht wieder verwendet
werden. Kaufen Sie neue
ReifenreparaturÀ üssigkeit bei einem
autorisierten Mazda-Vertragshändler/
Servicepartner.
  Der Notreparatursatz lässt sich in den
folgenden Fällen nicht verwenden.
 Wenden Sie sich in diesem Fall an
einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.



 Falls die Gebrauchsfrist der
ReifenreparaturÀ üssigkeit
abgelaufen ist. (Die Gebrauchsfrist
ist auf einem Schild an der Flasche
gezeigt.)



 Die Reifenbeschädigung ist tiefer
als 4 mm.



 Der Reifen ist an einer anderen
Stelle als der LaufÀ äche
beschädigt.



 Falls das Fahrzeug mit sehr wenig
Luft im Reifen gefahren wurde.



 Falls sich der Reifen von der Felge
gelöst hat.



 Falls die Radfelge beschädigt ist.



 Falls der Reifen an zwei oder mehr
Stellen beschädigt ist.
Verwendung des Notreparatursatzes
1. Halten Sie das Fahrzeug an einer
sicheren, ebenen Stelle mit hartem
Untergrund an, so dass der Verkehr
nicht behindert wird.
2. Schalten Sie den Schalthebel in der
ersten oder in den Rückwärtsgang
(Schaltgetriebe) bzw. schalten Sie
den Wählhebel in die Position “P”
(Automatikgetriebe).
3. Ziehen Sie bei gedrückt gehaltenem
Bremspedal die Handbremse fest und
schalten Sie den Motor ab.
4. Falls notwendig, schalten Sie die
Warnblinkleuchten ein und stellen Sie
das Warndreieck auf.
5. Lassen Sie alle Fahrgäste aussteigen
und nehmen Sie das Gepäck und den
Notreparatursatz aus dem Fahrzeug.
6. Schütteln Sie die
ReifenreparaturÀ üssigkeit gut.


7–11
Falls eine Störung auftritt
Defektes Rad
VORSICHT
Falls die Flasche mit der
ReifenreparaturÀ üssigkeit nach
Anbringen des Schlauchs geschüttelt
wird, kann am Schlauch Flüssigkeit
austreten. Es ist möglich, dass sich
ausgetretene ReifenreparaturÀ üssigkeit
nicht von Kleidern und anderen
Gegenständen entfernen lässt. Schütteln
Sie deshalb die Flasche vor dem
Anbringen des Schlauches.
HINWEIS
Die ReifenreparaturÀ üssigkeit härtet
rasch und ist bei kaltem Wetter
(Temperatur von 0 °C oder tiefer)
schwierig einzuspritzen. Wärmen Sie
in diesem Fall die Flüssigkeit vor dem
Einspritzen etwas im Fahrzeug an.
7. Nehmen Sie den Deckel von der
Flasche ab. Schrauben Sie den
Schlauch mit der Kappe auf, um die
innere Kappe zu brechen.
Kappe
Schlauch
Reifenreparaturflüssigkeit
8. Entfernen Sie den Ventildeckel vom
defekten Rad. Drücken Sie mit der
Rückseite des Ventileinsatzwerkzeugs
auf den Ventileinsatz, um die Luft im
Reifen vollständig abzulassen.
Ventileinsatzwerkzeug Ventil
Ventildeckel
VORSICHT
Falls die Luft nicht vollständig
abgelassen wurde, kann der
Ventileinsatz beim Entfernen
herausspringen. Entfernen Sie deshalb
den Ventileinsatz sorgfältig.
9. Drehen Sie den Ventileinsatz mit dem
Ventileinsatzwerkzeug nach links und
entfernen Sie den Ventileinsatz.
VentilVentileinsatz

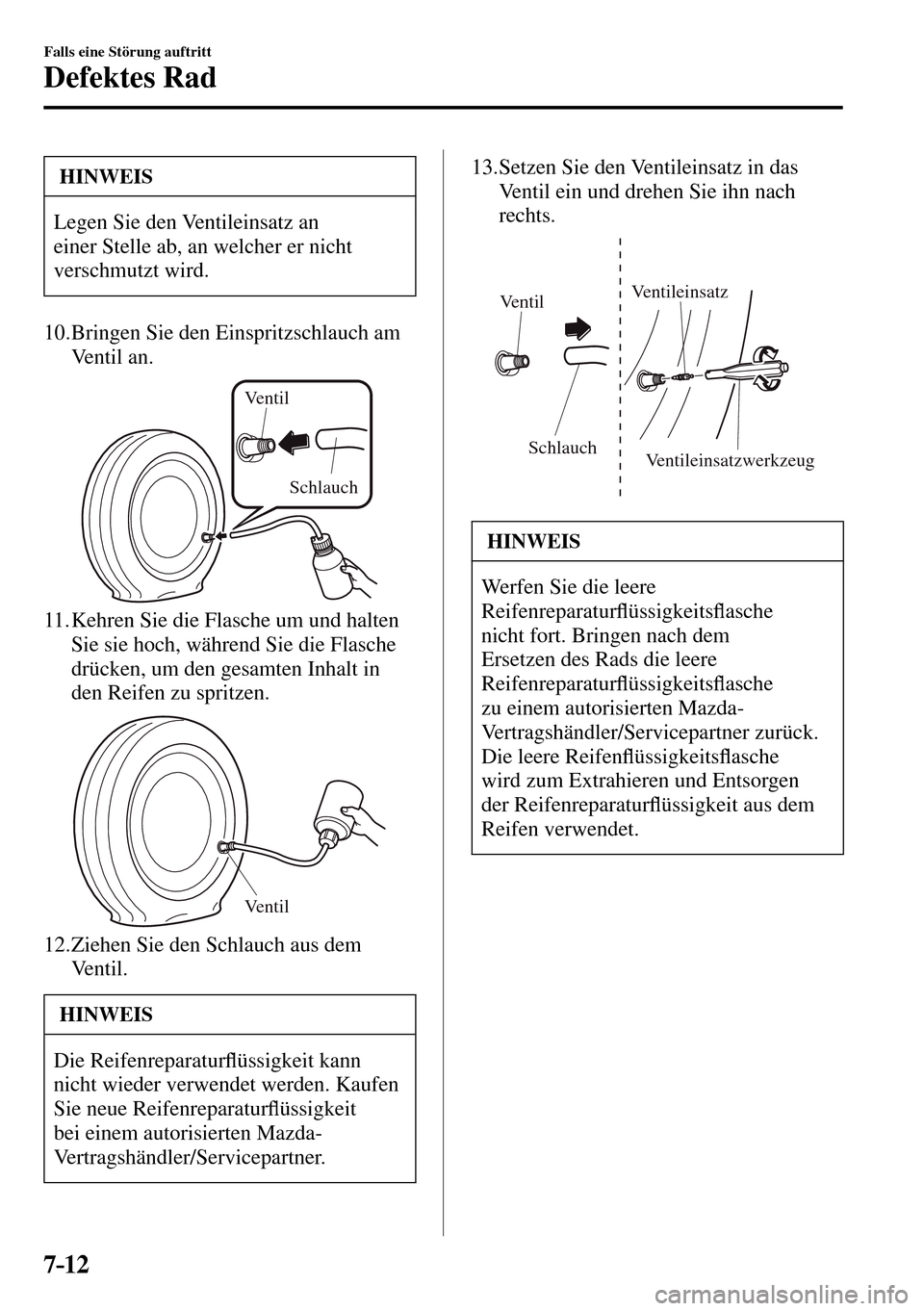

7–12
Falls eine Störung auftritt
Defektes Rad
HINWEIS
Legen Sie den Ventileinsatz an
einer Stelle ab, an welcher er nicht
verschmutzt wird.
10. Bringen Sie den Einspritzschlauch am
Ventil an.
Ventil
Schlauch
11. Kehren Sie die Flasche um und halten
Sie sie hoch, während Sie die Flasche
drücken, um den gesamten Inhalt in
den Reifen zu spritzen.
Ventil
12. Ziehen Sie den Schlauch aus dem
Ventil.
HINWEIS
Die ReifenreparaturÀ üssigkeit kann
nicht wieder verwendet werden. Kaufen
Sie neue ReifenreparaturÀ üssigkeit
bei einem autorisierten Mazda-
Vertragshändler/Servicepartner. 13. Setzen Sie den Ventileinsatz in das
Ventil ein und drehen Sie ihn nach
rechts.
Schlauch
Ventileinsatzwerkzeug Ventil
Ventileinsatz
HINWEIS
Werfen Sie die leere
ReifenreparaturÀ üssigkeitsÀ asche
nicht fort. Bringen nach dem
Ersetzen des Rads die leere
ReifenreparaturÀ üssigkeitsÀ asche
zu einem autorisierten Mazda-
Vertragshändler/Servicepartner zurück.
Die leere ReifenÀ üssigkeitsÀ asche
wird zum Extrahieren und Entsorgen
der ReifenreparaturÀ üssigkeit aus dem
Reifen verwendet.

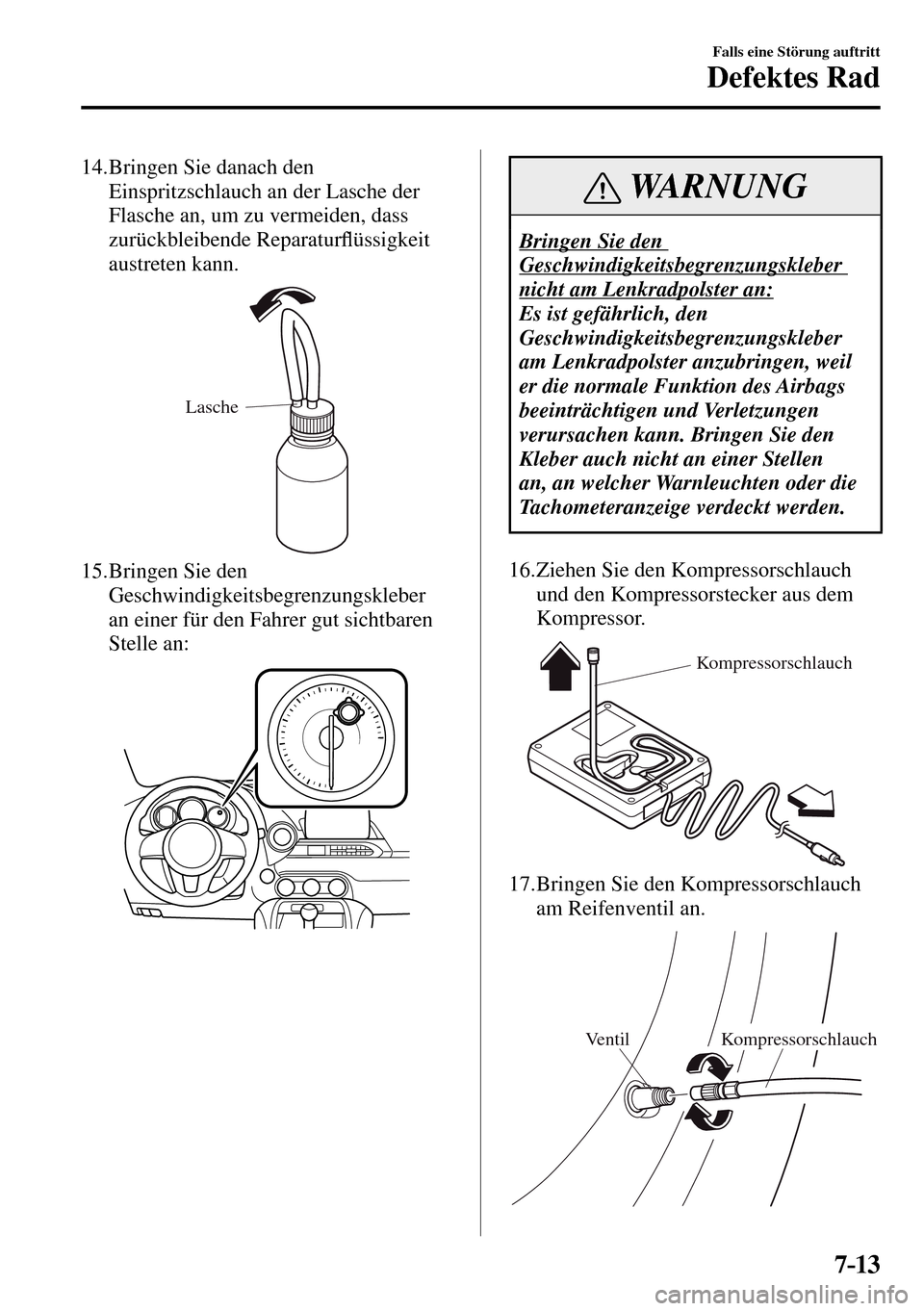

7–13
Falls eine Störung auftritt
Defektes Rad
14. Bringen Sie danach den
Einspritzschlauch an der Lasche der
Flasche an, um zu vermeiden, dass
zurückbleibende ReparaturÀ üssigkeit
austreten kann.
Lasche
15. Bringen Sie den
Geschwindigkeitsbegrenzungskleber
an einer für den Fahrer gut sichtbaren
Stelle an:
WARNUNG
Bringen Sie den
Geschwindigkeitsbegrenzungskleber
nicht am Lenkradpolster an:
Es ist gefährlich, den
Geschwindigkeitsbegrenzungskleber
am Lenkradpolster anzubringen, weil
er die normale Funktion des Airbags
beeinträchtigen und Verletzungen
verursachen kann. Bringen Sie den
Kleber auch nicht an einer Stellen
an, an welcher Warnleuchten oder die
Tachometeranzeige verdeckt werden.
16. Ziehen Sie den Kompressorschlauch
und den Kompressorstecker aus dem
Kompressor.
Kompressorschlauch
17. Bringen Sie den Kompressorschlauch
am Reifenventil an.
Ventil Kompressorschlauch

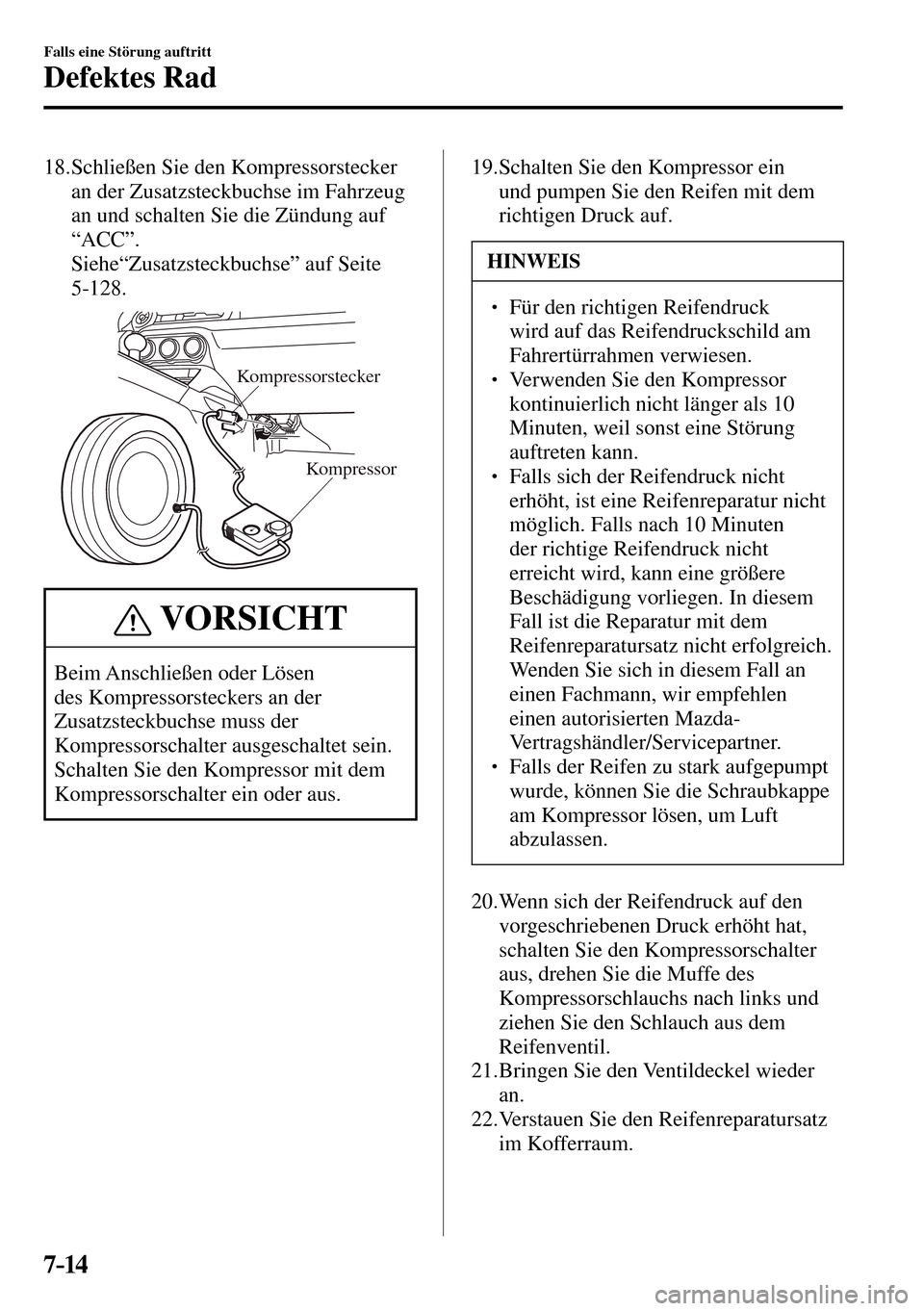

7–14
Falls eine Störung auftritt
Defektes Rad
18. Schließen Sie den Kompressorstecker
an der Zusatzsteckbuchse im Fahrzeug
an und schalten Sie die Zündung auf
“ACC”.
Siehe“Zusatzsteckbuchse” auf Seite
5-128.
Kompressor
Kompressorstecker
VORSICHT
Beim Anschließen oder Lösen
des Kompressorsteckers an der
Zusatzsteckbuchse muss der
Kompressorschalter ausgeschaltet sein.
Schalten Sie den Kompressor mit dem
Kompressorschalter ein oder aus. 19. Schalten Sie den Kompressor ein
und pumpen Sie den Reifen mit dem
richtigen Druck auf.
HINWEIS
  Für den richtigen Reifendruck
wird auf das Reifendruckschild am
Fahrertürrahmen verwiesen.
  Verwenden Sie den Kompressor
kontinuierlich nicht länger als 10
Minuten, weil sonst eine Störung
auftreten kann.
  Falls sich der Reifendruck nicht
erhöht, ist eine Reifenreparatur nicht
möglich. Falls nach 10 Minuten
der richtige Reifendruck nicht
erreicht wird, kann eine größere
Beschädigung vorliegen. In diesem
Fall ist die Reparatur mit dem
Reifenreparatursatz nicht erfolgreich.
Wenden Sie sich in diesem Fall an
einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
  Falls der Reifen zu stark aufgepumpt
wurde, können Sie die Schraubkappe
am Kompressor lösen, um Luft
abzulassen.
20. Wenn sich der Reifendruck auf den
vorgeschriebenen Druck erhöht hat,
schalten Sie den Kompressorschalter
aus, drehen Sie die Muffe des
Kompressorschlauchs nach links und
ziehen Sie den Schlauch aus dem
Reifenventil.
21. Bringen Sie den Ventildeckel wieder
an.
22. Verstauen Sie den Reifenreparatursatz
im Kofferraum.

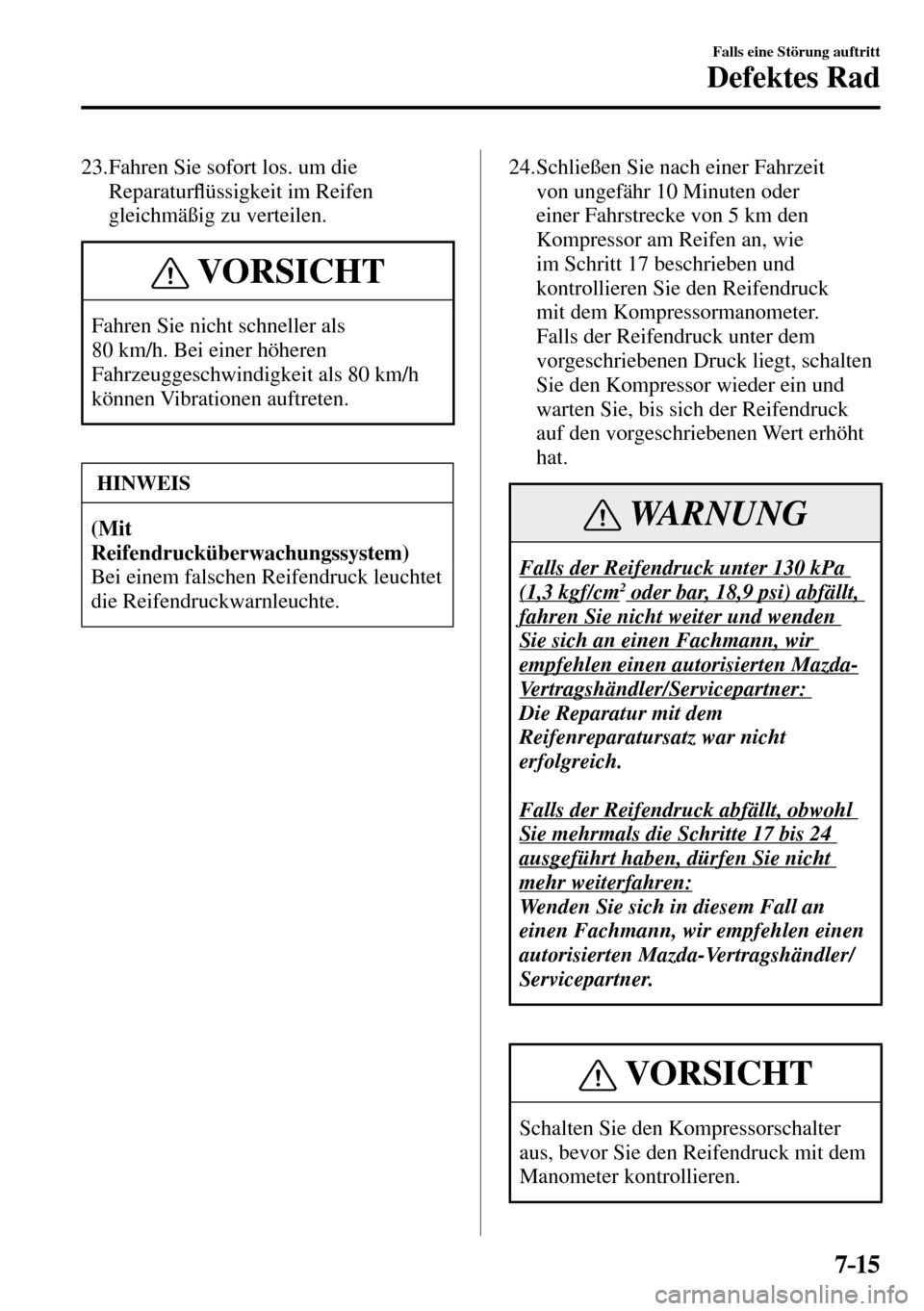

7–15
Falls eine Störung auftritt
Defektes Rad
23. Fahren Sie sofort los. um die
ReparaturÀ üssigkeit im Reifen
gleichmäßig zu verteilen.
VORSICHT
Fahren Sie nicht schneller als
80 km/h. Bei einer höheren
Fahrzeuggeschwindigkeit als 80 km/h
können Vibrationen auftreten.
HINWEIS
(Mit
Reifendrucküberwachungssystem)
Bei einem falschen Reifendruck leuchtet
die Reifendruckwarnleuchte. 24. Schließen Sie nach einer Fahrzeit
von ungefähr 10 Minuten oder
einer Fahrstrecke von 5 km den
Kompressor am Reifen an, wie
im Schritt 17 beschrieben und
kontrollieren Sie den Reifendruck
mit dem Kompressormanometer.
Falls der Reifendruck unter dem
vorgeschriebenen Druck liegt, schalten
Sie den Kompressor wieder ein und
warten Sie, bis sich der Reifendruck
auf den vorgeschriebenen Wert erhöht
hat. WARNUNG
Falls der Reifendruck unter 130 kPa
(1,3 kgf/cm 2 oder bar, 18,9 psi) abfällt,
fahren Sie nicht weiter und wenden
Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner:
Die Reparatur mit dem
Reifenreparatursatz war nicht
erfolgreich.
Falls der Reifendruck abfällt, obwohl
Sie mehrmals die Schritte 17 bis 24
ausgeführt haben, dürfen Sie nicht
mehr weiterfahren:
Wenden Sie sich in diesem Fall an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
Schalten Sie den Kompressorschalter
aus, bevor Sie den Reifendruck mit dem
Manometer kontrollieren.
