2017 MAZDA MODEL MX-5 RF Betriebsanleitung (in German)

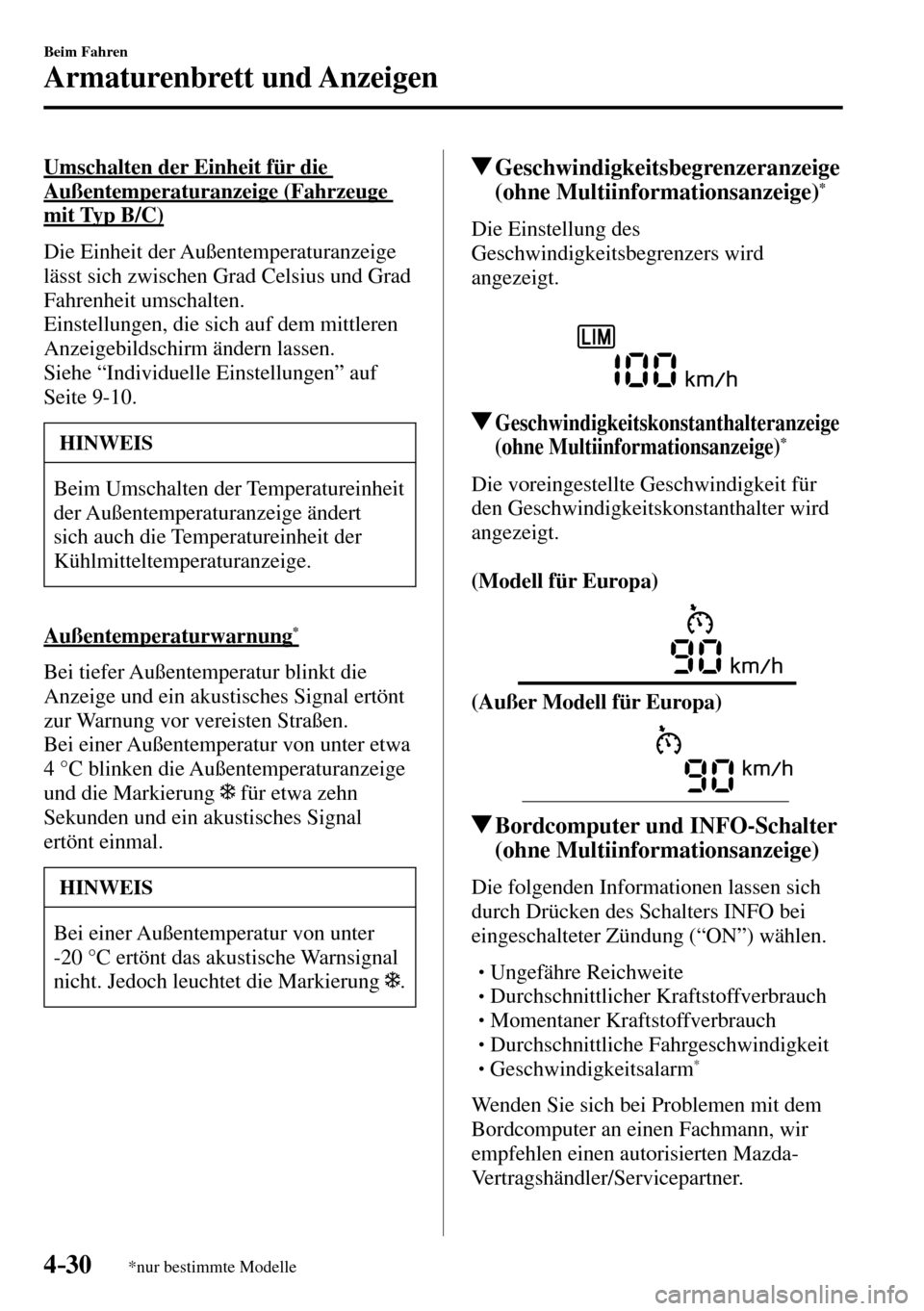

4–30
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Umschalten der Einheit für die
Außentemperaturanzeige (Fahrzeuge
mit Typ B/C)
Die Einheit der Außentemperaturanzeige
lässt sich zwischen Grad Celsius und Grad
Fahrenheit umschalten.
Einstellungen, die sich auf dem mittleren
Anzeigebildschirm ändern lassen.
Siehe “Individuelle Einstellungen” auf
Seite 9-10 .
HINWEIS
Beim Umschalten der Temperatureinheit
der Außentemperaturanzeige ändert
sich auch die Temperatureinheit der
Kühlmitteltemperaturanzeige.
Außentemperaturwarnung
*
Bei tiefer Außentemperatur blinkt die
Anzeige und ein akustisches Signal ertönt
zur Warnung vor vereisten Straßen.
Bei einer Außentemperatur von unter etwa
4 °C blinken die Außentemperaturanzeige
und die Markierung
für etwa zehn
Sekunden und ein akustisches Signal
ertönt einmal.
HINWEIS
Bei einer Außentemperatur von unter
-20 °C ertönt das akustische Warnsignal
nicht. Jedoch leuchtet die Markierung
.
Geschwindigkeitsbegrenzeranzeige
(ohne Multiinformationsanzeige) *
Die Einstellung des
Geschwindigkeitsbegrenzers wird
angezeigt.
Geschwindigkeitskonstanthalteranzeige
(ohne Multiinformationsanzeige)*
Die voreingestellte Geschwindigkeit für
den Geschwindigkeitskonstanthalter wird
angezeigt.
(Modell für Europa)
(Außer Modell für Europa)
Bordcomputer und INFO-Schalter
(ohne Multiinformationsanzeige)
Die folgenden Informationen lassen sich
durch Drücken des Schalters INFO bei
eingeschalteter Zündung (“ON”) wählen.



 Ungefähre Reichweite



 Durchschnittlicher Kraftstoffverbrauch



 Momentaner Kraftstoffverbrauch



 Durchschnittliche Fahrgeschwindigkeit



 Geschwindigkeitsalarm *
Wenden Sie sich bei Problemen mit dem
Bordcomputer an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

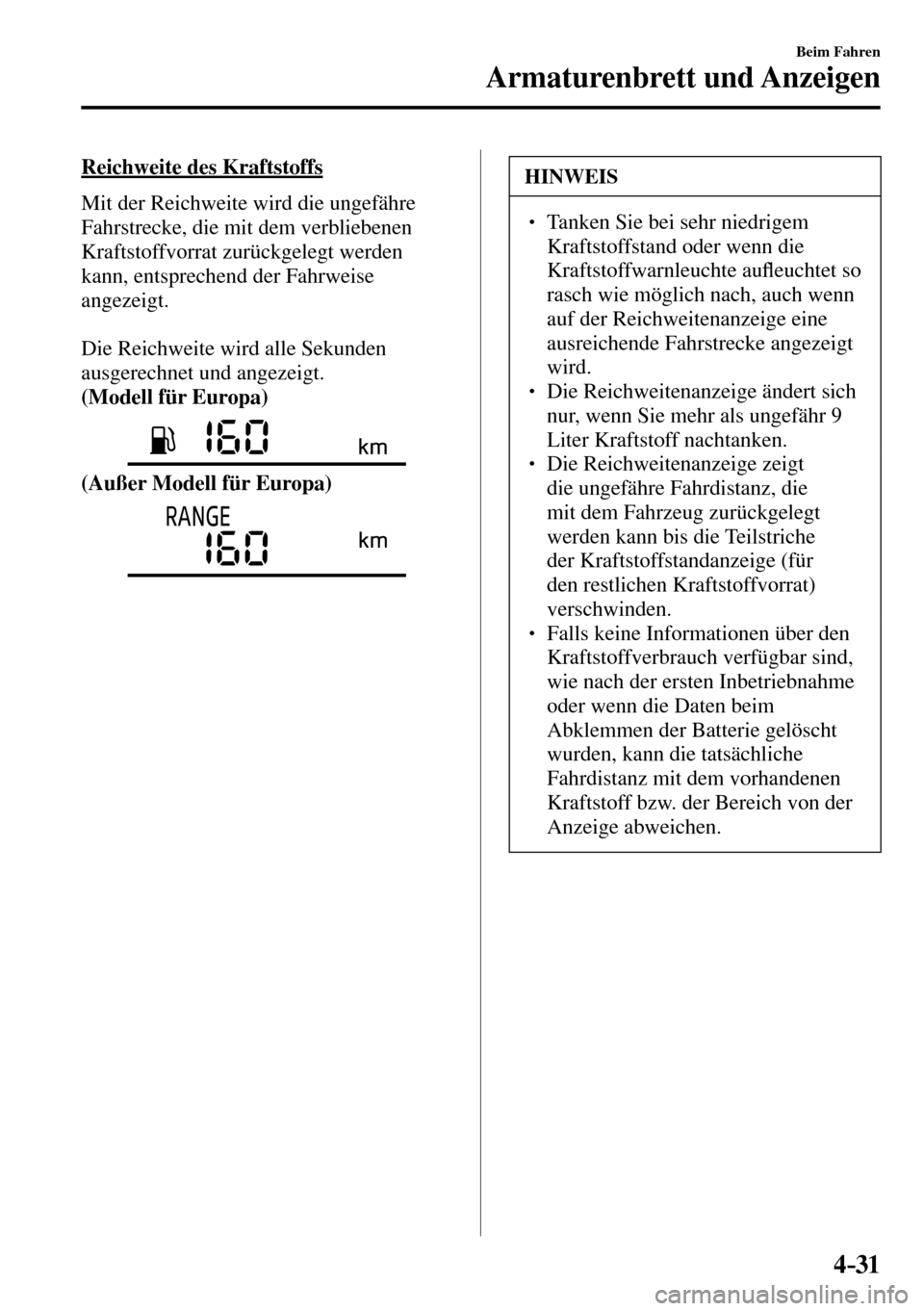

4–31
Beim Fahren
Armaturenbrett und Anzeigen
Reichweite des Kraftstoffs
Mit der Reichweite wird die ungefähre
Fahrstrecke, die mit dem verbliebenen
Kraftstoffvorrat zurückgelegt werden
kann, entsprechend der Fahrweise
angezeigt.
Die Reichweite wird alle Sekunden
ausgerechnet und angezeigt.
(Modell für Europa)
(Außer Modell für Europa)
HINWEIS
  Tanken Sie bei sehr niedrigem
Kraftstoffstand oder wenn die
Kraftstoffwarnleuchte auÀ euchtet so
rasch wie möglich nach, auch wenn
auf der Reichweitenanzeige eine
ausreichende Fahrstrecke angezeigt
wird.
  Die Reichweitenanzeige ändert sich
nur, wenn Sie mehr als ungefähr 9
Liter Kraftstoff nachtanken.
  Die Reichweitenanzeige zeigt
die ungefähre Fahrdistanz, die
mit dem Fahrzeug zurückgelegt
werden kann bis die Teilstriche
der Kraftstoffstandanzeige (für
den restlichen Kraftstoffvorrat)
verschwinden.
  Falls keine Informationen über den
Kraftstoffverbrauch verfügbar sind,
wie nach der ersten Inbetriebnahme
oder wenn die Daten beim
Abklemmen der Batterie gelöscht
wurden, kann die tatsächliche
Fahrdistanz mit dem vorhandenen
Kraftstoff bzw. der Bereich von der
Anzeige abweichen.

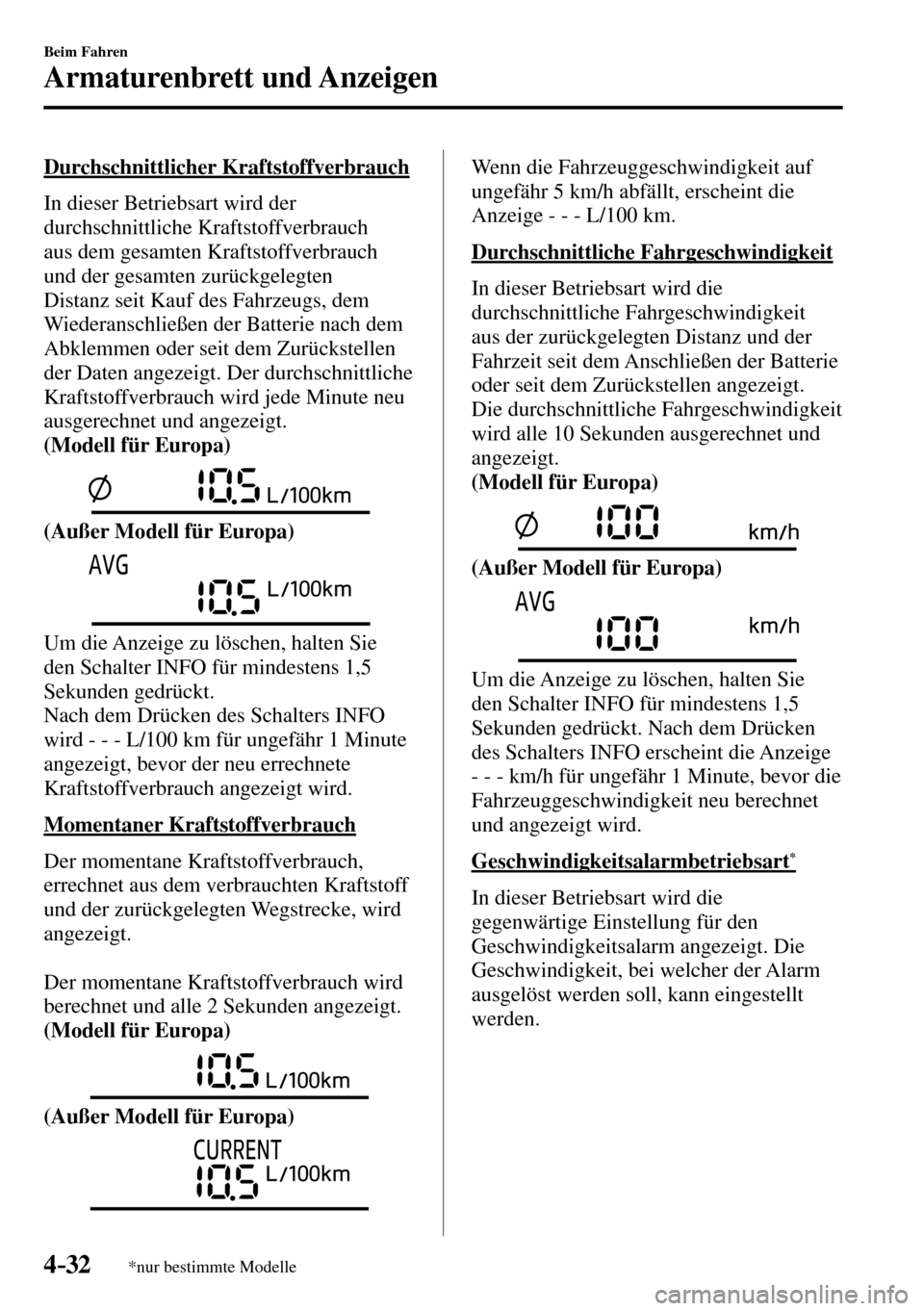

4–32
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Durchschnittlicher Kraftstoffverbrauch
In dieser Betriebsart wird der
durchschnittliche Kraftstoffverbrauch
aus dem gesamten Kraftstoffverbrauch
und der gesamten zurückgelegten
Distanz seit Kauf des Fahrzeugs, dem
Wiederanschließen der Batterie nach dem
Abklemmen oder seit dem Zurückstellen
der Daten angezeigt. Der durchschnittliche
Kraftstoffverbrauch wird jede Minute neu
ausgerechnet und angezeigt.
(Modell für Europa)
(Außer Modell für Europa)
Um die Anzeige zu löschen, halten Sie
den Schalter INFO für mindestens 1,5
Sekunden gedrückt.
Nach dem Drücken des Schalters INFO
wird - - - L/100 km für ungefähr 1 Minute
angezeigt, bevor der neu errechnete
Kraftstoffverbrauch angezeigt wird.
Momentaner Kraftstoffverbrauch
Der momentane Kraftstoffverbrauch,
errechnet aus dem verbrauchten Kraftstoff
und der zurückgelegten Wegstrecke, wird
angezeigt.
Der momentane Kraftstoffverbrauch wird
berechnet und alle 2 Sekunden angezeigt.
(Modell für Europa)
(Außer Modell für Europa)
Wenn die Fahrzeuggeschwindigkeit auf
ungefähr 5 km/h abfällt, erscheint die
Anzeige - - - L/100 km.
Durchschnittliche Fahrgeschwindigkeit
In dieser Betriebsart wird die
durchschnittliche Fahrgeschwindigkeit
aus der zurückgelegten Distanz und der
Fahrzeit seit dem Anschließen der Batterie
oder seit dem Zurückstellen angezeigt.
Die durchschnittliche Fahrgeschwindigkeit
wird alle 10 Sekunden ausgerechnet und
angezeigt.
(Modell für Europa)
(Außer Modell für Europa)
Um die Anzeige zu löschen, halten Sie
den Schalter INFO für mindestens 1,5
Sekunden gedrückt. Nach dem Drücken
des Schalters INFO erscheint die Anzeige
- - - km/h für ungefähr 1 Minute, bevor die
Fahrzeuggeschwindigkeit neu berechnet
und angezeigt wird.
Geschwindigkeitsalarmbetriebsart
*
In dieser Betriebsart wird die
gegenwärtige Einstellung für den
Geschwindigkeitsalarm angezeigt. Die
Geschwindigkeit, bei welcher der Alarm
ausgelöst werden soll, kann eingestellt
werden.

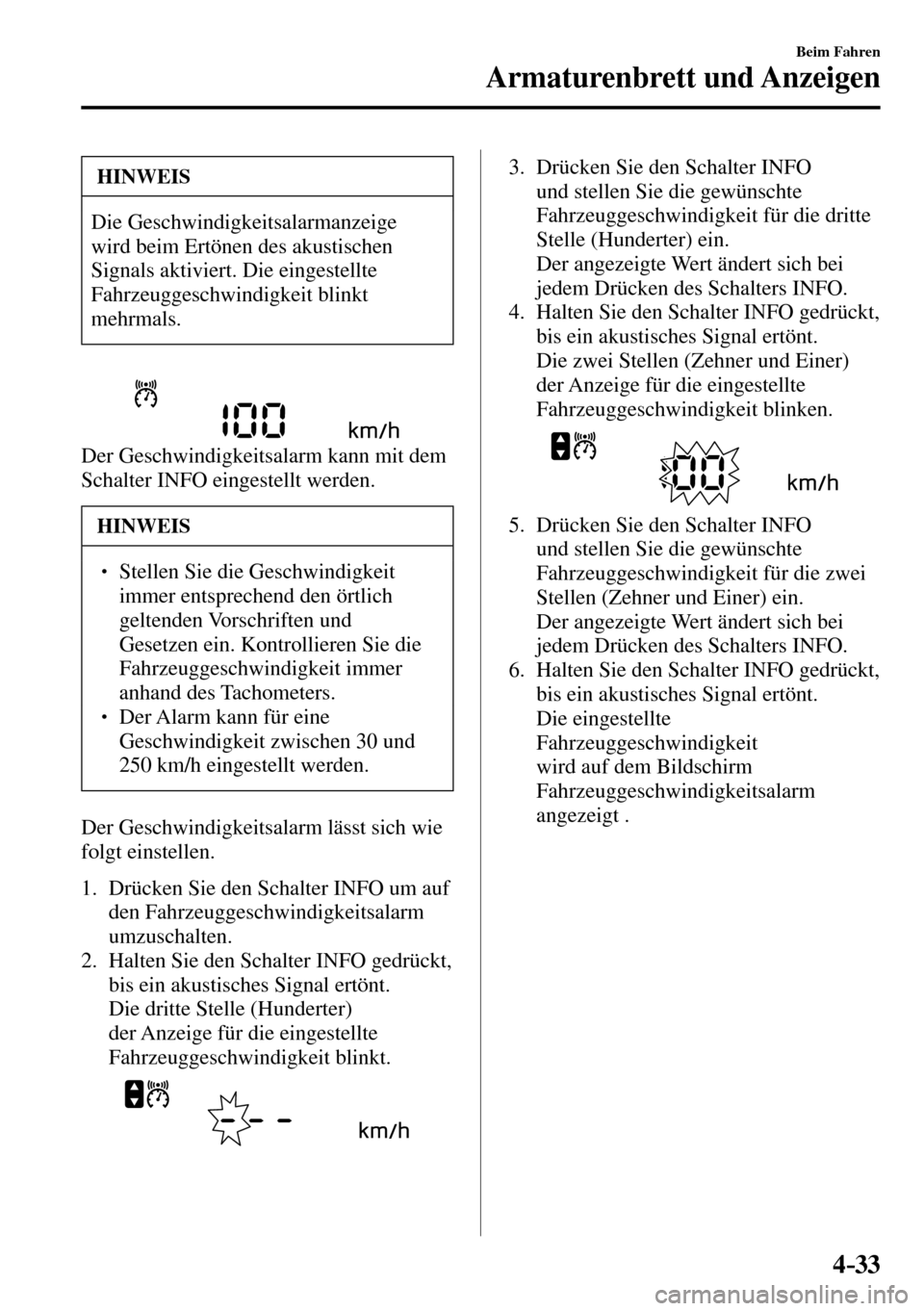

4–33
Beim Fahren
Armaturenbrett und Anzeigen
HINWEIS
Die Geschwindigkeitsalarmanzeige
wird beim Ertönen des akustischen
Signals aktiviert. Die eingestellte
Fahrzeuggeschwindigkeit blinkt
mehrmals.
Der Geschwindigkeitsalarm kann mit dem
Schalter INFO eingestellt werden.
HINWEIS
  Stellen Sie die Geschwindigkeit
immer entsprechend den örtlich
geltenden Vorschriften und
Gesetzen ein. Kontrollieren Sie die
Fahrzeuggeschwindigkeit immer
anhand des Tachometers.
  Der Alarm kann für eine
Geschwindigkeit zwischen 30 und
250 km/h eingestellt werden.
Der Geschwindigkeitsalarm lässt sich wie
folgt einstellen.
1. Drücken Sie den Schalter INFO um auf
den Fahrzeuggeschwindigkeitsalarm
umzuschalten.
2. Halten Sie den Schalter INFO gedrückt,
bis ein akustisches Signal ertönt.
Die dritte Stelle (Hunderter)
der Anzeige für die eingestellte
Fahrzeuggeschwindigkeit blinkt.
3. Drücken Sie den Schalter INFO
und stellen Sie die gewünschte
Fahrzeuggeschwindigkeit für die dritte
Stelle (Hunderter) ein.
Der angezeigte Wert ändert sich bei
jedem Drücken des Schalters INFO .
4. Halten Sie den Schalter INFO gedrückt,
bis ein akustisches Signal ertönt.
Die zwei Stellen (Zehner und Einer)
der Anzeige für die eingestellte
Fahrzeuggeschwindigkeit blinken.
5. Drücken Sie den Schalter INFO
und stellen Sie die gewünschte
Fahrzeuggeschwindigkeit für die zwei
Stellen (Zehner und Einer) ein.
Der angezeigte Wert ändert sich bei
jedem Drücken des Schalters INFO .
6. Halten Sie den Schalter INFO gedrückt,
bis ein akustisches Signal ertönt.
Die eingestellte
Fahrzeuggeschwindigkeit
wird auf dem Bildschirm
Fahrzeuggeschwindigkeitsalarm
angezeigt .

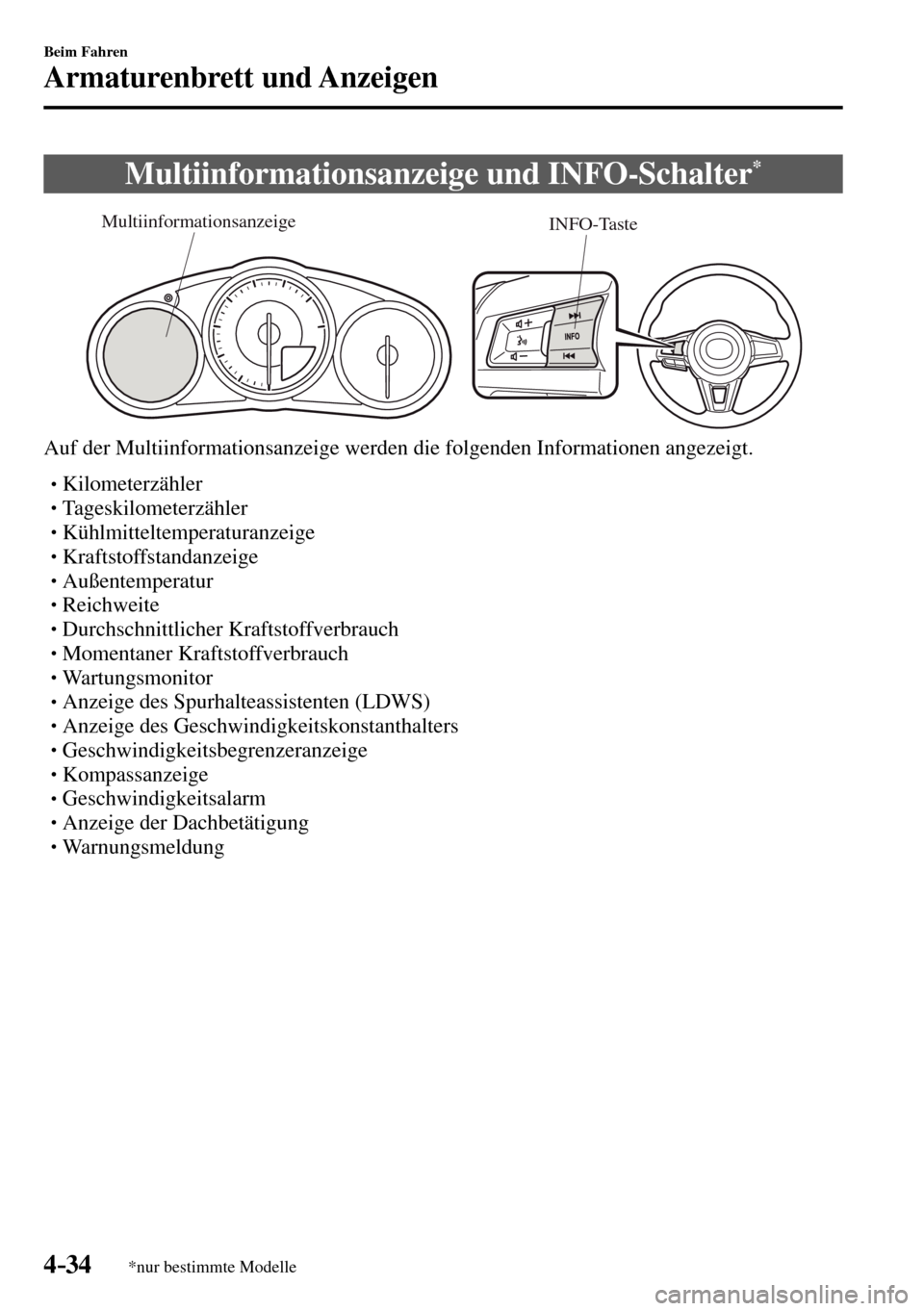

4–34
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Multiinformationsanzeige und INFO-Schalter *
INFO-Taste Multiinformationsanzeige
Auf der Multiinformationsanzeige werden die folgenden Informationen angezeigt.



 Kilometerzähler



 Tageskilometerzähler



 Kühlmitteltemperaturanzeige



 Kraftstoffstandanzeige



 Außentemperatur



 Reichweite



 Durchschnittlicher Kraftstoffverbrauch



 Momentaner Kraftstoffverbrauch



 Wartungsmonitor



 Anzeige des Spurhalteassistenten (LDWS)



 Anzeige des Geschwindigkeitskonstanthalters



 Geschwindigkeitsbegrenzeranzeige



 Kompassanzeige



 Geschwindigkeitsalarm



 Anzeige der Dachbetätigung



 Warnungsmeldung

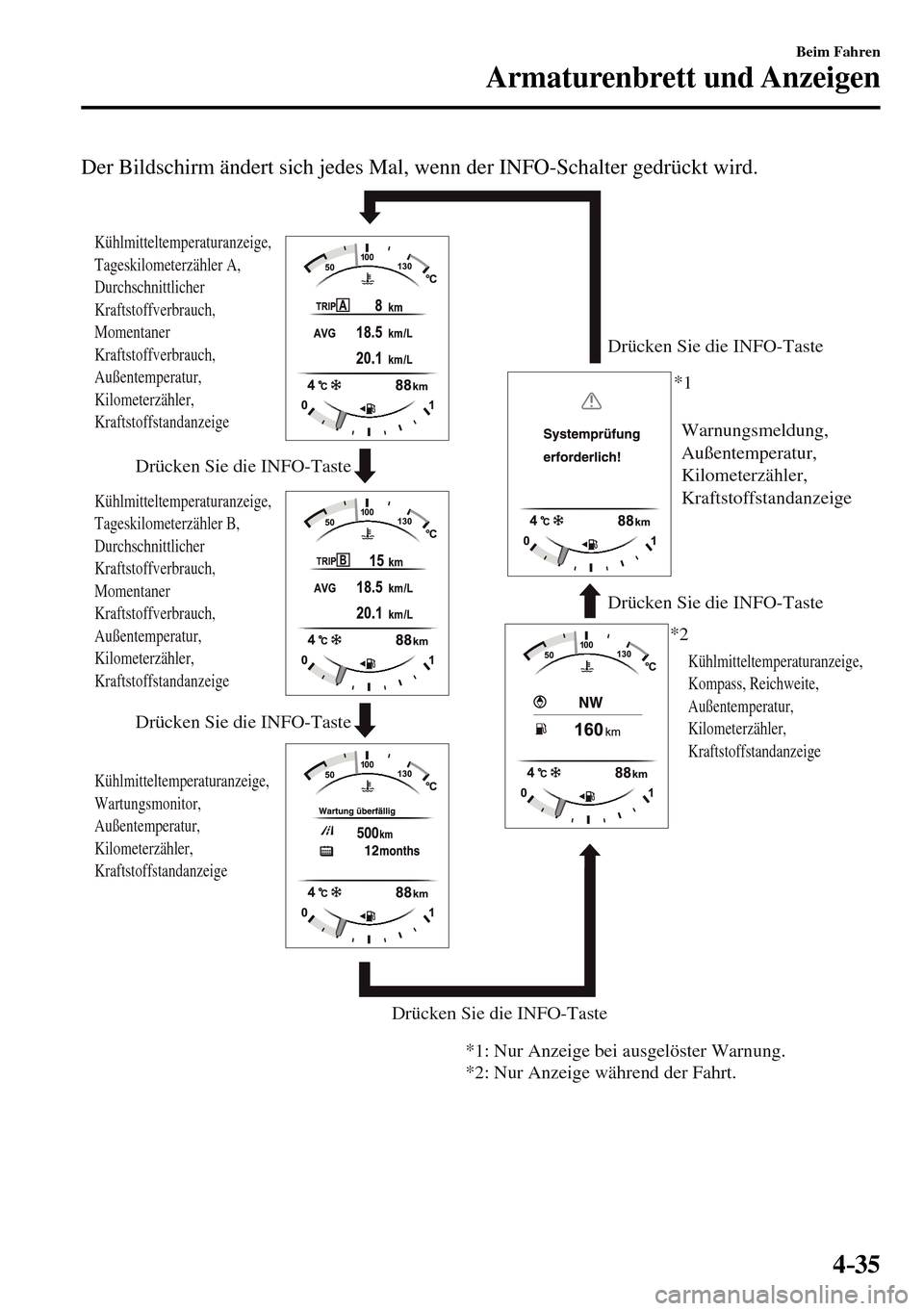

4–35
Beim Fahren
Armaturenbrett und Anzeigen
Der Bildschirm ändert sich jedes Mal, wenn der INFO-Schalter gedrückt wird.
Drücken Sie die INFO-TasteDrücken Sie die INFO-Taste Drücken Sie die INFO-TasteDrücken Sie die INFO-Taste
Drücken Sie die INFO-Taste
Kühlmitteltemperaturanzeige,
Wartungsmonitor,
Außentemperatur,
Kilometerzähler,
KraftstoffstandanzeigeKühlmitteltemperaturanzeige,
Kompass, Reichweite,
Außentemperatur,
Kilometerzähler,
Kraftstoffstandanzeige
Warnungsmeldung,
Außentemperatur,
Kilometerzähler,
Kraftstoffstandanzeige
Kühlmitteltemperaturanzeige,
Tageskilometerzähler A,
Durchschnittlicher
Kraftstoffverbrauch,
Momentaner
Kraftstoffverbrauch,
Außentemperatur,
Kilometerzähler,
Kraftstoffstandanzeige
Kühlmitteltemperaturanzeige,
Tageskilometerzähler B,
Durchschnittlicher
Kraftstoffverbrauch,
Momentaner
Kraftstoffverbrauch,
Außentemperatur,
Kilometerzähler,
Kraftstoffstandanzeige
*1
*2
*1: Nur Anzeige bei ausgelöster Warnung.
*2: Nur Anzeige während der Fahrt.

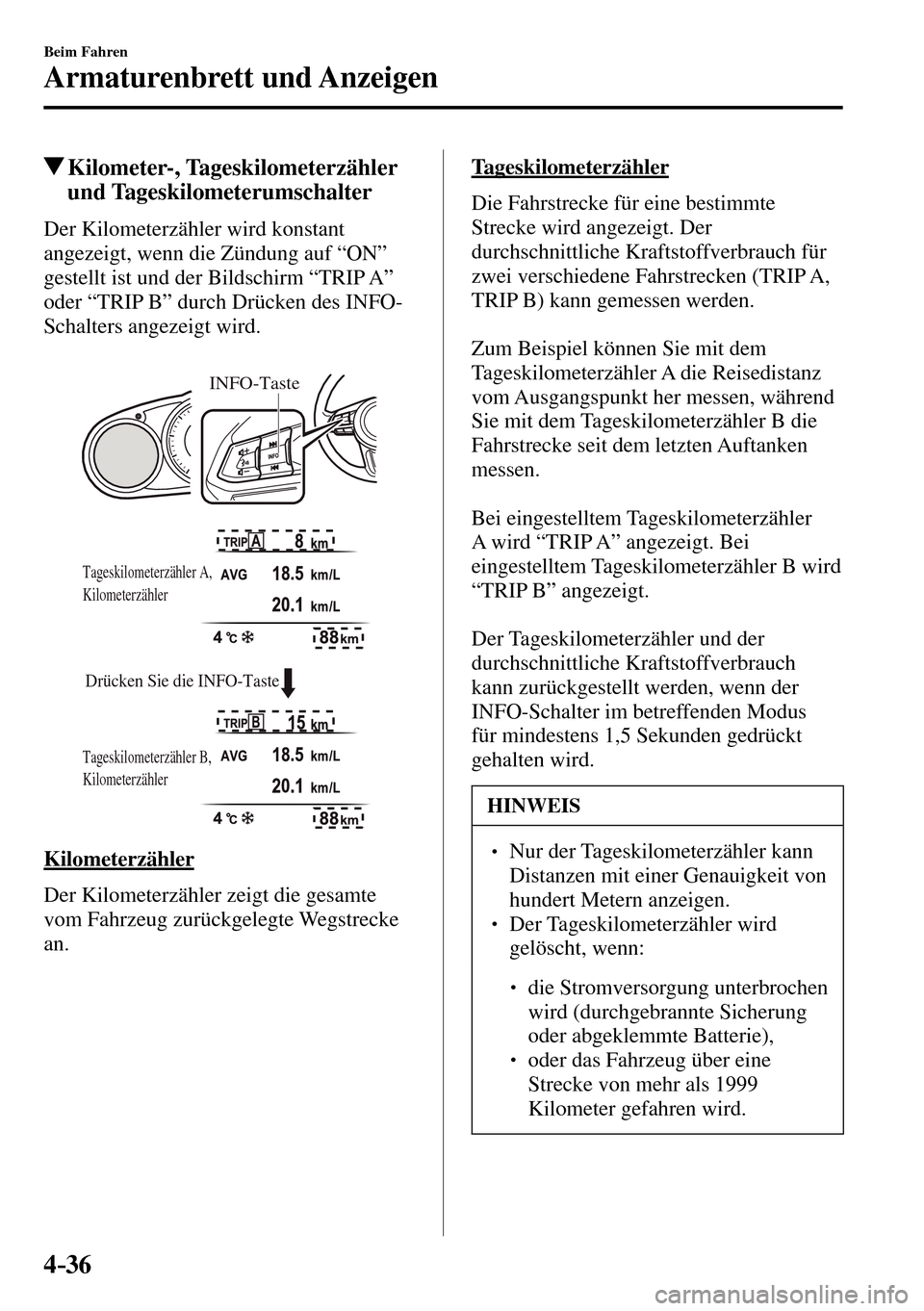

4–36
Beim Fahren
Armaturenbrett und Anzeigen
Kilometer-, Tageskilometerzähler
und Tageskilometerumschalter
Der Kilometerzähler wird konstant
angezeigt, wenn die Zündung auf “ON”
gestellt ist und der Bildschirm “TRIP A”
oder “TRIP B” durch Drücken des INFO-
Schalters angezeigt wird.
Drücken Sie die INFO-Taste
INFO-Taste
Tageskilometerzähler A,
Kilometerzähler
Tageskilometerzähler B,
Kilometerzähler
Kilometerzähler
Der Kilometerzähler zeigt die gesamte
vom Fahrzeug zurückgelegte Wegstrecke
an.
Tageskilometerzähler
Die Fahrstrecke für eine bestimmte
Strecke wird angezeigt. Der
durchschnittliche Kraftstoffverbrauch für
zwei verschiedene Fahrstrecken (TRIP A,
TRIP B) kann gemessen werden.
Zum Beispiel können Sie mit dem
Tageskilometerzähler A die Reisedistanz
vom Ausgangspunkt her messen, während
Sie mit dem Tageskilometerzähler B die
Fahrstrecke seit dem letzten Auftanken
messen.
Bei eingestelltem Tageskilometerzähler
A wird “TRIP A” angezeigt. Bei
eingestelltem Tageskilometerzähler B wird
“TRIP B” angezeigt.
Der Tageskilometerzähler und der
durchschnittliche Kraftstoffverbrauch
kann zurückgestellt werden, wenn der
INFO-Schalter im betreffenden Modus
für mindestens 1,5 Sekunden gedrückt
gehalten wird.
HINWEIS
  Nur der Tageskilometerzähler kann
Distanzen mit einer Genauigkeit von
hundert Metern anzeigen.
  Der Tageskilometerzähler wird
gelöscht, wenn:



 die Stromversorgung unterbrochen
wird (durchgebrannte Sicherung
oder abgeklemmte Batterie),



 oder das Fahrzeug über eine
Strecke von mehr als 1999
Kilometer gefahren wird.

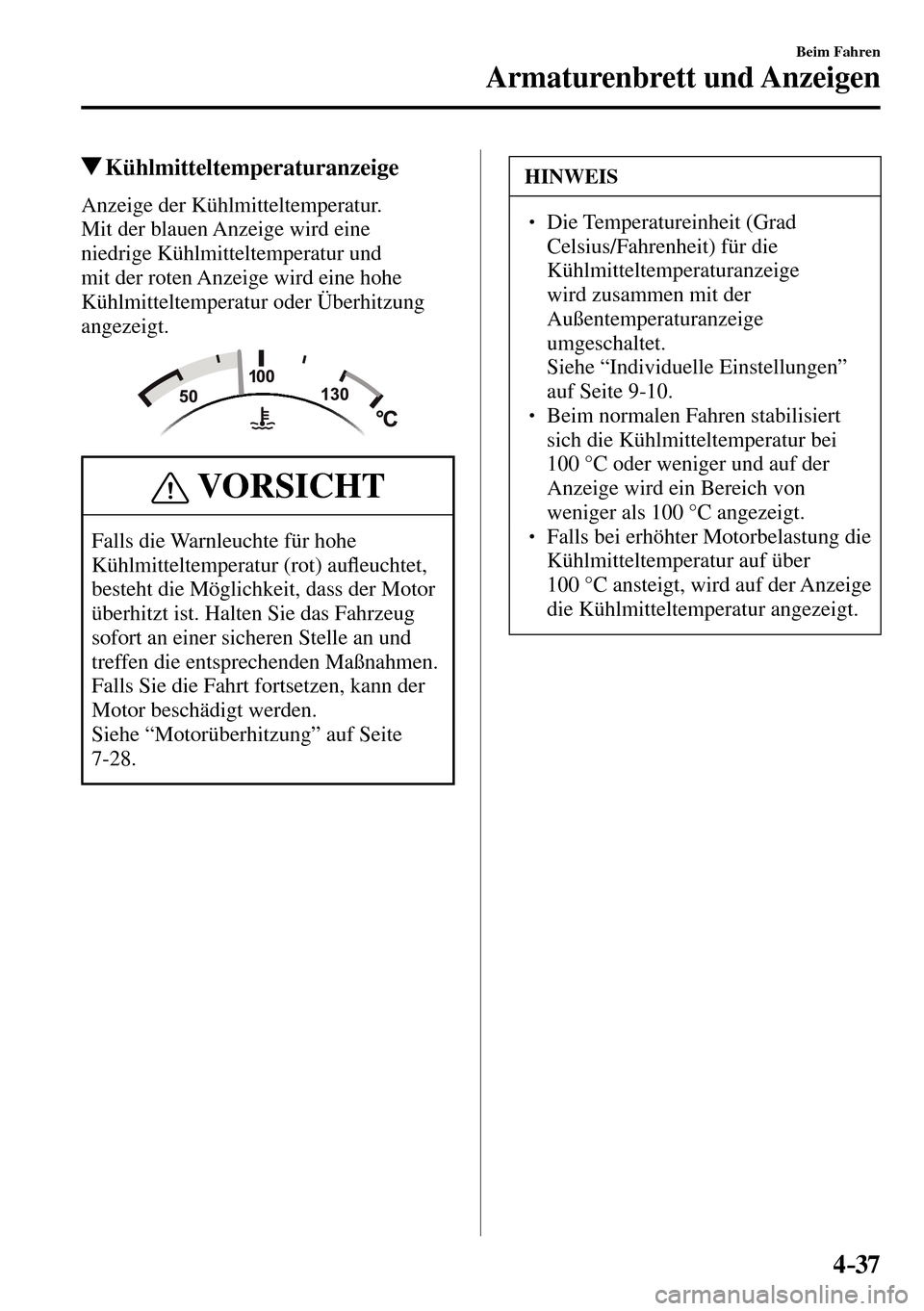

4–37
Beim Fahren
Armaturenbrett und Anzeigen
Kühlmitteltemperaturanzeige
Anzeige der Kühlmitteltemperatur.
Mit der blauen Anzeige wird eine
niedrige Kühlmitteltemperatur und
mit der roten Anzeige wird eine hohe
Kühlmitteltemperatur oder Überhitzung
angezeigt.
VORSICHT
Falls die Warnleuchte für hohe
Kühlmitteltemperatur (rot) auÀ euchtet,
besteht die Möglichkeit, dass der Motor
überhitzt ist. Halten Sie das Fahrzeug
sofort an einer sicheren Stelle an und
treffen die entsprechenden Maßnahmen.
Falls Sie die Fahrt fortsetzen, kann der
Motor beschädigt werden.
Siehe “Motorüberhitzung” auf Seite
7-28 .
HINWEIS
  Die Temperatureinheit (Grad
Celsius/Fahrenheit) für die
Kühlmitteltemperaturanzeige
wird zusammen mit der
Außentemperaturanzeige
umgeschaltet.
 Siehe “Individuelle Einstellungen”
auf Seite 9-10 .
  Beim normalen Fahren stabilisiert
sich die Kühlmitteltemperatur bei
100 °C oder weniger und auf der
Anzeige wird ein Bereich von
weniger als 100 °C angezeigt.
  Falls bei erhöhter Motorbelastung die
Kühlmitteltemperatur auf über
100 °C ansteigt, wird auf der Anzeige
die Kühlmitteltemperatur angezeigt.
