2017 MAZDA MODEL MX-5 RF Betriebsanleitung (in German)

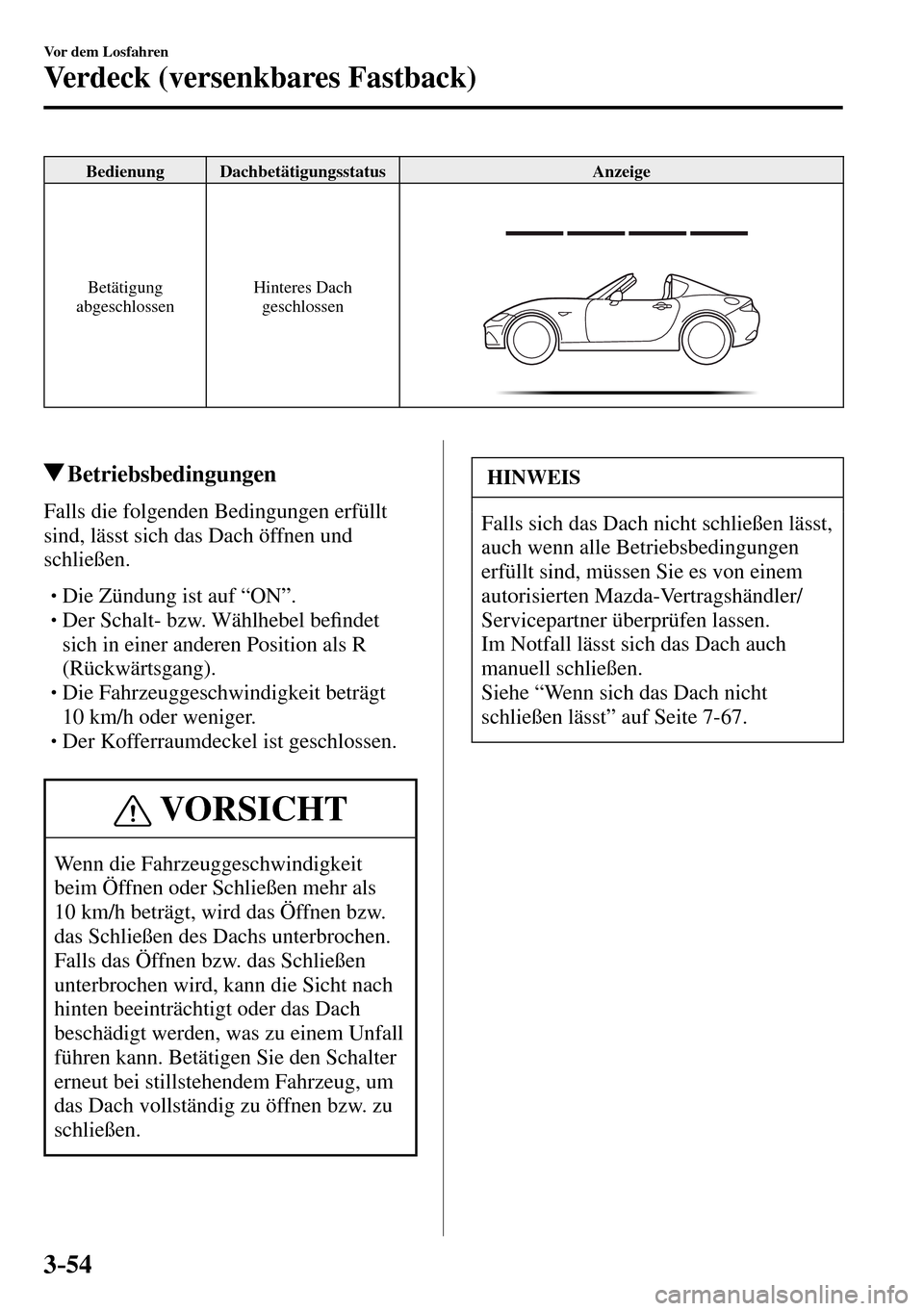

3–54
Vor dem Losfahren
Verdeck (versenkbares Fastback)
Bedienung Dachbetätigungsstatus Anzeige
Betätigung
abgeschlossen Hinteres Dach
geschlossen
Betriebsbedingungen
Falls die folgenden Bedingungen erfüllt
sind, lässt sich das Dach öffnen und
schließen.



 Die Zündung ist auf “ON”.



 Der Schalt- bzw. Wählhebel be¿ ndet
sich in einer anderen Position als R
(Rückwärtsgang).



 Die Fahrzeuggeschwindigkeit beträgt
10 km/h oder weniger.



 Der Kofferraumdeckel ist geschlossen.
VORSICHT
Wenn die Fahrzeuggeschwindigkeit
beim Öffnen oder Schließen mehr als
10 km/h beträgt, wird das Öffnen bzw.
das Schließen des Dachs unterbrochen.
Falls das Öffnen bzw. das Schließen
unterbrochen wird, kann die Sicht nach
hinten beeinträchtigt oder das Dach
beschädigt werden, was zu einem Unfall
führen kann. Betätigen Sie den Schalter
erneut bei stillstehendem Fahrzeug, um
das Dach vollständig zu öffnen bzw. zu
schließen.
HINWEIS
Falls sich das Dach nicht schließen lässt,
auch wenn alle Betriebsbedingungen
erfüllt sind, müssen Sie es von einem
autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen lassen.
Im Notfall lässt sich das Dach auch
manuell schließen.
Siehe “Wenn sich das Dach nicht
schließen lässt” auf Seite 7-67 .

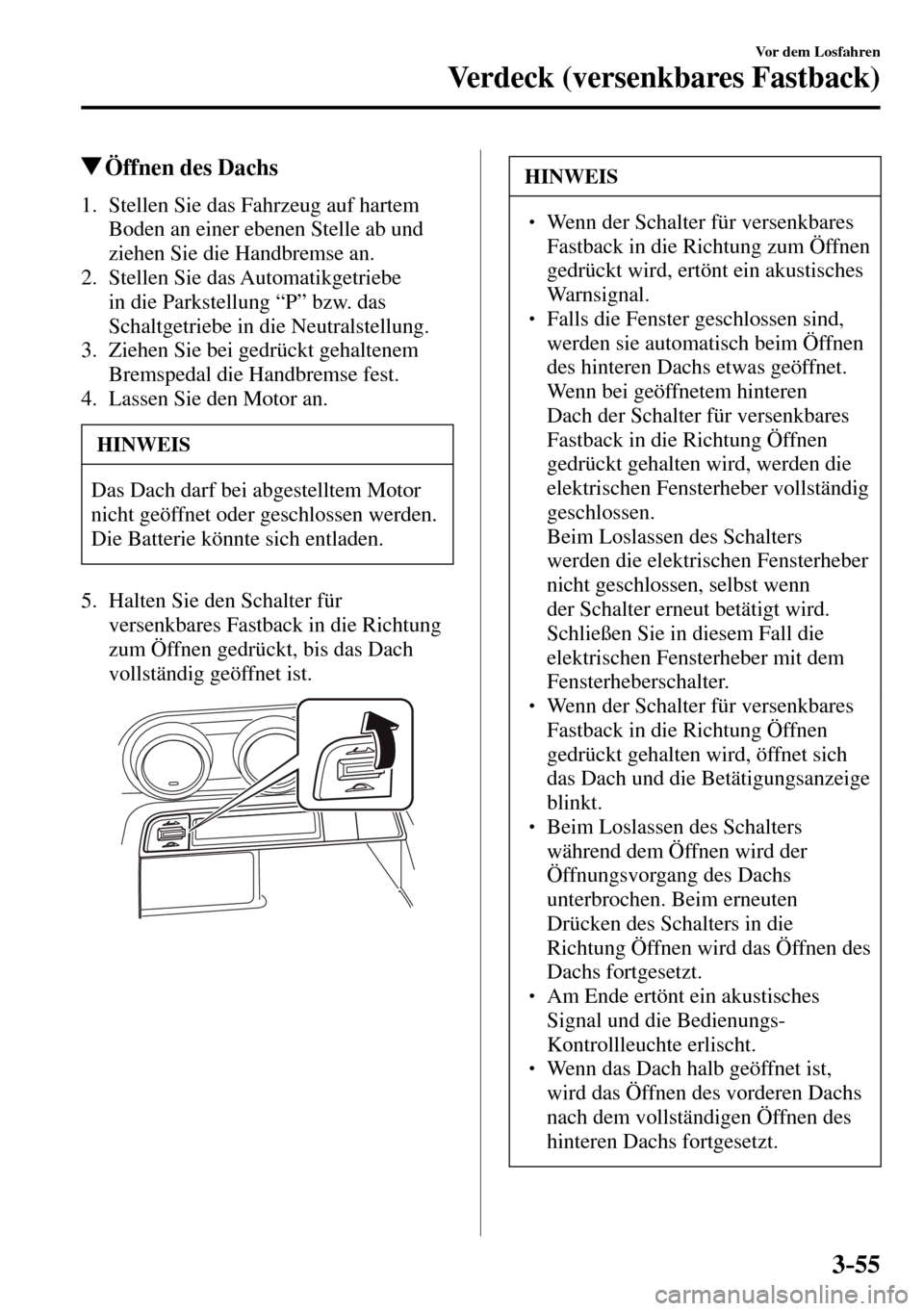

3–55
Vor dem Losfahren
Verdeck (versenkbares Fastback)
Öffnen des Dachs
1. Stellen Sie das Fahrzeug auf hartem
Boden an einer ebenen Stelle ab und
ziehen Sie die Handbremse an.
2. Stellen Sie das Automatikgetriebe
in die Parkstellung “P” bzw. das
Schaltgetriebe in die Neutralstellung.
3. Ziehen Sie bei gedrückt gehaltenem
Bremspedal die Handbremse fest.
4. Lassen Sie den Motor an.
HINWEIS
Das Dach darf bei abgestelltem Motor
nicht geöffnet oder geschlossen werden.
Die Batterie könnte sich entladen.
5. Halten Sie den Schalter für
versenkbares Fastback in die Richtung
zum Öffnen gedrückt, bis das Dach
vollständig geöffnet ist.
HINWEIS
  Wenn der Schalter für versenkbares
Fastback in die Richtung zum Öffnen
gedrückt wird, ertönt ein akustisches
Warnsignal.
  Falls die Fenster geschlossen sind,
werden sie automatisch beim Öffnen
des hinteren Dachs etwas geöffnet.
 Wenn bei geöffnetem hinteren
Dach der Schalter für versenkbares
Fastback in die Richtung Öffnen
gedrückt gehalten wird, werden die
elektrischen Fensterheber vollständig
geschlossen.
 Beim Loslassen des Schalters
werden die elektrischen Fensterheber
nicht geschlossen, selbst wenn
der Schalter erneut betätigt wird.
Schließen Sie in diesem Fall die
elektrischen Fensterheber mit dem
Fensterheberschalter.
  Wenn der Schalter für versenkbares
Fastback in die Richtung Öffnen
gedrückt gehalten wird, öffnet sich
das Dach und die Betätigungsanzeige
blinkt.
  Beim Loslassen des Schalters
während dem Öffnen wird der
Öffnungsvorgang des Dachs
unterbrochen. Beim erneuten
Drücken des Schalters in die
Richtung Öffnen wird das Öffnen des
Dachs fortgesetzt.
  Am Ende ertönt ein akustisches
Signal und die Bedienungs-
Kontrollleuchte erlischt.
  Wenn das Dach halb geöffnet ist,
wird das Öffnen des vorderen Dachs
nach dem vollständigen Öffnen des
hinteren Dachs fortgesetzt.

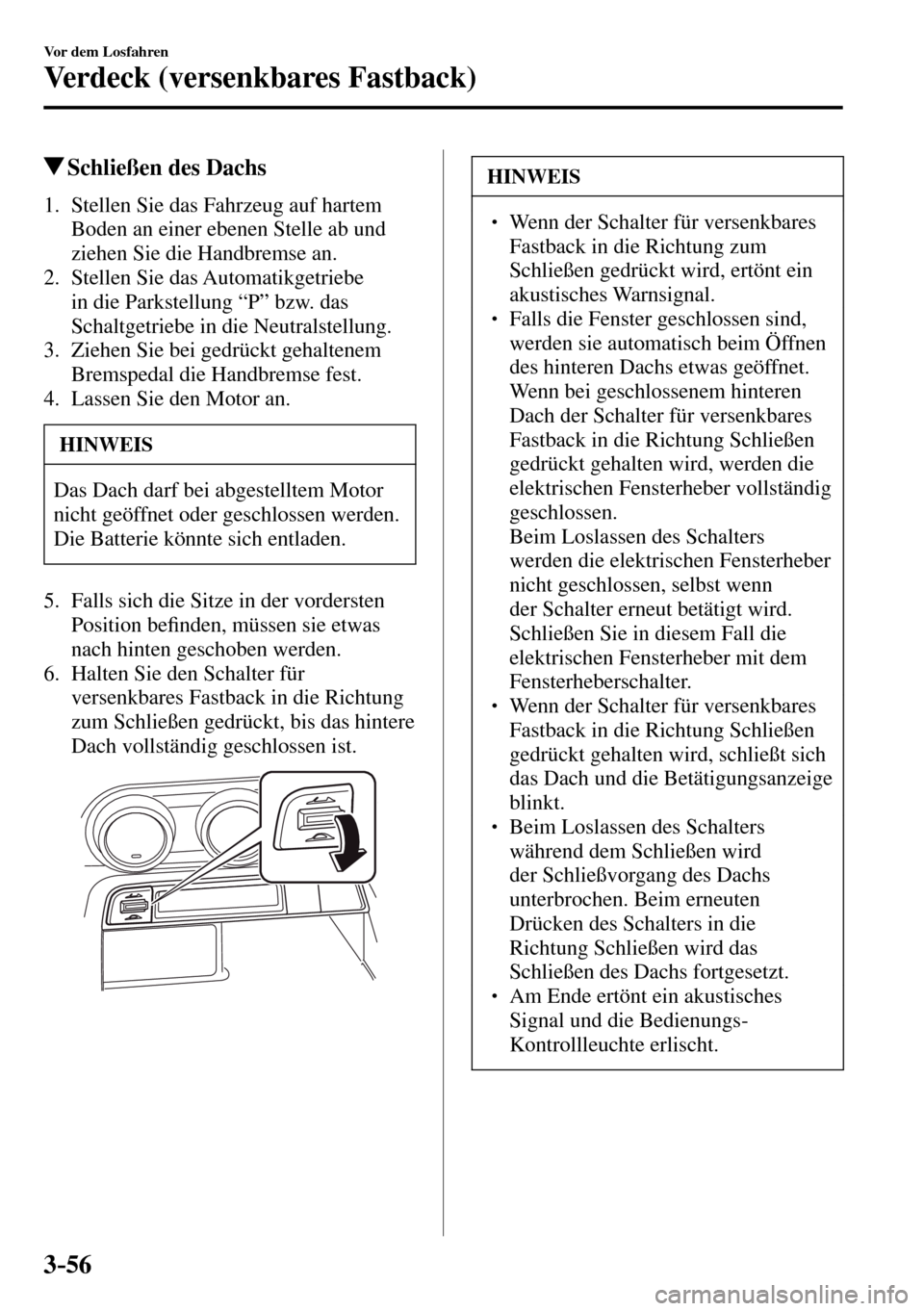

3–56
Vor dem Losfahren
Verdeck (versenkbares Fastback)
Schließen des Dachs
1. Stellen Sie das Fahrzeug auf hartem
Boden an einer ebenen Stelle ab und
ziehen Sie die Handbremse an.
2. Stellen Sie das Automatikgetriebe
in die Parkstellung “P” bzw. das
Schaltgetriebe in die Neutralstellung.
3. Ziehen Sie bei gedrückt gehaltenem
Bremspedal die Handbremse fest.
4. Lassen Sie den Motor an.
HINWEIS
Das Dach darf bei abgestelltem Motor
nicht geöffnet oder geschlossen werden.
Die Batterie könnte sich entladen.
5. Falls sich die Sitze in der vordersten
Position be¿ nden, müssen sie etwas
nach hinten geschoben werden.
6. Halten Sie den Schalter für
versenkbares Fastback in die Richtung
zum Schließen gedrückt, bis das hintere
Dach vollständig geschlossen ist.
HINWEIS
  Wenn der Schalter für versenkbares
Fastback in die Richtung zum
Schließen gedrückt wird, ertönt ein
akustisches Warnsignal.
  Falls die Fenster geschlossen sind,
werden sie automatisch beim Öffnen
des hinteren Dachs etwas geöffnet.
 Wenn bei geschlossenem hinteren
Dach der Schalter für versenkbares
Fastback in die Richtung Schließen
gedrückt gehalten wird, werden die
elektrischen Fensterheber vollständig
geschlossen.
 Beim Loslassen des Schalters
werden die elektrischen Fensterheber
nicht geschlossen, selbst wenn
der Schalter erneut betätigt wird.
Schließen Sie in diesem Fall die
elektrischen Fensterheber mit dem
Fensterheberschalter.
  Wenn der Schalter für versenkbares
Fastback in die Richtung Schließen
gedrückt gehalten wird, schließt sich
das Dach und die Betätigungsanzeige
blinkt.
  Beim Loslassen des Schalters
während dem Schließen wird
der Schließvorgang des Dachs
unterbrochen. Beim erneuten
Drücken des Schalters in die
Richtung Schließen wird das
Schließen des Dachs fortgesetzt.
  Am Ende ertönt ein akustisches
Signal und die Bedienungs-
Kontrollleuchte erlischt.


3–57
Vor dem Losfahren
Sicherheitssystem
Änderungen und
Zusatzausrüstungen
Mazda kann für die richtige Funktion
der Wegfahrsperre und der Diebstahl-
Alarmanlage keine Garantie
übernehmen, wenn am System
Änderungen vorgenommen oder wenn
Zusatzausrüstungen eingebaut wurden.
VORSICHT
Um eine Beschädigung des Fahrzeugs
zu vermeiden, dürfen keine
Systemänderungen vorgenommen
oder Zusatzausrüstungen an der
Wegfahrsperre oder an der Diebstahl-
Alarmanlage des Fahrzeugs installiert
werden.
Wegfahrsperre
Mit der Wegfahrsperre lässt sich der Motor
nur mit einem Schlüssel anlassen, den das
System erkennt.
Mit einem dem System nicht bekannten
Schlüssel kann der Motor zum Schutz des
Fahrzeugs vor Diebstahl nicht angelassen
werden.
Wenden Sie sich beim Auftreten einer
Störung der Wegfahrsperre an einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
  Durch nicht zugelassene Änderungen
und Modi¿ kationen kann die
Betriebserlaubnis der Vorrichtung
erlöschen.
  Beachten Sie die folgenden Punkte,
um zu vermeiden, dass der Schlüssel
beschädigt wird:



 Lassen Sie den Schlüssel nicht
fallen.



 Lassen Sie den Schlüssel nicht
nass werden.



 Setzen Sie den Schlüssel keinem
Magnetfeld aus.



 Schützen Sie den Schlüssel vor
hohen Temperaturen, legen Sie ihn
bei direkter Sonneneinstrahlung
nicht auf das Armaturenbrett oder
auf die Motorhaube.

 Falls der Motor mit dem richtigen
Schlüssel nicht angelassen werden
kann und die Diebstahlschutz-
Kontrollleuchte leuchtet oder blinkt,
kann eine Störung vorhanden sein.
Wenden Sie sich in diesem Fall
an einen autorisierten Mazda-
Vertragshändler/Servicepartner.

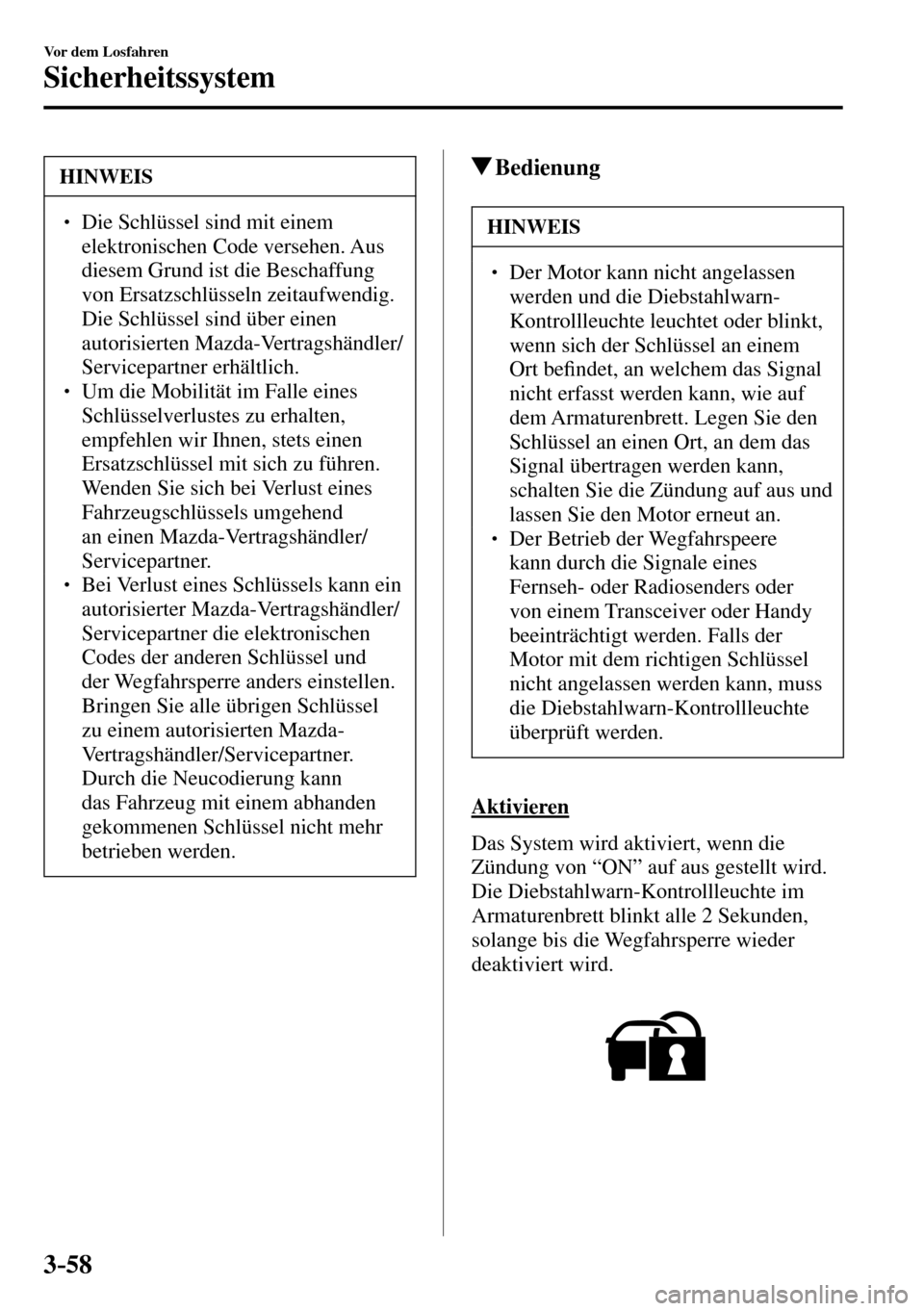

3–58
Vor dem Losfahren
Sicherheitssystem
HINWEIS
  Die Schlüssel sind mit einem
elektronischen Code versehen. Aus
diesem Grund ist die Beschaffung
von Ersatzschlüsseln zeitaufwendig.
Die Schlüssel sind über einen
autorisierten Mazda-Vertragshändler/
Servicepartner erhältlich.
  Um die Mobilität im Falle eines
Schlüsselverlustes zu erhalten,
empfehlen wir Ihnen, stets einen
Ersatzschlüssel mit sich zu führen.
Wenden Sie sich bei Verlust eines
Fahrzeugschlüssels umgehend
an einen Mazda-Vertragshändler/
Servicepartner.
  Bei Verlust eines Schlüssels kann ein
autorisierter Mazda-Vertragshändler/
Servicepartner die elektronischen
Codes der anderen Schlüssel und
der Wegfahrsperre anders einstellen.
Bringen Sie alle übrigen Schlüssel
zu einem autorisierten Mazda-
Vertragshändler/Servicepartner.
 Durch die Neucodierung kann
das Fahrzeug mit einem abhanden
gekommenen Schlüssel nicht mehr
betrieben werden.
Bedienung
HINWEIS
  Der Motor kann nicht angelassen
werden und die Diebstahlwarn-
Kontrollleuchte leuchtet oder blinkt,
wenn sich der Schlüssel an einem
Ort be¿ ndet, an welchem das Signal
nicht erfasst werden kann, wie auf
dem Armaturenbrett. Legen Sie den
Schlüssel an einen Ort, an dem das
Signal übertragen werden kann,
schalten Sie die Zündung auf aus und
lassen Sie den Motor erneut an.
  Der Betrieb der Wegfahrspeere
kann durch die Signale eines
Fernseh- oder Radiosenders oder
von einem Transceiver oder Handy
beeinträchtigt werden. Falls der
Motor mit dem richtigen Schlüssel
nicht angelassen werden kann, muss
die Diebstahlwarn-Kontrollleuchte
überprüft werden.
Aktivieren
Das System wird aktiviert, wenn die
Zündung von “ON” auf aus gestellt wird.
Die Diebstahlwarn-Kontrollleuchte im
Armaturenbrett blinkt alle 2 Sekunden,
solange bis die Wegfahrsperre wieder
deaktiviert wird.

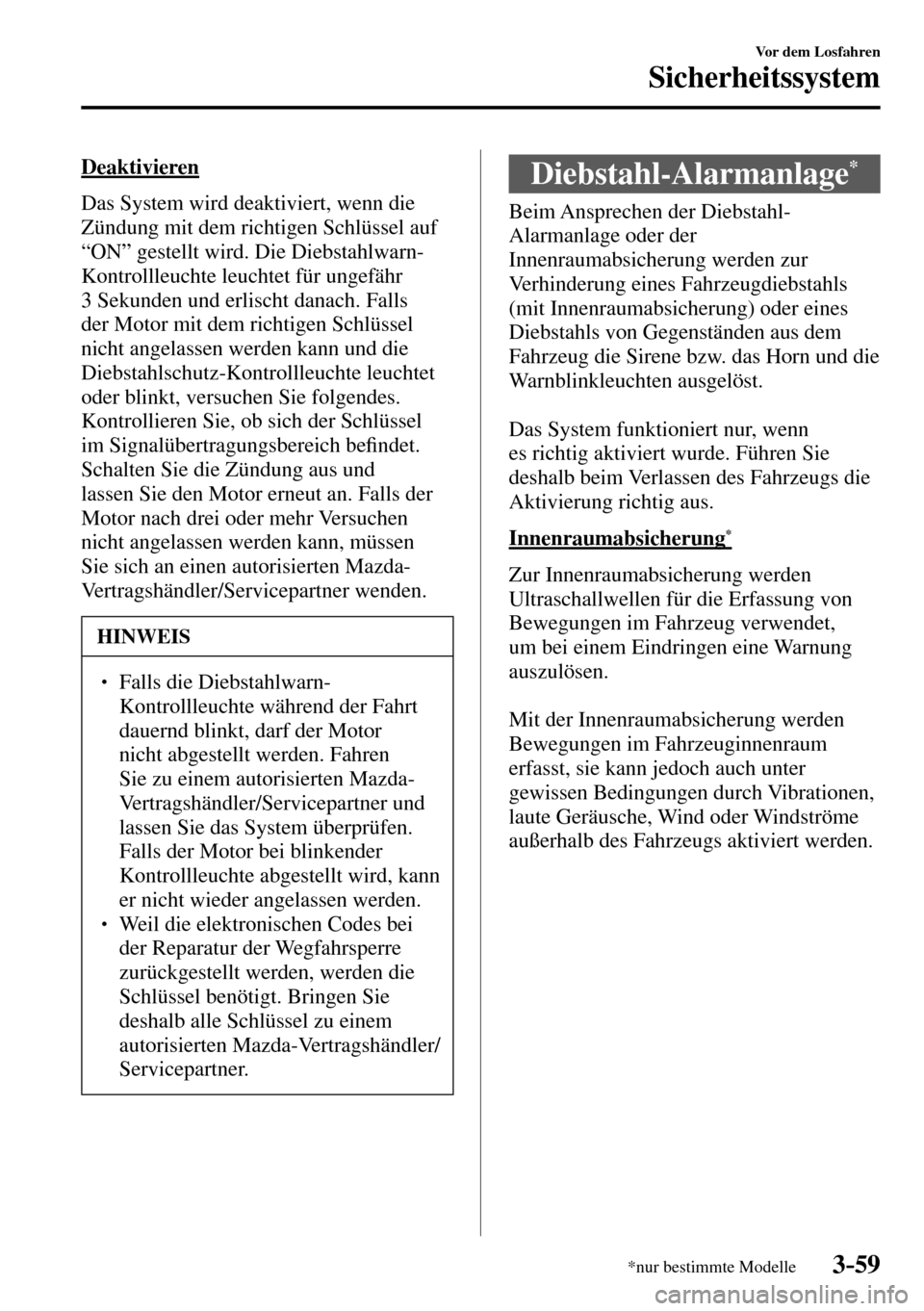

3–59
Vor dem Losfahren
Sicherheitssystem
*nur bestimmte Modelle
Deaktivieren
Das System wird deaktiviert, wenn die
Zündung mit dem richtigen Schlüssel auf
“ON” gestellt wird. Die Diebstahlwarn-
Kontrollleuchte leuchtet für ungefähr
3 Sekunden und erlischt danach. Falls
der Motor mit dem richtigen Schlüssel
nicht angelassen werden kann und die
Diebstahlschutz-Kontrollleuchte leuchtet
oder blinkt, versuchen Sie folgendes.
Kontrollieren Sie, ob sich der Schlüssel
im Signalübertragungsbereich be¿ ndet.
Schalten Sie die Zündung aus und
lassen Sie den Motor erneut an. Falls der
Motor nach drei oder mehr Versuchen
nicht angelassen werden kann, müssen
Sie sich an einen autorisierten Mazda-
Vertragshändler/Servicepartner wenden.
HINWEIS
  Falls die Diebstahlwarn-
Kontrollleuchte während der Fahrt
dauernd blinkt, darf der Motor
nicht abgestellt werden. Fahren
Sie zu einem autorisierten Mazda-
Vertragshändler/Servicepartner und
lassen Sie das System überprüfen.
Falls der Motor bei blinkender
Kontrollleuchte abgestellt wird, kann
er nicht wieder angelassen werden.
  Weil die elektronischen Codes bei
der Reparatur der Wegfahrsperre
zurückgestellt werden, werden die
Schlüssel benötigt. Bringen Sie
deshalb alle Schlüssel zu einem
autorisierten Mazda-Vertragshändler/
Servicepartner.
Diebstahl-Alarmanlage *
Beim Ansprechen der Diebstahl-
Alarmanlage oder der
Innenraumabsicherung werden zur
Verhinderung eines Fahrzeugdiebstahls
(mit Innenraumabsicherung) oder eines
Diebstahls von Gegenständen aus dem
Fahrzeug die Sirene bzw. das Horn und die
Warnblinkleuchten ausgelöst.
Das System funktioniert nur, wenn
es richtig aktiviert wurde. Führen Sie
deshalb beim Verlassen des Fahrzeugs die
Aktivierung richtig aus.
Innenraumabsicherung
*
Zur Innenraumabsicherung werden
Ultraschallwellen für die Erfassung von
Bewegungen im Fahrzeug verwendet,
um bei einem Eindringen eine Warnung
auszulösen.
Mit der Innenraumabsicherung werden
Bewegungen im Fahrzeuginnenraum
erfasst, sie kann jedoch auch unter
gewissen Bedingungen durch Vibrationen,
laute Geräusche, Wind oder Windströme
außerhalb des Fahrzeugs aktiviert werden.


3–60
Vor dem Losfahren
Sicherheitssystem
VORSICHT
Beachten Sie für eine richtige
Innenraumüberwachung die folgenden
Punkte:

 Hängen Sie an Kopfstützen keine
Kleidungsstücke oder andere
Gegenstände auf.
  Stellen Sie die Sonnenblenden
wieder zurück.
  Der Sensor für die
Innenraumabsicherung darf nicht
abgedeckt oder mit Gegenständen
überdeckt werden.
  Der Sensor der
Innenraumabsicherung darf
nicht verschmutzt oder mit einer
Flüssigkeit abgerieben werden.
  Es dürfen keine Stöße auf den
Sensor oder die Sensorblende der
Innenraumabsicherung einwirken.
  Es dürfen nur Original-Mazda-Sitze
verwendet werden.
  Um die Innenraumabsicherung nicht
zu beeinträchtigen, dürfen keine
Gegenstände in der Nähe des Sensors
höher als die Kopfstützen angeordnet
werden.

Innenraumabsicherung
und Sensorblende
Bedienung
Bedingungen für die Auslösung der
Sirene bzw. des Horns
Wenn das System wie folgt ausgelöst
wird, ertönt die Sirene bzw. das Horn
abwechslungsweise und die Warnblinker
blinken für ungefähr 30 Sekunden:



 Entriegeln einer Tür mit einem
Türverriegelungsknopf.



 Gewaltsames Aufbrechen einer
Tür, der Motorhaube oder des
Kofferraumdeckels.



 Öffnen der Motorhaube mit dem
Entriegelungszug.



 Einschalten der Zündung auf “ON” ohne
Betätigung des Motorstartknopfs.



(Mit Innenraumabsicherung)
 Erfassen einer Bewegung im Fahrzeug
durch die Innenraumabsicherung.
Falls eine der oben stehenden
Bedingungen weiter besteht, wird das
System erneut ausgelöst (bis zu 10 Mal).



(Mit Innenraumabsicherung)
 Abklemmen der Batterieklemmen (die
Warnblinkleuchten blinken nicht).
Das System wird ungefähr 10 Mal
ausgelöst.
HINWEIS
  Der Kofferraumdeckel kann bei
aktivierter Diebstahl-Alarmanlage
nicht geöffnet werden.
  Falls die Batterie bei aktivierter
Diebstahl-Alarmanlage entladen ist,
ertönt die Sirene bzw. das Horn und
blinken die Warnblinker, wenn die
Batterie aufgeladen oder ersetzt wird.


3–61
Vor dem Losfahren
Sicherheitssystem
Einschalten der Diebstahl-
Alarmanlage
1. Schließen Sie die Fenster und das
Verdeck.
HINWEIS
(Mit Innenraumabsicherung)
Die Innenraumabsicherung lässt sich nur
bei geschlossenem Verdeck aktivieren.
Das System lässt sich auch bei einem
geöffneten Fenster aktivieren, bei einem
geöffneten Fenster wird ein Diebstahl
erleichtert oder der Alarm kann auch
durch den Wind ausgelöst werden.
Die Funktion der Innenraumabsicherung
lässt sich auch ausschalten.
Siehe “Deaktivierung der
Innenraumabsicherung (mit
Innenraumabsicherung)” auf Seite
3-62 .
2. Stellen Sie die Zündung auf “OFF”.
3. Kontrollieren Sie, ob die Motorhaube,
das Verdeck, die Türen und der
Kofferraumdeckel geschlossen sind.
4. Drücken Sie die Verriegelungstaste
der Fernbedienung oder verriegeln
Sie die Fahrertür von außen mit dem
Hilfsschlüssel.
Die Warnblinkleuchten blinken einmal
auf.
(Mit LogIn-Fernbedienung)
Drücken Sie einen Türgriffschalter.
Die Sicherheitsanzeige im
Armaturenbrett blinkt für 20 Sekunden.
5. Nach 20 Sekunden ist das System
vollständig aktiviert.
HINWEIS
  Die Diebstahl-Alarmanlage
kann auch durch die
Autowiederverriegelung aktiviert
werden, wenn die Türen, der
Kofferraumdeckel und die
Motorhaube geschlossen sind.
 Siehe “Fernbedienung” auf Seite
3-5 .
  Das System wird deaktiviert, wenn
innerhalb von 20 Sekunden nach dem
Aktivieren des Systems einer der
folgenden Vorgänge ausgeführt wird:



 Entriegeln einer Tür.



 Öffnen einer Tür.



 Öffnen der Motorhaube.



 Einschalten der Zündung auf
“ON”.
  Um das System erneut zu aktivieren,
muss der Aktivierungsvorgang noch
einmal ausgeführt werden.
  Falls die Türen durch Drücken
der Verriegelungstaste der
Fernbedienung oder mit dem
Hilfsschlüssel bei aktivierter
Diebstahl-Alarmanlage
verriegelt werden, blinken die
Warnblinkleuchten einmal, um
anzuzeigen, dass das System aktiviert
ist.
