2017 Lexus GS300h Manual do proprietário (in Portuguese)

103
103103 1032. Agrupamento de instrumentos
2
Agrupamento de instrumentos
*1: Consulte o “MANUAL DO PROPRIETÁRIO DO SISTEMA DE NAVEGAÇÃO E
MULTIMÉDIA”.
*2: Estas luzes acendem quando coloca o interruptor Power no modo ON para indicar
que está a ser efetuada a verificação de um sistema. As luzes apagar-se-ão depois do
indicador "READY" acender. Poderá existir uma avaria num sistema se as luzes não
acenderem ou se não apagarem. Leve o seu veículo a um concessionário ou repara-
dor Lexus autorizado ou a qualquer reparador da sua confiança para ser verificado.
*3: Estas luzes acendem quando coloca o interruptor Power no modo ON para indicar
que está a ser efetuada a verificação de um sistema. As luzes apagar-se-ão depois de
ligar o sistema híbrido ou após alguns segundos. Poderá existir uma avaria num sis-
tema se as luzes não acenderem ou se não apagarem. Leve o seu veículo a um con-
cessionário ou reparador Lexus autorizado ou a qualquer reparador da sua
confiança para ser verificado.
*4: A luz acende no painel central.
*5: A luz pisca para indicar que o sistema está a funcionar.
*6: Quando a temperatura exterior é de aproximadamente 3ºC ou inferior, o indicador
pisca durante 10 segundos aproximadamente e depois fica ligado.
*7: A luz acende quando o sistema está desligado.
*8: A fim de confirmar o funcionamento, os indicadores do BSM no espelho retrovisor
exterior iluminam-se nas seguintes situações:
• Quando o interruptor Power está no modo ON, a função BSM é ativada em
do mostrador de informações múltiplas.
• Quando a função BSM é ativada em do mostrador de informações múlti-
plas, o interruptor Power é colocado no modo ON.
Se o sistema estiver a funcionar corretamente, os indicadores do BSM no espelho
retrovisor exterior desligam-se após alguns segundos.
Se os indicadores do BSM no espelho retrovisor exterior não se iluminarem ou se
não desligarem, pode haver uma avaria no sistema.
Se tal acontecer leve o veículo para inspeção a um concessionário ou reparador
Lexus autorizado ou a qualquer reparador da sua confiança para ser verificado.
*9: A luz acende nos espelhos retrovisores exteriores.
AVISO
■Se uma luz de aviso de um sistema de segurança não acender
Se uma luz de aviso do sistema de segurança, tal como a do ABS e a luz de aviso do
airbag do SRS não acender quando colocar o sistema híbrido em funcionamento,
poderá significar que estes sistemas não se encontram disponíveis para ajudá-lo na
proteção em caso de acidente, o que poderá resultar em morte ou ferimentos graves.
Leve o seu veículo a um concessionário ou reparador Lexus autorizado ou a qualquer
reparador da sua confiança para ser verificado.

104
104104 1042. Agrupamento de instrumentos
Indicadores e medidores
XExceto modelos F SPORT
XModelos F SPORT
As unidades utilizadas no velocímetro podem diferir dependendo do país de destino.

105
105105 1052. Agrupamento de instrumentos
2
Agrupamento de instrumentos
Indicador da temperatura do líquido de refrigeração do motor
Indica a temperatura do líquido de refrigeração do motor
Conta-rotações/Indicador do Sistema Híbrido
Conta-rotações:
Apresenta a velocidade do motor em rotações por minuto.
Indicador do Sistema Híbrido:
Apresenta a potência do sistema híbrido ou o nível de regeneração. (→P. 108)
Temperatura exterior
Apresenta a temperatura exterior que pode variar entre -40ºC e 50ºC. O indica-
dor de temperatura exterior baixa acende, quando a temperatura ambiente é de
3ºC ou inferior.
Relógio
A hora apresentada está associada a um relógio analógico no painel de instrumentos.
(→P. 378)
Velocímetro
Apresenta a velocidade do veículo
Indicador de combustível
Apresenta a quantidade de combustível que ainda resta no depósito de combustível
Mostrador de informações múltiplas
Apresenta ao condutor uma variedade de dados relativos à condução. (→P. 111)
Exibe mensagens de aviso em caso de avaria (→P. 466)
Conta-quilómetros, medidor de distâncias, mostrador da informação de
manutenção necessária e mostrador de aviso de velocidade
Conta-quilómetros:
Mostra a distância total que o veículo percorreu.
Medidor de distâncias:
Mostra a distância que o veículo percorreu desde que o medidor foi reajustado pela
última vez. Os medidores de distâncias “A” e “B” podem ser usados para gravar e exi-
bir distâncias diferentes de forma independente.
Informação sobre requisitos de manutenção:
• Apresenta a informação sobre requisitos de manutenção quando o interruptor
Power está no modo ON.
• Pode ser redefinida a partir de do mostrador de informações múltiplas.
(→P. 111)
Aviso de velocidade:
Exibe um aviso quando a velocidade definida em do mostrador de informa-
ções múltiplas é excedida.(→P. 562)
Posição e gama de engrenamento
Apresenta a posição de engrenamento selecionada ou a gama de engrenamento
selecionada (→P. 224)
1
2
3
4
5
6
7
8
9

106
106106 1062. Agrupamento de instrumentos
■Indicador Rev (modelos F SPORT)
Quando o motor atinge uma veloci-
dade estabelecida enquanto o
conta-rotações está a ser exibido, é
exibido um indicador em forma de
anel no conta-rotações.
■Pico de rotações (modelos F SPORT)
Quando a velocidade do motor
atinge ou ultrapassa as 5000 rpm,
enquanto o conta-rotações está a
ser exibido, é exibida uma imagem
residual da agulha do conta-rota-
ções, à velocidade máxima do
motor, durante 1 segundo aproxima-
damente.

107
107107 1072. Agrupamento de instrumentos
2
Agrupamento de instrumentos
Altera entre o mostrador do conta-
-quilómetros, medidor de distâncias e
informação sobre requisitos de
manutenção.
Enquanto o medidor de distâncias esti-
ver a ser exibido, prima e mantenha a
tecla para redefinir o medidor de
distâncias.
A luminosidade do painel de instrumentos pode ser ajustada.
Mais escuro
Mais claro
Alterar o mostrador
Controlo da luminosidade do painel de instrumentos
1
2

108
108108 1082. Agrupamento de instrumentos
■Os medidores e o mostrador iluminam-se quando
O interruptor Power está no modo ON.
■Ajuste da luminosidade do painel de instrumentos
Os níveis de luminosidade do painel de instrumentos quando as luzes de presença estão
ligadas e desligadas podem ser ajustados individualmente. Contudo, quando a área
envolvente está iluminada (luz do dia, etc.), ligar as luzes de presença não vai alterar a
luminosidade do painel de instrumentos.
■Limitação do ajuste da luminosidade
A luminosidade do painel de instrumentos é ajustada automaticamente com base na
deteção da luminosidade da área envolvente feita pelo sensor. Contudo, se a luminosi-
dade do painel de instrumentos tiver sido ajustada manualmente para mais clara ou mais
escura, o ajuste não será efetuado automaticamente.
■Indicador do Sistema Híbrido
Área de carga
Mostra a carga regenerativa.
Área Híbrida Eco
Indica que a potência do motor a gasolina
não está a ser usada com muita frequência.
O motor a gasolina para e reinicia automati-
camente sob várias condições.
Área Eco
Indica que o veículo está a ser conduzido
duma forma amiga do ambiente.
Área Power
Indica que o âmbito de condução amiga do
ambiente está a ser excedido
(durante a condução com potência máxima,
etc.)
●O Indicador do Sistema Híbrido é exibido
quando o modo de condução é outro que não
o modo desportivo.
●Mantendo o ponteiro indicador dentro da
área Eco pode conseguir uma condução mais
amiga do ambiente.
●A área de carga indica o estado de regene-
ração*. A energia regenerada será usada para
carregar a bateria do sistema híbrido (bateria
de tração).
*: Quando utilizada neste manual, “regene-
ração” refere-se à conversão de energia
gerada pelo movimento do veículo em ener-
gia elétrica.
XExceto modelos F SPORT
XModelos F SPORT
1
2
3
4

109
109109 1092. Agrupamento de instrumentos
2
Agrupamento de instrumentos

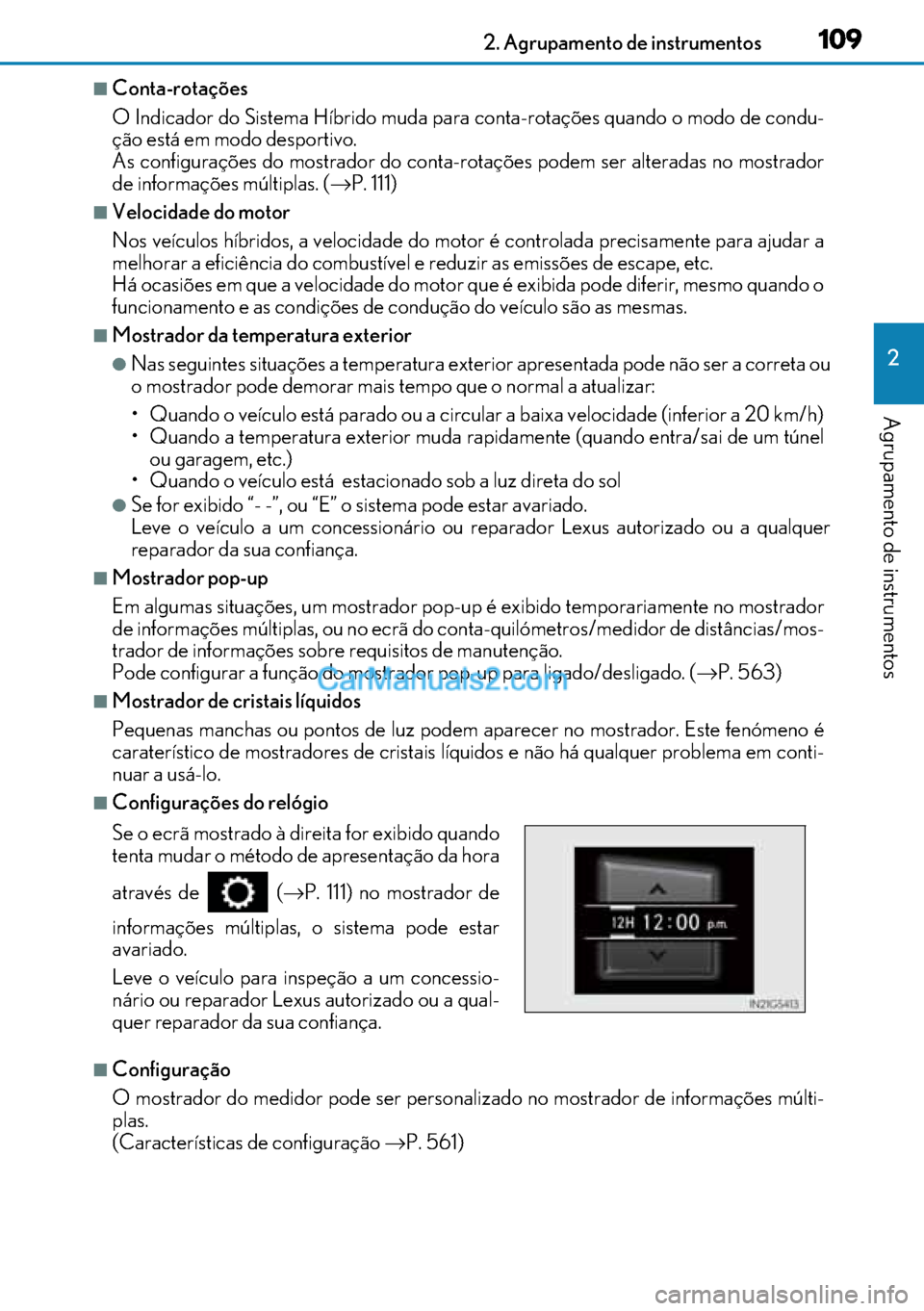

■Conta-rotações
O Indicador do Sistema Híbrido muda para conta-rotações quando o modo de condu-
ção está em modo desportivo.
As configurações do mostrador do conta-rotações podem ser alteradas no mostrador
de informações múltiplas. (→P. 111)
■Velocidade do motor
Nos veículos híbridos, a velocidade do motor é controlada precisamente para ajudar a
melhorar a eficiência do combustível e reduzir as emissões de escape, etc.
Há ocasiões em que a velocidade do motor que é exibida pode diferir, mesmo quando o
funcionamento e as condições de condução do veículo são as mesmas.
■Mostrador da temperatura exterior
●Nas seguintes situações a temperatura exterior apresentada pode não ser a correta ou
o mostrador pode demorar mais tempo que o normal a atualizar:
• Quando o veículo está parado ou a circular a baixa velocidade (inferior a 20 km/h)
• Quando a temperatura exterior muda rapidamente (quando entra/sai de um túnel
ou garagem, etc.)
• Quando o veículo está estacionado sob a luz direta do sol
●Se for exibido “- -”, ou “E” o sistema pode estar avariado.
Leve o veículo a um concessionário ou reparador Lexus autorizado ou a qualquer
reparador da sua confiança.
■Mostrador pop-up
Em algumas situações, um mostrador pop-up é exibido temporariamente no mostrador
de informações múltiplas, ou no ecrã do conta-quilómetros/medidor de distâncias/mos-
trador de informações sobre requisitos de manutenção.
Pode configurar a função do mostrador pop-up para ligado/desligado. (→P. 563)
■Mostrador de cristais líquidos
Pequenas manchas ou pontos de luz podem aparecer no mostrador. Este fenómeno é
caraterístico de mostradores de cristais líquidos e não há qualquer problema em conti-
nuar a usá-lo.
■Configurações do relógio
■Configuração
O mostrador do medidor pode ser personalizado no mostrador de informações múlti-
plas.
(Características de configuração →P. 561) Se o ecrã mostrado à direita for exibido quando
tenta mudar o método de apresentação da hora
através de (→P. 111) no mostrador de
informações múltiplas, o sistema pode estar
avariado.
Leve o veículo para inspeção a um concessio-
nário ou reparador Lexus autorizado ou a qual-
quer reparador da sua confiança.

110
110110 1102. Agrupamento de instrumentos
AVISO
■O mostrador de informações múltiplas em temperaturas baixas
Deixe que o interior do veículo aqueça antes de usar o mostrador de informações de
cristais líquidos. Em temperaturas extremamente baixas, o monitor do mostrador de
informações pode responder lentamente e as mudanças no mostrador podem demo-
rar.
Existe, por exemplo, um desfasamento entre a velocidade engrenada pelo condutor e
o número da nova velocidade que aparece no mostrador. Este desfasamento poderia
levar o condutor a voltar a engrenar uma velocidade mais baixa, causando uma trava-
gem rápida e excessiva do motor, com a possibilidade de causar um acidente resul-
tando em morte ou ferimentos graves.
ATENÇÃO
■Para evitar danos no sistema híbrido e nos seus componentes
●Enquanto o conta-rotações está a ser exibido, não deixe o ponteiro do indicador do
conta-rotações entrar na zona vermelha, o que indica a velocidade máxima do
motor.
●O motor pode estar a sobreaquecer se o indicador da temperatura do líquido de
refrigeração do motor estiver na zona vermelha (H). Neste caso, pare o veículo ime-
diatamente num local seguro e verifique o motor depois de este ter arrefecido com-
pletamente. (→P. 535)
