2017 JEEP GRAND CHEROKEE Libretto Uso Manutenzione (in Italian)

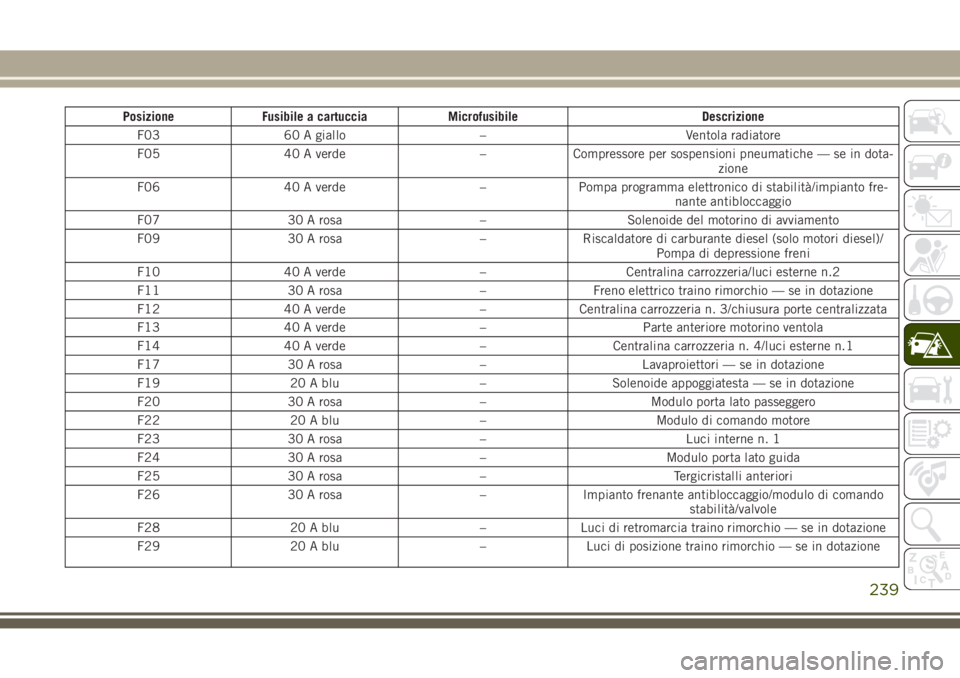

Posizione Fusibile a cartuccia Microfusibile Descrizione
F03 60 A giallo – Ventola radiatore
F05 40 A verde – Compressore per sospensioni pneumatiche — se in dota-
zione
F06 40 A verde – Pompa programma elettronico di stabilità/impianto fre-
nante antibloccaggio
F07 30 A rosa – Solenoide del motorino di avviamento
F09 30 A rosa – Riscaldatore di carburante diesel (solo motori diesel)/
Pompa di depressione freni
F10 40 A verde – Centralina carrozzeria/luci esterne n.2
F11 30 A rosa – Freno elettrico traino rimorchio — se in dotazione
F12 40 A verde – Centralina carrozzeria n. 3/chiusura porte centralizzata
F13 40 A verde – Parte anteriore motorino ventola
F14 40 A verde – Centralina carrozzeria n. 4/luci esterne n.1
F17 30 A rosa – Lavaproiettori — se in dotazione
F19 20 A blu – Solenoide appoggiatesta — se in dotazione
F20 30 A rosa – Modulo porta lato passeggero
F22 20 A blu – Modulo di comando motore
F23 30 A rosa – Luci interne n. 1
F24 30 A rosa – Modulo porta lato guida
F25 30 A rosa – Tergicristalli anteriori
F26 30 A rosa – Impianto frenante antibloccaggio/modulo di comando
stabilità/valvole
F28 20 A blu – Luci di retromarcia traino rimorchio — se in dotazione
F29 20 A blu – Luci di posizione traino rimorchio — se in dotazione
239

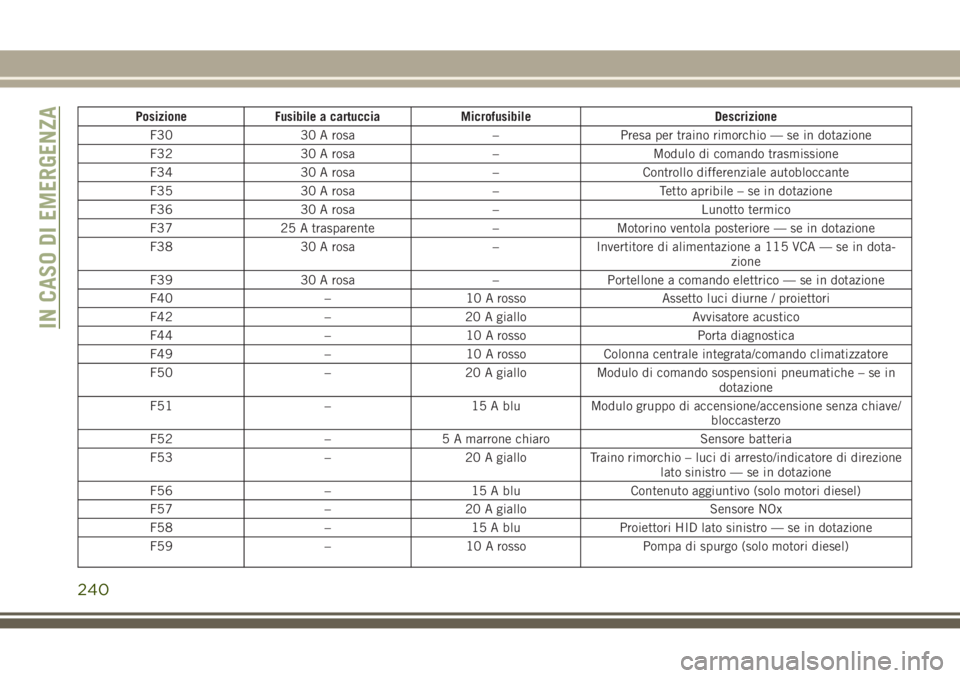

Posizione Fusibile a cartuccia Microfusibile Descrizione
F30 30 A rosa – Presa per traino rimorchio — se in dotazione
F32 30 A rosa – Modulo di comando trasmissione
F34 30 A rosa – Controllo differenziale autobloccante
F35 30 A rosa – Tetto apribile – se in dotazione
F36 30 A rosa – Lunotto termico
F37 25 A trasparente – Motorino ventola posteriore — se in dotazione
F38 30 A rosa – Invertitore di alimentazione a 115 VCA — se in dota-
zione
F39 30 A rosa – Portellone a comando elettrico — se in dotazione
F40 – 10 A rosso Assetto luci diurne / proiettori
F42 – 20 A giallo Avvisatore acustico
F44 – 10 A rosso Porta diagnostica
F49 – 10 A rosso Colonna centrale integrata/comando climatizzatore
F50 – 20 A giallo Modulo di comando sospensioni pneumatiche – se in
dotazione
F51 – 15 A blu Modulo gruppo di accensione/accensione senza chiave/
bloccasterzo
F52 – 5 A marrone chiaro Sensore batteria
F53 – 20 A giallo Traino rimorchio – luci di arresto/indicatore di direzione
lato sinistro — se in dotazione
F56 – 15 A blu Contenuto aggiuntivo (solo motori diesel)
F57 – 20 A giallo Sensore NOx
F58 – 15 A blu Proiettori HID lato sinistro — se in dotazione
F59 – 10 A rosso Pompa di spurgo (solo motori diesel)
IN CASO DI EMERGENZA
240

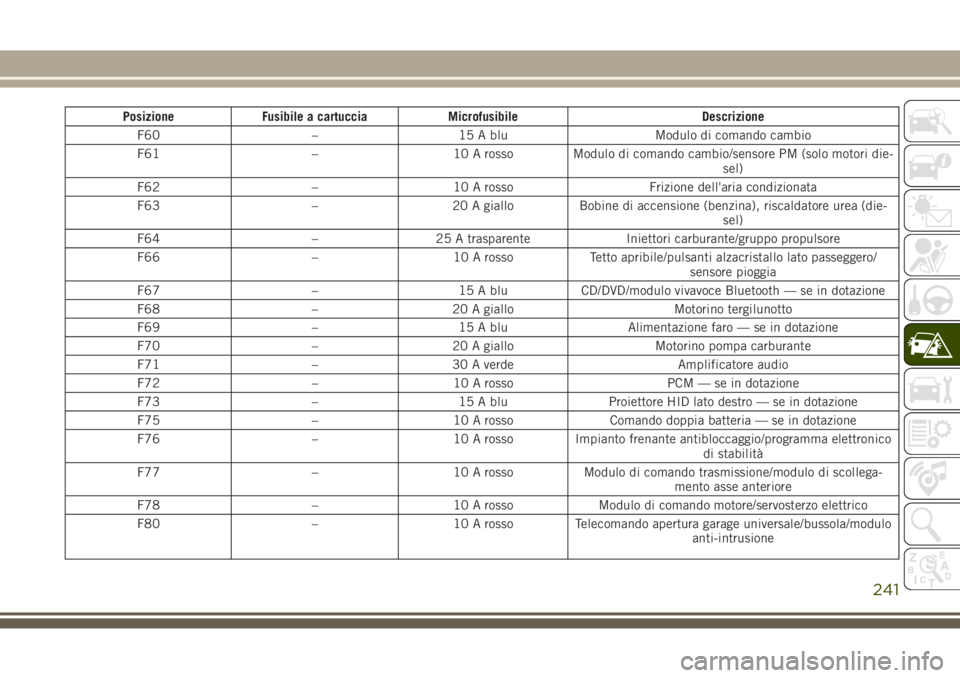

Posizione Fusibile a cartuccia Microfusibile Descrizione
F60 – 15 A blu Modulo di comando cambio
F61 – 10 A rosso Modulo di comando cambio/sensore PM (solo motori die-
sel)
F62 – 10 A rosso Frizione dell'aria condizionata
F63 – 20 A giallo Bobine di accensione (benzina), riscaldatore urea (die-
sel)
F64 – 25 A trasparente Iniettori carburante/gruppo propulsore
F66 – 10 A rosso Tetto apribile/pulsanti alzacristallo lato passeggero/
sensore pioggia
F67 – 15 A blu CD/DVD/modulo vivavoce Bluetooth — se in dotazione
F68 – 20 A giallo Motorino tergilunotto
F69 – 15 A blu Alimentazione faro — se in dotazione
F70 – 20 A giallo Motorino pompa carburante
F71 – 30 A verde Amplificatore audio
F72 – 10 A rosso PCM — se in dotazione
F73 – 15 A blu Proiettore HID lato destro — se in dotazione
F75 – 10 A rosso Comando doppia batteria — se in dotazione
F76 – 10 A rosso Impianto frenante antibloccaggio/programma elettronico
di stabilità
F77 – 10 A rosso Modulo di comando trasmissione/modulo di scollega-
mento asse anteriore
F78 – 10 A rosso Modulo di comando motore/servosterzo elettrico
F80 – 10 A rosso Telecomando apertura garage universale/bussola/modulo
anti-intrusione
241

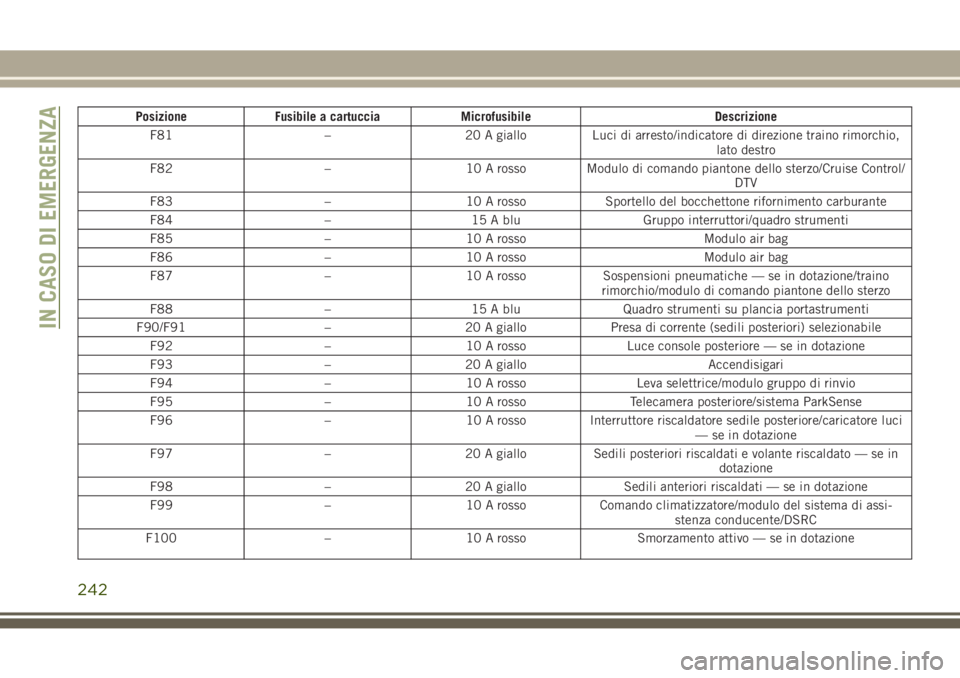

Posizione Fusibile a cartuccia Microfusibile Descrizione
F81 – 20 A giallo Luci di arresto/indicatore di direzione traino rimorchio,
lato destro
F82 – 10 A rosso Modulo di comando piantone dello sterzo/Cruise Control/
DTV
F83 – 10 A rosso Sportello del bocchettone rifornimento carburante
F84 – 15 A blu Gruppo interruttori/quadro strumenti
F85 – 10 A rosso Modulo air bag
F86 – 10 A rosso Modulo air bag
F87 – 10 A rosso Sospensioni pneumatiche — se in dotazione/traino
rimorchio/modulo di comando piantone dello sterzo
F88 – 15 A blu Quadro strumenti su plancia portastrumenti
F90/F91 – 20 A giallo Presa di corrente (sedili posteriori) selezionabile
F92 – 10 A rosso Luce console posteriore — se in dotazione
F93 – 20 A giallo Accendisigari
F94 – 10 A rosso Leva selettrice/modulo gruppo di rinvio
F95 – 10 A rosso Telecamera posteriore/sistema ParkSense
F96 – 10 A rosso Interruttore riscaldatore sedile posteriore/caricatore luci
— se in dotazione
F97 – 20 A giallo Sedili posteriori riscaldati e volante riscaldato — se in
dotazione
F98 – 20 A giallo Sedili anteriori riscaldati — se in dotazione
F99 – 10 A rosso Comando climatizzatore/modulo del sistema di assi-
stenza conducente/DSRC
F100 – 10 A rosso Smorzamento attivo — se in dotazione
IN CASO DI EMERGENZA
242

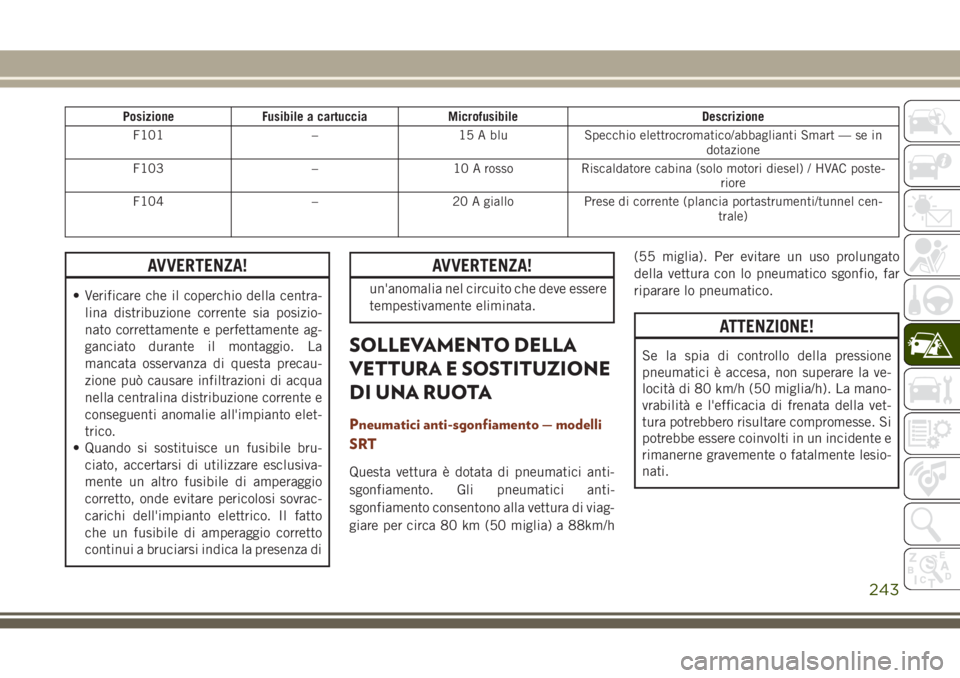

Posizione Fusibile a cartuccia Microfusibile Descrizione
F101 – 15 A blu Specchio elettrocromatico/abbaglianti Smart — se in
dotazione
F103 – 10 A rosso Riscaldatore cabina (solo motori diesel) / HVAC poste-
riore
F104 – 20 A giallo Prese di corrente (plancia portastrumenti/tunnel cen-
trale)
AVVERTENZA!
• Verificare che il coperchio della centra-
lina distribuzione corrente sia posizio-
nato correttamente e perfettamente ag-
ganciato durante il montaggio. La
mancata osservanza di questa precau-
zione può causare infiltrazioni di acqua
nella centralina distribuzione corrente e
conseguenti anomalie all'impianto elet-
trico.
• Quando si sostituisce un fusibile bru-
ciato, accertarsi di utilizzare esclusiva-
mente un altro fusibile di amperaggio
corretto, onde evitare pericolosi sovrac-
carichi dell'impianto elettrico. Il fatto
che un fusibile di amperaggio corretto
continui a bruciarsi indica la presenza di
AVVERTENZA!
un'anomalia nel circuito che deve essere
tempestivamente eliminata.
SOLLEVAMENTO DELLA
VETTURA E SOSTITUZIONE
DI UNA RUOTA
Pneumatici anti-sgonfiamento — modelli
SRT
Questa vettura è dotata di pneumatici anti-
sgonfiamento. Gli pneumatici anti-
sgonfiamento consentono alla vettura di viag-
giare per circa 80 km (50 miglia) a 88km/h(55 miglia). Per evitare un uso prolungato
della vettura con lo pneumatico sgonfio, far
riparare lo pneumatico.
ATTENZIONE!
Se la spia di controllo della pressione
pneumatici è accesa, non superare la ve-
locità di 80 km/h (50 miglia/h). La mano-
vrabilità e l'efficacia di frenata della vet-
tura potrebbero risultare compromesse. Si
potrebbe essere coinvolti in un incidente e
rimanerne gravemente o fatalmente lesio-
nati.
243

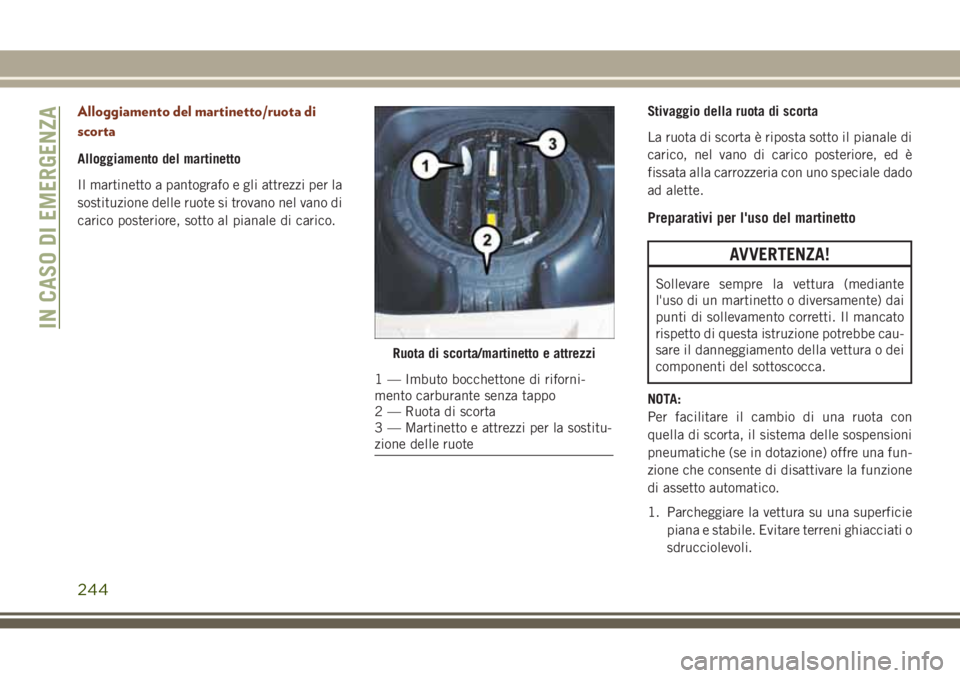

Alloggiamento del martinetto/ruota di
scorta
Alloggiamento del martinetto
Il martinetto a pantografo e gli attrezzi per la
sostituzione delle ruote si trovano nel vano di
carico posteriore, sotto al pianale di carico.Stivaggio della ruota di scorta
La ruota di scorta è riposta sotto il pianale di
carico, nel vano di carico posteriore, ed è
fissata alla carrozzeria con uno speciale dado
ad alette.
Preparativi per l'uso del martinetto
AVVERTENZA!
Sollevare sempre la vettura (mediante
l'uso di un martinetto o diversamente) dai
punti di sollevamento corretti. Il mancato
rispetto di questa istruzione potrebbe cau-
sare il danneggiamento della vettura o dei
componenti del sottoscocca.
NOTA:
Per facilitare il cambio di una ruota con
quella di scorta, il sistema delle sospensioni
pneumatiche (se in dotazione) offre una fun-
zione che consente di disattivare la funzione
di assetto automatico.
1. Parcheggiare la vettura su una superficie
piana e stabile. Evitare terreni ghiacciati o
sdrucciolevoli.
Ruota di scorta/martinetto e attrezzi
1 — Imbuto bocchettone di riforni-
mento carburante senza tappo
2 — Ruota di scorta
3 — Martinetto e attrezzi per la sostitu-
zione delle ruote
IN CASO DI EMERGENZA
244

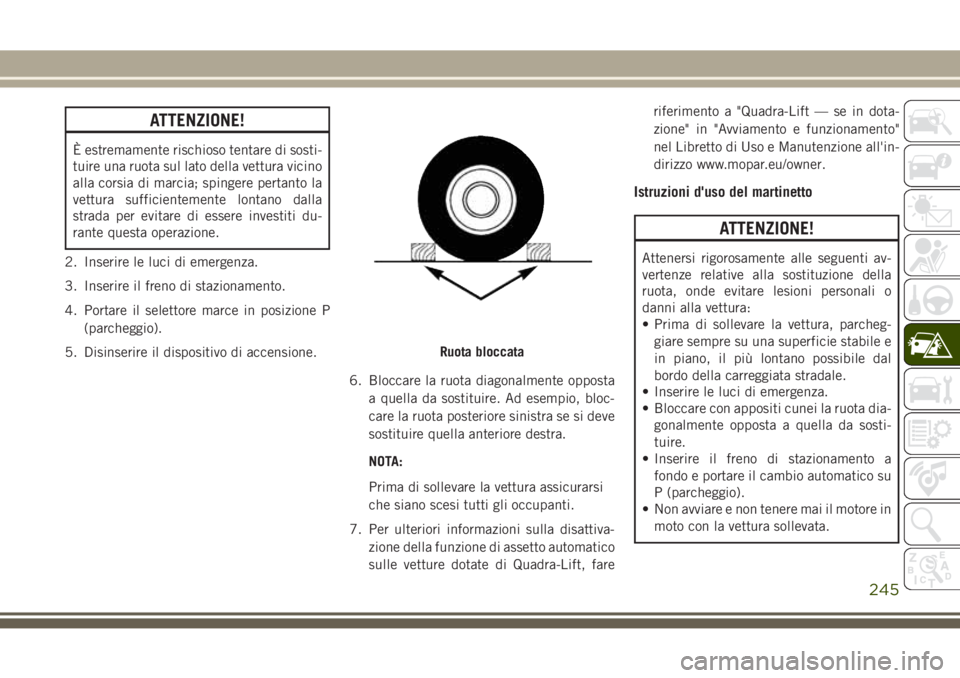

ATTENZIONE!
È estremamente rischioso tentare di sosti-
tuire una ruota sul lato della vettura vicino
alla corsia di marcia; spingere pertanto la
vettura sufficientemente lontano dalla
strada per evitare di essere investiti du-
rante questa operazione.
2. Inserire le luci di emergenza.
3. Inserire il freno di stazionamento.
4. Portare il selettore marce in posizione P
(parcheggio).
5. Disinserire il dispositivo di accensione.
6. Bloccare la ruota diagonalmente opposta
a quella da sostituire. Ad esempio, bloc-
care la ruota posteriore sinistra se si deve
sostituire quella anteriore destra.
NOTA:
Prima di sollevare la vettura assicurarsi
che siano scesi tutti gli occupanti.
7. Per ulteriori informazioni sulla disattiva-
zione della funzione di assetto automatico
sulle vetture dotate di Quadra-Lift, fareriferimento a "Quadra-Lift — se in dota-
zione" in "Avviamento e funzionamento"
nel Libretto di Uso e Manutenzione all'in-
dirizzo www.mopar.eu/owner.
Istruzioni d'uso del martinetto
ATTENZIONE!
Attenersi rigorosamente alle seguenti av-
vertenze relative alla sostituzione della
ruota, onde evitare lesioni personali o
danni alla vettura:
• Prima di sollevare la vettura, parcheg-
giare sempre su una superficie stabile e
in piano, il più lontano possibile dal
bordo della carreggiata stradale.
• Inserire le luci di emergenza.
• Bloccare con appositi cunei la ruota dia-
gonalmente opposta a quella da sosti-
tuire.
• Inserire il freno di stazionamento a
fondo e portare il cambio automatico su
P (parcheggio).
• Non avviare e non tenere mai il motore in
moto con la vettura sollevata.
Ruota bloccata
245

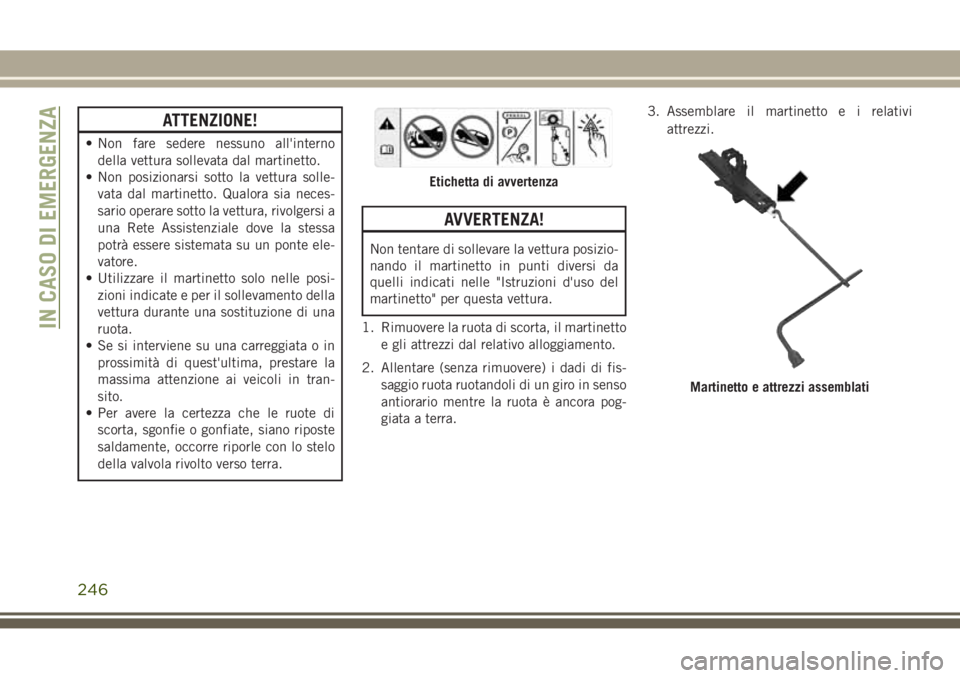

ATTENZIONE!
• Non fare sedere nessuno all'interno
della vettura sollevata dal martinetto.
• Non posizionarsi sotto la vettura solle-
vata dal martinetto. Qualora sia neces-
sario operare sotto la vettura, rivolgersi a
una Rete Assistenziale dove la stessa
potrà essere sistemata su un ponte ele-
vatore.
• Utilizzare il martinetto solo nelle posi-
zioni indicate e per il sollevamento della
vettura durante una sostituzione di una
ruota.
• Se si interviene su una carreggiata o in
prossimità di quest'ultima, prestare la
massima attenzione ai veicoli in tran-
sito.
• Per avere la certezza che le ruote di
scorta, sgonfie o gonfiate, siano riposte
saldamente, occorre riporle con lo stelo
della valvola rivolto verso terra.
AVVERTENZA!
Non tentare di sollevare la vettura posizio-
nando il martinetto in punti diversi da
quelli indicati nelle "Istruzioni d'uso del
martinetto" per questa vettura.
1. Rimuovere la ruota di scorta, il martinetto
e gli attrezzi dal relativo alloggiamento.
2. Allentare (senza rimuovere) i dadi di fis-
saggio ruota ruotandoli di un giro in senso
antiorario mentre la ruota è ancora pog-
giata a terra.3. Assemblare il martinetto e i relativi
attrezzi.
Etichetta di avvertenza
Martinetto e attrezzi assemblati
IN CASO DI EMERGENZA
246
