zia a lampeggiare, rilasciare l'acceleratore e
accelerare il meno possibile. Adattare la
guida e la velocità alle condizioni attuali della
strada da percorrere.
ATTENZIONE!
• Il sistema ESC non può sottrarre la vet-
tura alle leggi naturali della fisica, né
può aumentare la tenuta di strada
quando compromessa dalle condizioni
del manto stradale. In particolare, il si-
stema ESC non può scongiurare comple-
tamente eventuali incidenti, compresi
quelli dovuti all'eccessiva velocità in
curva, alla guida su fondo stradale
sdrucciolevole oppure all'acquaplaning.
L'ESC non è in grado di evitare gli inci-
denti risultanti dalla perdita di controllo
della vettura causati da una condotta
inappropriata da parte del conducente.
L'unico modo di evitare incidenti è la
guida sicura e attenta di un conducente
esperto. Le prestazioni di una vettura
dotata di ESC non devono mai essere
messe alla prova in modo incauto e pe-
ricoloso, con la possibilità di mettere a
ATTENZIONE!
repentaglio la sicurezza del conducente
o di altre persone.
• Eventuali modifiche o l'errata manuten-
zione della vettura, possono modificare
le caratteristiche di manovrabilità della
vettura e possono influire negativamente
sulle prestazioni del sistema ESC. Le
modifiche apportate all'impianto dello
sterzo, alle sospensioni, all'impianto fre-
nante, al tipo e alle dimensioni degli
pneumatici o alle dimensioni delle ruote
potrebbero compromettere le presta-
zioni dell'ESC. Un'errata pressione di
gonfiaggio o l'usura irregolare degli
pneumatici potrebbe compromettere le
prestazioni dell'ESC. Qualsiasi modifica
o manutenzione scadente della vettura
che riduce l'efficacia del sistema ESC
può aumentare il rischio di perdita di
controllo della vettura, di ribaltamento
della stessa e di lesioni a persone con
conseguenze anche fatali.
Modalità di funzionamento ESC
NOTA:
In base al modello e alla modalità di funzio-
namento, il sistema ESC può essere dotato di
diverse modalità di funzionamento.
ESC inserito
Questa è la modalità di funzionamento nor-
male dell'ESC. A ogni avviamento della vet-
tura l'ESC si trova sempre in questa modalità.
che deve essere utilizzata nella maggior parte
delle situazioni di guida. Le modalità ESC
alternative devono essere utilizzate solo nei
casi specifici riportati nei seguenti paragrafi.
Modalità di disinserimento parziale
Lo scopo della modalità di disinserimento
parziale consiste nel consentire una guida
sportiva. Questa modalità potrebbe modifi-
care le soglie di attivazione del TCS e del-
l'ESC, consentendo un maggior pattinamento
delle ruote rispetto a quanto normalmente
ammesso. Questa modalità può essere utile
se il veicolo dovesse impantanarsi.
103

Per attivare la modalità di disinserimento
parziale, premere brevemente l'interruttore
"ESC Off": la relativa spia si accende. Per
riattivare l'ESC, premere momentaneamente
l'interruttore "ESC Off": la relativa spia si
spegne.
NOTA:
Per le vetture dotate di più modalità disinse-
rimento parziale dell'ESC, premendo breve-
mente il pulsante si passa da una modalità
ESC all'altra. Per tornare alla modalità ESC
attivo potrebbe essere necessario premere
brevemente il pulsante.
NOTA:
• In modalità di disinserimento parziale, la
componente TCS del sistema ESC è disa-
bilitata (eccetto che per la funzione di
slittamento controllato descritta nel capi-
tolo relativo al sistema TCS), la spia di
disinserimento ESC si illumina. In moda-
lità di disinserimento parziale, la funzione
di riduzione della potenza motore del si-
stema TCS viene disabilitata e l'aumento
di stabilità della vettura offerto dal si-
stema ESC viene ridotto.• Il sistema TSC (stabilizzatore rimorchio) è
disattivato quando il sistema ESC si trova
nella modalità di disinserimento parziale.
Full Off (Disinserimento completo) — se in do-
tazione
Questa modalità è prevista esclusivamente
per l'impiego su sterrato o in fuoristrada e
non deve essere utilizzata su strade pubbli-
che. In questa modalità, le funzioni ESC e
TCS sono disattivate. Per attivare la modalità
di disinserimento completo, premere e te-
nere premuto l'interruttore "ESC Off" per cin-
que secondi a vettura ferma con il motore in
funzione. Dopo cinque secondi, viene
emesso un segnale acustico, la spia "ESC
OFF" (ESC disinserito) si accende e sul qua-
dro strumenti viene visualizzato il messaggio
"ESC OFF" (ESC disinserito). Per inserire
nuovamente il sistema ESC, premere breve-
mente l'interruttore "ESC Off".NOTA:
Se la vettura supera una velocità predetermi-
nata, il sistema potrebbe passare dalla mo-
dalità "Full Off" (Disinserimento completo) a
quella "Partial Off" (Disinserimento parziale)
dell'ESC. Quando la velocità della vettura
scende al di sotto di una velocità predetermi-
nata, il sistema ESC ritorna nella modalità
"Full Off" (Disinserimento completo).
L'impostazione "Full Off" (Disinserimento
completo) è disponibile nella modalità Track
(Pista) se in dotazione.
Le modalità ESC possono anche essere in-
fluenzate dalle modalità di guida, se in
dotazione.
ATTENZIONE!
• Nella modalità di disinserimento totale
ESC, le funzioni di riduzione della cop-
pia motore e di stabilità sono disattivate.
Pertanto non è più disponibile l'aumento
di stabilità della vettura offerto dal-
l'ESC. In manovre evasive di emergenza,
il sistema ESC non verrà inserito per
contribuire a mantenere la stabilità della
SICUREZZA
104

ATTENZIONE!
vettura. La modalità "Full Off" (Disinse-
rimento totale) dell'ESC è stata ideata
esclusivamente per usi su sterrato e fuo-
ristrada.
• Quando l'ESC è disinserito, non è più
disponibile l'aumento di stabilità della
vettura offerto dall'ESC. In manovre eva-
sive di emergenza, il sistema ESC non
verrà inserito per contribuire a mante-
nere la stabilità della vettura. La moda-
lità "Full Off" (Disinserimento totale)
dell'ESC è stata ideata esclusivamente
per usi su sterrato e fuoristrada.
•
Il sistema ESC non può sottrarre la vettura
alle leggi naturali della fisica, né può
aumentare la tenuta di strada quando sia
compromessa dalle condizioni del manto
stradale. In particolare, il sistema ESC
non può scongiurare completamente ogni
incidente, compresi quelli dovuti all'ec-
cessiva velocità in curva, alla guida su
fondo stradale sdrucciolevole oppure al-
l'aquaplaning. L'ESC non è in grado di
evitare gli incidenti.
Spia ESC Activation/Malfunction (Segnala-
zione attivazione/avaria ESC) e spia ESC
OFF (ESC disinserito)
La spia "ESC Activation/
Malfunction" (Segnala-
zione attivazione/avaria
ESC) sul quadro strumenti
si illumina all'inserimento
del dispositivo di accen-
sione nella modalità RUN
(Marcia). A motore acceso deve spegnersi.
L'accensione continua della spia di segnala-
zione avaria/attivazione dell'ESC a motore
acceso indica che è stata rilevata un'avaria
nell'impianto ESC. Se la spia rimane accesa
dopo vari cicli di accensione e dopo varie
miglia (chilometri) percorse a velocità supe-
riori a 30 miglia/h (48 km/h), recarsi al più
presto presso la Rete Assistenziale per far
diagnosticare e risolvere il problema.
La spia di segnalazione avaria/attivazione
dell'ESC (situata sul quadro strumenti) inizia
a lampeggiare non appena gli pneumatici
perdono aderenza e il sistema ESC si attiva.
La spia di segnalazione avaria/attivazione
dell'ESC lampeggia anche quando il TCS èattivo. Se in fase di accelerazione la spia di
segnalazione avaria/attivazione dell'ESC ini-
zia a lampeggiare, rilasciare l'acceleratore e
accelerare il meno possibile. Adattare la
guida e la velocità alle condizioni attuali della
strada da percorrere.
NOTA:
• Ogni qualvolta il dispositivo di accensione
viene portato in posizione RUN (Marcia),
la spia "ESC OFF" (ESC disinserito) e la
spia "ESC Activation/Malfunction" (Segna-
lazione attivazione/avaria ESC) si illumi-
nano temporaneamente.
• Con l'inserimento del dispositivo di accen-
sione in posizione RUN (Marcia), si inse-
risce anche il sistema ESC, anche se in
precedenza era stato disinserito.
105

• Se attivo, il sistema ESC emette un ronzio
o un ticchettio. Ciò rispecchia il normale
funzionamento; i suoni cessano a sistema
ESC disinserito, eliminata la causa che ne
ha provocato l'attivazione.
La spia "ESC Off" (ESC
disinserito) indica che il
cliente ha scelto di di-
sporre del programma
elettronico di stabilità
(ESC) in una modalità ri-
dotta.
Sistema elettronico antiribaltamento (ERM)
Il sistema in questione calcola il valore poten-
ziale di rischio di sollevamento delle ruote du-
rante il traino controllando costantemente i co-
mandi impartiti dal conducente al volante e la
velocità della vettura. Al rilevamento di varia-
zioni nella rotazione del volante e nella velocità
vettura tali da provocare potenzialmente il sol-
levamento delle ruote dal suolo, il sistema ap-
plica opportunamente i freni e riduce eventual-
mente la potenza del motore per ridurre la
possibilità che tale sollevamento si verifichi. il
sistema ERM limita la possibilità che le ruote si
sollevino da terra durante manovre estreme manon è in grado di evitare sempre il verificarsi di
tali fenomeni, specie in caso di abbandono della
carreggiata o di collisione con oggetti o altre
vetture.
NOTA:
Ogniqualvolta l'ESC è in modalità di disinseri-
mento completo (se in dotazione), l'ERM è
disabilitato. Fare riferimento a "Programma
elettronico di stabilità (ESC)" in questo capi-
tolo per una spiegazione completa delle moda-
lità ESC disponibili.
ATTENZIONE!
Molti fattori concorrono a causare il poten-
ziale sollevamento delle ruote o il ribalta-
mento, ad esempio, il carico, le condizioni
stradali e quelle di guida. Il sistema ERM non
è in grado di evitare sempre il verificarsi di tali
fenomeni, specie in caso di abbandono della
carreggiata o di collisione con oggetti o altre
vetture. Le prestazioni di una vettura dotata di
ERM non devono mai essere messe alla prova
in modo incauto e pericoloso, con la possibi-
lità di mettere a repentaglio la sicurezza del
conducente e di altre persone.
Stabilizzatore rimorchio (TSC)
Il sistema TSC impiega una serie di sensori
montati sulla vettura per individuare uno
sbandamento eccessivo del rimorchio e pren-
dere le misure appropriate per arrestarlo. Il
TSC si attiva automaticamente una volta rile-
vato lo sbandamento eccessivo del rimorchio.
NOTA:
Il sistema TSC non è in grado di fermare la
sbandata di qualsiasi rimorchio. In caso di
traino di rimorchi si raccomanda di essere
sempre estremamente cauti e seguire le rac-
comandazioni del caso per quanto riguarda il
peso sul dispositivo di traino per rimorchio.
Per ulteriori informazioni, fare riferimento a
"Traino di rimorchi" in "Avviamento e funzio-
namento".Quando il sistema TSC è in fun-
zione, la spia di segnalazione avaria/
attivazione dell'ESC lampeggia, la potenza
del motore si riduce e si può avvertire una
frenata su singole ruote conseguente al ten-
tativo di arrestare la sbandata del rimorchio.
Il sistema TSC è disattivato quando il sistema
ESC si trova in modalità di disinserimento
parziale o di disinserimento completo.
SICUREZZA
106

ATTENZIONE!
Se il TSC si attiva durante la guida, ridurre
la velocità, fermare la vettura in un luogo
sicuro e sistemare il carico del rimorchio
per eliminare la sbandata.
Sistema Ready Alert Brakes (RAB)
Il sistema Ready Alert Brakes riduce il tempo
necessario per ottenere una frenata completa
in situazioni di emergenza. Il sistema è in
grado di anticipare eventuali situazioni in cui
è necessario effettuare una frenata d'emer-
genza monitorando la velocità con cui
l'acceleratore viene rilasciato dal condu-
cente. L'EBC preparerà l'impianto frenante
per una frenata di emergenza.
Funzione di asciugatura dei dischi (RBS)
La funzione di asciugatura dei dischi (RBS)
migliora le prestazioni di frenata sul bagnato.
Il sistema applica a intervalli regolari una
leggera pressione sui freni per rimuovere
eventuali accumuli di acqua sui dischi dei
freni anteriori. Funziona quando i tergicri-
stalli si trovano sulla velocità LO (bassa) o HI(alta). Quando la funzione di asciugatura dei
dischi è attiva, il conducente non riceve al-
cuna notifica e non deve eseguire alcuna
azione.
Coppia sterzante dinamica (DST)
La coppia sterzante dinamica è una funzione
dei moduli ESC ed EPS (Electric Power Ste-
ering, servosterzo elettrico) e consiste nel
fornire una coppia al volante in alcune con-
dizioni di guida in cui il modulo ESC rileva
un'instabilità della vettura. La coppia appli-
cata al volante ha il solo scopo di aiutare il
conducente a comprendere quale azione
esercitare sullo sterzo per raggiungere o man-
tenere la stabilità della vettura. L'unico modo
con cui il sistema segnala al conducente che
la funzione è attiva è la coppia applicata al
volante.NOTA:
La funzione DST ha il solo scopo di aiutare il
conducente a esercitare l'azione corretta tra-
mite coppie basse applicate al volante,
quindi l'efficacia della funzione DST dipende
largamente dalla sensibilità del conducente e
dalla reazione complessiva alla coppia appli-
cata. È molto importante comprendere che
questa funzione non agisce sullo sterzo e
quindi il conducente rimane il solo responsa-
bile del controllo della vettura.
Controllo intelligente in discesa (HDC) —
se in dotazione
Il controllo intelligente in discesa (HDC) è
stato progettato per la guida fuoristrada a
velocità basse con la gamma 4WD bassa
selezionata. L'HDC mantiene la velocità della
vettura costante durante la discesa in diverse
condizioni di guida e controlla la velocità
della vettura agendo attivamente sui freni.
La funzione HDC può trovarsi in tre stati diversi:
1. Off (la funzione non è abilitata e non si
attiverà).
107

2. Abilitata (la funzione è abilitata e pronta,
ma le condizioni di attivazione non sono
soddisfatte oppure il conducente sta atti-
vamente azionando il freno o
l'acceleratore).
3. Attiva (la funzione è abilitata e controlla
attivamente la velocità della vettura).
Attivazione della funzione HDC
La funzione HDC viene abilitata premendo il
relativo HDC e qualora siano soddisfatte an-
che le seguenti condizioni:
• Cambio nella gamma 4WD bassa
• Velocità della vettura inferiore a 5 miglia/h
(8 km/h).
• Freno di stazionamento disinserito.
• Porta lato guida chiusa.
Attivazione della funzione HDC
Una volta abilitata, la funzione HDC si atti-
verà automaticamente se la vettura viene
guidata su una discesa con pendenza suffi-
cientemente alta. La velocità impostata per
la funzione HDC può essere selezionata dalconducente e può essere regolata utilizzando
il cambio marcia +/-. Di seguito vengono
riepilogate le velocità impostate della fun-
zione HDC:
Velocità HDC impostate di riferimento
• P (parcheggio) = Nessuna velocità impo-
stata. La funzione HDC può essere abili-
tata ma non si attiverà.
• R (retromarcia) = 1 km/h (0,6 miglia/h)
• N (folle) = 2 km/h (1,2 miglia/h)
• D (drive) = 1 km/h (0,6 miglia/h)
• 1a = 1 km/h (0,6 miglia/h)
• 2a = 2 km/h (1,2 miglia/h)
• 3a = 3 km/h (1,8 miglia/h)
• 4a = 4 km/h (2,5 miglia/h)
• 5a = 5 km/h (3,1 miglia/h)
• 6a = 6 km/h (3,7 miglia/h)
• 7a = 7 km/h (4,3 miglia/h)
• 8a = 8 km/h (5,0 miglia/h)
• 9a = 9 km/h (5,6 miglia/h) – se in
dotazioneNOTA:
Quando la funzione HDC è attiva, l'imposta-
zione +/- effettuata con la leva del cambio
viene utilizzata per selezionare la velocità di
riferimento dell'HDC ma non influisce sulla
marcia scelta dal cambio. Quando il controllo
HDC è attivo, il cambio selezionerà la marcia
appropriata in base alla velocità impostata
selezionata dal conducente e alle effettive
condizioni di guida.
controllo manuale del conducente;
Il conducente può annullare in qualsiasi mo-
mento l'attivazione della funzione HDC
agendo sull'acceleratore o sul freno.
Disattivazione della funzione HDC
La funzione HDC viene disattivata, ma ri-
mane disponibile, se si verifica una delle
seguenti condizioni:
• Il conducente annulla la velocità impo-
stata dell'HDC agendo sull'acceleratore o
sul freno.
• La velocità della vettura supera 32 km/h
(20 miglia/h) ma rimane inferiore a
64 km/h (40 miglia/h).
SICUREZZA
108

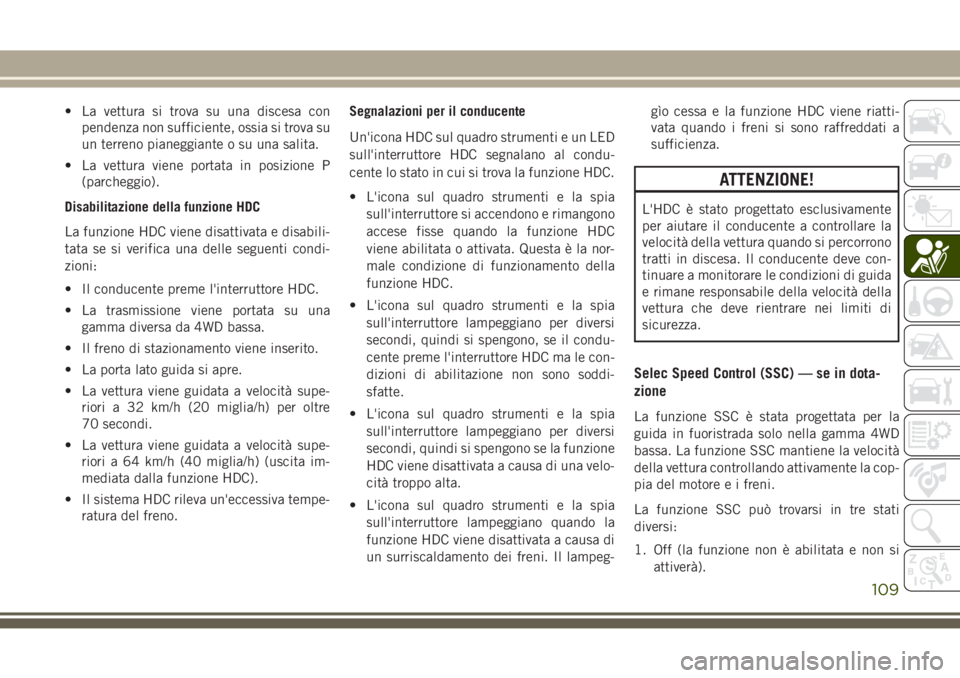

• La vettura si trova su una discesa con
pendenza non sufficiente, ossia si trova su
un terreno pianeggiante o su una salita.
• La vettura viene portata in posizione P
(parcheggio).
Disabilitazione della funzione HDC
La funzione HDC viene disattivata e disabili-
tata se si verifica una delle seguenti condi-
zioni:
• Il conducente preme l'interruttore HDC.
• La trasmissione viene portata su una
gamma diversa da 4WD bassa.
• Il freno di stazionamento viene inserito.
• La porta lato guida si apre.
• La vettura viene guidata a velocità supe-
riori a 32 km/h (20 miglia/h) per oltre
70 secondi.
• La vettura viene guidata a velocità supe-
riori a 64 km/h (40 miglia/h) (uscita im-
mediata dalla funzione HDC).
• Il sistema HDC rileva un'eccessiva tempe-
ratura del freno.Segnalazioni per il conducente
Un'icona HDC sul quadro strumenti e un LED
sull'interruttore HDC segnalano al condu-
cente lo stato in cui si trova la funzione HDC.
• L'icona sul quadro strumenti e la spia
sull'interruttore si accendono e rimangono
accese fisse quando la funzione HDC
viene abilitata o attivata. Questa è la nor-
male condizione di funzionamento della
funzione HDC.
• L'icona sul quadro strumenti e la spia
sull'interruttore lampeggiano per diversi
secondi, quindi si spengono, se il condu-
cente preme l'interruttore HDC ma le con-
dizioni di abilitazione non sono soddi-
sfatte.
• L'icona sul quadro strumenti e la spia
sull'interruttore lampeggiano per diversi
secondi, quindi si spengono se la funzione
HDC viene disattivata a causa di una velo-
cità troppo alta.
• L'icona sul quadro strumenti e la spia
sull'interruttore lampeggiano quando la
funzione HDC viene disattivata a causa di
un surriscaldamento dei freni. Il lampeg-gìo cessa e la funzione HDC viene riatti-
vata quando i freni si sono raffreddati a
sufficienza.
ATTENZIONE!
L'HDC è stato progettato esclusivamente
per aiutare il conducente a controllare la
velocità della vettura quando si percorrono
tratti in discesa. Il conducente deve con-
tinuare a monitorare le condizioni di guida
e rimane responsabile della velocità della
vettura che deve rientrare nei limiti di
sicurezza.
Selec Speed Control (SSC) — se in dota-
zione
La funzione SSC è stata progettata per la
guida in fuoristrada solo nella gamma 4WD
bassa. La funzione SSC mantiene la velocità
della vettura controllando attivamente la cop-
pia del motore e i freni.
La funzione SSC può trovarsi in tre stati
diversi:
1. Off (la funzione non è abilitata e non si
attiverà).
109

2. Abilitata (la funzione è abilitata e pronta,
ma le condizioni di attivazione non sono
soddisfatte oppure il conducente sta atti-
vamente azionando il freno o
l'acceleratore).
3. Attiva (la funzione è abilitata e controlla
attivamente la velocità della vettura).
Abilitazione della funzione SSC
La funzione SSC viene abilitata premendo
l'interruttore SSC e qualora siano soddisfatte
anche le seguenti condizioni:
• Trasmissione nella gamma 4WD bassa.
• Velocità della vettura inferiore a 5 miglia/h
(8 km/h).
• Freno di stazionamento disinserito.
• Porta lato guida chiusa.
• Il conducente non sta accelerando.
Attivazione della funzione SSC
Una volta abilitata, la funzione SSC si atti-
verà automaticamente se vengono soddi-
sfatte le seguenti condizioni:
• Rilascio dell'acceleratore.
• Rilascio del freno.• Cambio in una posizione diversa da P
(parcheggio).
• Velocità della vettura inferiore a 20 mi-
glia/h (32 km/h).
La velocità impostata per la funzione SSC
può essere selezionata dal conducente e può
essere regolata con il cambio marcia +/-.
Inoltre, la velocità impostata della funzione
SSC viene ridotta automaticamente quando
si percorre una salita; il livello di riduzione
dipende dalla pendenza della salita. Di se-
guito vengono riepilogate le velocità impo-
state della funzione SSC:
Velocità SSC impostate di riferimento
• 1a = 1 km/h (0,6 miglia/h)
• 2a = 2 km/h (1,2 miglia/h)
• 3a = 3 km/h (1,8 miglia/h)
• 4a = 4 km/h (2,5 miglia/h)
• 5a = 5 km/h (3,1 miglia/h)
• 6a = 6 km/h (3,7 miglia/h)
• 7a = 7 km/h (4,3 miglia/h)
• 8a = 8 km/h (5 miglia/h)
• 9a = 9 km/h (5,6 miglia/h) – se in dota-
zione• Posizione R (retromarcia) = 1 km/h
(0,6 miglia/h)
• Posizione N (folle) = 2 km/h (1,2 miglia/h)
• Posizione P (parcheggio) = SCC abilitato
ma non attivo
NOTA:
• Quando la funzione SSC è attiva, l'impo-
stazione +/- effettuata con la leva del cam-
bio viene utilizzata per selezionare la velo-
cità di riferimento SSC ma non influisce
sulla marcia scelta dal cambio. Quando il
controllo SSC è attivo, il cambio selezio-
nerà la marcia appropriata in base alla
velocità impostata selezionata dal condu-
cente e alle effettive condizioni di guida.
• Le prestazioni della funzione SSC sono
influenzate dalla modalità di selezione del
terreno. La differenza potrebbe essere am-
piamente avvertita dal conducente come
livelli di aggressività diversi.
Controllo manuale del conducente
Il conducente può annullare in qualsiasi mo-
mento l'attivazione della funzione SSC
agendo sull'acceleratore o sul freno.
SICUREZZA
110
