2017 Hyundai Santa Fe Handleiding (in Dutch)

Kenmerken van uw auto
60
4
Elektrochromatische binnenspiegel
(ECM - Electric chromic mirror) metkompas (indien van toepassing)
1. Lichtsensor
2. Controlelampje systeemstatus (LED)
3. Toets ECM aan/uit
4. Toets kompas
5. Weergavegedeelte Als de functie automatisch dimmen van
de binnenspiegel is ingeschakeld met de
toets ECM aan/uit, wordt het spiegelglas,
afhankelijk van de hoeveelheid licht die
op het spiegelglas valt, automatisch
verduisterd. Als de toets ECM aan/uit
nogmaals wordt ingedrukt, wordt deze
functie uitgeschakeld.
1. Bediening van het kompas
Druk de toets van het kompas kort in, de
rijrichting van de auto wordt
weergegeven. Door de toets nogmaals
kort in te drukken wordt de weergave van
het kompas uitgeschakeld.
Weergave rijrichting
- E: Oost
- W: West
- S: Zuid
- N: Noord
bijv.) NE: Noordoost
ODMECO2003

461
Kenmerken van uw auto
2. Kalibratieprocedure
Houd de toets 6 tot max. 8 s ingedrukt.
Als het geheugen van het kompas gewist
is, verschijnt er een "C" in het display.
- Maak met een snelheid lager dan 8km/h een rondje met de auto. Doe dit 2
keer of totdat het kompas een rijrichtingaangeeft.
- Zowel een rondje rechtsom als linksom is mogelijk. Als de kalibratie is voltooid,
geeft het kompas een rijrichting aan.
- Blijf rondjes rijden totdat het kompas een rijrichting aangeeft. 3. Instellen van de kompaszone
1. Zoek op de zonekaart uw actuele
locatie en het desbetreffende
zonenummer op.
2. Houd de toets 3 tot max. 5 s ingedrukt.Het actuele zonenummer verschijnt op
het display.
B520C01JM
EUROPA
B520C03JM
ASIA
B520C04JM
ZUID-AMERIKA
B520C05JM
AFRIKA

Kenmerken van uw auto
62
4
3. Druk op de toets totdat het nieuwe
zonenummer op het display wordt
weergegeven. Zodra u de toets loslaat,
toont het display binnen enkele
seconden een kompasrichting. Buitenspiegel
Stel de spiegels af voordat u gaat rijden.
Uw auto is uitgerust met zowel een linker
als een rechter buitenspiegel. De
spiegels kunnen elektrisch versteld
worden met de schakelaar. De spiegels
kunnen worden ingeklapt ombeschadigingen in een automatische
wasserette of bij het rijden door een
smalle straat te voorkomen.
WAARSCHUWING
- Buitenspiegel
• De buitenspiegel is convergerend. Objecten in de
spiegel zijn daardoor dichterbij
dan ze lijken.
• Gebruik bij het veranderen van rijstrook daarom uw binnen-
spiegel of kijk opzij om dewerkelijke afstand tot het
achteropkomende verkeer vast testellen
OPMERKING
1. Plaats geen accessoires
(bijvoorbeeld een skidrager ofantenne) op de auto die metmagneten bevestigd moeten
worden. Deze beïnvloeden de werking van het kompas.
2. Als het kompas snel na het herhaaldelijk afstellen afwijkt vande juiste weergave, adviseren wij
u het te laten nakijken door eenofficiële HYUNDAI-dealer.
3. In tunnels of op steile hellingen kan het zijn dat het kompas nietde juiste richting aangeeft. (Het
kompas geeft weer de juiste richting aan als de auto op een
plaats rijdt waar hetaardmagnetisch veld stabiel is.)
4. Gebruik voor het reinigen van de spiegel een papieren doekje ofvergelijkbaar materiaal dat
vochtig is gemaakt metglasreiniger. Spuit niet direct
glasreiniger op de spiegel, anderskan er glasreiniger in de spiegel komen.

463
Kenmerken van uw auto

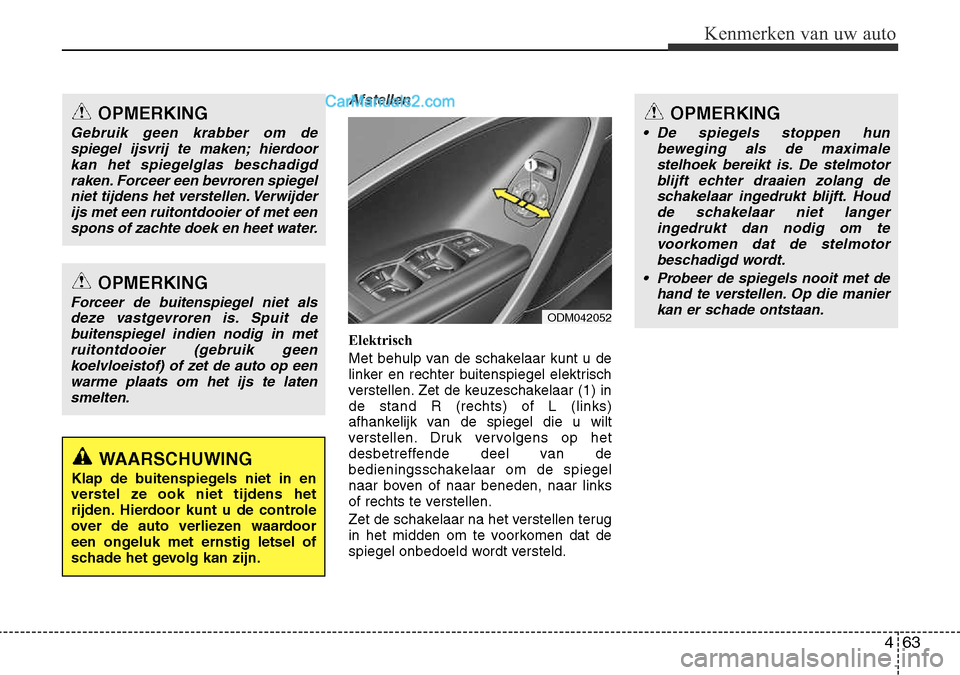

Afstellen
Elektrisch
Met behulp van de schakelaar kunt u de
linker en rechter buitenspiegel elektrisch
verstellen. Zet de keuzeschakelaar (1) inde stand R (rechts) of L (links)
afhankelijk van de spiegel die u wilt
verstellen. Druk vervolgens op het
desbetreffende deel van de
bedieningsschakelaar om de spiegel
naar boven of naar beneden, naar links
of rechts te verstellen.
Zet de schakelaar na het verstellen terug
in het midden om te voorkomen dat de
spiegel onbedoeld wordt versteld.
OPMERKING
Gebruik geen krabber om despiegel ijsvrij te maken; hierdoorkan het spiegelglas beschadigdraken. Forceer een bevroren spiegel
niet tijdens het verstellen. Verwijder ijs met een ruitontdooier of met een
spons of zachte doek en heet water.
OPMERKING
Forceer de buitenspiegel niet als deze vastgevroren is. Spuit de
buitenspiegel indien nodig in metruitontdooier (gebruik geen
koelvloeistof) of zet de auto op een warme plaats om het ijs te laten
smelten.
WAARSCHUWING
Klap de buitenspiegels niet in en
verstel ze ook niet tijdens het
rijden. Hierdoor kunt u de controle
over de auto verliezen waardoor
een ongeluk met ernstig letsel of
schade het gevolg kan zijn.
ODM042052
OPMERKING
• De spiegels stoppen hun beweging als de maximalestelhoek bereikt is. De stelmotor blijft echter draaien zolang de
schakelaar ingedrukt blijft. Houd de schakelaar niet langer
ingedrukt dan nodig om te voorkomen dat de stelmotor
beschadigd wordt.
• Probeer de spiegels nooit met de hand te verstellen. Op die manier
kan er schade ontstaan.

Kenmerken van uw auto
64
4
Parkeerhulp bij achteruit inparkeren
(indien van toepassing)
Wanneer u de selectiehendel in de
achteruitversnelling (R) zet, bewegen de
buitenspiegels omlaag om het
inparkeren gemakkelijker te maken.
Afhankelijk van de stand van de
buitenspiegelschakelaar (1) bewegen de
buitenspiegels als volgt: Links of Rechts :
Als de schakelaar van
de spiegelbediening in destand L (links) of R (rechts)
staat, bewegen beide
buitenspiegels omlaag.
Neutraal : Als de schakelaar van despiegelbediening in de
neutrale (middelste) stand
staat, bewegen de
buitenspiegels niet.
✽AANWIJZING
De buitenspiegels keren automatisch
terug naar hun oorspronkelijke positie
onder de volgende omstandigheden:
• Als het contact of de toets ENGINE START/STOP in stand ACC of OFF
wordt gezet.
• Als de selectiehendel in een andere
stand dan stand R (achteruit) wordt
gezet.
Buitenspiegel inklappen
Handmatig
Pak de buitenspiegel bij de behuizing
vast en klap deze naar achteren.ODM042035
ONCEMC3214

465
Kenmerken van uw auto
Elektrisch
De buitenspiegel kan in- en uitgeklapt
worden door als volgt op de schakelaar
te drukken: Links (1): De spiegel wordt uitgeklapt.
Rechts (2) : De spiegel wordt ingeklapt.
Midden (AUTO, 3) :
De spiegel wordt in de volgende gevallen automatisch in- en uitgeklapt.
• Zonder Smart Key-systeem
- De spiegel wordt in- of uitgeklaptwanneer de portieren worden
vergrendeld of ontgrendeld met deafstandsbediening. • Met Smart Key-systeem
- De spiegel wordt in- of uitgeklaptwanneer de portieren worden
vergrendeld of ontgrendeld met de
Smart Key.
- De spiegel wordt in- of uitgeklapt wanneer de portieren worden
vergrendeld of ontgrendeld met de
knop op de portiergreep aan de
buitenzijde.
- De spiegel wordt uitgeklapt wanneer u de auto nadert (alle portieren zijn
gesloten en vergrendeld) terwijl u een
Smart Key bij u draagt) (indien vantoepassing).
ODM042053
OPMERKING
De elektrisch bedienbare buiten-spiegel werkt ondanks het feit dat
het contact in stand OFF staat. Stel
om te voorkomen dat de accu leegraakt, de spiegels niet langer
dan noodzakelijk af als de motorniet loopt.
OPMERKING
Klap een elektrisch bedienbare
buitenspiegel nooit in met de hand. Hierdoor kan de motor beschadigd
raken.

Kenmerken van uw auto
66
4

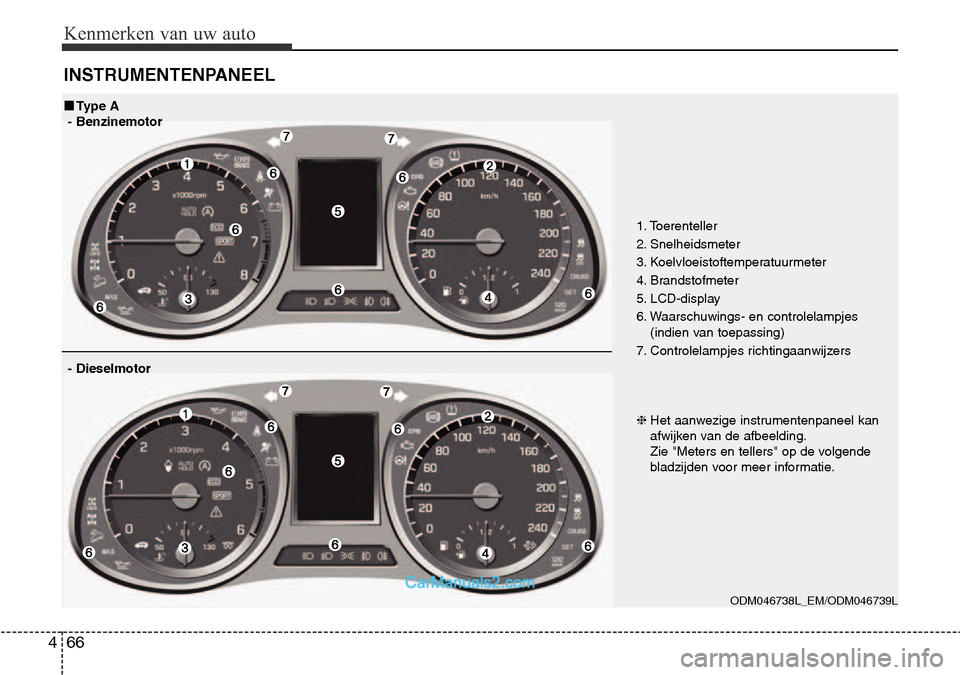

INSTRUMENTENPANEEL
1. Toerenteller
2. Snelheidsmeter
3. Koelvloeistoftemperatuurmeter
4. Brandstofmeter
5. LCD-display
6. Waarschuwings- en controlelampjes
(indien van toepassing)
7. Controlelampjes richtingaanwijzers
ODM046738L_EM/ODM046739L
■Type A
- Benzinemotor
❈Het aanwezige instrumentenpaneel kan
afwijken van de afbeelding.
Zie "Meters en tellers" op de volgende
bladzijden voor meer informatie.
- Dieselmotor

467
Kenmerken van uw auto
1. Toerenteller
2. Snelheidsmeter
3. Koelvloeistoftemperatuurmeter
4. Brandstofmeter
5. LCD-display
6. Waarschuwings- en controlelampjes (indien van toepassing)
7. Controlelampjes richtingaanwijzers
ODM046740L_EU/ODM046741L_EU
■Type B
- Benzinemotor
❈Het aanwezige instrumentenpaneel kan
afwijken van de afbeelding.
Zie "Meters en tellers" op de volgende
bladzijden voor meer informatie.
- Dieselmotor
