2017 Hyundai Ioniq Electric Betriebsanleitung (in German)

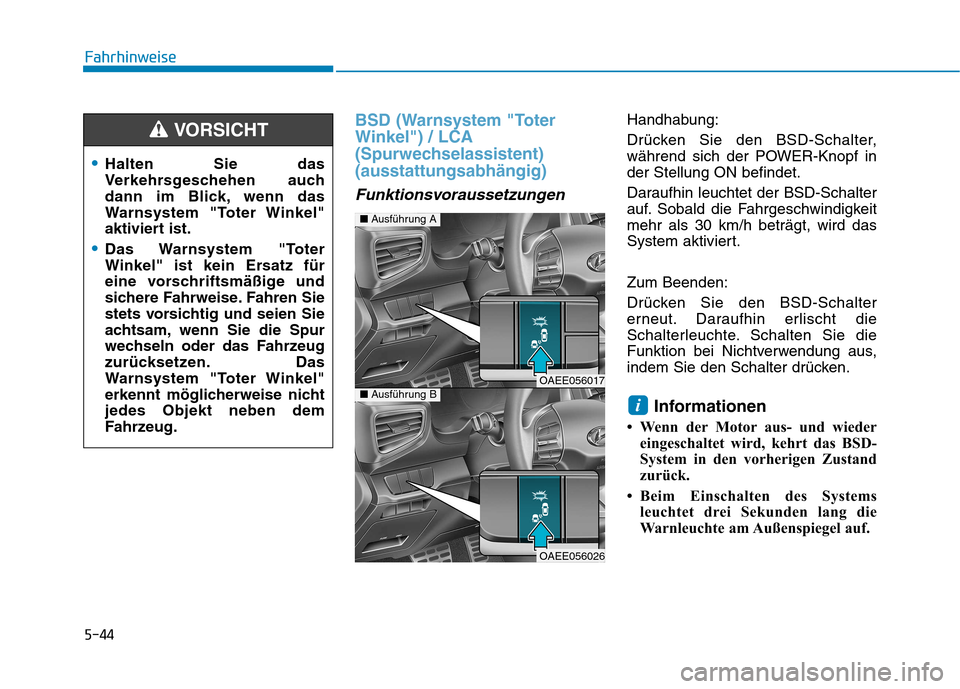

5-44
Fahrhinweise
BSD (Warnsystem "Toter Winkel") / LCA
(Spurwechselassistent)(ausstattungsabhängig)
Funktionsvoraussetzungen
Handhabung:
Drücken Sie den BSD-Schalter,
während sich der POWER-Knopf inder Stellung ON befindet.
Daraufhin leuchtet der BSD-Schalter
auf. Sobald die Fahrgeschwindigkeitmehr als 30 km/h beträgt, wird das
System aktiviert. Zum Beenden:
Drücken Sie den BSD-Schalter
erneut. Daraufhin erlischt die
Schalterleuchte. Schalten Sie die
Funktion bei Nichtverwendung aus,
indem Sie den Schalter drücken.Informationen
 Wenn der Motor aus- und wieder eingeschaltet wird, kehrt das BSD-
System in den vorherigen Zustand
zurück.
 Beim Einschalten des Systems leuchtet drei Sekunden lang die
Warnleuchte am Außenspiegel auf.
i
Halten Sie das
Verkehrsgeschehen auch
dann im Blick, wenn das
Warnsystem "Toter Winkel"
aktiviert ist.
Das Warnsystem "Toter
Winkel" ist kein Ersatz für
eine vorschriftsmäßige und
sichere Fahrweise. Fahren Sie
stets vorsichtig und seien Sie
achtsam, wenn Sie die Spur
wechseln oder das Fahrzeug
zurücksetzen. Das
Warnsystem "Toter Winkel"
erkennt möglicherweise nichtjedes Objekt neben dem
Fahrzeug.
VORSICHT
■Ausführung A
OAEE056017■Ausführung B
OAEE056026

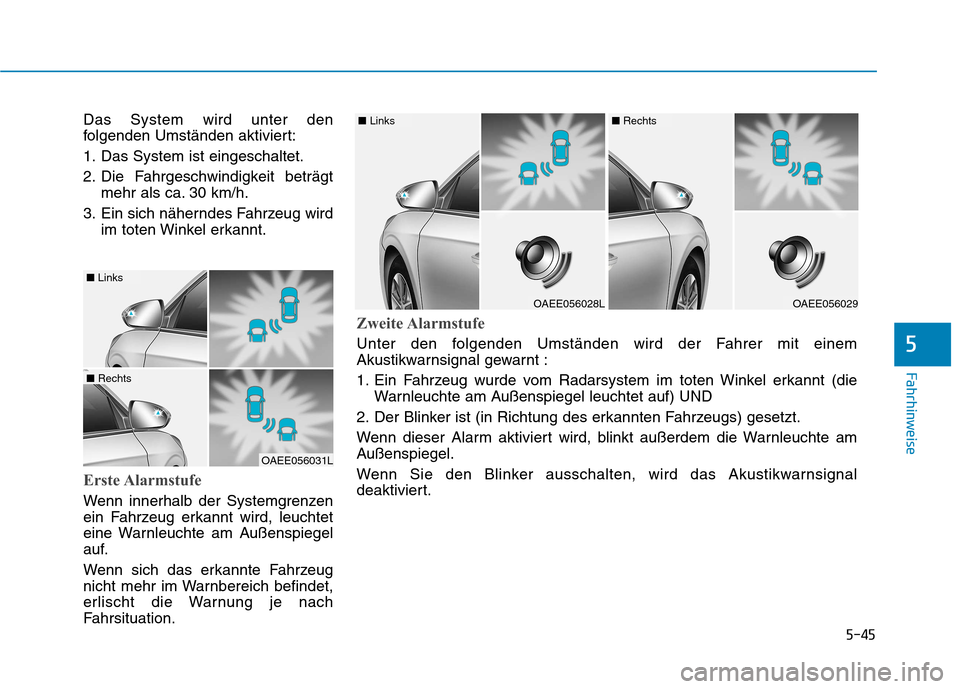

5-45
Fahrhinweise
5
Das System wird unter den
folgenden Umständen aktiviert:
1. Das System ist eingeschaltet.
2. Die Fahrgeschwindigkeit beträgtmehr als ca. 30 km/h.
3. Ein sich näherndes Fahrzeug wird im toten Winkel erkannt.
Erste Alarmstufe
Wenn innerhalb der Systemgrenzen
ein Fahrzeug erkannt wird, leuchtet
eine Warnleuchte am Außenspiegel
auf.
Wenn sich das erkannte Fahrzeug
nicht mehr im Warnbereich befindet,
erlischt die Warnung je nach
Fahrsituation.
OAEE056031L
■ Links
■ Rechts
OAEE056028L
■ Links
OAEE056029
■ Rechts
Zweite Alarmstufe
Unter den folgenden Umständen wird der Fahrer mit einem
Akustikwarnsignal gewarnt :
1. Ein Fahrzeug wurde vom Radarsystem im toten Winkel erkannt (die
Warnleuchte am Außenspiegel leuchtet auf) UND
2. Der Blinker ist (in Richtung des erkannten Fahrzeugs) gesetzt.
Wenn dieser Alarm aktiviert wird, blinkt außerdem die Warnleuchte am
Außenspiegel.
Wenn Sie den Blinker ausschalten, wird das Akustikwarnsignal
deaktiviert.

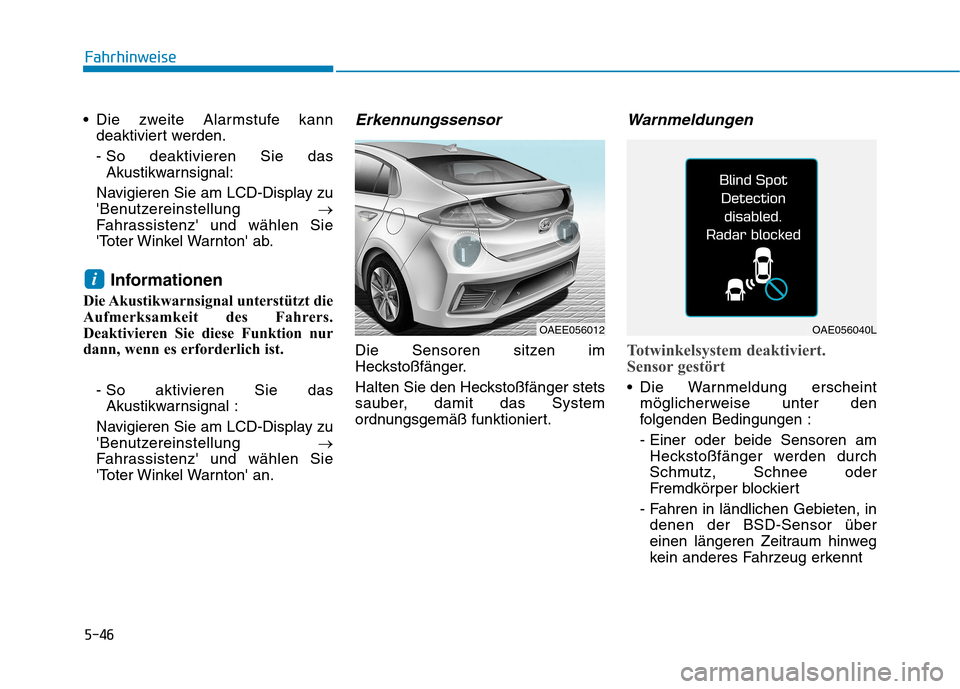

5-46
Fahrhinweise
Die zweite Alarmstufe kanndeaktiviert werden.
- So deaktivieren Sie dasAkustikwarnsignal:
Navigieren Sie am LCD-Display zu
'Benutzereinstellung
Fahrassistenz' und wählen Sie
'Toter Winkel Warnton' ab.
Informationen
Die Akustikwarnsignal unterstützt die
Aufmerksamkeit des Fahrers.
Deaktivieren Sie diese Funktion nur
dann, wenn es erforderlich ist.
- So aktivieren Sie das
Akustikwarnsignal :
Navigieren Sie am LCD-Display zu
'Benutzereinstellung
Fahrassistenz' und wählen Sie
'Toter Winkel Warnton' an.Erkennungssensor
Die Sensoren sitzen im
Heckstoßfänger.
Halten Sie den Heckstoßfänger stets
sauber, damit das System
ordnungsgemäß funktioniert.
Warnmeldungen
Totwinkelsystem deaktiviert.
Sensor gestört
Die Warnmeldung erscheint möglicherweise unter den
folgenden Bedingungen :
- Einer oder beide Sensoren amHeckstoßfänger werden durch
Schmutz, Schnee oder
Fremdkörper blockiert
- Fahren in ländlichen Gebieten, in denen der BSD-Sensor über
einen längeren Zeitraum hinweg
kein anderes Fahrzeug erkennt
i
OAE056040LOAEE056012

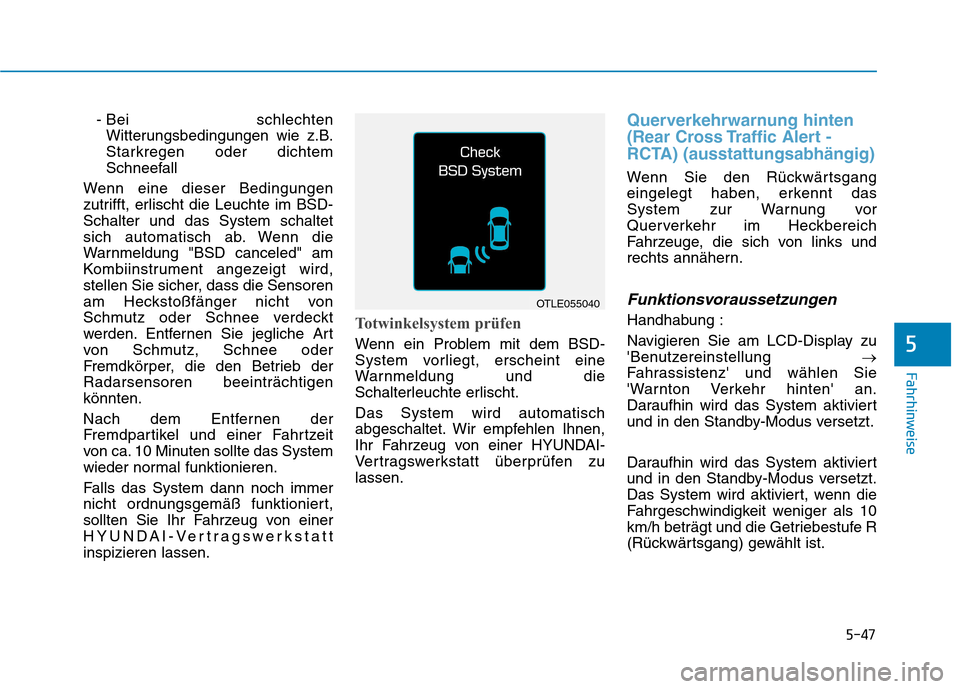

5-47
Fahrhinweise
5
- Bei schlechtenWitterungsbedingungen wie z.B.
Starkregen oder dichtem
Schneefall
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BSD-Schalter und das System schaltet
sich automatisch ab. Wenn die
Warnmeldung "BSD canceled" am
Kombiinstrument angezeigt wird,
stellen Sie sicher, dass die Sensoren
am Heckstoßfänger nicht von
Schmutz oder Schnee verdeckt
werden. Entfernen Sie jegliche Art
von Schmutz, Schnee oder
Fremdkörper, die den Betrieb derRadarsensoren beeinträchtigenkönnten.
Nach dem Entfernen der
Fremdpartikel und einer Fahrtzeit
von ca. 10 Minuten sollte das System
wieder normal funktionieren.
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstattinspizieren lassen.
Totwinkelsystem prüfen
Wenn ein Problem mit dem BSD-
System vorliegt, erscheint eine
Warnmeldung und die
Schalterleuchte erlischt. Das System wird automatisch
abgeschaltet. Wir empfehlen Ihnen,
Ihr Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen zulassen.
Querverkehrwarnung hinten
(Rear Cross Traffic Alert -
RCTA) (ausstattungsabhängig)
Wenn Sie den Rückwärtsgang
eingelegt haben, erkennt das
System zur Warnung vor
Querverkehr im Heckbereich
Fahrzeuge, die sich von links und
rechts annähern.
Funktionsvoraussetzungen
Handhabung :
Navigieren Sie am LCD-Display zu
'Benutzereinstellung
Fahrassistenz' und wählen Sie
'Warnton Verkehr hinten' an.
Daraufhin wird das System aktiviert
und in den Standby-Modus versetzt.
Daraufhin wird das System aktiviert
und in den Standby-Modus versetzt.
Das System wird aktiviert, wenn die
Fahrgeschwindigkeit weniger als 10
km/h beträgt und die Getriebestufe R
(Rückwärtsgang) gewählt ist.
OTLE055040

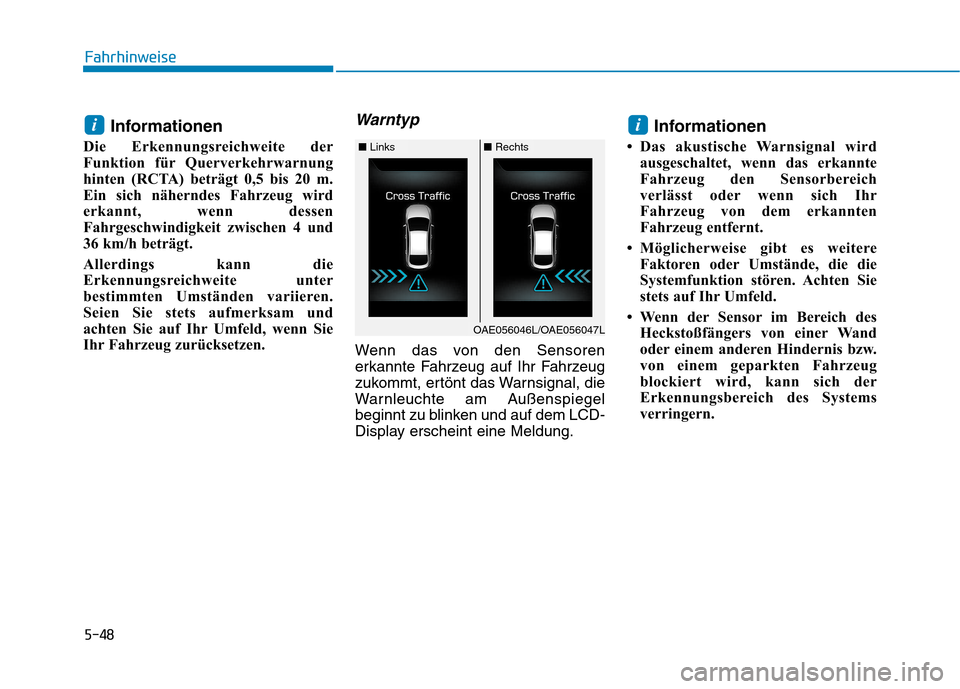

5-48
Fahrhinweise
Informationen
Die Erkennungsreichweite der
Funktion für Querverkehrwarnung
hinten (RCTA) beträgt 0,5 bis 20 m.
Ein sich näherndes Fahrzeug wird
erkannt, wenn dessen
Fahrgeschwindigkeit zwischen 4 und
36 km/h beträgt.
Allerdings kann die
Erkennungsreichweite unter
bestimmten Umständen variieren.
Seien Sie stets aufmerksam und
achten Sie auf Ihr Umfeld, wenn Sie
Ihr Fahrzeug zurücksetzen.Warntyp
Wenn das von den Sensoren
erkannte Fahrzeug auf Ihr Fahrzeug
zukommt, ertönt das Warnsignal, die
Warnleuchte am Außenspiegel
beginnt zu blinken und auf dem LCD-
Display erscheint eine Meldung. Informationen
 Das akustische Warnsignal wird ausgeschaltet, wenn das erkannte
Fahrzeug den Sensorbereich
verlässt oder wenn sich Ihr
Fahrzeug von dem erkannten
Fahrzeug entfernt.
 Möglicherweise gibt es weitere Faktoren oder Umstände, die die
Systemfunktion stören. Achten Sie
stets auf Ihr Umfeld.
 Wenn der Sensor im Bereich des Heckstoßfängers von einer Wand
oder einem anderen Hindernis bzw.
von einem geparkten Fahrzeug
blockiert wird, kann sich der
Erkennungsbereich des Systems
verringern.
ii
■ Links■ Rechts
OAE056046L/OAE056047L

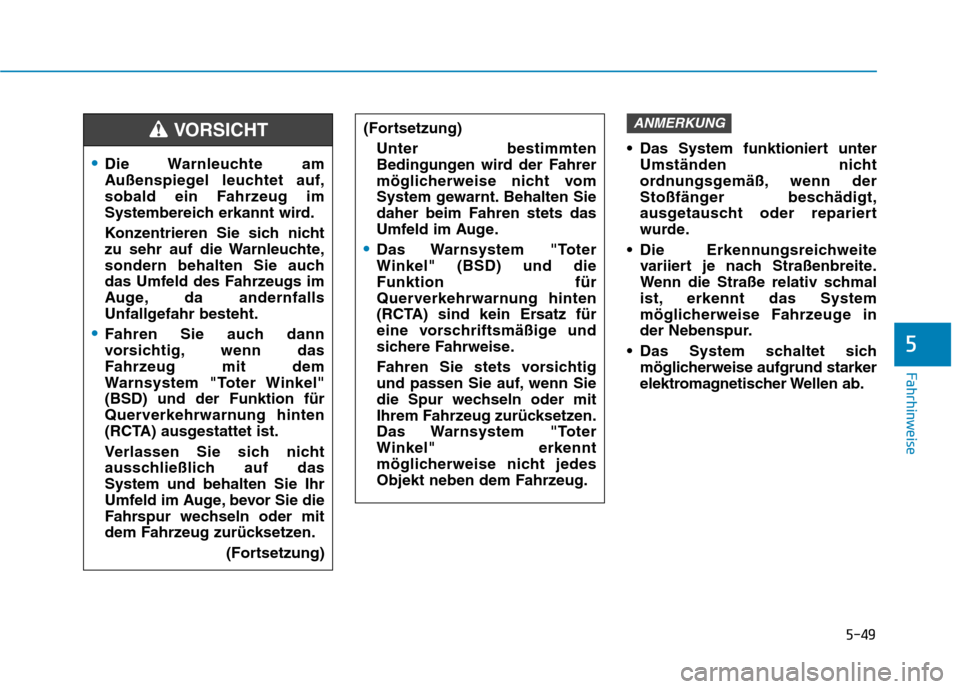

5-49
Fahrhinweise
5
Das System funktioniert unterUmständen nicht
ordnungsgemäß, wenn der
Stoßfänger beschädigt,
ausgetauscht oder repariert
wurde.
Die Erkennungsreichweite variiert je nach Straßenbreite.
Wenn die Straße relativ schmal
ist, erkennt das System
möglicherweise Fahrzeuge in
der Nebenspur.
Das System schaltet sich möglicherweise aufgrund starker
elektromagnetischer Wellen ab.
ANMERKUNG
Die Warnleuchte am
Außenspiegel leuchtet auf,
sobald ein Fahrzeug im
Systembereich erkannt wird.
Konzentrieren Sie sich nicht
zu sehr auf die Warnleuchte,
sondern behalten Sie auch
das Umfeld des Fahrzeugs im
Auge, da andernfalls
Unfallgefahr besteht.
Fahren Sie auch dann
vorsichtig, wenn das
Fahrzeug mit dem
Warnsystem "Toter Winkel"(BSD) und der Funktion für
Querverkehrwarnung hinten
(RCTA) ausgestattet ist.
Verlassen Sie sich nicht
ausschließlich auf dasSystem und behalten Sie Ihr
Umfeld im Auge, bevor Sie die
Fahrspur wechseln oder mit
dem Fahrzeug zurücksetzen.
(Fortsetzung)
VORSICHT(Fortsetzung)
Unter bestimmten
Bedingungen wird der Fahrer
möglicherweise nicht vom
System gewarnt. Behalten Sie
daher beim Fahren stets das
Umfeld im Auge.
Das Warnsystem "Toter Winkel" (BSD) und dieFunktion für
Querverkehrwarnung hinten
(RCTA) sind kein Ersatz für
eine vorschriftsmäßige und
sichere Fahrweise.
Fahren Sie stets vorsichtig
und passen Sie auf, wenn Sie
die Spur wechseln oder mit
Ihrem Fahrzeug zurücksetzen.
Das Warnsystem "ToterWinkel" erkennt
möglicherweise nicht jedes
Objekt neben dem Fahrzeug.

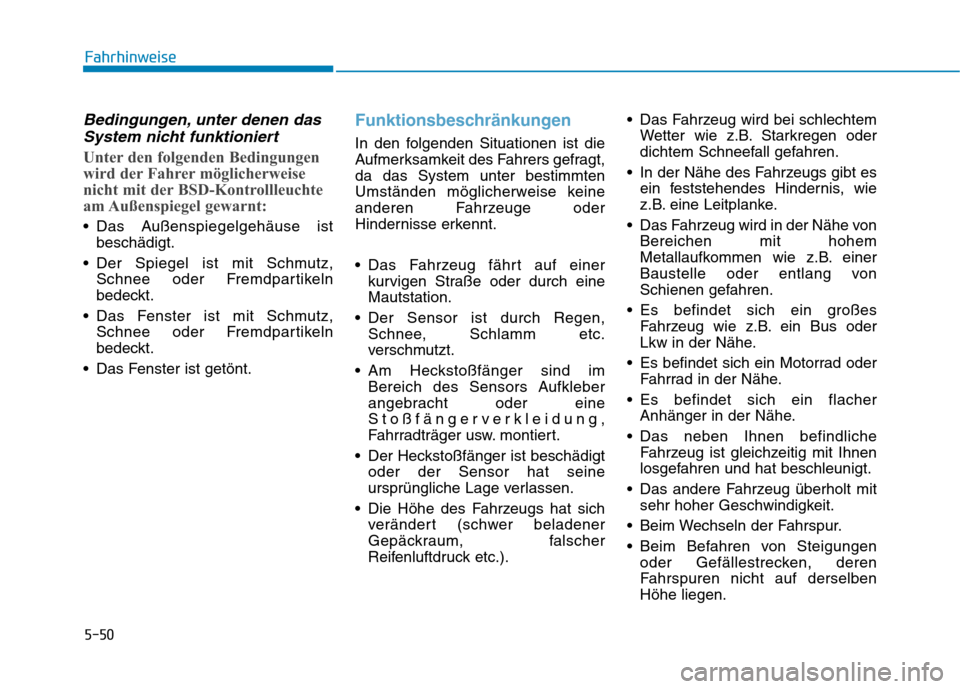

5-50
Fahrhinweise
Bedingungen, unter denen dasSystem nicht funktioniert
Unter den folgenden Bedingungen
wird der Fahrer möglicherweise
nicht mit der BSD-Kontrollleuchte
am Außenspiegel gewarnt:
Das Außenspiegelgehäuse ist beschädigt.
Der Spiegel ist mit Schmutz, Schnee oder Fremdpartikeln
bedeckt.
Das Fenster ist mit Schmutz, Schnee oder Fremdpartikeln
bedeckt.
Das Fenster ist getönt.
Funktionsbeschränkungen
In den folgenden Situationen ist die
Aufmerksamkeit des Fahrers gefragt,da das System unter bestimmten
Umständen möglicherweise keine
anderen Fahrzeuge oder
Hindernisse erkennt.
Das Fahrzeug fährt auf einer kurvigen Straße oder durch eine Mautstation.
Der Sensor ist durch Regen, Schnee, Schlamm etc.
verschmutzt.
Am Heckstoßfänger sind im Bereich des Sensors Aufkleber
angebracht oder eine
Stoßfängerverkleidung,
Fahrradträger usw. montiert.
Der Heckstoßfänger ist beschädigt oder der Sensor hat seine
ursprüngliche Lage verlassen.
Die Höhe des Fahrzeugs hat sich verändert (schwer beladener
Gepäckraum, falscher
Reifenluftdruck etc.). Das Fahrzeug wird bei schlechtem
Wetter wie z.B. Starkregen oder
dichtem Schneefall gefahren.
In der Nähe des Fahrzeugs gibt es ein feststehendes Hindernis, wie
z.B. eine Leitplanke.
Das Fahrzeug wird in der Nähe von Bereichen mit hohem
Metallaufkommen wie z.B. einer
Baustelle oder entlang von
Schienen gefahren.
Es befindet sich ein großes Fahrzeug wie z.B. ein Bus oder
Lkw in der Nähe.
Es befindet sich ein Motorrad oder Fahrrad in der Nähe.
Es befindet sich ein flacher Anhänger in der Nähe.
Das neben Ihnen befindliche Fahrzeug ist gleichzeitig mit Ihnen
losgefahren und hat beschleunigt.
Das andere Fahrzeug überholt mit sehr hoher Geschwindigkeit.
Beim Wechseln der Fahrspur.
Beim Befahren von Steigungen oder Gefällestrecken, deren
Fahrspuren nicht auf derselbenHöhe liegen.

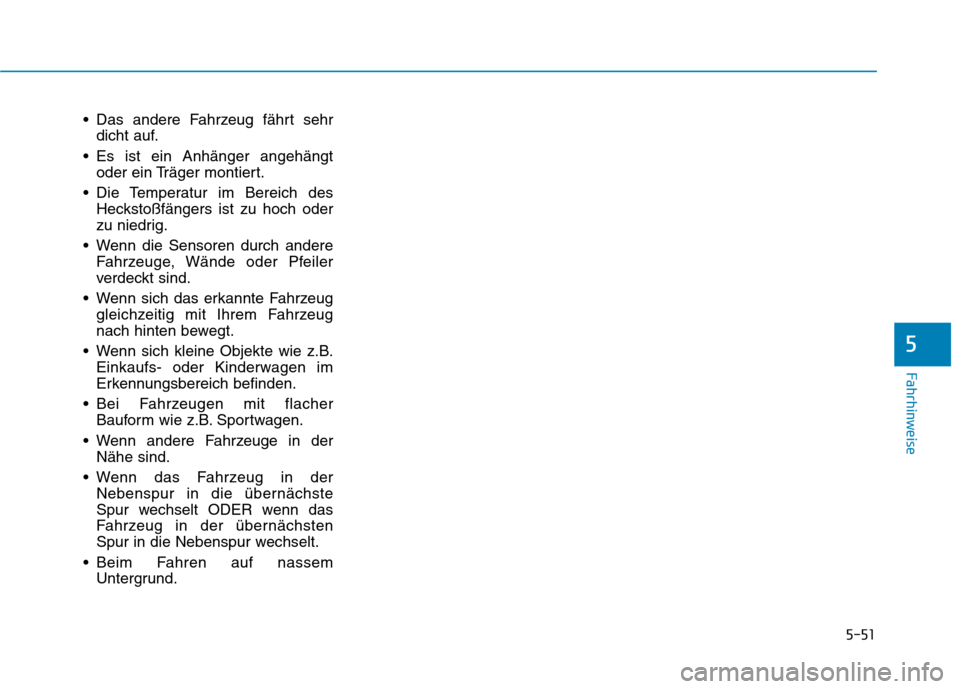

5-51
Fahrhinweise
5
Das andere Fahrzeug fährt sehrdicht auf.
Es ist ein Anhänger angehängt oder ein Träger montiert.
Die Temperatur im Bereich des Heckstoßfängers ist zu hoch oder
zu niedrig.
Wenn die Sensoren durch andere Fahrzeuge, Wände oder Pfeiler
verdeckt sind.
Wenn sich das erkannte Fahrzeug gleichzeitig mit Ihrem Fahrzeug
nach hinten bewegt.
Wenn sich kleine Objekte wie z.B. Einkaufs- oder Kinderwagen im
Erkennungsbereich befinden.
Bei Fahrzeugen mit flacher Bauform wie z.B. Sportwagen.
Wenn andere Fahrzeuge in der Nähe sind.
Wenn das Fahrzeug in der Nebenspur in die übernächste
Spur wechselt ODER wenn das
Fahrzeug in der übernächsten
Spur in die Nebenspur wechselt.
Beim Fahren auf nassem Untergrund.
