2017 Hyundai Ioniq Electric Betriebsanleitung (in German)

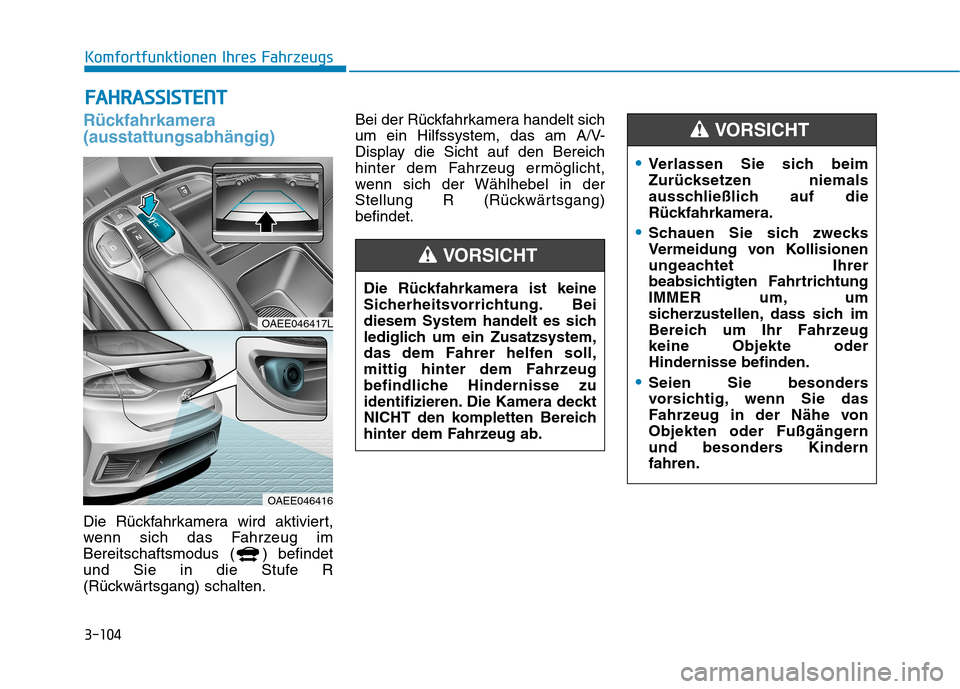

3-104
Komfortfunktionen Ihres FahrzeugsF
F AA HH RRAA SSSS IISS TT EENN TT
Rückfahrkamera (ausstattungsabhängig)
Die Rückfahrkamera wird aktiviert,
wenn sich das Fahrzeug im
Bereitschaftsmodus ( ) befindet
und Sie in die Stufe R
(Rückwärtsgang) schalten. Bei der Rückfahrkamera handelt sich
um ein Hilfssystem, das am A/V-
Display die Sicht auf den Bereich
hinter dem Fahrzeug ermöglicht,
wenn sich der Wählhebel in der
Stellung R (Rückwärtsgang)befindet.
Die Rückfahrkamera ist keine
Sicherheitsvorrichtung. Bei
diesem System handelt es sich
lediglich um ein Zusatzsystem,
das dem Fahrer helfen soll,
mittig hinter dem Fahrzeug
befindliche Hindernisse zu
identifizieren. Die Kamera deckt
NICHT den kompletten Bereich
hinter dem Fahrzeug ab.
VORSICHT
Verlassen Sie sich beim
Zurücksetzen niemals
ausschließlich auf die
Rückfahrkamera.
Schauen Sie sich zwecks
Vermeidung von Kollisionen
ungeachtet Ihrer
beabsichtigten Fahrtrichtung
IMMER um, um
sicherzustellen, dass sich im
Bereich um Ihr Fahrzeugkeine Objekte oderHindernisse befinden.
Seien Sie besonders
vorsichtig, wenn Sie das
Fahrzeug in der Nähe von
Objekten oder Fußgängern
und besonders Kindernfahren.
VORSICHT
OAEE046417L
OAEE046416

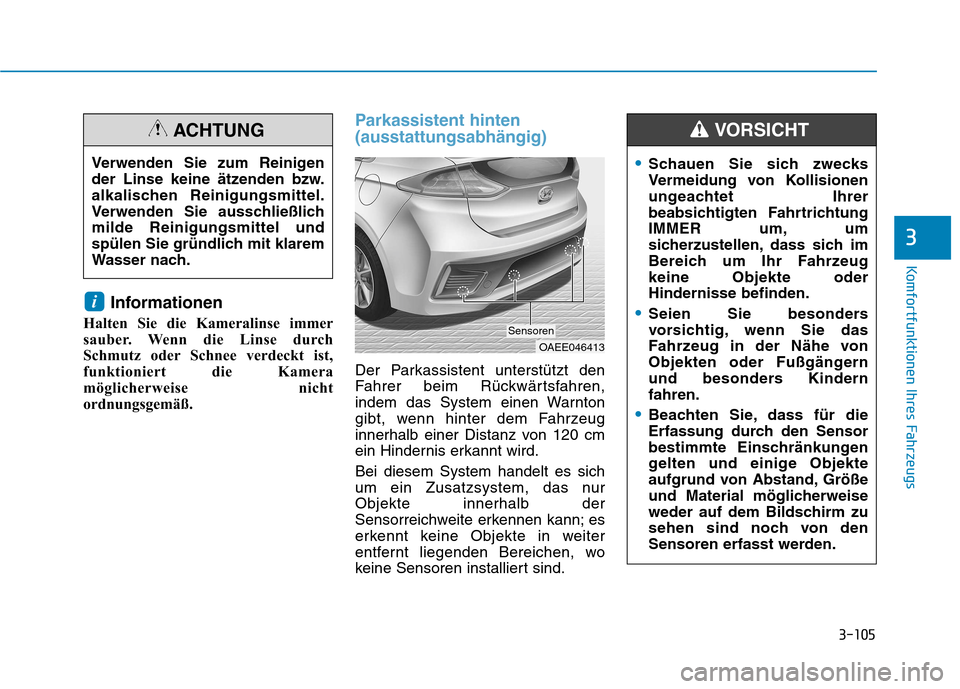

3-105
Komfortfunktionen Ihres Fahrzeugs
3
Informationen
Halten Sie die Kameralinse immer
sauber. Wenn die Linse durch
Schmutz oder Schnee verdeckt ist,
funktioniert die Kamera
möglicherweise nicht
ordnungsgemäß.
Parkassistent hinten (ausstattungsabhängig)
Der Parkassistent unterstützt den
Fahrer beim Rückwärtsfahren,
indem das System einen Warnton
gibt, wenn hinter dem Fahrzeug
innerhalb einer Distanz von 120 cm
ein Hindernis erkannt wird. Bei diesem System handelt es sich
um ein Zusatzsystem, das nurObjekte innerhalb der
Sensorreichweite erkennen kann; es
erkennt keine Objekte in weiter
entfernt liegenden Bereichen, wo
keine Sensoren installiert sind.
i
OAEE046413
Sensoren
Schauen Sie sich zwecks
Vermeidung von Kollisionen
ungeachtet Ihrer
beabsichtigten Fahrtrichtung
IMMER um, um
sicherzustellen, dass sich im
Bereich um Ihr Fahrzeugkeine Objekte oderHindernisse befinden.
Seien Sie besonders
vorsichtig, wenn Sie das
Fahrzeug in der Nähe von
Objekten oder Fußgängern
und besonders Kindernfahren.
Beachten Sie, dass für die
Erfassung durch den Sensor
bestimmte Einschränkungen
gelten und einige Objekte
aufgrund von Abstand, Größe
und Material möglicherweise
weder auf dem Bildschirm zu
sehen sind noch von den
Sensoren erfasst werden.
VORSICHT
Verwenden Sie zum Reinigen
der Linse keine ätzenden bzw.
alkalischen Reinigungsmittel.
Verwenden Sie ausschließlichmilde Reinigungsmittel und
spülen Sie gründlich mit klarem
Wasser nach.
ACHTUNG

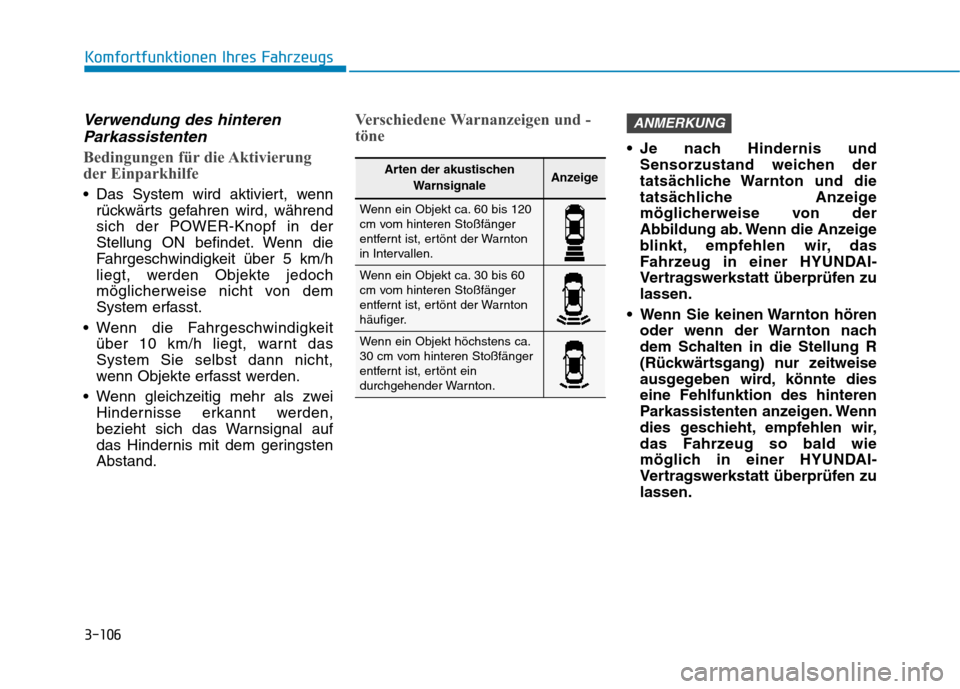

3-106
Komfortfunktionen Ihres Fahrzeugs
Verwendung des hinterenParkassistenten
Bedingungen für die Aktivierung
der Einparkhilfe
Das System wird aktiviert, wenn rückwärts gefahren wird, während
sich der POWER-Knopf in der
Stellung ON befindet. Wenn die
Fahrgeschwindigkeit über 5 km/h
liegt, werden Objekte jedoch
möglicherweise nicht von dem
System erfasst.
Wenn die Fahrgeschwindigkeit über 10 km/h liegt, warnt dasSystem Sie selbst dann nicht,
wenn Objekte erfasst werden.
Wenn gleichzeitig mehr als zwei Hindernisse erkannt werden,
bezieht sich das Warnsignal auf
das Hindernis mit dem geringstenAbstand.
Verschiedene Warnanzeigen und -
töne
Je nach Hindernis undSensorzustand weichen der
tatsächliche Warnton und die
tatsächliche Anzeige
möglicherweise von der
Abbildung ab. Wenn die Anzeige
blinkt, empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zulassen.
Wenn Sie keinen Warnton hören oder wenn der Warnton nach
dem Schalten in die Stellung R
(Rückwärtsgang) nur zeitweise
ausgegeben wird, könnte dieseine Fehlfunktion des hinteren
Parkassistenten anzeigen. Wenn
dies geschieht, empfehlen wir,
das Fahrzeug so bald wie
möglich in einer HYUNDAI-
Vertragswerkstatt überprüfen zulassen.
ANMERKUNG
Arten der akustischen WarnsignaleAnzeige
Wenn ein Objekt ca. 60 bis 120
cm vom hinteren Stoßfänger
entfernt ist, ertönt der Warnton
in Intervallen.
Wenn ein Objekt ca. 30 bis 60
cm vom hinteren Stoßfänger
entfernt ist, ertönt der Warnton
häufiger.
Wenn ein Objekt höchstens ca.
30 cm vom hinteren Stoßfänger
entfernt ist, ertönt ein
durchgehender Warnton.

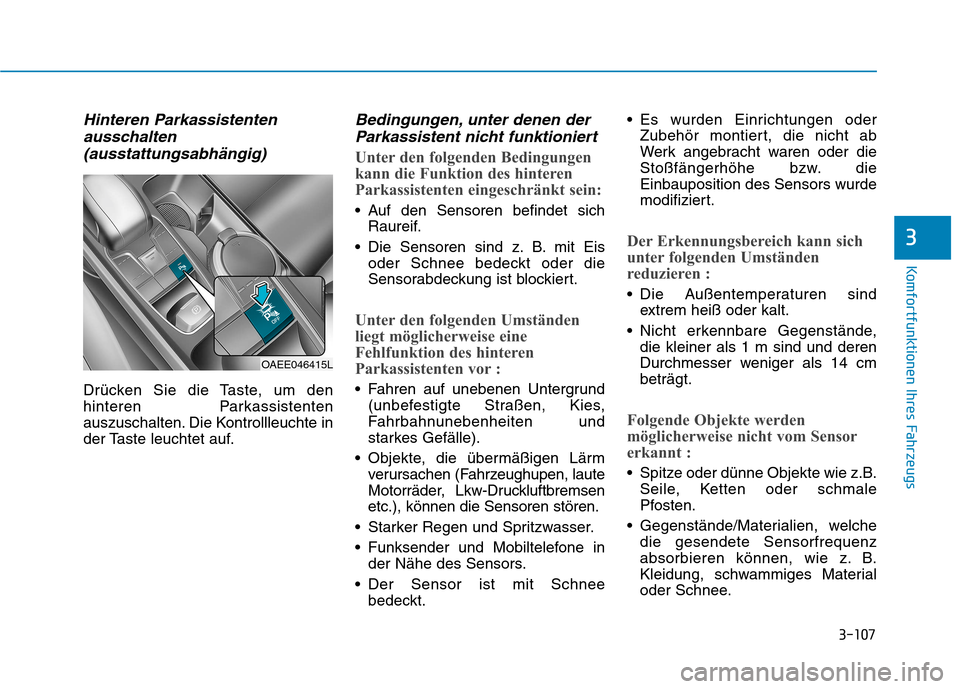

3-107
Komfortfunktionen Ihres Fahrzeugs
3
Hinteren Parkassistentenausschalten
(ausstattungsabhängig)
Drücken Sie die Taste, um den
hinteren Parkassistenten
auszuschalten. Die Kontrollleuchte in
der Taste leuchtet auf.
Bedingungen, unter denen der Parkassistent nicht funktioniert
Unter den folgenden Bedingungen
kann die Funktion des hinteren
Parkassistenten eingeschränkt sein:
Auf den Sensoren befindet sich Raureif.
Die Sensoren sind z. B. mit Eis oder Schnee bedeckt oder die
Sensorabdeckung ist blockiert.
Unter den folgenden Umständen
liegt möglicherweise eine
Fehlfunktion des hinteren
Parkassistenten vor :
Fahren auf unebenen Untergrund(unbefestigte Straßen, Kies,
Fahrbahnunebenheiten und
starkes Gefälle).
Objekte, die übermäßigen Lärm verursachen (Fahrzeughupen, laute
Motorräder, Lkw-Druckluftbremsenetc.), können die Sensoren stören.
Starker Regen und Spritzwasser.
Funksender und Mobiltelefone in der Nähe des Sensors.
Der Sensor ist mit Schnee bedeckt. Es wurden Einrichtungen oder
Zubehör montiert, die nicht ab
Werk angebracht waren oder die
Stoßfängerhöhe bzw. dieEinbauposition des Sensors wurde
modifiziert.
Der Erkennungsbereich kann sich
unter folgenden Umständen
reduzieren :
Die Außentemperaturen sindextrem heiß oder kalt.
Nicht erkennbare Gegenstände, die kleiner als 1 m sind und deren
Durchmesser weniger als 14 cmbeträgt.
Folgende Objekte werden
möglicherweise nicht vom Sensor
erkannt :
Spitze oder dünne Objekte wie z.B.Seile, Ketten oder schmale
Pfosten.
Gegenstände/Materialien, welche die gesendete Sensorfrequenz
absorbieren können, wie z. B.
Kleidung, schwammiges Material
oder Schnee.
OAEE046415L

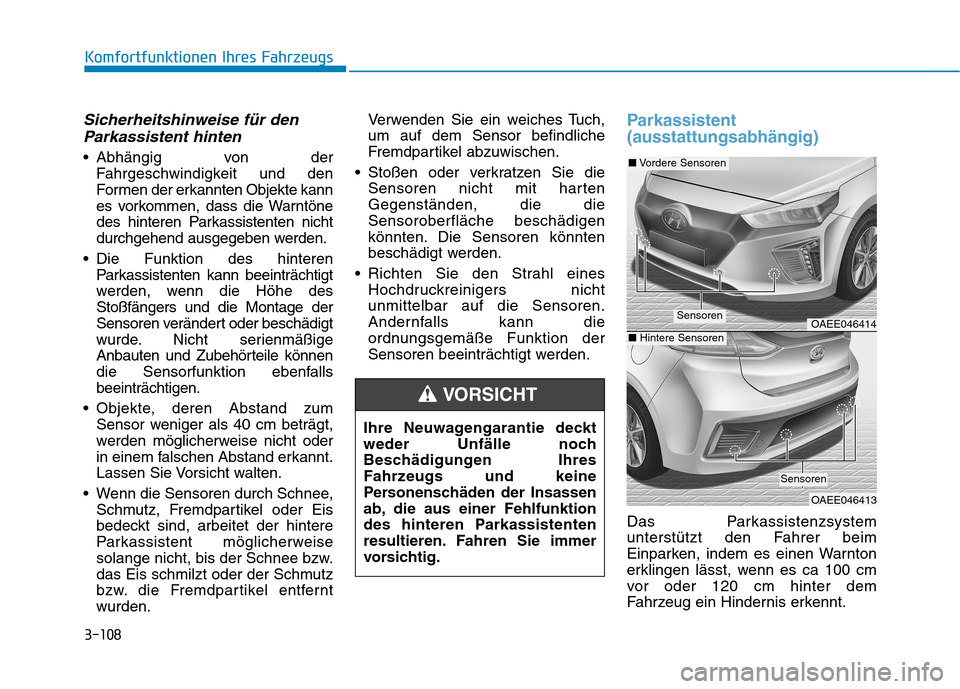

3-108
Komfortfunktionen Ihres Fahrzeugs
Sicherheitshinweise für denParkassistent hinten
Abhängig von der Fahrgeschwindigkeit und den
Formen der erkannten Objekte kann
es vorkommen, dass die Warntöne
des hinteren Parkassistenten nicht
durchgehend ausgegeben werden.
Die Funktion des hinteren Parkassistenten kann beeinträchtigt
werden, wenn die Höhe desStoßfängers und die Montage der
Sensoren verändert oder beschädigt
wurde. Nicht serienmäßige
Anbauten und Zubehörteile können
die Sensorfunktion ebenfallsbeeinträchtigen.
Objekte, deren Abstand zum Sensor weniger als 40 cm beträgt,
werden möglicherweise nicht oder
in einem falschen Abstand erkannt.
Lassen Sie Vorsicht walten.
Wenn die Sensoren durch Schnee, Schmutz, Fremdpartikel oder Eis
bedeckt sind, arbeitet der hintere
Parkassistent möglicherweise
solange nicht, bis der Schnee bzw.
das Eis schmilzt oder der Schmutz
bzw. die Fremdpartikel entferntwurden. Verwenden Sie ein weiches Tuch,um auf dem Sensor befindliche
Fremdpartikel abzuwischen.
Stoßen oder verkratzen Sie die Sensoren nicht mit hartenGegenständen, die dieSensoroberfläche beschädigen
könnten. Die Sensoren könnten
beschädigt werden.
Richten Sie den Strahl eines Hochdruckreinigers nichtunmittelbar auf die Sensoren.
Andernfalls kann die
ordnungsgemäße Funktion der
Sensoren beeinträchtigt werden.
Parkassistent (ausstattungsabhängig)
Das Parkassistenzsystem
unterstützt den Fahrer beim
Einparken, indem es einen Warnton
erklingen lässt, wenn es ca 100 cm
vor oder 120 cm hinter dem
Fahrzeug ein Hindernis erkennt.
Ihre Neuwagengarantie deckt
weder Unfälle noch
Beschädigungen Ihres
Fahrzeugs und keine
Personenschäden der Insassen
ab, die aus einer Fehlfunktion
des hinteren Parkassistenten
resultieren. Fahren Sie immer
vorsichtig.
VORSICHT
OAEE046414
OAEE046413
■
Vordere Sensoren
■ Hintere Sensoren
Sensoren
Sensoren

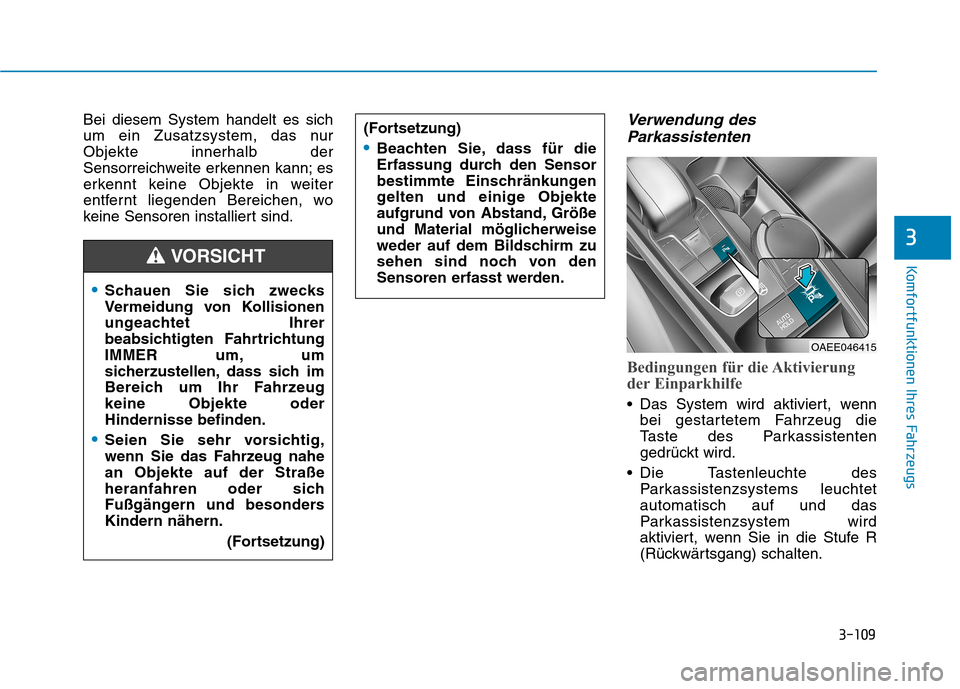

3-109
Komfortfunktionen Ihres Fahrzeugs
3
Bei diesem System handelt es sich
um ein Zusatzsystem, das nurObjekte innerhalb der
Sensorreichweite erkennen kann; es
erkennt keine Objekte in weiter
entfernt liegenden Bereichen, wo
keine Sensoren installiert sind.Verwendung desParkassistenten
Bedingungen für die Aktivierung
der Einparkhilfe
Das System wird aktiviert, wenn bei gestartetem Fahrzeug die
Taste des Parkassistenten
gedrückt wird.
Die Tastenleuchte des Parkassistenzsystems leuchtetautomatisch auf und das
Parkassistenzsystem wird
aktiviert, wenn Sie in die Stufe R
(Rückwärtsgang) schalten.
Schauen Sie sich zwecks
Vermeidung von Kollisionen
ungeachtet Ihrer
beabsichtigten Fahrtrichtung
IMMER um, um
sicherzustellen, dass sich im
Bereich um Ihr Fahrzeugkeine Objekte oderHindernisse befinden.
Seien Sie sehr vorsichtig,
wenn Sie das Fahrzeug nahean Objekte auf der Straße
heranfahren oder sich
Fußgängern und besondersKindern nähern.
(Fortsetzung)
(Fortsetzung)
Beachten Sie, dass für die
Erfassung durch den Sensor
bestimmte Einschränkungen
gelten und einige Objekte
aufgrund von Abstand, Größe
und Material möglicherweise
weder auf dem Bildschirm zu
sehen sind noch von den
Sensoren erfasst werden.
VORSICHT
OAEE046415

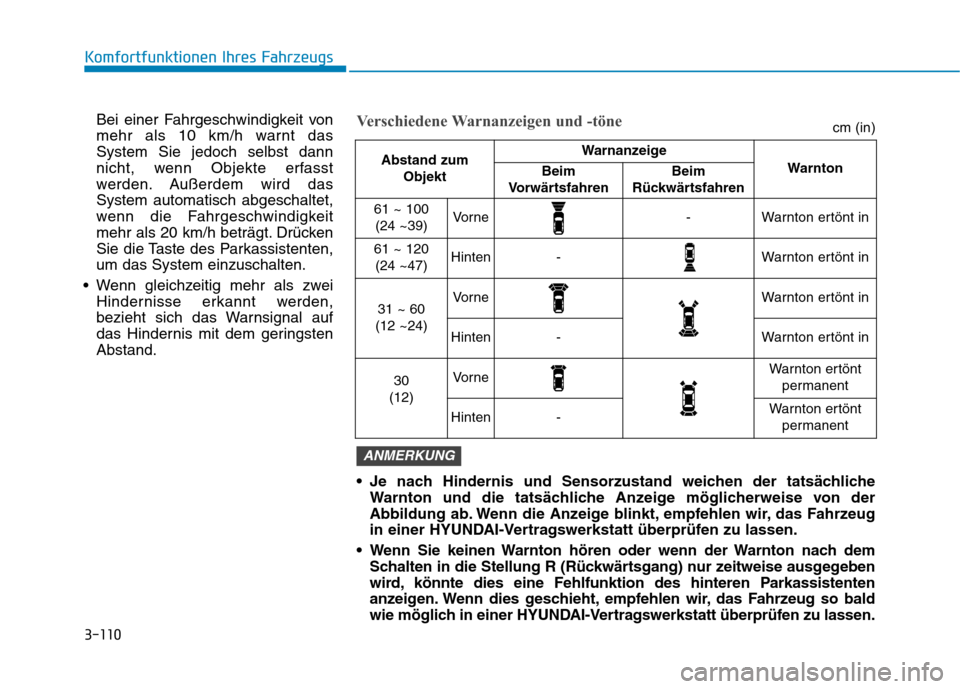

3-110
Komfortfunktionen Ihres Fahrzeugs
Bei einer Fahrgeschwindigkeit von
mehr als 10 km/h warnt dasSystem Sie jedoch selbst dann
nicht, wenn Objekte erfasst
werden. Außerdem wird dasSystem automatisch abgeschaltet,
wenn die Fahrgeschwindigkeit
mehr als 20 km/h beträgt. Drücken
Sie die Taste des Parkassistenten,um das System einzuschalten.
Wenn gleichzeitig mehr als zwei Hindernisse erkannt werden,
bezieht sich das Warnsignal auf
das Hindernis mit dem geringstenAbstand.
Abstand zum
ObjektWarnanzeige
WarntonBeim
VorwärtsfahrenBeim
Rückwärtsfahren
61 ~ 100 (24 ~39)Vo r n e-Warnton ertönt in
61 ~ 120(24 ~47)Hinten-Warnton ertönt in
31 ~ 60
(12 ~24)Vo r n eWarnton ertönt in
Hinten-Warnton ertönt in
30
(12)Vo r n eWarnton ertönt permanent
Hinten-Warnton ertöntpermanent
Je nach Hindernis und Sensorzustand weichen der tatsächliche Warnton und die tatsächliche Anzeige möglicherweise von der
Abbildung ab. Wenn die Anzeige blinkt, empfehlen wir, das Fahrzeug
in einer HYUNDAI-Vertragswerkstatt überprüfen zu lassen.
Wenn Sie keinen Warnton hören oder wenn der Warnton nach dem Schalten in die Stellung R (Rückwärtsgang) nur zeitweise ausgegeben
wird, könnte dies eine Fehlfunktion des hinteren Parkassistenten
anzeigen. Wenn dies geschieht, empfehlen wir, das Fahrzeug so bald
wie möglich in einer HYUNDAI-Vertragswerkstatt überprüfen zu lassen.
ANMERKUNG
Verschiedene Warnanzeigen und -tönecm (in)

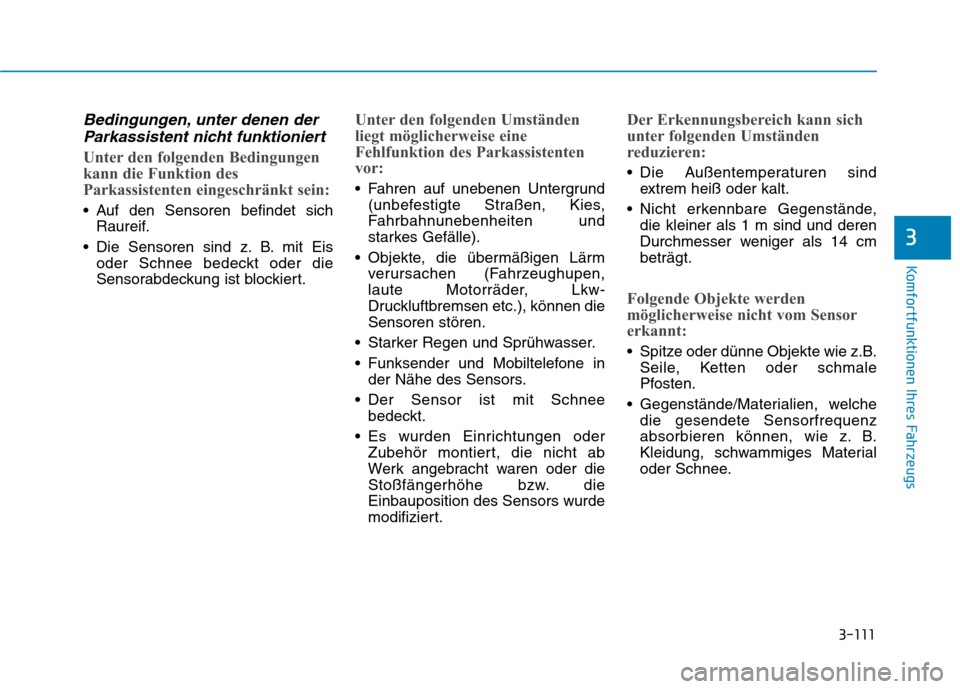

3-111
Komfortfunktionen Ihres Fahrzeugs
3
Bedingungen, unter denen derParkassistent nicht funktioniert
Unter den folgenden Bedingungen
kann die Funktion des
Parkassistenten eingeschränkt sein:
Auf den Sensoren befindet sich Raureif.
Die Sensoren sind z. B. mit Eis oder Schnee bedeckt oder die
Sensorabdeckung ist blockiert.
Unter den folgenden Umständen
liegt möglicherweise eine
Fehlfunktion des Parkassistenten
vor:
Fahren auf unebenen Untergrund(unbefestigte Straßen, Kies,
Fahrbahnunebenheiten und
starkes Gefälle).
Objekte, die übermäßigen Lärm verursachen (Fahrzeughupen,
laute Motorräder, Lkw-
Druckluftbremsen etc.), können dieSensoren stören.
Starker Regen und Sprühwasser.
Funksender und Mobiltelefone in der Nähe des Sensors.
Der Sensor ist mit Schnee bedeckt.
Es wurden Einrichtungen oder Zubehör montiert, die nicht ab
Werk angebracht waren oder die
Stoßfängerhöhe bzw. dieEinbauposition des Sensors wurde
modifiziert.
Der Erkennungsbereich kann sich
unter folgenden Umständen
reduzieren:
Die Außentemperaturen sindextrem heiß oder kalt.
Nicht erkennbare Gegenstände, die kleiner als 1 m sind und deren
Durchmesser weniger als 14 cmbeträgt.
Folgende Objekte werden
möglicherweise nicht vom Sensor
erkannt:
Spitze oder dünne Objekte wie z.B.Seile, Ketten oder schmale
Pfosten.
Gegenstände/Materialien, welche die gesendete Sensorfrequenz
absorbieren können, wie z. B.
Kleidung, schwammiges Material
oder Schnee.
