2017 Hyundai Ioniq Electric Betriebsanleitung (in German)

PPLLAA NN MM ÄÄSSSSIIGG EE WW AARRTTUU NNGGSSAA RRBB EEIITT EENN
Halten Sie sich an den Standard-Wartungsplan, wenn das Fahrzeug gewöhnlich nicht unter den nachstehend
aufgeführten Bedingungen eingesetzt wird. Wenn mindestens einer der nachstehend aufgeführten Umstände
gegeben ist, kommt der Sonderwartungsplan für erschwerte Einsatzbedingungen zur Anwendung.
Häufiger Kurzstreckenbetrieb: weniger als 8 km bei normalen Temperaturen bzw.weniger als 16 km bei niedrigen
Temperaturen.
Lange Leerlaufphasen oder niedrige Fahrgeschwindigkeit über lange Strecken.
Fahren auf unwegsamen, staubigen, schlammigen, unbefestigten oder mit Sand oder Salz gestreuten Straßen.
Fahren in Gebieten mit hoher Salzkonzentration oder sehr niedrigen Temperaturen.
Fahren in Gebieten mit hoher Staubentwicklung.
Fahren in Gebieten mit hoher Verkehrsdichte.
Häufiges Befahren von Steigungen, Gefällen und Gebirgspässen.
Ziehen von Anhängern oder Wohnwagen oder Verwendung von Dachgepäckträgern.
Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder Abschleppwagen.
Fahrgeschwindigkeiten von mehr als 170 km/h.
Häufiger Stop-and-go-Betrieb.
Wenn Ihr Fahrzeug unter den vorher genannten Bedingungen betrieben wird, sollten Sie Ihr Fahrzeug häufiger inspizieren lassen, einige Betriebsflüssigkeiten häufiger wechseln lassen bzw. einige Komponenten häufiger ersetzenlassen, als es der folgende Standard-Wartungsplan für normale Einsatzbedingungen vorgibt. Darüber hinaus sollten Sie nach den angegebenen Zeiträumen bzw. Fahrstrecken die vorgeschriebenen Wartungsintervalle einhalten.

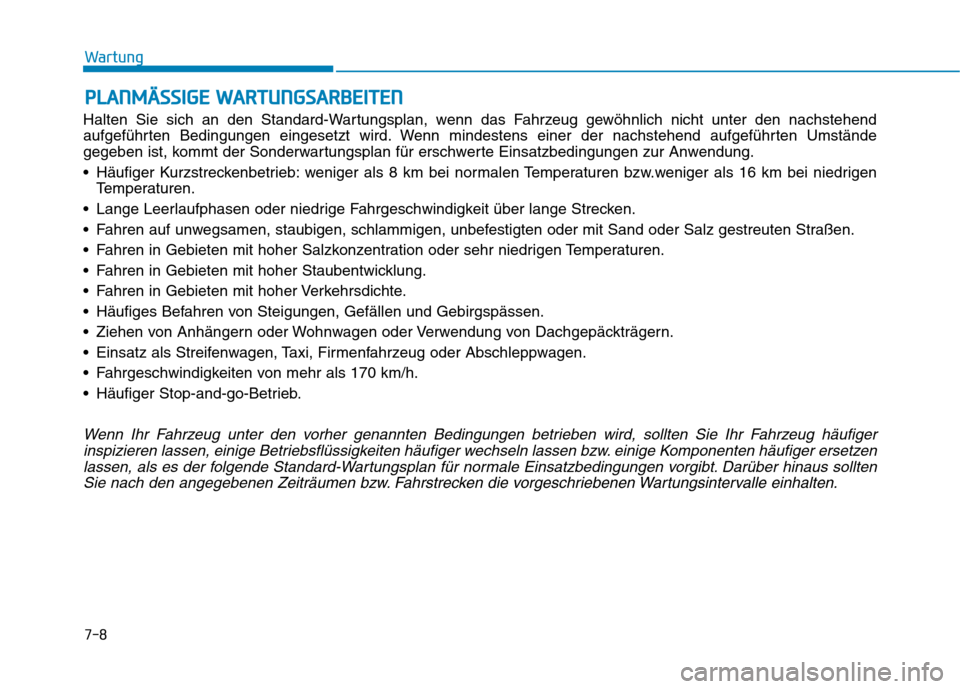

7-8
Wartung

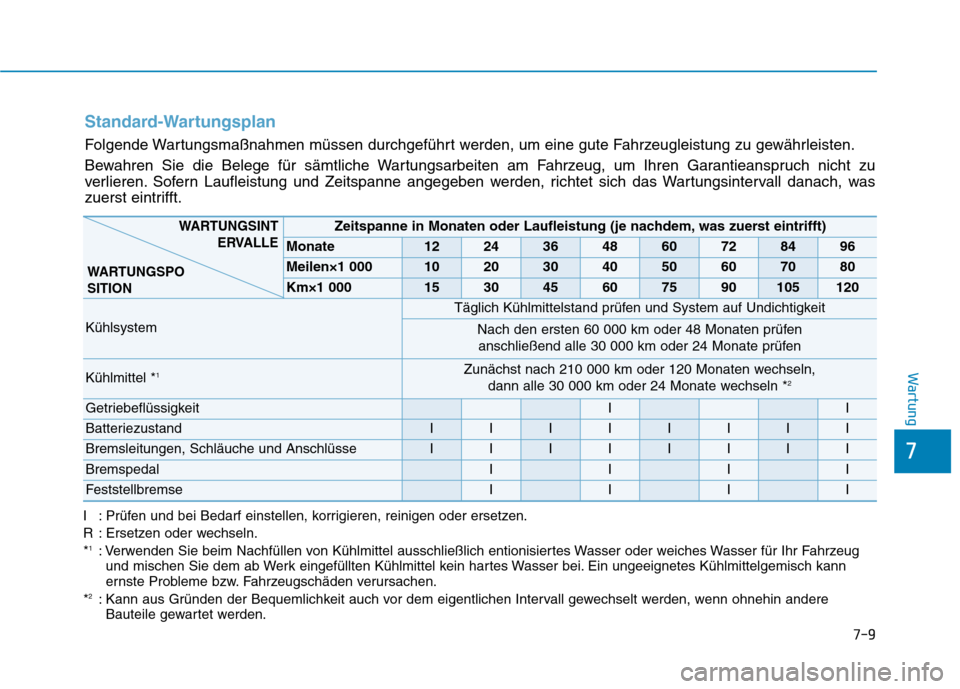

7-9
7
Wartung
Standard-Wartungsplan
Folgende Wartungsmaßnahmen müssen durchgeführt werden, um eine gute Fahrzeugleistung zu gewährleisten.
Bewahren Sie die Belege für sämtliche Wartungsarbeiten am Fahrzeug, um Ihren Garantieanspruch nicht zu
verlieren. Sofern Laufleistung und Zeitspanne angegeben werden, richtet sich das Wartungsintervall danach, was
zuerst eintrifft.
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.*1
: Verwenden Sie beim Nachfüllen von Kühlmittel ausschließlich entionisiertes Wasser oder weiches Wasser für Ihr Fahrzeug
und mischen Sie dem ab Werk eingefüllten Kühlmittel kein hartes Wasser bei. Ein ungeeignetes Kühlmittelgemisch kann
ernste Probleme bzw. Fahrzeugschäden verursachen.
* 2
: Kann aus Gründen der Bequemlichkeit auch vor dem eigentlichen Intervall gewechselt werden, wenn ohnehin andere
Bauteile gewartet werden.
Zeitspanne in Monaten oder Laufleistung (je nachdem, was zuerst eintrifft)
Monate1224364860728496
Meilen×1 0001020304050607080
Km×1 000153045607590105120
Kühlsystem
Täglich Kühlmittelstand prüfen und System auf Undichtigkeit
Nach den ersten 60 000 km oder 48 Monaten prüfen
anschließend alle 30 000 km oder 24 Monate prüfen
Kühlmittel * 1Zunächst nach 210 000 km oder 120 Monaten wechseln,
dann alle 30 000 km oder 24 Monate wechseln * 2
GetriebeflüssigkeitII
BatteriezustandIIIIIIII
Bremsleitungen, Schläuche und AnschlüsseIIIIIIII
BremspedalIIII
FeststellbremseIIII
WARTUNGSINT
ERVALLE
WARTUNGSPO SITION

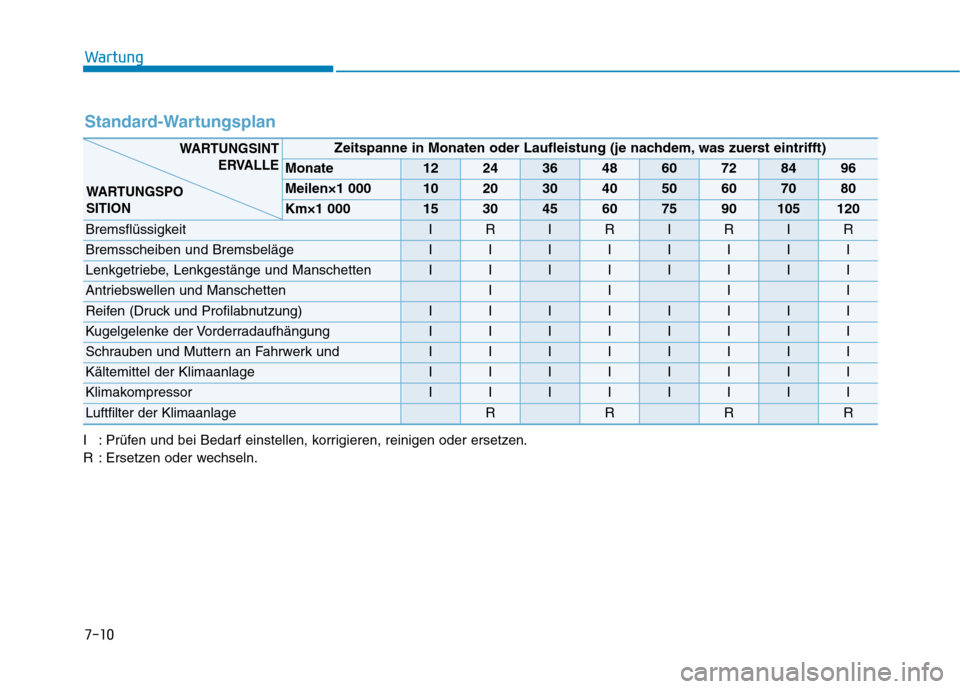

7-10
Wartung
Standard-Wartungsplan
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
Zeitspanne in Monaten oder Laufleistung (je nachdem, was zuerst eintrifft)
Monate1224364860728496
Meilen×1 0001020304050607080
Km×1 000153045607590105120
BremsflüssigkeitIRIRIRIR
Bremsscheiben und BremsbelägeIIIIIIII
Lenkgetriebe, Lenkgestänge und ManschettenIIIIIIII
Antriebswellen und ManschettenIIII
Reifen (Druck und Profilabnutzung)IIIIIIII
Kugelgelenke der VorderradaufhängungIIIIIIII
Schrauben und Muttern an Fahrwerk und IIIIIIII
Kältemittel der KlimaanlageIIIIIIII
KlimakompressorIIIIIIII
Luftfilter der KlimaanlageRRRR
WARTUNGSINTERVALLE
WARTUNGSPO SITION

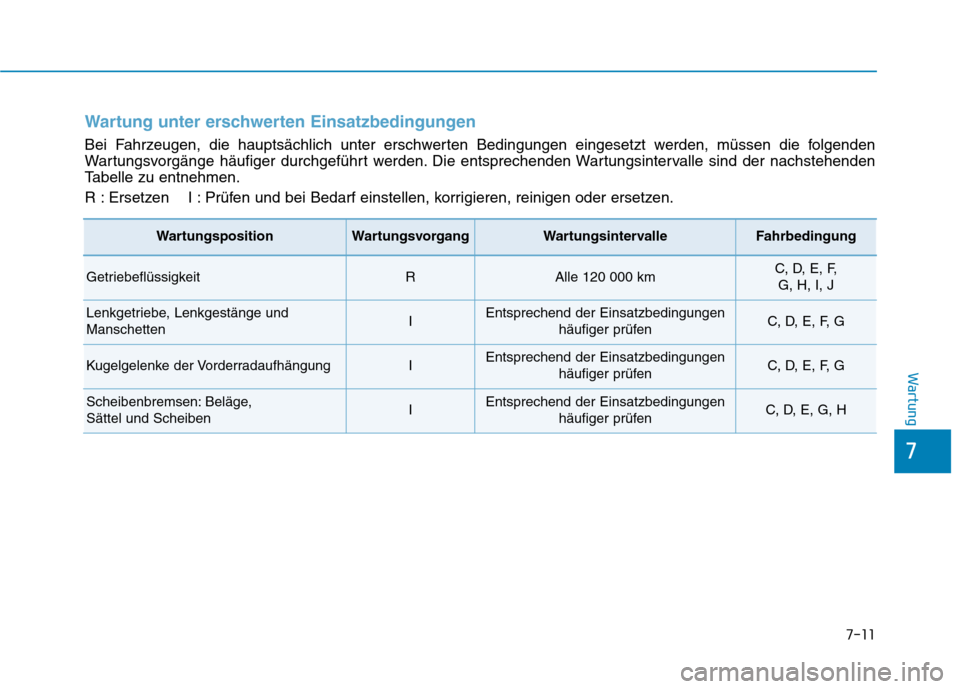

7-11
7
Wartung
Wartung unter erschwerten Einsatzbedingungen
Bei Fahrzeugen, die hauptsächlich unter erschwerten Bedingungen eingesetzt werden, müssen die folgenden
Wartungsvorgänge häufiger durchgeführt werden. Die entsprechenden Wartungsintervalle sind der nachstehenden
Tabelle zu entnehmen.
R : Ersetzen I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
WartungspositionWartungsvorgangWartungsintervalleFahrbedingung
GetriebeflüssigkeitRAlle 120 000 kmC, D, E, F, G, H, I, J
Lenkgetriebe, Lenkgestänge und ManschettenIEntsprechend der Einsatzbedingungen häufiger prüfenC, D, E, F, G
Kugelgelenke der VorderradaufhängungIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, F, G
Scheibenbremsen: Beläge, Sättel und ScheibenIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, G, H

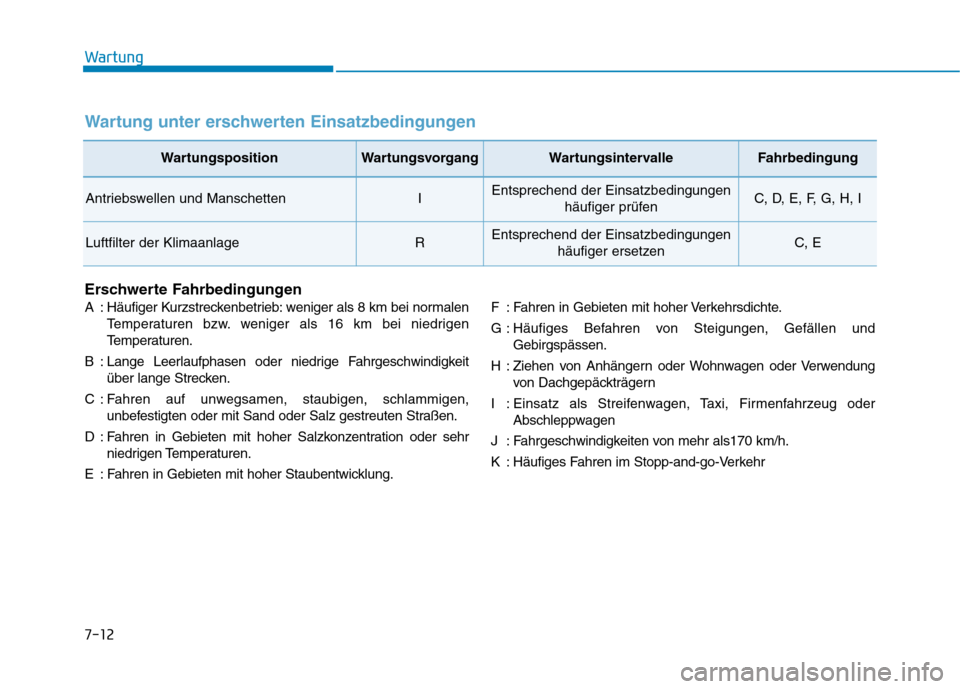

7-12
Wartung
Erschwerte Fahrbedingungen
A : Häufiger Kurzstreckenbetrieb: weniger als 8 km bei normalenTemperaturen bzw. weniger als 16 km bei niedrigen
Temperaturen.
B : Lange Leerlaufphasen oder niedrige Fahrgeschwindigkeit über lange Strecken.
C : Fahren auf unwegsamen, staubigen, schlammigen, unbefestigten oder mit Sand oder Salz gestreuten Straßen.
D : Fahren in Gebieten mit hoher Salzkonzentration oder sehr niedrigen Temperaturen.
E : Fahren in Gebieten mit hoher Staubentwicklung. F : Fahren in Gebieten mit hoher Verkehrsdichte.
G : Häufiges Befahren von Steigungen, Gefällen und
Gebirgspässen.
H : Ziehen von Anhängern oder Wohnwagen oder Verwendung von Dachgepäckträgern
I : Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder Abschleppwagen
J : Fahrgeschwindigkeiten von mehr als170 km/h.
K : Häufiges Fahren im Stopp-and-go-Verkehr
WartungspositionWartungsvorgangWartungsintervalleFahrbedingung
Antriebswellen und ManschettenIEntsprechend der Einsatzbedingungen häufiger prüfenC, D, E, F, G, H, I
Luftfilter der KlimaanlageREntsprechend der Einsatzbedingungenhäufiger ersetzenC, E
Wartung unter erschwerten Einsatzbedingungen

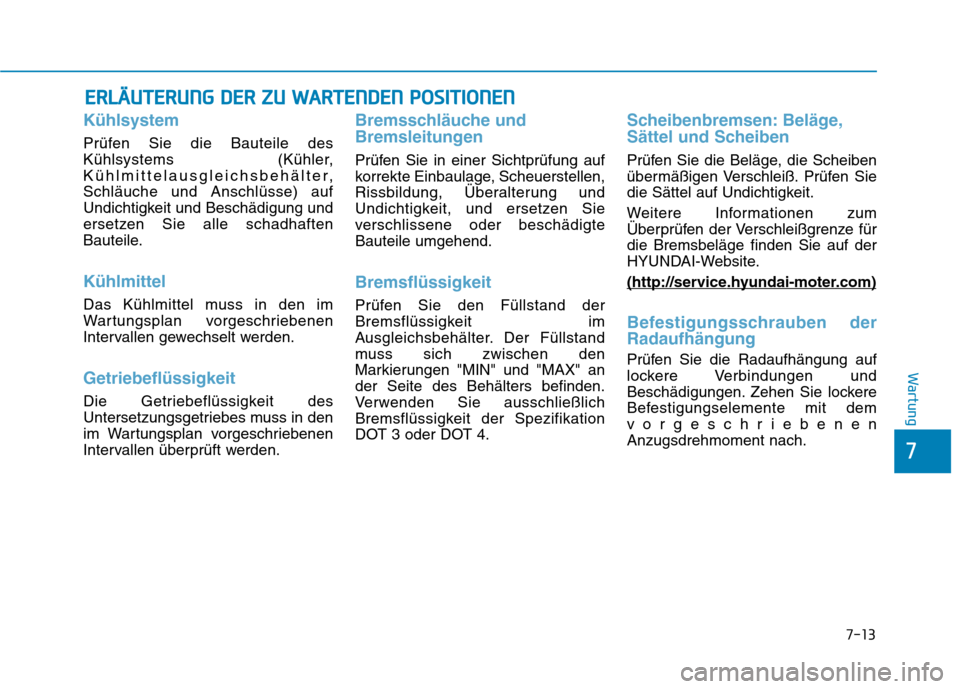

7-13
7
Wartung
EERR LLÄÄ UU TTEERR UU NNGG DD EERR ZZ UU WW AARRTTEENN DDEENN PP OO SSIITT IIOO NNEENN
Kühlsystem
Prüfen Sie die Bauteile des
Kühlsystems (Kühler,
Kühlmittelausgleichsbehälter,Schläuche und Anschlüsse) auf
Undichtigkeit und Beschädigung und
ersetzen Sie alle schadhaften
Bauteile.
Kühlmittel
Das Kühlmittel muss in den im
Wartungsplan vorgeschriebenen
Intervallen gewechselt werden.
Getriebeflüssigkeit
Die Getriebeflüssigkeit des
Untersetzungsgetriebes muss in den
im Wartungsplan vorgeschriebenen
Intervallen überprüft werden.
Bremsschläuche und
Bremsleitungen
Prüfen Sie in einer Sichtprüfung auf
korrekte Einbaulage, Scheuerstellen,
Rissbildung, Überalterung und
Undichtigkeit, und ersetzen Sie
verschlissene oder beschädigteBauteile umgehend.
Bremsflüssigkeit
Prüfen Sie den Füllstand der
Bremsflüssigkeit im
Ausgleichsbehälter. Der Füllstand
muss sich zwischen den
Markierungen "MIN" und "MAX" ander Seite des Behälters befinden.
Verwenden Sie ausschließlich
Bremsflüssigkeit der Spezifikation
DOT 3 oder DOT 4.
Scheibenbremsen: Beläge,
Sättel und Scheiben
Prüfen Sie die Beläge, die Scheiben
übermäßigen Verschleiß. Prüfen Sie
die Sättel auf Undichtigkeit.
Weitere Informationen zum
Überprüfen der Verschleißgrenze fürdie Bremsbeläge finden Sie auf der
HYUNDAI-Website. (http://ser
vice.hyundai-moter.com)
Befestigungsschrauben der Radaufhängung
Prüfen Sie die Radaufhängung auf
lockere Verbindungen und
Beschädigungen. Zehen Sie lockere
Befestigungselemente mit dem
vorgeschriebenenAnzugsdrehmoment nach.

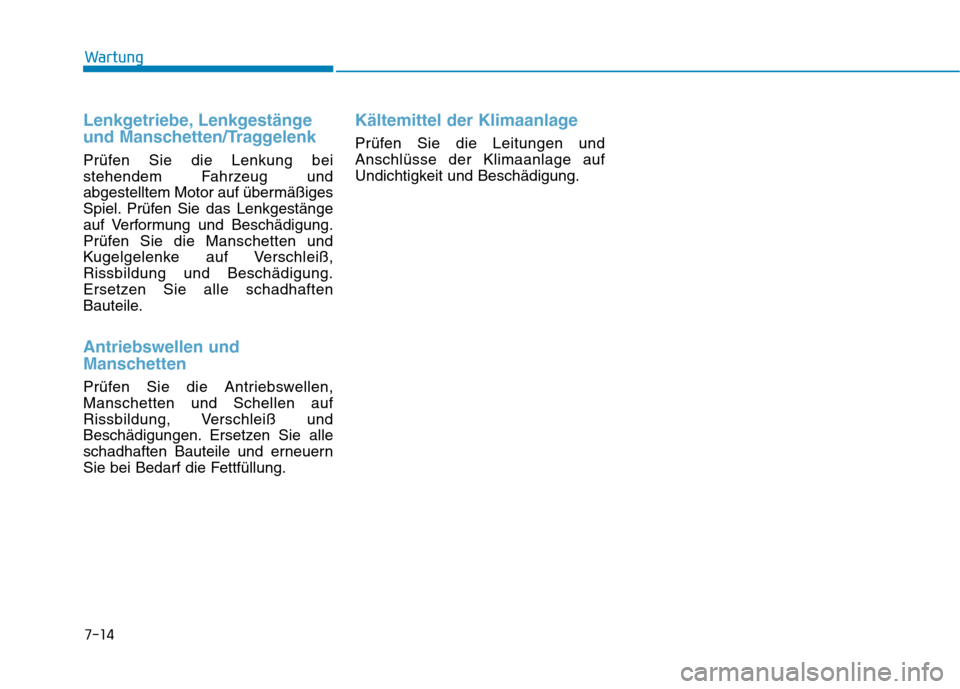

7-14
Wartung
Lenkgetriebe, Lenkgestänge
und Manschetten/Traggelenk
Prüfen Sie die Lenkung bei
stehendem Fahrzeug und
abgestelltem Motor auf übermäßiges
Spiel. Prüfen Sie das Lenkgestänge
auf Verformung und Beschädigung.
Prüfen Sie die Manschetten und
Kugelgelenke auf Verschleiß,Rissbildung und Beschädigung.
Ersetzen Sie alle schadhaften
Bauteile.
Antriebswellen und
Manschetten
Prüfen Sie die Antriebswellen, Manschetten und Schellen auf
Rissbildung, Verschleiß und
Beschädigungen. Ersetzen Sie alle
schadhaften Bauteile und erneuern
Sie bei Bedarf die Fettfüllung.
Kältemittel der Klimaanlage
Prüfen Sie die Leitungen und Anschlüsse der Klimaanlage auf
Undichtigkeit und Beschädigung.

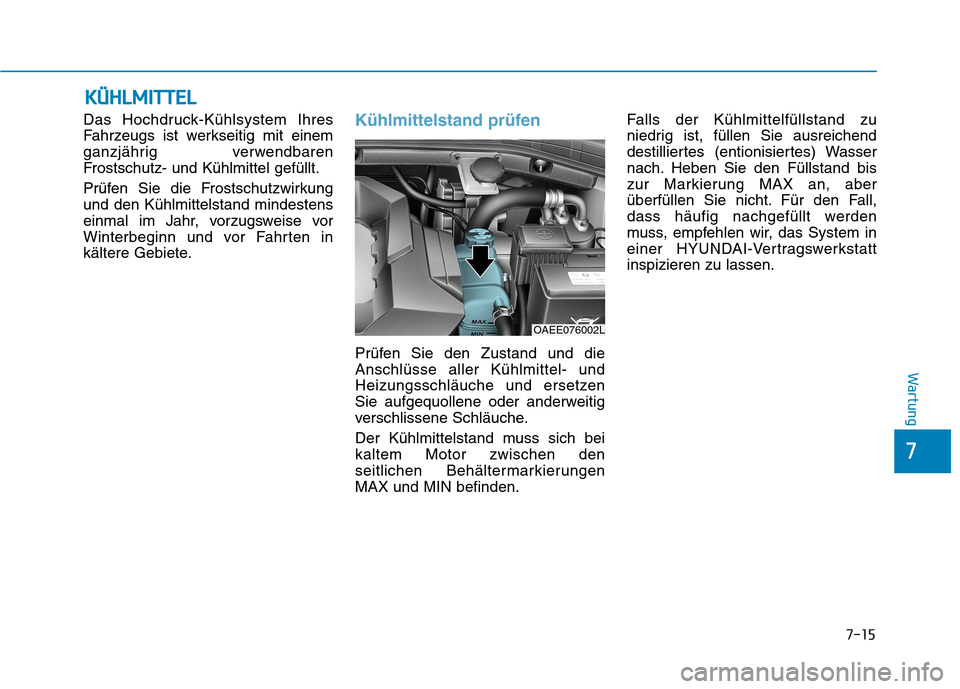

7-15
7
Wartung
KKÜÜ HHLLMM IITT TT EELL
Das Hochdruck-Kühlsystem Ihres
Fahrzeugs ist werkseitig mit einem
ganzjährig verwendbaren
Frostschutz- und Kühlmittel gefüllt.
Prüfen Sie die Frostschutzwirkung und den Kühlmittelstand mindestens
einmal im Jahr, vorzugsweise vor
Winterbeginn und vor Fahrten in
kältere Gebiete.Kühlmittelstand prüfen
Prüfen Sie den Zustand und die Anschlüsse aller Kühlmittel- und
Heizungsschläuche und ersetzen
Sie aufgequollene oder anderweitig
verschlissene Schläuche.
Der Kühlmittelstand muss sich bei kaltem Motor zwischen den
seitlichen BehältermarkierungenMAX und MIN befinden. Falls der Kühlmittelfüllstand zu
niedrig ist, füllen Sie ausreichend
destilliertes (entionisiertes) Wasser
nach. Heben Sie den Füllstand bis
zur Markierung MAX an, aber
überfüllen Sie nicht. Für den Fall,
dass häufig nachgefüllt werden
muss, empfehlen wir, das System in
einer HYUNDAI-Vertragswerkstattinspizieren zu lassen.
OAEE076002L
