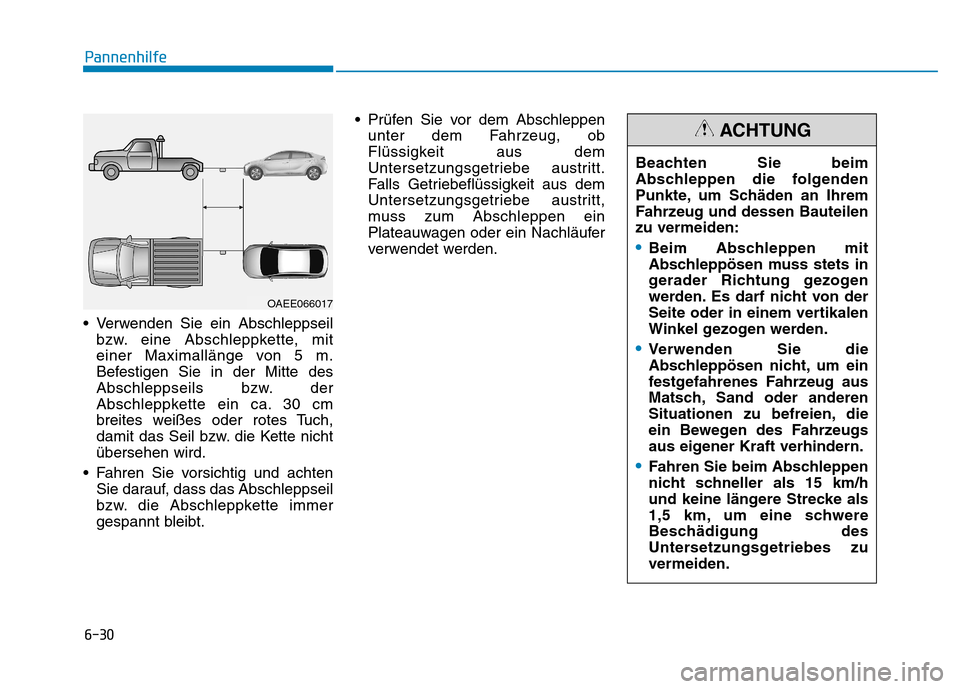

6-30
Pannenhilfe
Verwenden Sie ein Abschleppseilbzw. eine Abschleppkette, mit
einer Maximallänge von 5 m.
Befestigen Sie in der Mitte des
Abschleppseils bzw. der
Abschleppkette ein ca. 30 cm
breites weißes oder rotes Tuch,
damit das Seil bzw. die Kette nichtübersehen wird.
Fahren Sie vorsichtig und achten Sie darauf, dass das Abschleppseil
bzw. die Abschleppkette immer
gespannt bleibt. Prüfen Sie vor dem Abschleppen
unter dem Fahrzeug, ob
Flüssigkeit aus dem
Untersetzungsgetriebe austritt.
Falls Getriebeflüssigkeit aus dem
Untersetzungsgetriebe austritt,
muss zum Abschleppen ein
Plateauwagen oder ein Nachläufer
verwendet werden. Beachten Sie beim
Abschleppen die folgenden
Punkte, um Schäden an Ihrem
Fahrzeug und dessen Bauteilenzu vermeiden:
Beim Abschleppen mit
Abschleppösen muss stets in
gerader Richtung gezogen
werden. Es darf nicht von der
Seite oder in einem vertikalen
Winkel gezogen werden.
Verwenden Sie die
Abschleppösen nicht, um ein
festgefahrenes Fahrzeug aus
Matsch, Sand oder anderen
Situationen zu befreien, die
ein Bewegen des Fahrzeugs
aus eigener Kraft verhindern.
Fahren Sie beim Abschleppen
nicht schneller als 15 km/h
und keine längere Strecke als
1,5 km, um eine schwere
Beschädigung des
Untersetzungsgetriebes zuvermeiden.
ACHTUNG
OAEE066017

7

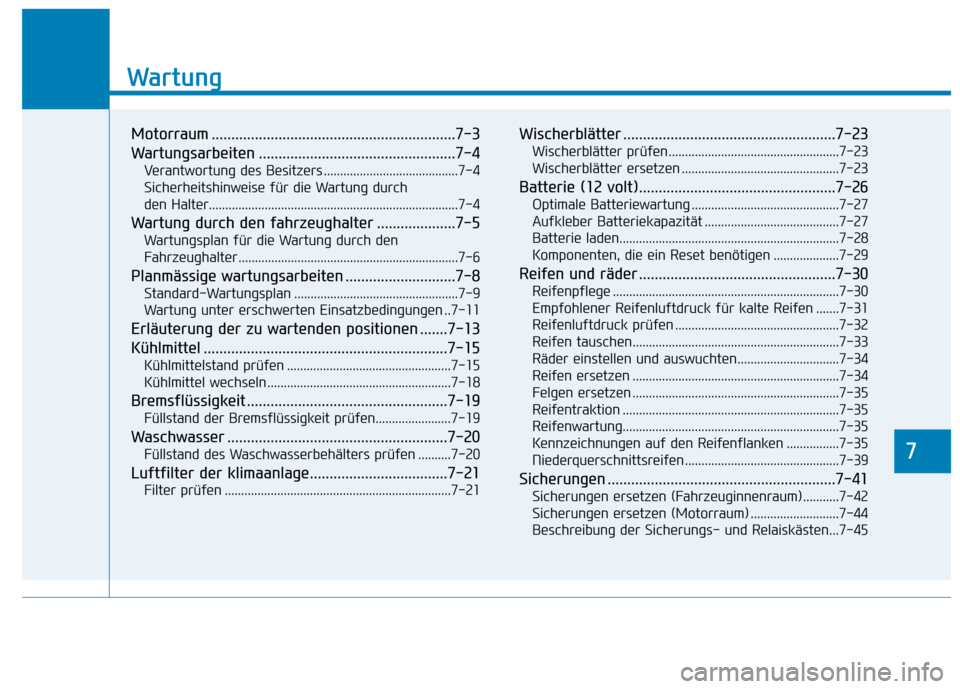

Wartung
7
Wartung
Motorraum ..............................................................7-3
Wartungsarbeiten ..................................................7-4Verantwortung des Besitzers .........................................7-4
Sicherheitshinweise für die Wartung durch den Halter............................................................................7-4
Wartung durch den fahrzeughalter ....................7-5 Wartungsplan für die Wartung durch den
Fahrzeughalter ...................................................................7-6
Planmässige wartungsarbeiten ............................7-8 Standard-Wartungsplan ..................................................7-9
Wartung unter erschwerten Einsatzbedingungen ..7-11
Erläuterung der zu wartenden positionen .......7-13
Kühlmittel ..............................................................7-15 Kühlmittelstand prüfen ..................................................7-15
Kühlmittel wechseln ........................................................7-18
Bremsflüssigkeit ...................................................7-19 Füllstand der Bremsflüssigkeit prüfen.......................7-19
Waschwasser ........................................................7-20 Füllstand des Waschwasserbehälters prüfen ..........7-20
Luftfilter der klimaanlage...................................7-21 Filter prüfen .....................................................................7-21 Wischerblätter ......................................................7-23
Wischerblätter prüfen ....................................................7-23
Wischerblätter ersetzen ................................................7-23
Batterie (12 volt)..................................................7-26 Optimale Batteriewartung .............................................7-27
Aufkleber Batteriekapazität .........................................7-27
Batterie laden...................................................................7-28
Komponenten, die ein Reset benötigen ....................7-29
Reifen und räder ..................................................7-30 Reifenpflege .....................................................................7-30
Empfohlener Reifenluftdruck für kalte Reifen .......7-31
Reifenluftdruck prüfen ..................................................7-32
Reifen tauschen...............................................................7-33
Räder einstellen und auswuchten...............................7-34
Reifen ersetzen ...............................................................7-34
Felgen ersetzen ...............................................................7-35
Reifentraktion ..................................................................7-35
Reifenwartung..................................................................7-35
Kennzeichnungen auf den Reifenflanken ................7-35
Niederquerschnittsreifen ...............................................7-39
Sicherungen ..........................................................7-41 Sicherungen ersetzen (Fahrzeuginnenraum) ...........7-42
Sicherungen ersetzen (Motorraum) ...........................7-44
Beschreibung der Sicherungs- und Relaiskästen...7-45
7

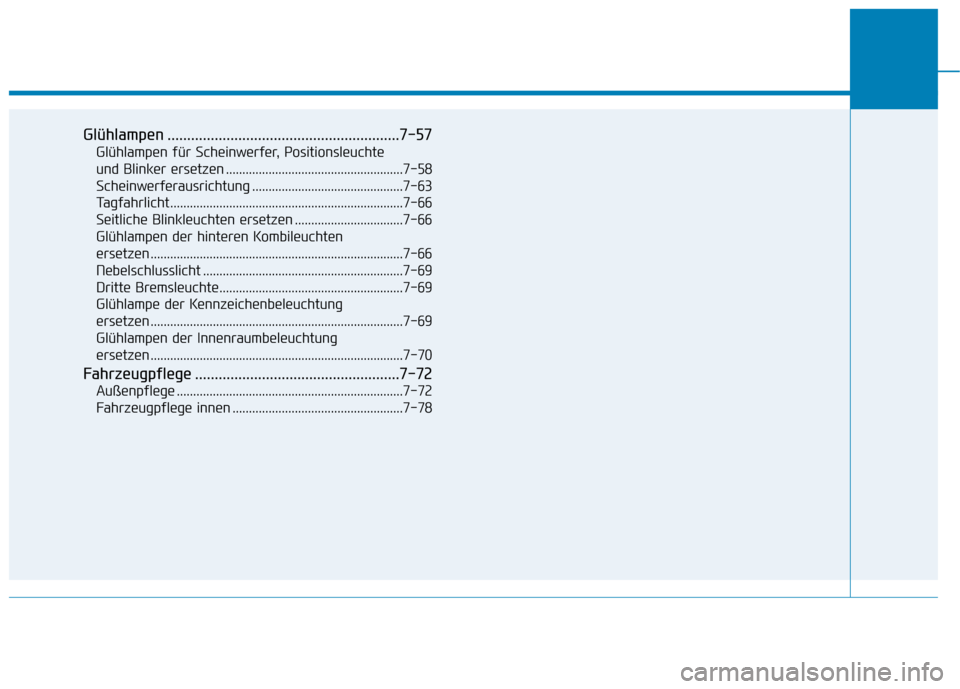

Glühlampen ...........................................................7-57Glühlampen für Scheinwerfer, Positionsleuchte
und Blinker ersetzen ......................................................7-58Scheinwerferausrichtung ..............................................7-63
Tagfahrlicht.......................................................................7-66
Seitliche Blinkleuchten ersetzen .................................7-66
Glühlampen der hinteren Kombileuchten
ersetzen .............................................................................7-66 Nebelschlusslicht .............................................................7-69
Dritte Bremsleuchte........................................................7-69
Glühlampe der Kennzeichenbeleuchtung
ersetzen .............................................................................7-69
Glühlampen der Innenraumbeleuchtung
ersetzen .............................................................................7-70
Fahrzeugpflege ....................................................7-72 Außenpflege .....................................................................7-72
Fahrzeugpflege innen ....................................................7-78

7-3
7
Wartung

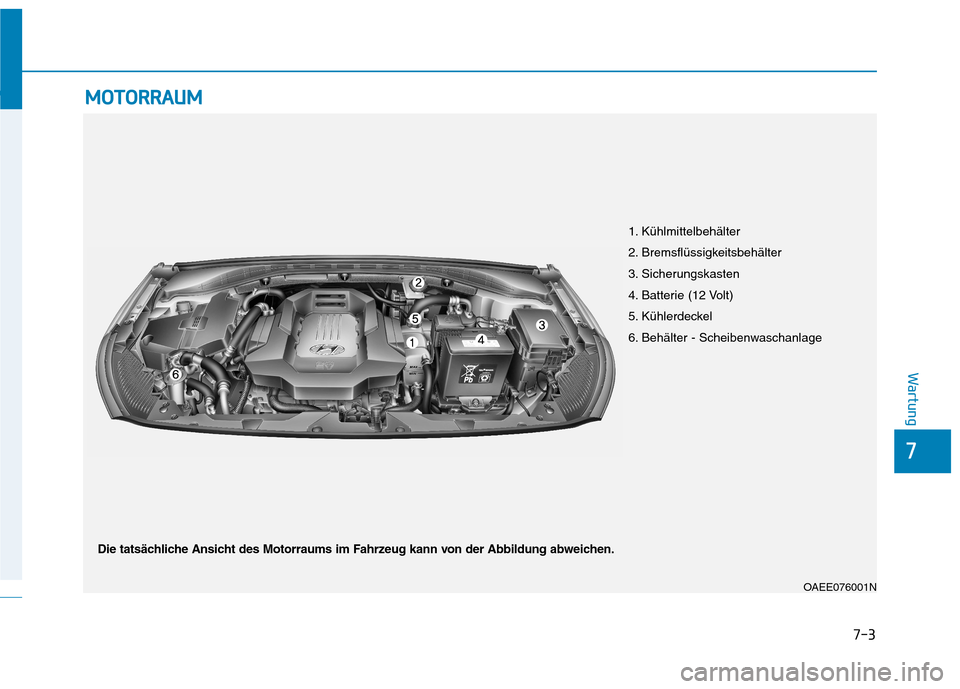

MMOOTTOO RRRRAA UU MM
OAEE076001N
1. Kühlmittelbehälter
2. Bremsflüssigkeitsbehälter
3. Sicherungskasten
4. Batterie (12 Volt)
5. Kühlerdeckel
6. Behälter - Scheibenwaschanlage
Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der Abbildung abweichen.

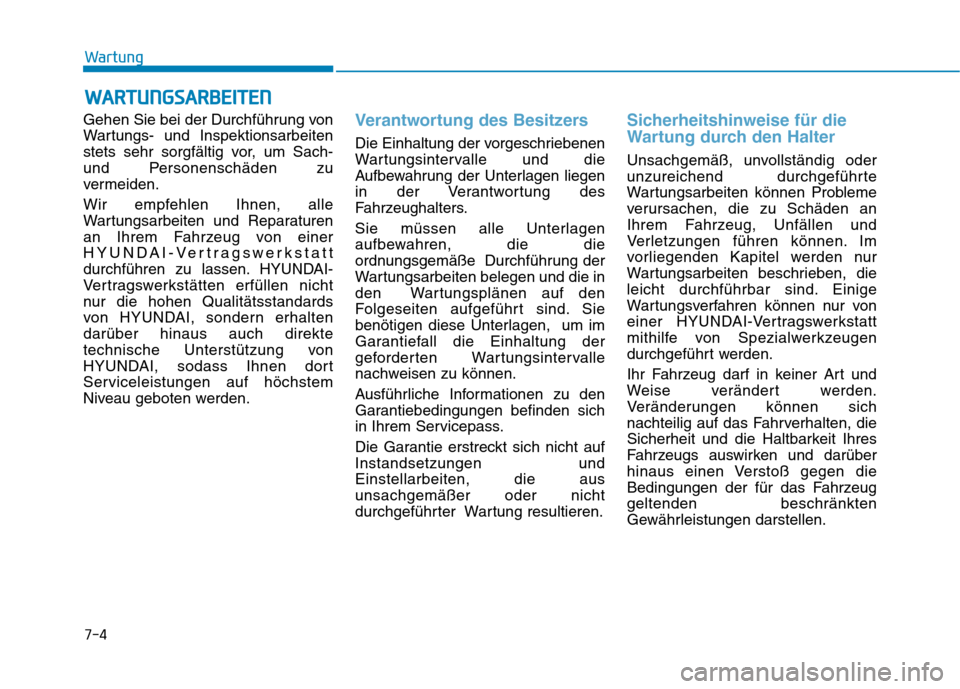

7-4
WartungW
W AARRTTUU NNGGSSAA RRBB EEIITT EENN
Gehen Sie bei der Durchführung von
Wartungs- und Inspektionsarbeiten
stets sehr sorgfältig vor, um Sach-
und Personenschäden zu
vermeiden.
Wir empfehlen Ihnen, alle
Wartungsarbeiten und Reparaturen
an Ihrem Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
durchführen zu lassen. HYUNDAI-
Vertragswerkstätten erfüllen nicht
nur die hohen Qualitätsstandards
von HYUNDAI, sondern erhaltendarüber hinaus auch direkte
technische Unterstützung von
HYUNDAI, sodass Ihnen dort
Serviceleistungen auf höchstem
Niveau geboten werden.Verantwortung des Besitzers
Die Einhaltung der vorgeschriebenen
Wartungsintervalle und die
Aufbewahrung der Unterlagen liegen
in der Verantwortung des
Fahrzeughalters.
Sie müssen alle Unterlagen
aufbewahren, die die
ordnungsgemäße Durchführung der
Wartungsarbeiten belegen und die in
den Wartungsplänen auf den
Folgeseiten aufgeführt sind. Sie
benötigen diese Unterlagen, um im
Garantiefall die Einhaltung der
geforderten Wartungsintervalle
nachweisen zu können.
Ausführliche Informationen zu den
Garantiebedingungen befinden sich
in Ihrem Servicepass.
Die Garantie erstreckt sich nicht auf Instandsetzungen undEinstellarbeiten, die ausunsachgemäßer oder nicht
durchgeführter Wartung resultieren.
Sicherheitshinweise für die
Wartung durch den Halter
Unsachgemäß, unvollständig oder
unzureichend durchgeführte
Wartungsarbeiten können Probleme
verursachen, die zu Schäden an
Ihrem Fahrzeug, Unfällen und
Verletzungen führen können. Im
vorliegenden Kapitel werden nur
Wartungsarbeiten beschrieben, die
leicht durchführbar sind. Einige
Wartungsverfahren können nur von
einer HYUNDAI-Vertragswerkstatt
mithilfe von Spezialwerkzeugen
durchgeführt werden.
Ihr Fahrzeug darf in keiner Art und
Weise verändert werden.
Veränderungen können sich
nachteilig auf das Fahrverhalten, die
Sicherheit und die Haltbarkeit Ihres
Fahrzeugs auswirken und darüber
hinaus einen Verstoß gegen die
Bedingungen der für das Fahrzeuggeltenden beschränkten
Gewährleistungen darstellen.

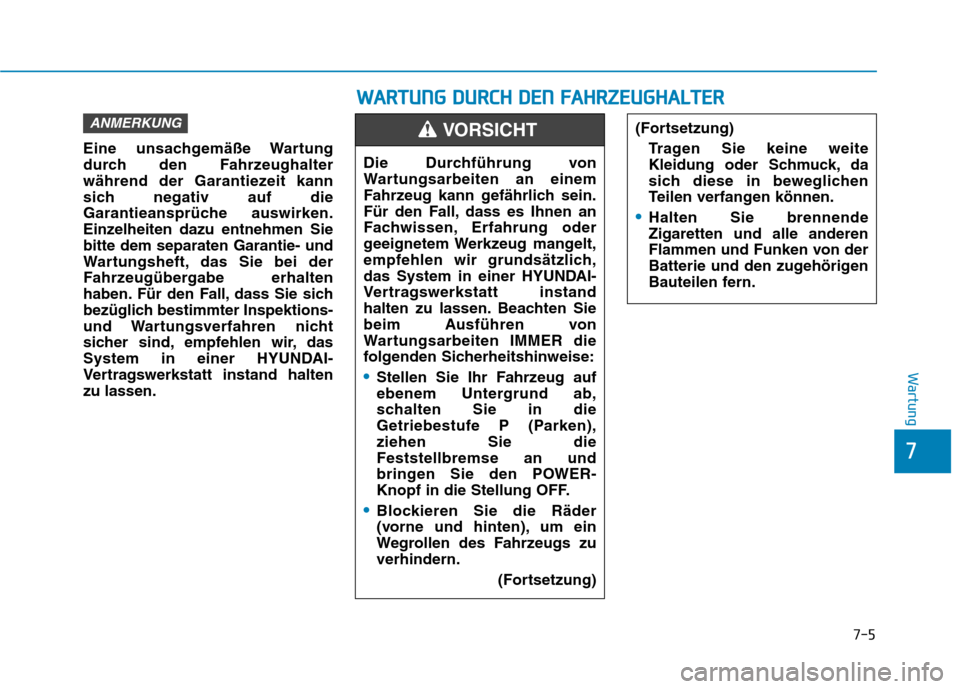

7-5
7
Wartung
Eine unsachgemäße Wartung
durch den Fahrzeughalter
während der Garantiezeit kann
sich negativ auf die
Garantieansprüche auswirken.
Einzelheiten dazu entnehmen Siebitte dem separaten Garantie- und
Wartungsheft, das Sie bei der
Fahrzeugübergabe erhalten
haben. Für den Fall, dass Sie sich
bezüglich bestimmter Inspektions-
und Wartungsverfahren nicht
sicher sind, empfehlen wir, das
System in einer HYUNDAI-
Vertragswerkstatt instand haltenzu lassen.
ANMERKUNG
Die Durchführung von
Wartungsarbeiten an einem
Fahrzeug kann gefährlich sein.
Für den Fall, dass es Ihnen an
Fachwissen, Erfahrung oder
geeignetem Werkzeug mangelt,
empfehlen wir grundsätzlich,
das System in einer HYUNDAI-
Vertragswerkstatt instand
halten zu lassen. Beachten Sie
beim Ausführen von
Wartungsarbeiten IMMER die
folgenden Sicherheitshinweise:
Stellen Sie Ihr Fahrzeug auf
ebenem Untergrund ab,
schalten Sie in die
Getriebestufe P (Parken),ziehen Sie dieFeststellbremse an und
bringen Sie den POWER-
Knopf in die Stellung OFF.
Blockieren Sie die Räder
(vorne und hinten), um ein
Wegrollen des Fahrzeugs zuverhindern.(Fortsetzung)
VORSICHT(Fortsetzung)
Tragen Sie keine weite
Kleidung oder Schmuck, da
sich diese in beweglichen
Teilen verfangen können.
Halten Sie brennende Zigaretten und alle anderen
Flammen und Funken von der
Batterie und den zugehörigen
Bauteilen fern.
WW AARRTTUU NNGG DD UU RRCCHH DD EENN FF AA HH RRZZEEUU GGHH AALLTT EERR

7-6
Wartung
Nachfolgend sind
Überprüfungsvorgänge und
Inspektionen aufgeführt, die in den
angegebenen Intervallen entweder
vom Fahrzeughalter oder von einer
HYUNDAI-Vertragswerkstatt
durchgeführt werden sollten, um den
sicheren und zuverlässigen Betrieb
Ihres Fahrzeugs zu gewährleisten.
Probleme jeglicher Art sollten Sie sobald als möglich Ihrer
Vertragswerkstatt mitteilen. Entsprechende
Fahrzeuginspektionen im
Zusammenhang mit der Wartung
durch den Halter werden generell
nicht von der Garantie abgedeckt
und es können Ihnen Kosten für
Arbeitszeit, Ersatzteile und
Betriebsflüssigkeiten entstehen.Wartungsplan für die Wartung
durch den Fahrzeughalter
Wenn Sie zum Tanken anhalten:
Prüfen Sie den Kühlmittelstand imAusgleichsbehälter.
Prüfen Sie den Waschwasserstand der Scheibenwaschanlage.
Prüfen Sie den Reifenluftdruck.
Während der Fahrt:
Achten Sie auf Lenkradvibrationen. Achten Sie auch auf zunehmenden
Lenkkraftaufwand, auf Spiel in der
Lenkung sowie auf Veränderungen
der Geradeausfahrtstellung des
Lenkrads.
Achten Sie beim Befahren gerader und ebener Strecken darauf, ob Ihr
Fahrzeug ständig zur Seite zieht.
Achten Sie beim Bremsen auf ungewöhnliche Geräusche und
darauf, ob das Fahrzeug zur Seite
zieht. Achten Sie auch darauf, ob
sich das Bremspedal zu weit
durchtreten lässt oder beim Treten
zu viel Kraft verlangt.
Prüfen Sie bei Auftreten von Schlupf oder bei Veränderungen
der Getriebefunktionen den
Füllstand der Getriebeflüssigkeit.
Prüfen Sie die Parksperre (P) des Untersetzungsgetriebes.
Prüfen Sie die Feststellbremse.
Seien Sie vorsichtig, wenn Sieden Kühlmittelstand bei
betriebswarmen Teilen im
Motorraum prüfen. Unter
hohem Druck kann heißesKühlmittel oderKühlmitteldampf austreten und
zu Verbrühungen und anderen
schweren Verletzungen führen.
VORSICHT

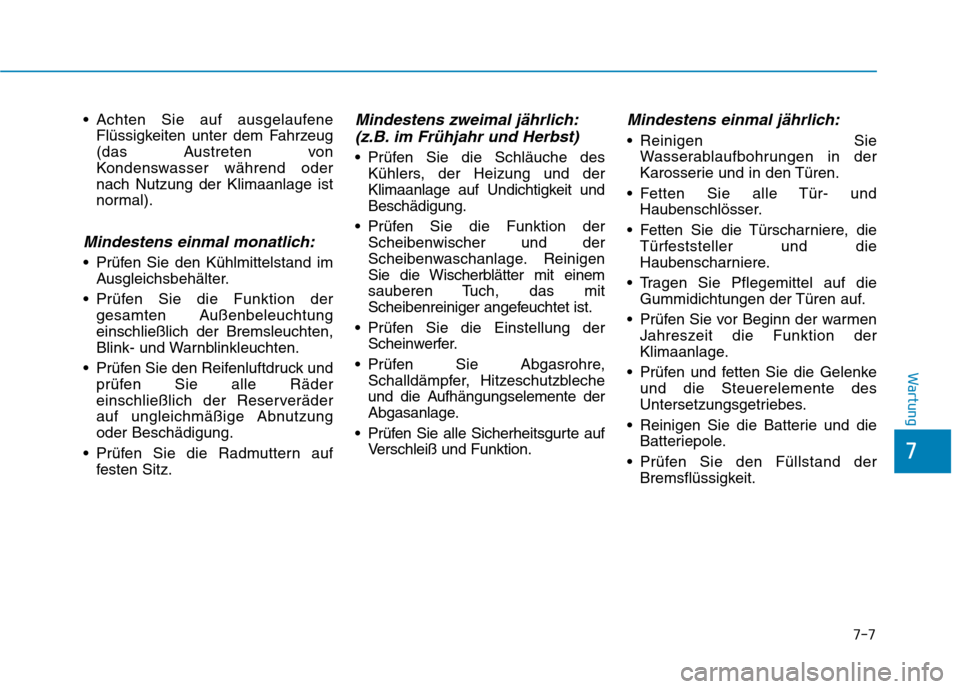

7-7
7
Wartung
Achten Sie auf ausgelaufeneFlüssigkeiten unter dem Fahrzeug
(das Austreten von
Kondenswasser während odernach Nutzung der Klimaanlage ist
normal).
Mindestens einmal monatlich:
Prüfen Sie den Kühlmittelstand imAusgleichsbehälter.
Prüfen Sie die Funktion der gesamten Außenbeleuchtungeinschließlich der Bremsleuchten,
Blink- und Warnblinkleuchten.
Prüfen Sie den Reifenluftdruck und prüfen Sie alle Räder
einschließlich der Reserveräder
auf ungleichmäßige Abnutzungoder Beschädigung.
Prüfen Sie die Radmuttern auf festen Sitz.
Mindestens zweimal jährlich:
(z.B. im Frühjahr und Herbst)
Prüfen Sie die Schläuche des Kühlers, der Heizung und der
Klimaanlage auf Undichtigkeit undBeschädigung.
Prüfen Sie die Funktion der Scheibenwischer und der
Scheibenwaschanlage. Reinigen
Sie die Wischerblätter mit einem
sauberen Tuch, das mit
Scheibenreiniger angefeuchtet ist.
Prüfen Sie die Einstellung der Scheinwerfer.
Prüfen Sie Abgasrohre, Schalldämpfer, Hitzeschutzbleche
und die Aufhängungselemente der
Abgasanlage.
Prüfen Sie alle Sicherheitsgurte auf Verschleiß und Funktion.
Mindestens einmal jährlich:
Reinigen SieWasserablaufbohrungen in der
Karosserie und in den Türen.
Fetten Sie alle Tür- und Haubenschlösser.
Fetten Sie die Türscharniere, die Türfeststeller und die
Haubenscharniere.
Tragen Sie Pflegemittel auf die Gummidichtungen der Türen auf.
Prüfen Sie vor Beginn der warmen Jahreszeit die Funktion der
Klimaanlage.
Prüfen und fetten Sie die Gelenke und die Steuerelemente des
Untersetzungsgetriebes.
Reinigen Sie die Batterie und die Batteriepole.
Prüfen Sie den Füllstand der Bremsflüssigkeit.
