2017 Hyundai Ioniq Electric Betriebsanleitung (in German)

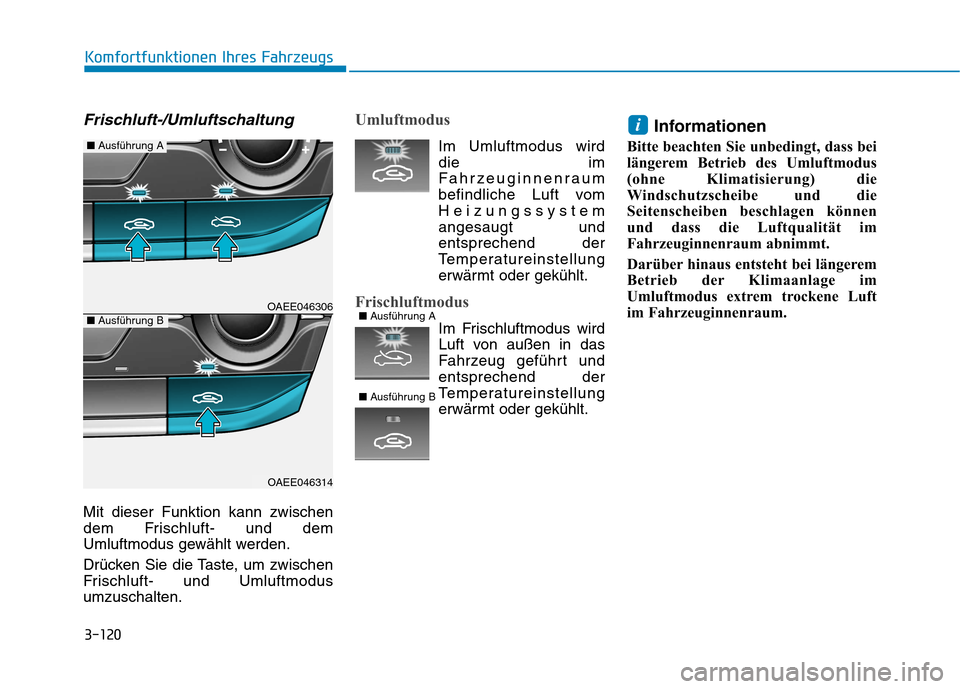

3-120
Komfortfunktionen Ihres Fahrzeugs
Frischluft-/Umluftschaltung
Mit dieser Funktion kann zwischen
dem Frischluft- und dem
Umluftmodus gewählt werden.
Drücken Sie die Taste, um zwischen
Frischluft- und Umluftmodusumzuschalten.
Umluftmodus
Im Umluftmodus wirddie im
Fahrzeuginnenraum
befindliche Luft vomHeizungssystemangesaugt und
entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Frischluftmodus
Im Frischluftmodus wird Luft von außen in das
Fahrzeug geführt undentsprechend der
Temperatureinstellung
erwärmt oder gekühlt. Informationen
Bitte beachten Sie unbedingt, dass bei
längerem Betrieb des Umluftmodus
(ohne Klimatisierung) die
Windschutzscheibe und die
Seitenscheiben beschlagen können
und dass die Luftqualität im
Fahrzeuginnenraum abnimmt.
Darüber hinaus entsteht bei längerem
Betrieb der Klimaanlage im
Umluftmodus extrem trockene Luft
im Fahrzeuginnenraum.
i
OAEE046306
OAEE046314
■ Ausführung A
■Ausführung B■Ausführung A
■Ausführung B

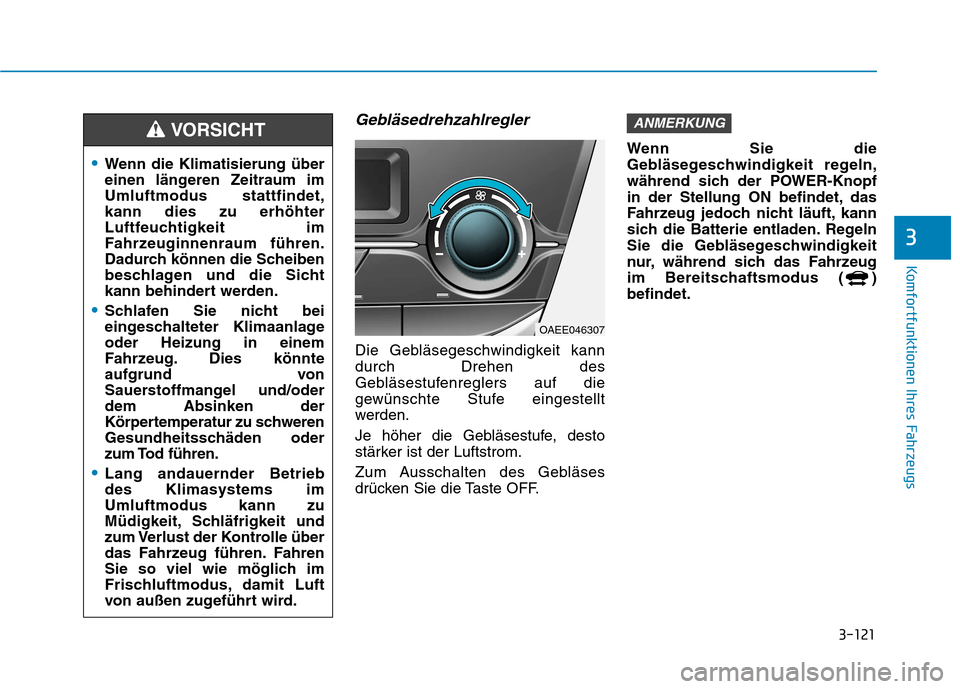

3-121
Komfortfunktionen Ihres Fahrzeugs
3
Gebläsedrehzahlregler
Die Gebläsegeschwindigkeit kann durch Drehen des
Gebläsestufenreglers auf die
gewünschte Stufe eingestellt
werden.
Je höher die Gebläsestufe, desto
stärker ist der Luftstrom.
Zum Ausschalten des Gebläses
drücken Sie die Taste OFF.Wenn Sie die
Gebläsegeschwindigkeit regeln,
während sich der POWER-Knopf
in der Stellung ON befindet, das
Fahrzeug jedoch nicht läuft, kann
sich die Batterie entladen. Regeln
Sie die Gebläsegeschwindigkeit
nur, während sich das Fahrzeug
im Bereitschaftsmodus ( )befindet.
ANMERKUNG
Wenn die Klimatisierung über
einen längeren Zeitraum imUmluftmodus stattfindet,kann dies zu erhöhter
Luftfeuchtigkeit im
Fahrzeuginnenraum führen.
Dadurch können die Scheiben
beschlagen und die Sicht
kann behindert werden.
Schlafen Sie nicht bei
eingeschalteter Klimaanlageoder Heizung in einem
Fahrzeug. Dies könnte
aufgrund von
Sauerstoffmangel und/oderdem Absinken der
Körpertemperatur zu schweren
Gesundheitsschäden oder
zum Tod führen.
Lang andauernder Betrieb des Klimasystems imUmluftmodus kann zu
Müdigkeit, Schläfrigkeit und
zum Verlust der Kontrolle über
das Fahrzeug führen. Fahren
Sie so viel wie möglich im
Frischluftmodus, damit Luft
von außen zugeführt wird.
VORSICHT
OAEE046307

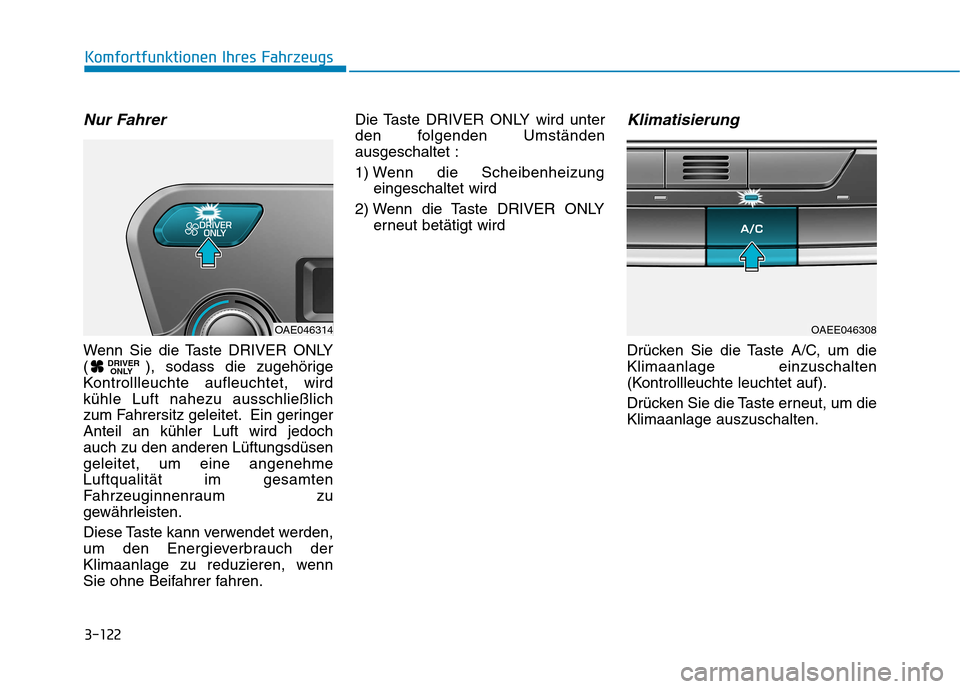

3-122
Komfortfunktionen Ihres Fahrzeugs
Nur Fahrer
Wenn Sie die Taste DRIVER ONLY
( ), sodass die zugehörige
Kontrollleuchte aufleuchtet, wirdkühle Luft nahezu ausschließlich
zum Fahrersitz geleitet. Ein geringerAnteil an kühler Luft wird jedochauch zu den anderen Lüftungsdüsengeleitet, um eine angenehmeLuftqualität im gesamten
Fahrzeuginnenraum zu
gewährleisten.
Diese Taste kann verwendet werden,
um den Energieverbrauch der
Klimaanlage zu reduzieren, wenn
Sie ohne Beifahrer fahren.Die Taste DRIVER ONLY wird unter
den folgenden Umständenausgeschaltet :
1) Wenn die Scheibenheizung
eingeschaltet wird
2) Wenn die Taste DRIVER ONLY erneut betätigt wird
Klimatisierung
Drücken Sie die Taste A/C, um die Klimaanlage einzuschalten
(Kontrollleuchte leuchtet auf).
Drücken Sie die Taste erneut, um die Klimaanlage auszuschalten.
DRIVER
ONLY
OAEE046308OAE046314

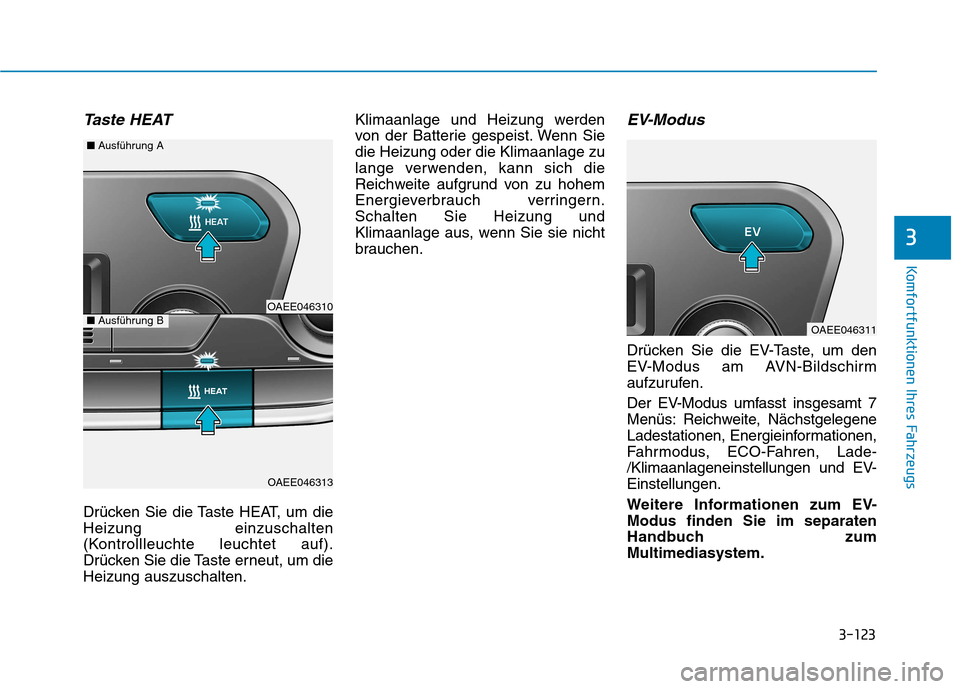

3-123
Komfortfunktionen Ihres Fahrzeugs
3
Taste HEAT
Drücken Sie die Taste HEAT, um die Heizung einzuschalten
(Kontrollleuchte leuchtet auf).
Drücken Sie die Taste erneut, um dieHeizung auszuschalten.Klimaanlage und Heizung werden
von der Batterie gespeist. Wenn Siedie Heizung oder die Klimaanlage zu
lange verwenden, kann sich die
Reichweite aufgrund von zu hohem
Energieverbrauch verringern.Schalten Sie Heizung und
Klimaanlage aus, wenn Sie sie nicht
brauchen.
EV-Modus
Drücken Sie die EV-Taste, um den
EV-Modus am AVN-Bildschirm
aufzurufen.
Der EV-Modus umfasst insgesamt 7
Menüs: Reichweite, Nächstgelegene
Ladestationen, Energieinformationen,
Fahrmodus, ECO-Fahren, Lade-
/Klimaanlageneinstellungen und EV-Einstellungen.
Weitere Informationen zum EV- Modus finden Sie im separaten
Handbuch zumMultimediasystem.
OAEE046311
OAEE046310
OAEE046313
■
Ausführung A
■Ausführung B

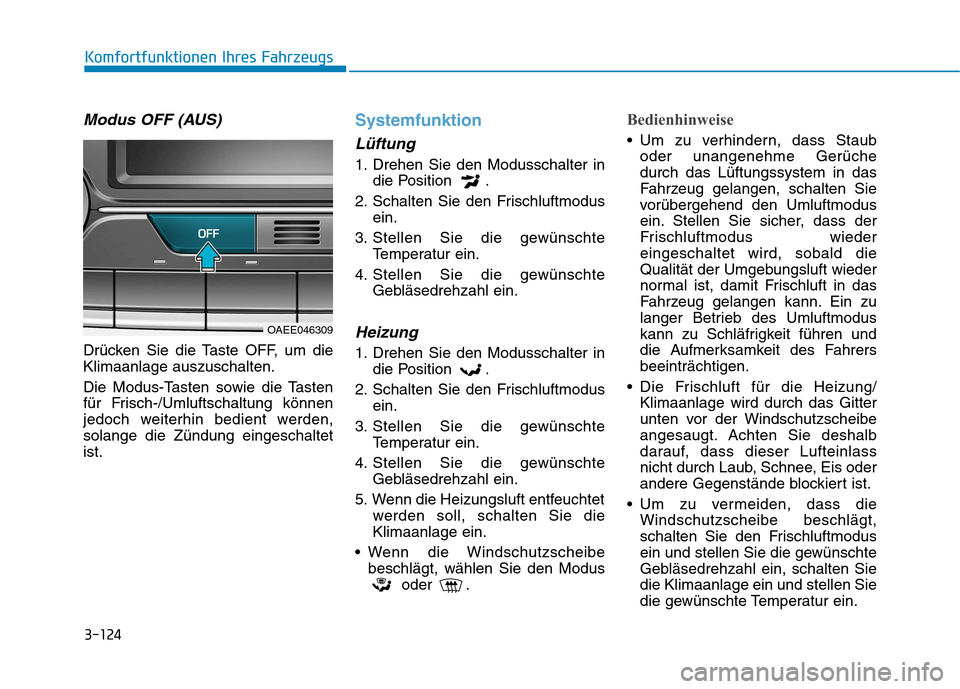

3-124
Komfortfunktionen Ihres Fahrzeugs
Modus OFF (AUS)
Drücken Sie die Taste OFF, um die Klimaanlage auszuschalten.
Die Modus-Tasten sowie die Tasten
für Frisch-/Umluftschaltung können
jedoch weiterhin bedient werden,solange die Zündung eingeschaltetist.
Systemfunktion
Lüftung
1. Drehen Sie den Modusschalter indie Position .
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläsedrehzahl ein.
Heizung
1. Drehen Sie den Modusschalter indie Position .
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläsedrehzahl ein.
5. Wenn die Heizungsluft entfeuchtet werden soll, schalten Sie die Klimaanlage ein.
Wenn die Windschutzscheibe beschlägt, wählen Sie den Modus oder .
Bedienhinweise
Um zu verhindern, dass Stauboder unangenehme Gerüche durch das Lüftungssystem in das
Fahrzeug gelangen, schalten Sie
vorübergehend den Umluftmodus
ein. Stellen Sie sicher, dass der
Frischluftmodus wiedereingeschaltet wird, sobald die
Qualität der Umgebungsluft wieder
normal ist, damit Frischluft in das
Fahrzeug gelangen kann. Ein zu
langer Betrieb des Umluftmodus
kann zu Schläfrigkeit führen und
die Aufmerksamkeit des Fahrersbeeinträchtigen.
Die Frischluft für die Heizung/ Klimaanlage wird durch das Gitter
unten vor der Windschutzscheibe
angesaugt. Achten Sie deshalb
darauf, dass dieser Lufteinlass
nicht durch Laub, Schnee, Eis oder
andere Gegenstände blockiert ist.
Um zu vermeiden, dass die Windschutzscheibe beschlägt,
schalten Sie den Frischluftmodus
ein und stellen Sie die gewünschte
Gebläsedrehzahl ein, schalten Siedie Klimaanlage ein und stellen Sie
die gewünschte Temperatur ein.
OAEE046309

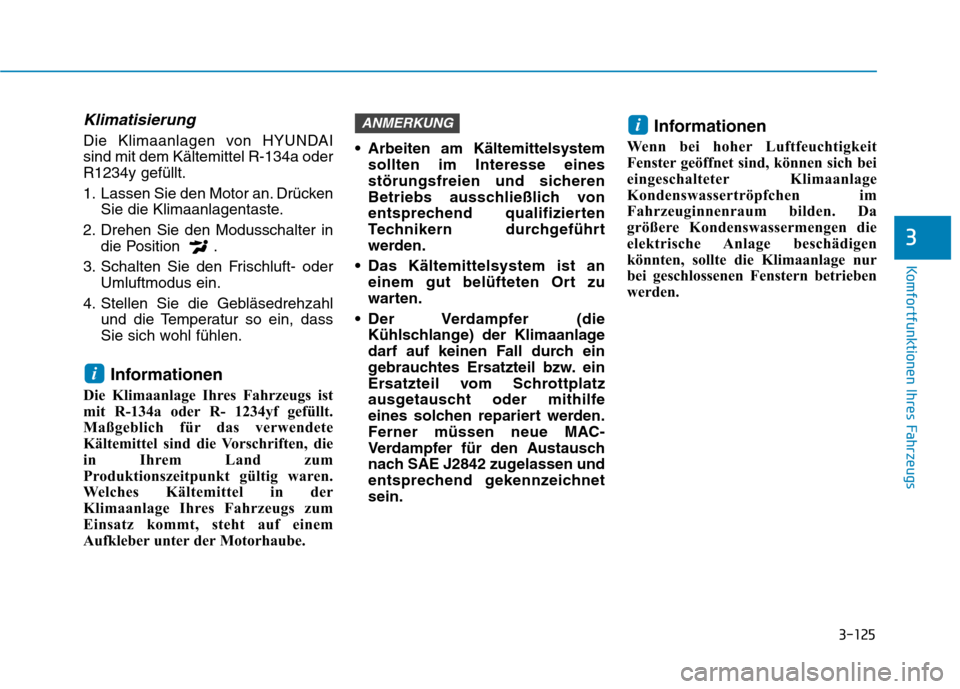

3-125
Komfortfunktionen Ihres Fahrzeugs
3
Klimatisierung
Die Klimaanlagen von HYUNDAI sind mit dem Kältemittel R-134a oderR1234y gefüllt.
1. Lassen Sie den Motor an. DrückenSie die Klimaanlagentaste.
2. Drehen Sie den Modusschalter in die Position .
3. Schalten Sie den Frischluft- oder Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl und die Temperatur so ein, dass
Sie sich wohl fühlen.
Informationen
Die Klimaanlage Ihres Fahrzeugs ist
mit R-134a oder R- 1234yf gefüllt.
Maßgeblich für das verwendete
Kältemittel sind die Vorschriften, die
in Ihrem Land zum
Produktionszeitpunkt gültig waren.
Welches Kältemittel in der
Klimaanlage Ihres Fahrzeugs zum
Einsatz kommt, steht auf einem
Aufkleber unter der Motorhaube. Arbeiten am Kältemittelsystem
sollten im Interesse eines
störungsfreien und sicheren
Betriebs ausschließlich von
entsprechend qualifizierten
Technikern durchgeführt
werden.
Das Kältemittelsystem ist an einem gut belüfteten Ort zu
warten.
Der Verdampfer (die Kühlschlange) der Klimaanlage
darf auf keinen Fall durch ein
gebrauchtes Ersatzteil bzw. ein
Ersatzteil vom Schrottplatz
ausgetauscht oder mithilfe
eines solchen repariert werden.
Ferner müssen neue MAC-
Verdampfer für den Austausch
nach SAE J2842 zugelassen und
entsprechend gekennzeichnetsein. Informationen
Wenn bei hoher Luftfeuchtigkeit
Fenster geöffnet sind, können sich bei
eingeschalteter Klimaanlage
Kondenswassertröpfchen im
Fahrzeuginnenraum bilden. Da
größere Kondenswassermengen die
elektrische Anlage beschädigen
könnten, sollte die Klimaanlage nur
bei geschlossenen Fenstern betrieben
werden.iANMERKUNG
i

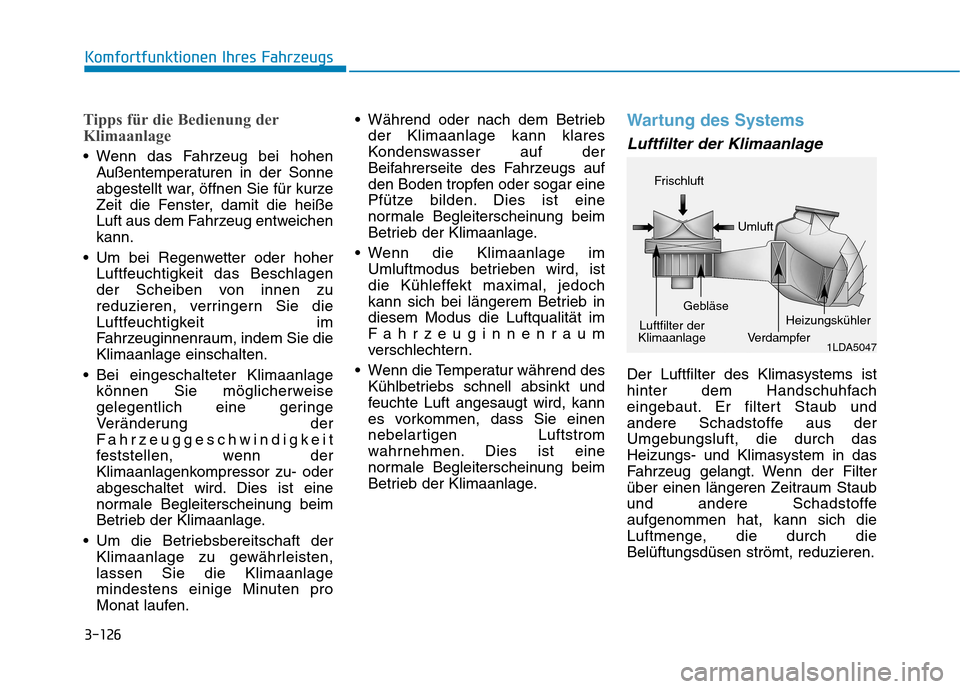

3-126
Komfortfunktionen Ihres Fahrzeugs
Tipps für die Bedienung der
Klimaanlage
Wenn das Fahrzeug bei hohenAußentemperaturen in der Sonne
abgestellt war, öffnen Sie für kurze
Zeit die Fenster, damit die heiße
Luft aus dem Fahrzeug entweichenkann.
Um bei Regenwetter oder hoher Luftfeuchtigkeit das Beschlagen
der Scheiben von innen zu
reduzieren, verringern Sie die
Luftfeuchtigkeit im
Fahrzeuginnenraum, indem Sie dieKlimaanlage einschalten.
Bei eingeschalteter Klimaanlage können Sie möglicherweise
gelegentlich eine geringe
Veränderung der
Fahrzeuggeschwindigkeit
feststellen, wenn der
Klimaanlagenkompressor zu- oder
abgeschaltet wird. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Um die Betriebsbereitschaft der Klimaanlage zu gewährleisten,lassen Sie die Klimaanlage
mindestens einige Minuten pro
Monat laufen. Während oder nach dem Betrieb
der Klimaanlage kann klares
Kondenswasser auf der
Beifahrerseite des Fahrzeugs auf
den Boden tropfen oder sogar eine
Pfütze bilden. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Wenn die Klimaanlage im Umluftmodus betrieben wird, ist
die Kühleffekt maximal, jedoch
kann sich bei längerem Betrieb indiesem Modus die Luftqualität im
Fahrzeuginnenraum
verschlechtern.
Wenn die Temperatur während des Kühlbetriebs schnell absinkt und
feuchte Luft angesaugt wird, kann
es vorkommen, dass Sie einen
nebelartigen Luftstrom
wahrnehmen. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Wartung des Systems
Luftfilter der Klimaanlage
Der Luftfilter des Klimasystems ist
hinter dem Handschuhfach
eingebaut. Er filtert Staub und
andere Schadstoffe aus der
Umgebungsluft, die durch dasHeizungs- und Klimasystem in das
Fahrzeug gelangt. Wenn der Filter
über einen längeren Zeitraum Staub
und andere Schadstoffeaufgenommen hat, kann sich die
Luftmenge, die durch dieBelüftungsdüsen strömt, reduzieren.
1LDA5047
Frischluft
Umluft
Luftfilter der
Klimaanlage Gebläse
VerdampferHeizungskühler

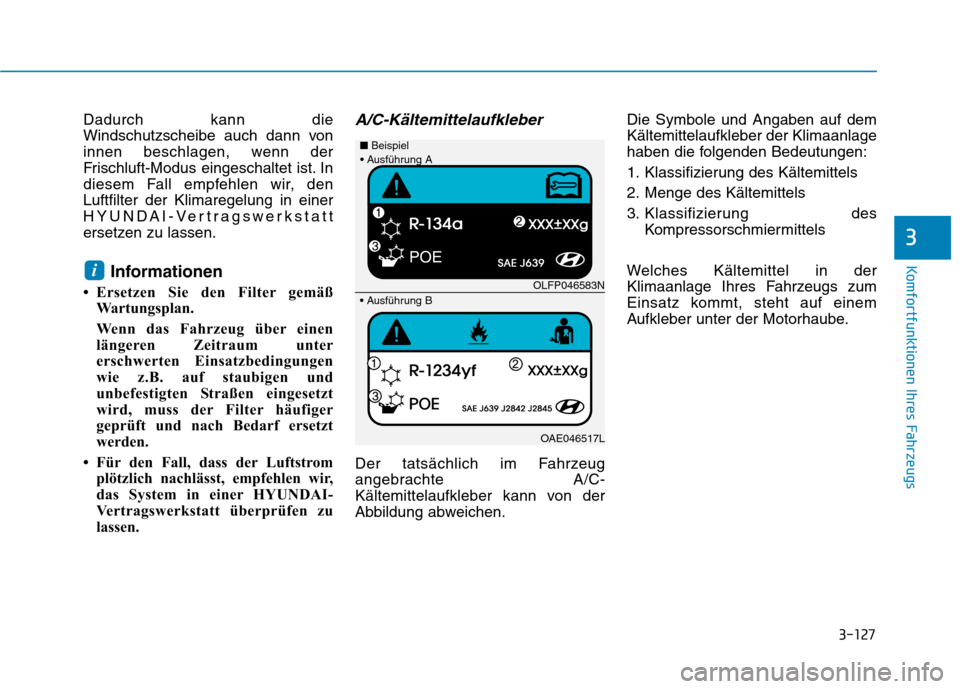

3-127
Komfortfunktionen Ihres Fahrzeugs
3
Dadurch kann die
Windschutzscheibe auch dann von
innen beschlagen, wenn der
Frischluft-Modus eingeschaltet ist. In
diesem Fall empfehlen wir, denLuftfilter der Klimaregelung in einer
HYUNDAI-Vertragswerkstatt
ersetzen zu lassen.Informationen
 Ersetzen Sie den Filter gemäß Wartungsplan.
Wenn das Fahrzeug über einen
längeren Zeitraum unter
erschwerten Einsatzbedingungen
wie z.B. auf staubigen und
unbefestigten Straßen eingesetzt
wird, muss der Filter häufiger
geprüft und nach Bedarf ersetzt
werden.
 Für den Fall, dass der Luftstrom plötzlich nachlässt, empfehlen wir,
das System in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.A/C-Kältemittelaufkleber
Der tatsächlich im Fahrzeug
angebrachte A/C-
Kältemittelaufkleber kann von der
Abbildung abweichen. Die Symbole und Angaben auf demKältemittelaufkleber der Klimaanlage
haben die folgenden Bedeutungen:
1. Klassifizierung des Kältemittels
2. Menge des Kältemittels
3. Klassifizierung des
Kompressorschmiermittels
Welches Kältemittel in der
Klimaanlage Ihres Fahrzeugs zum
Einsatz kommt, steht auf einem
Aufkleber unter der Motorhaube.
iPOE
OLFP046583N
32(
OAE046517L
■
Beispiel
